Программируемая система подачи воздуха - Установка

AD0473

Применяется к станкам, произведенным после января 2018 года

Введение

В ходе этой процедуры вы узнаете, как установить программируемую систему подачи воздуха [1] на следующих станках и их вариантах:

  • VF-1/2/3/4/5
  • VM-2/3
  • DM-1/2
  • DT-1/2

Требования к машинам

  • Требования к ПО: 100.19.000.1300 или более поздние версии
  • 93-1000615 - УСТАНОВКА ПО МЕСТУ ЭКСПЛУАТАЦИИ ПРОГРАММИРУЕМОЙ СИСТЕМЫ ПОДАЧИ ВОЗДУХА

Установка соленоида при установке станка

1

ЗАЖИМ/РАЗЖИМ СОЛЕНОИДА 30-13112

Предупреждение:  Выполните аварийную остановку и выключите станок перед установкой любых электрических компонентов

Снимите заглушку NPT с воздушного патрубка внутри шкафа системы смазки и установите соленоид[4] на воздушный патрубок в место расположения БЛОКИРОВКИ ДВЕРЕЙ СИСТЕМЫ АВТОМАТИЧЕСКОЙ СМЕНЫ СПУТНИКОВ/ПРОГРАММИРУЕМОЙ СИСТЕМЫ ПОДАЧИ ВОЗДУХА, показанном на графическом изображении СИСТЕМЫ ПОДАЧИ ВОЗДУХА и СИСТЕМЫ СМАЗКИ.

Подсоедините красный шланг к месту расположения красной стяжкой а зеленый шланг подсоедините к месту расположения зеленой стяжкой.

Примечание: Порты, на которые установлены эти шланги, определяют, остается ли зажимное приспособление зажатым, когда питание на станок не подается. Испытание в конце установки.

Подключите кабель 33-0631 [9] к разъему P50 на плате системы ввода/вывода Вставьте другой конец кабеля в область блокировки дверей устройства автоматической смены спутников /программируемого устройства подачи воздуха [1] на кронштейне соленоида

Подключите соленоид к 33-0631 к разъему APC блокировки двери/разъему Molex автоматического устройства подачи воздуха [1].

Подсоедините кабель 33-0732 [7] к реле давления на соленоиде 30-13112 [4]. Подключите кабель 33-0738 [8] к P13 на плате ввода/вывода и подключите другой конец к кабелю 33-0732 [7].

Соленоид 30-11050 предназначен для продувки воздухом:

Снимите заглушку NPT с воздушного патрубка внутри шкафа системы смазки и установите соленоид на воздушный патрубок в место расположения БЛОКИРОВКИ ДВЕРЕЙ СИСТЕМЫ АВТОМАТИЧЕСКОЙ СМЕНЫ СПУТНИКОВ/ПРОГРАММИРУЕМОЙ СИСТЕМЫ ПОДАЧИ ВОЗДУХА, показанном на графическом изображении СИСТЕМЫ ПОДАЧИ ВОЗДУХА и СИСТЕМЫ СМАЗКИ.

Подсоедините черный шланг к соленоиду/

Подключите соленоид к СИСТЕМЕ СЖАТОГО ВОЗДУХА СПУТНИКА/РАЗЪЕМУ MOLEX ПРОГРАММИРУЕМОЙ СИСТЕМЫ ПОДАЧИ ВОЗДУХА [6].

Установка соленоида на месте эксплуатации

1

ЗАЖИМ/РАЗЖИМ СОЛЕНОИДА 30-13112

Предупреждение:  Выполните аварийную остановку и выключите станок перед установкой любых электрических компонентов

Снимите заглушку NPT с воздушного патрубка внутри шкафа системы смазки и установите соленоид[4] на воздушный патрубок в место расположения БЛОКИРОВКИ ДВЕРЕЙ СИСТЕМЫ АВТОМАТИЧЕСКОЙ СМЕНЫ СПУТНИКОВ/ПРОГРАММИРУЕМОЙ СИСТЕМЫ ПОДАЧИ ВОЗДУХА, показанном на графическом изображении СИСТЕМЫ ПОДАЧИ ВОЗДУХА и СИСТЕМЫ СМАЗКИ.

Подсоедините красный шланг к месту расположения красной стяжкой а зеленый шланг подсоедините к месту расположения зеленой стяжкой.

Примечание. Каналы, на которые установлены эти шланги, определяют, остается ли зажимное приспособление зажатым при отключении мощности станка. Испытание в конце установки.

Подключите кабель 33-0631 [9] к разъему P50 на плате системы ввода/вывода Вставьте другой конец кабеля в область блокировки дверей устройства автоматической смены спутников /программируемого устройства подачи воздуха [1] на кронштейне соленоида

Подключите соленоид к 33-0631 к разъему APC блокировки двери/разъему Molex автоматического устройства подачи воздуха [1].

Подсоедините кабель 33-0732 [7] к реле давления на соленоиде 30-13112 [4]. Подключите кабель 33-0738 [8] к P13 на плате ввода/вывода и подключите другой конец к кабелю 33-0732 [7].

Соленоид 30-11050 предназначен для продувки воздухом:

Снимите заглушку NPT с воздушного патрубка внутри шкафа системы смазки и установите соленоид на воздушный патрубок в место расположения БЛОКИРОВКИ ДВЕРЕЙ СИСТЕМЫ АВТОМАТИЧЕСКОЙ СМЕНЫ СПУТНИКОВ/ПРОГРАММИРУЕМОЙ СИСТЕМЫ ПОДАЧИ ВОЗДУХА, показанном на графическом изображении СИСТЕМЫ ПОДАЧИ ВОЗДУХА и СИСТЕМЫ СМАЗКИ.

Подсоедините черный шланг к соленоиду/

Подключите соленоид к СИСТЕМЕ СЖАТОГО ВОЗДУХА СПУТНИКА/РАЗЪЕМУ MOLEX ПРОГРАММИРУЕМОЙ СИСТЕМЫ ПОДАЧИ ВОЗДУХА [6].

Примечание: Номер детали кабеля воздушной смазки определяет, куда подсоединяется этот соленоид:

  • Если 33-9085A, вставьте соленоид в разъем TAB UNION SOL
  • Если 33-9085C, вставьте соленоид в разъем PALLET AIR BLAST (продувка спутника).
  • Если 33-9085D, вставьте соленоид в разъем AIR BLAST/PROGRAMMABLE AIR (продувка спутника/программируемая подача воздуха).

Установка воздушного патрубка

1

Расположение на столе

DT-1/2 - DM-1/2 - VF-1/2

Программируемый воздушный патрубок можно устанавливать практически в любом месте стола. Убедитесь в том, что у кабеля есть достаточная слабина и он не зацепится за защиту направляющих при пределах перемещения.

VF-3/4/5

Программируемый воздушный патрубок можно монтировать практически в любом месте стола. Убедитесь в том, что у кабеля есть достаточная слабина и он не зацепится за защиту направляющих при пределах перемещения.

VF-5/40XT/50XT

Установите программируемый воздушный патрубок в правую нижнюю часть стола[1]. Убедитесь в том, что у кабеля есть достаточная слабина и он не зацепится за защиту направляющих при пределах перемещения.

VM-2/3

Программируемый воздушный патрубок можно монтировать практически в любом месте стола. Убедитесь в том, что у кабеля есть достаточная слабина и он не зацепится за защиту направляющих при пределах перемещения.

Примечание: Эти станки поставляются в стандартной комплектации Вспомогательная подача воздуха на стол. Для установки программируемого воздушного патрубка необходимо использовать новое место на воздушном патрубке CALM. В зависимости от компоновки станка необходим переходник, позволяющий добавить программируемый воздушный соленоид.

2

Поставляемое пользователем программируемое зажимное приспособление должно быть установлено в нужном месте на столе[1]

Используйте прилагаемую Т-образную гайку, чтобы прикрепить кронштейн патрубка к столу [2]

Установите кабельный хомут в правую заднюю штампованную панель станка, как показано на рисунке [3]

Переместите стол толчковой подачей в самый дальний угол от кабельного хомута, чтобы установить длину хода кабеля

Переместите стол толчковой подачей в ближайший угол кабельного хомута и убедитесь, что кабель не мешает защите направляющих оси Z, датчику OMI или камере Wifi, если эти опции установлены

Вставьте поставляемое пользователем зажимное приспособление и устройство продувки в воздушный патрубок на столе

Местоположение красной стяжки для зажима

Местоположение зеленой стяжки для разжимания

Местоположение черной стяжки для продувки воздухом.

Кабель педали - Установка

1

Просверлите отверстие 5/8" в переднем ограждении, чтобы установить кабель педали.

Проложите кабель 32-1390 от P14  на плате ввода/вывода к переднему ограждению станка и подсоедините к педали.

Активация программируемой подачи воздуха

Включите машину.

Войдите на портал HBC.

Скачать файлы патча конфигурации программируемой подачи воздуха.

Примечание. Файлы опций будут отображаться на странице загрузки компоновки после заказа комплекта транспортера удаления стружки.  Если опция не отображается, обратитесь в отдел обслуживания.

Загрузите файл патча конфигурации опциона в элемент управления.  Ссылка на УПРАВЛЕНИЕ СЛЕДУЮЩИМ ПОКОЛЕНИЕМ - ФАЙЛ КОНФИГУРАЦИИ - ЗАГРУЗКА/ЗАГРУЗКА Процедуры.

Наладка

1

Нажмите НАСТРОЙКА  и определить настройку  276 Контроль входа зажимного приспособления   на 15.

Зажимное усилие пневматического зажимного приспособления можно отрегулировать с помощью пневматического регулятора[1] на соленоиде зажима/разжима. Чем выше давление, тем больше зажимное усилие.

Проверьте функции реле давления, запустив шпиндель в MDI: M03 S100;

Опустите давление воздуха до упора, поворачивая регулятор вниз до тех пор, пока станок не подаст сигнал об ошибке с  сигналом об ошибке  180 зажим не зажат Снова установите требуемое давление.

2

Нажмите [CURRENT COMMANDS] и перейдите в меню Устройства > Крепление > Зажимное приспособление 1.

Нажмите [ALTER], чтобы настроить зажимное приспособление.

Нажмите [E-Stop] и выберите пункт 3.Настраиваемый пневматическое зажимное приспособление.

M70/71 — ЗАЖИМ/РАЗЖИМ

M116/М117 — ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ПРОДУВКИ ВОЗДУХОМ

Примечание. Используйте M70 Pn / M71 Pn для зажима или разжима зажима зажимного приспособления на странице крепления заготовки. Код P определяет номер зажимного приспособления. Диапазон P1 - 8. Например, зажимы M70 P1 зажимное приспособление 1 и M71 P1 разжимают его. Система будет по умолчанию установлена на зажимное приспособление 1, если P-код не указан с M70 или M71.

Примечание: Если сигнал об ошибке 391: Функция отключена при подаче команды на крепление, крепление не было правильно настроено на вкладке Крепление. Выполните предыдущие действия еще раз.

Зажимом/разжимом можно управлять с помощью вкладки крепления или с команды педали.

Продувку воздуха можно регулировать на вкладке Устройства.

Проверка реле давления

1

Проверьте функции реле давления, зажав крепление и запустив шпиндель в MDI: M03 S100;

Уменьшите давление воздуха до нуля, поворачивая регулятор[1] до тех пор, пока станок не подаст сигнал об ошибке с  сигналом об ошибке 180 зажим не зажат. Снова установите требуемое давление.

Пневматическое зажимное приспособление - Фрезерный станок - Установка

AD0554

Введение

Данная процедура описывает порядок установки пневматических зажимных приспособлений на следующие станки и их варианты:

  • VF-1/2/3/4/5/6/7/8/9
  • VM-2/3/6
  • VR-8/9
  • DM-1/2
  • DT-1/2
  • MM-1/2

Требования к машинам

Эта процедура применяется к следующим комплектам:

  • 93-1000643: ПНЕВМАТИЧЕСКОЕ ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ-100 ММ УСТАНОВКА НА МЕСТЕ ЭКСПЛУАТАЦИИ
  • 93-1000654: ПНЕВМАТИЧЕСКОЕ ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ-150 ММ УСТАНОВКА НА МЕСТЕ ЭКСПЛУАТАЦИИ
  • 93-1000811: ПНЕВМАТИЧЕСКОЕ ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ-75 ММ УСТАНОВКА НА МЕСТЕ ЭКСПЛУАТАЦИИ

Установка

1

Перед установкой зажимного приспособления очистите стол от стружки и выполните быструю промывку.

Примечание: Убедитесь, что Т-образные пазы полностью очищены от стружки.

Очистите и отшлифуйте стол, а затем распылите на антикоррозийный раствор.

Аккуратно поместите зажимное приспособление на стол и закрепите их на столе с помощью прилагаемых Т-образных гаек и других крепежных деталей.

2

Замените зажимные и разжимные фитинги программируемого воздушного коллектора на латунные фитинги, указанные в комплекте.

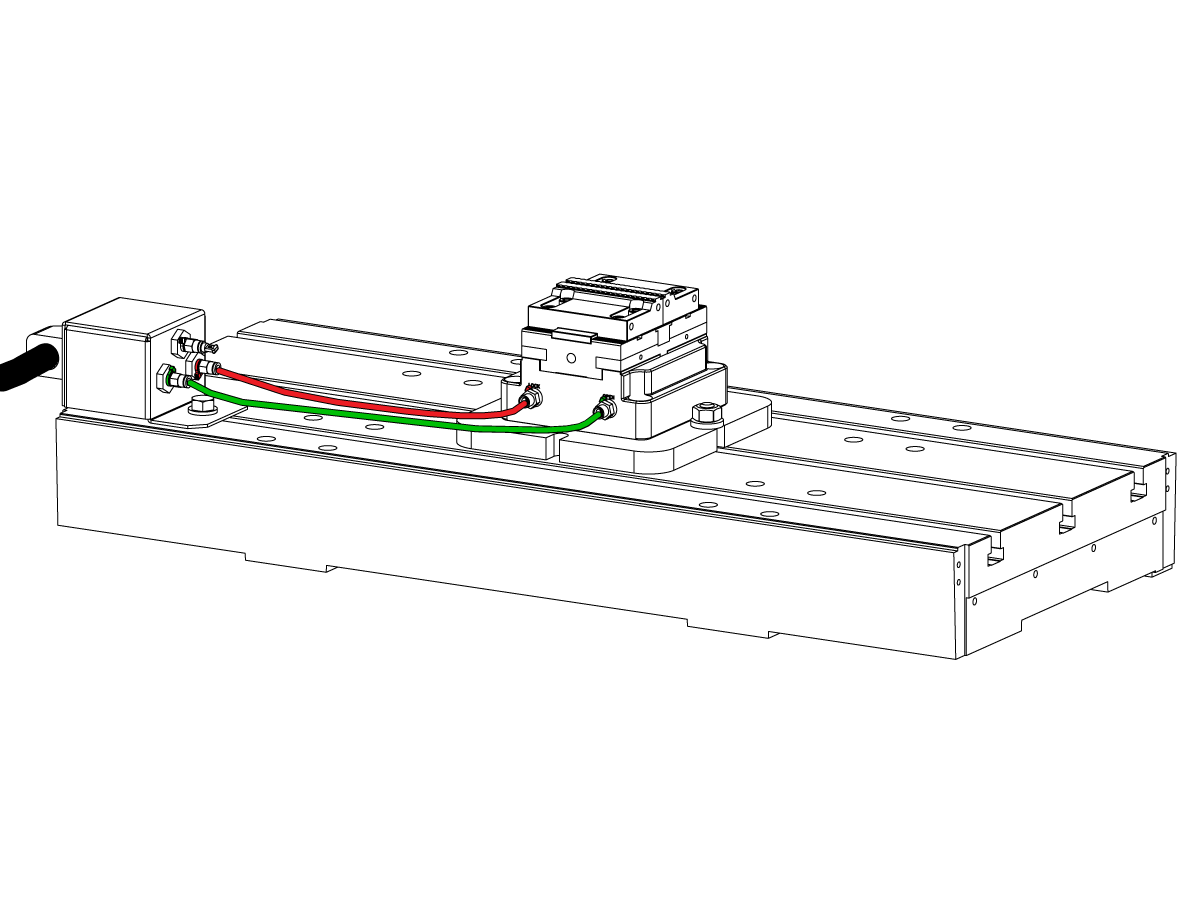

Подсоедините шланги зажима/разжима к программируемому воздушному патрубку. Фитинги шлангов обозначены цветами стяжек:

  • Красный для зажима/блокировки
  • Зеленый цвет для разжима/открытия

3

Поместите наклейку Принудительное давление для зажимного приспособления на передней части станка, как показано [1].

Настройка

1

Перед включением зажимного приспособления нажмите  [SETTING],  найдите настройку 276 и убедитесь, что значение равно 15.

2

Нажмите [CURRENT COMMAND] и перейдите на вкладку «Крепление» под вкладкой «Устройства».

Выделите зажимное приспособление, которые вы хотите настроить [1], и нажмите [ALTER], чтобы настроить зажимное приспособление [2].

3

Нажмите [E-STOP]

Нажмите стрелку вправо на клавиатуре, чтобы изменить значение с  NONE[1]  на 3:Настраиваемое пневматическое зажимное приспособление  [2].

4

Убедитесь, что зажимное приспособление зажимается/разжимается правильно, нажав F2 [1].

Примечание: Если зажимное приспособление не зажимается/разжимается должным образом, проверьте шланги, проложенные к программируемому воздушному патрубку, и при необходимости переверните их.

Таблица симптомов

Симптом Возможная причина Корректирующее действие
Сигнал об ошибке 391 ФУНКЦИЯ ОТКЛЮЧЕНА Крепление не настроено на вкладке «Крепление». Включите крепление на вкладке «Крепление». Для получения дополнительной информации см. процедуру Программируемая подача воздуха - Установка.
Сообщение: Ножная педаль 1 заблокирована. Ножная педаль нажата в режиме РЕДАКТИРОВАНИЕ или СПИСОК ПРОГРАММ. Перейти из режима РЕДАКТИРОВАНИЕ или режима СПИСОК ПРОГРАММ.

Электрическая диаграмма

Разъем APC Door Interlock/ Программируемый воздушный разъем molex[1].

Соленоид 30-11050 для продувки воздухом[2]

ЗАЖИМ/РАЗЖИМ СОЛЕНОИДА 30-13112[4]

ВОЗДУШНАЯ ПРОДУВКА СПУТНИКОВ/ПРОГРАММИРУЕМАЯ ПОДАЧА ВОЗДУХА, разъем Molex[6]

Кабель 33-0732[7]

Кабель 33-0738[8]

Кабель 33-0631[9]
