Эта процедура подскажет вам, как заменить 300/1k psi насос агоны или двигатель в каждой из этих систем:

• СОЖ высокого давления (HPC)
• СИСТЕМА ПОДАЧИ СОЖ ЧЕРЕЗ ШПИНДЕЛЬ (СОШ) ВКЛЮЧЕНА

На этой иллюстрации показан ы каждого типа насоса охлаждающей жидкости, который находится в этой процедуре:

• Лид-установленный HPC, сборка насоса TSC
• HPC, насос TSC с сборкой стенда
• HPC, TSC Auto-Clean насос с подставкой сборки

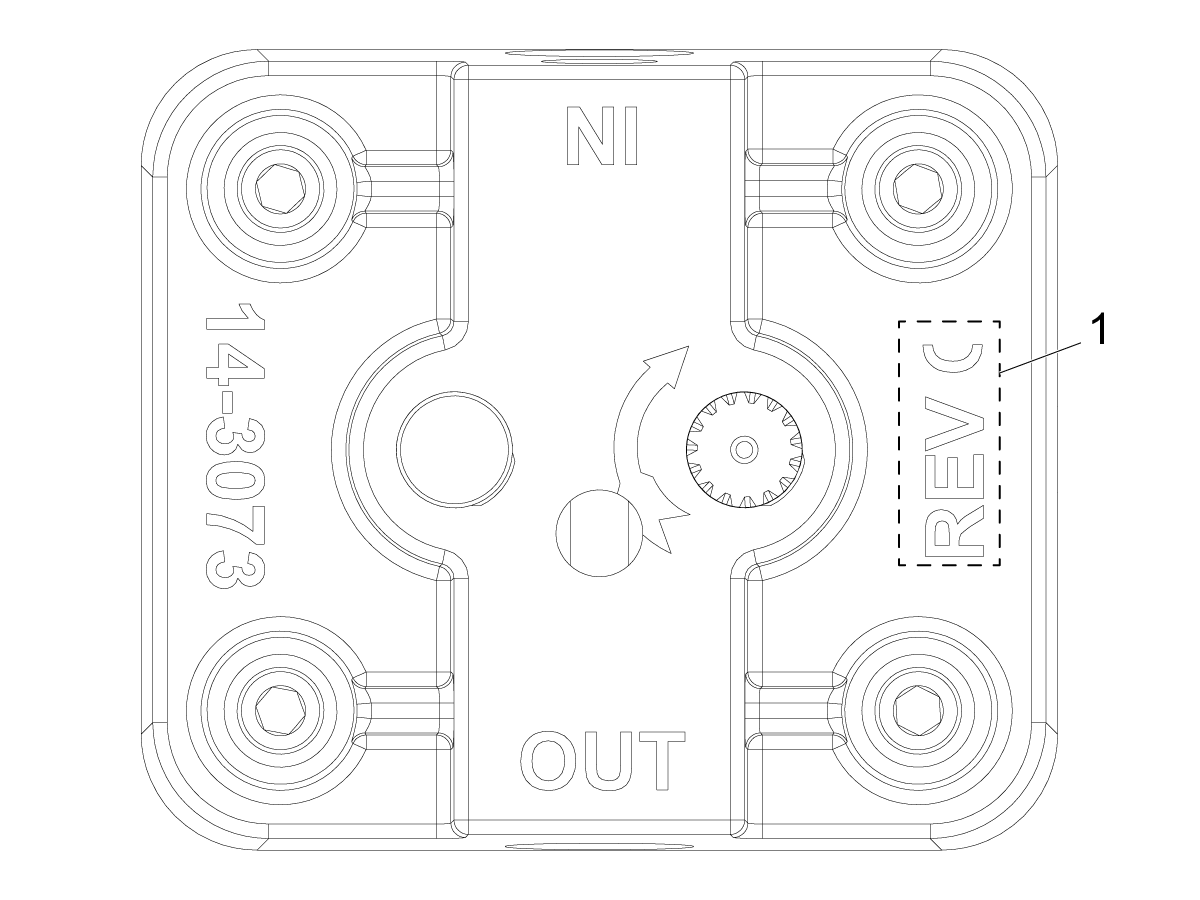

Перед выполнением проверки корпус головки насоса и проверьте: если на корпусе есть "РЕВ." или "РЕВ. C" сообщите о том, что вы нашли специалисту по техническому обслуживанию. Убедитесь, что головка насоса имеет "РЕВ. C" на корпусе, если эта надпись отсутствует, обратитесь в службу поддержки Haas.

Отключите силовой кабель для двигателя. Удалите сборку насоса из резервуара охлаждающей жидкости, чтобы позволить охлаждающей жидкости стечь.

Если необходимо заменить двигатель и кабель, или если новый кабель не совместим с машиной:

Снимите кабель со старого двигателя.

Снимите (2) винты и накройте от нового HPC, TSC MOTOR (Б) .

Удалите кабель с нового HPC, TSC MOTOR (Б) .

Установите кабель от старого двигателя к новому HPC, TSC MOTOR (Б) .

Подключите старый кабель к двигателю. Используйте (3) CRIMP WIRE NUTS (Си). Используйте обжимные плоскогубцы и проволочные стриптизерши, чтобы правильно подключить кабель.

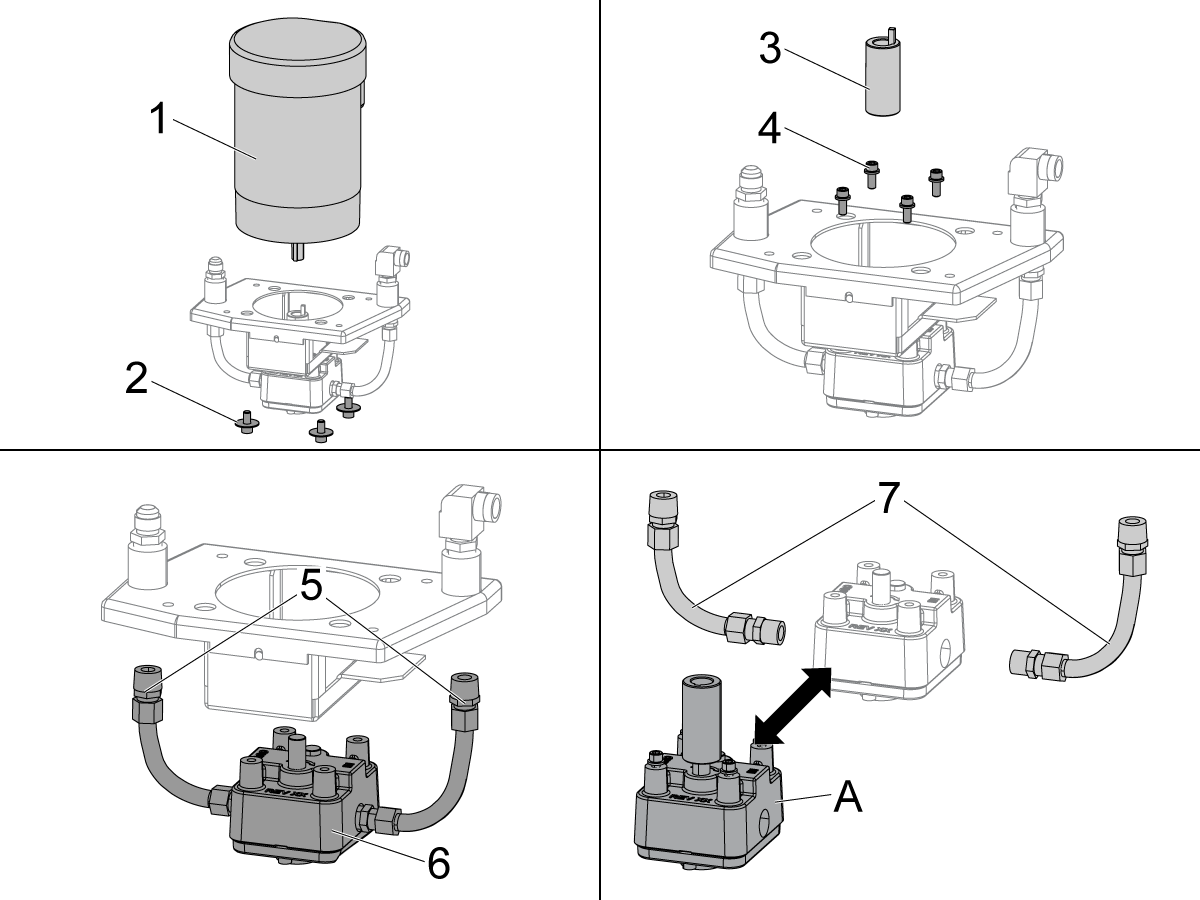

Для замены головки насоса или двигателя, установленного на крышке:

Удалите эти части:

• (4) винты головной крышки гнезда и мотора
• Если вам нужно только заменить двигатель, замените его сейчас. Если нет необходимости замены других деталей, процедура завершена.
• пара "3" и (4) винты головки гнездо
• (2) компрессионная фитинги и сборка головки насоса
• (2) сборки стальной трубки

Установите новый HPC, TSC PUMP HEAD (А) и новый HPC, TSC MOTOR (Б) в противоположной последовательности, что они были удалены.

Оставьте двигатель крепления болты (2) руки плотно. Работа насоса в течение нескольких секунд, чтобы двигатель плавать дюйма Выключите насос и крутящий момент двигателя монтажа болты постепенно в крест-накрест картины.

Ссылка на "Вариации соединения головой насоса" раздел в конце документа для процедуры детали на вашей конкретной насос / соединение / моторной комбинации.

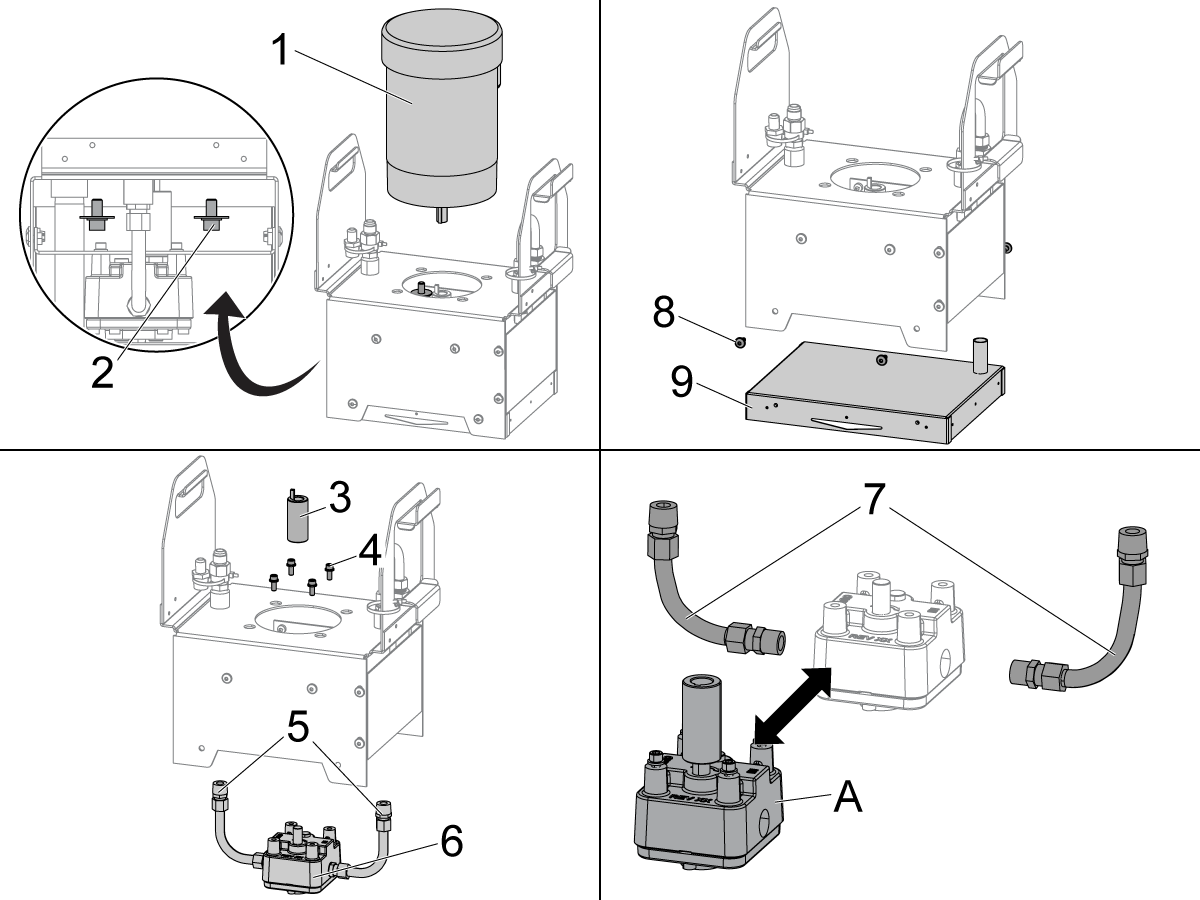

Для замены насоса головка или двигатель, который имеет стенд:

Удалите эти части:

• (4) винты головной крышки гнезда и мотора
• Если вам нужно только заменить двигатель, замените его сейчас. Если нет необходимости замены других деталей, процедура завершена.
• (4) винты крышки головки кнопки и корпус фильтра
• пара "3" и (4) винты головки гнездо
• (2) компрессионная фитинги и сборка головки насоса
• (2) сборки стальной трубки

Установите новый HPC, TSC PUMP HEAD (А) и новый HPC, TSC MOTOR (Б) в противоположной последовательности, что они были удалены.

Оставьте двигатель крепления болты (2) руки плотно. Работа насоса в течение нескольких секунд, чтобы двигатель плавать дюйма Выключите насос и крутящий момент двигателя монтажа болты постепенно в крест-накрест картины.

Ссылка на "Вариации соединения головой насоса" раздел в конце документа для процедуры детали на вашей конкретной насос / соединение / моторной комбинации.

Для замены насоса или двигателя на системе, которая имеет фильтр автоматической очистки:

Удалите эти части:

• (2) крышка кнопочки головки ведерки »2» и (2) крышки стойки насоса
• воздушный цилиндр (Поверните против часовой стрелки, чтобы удалить.)
• сборка трубки для вха, вакуумная коммутаторная сборка и латунные фитинги
• стальная фитинга (10), (4) кнопочная крышка винтов (11) и вхобная сборка фильтра (12)
• (4) винты крышки головки гнезда, coupler ,3» и шток головки насоса

Ссылка на "Вариации соединения головой насоса" раздел в конце документа для процедуры детали на вашей конкретной насос / соединение / моторной комбинации.

Удалите эти части:

• (2) 90-градусные трубки
• Если вам нужно только заменить голову насоса, заменить его сейчас. Если нет других частей, которые должны быть заменены, установите детали в противоположной последовательности, что они были удалены. Процедура завершена.
• (4) винты крышки головки гнезда
• моторnoсено

Установите новый HPC, TSC MOTOR (Б) в противоположной последовательности, что он был удален.

Оставьте двигатель крепления болты (2) руки плотно. Работа насоса в течение нескольких секунд, чтобы двигатель плавать дюйма Выключите насос и крутящий момент двигателя монтажа болты постепенно в крест-накрест картины.

Обратитесь к предыдущему шагу для сборки фильтра автоматической очистки.

Установите сборку насоса охлаждающей жидкости. Тест на утечки и правильное давление.

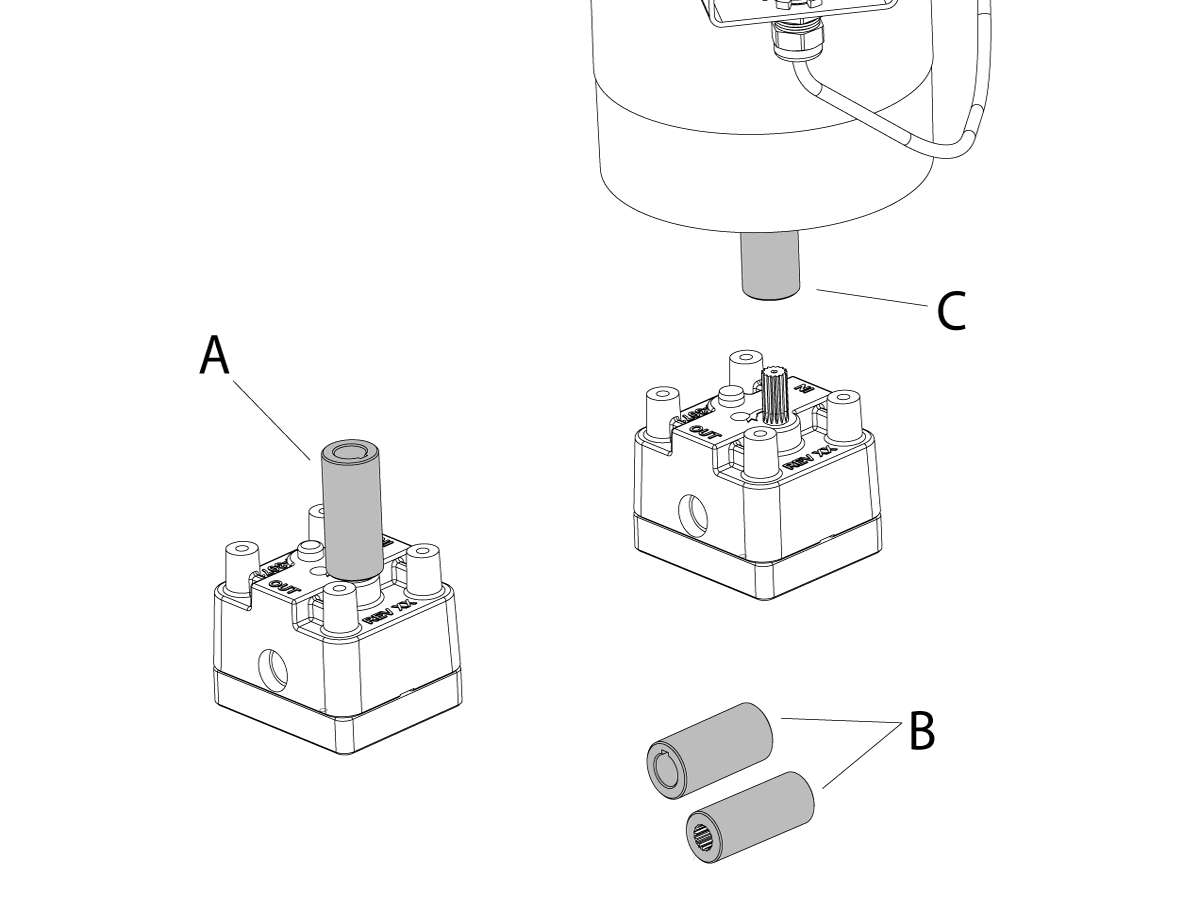

Когда головка насоса извлекается от агрегата насоса, изучите его для того чтобы увидеть который соединение типа оно имеет:

A)      Соединение, прижатое к валу головы насоса

B)      Slip приспосабливает соединение с spline на стороне головки насоса и ключе на стороне двигателя

C)       Соединение пота-фит на моторный вал

D)       Шлицевая муфта

, установочный винт

Соединение нажата на насос голову вала

• Отбросьте старые прокладки, винты, шайбы и монтажную пластину. Все они будут заменены на части из комплекта 93-2914. Используйте новые винты, шайбы, прокладки и монтажную пластину для установки замены насоса в сборку.
• Снимите мотор со сборки насоса и очистите вал тряпкой. Используйте scotchbrite и / или слегка камень, чтобы удалить любые заусенцы или dings на валу.
• Тепло должно быть применено к замене соединения из комплекта 93-2914 , чтобы поместиться на шахте двигателя. Из-за возможности изменения размеров вала двигателя, необходимо получить пару чрезвычайно жарко, чтобы избежать его прилипания на вал двигателя, прежде чем он полностью сидит.
• Используя таймер, установите нестыковавшийся конец соединения на горячей пластине, установленной на 1000F в течение 30 минут.
• Не используйте моторный прокладку при установке соединения. Моторный вал будет снизу внутри соединения, когда он полностью сидит.
• Нанесите красный жир на проплавки головки насоса и собрать сборку насоса.


Slip Fit Соединение с Spline на насосе End и ключ на Мотор-Энд

• Откажитесь от старого скольжения подходят соединения и клавиши вала двигателя. Снимите мотор со сборки насоса и очистите вал тряпкой. Используйте scotchbrite и / или слегка камень, чтобы удалить любые заусенцы или dings на валу.
• Тепло должно быть применено к замене соединения из комплекта 93-2914 , чтобы поместиться на шахте двигателя. Из-за возможности изменения в размерах вала двигателя, необходимо получить пара extemely горячей, чтобы избежать его прилипания на вал двигателя, прежде чем он полностью сидит.
• Используя таймер, установите нестыковавшийся конец соединения на горячей пластине, установленной на 1000F в течение 30 минут.
• Не используйте моторный прокладку при установке соединения. Моторный вал будет снизу внутри соединения, когда он полностью сидит.
• Нанесите красный смазки на прокладку головки насоса и собрать сборку насоса с помощью замены насоса и оригинального оборудования.


Соединение пота-Фит на моторном валу

• Замените старую головку насоса новой головкой насоса, повторно используя все оригинальное оборудование. Повторное использование соединения.
• Нанесите красный смазку на сплайна шлайн головного вала насоса перед сборкой.


Шлицевая муфта , установочный винт

• Отбросьте старые прокладки, винты, шайбы и монтажную пластину. Все они будут заменены на части из комплекта 93-2914A. Используйте новые винты, шайбы, прокладки и монтажную пластину для установки замены насоса в сборку.
• С помощью муфты [1] из комплекта 93-2914A наденьте ее на вал, совместив резьбовые отверстия с шпоночным пазом [2] на валу.
• Вкрутите установочные винты (44-0078)[3] до упора на нижней поверхности шпоночного паза.
• Нанесите красный жир на проплавки головки насоса и собрать сборку насоса.
