Patch Datei Laden Deinstallieren - NGC

Tabelle der Optionen

HINWEIS:  Dieses Verfahren sollte nur von einem von Haas zertifizierten Servicetechniker durchgeführt werden.  Dieses Verfahren ist nur für das Laden und Deinstallieren von Parameter-Patches vorgesehen.

Informationen zu Optionen, für die der Aktivierungscode und Patch-Dateien erforderlich sind, finden Sie unter Option - Aktivierung  nur Code - NGC.

Optionen, die den Aktivierungscode + Parameter und E/A-Patch-Dateien erfordern, finden Sie unter Option – Aktivierung  Code + Patch – NGC.

 Hinweis: Patch-Dateinamen können sich im Laufe der Zeit ändern. Verwenden Sie die Patch-Datei aus dem NGC-Konfigurationsgenerator auf dem Portal. Überprüfen Sie anhand der Beschreibung.

Patch-Datei laden

1

Speichern Sie die Patch-Datei, die Sie von Haas Automation Inc. erhalten, auf einem USB-Speichergerät.

WICHTIG:  Stellen Sie sicher, dass die Patch-Datei entpackt ist.

Das USB-Speichergerät muss Folgendes enthalten:

  • Ihre HaasKey.txt Datei [1]
  • Patch-Datei [2]

Stecken Sie ein USB-Speichergerät in den USB-Anschluss an der Seite des Bedienpults.



2

Gehen Sie zu Servicemodus.

Drücken Sie [EMERGENCY STOP].

Drücken Sie [LIST PROGRAM].

Gehen Sie zur Registerkarte „USB“.

Markieren Sie die Patch-Datei [1].

Drücken Sie [F4] System.

Wählen Sie Patches laden [2] und drücken Sie [ENTER].

Eine Nachricht "Patch-Datei erfolgreich geladen".

3

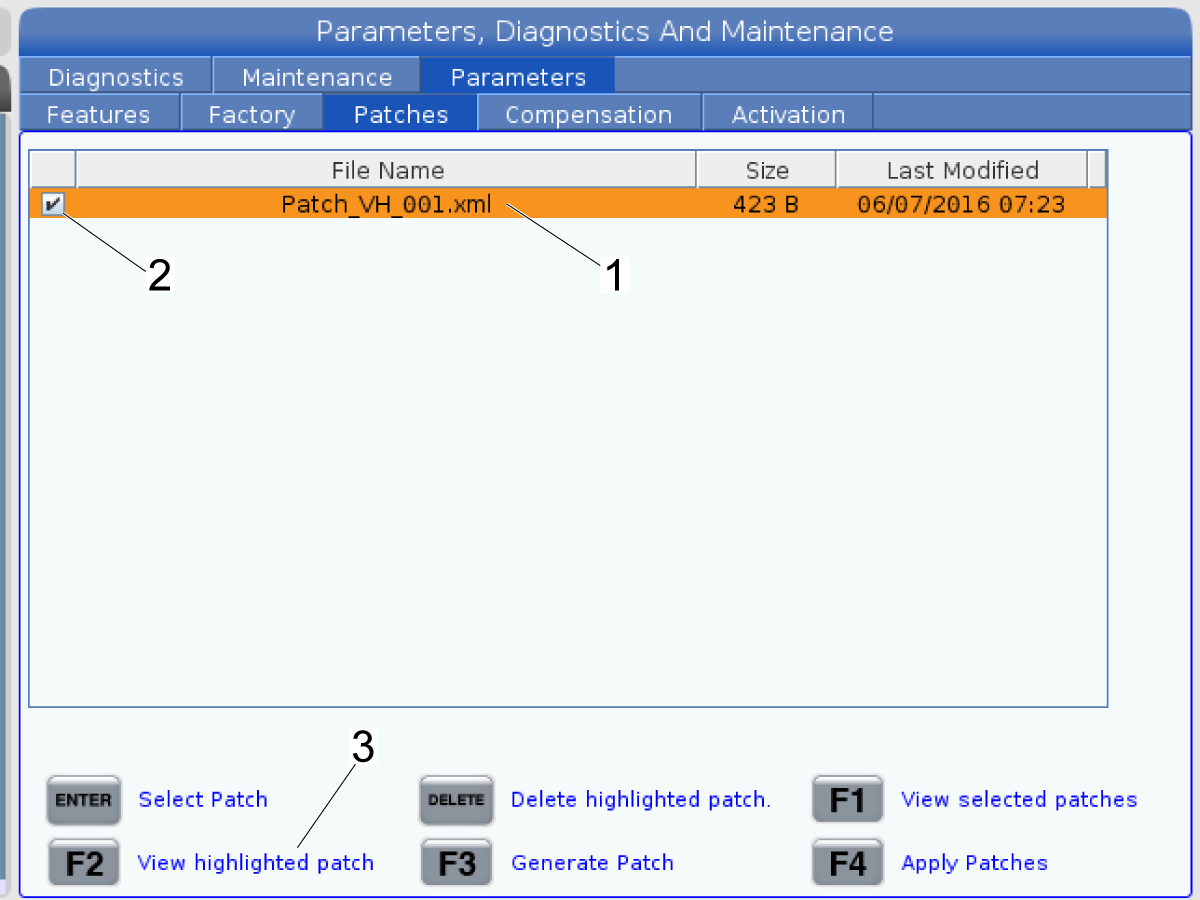

Drücken Sie [DIAGNOSTIC].

Navigieren Sie zur Registerkarte „Patches“ in der Registerkarte „Parameter“.

Wählen Sie die Patch-Datei [1].

Drücken Sie [ENTER] um eine Markierung [2] in das Feld zu setzen.

Drücken Sie [F2] um den hervorgehobenen Patch anzuzeigen [3].

4

Stellen Sie sicher, dass es sich um den richtigen Patch handelt. Dieses Beispiel zeigt einen Patch zum Ändern des Parameters 2.036, Y_AXIS MAX TRAVEL [1].

Drücken Sie [CANCEL].

Drücken Sie [F4] um die Patches anzuwenden [2].

5

Eine Patch-Information Eingabeaufforderung wird angezeigt [1].

Die Eingabeaufforderung zeigt die Patch-Informationen [2] an.

Drücken Sie [ENTER] [3] um die Änderungen anzuwenden.

Es erscheint eine Eingabeaufforderung zum Aktualisieren der Konfiguration.

Leistungszyklus der Maschine.

6

Drücken Sie [ALARMS] und navigieren Sie zur Alarmverlauf Registerkarte.

Die Seite Alarmverlauf zeigt an, dass der Patch angewendet wurde [1].

Sie zeigt auch, dass der Parameter [2] geändert wurde. Dieses Beispiel zeigt, dass Parameter 2.036, Y_AXIS MAX TRAVEL, geändert von 2134.0 auf 977.9.

7

Testen Sie den Patch, um sicherzustellen, dass er ordnungsgemäß funktioniert. Wenn Sie beispielsweise einen Patch zur Begrenzung des Verfahrwegs der Y-Achse haben, stellen Sie sicher, dass die Y-Achse an der gewünschten Position stoppt.

Wiederholen Sie Schritt 3 beim Aktualisieren der Software.

Der Patch muss geladen und erneut angewendet werden, wenn Sie eine saubere Softwareinstallation durchführen oder NGC Maincon ersetzt wird.

 Wichtig: Sie müssen immer Ihren Haas-Steuerschlüssel entfernen und die Maschine ausschalten, wenn Sie die Arbeit an der Maschine abgeschlossen haben.

Patch-Datei deinstallieren

1

Drücken Sie [DIAGNOSTIC].

Navigieren Sie zur Registerkarte „Patches“ in der Registerkarte „Parameter“.

Drücken Sie [ENTER] um die Markierung [2] auf dem Patch [1] zu entfernen, den Sie deinstallieren möchten.

Drücken Sie[EMERGENCY STOP].

Drücken Sie [F4] um die Patches anzuwenden [3].

2

Eine Patch-Information wird angezeigt [1].

Die Eingabeaufforderung zeigt an, dass die Konfigurationswerte und Werkseinstellungen für die Maschine übernommen werden. Dadurch wird der installierte Patch überschrieben.

Drücken Sie [ENTER] [3] um die Änderungenanzuwenden.

Es erscheint eine Eingabeaufforderung zum Aktualisieren der Konfiguration.

Zyklus der Maschinenleistung.

3

Drücken Sie  [DIAGNOSTIC].

Navigieren Sie zur Registerkarte „Patches“ in der Registerkarte „Parameter“.

Markieren Sie den nicht markierten Patch [1].

Eine Patch-Information Eingabeaufforderung angezeigt [2].

Drücken Sie [DELETE] [3].

Hinweis: Löschen Sie immer unbenutzte Patches.  Lassen Sie niemals nicht installierte Patches stehen, da dies zu Verwirrung für den nächsten Servicetechniker führen kann.

4

Drücken Sie [ALARMS] und navigieren Sie zur Alarmverlauf Registerkarte.

Die Seite Alarmverlauf zeigt an, dass der Patch angewendet wurde [1].

Sie zeigt auch, dass der Parameter [2] geändert wurde. Dieses Beispiel zeigt, dass der Parameter 2.036, Y_AXIS MAX TRAVEL, geändert wurde von 977.9 auf 2134.0.

5

Testen Sie die Maschine, um sicherzustellen, dass sie ordnungsgemäß funktioniert. Wenn Sie beispielsweise einen Patch zur Begrenzung des Verfahrwegs der Y-Achse hatten, stellen Sie sicher, dass die Bewegung der Y-Achse wieder auf die werkseitigen Begrenzungen zurückkehrt.

 Wichtig: Sie müssen immer Ihren Haas-Steuerschlüssel entfernen und die Maschine ausschalten, wenn Sie die Arbeit an der Maschine abgeschlossen haben.
