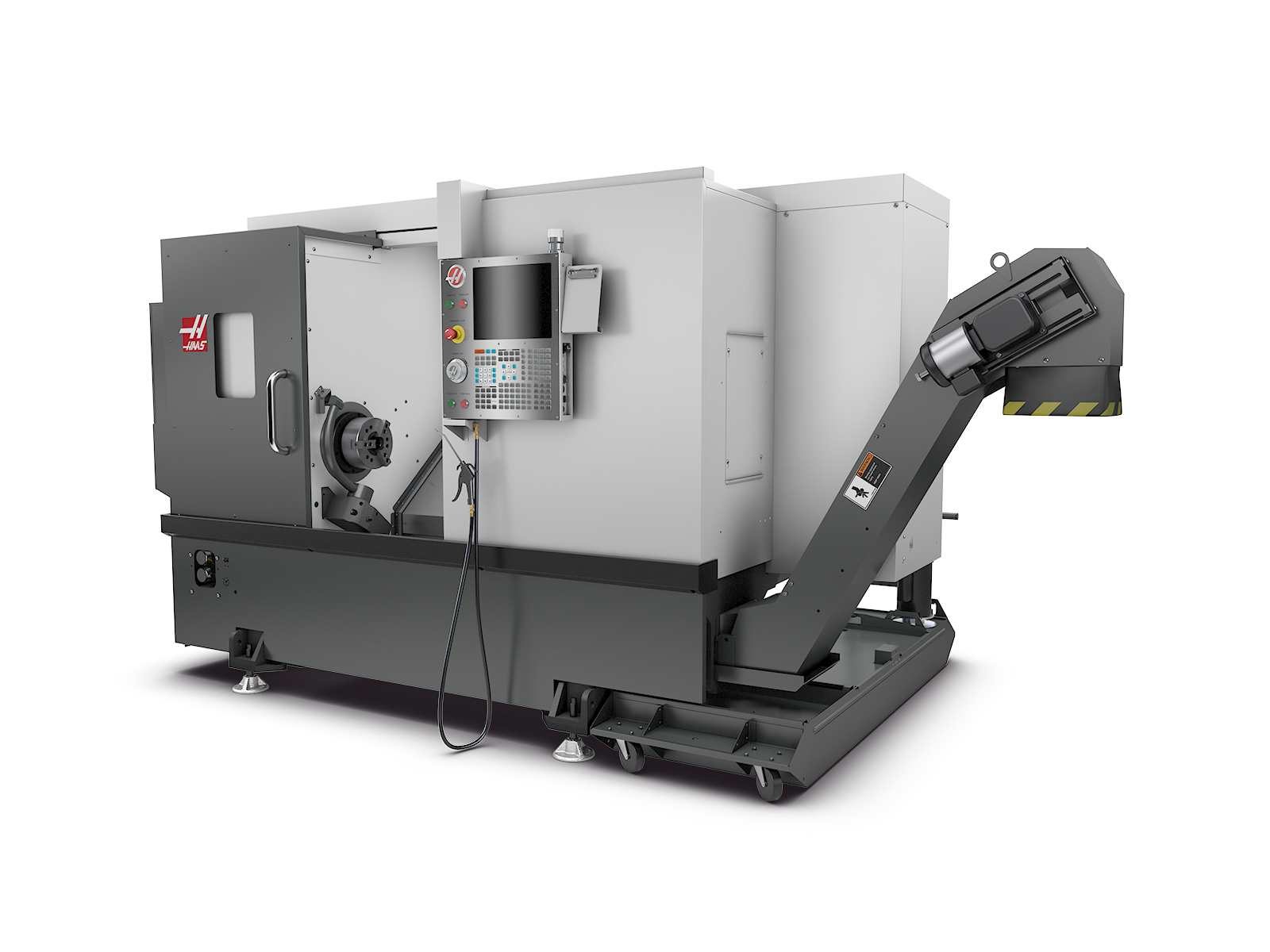

ST-25Y



Струг с ЦПУ и ос Y с максимален капацитет 298 х 572 мм и капацитет на прътов материал 76 мм
  • 10" Размер на патронника
  • 3.0" Капацитет за прътов материал
  • 3.4k ОБ/МИН
  • 30 hp Мощност

美元价格不包括关税、报关费用、保险费、增值税及运费。
USD prices DO NOT include customs duty, customs fees, insurance, VAT, or freight.

人民币价格包含关税、报关费用、货运保险和增值税, 但不包括运费。
CNY prices include customs duty, customs fees, insurance, and VAT. DOES NOT include freight.

* Машини модел V са налични само в CNY ценообразуване
Сравнете машини
КОНФИГУРИРАНЕ И ЦЕНООБРАЗУВАНЕ
Свържете се с дистрибутор

ТЕХНИЧЕСКИ ДОКУМЕНТИ

Стандартни функции

Налични опции

* Not all options are compatible with each other. Some options may require the purchase of additional options, or may include additional options at no charge. Please use our Build-&-Price tool to determine option compatibility, and configure your machine.

Automation Options

Напълно променихме дизайна на нашата най-продавана серия стругови центрове ST-25, за да предоставим още повече производителност, функции и стойност от когато и да било преди. Направихме реинженеринг на всичко – от основи – за да създадем по-устойчива машина, с превъзходна производителност при рязане и дом за опции за подобряване на производителността.

  • Нови детайли – по-компактни и по-устойчиви
  • 11% по-малък отпечатък от предшественика му
  • Подобрен ход по ос Z
  • Налично е автоматично отваряне на вратите
  • Стандарт за WiFi
  • Идеален за среда с голям обем и голямо производство
  • Произведено в САЩ

СРАВНИТЕЛНА ГРАФИКА ЗА РАБОТНАТА ЗОНА НА СТРУГОВЕ HAAS

РАЗМЕР НА ПАТРОННИКА | КАПАЦИТЕТ ЗА ПРЪТОВ МАТЕРИАЛ | РАБОТНА ЗОНА | ОПЦИИ ЗА АВТОМАТИЗАЦИЯ

ИЗТЕГЛЯНЕ НА ДИАГРАМА

СПОДЕЛЕНО ОТ КЛИЕНТИ


Sirois Tool

"Когато закупуваме тези машини, ние искаме да добавим възможности или капацитет, с които не разполагаме понастоящем. Така че една от стъпките в развитието ни бе да добавим Y-ос, за да можем да извършваме и фрезоване, докато струговаме. След това продължихме, като добавихме заден шпиндел, за да можем да подберем определени детайли и да работим върху задната им част. Направихме същото и с нашето фрезоване, където първоначално извършвахме фрезоване на 3 оси и 4 оси и преминахме на 5-осово фрезоване. Нашите Haas машини ни позволиха да мислим различно и да предлагаме извършването на работа, която обикновено не бихме поели."

– Алън Надо, Президент






Nimatic ApS

Nimatic ApS е сред водещите европейски производители на оборудване за работа с охлаждащи течности и смазочни материали за машинни инструменти, като скимери, сепаратори, емулсионни смесители и рефрактометри. Машините на Haas играят съществена роля в техния производствен процес.

„Nimatic разполага с няколко машини на Haas - две VF-1, две мини обработващи центри и ST-25Y с прътоподаващо устройство на Haas. Закупихме първата си машина още през 2006 г. Ние използваме ST-25Y най-често за производство на части за направата на маслообемници и емулсионни смесители,“

- John Nielson, Собственик на Nimatic





SAUNDERS MACHINE WORKS

"Ключова част за тази машина за нас беше решение за автоматизация, поради което добавихме прътоподаващо устройство."

ДЖОН СОНДЪРС | СОБСТВЕНИК | SAUNDERS MACHINE WORKS

Джон Сондърс е собственикът на Saunders Machine Works и често публикува видеоклипове в своя канал NYC CNC в YouTube.  Самоук оператор, Джон е станал призната фигура в механичната обработка и производствената промишленост.  Той се фокусира върху образоването и вдъхновяването на следващото поколение оператори и предприемачи в производството.

   Вижте още видеоклипове на Джон в неговия канал в YouTube:  NYC | CNC

ВИДЕОКЛИПОВЕ

Разстъргващи челюсти със стъпка, използващи ST-25Y

Докато меките челюсти на струг са най-основните детайли, които ще направите на Вашия струг, те са основен компонент за всяка настройка. Гледайте как разстъргваме комплект челюсти със стъпка с ST-25Y.

ST-25Y + станция за автоматично зареждане на детайли

Кой е най-добрият начин за зареждане и разтоварване на детайли на ST-25Y? Станцията за автоматично зареждане на детайли ефективно зарежда и разтоварва детайли и освобождава оператора, за да може да извършва по-всеобхватни задачи.

НАУЧЕТЕ ПОВЕЧЕ ЗА APL АВТОМАТИЧНА СТАНЦИЯ ЗА ЗАРЕЖДАНЕ НА ДЕТАЙЛИ

Преработена серия ST-25

Обновените стругове ST-25 разполагат с по-голям ход по оста Z, увеличен ъгъл на заточване за повече здравина и по-добро отвеждане на стружките, и нова излята рама за 11% по-малък отпечатък. Гледайте този видеоклип, за да видите още повече нови функции.

СВЪРЗАНИ ПРОДУКТИ

ПО-МАЛЪК ОТПЕЧАТЪК

Haas ST-20Y

ST-20Y

Струг с ЦПУ и ос Y с максимален капацитет 298 х 572 мм и капацитет на прътов материал 64 мм

  • 8.3" Размер на патронника
  • 2.5" Капацитет за прътов материал
  • 4k ОБ/МИН
  • 20 hp Мощност

Научете повече Конфигуриране и ценообразуване

ПО-ГОЛЯМА РАБОТНА ЗОНА НА ДЕТАЙЛА

Haas ST-30Y

ST-30Y

Струг с ЦПУ и ос Y от среден размер с A2-6 чело на шпиндела и капацитет на прътов материал 3,0" (76 мм)

  • 10" Размер на патронника
  • 3.0" Капацитет за прътов материал
  • 3.4k ОБ/МИН
  • 30 hp Мощност

Научете повече Конфигуриране и ценообразуване

ПО-ГОЛЯМ КАПАЦИТЕТ НА ПРОФИЛА И ПАТРОННИКА, ПОВЕЧЕ МОЩНОСТ

Haas ST-35Y

ST-35Y

Струг с ЦПУ и ос Y от среден размер с A2-8 чело на шпиндела и капацитет на прътов материал 4,0" (102 мм)

  • 12" Размер на патронника
  • 4.0" Капацитет за прътов материал
  • 3.2k ОБ/МИН
  • 40 hp Мощност

Научете повече Конфигуриране и ценообразуване
СТРУГ за пробиване: ВСИЧКО, КОЕТО ТРЯБВА ДА ЗНАЕТЕ
Марк Ви показва всичко, което Ви е нужно да знаете, за да пробивате отвори на струг Haas. Независимо дали имате стандартен 2-координатен струг, струг с два шпиндела или струг с фрезови инструменти, Марк опростява процеса и обяснява всички G- и M-кодове, които биха ви потрябвали.
НАМАЛЕТЕ ВРЕМЕТО НА ПРОГРАМИТЕ И ПОЗИЦИОНИРАЙТЕ РЕВОЛВЕРНАТА ГЛАВА КАТО ИЗПОЛЗВАТЕ G53
Марк демонстрира как използването на командата G53 вместо G28 пести не само ценно време на програмата, но също намалява риска от сблъсък в машината. Марк Ви превежда през двата G-кода и обяснява как и кога да ги използвате.
РЕВОЛВЕРНАТА ГЛАВА HAAS BMT65
Защо да премествате стругови детайли на фреза за вторични операции, когато можете да извършите пълна обработка на струг Haas с ВМТ65 револверна глава с въртящи се инструменти? Системата ВМТ65 осигурява по-добри резултати при рязане, по-дълъг експлоатационен живот на инструментите и по-добра хлабина при инструментите.
Настройване на фрезови инструменти
Правилната настройка на въртящи се инструменти на стругов център понякога създава затруднения. Марк ще Ви покаже процеса на настройка стъпка по стъпка и ще отговори на всички ваши въпроси.

Преглед

Напълно променихме дизайна на нашата най-продавана серия стругови центрове ST-25, за да предоставим още повече производителност, функции и стойност от когато и да било преди. Направихме реинженеринг на всичко – от основи – за да създадем по-устойчива машина, с превъзходна производителност при рязане и дом за опции за подобряване на производителността.

  • Нови детайли – по-компактни и по-устойчиви
  • 11% по-малък отпечатък от предшественика му
  • Подобрен ход по ос Z
  • Стандарт за WiFi
  • Двустепенен автоматичен детайло-уловител (опционално)
  • Заден щпиндел (опция)
  • Станция за автоматично зареждане на детайли (опционално)
  • Автоматична врата (По избор)

Сравнение по спецификации (инчове)

       НОВ МОДЕЛ     ПРЕДИШЕН МОДЕЛ
Отпечатък (дължина, дълбочина, височина) без конвейер 130" x 64" x 77" 125" x 78" x 77"
Максимален диаметър на въртене на детайлите 21.0" 31,75"
Капацитет за прътов материал, Максимални обороти на шпиндела 3,0", 3400 rpm 3,0", 3400 rpm
Максимална номинална мощност, Задвижваща система 30 к.с., ремъчно задвижване 30 к.с., ремъчно задвижване
Чело на шпиндела, размер на патронника A2-6, 10,0" A2-6, 10.0"
Максимален диаметър на обработка (с револверна глава на свързан с болтове инструмент) 13" 15"
Максимален диаметър на обработка (револверна глава ВМТ65) 11.75"
Максимална дължина на рязане (варира според закрепването на детайла) 22.5" 21"
Ходове по осите (X, Z)  8.4", 22.5" 9.3", 21.0"
Ходове по ос Y (само модели с ос Y) 4.0" 4.0"

Сравнение по спецификация (метричен)

  НОВ МОДЕЛ ПРЕДИШЕН МОДЕЛ
Отпечатък (дължина, дълбочина, височина) без конвейер 3302 x 1626 x 1956 мм 3175 x 1981 x 1956 мм
Максимален диаметър на въртене на детайлите 533 мм 806 мм
Капацитет за прътов материал, максимални обороти 76.0, 3 400 об/мин 76.0, 3 400 об/мин
Максимална номинална мощност, Задвижваща система 22,4 kW, ремъчно задвижване 22,4 kW, ремъчно задвижване
Чело на шпиндела, размер на патронника A2-6, 254 мм A2-6, 254 мм
Максимален диаметър на обработка (с револверна глава на свързан с болтове инструмент) 330 мм 381 мм
Максимален диаметър на обработка (револверна глава ВМТ65) 298 мм
Максимална дължина на рязане (варира според закрепването на детайла) 572 мм 533 мм
Ходове по оси (X, Z) 213 мм, 572 мм 236 мм, 533 мм
Ход на ос Y (само модели с ос Y) 100 мм 100 мм

Подобрени ергономични характеристики за товарене на детайли

По-компактният отпечатък и обновеният листов материал на новия дизайн осигуряват по-късо разстояние между вратата и центъра на патронника за по-добри ергономични характеристики. Намаленият обхват на патронника го прави по-лесен за ръчно зареждане и разтоварване на детайлите от операторите на машината.

По-голям ъгъл на челюстната спирачка

Увеличихме ъгъла на челюстната спирачка от 45 градуса на 55 градуса, което подобрява цялостния поток на стружките в работната зона на детайла и намалява размера на машината с 11%.

Стандарт за WiFi свързаност

Всички машини на Haas по стандарт са с вграден WiFi за бърза, безжична връзка между управлението на Haas и локалната мрежа. Използвайте WiFi за лесно споделяне и безжично прехвърляне на файлове и наблюдавайте дистанционно Вашата машина чрез мобилно приложение HaasConnect. То се настройва лесно от управлението на Haas и поддържа възможностите на Netshare.

  • Не са необходими кабели
  • Идеално решение за големи производства с много машини
  • Идеално решение за производства, в които машината е далеч от мрежовия рутер
  • Лесно прехвърляне и споделяне на файлове

Автоматична врата (опция)

Автоматичното отваряне на вратите на Haas се предлага за обновените машини, като намалява умората у оператора и опростява автоматизацията. Вратите на машината могат да се отворят автоматично чрез M-код с автоматично отваряне на вратите на машината или ръчно чрез бутон на висящото командно табло. Това намалява умората на оператора по време на повтарящи се обработки и позволява работа без надзор, когато се използва с роботизирано зареждане или APL автоматична станция за зареждане на детайли по избор. Вратите се затварят автоматично при стартиране на цикъла и могат да се управляват чрез настройки да се отворят в края на цикъла или при спиране от страна на оператора.

ЗАБЕЛЕЖКА: Наличностите може да варират според региона. Не се предлага в Европа, освен с робот и APL инсталации.

  • Подобрява ергономичните характеристики на машината
  • Намалява умората на оператора по време на повтарящи се обработки
  • Работи автоматично чрез M-код или ръчно чрез бутон на висящото командно табло
  • Позволява работа без надзор, когато се използва заедно с роботизирано зареждане или APL автоматична станция за зареждане на детайли
  • Затваря се автоматично при стартиране на цикъла и може да се отвори автоматично в края на цикъла или при спиране от страна на оператора

Заден щпиндел (опционален)

Нашият опционален заден шпиндел за окончателна обработка не само ще Ви направи по-продуктивни, но също ще Ви предостави нови опции за окончателна обработка на втората противоположна страна на детайлите.

Този шпиндел A2-5, който е на достъпна цена, е оборудван с 5,3" (135 мм) хидравличен патронник и ще се синхронизира напълно с главния шпиндел, за да осигури безпроблемно подаване на детайла „по време на програмата“. Това Ви позволява да обработите окончателно двете страни на детайла с единична настройка - просто зареждате необработения детайл и следващия път когато отворите вратата, ще имате обработен детайл. Вграденото устройство за изхвърляне на детайли избутва окончателно обработения детайл в опционалния детайло-уловител за автоматична работа. Забележка: Несъвместим с опцията за задно седло.


  • 6 000 об./мин.
  • Чело на шпиндела А2-5
  • 5.3" (135 мм) хидравличен патронник
  • Отвор на шпиндел 1,3" (33 мм) (непроходен)
  • Позволява напълно синхронизирано подаване на детайли (до 4800 об./мин.)
  • Вградено устройство за изхвърляне на детайлите
  • Включва охлаждащо устройство за таблото за управление на ЦПУ



Двустепенен детайло-уловител (опционално)

Нашият двустепенен автоматичен детайло-уловител излиза напълно от работната зона по време на обработката и бързо се придвижва на мястото си при команда в края на цикъла. За детайли с кратко време на програмата, рамото може да се остави в разпънато положение и само тавата да се върти нагоре, за да събира детайлите в края на цикъла.

Събиращата тава се регулира лесно за различни места на събиране на готови детайли и може да се постави на главния шпиндел или на опционалния заден шпиндел.

Станция за автоматично зареждане на детайли (опционално)

Станцията за автоматично зареждане на детайли Haas е лесен и достъпен начин за автоматизиране на производството на детайли и повишаване на продуктивността на стругови центрове Haas. То е проектирано и произведено изключително за употреба със стругови центрове на Haas и се свързва директно към управление на Haas.

  • Всеобхватен дизайн, с възможност за включване и стартиране към стругови центрове на Haas от ST-10 до ST-25, включително модели с ос Y.
  • Директен интерфейс с управлението на Haas
  • Побира детайли до Ø5.8" x 5" x 10 lb (Ø147 x 127 мм x 4.5 кг)
  • Включва светла завеса за безопасна работа
  • Произведено в САЩ

Нов дизайн на задното седло (опционално)

Новият дизайн на задното седло позволява настройване на хидравличното налягане по-ниско от 60 psi (4,1 бара) за намаляване деформациите на детайлите, когато се обработват фини детайли. Задвижващата система на Acme болта осигурява по-добър супорт за задното седло по време на операции за груба обработка на тежки детайли.

Capacities S.A.E METRIC
Размер на патронника 10.0 in 254 mm
Максимален диаметър на въртене на детайла 21.0 in 533 mm
Максимален обработваем диаметър с BMT65 револверна глава 11.75 in 298 mm
Максимална обработваема дължина ( зависи от захващането на детайла) 22.5 in 572 mm
Капацитет за прътов материал 3.00 in 76 mm
Ходове S.A.E METRIC
Ос Х 8.4 in 213 mm
Ос Y ± 2.0 in ± 51 mm
Ос Z 22.5 in 572 mm
Feedrates S.A.E METRIC
Макс. Скорост на бърз ход по ос Х 472 ipm 12.0 m/min
Макс. Скорост на бърз ход по ос Y 472 ipm 12.0 m/min
Макс. Скорост на бърз ход по ос Z 945 ipm 24.0 m/min
Axis Motors S.A.E METRIC
Максимално осово натоварване на ос Х 4100 lbf 18238 N
Максимално осово натоварване на ос Y 2300 lbf 10231 N
Максимално осово натоварване на ос Z 5100 lbf 22686 N
Spindle S.A.E METRIC
Чело на шпиндела A2-6 A2-6
Максимална мощност на шпиндела 30.0 hp 22.4 kW
Максимални обороти 3400 rpm 3400 rpm
Максимален въртящ момент 300.0 ft-lbf @ 500 rpm 407.0 Nm @ 500 rpm
Отвор на шпиндела ø 3.50 in 88.9 mm
Main Spindle C Axis S.A.E METRIC
Максимални обороти 60 rpm 60 rpm
Максимална мощност на шпиндела 5.0 hp 3.7 kW
Позициониране (±) 0.01 ° 0.01 °
Диаметър на спирачките 13.9 in 353 mm
Въртящ момент при задържане на спирачката 250 ft-lbf 339 Nm
Вид контрол Interpolated Motion and Positioning Interpolated Motion and Positioning
Turret S.A.E METRIC
Брой инструменти 12 Stations 12 Stations
Позиции за борщанги и външно струговане Any Combination (will vary with turret) Any Combination (will vary with turret)
Просвет от задната страна на револверната глава 4.00 in 102.0 mm
Live Tooling S.A.E METRIC
Максимални обороти 4000 rpm 4000 rpm
Инструменти BMT65 BMT65
Обща информация S.A.E METRIC
Капацитет на охлаждащата течност 55 gal 208 L
Air Requirements S.A.E METRIC
Дебит и налягане 4 scfm @ 100 psi 113 L/min @ 6.9 bar
Шлаух за въздух 3/8 in 3/8 in
Присъединителен куплунг 3/8 in 3/8 in
Минимално въздушно налягане 80 psi 5.5 bar
Electrical Specification S.A.E METRIC
Обороти на шпиндела 3400 rpm 3400 rpm
Задвижваща система Direct Speed, Belt Drive Direct Speed, Belt Drive
Мощност на шпиндела 30.0 hp 22.4 kW
Напрежение на входящ променлив ток (3 фаза) - ниско 220 VAC 220 VAC
Макс. Ток при пълен товар (3 фази) - ниско 70 A 70 A
Input AC Voltage (3 Phase) - High* 440 VAC 440 VAC
Full Load Amps (3 Phase) - High* 35 A 35 A
Dimensions - Shipping S.A.E METRIC
Местен палет 142 in x 90 in x 92 in 361 cm x 229 cm x 234 cm
Експортен палет 143 in x 90 in x 92 in 364 cm x 229 cm x 234 cm
Тегло 12300 lb 5580.0 kg

*машина Haas са проектирани да работят на 220 VAC мощност. Опционален вътрешен високоволтов трансформатор (380 - 480 VAC) е наличен за всички модели, с изключение на Настолната фреза Haas Desktop Mill е изключителна машина за тренировки за училища и технически университети., CL-1 и CM-1.
Забележка: Този опционален високоволтов вътрешен трансформатор не може да се инсталира на място; трябва да се поръча с машината.
