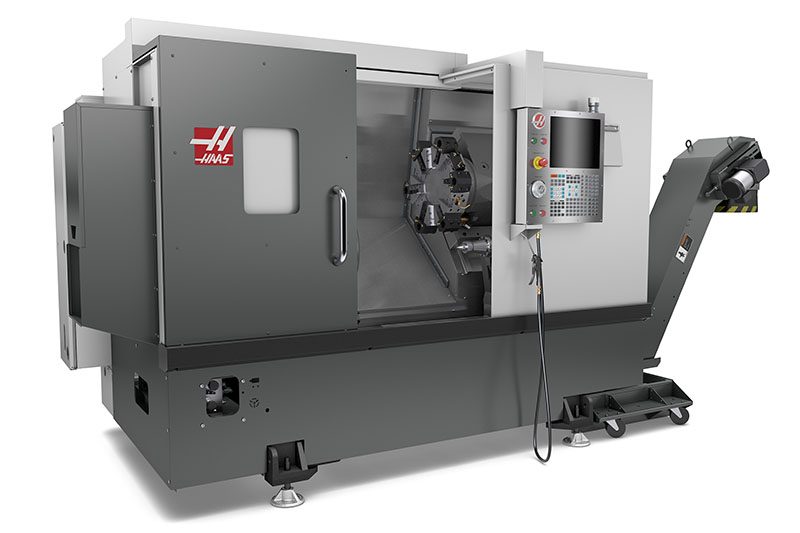

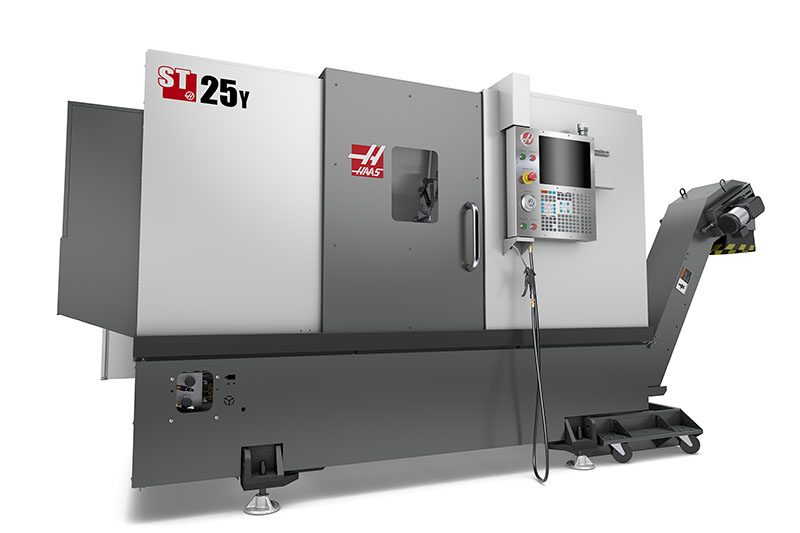

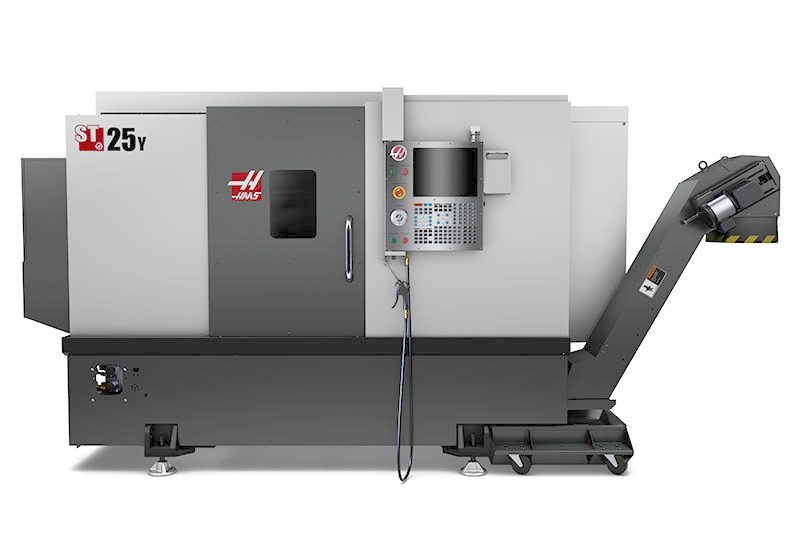

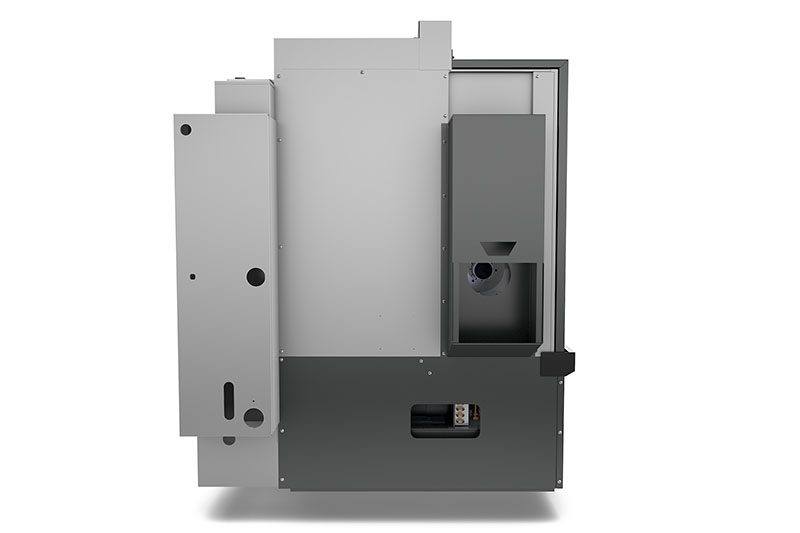

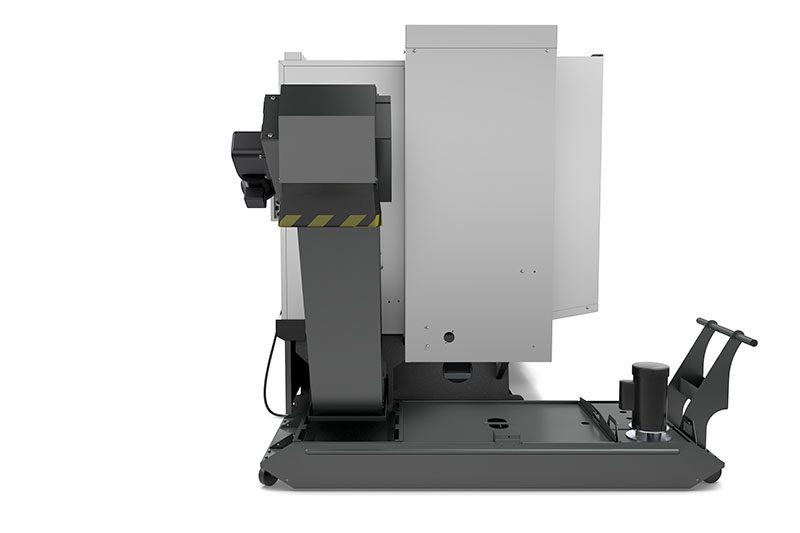

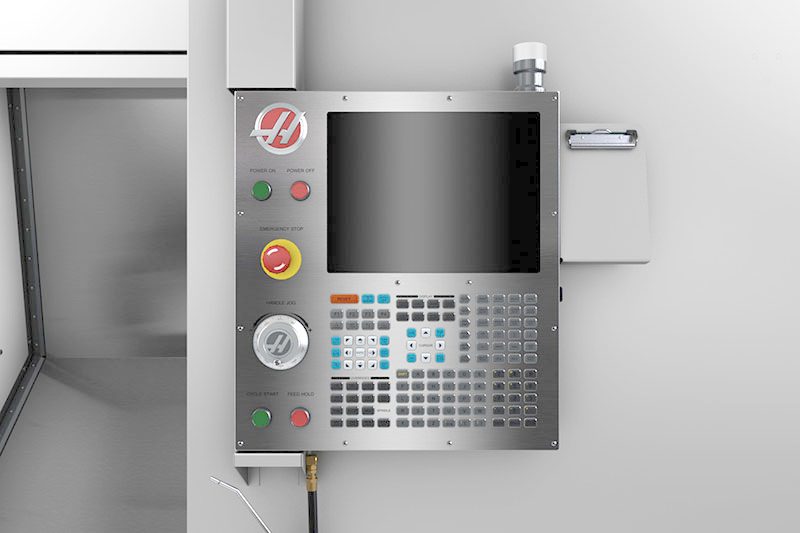

ST-25Y

{{=tableHeader}}
モデル	Serial#	オプション

使用可能オプション

技術ドキュメント

ビデオ

お客様の声

HAAS旋盤加工範囲の比較チャート

チャックサイズ | バー能力 | 加工範囲 | 自動化オプション

チャートをダウンロード

ビデオ

ST-25Yを使用するステップジョーのボーリング

ST-25Yおよびオートパーツローダー

APLの詳細情報

新設計のST-25シリーズ

旋盤ドリル：知っておくべきすべてのこと

G53を使ってサイクル時間を短縮し、タレットを位置決め

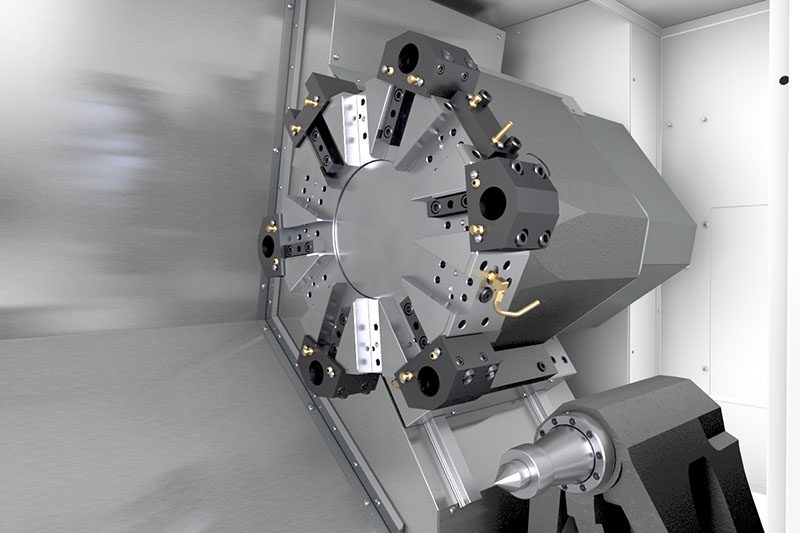

HAAS BMT65タレット

回転工具のセットアップ

お客様の声

Sirois Tool社

「機械を購入するのであれば、自分たちがまだ持っていない機能または能力を追加したいと考えます。Y軸を追加してターニング中にミリングができるようにすることは、そうしたことの1つです。それからサブスピンドルを追加して、部品をピックオフして、その裏面を加工できるようにしました。ミリングでは同じことを行っていました。当初は3軸ミリング、4軸ミリングを行っていましたが、5軸ミリングに移行しました。Haas機械のおかげで考え方が変わり、通常は目を向けないような仕事も見積ることができるようになりました」

– アラン・ナドー、 社長

Nimatic ApS

Nimatic ApS社は、オイルスキマー、分離機、エマルジョンミキサー、屈折計など、工作機械のクーラントや潤滑油を扱う装置を製造するヨーロッパトップのメーカーです。Haas機械は、同社の製造工程において重要な役割を担っています。

「Nimatic社には、VF-1 2台、小型ミル 2台、バー送り機のついたこのST-25YなどHaas機械が何台かあります。2006年に最初の機械を購入しました。ST-25Yは、オイルスキマーやエマルジョンミキサーの部品製造で最も活躍しています」

– John Nielson，Nimatic社オーナー

SAUNDERS MACHINE WORKS社

「自動化ソリューションであることがこの機械の要だったので、バー送り機を増設しました」

ジョン・サンダース | オーナー | Saunders Machine Works

ジョン・サンダースは、Saunders Machine Works のオーナーであり、彼の NYC CNC YouTube チャンネルに頻繁にビデオを投稿しています。独学の機械工であるジョンは、機械加工および製造業界で有名な人物になりました。彼は、次世代の機械工と製造業の起業家を教育し、刺激することに重点を置いています。

ジョンの YouTube チャンネルでその他の動画をご覧ください： NYC | CNC

フットプリントの削減

ST-20Y

298×572mmの最大能力と63.5mmのバー能力を備えたY軸CNC旋盤

8.3" チャックサイズ
2.5" バー能力
4k RPM
20 hp 出力

詳細情報はこちら… Build & Price

広い加工範囲

ST-30Y

A2-6 スピンドルノーズと 3.0" (76 mm) バー能力を備えた中型のY軸CNC旋盤

10" チャックサイズ
3.0" バー能力
3.4k RPM
30 hp 出力

詳細情報はこちら… Build & Price

優れたバー能力と大型のチャック、充実したパワー

ST-35Y

A2-8 スピンドルノーズと 4.0" (102 mm) バー能力を備えた中型のY軸CNC旋盤

12" チャックサイズ
4.0" バー能力
3.2k RPM
40 hp 出力

詳細情報はこちら… Build & Price

標準機能

HAASロボットの追加に関する懸念事項への回答：ロボット化にそれほど多くのスペースを占有したり、多大の費用がかかったり、統合に何週間もかかったりすることはありません。。

効率的なスペース活用

費用対効果

統合の容易さ

学習の容易さ

ST-25Yおよびオートパーツローダー

ST-25Yで部品の積載と積み下ろしをする最適な方法は？オートパーツローダーが効率的に部品のロードとアンロードを行うため、オペレーターはより多くの作業を行えるようになります。

APLの詳細情報

概要

全面刷新された当社のベストセラー、ST-25シリーズターニングセンターは、かつてないほどの性能、機能、価値を提供します。全面的に再設計を行い、より優れた切削性能と生産性を向上する数々のオプションによって、さらに剛性の高い機械を生み出しました。

刷新された鋳物 – より小型で高い剛性
旧型に比べフットプリントを11%小型化
Z軸移動を拡大
WiFiを標準搭載
2段階オートパーツキャッチャー（オプション）
サブスピンドル（オプション）
オートパーツローダー（オプション）
自動ドア（オプション）

仕様比較（インチ）

	新型	旧型
フットプリント（長さ、奥行き、高さ）コンベヤ除	130" x 64" x 77"	125" x 78" x 77"
最大パーツスウィング	21.0"	31.75"
バー能力、最大スピンドル速度	3.0"、3,400rpm	3.0"、3,400rpm
最大電力定格、駆動システム	30hp、ベルト駆動	30hp、ベルト駆動
スピンドルノーズ、チャックサイズ	A2-6、10.0"	A2-6、10.0"
最大切削直径（BOTタレット）	13"	15"
最大切削直径（BMT65タレット）	11.75"
最大切削長（保持具により異なります）	22.5"	21"
軸移動（X、Z）	8.4"、22.5"	9.3"、21.0"
Y軸移動（Y軸モデルのみ）	4.0"	4.0"

仕様比較（メトリック）

	新型	旧型
フットプリント（長さ、奥行き、高さ）コンベヤ除	3,302 x 1,626 x 1,956 mm	3,175 x 1,981 x 1,956 mm
最大パーツスウィング	533 mm	806 mm
バー能力、最大速度	76.0 mm、3,400rpm	76.0 mm、3,400rpm
最大電力定格、駆動システム	22.4kW、ベルト駆動	22.4kW、ベルト駆動
スピンドルノーズ、チャックサイズ	A2-6、254mm	A2-6、254 mm
最大切削直径（BOTタレット）	330 mm	381 mm
最大切削直径（BMT65タレット）	298 mm
最大切削長（保持具により異なります）	572mm	533mm
軸移動（X、Z）	213mm、572mm	236 mm、533 mm
Y軸移動（Y軸モデルのみ）	100 mm	100 mm

部品積載時の人間工学要素を向上

新設計ではよりコンパクトなフットプリントとシートメタルを再設計することにより、ドアとチャックの中心間の距離を縮小し、人間工学要素を向上しました。チャックまでの距離が短くなるため、機械のオペレーターは手動で簡単に部品の積み下ろしを行えます。

ウェッジ角度を拡大

ウェッジの角度を45度から55度に増やしました。これにより、加工範囲内の全体的なチップフローが改善され、機械のフットプリントが11％削減されます。

WiFi接続を標準搭載

Haas の機械はすべて内蔵 WiFi を標準搭載しており、Haasコントロールとローカルエリアネットワークを素早くワイヤレスで接続できます。WiFiを使ってファイルをワイヤレスで簡単に共有・転送したり、HaasConnectモバイル機械モニタリング機能を使って機械を遠隔からモニターすることが可能です。Haas制御で簡単にセットアップでき、ネットシェア能力をサポートします。

ケーブル不要
数多くの機械を備えた大規模工場に最適
ネットワークのルーターから遠い場所に機械がある工場に最適
ファイルの転送・共有が簡単

自動ドア（オプション）

Haas自動ドアは新設計の機械で利用でき、オペレーターの疲労を軽減するとともに自動化をシンプルにします。自動ドアはMコードによって機械のドアを自動的に開きます。コントロールペンダントのボタンを使用して手動で開くこともできます。これにより、反復加工操作時のオペレーターの疲労を軽減するほか、ロボティックローダーまたはオプションのAPLの併用により無人運転が可能になります。ドアはサイクル開始時に自動的に閉じ、サイクル終了時に開くか、任意による停止時に開くよう、設定を介して制御できます。

注: 販売状況は地域によって異なる場合があります。ロボットおよびAPLが導入されている場合を除きヨーロッパでは販売されていません。

機械人間工学要素を向上
反復加工操作時のオペレーターの疲労を軽減
Mコードによる自動運転、またはコントロールペンダントのボタンによる手動運転
ロボティックローダーまたはAPLを併用することで無人運転が可能
サイクル開始時に自動的に閉じ、サイクル終了時または任意の停止時に自動で開くことが可能

サブスピンドル（オプション）

生産性を向上させるだけでなく、2 工程目の仕上げ用の新たなオプションにもなる仕上げ用サブスピンドル。

5.3" (135 mm) の油圧チャックを搭載したお手頃価格のA2-5スピンドル。メインスピンドルと完全に同期し、サイクル中に簡単に部品を切り替えることができます。これにより、シングルセットアップで部品の両側の仕上げが可能になり、加工品の素材を積載するだけで、自動で部品を仕上げます。内蔵パートイジェクターが仕上げ済みの部品をオプションのパーツキャッチャーに押し出し、自動操作を実現します。注記：心押台オプションとの互換性はありません。

6,000rpm
A2-5スピンドルノーズ
5.3"（135mm）油圧チャック
1.3"（33 mm）スピンドルボア（非貫通）
完全に同期した部品切り替えが可能(最大4800 rpm)
内蔵パーツイジェクター
CNC制御キャビネットクーラー付属

2段階パーツキャッチャー（オプション）

Haasの2段階オートパーツキャッチャーは、加工中にメインの加工範囲外へ完全に移動し、サイクル終了時にコマンドを受信すると素早く所定の位置に移動します。サイクル時間が短い部品については、アームを延長位置のままに維持して、サイクル終了時に部品をキャッチするためにトレイのみを回転させることができます。

キャッチトレイはさまざまなパーツオフ位置に簡単に合わせて調整でき、メインスピンドルまたはオプションのサブスピンドルのいずれかから部品をキャッチするように位置決めすることができます。

オートパーツローダー（オプション）

Haasオートパーツローダーは、Haasターニングセンターでの部品生産を自動化することで生産性を飛躍的に強化する、シンプルかつ安価な方法です。Haas ターニングセンター専用に設計・製造されており、Haas制御に直接接続できます。

Y 軸モデルを含む Haas ST-10 〜 ST-25のターニングセンターですぐ利用できる機能を備えたオールインクルーシブ設計
Haas制御と直接インターフェース
Ø5.8" x 5" x 10 lb（Ø147 x 127 mm x 4.5 kg）までの部品に対応
安全に操作できるライトカーテンが付属
米国製

新設計の心押台（オプション）

新設計の心押台では、油圧を60psi（4.1バール）の低さに設定できるため、薄い部品を加工する際の部品の変形を最小限に抑えることができます。アクメねじ駆動システムによって、激しい荒加工時に心押台をよりよくサポートします。

Capacities	S.A.E	METRIC
チャックサイズ	10.0 in	254 mm
最大パーツスウィング	21.0 in	533 mm
最大切削径（BMT65 タレット使用時）	11.75 in	298 mm
最大切削長（保持具により異なります）	22.5 in	572 mm
バー能力	3.00 in	76 mm

移動	S.A.E	METRIC
X軸	8.40 in	213 mm
Y軸	± 2.0 in	± 51 mm
Z軸	22.50 in	572 mm

Feedrates	S.A.E	METRIC
X軸で高速	472 ipm	12.0 m/min
Y軸で高速	472 ipm	12.0 m/min
Z軸で高速	945 ipm	24.0 m/min

Axis Motors	S.A.E	METRIC
最大スラストX	4100 lbf	18238 N
最大スラストY	2300 lbf	10231 N
最大スラストZ	5100 lbf	22686 N

Spindle	S.A.E	METRIC
スピンドルノーズ	A2-6	A2-6
最大定格	30.0 hp	22.4 kW
最大速度	3400 rpm	3400 rpm
最大トルク	300.0 ft-lbf @ 500 rpm	407.0 Nm @ 500 rpm
スピンドルボア径	3.50 in	88.9 mm

Main Spindle C Axis	S.A.E	METRIC
最大定格	5.0 hp	3.7 kW
最大速度	60 rpm	60 rpm
位置決め (±)	0.01 °	0.01 °
ブレーキ直径	13.9 in	353 mm
ブレーキ保持トルク	250 ft-lbf	339 Nm
制御タイプ	Interpolated Motion and Positioning	Interpolated Motion and Positioning

Sub-Spindle	S.A.E	METRIC
チャックサイズ	5.3 in	135 mm
スピンドルノーズ	A2-5	A2-5
最大速度	6000 rpm	6000 rpm
Max Sync Speed w/Main Spindle	4800 rpm	4800 rpm
Chuck Throat	Ø 1.30 in x 1.37 in DEEP	Ø 33.0 mm x 34.8 mm DEEP
Drawbar Bore (NON-THROUGH)	Ø 1.00 in x 4.50 in DEEP	Ø 25.4 mm x 114.3 mm DEEP
Spindle Bore (without chuck and drawbar installed)	1.50 in	38.1 mm
Integrated Brake Torque	17 ft-lbf	23 N/m
Spindle Orientation Accuracy (Requires SO)	± 0.02 °	± 0.02 °
Rapids (B-axis)	400 ipm	10 m/min

Turret	S.A.E	METRIC
工具の数	12 Stations	12 Stations
工具の外径と内径	Any Combination (will vary with turret)	Any Combination (will vary with turret)
ボーリングバー後ろクリアランス（タレット背面から）	4.00 in	102.0 mm

Live Tooling	S.A.E	METRIC
最大速度	4000 rpm	4000 rpm
ツーリング	BMT65	BMT65

一般	S.A.E	METRIC
クーラント能力	55 gal	208 L

Air Requirements	S.A.E	METRIC
Air Required†	4 scfm @ 100 psi	113 L/min @ 6.9 bar
インラインエアホース	3/8 in	3/8 in
カップラ（エア）	3/8 in	3/8 in
最小空気圧	80 psi	5.5 bar

Electrical Specification	S.A.E	METRIC
スピンドル速度	3400 rpm	3400 rpm
駆動システム	Direct Speed, Belt Drive	Direct Speed, Belt Drive
スピンドル出力	30.0 hp	22.4 kW
入力AC電圧（3相） - 低電圧	220 VAC	220 VAC
全負荷電流（3相） - 低	70 A	70 A
Input AC Voltage (3 Phase) - High*	440 VAC	440 VAC
Full Load Amps (3 Phase) - High*	35 A	35 A

Dimensions - Shipping	S.A.E	METRIC
国内用パレット	142.0 in x 90.0 in x 92.0 in	361 cm x 229 cm x 234 cm
輸出用パレット	143.0 in x 90.0 in x 92.0 in	364 cm x 229 cm x 234 cm
重量	12300 lb	5580.0 kg

*Haas機械は、220VAC（200-240 VAC）の電源で作動するように設計しています。デスクトップ機械、CL-1、CM-1とSRシリーズのルーターを除く全モデルに、オプションの内部高圧トランスフォーマー（380～480VAC）をご用意しています。このオプションの内部高圧トランスフォーマーは、後付けできませんので、機械と一緒に発注していただかなければなりません。

ヨーロッパと英国向けのHaas機械は、デスクトップ機械、CL-1、CM-1、およびSRシリーズのルーターを除き、400 VACで動作するように内部に高電圧非絶縁トランスフォーマーを搭載した仕様となっています。

注意！オプションの高性能スピンドルは、標準スピンドルよりも高い電力を必要とする場合があります。ただし、スピンドル馬力（kW）が変化しない場合、必要電力は同じままです。機械への電源投入前に、電力要件を確認してください。

† 40テーパーDCシリーズの機械では、スルーツールエアーブラスト（TAB）の作動中に、空気消費量が増加する場合があります。

ST-25Y
