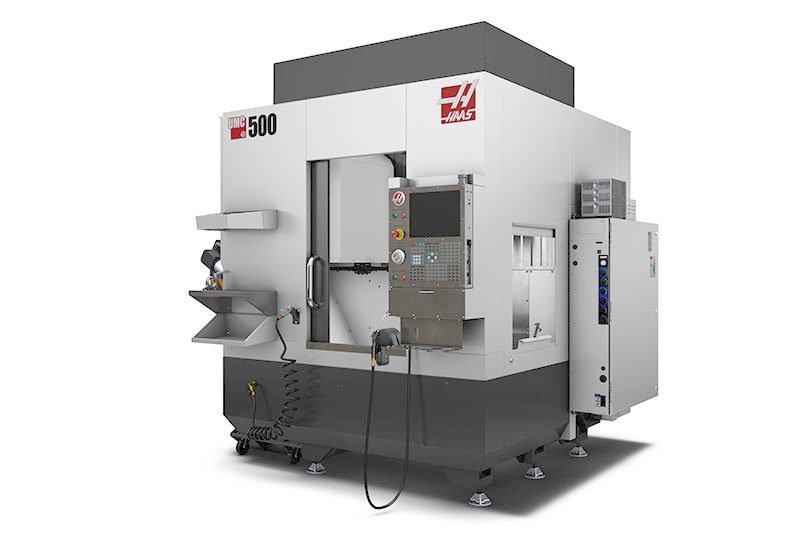

UMC-500



Centro de mecanizado vertical CNC de 5 ejes con recorridos de 24" x 16" x 16"
  • 40 Cono
  • 5 Eje
  • 8.1k RPM
  • 30+1 Capacidad herramienta

美元价格不包括关税、报关费用、保险费、增值税及运费。
USD prices DO NOT include customs duty, customs fees, insurance, VAT, or freight.

人民币价格包含关税、报关费用、货运保险和增值税, 但不包括运费。
CNY prices include customs duty, customs fees, insurance, and VAT. DOES NOT include freight.

* V Model Machines are only available in CNY pricing

El mecanizado de 5 ejes es un método eficaz para reducir la cantidad de configuraciones necesarias y aumentar la precisión al mecanizar piezas complejas o con varias caras. Los centros de mecanizado universal de la serie UMC-500 de Haas ofrecen recorridos más cortos y una superficie ocupada en planta más compacta, lo que los convierte en la solución perfecta para el mecanizado de 3+2 caras o el mecanizado de 5 ejes simultáneos de grandes piezas.

  • Mecanizado de 5 ejes simultáneos
  • Potente accionamiento de husillo con acoplamiento directo
  • Cambiador de herramientas de montaje lateral de gran capacidad
  • Incluye el Sistema de Palpado Intuitivo Inalámbrico
  • Fabricado en EE. UU.

Características estándar

Husillos

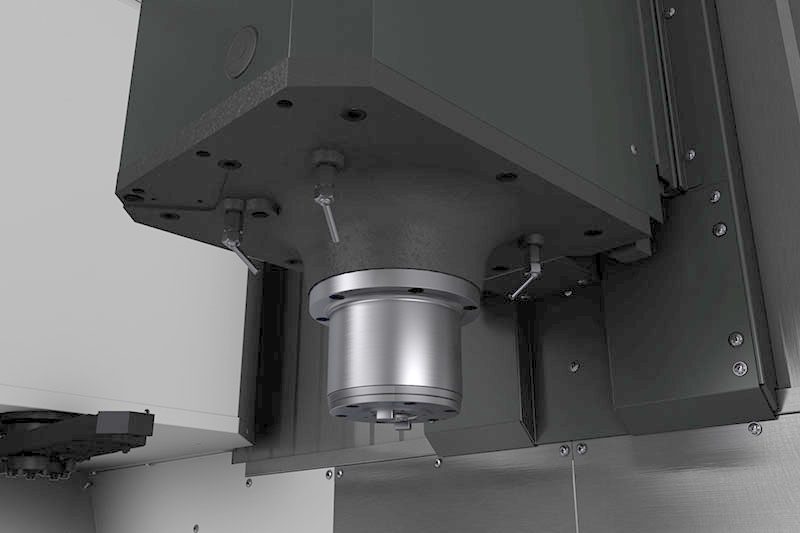

  • Husillo a 8100 rpm

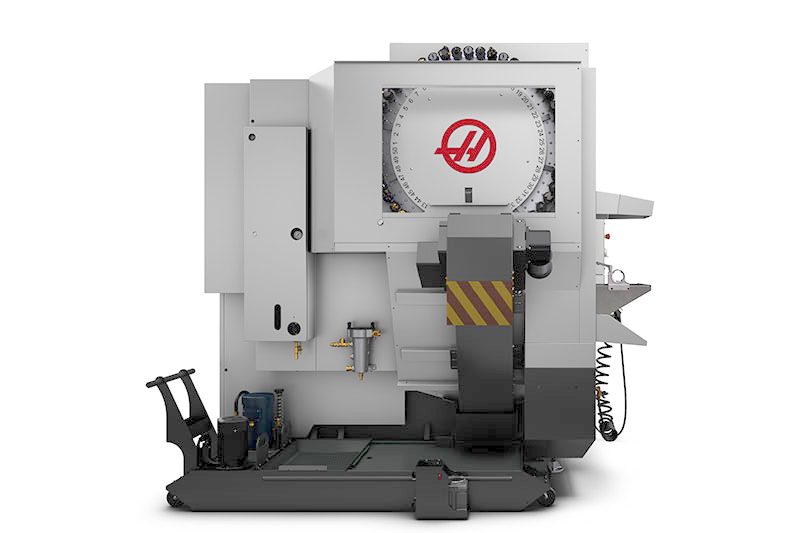

Cambiadores de herramientas

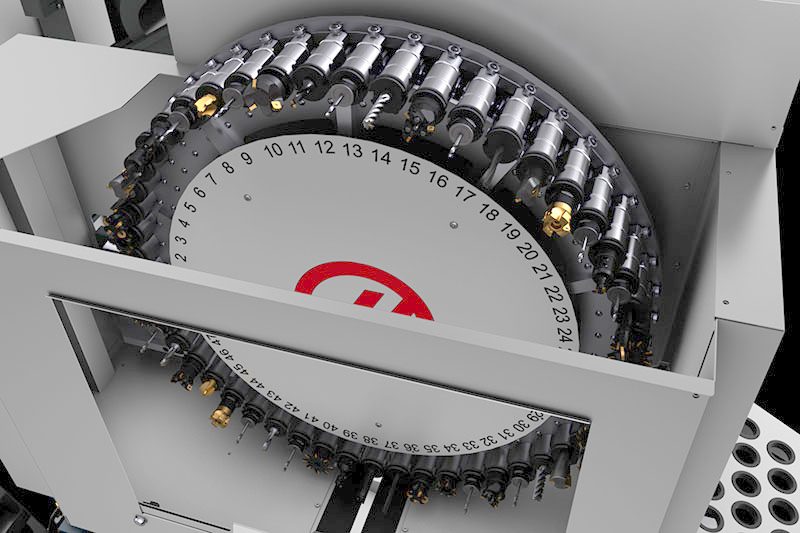

  • Montaje lateral 30+1

Palpado

  • Sistema de palpado intuitivo inalámbrico
  • Herramienta de calibración de eje giratorio

Tratamiento de refrigeración y virutas

  • Depósito del refrigerante de 208 litros

El control Haas

  • Pantalla multimedia código M: M130
  • HaasConnect: Supervisión remota
  • Módulo de detección precoz de fallos de potencia
  • Interfaz Ethernet
  • Conexión wifi para el control Haas
  • Volante de avance en mando remoto con monitor LCD en color
  • Roscado rígido
  • Correctores de piezas dinámicos y control del punto central de la herramienta
  • Memoria de programación estándar de 1 GB
  • Segunda posición de origen

Opciones para productos

  • Escalas giratorias
  • Tapa superior con dispositivo de eliminación de vaho

Garantía

  • Garantía estándar de 1 año

Descripción general


La UMC-500 ofrece recorridos más cortos y una superficie ocupada en planta más compacta que la UMC-750 e incorpora diversas mejoras de diseño de la UMC-1000 más grande.

Mejoras de diseño del centro de mecanizado universal:

  • Accionamiento giratorio cicloidal
  • Puerta del operador más liviana
  • Control colgante de montaje delantero
  • Características convenientes para facilitar el acceso del operador
  • Ventana lateral más grande
  • Carcasa base más rígida
  • Depósito del refrigerante con ruedecillas estándar



Accionamiento giratorio cicloidal

El sistema de accionamiento giratorio cicloidal, diseñado para máquinas herramienta y robótica, proporciona una excelente combinación de velocidad, precisión y durabilidad a los ejes B y C. El diseño robusto proporciona una larga vida útil con poco o ningún mantenimiento, y es especialmente duradero en caso de impacto. El accionamiento rotativo cicloidal puede ser accionado hacia atrás para absorber la energía de un impacto. La capacidad de carga de choque es 5 veces el par nominal de la caja de engranajes y la caja de engranajes completa se cambia de forma sencilla, en caso de que se produzcan daños.


Comparación de arriba a abajo

Mejoras de la puerta del operador


La puerta del UMC-500 se monta dentro del cerramiento, con lo que la abertura de la parte inferior del cerramiento queda más elevada y se puede tener un mejor control de las virutas.

Montaje del control colgante

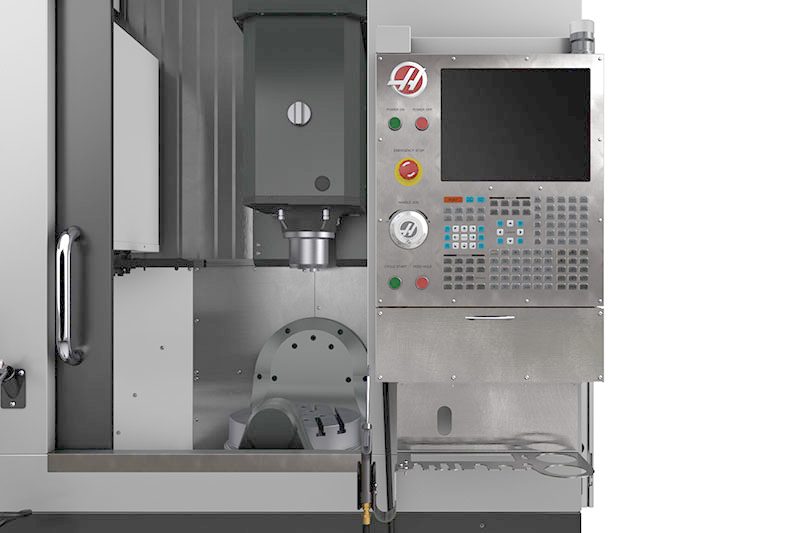

El diseño del montaje interno de la puerta del UMC-500 hace que se pueda montar el control colgante en la parte delantera de la máquina, lo cual es una posición más cómoda para el operador.

Características prácticas para el operador

Las características convenientes para el operador del UMC-500 van montadas en la parte delantera de la máquina para facilitar el acceso, lo que incluye un portaherramientas, mesa de trabajo, torno de banco para el portaherramientas, bandeja de almacenamiento y tubo de lavado.

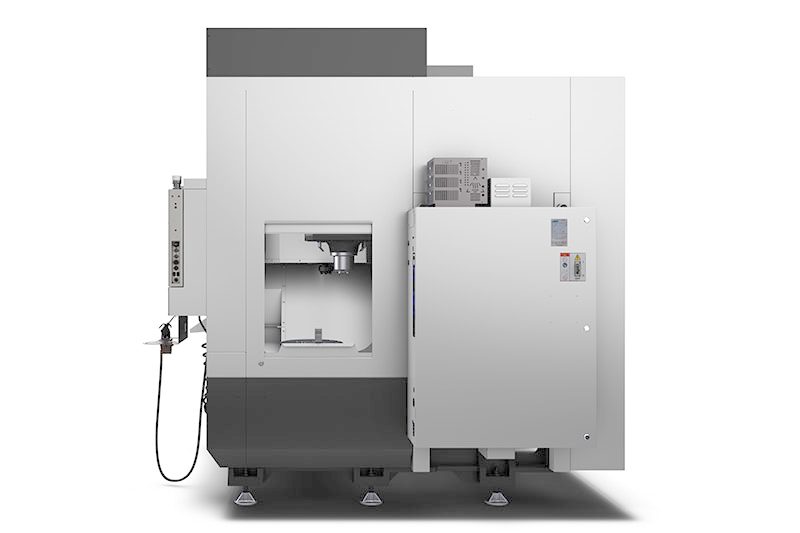

Diseño de ventana lateral

El traslado del control colgante a la parte delantera de la UMC-500 facilitó que pudiéramos ampliar la ventana lateral y hacer que se abra deslizándola. Así se proporciona acceso a la plataforma de la máquina, y también hace posible que se pueda añadir a la máquina un pallet pool u otro automatismo.

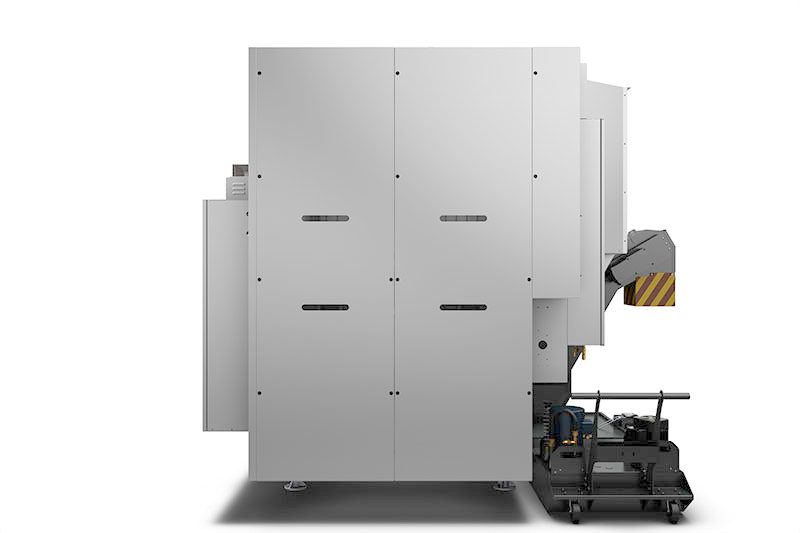

Carcasa base y depósito del refrigerante

La carcasa base del UMC-500 es rígida y compacta, con lo que se mejora el rendimiento del corte, y facilita la utilización de nuestro depósito del refrigerante con ruedecillas estándar de 208 litros (55 galones), para que el mantenimiento y limpieza resulten sencillos. El depósito del refrigerante también es compatible con nuestras opciones de separador de aceites y de rellenado de refrigerante para potenciar aún más la productividad.

Recorridos S.A.E METRIC
Eje X 24.0 in 610 mm
Eje Y 16.0 in 406 mm
Eje Z 16.0 in 406 mm
Nariz del husillo a plataforma (~ máx.) 20.0 in 508 mm
Nariz del husillo a plataforma (~ mín.) 4.0 in 102 mm
Spindle S.A.E METRIC
Capacidad máxima 30.0 hp 22.4 kW
Velocidad máx. 8100 rpm 8100 rpm
Par máx. 90 ft-lbf @ 2000 rpm 122 Nm @ 2000 rpm
Sistema de accionamiento Inline Direct-Drive Inline Direct-Drive
Cono CT or BT 40 CT or BT 40
Lubricación de los rodamientos Air / Oil Injection Air / Oil Injection
Refrigeración Air Cooled Air Cooled
B Axis – Tilt S.A.E METRIC
Viajes 120 ° to 35- ° 120 ° to 35- °
Velocidad máx. 50 °/sec 50 °/sec
Par máx. 1854 ft-lbf 2514 Nm
Par de freno 900 ft-lbf 1220 Nm
C Axis – Rotation S.A.E METRIC
Viajes 360 ° 360 °
Par máx. 1854 ft-lbf 2514 Nm
Volteo de pieza máx. 18.0 in 457 mm
Par de freno 900 ft-lbf 1220 Nm
Velocidad máx. 50 °/sec 50 °/sec
Platter S.A.E METRIC

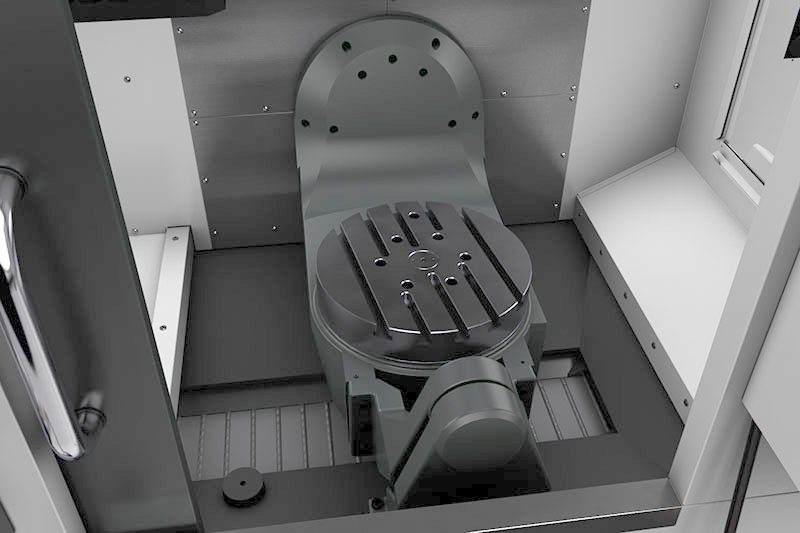

Diámetro de la plataforma 15.70 in 400 mm
Peso máx. en plataforma 500 lb 226.8 kg
Ancho de las ranuras en T 0.630 in 16 mm
Distancia del centro de las ranuras en T 4.92 in 125 mm
Número de ranuras en T estándares 5 5
Feedrates S.A.E METRIC
Corte máximo 650 ipm 16.5 m/min
Rápidos en X 900 ipm 22.9 m/min
Rápidos en Y 900 ipm 22.9 m/min
Rápidos en Z 900 ipm 22.9 m/min
Axis Motors S.A.E METRIC
Empuje máx. X 3300 lbf 14680 N
Empuje máx. Y 3300 lbf 14680 N
Empuje máx. Z 4050 lbf 18015 N
Tool Changer S.A.E METRIC
Tipo SMTC SMTC
Capacidad 30+1 30+1
Diámetro máx. de herramienta (ocupado) 2.5 in 64 mm
Diámetro máx. de herramienta (contiguo vacío) 5.0 in 127 mm
Longitud máx. de herramienta (desde línea de calibración) 12 in 305 mm
Peso máx. de herramienta 12 lb 5.4 kg
Herramienta a herramienta (media) 2.8 s 2.8 s
Viruta a viruta (media) 3.6 s 3.6 s
General S.A.E METRIC
Capacidad de refrigerante 55 gal 208 L
Air Requirements S.A.E METRIC
Aire requerido 4 scfm @ 100 psi 113 L/min @ 6.9 bar
Manguera de aire entrada 3/8 in 3/8 in
Acoplador (aire) 3/8 in 3/8 in
Presión mín. aire 80 psi 5.5 bar
Dimensions - Shipping S.A.E METRIC
Domestic Pallet 120 in x 98 in x 109 in 305 cm x 249 cm x 277 cm
Export Crate 120 in x 92 in x 101 in 305 cm x 234 cm x 257 cm
Peso 11900 lb 5400.0 kg
Domestic Pallet for Sheet Metal Crate 102 in 63 in 34 in 260 cm 161 cm 87 cm
Export Pallet for Sheet Metal Crate 102 in 63 in 34 in 260 cm 161 cm 87 cm
Weight for Sheet Metal Crate 1164 lb 528 kg
Electrical Specification S.A.E METRIC
Velocidad del husillo 8100 rpm 8100 rpm
Sistema de accionamiento Inline Direct-Drive Inline Direct-Drive
Potencia de husillo 30.0 hp 22.4 kW
Tensión de entrada CA (3 fase) - Baja 220 VAC 220 VAC
Amperios carga completa (3 fase) - Bajo 70 A 70 A
Tensión de entrada CA (3 fase) - Alto 440 VAC 440 VAC
Amperios carga completa (3 fase) - Alto 35 A 35 A

Correctores de piezas dinámicos + Control del punto central de la herramienta = Hacer los 5 ejes más fácil


Estándar en todos los centros de mecanizado universal de la serie UMC de Haas

CON LAS FUNCIONES DWO Y TCPC SEELIMINA LA NECESIDAD DE:

   Colocar la pieza en el mismo lugar exacto cada vez.

    Volver a cargar el programa al cambiar de utillaje.

    Volver a cargar el programa si la tarea se mueve a otra máquina Haas.

VENTAJAS DE LAS FUNCIONES DWO y TCPC:

✓   Ahorre tiempo en la programación y configuración

   Reduzca costes de utillaje

   Aumente la cantidad de operarios que pueden realizar mecanizado multiaxial.

   Aumente su productividad y beneficios

¿TIENE ALGUNA PREGUNTA SOBRE UMC-500? TENEMOS LAS RESPUESTAS.


Precios y especificaciones sujetos a cambios sin previo aviso. Impuestos, accesorios, gastos de envío, instalación, configuración y otros gastos no incluidos. La empresa no se responsabiliza de los errores tipográficos ni de imprenta. Las máquinas se muestran con equipo opcional. El aspecto real de las máquinas puede variar.
