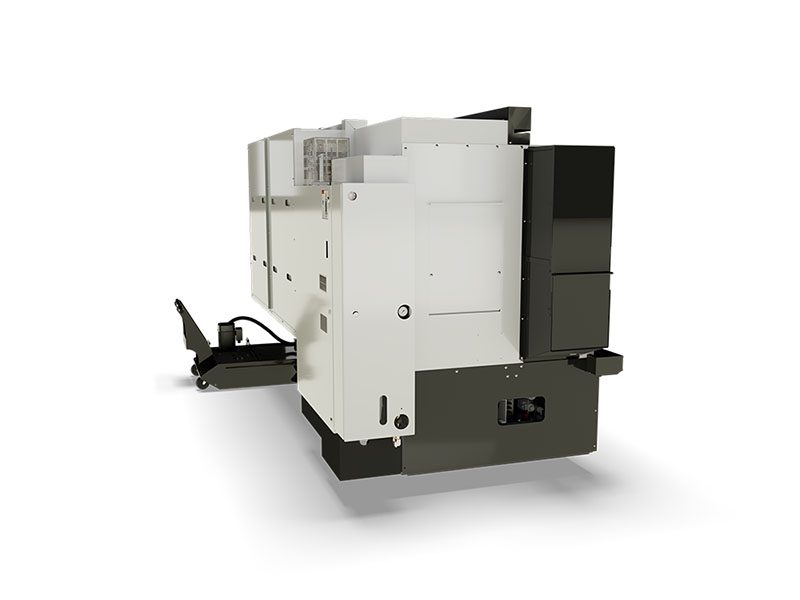

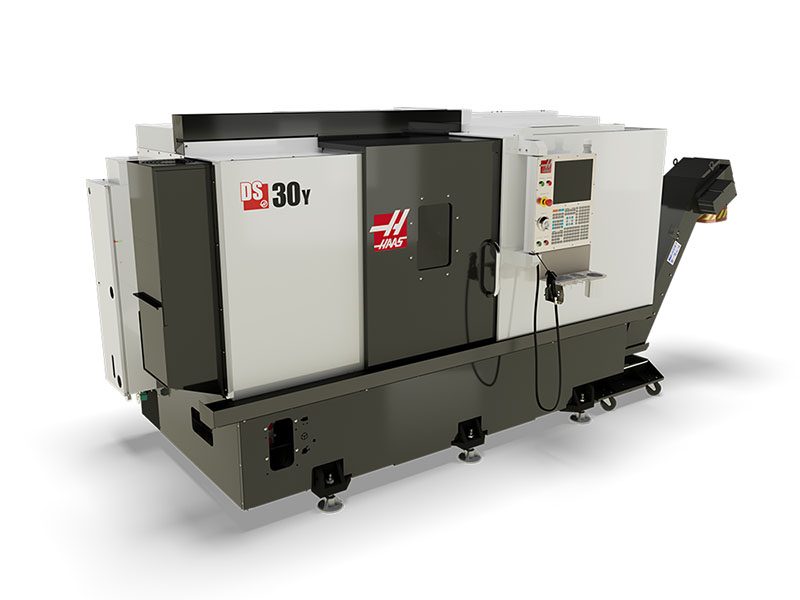

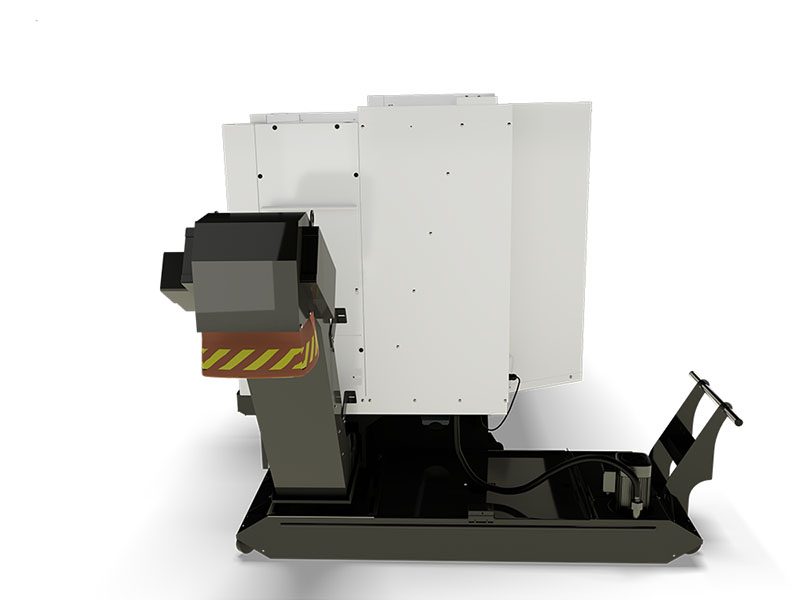

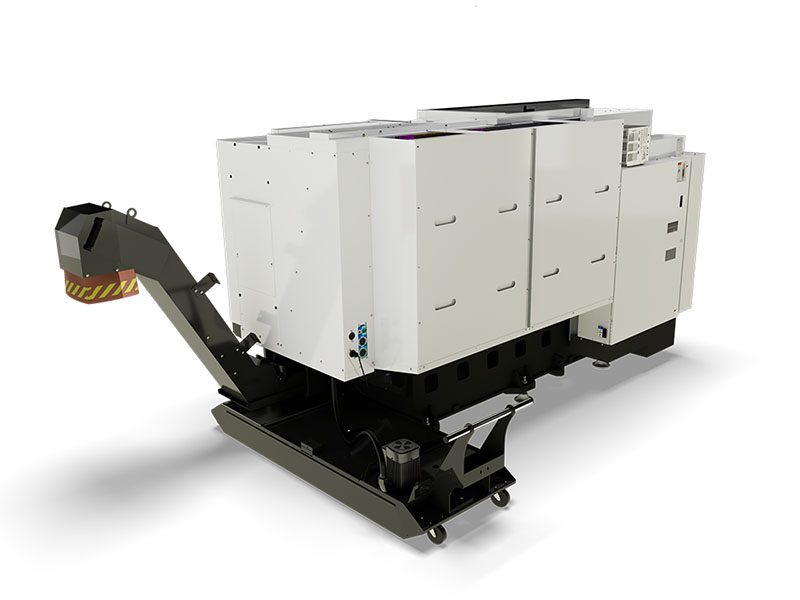

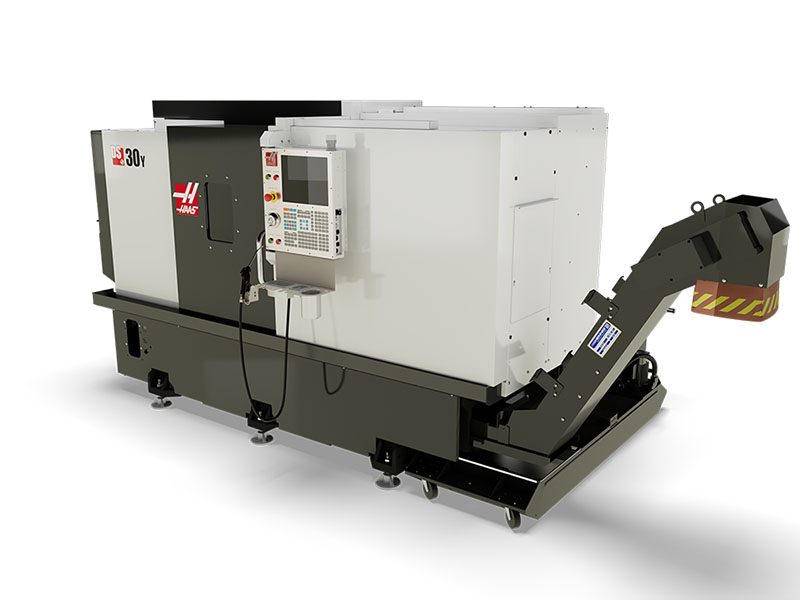

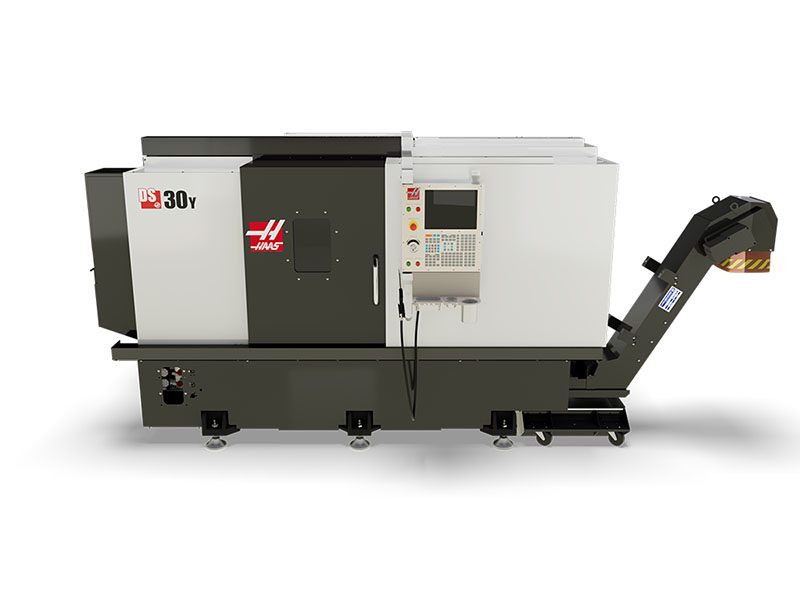

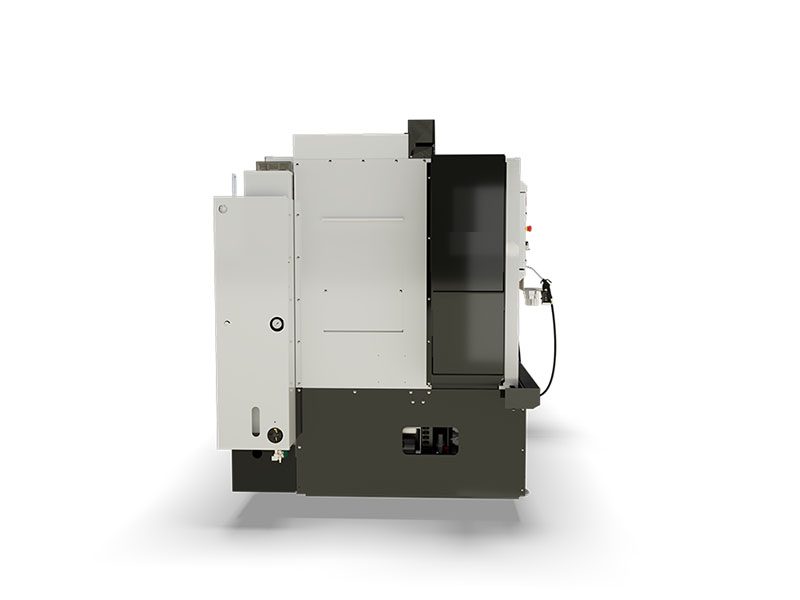

DS-30Y

{{=tableHeader}}
Modell	Serial#	Opciók

RENDELKEZÉSRE ÁLLÓ LEHETŐSÉGEK

MŰSZAKI DOKUMENTUMOK

VIDEÓK

VÁSÁRLÓI ÉLMÉNYEK

KAPCSOLÓDÓ TERMÉKEK

A NAGYOBB TERMELÉKENYSÉGRE OPTIMALIZÁLVA

✓ Kompakt helyigény | ✓ Teljesen interpolált ellenorsó C-tengely fékkel | ✓ Megrendelhető automatikus ajtó az automatizáláshoz | ✓ Kompatibilis a Haas robot- és cobotcsomagokkal

Alapszolgáltatások

Rendelkezésre álló lehetőségek

* Not all options are compatible with each other. Some options may require the purchase of additional options, or may include additional options at no charge. Please use our Build-&-Price tool to determine option compatibility, and configure your machine.

MŰSZAKI DOKUMENTUMOK

HAAS ESZTERGA-MUNKATÉR ÖSSZEHASONLÍTÁSI DIAGRAM

TOKMÁNYMÉRET | FŐORSÓ RÚD ÁTERESZTÉSE | MUNKATÉR | AUTOMATIZÁLÁSI LEHETŐSÉGEK

TÁBLÁZAT LETÖLTÉSE

VIDEÓK

Szinkronizálja az orsókat a G199-cel

A Haas legújabb Nap tippjében Mark elmagyarázza, hogyan szinkronizálhatók a Haas kettős orsós eszterga orsói. Megtudhatja, hogyan lehet munkadarabokat átadni a főorsóról az ellenorsóra, hogyan lehet tájolni a tokmányokat, és megbizonyosodni arról, hogy az egyes orsók fordulatszáma megegyezik-e. Mark részletes, lépésről lépésre haladó magyarázata, valamint az orsókról készült néhány nagyszerű animáció és közeli felvétel pillanatok alatt bemutatja Önnek is az orsókkal kapcsolatos tudnivalókat.

A Haas DS-30Y újragondolva - végezzen esztergáló és maró műveleteket ugyanazon a gépen!

Intsen búcsút a 2. műveleteknek!

Kétorsós egyszerűsített esztergák

Állítsa be helyesen a hajtott szerszámeltolásokat

A Haas BMT65 revolver

Eszterga fúrás: Minden, amit tudnia kell

VÁSÁRLÓI BESZÁMOLÓK

Kerek Industries

Orvosi berendezések gyártóival, optikai gyártókkal, szivattyú- és szelepgyártókkal, valamint sport- és szabadidős gyártókkal dolgozunk együtt. Mai üzletmenetünk lehetővé teszi számunkra, hogy miközben a gépek egyre többet dolgoznak, a kezelőknek egyre kevesebbet kelljen közreműködniük. Nemrég vásároltunk egy DS-30Y-t. A gép segítségével két műveletet egyetlen feladat részeként végezhetünk el, ráadásul mindezt rövidebb idő alatt. A DS-30Y-on megmunkált munkadarab kritikus fontossággal bír a maratott és keresztbe fúrt komponensek kiegyenesítésében. Korábban ezt csak kifejezetten nehezen tudtuk kivitelezni egy eszterga marási művelettel, de a DS-30Y révén a két orsó egymással szinkronban működik. Mióta a DS-30Y gépet használjuk, a munkadarabok minősége drámai módon javult.

– John Kerek, elnök

Innovative Machining Solutions

„Amikor beletanultunk az ellenorsó használatába a DS-30Y-on, körülbelül 9 vagy 10 olyan gyártott alkatrész volt, melynek elkészítése egy többműveletes, két tengelyes esztergapados műveletből egy egyműveletes, kétorsós műveletté vált.”

– Brandon Jenkins, alapító

Vásárlói érdekességek – Blackstone Valley Machining

Több mint egy évtized telt el azóta, hogy Trevor Schneider becsempészte alagsori garázsába a Haas szerszámmarót, és elkezdett munkadarabokat megmunkálni. A Blackstone Valley Machining mára a Haas CNC marók és esztergák széles választékát kínálja üzemében, amelyek különféle összetett munkadarabok megmunkálását végzik. Ebben a Haas Insider videóban Trevor Schneider megosztja inspiráló történetét, valamint néhány részletet az általuk megmunkált lenyűgöző munkadarabról.

KAPCSOLÓDÓ TERMÉKEK

KISEBB MUNKATÉR

ST-10Y

Y-tengelyes CNC-eszterga 279 mm x 406 mm maximális kapacitás, a főorsó rúd áteresztése 44 mm-es

6.5" Tokmány mérete
1.75" Rúdkapacitás
6k Fordulatszám
15 hp Áramellátás

Tudjon meg többet… Kiépítés és árazás

NAGYOBB A FŐORSÓ RÚD ÁTERESZTÉSE ÉS A TOKMÁNY, TÖBB TELJESÍTMÉNY

ST-25Y

Y tengelyes CNC eszterga, 298 mm x 572 mm maximális kapacitás, a főorsó rúd áteresztése 76 mm

10" Tokmány mérete
3.0" Rúdkapacitás
3.4k Fordulatszám
30 hp Áramellátás

Tudjon meg többet… Kiépítés és árazás

NAGYOBB MUNKATÉR ÉS NAGYOBB A FŐORSÓ RÚD ÁTERESZTÉSE

ST-30Y

Y tengelyes közepes méretű CNC eszterga A2-6 orsóorral és 3,0" (76 mm) rúdkapacitással

10" Tokmány mérete
3.0" Rúdkapacitás
3.4k Fordulatszám
30 hp Áramellátás

Tudjon meg többet… Kiépítés és árazás

Alapszolgáltatások

VÁLASZOK A HAAS ROBOT HOZZÁADÁSÁVAL KAPCSOLATOS AGGÁLYOKRA: Nem foglal sok helyet, nem kerül egy rakás pénzbe és nem kell több hét a beépítéséhez.

HELYTAKARÉKOS

KEDVEZŐ ÁRÚ

KÖNNYEN INTEGRÁLHATÓ

KÖNNYEN KIISMERHETŐ

Capacities	S.A.E	METRIC
Tokmány mérete	10.0 in	254 mm
Max. munkadarab-kilengés	21.0 in	533 mm
Max. forgácsolási átmérő (BMT65 revolverrel)	13.75 in	349 mm
Maximális vágási hossz (befogó függvényében)	32.5 in	826 mm
Rúdkapacitás	3.00 in	76 mm
Központok között	32.5 in	826 mm

Mozgástartomány	S.A.E	METRIC
X tengely	9.40 in	239 mm
Y tengely	± 2.0 in	± 51 mm
Z tengely	32.50 in	826 mm

Feedrates	S.A.E	METRIC
Gyorsjárat – X	472 ipm	12.0 m/min
Gyorsjáratok - Y	472 ipm	12.0 m/min
Gyorsjárat – Z	945 ipm	24.0 m/min

Axis Motors	S.A.E	METRIC
Max. tolóerő X	4100 lbf	18238 N
Max. tolóerő Y	2300 lbf	10231 N
Max. erő a Z tengely irányában	5100 lbf	22686 N

Spindle	S.A.E	METRIC
Orsóorr	A2-6	A2-6
Meghajtórendszer	Direct Speed, Belt Drive	Direct Speed, Belt Drive
Max. teljesítmény	30.0 hp	22.4 kW
Max. sebesség	4500 rpm	4500 rpm
Max. nyomaték	275.0 ft-lbf @ 500 rpm	373.0 Nm @ 500 rpm
Húzócső furata ø	3.0 in	76 mm
Főorsó furatátmérő ø	3.50 in	88.9 mm

Main Spindle C Axis	S.A.E	METRIC
Max. sebesség	60 rpm	60 rpm
Max. teljesítmény	5.0 hp	3.7 kW
Pozicionálás (±)	0.01 °	0.01 °
Fékátmérő	13.9 in	353 mm
Fékezőnyomaték	250 ft-lbf	339 Nm
Vezérlő típusa	Interpolated Motion and Positioning	Interpolated Motion and Positioning

Secondary Spindle	S.A.E	METRIC
Tokmány mérete	8.3 in	210 mm
Orsóorr	A2-5	A2-5
Meghajtórendszer	Direct Speed, Belt Drive	Direct Speed, Belt Drive
Max. teljesítmény	15.0 hp	11.2 kW
Max. sebesség	4000 rpm	4000 rpm
Max. nyomaték	100.0 ft-lbf @ 870 rpm	135.6 Nm @ 870 rpm
Chuck Throat	Ø 2.00 in x 1.95 in DEEP	Ø 50.8 mm x 49.5 mm DEEP
Drawbar Adapter Bore	Ø 1.81 in x 4.52 in DEEP	Ø 46.0 mm x 114.8 mm DEEP
Drawbar Bore (NON-THROUGH)	Ø 1.03 in x 5.00 in DEEP	Ø 26.2 mm x 127.0 mm DEEP
Spindle Bore (without chuck and drawbar installed)	2.31 in	58.7 mm

Secondary Spindle C Axis	S.A.E	METRIC
Max. teljesítmény	5.0 hp	3.7 kW
Max. sebesség	60 rpm	60 rpm
Pozicionálás (±)	0.01 °	0.01 °
Fékátmérő	8.5 in	216 mm
Fékezőnyomaték	140 ft-lbf	190 Nm
Vezérlő típusa	Interpolated Motion and Positioning	Interpolated Motion and Positioning

Secondary Spindle Positioning (M119)	S.A.E	METRIC
Pozicionálás (±)	0.02 °	0.02 °
Fékátmérő	8.5 in	216 mm
Vezérlő típusa	Positioning Only	Positioning Only

Turret	S.A.E	METRIC
Szerszámok száma	12 Stations	12 Stations
Külső és belső szerszámok	Any Combination (will vary with turret)	Any Combination (will vary with turret)
Fúrórúd hátsó térköze (a revolver hátsó részétől)	4.00 in	102.0 mm

Live Tooling	S.A.E	METRIC
Max. sebesség	4000 rpm	4000 rpm
Hajtás-áttétel	1:1	1:1
Szerszámok	BMT65	BMT65

Általános	S.A.E	METRIC
Hűtőközeg-kapacitás	55 gal	208 L

Air Requirements	S.A.E	METRIC
Air Required†	4 scfm @ 100 psi	113 L/min @ 6.9 bar
Belső légtömlő	3/8 in	3/8 in
Csatoló (levegő)	3/8 in	3/8 in
Min. légnyomás	80 psi	5.5 bar

Electrical Specification	S.A.E	METRIC
Orsófordulatszám	4500 rpm	4500 rpm
Meghajtórendszer	Direct Speed, Belt Drive	Direct Speed, Belt Drive
Orsóteljesítmény	30.0 hp	22.4 kW
Bemeneti AC feszültség (háromfázisú) – alacsony	220 VAC	220 VAC
Teljes terhelés áramerőssége (háromfázisú) – alacsony	70 A	70 A
Input AC Voltage (3 Phase) - High*	440 VAC	440 VAC
Full Load Amps (3 Phase) - High*	35 A	35 A

Dimensions - Shipping	S.A.E	METRIC
Belföldi raklap	171.0 in x 90.0 in x 98.0 in	434 cm x 229 cm x 249 cm
Export raklap	171.0 in x 90.0 in x 98.0 in	434 cm x 229 cm x 249 cm
Tömeg	12200 lb	5533.9 kg

*A Haas megmunkálógépek 220 V AC (200–240 V AC) feszültségű üzemre vannak kialakítva. Opcionális belső nagyfeszültségű transzformátor (380 - 480 VAC) minden modellnél elérhető, kivéve az asztali gépeknél, a CL-1-nél, a CM-1-nél és az SR sorozatú felsőmaróknál. Ez az opcionális magas feszültségű belső transzformátor nem terepen telepített; a géppel együtt kell megrendelni.

Az Európába és az Egyesült Királyságba szánt Haas gépek belső nagyfeszültségű, nem szigetelt transzformátorral vannak konfigurálva, hogy 400 VAC-on működjenek, kivéve az asztali gépeket, a CL-1, CM-1 és SR sorozatú lapmarókat.

FIGYELEM! Az opcionális nagy teljesítményű orsóknak nagyobb lehet az áramellátás-szükségletük, mint a hagyományos orsónak. Ha azonban az orsó teljesítménye (kW) nem változik, akkor a teljesítményigény változatlan marad. Ellenőrizze a szükséges áramellátást, mielőtt odavezetné az áramot a géphez.

†A 40-es főorsókúpos DC sorozatú gépek levegőfogyasztása magasabb lehet, ha a szerszámon keresztüli légbefúvás (TAB) aktiválva van.
