Príprava pre pevnú lunetu

Poskytuje základňu na inštaláciu pevnej lunety od iných výrobcov

TECHNICKÝ POPIS

PODROBNOSTI

DOKUMENTY

DOSTUPNÉ NA TÝCHTO STROJOCH

Príprava pre pevnú lunetu – poskytuje potrebnú montážnu plošinu a hydraulické potrubia na inštaláciu pevnej lunety od iných výrobcov, ktorý poskytuje zvýšenú oporu pre obrábanie dlhých tyčí. Na montážnu plošinu je možné umiestniť celý rad automatických aj manuálnych pevných lunet od iných výrobcov. Manuálne sa umiestni pozdĺž lineárnych vodiacich prvkov koníka a zaistí sa mechanickou brzdou. Príprava pre pevnú lunetu vyžaduje možnosť koníka.

Poskytuje montážnu plošinu a montážne body pre pevné lunety od iných výrobcov
Poskytuje možnosť montáže hydraulických potrubí (úhľadne umiestnené mimo dohľadu) z čerpadla do vhodne umiestnených prívodov.
Manuálne polohovanie pozdĺž pojazdu koníka
Zaistí sa na mieste pomocou mechanickej svorky
Vyžaduje možnosť koníka

DOKUMENTY

Situačný výkres

Údaje o príprave pre pevnú lunetu

Čo je súčasťou balíka?

Horizontálna montážna platforma
Mechanická brzda (manuálne polohovanie)

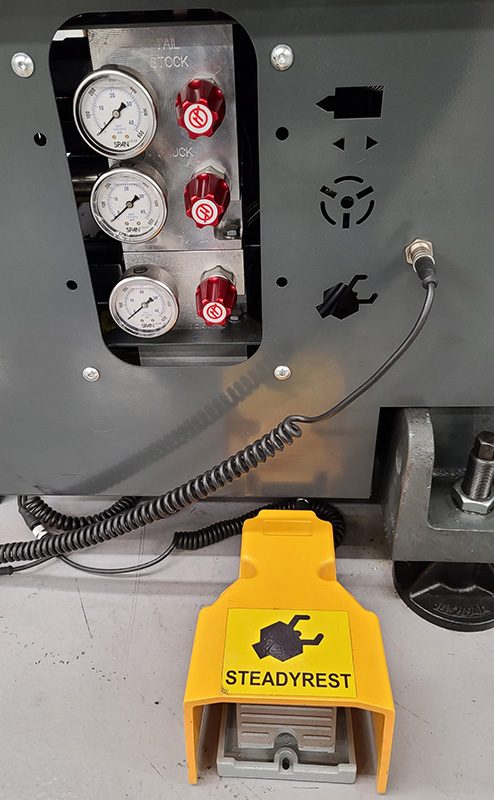

Nožný pedál na ovládanie uchopovačov z trhu náhradných dielov
Nainštalované hydraulické hadice z HPU do pracovnej oblasti
Jednoducho prístupné armatúry JIC-4 vo vnútri krytu
Meradlo hydraulického tlaku a nastavovací gombík

Video poskytovateľa náhradných dielov

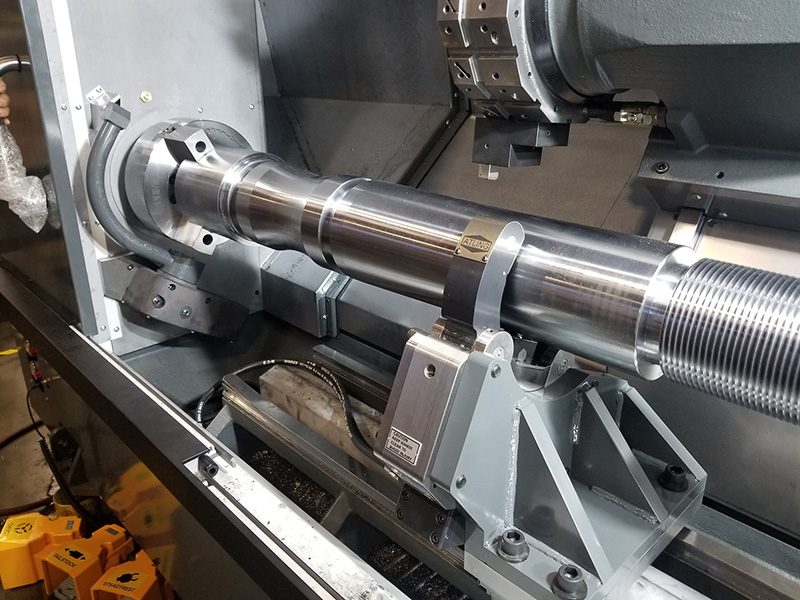

Operácia pevnej podpery

Príprava pre pevnú lunetu je k dispozícii iba na želanie v spojení s koníkom a nezahŕňa uchopovač ani montážnu konzolu. Do montážnych otvorov v platforme možno vložiť rôzne uchopovače s pevnou lunetou z trhu náhradných dielov.

Uchopovače možno otvárať/zatvárať pomocou dodaného nožného pedála alebo pomocou M147 (otvorené) a M146 (zatvorené) v programe obrobkov alebo MDI. Uchopovače možno aktivovať aj manuálne zo správcu ZARIADENIA pomocou klávesu F2 na ovládacom zariadení.

Neprekračujte odporúčaný maximálny tlak pre pevnú lunetu.
Uchopovaciu silu pevnej lunety regulujte úpravou hydraulického tlaku na jednotke hydraulického tlaku (HPU).
Obrobok musí mať hladký sústredný priemer, aby sa dal správne uchopiť. Do čeľustí pevnej lunety nedávajte drsné materiály.
Za zaistenie toho, že diely budú umiestnené vo vnútri pracovného krytu stroja, zodpovedá poskytovateľ pevnej lunety.
Podrobnosti o obmedzeniach pojazdu nájdete na výkrese rozloženia stroja, ktorý ukazuje, kde bude namontovaná pevná luneta.
Na vyhodnotenie upevnenia v stroji sú k dispozícii 3D modely.

Šablóna upevnenia skrutiek na montážnej platforme

Šablóna upevnenia skrutiek na montážnej platforme sa bude líšiť na základe stroja, na ktorom je namontovaná. Šablóna upevnenia skrutiek pozostáva zo 4 rovnomerne rozmiestnených závitových otvorov. Závitové otvory majú hĺbku 3/4-10 UNC-2B X 1" (25 mm).

Pre modely ST-20L až ST-35L (vrátane variantov osi Y) je šablóna 10,938" (277,8 mm) X 3,25" (82,55 mm)

Pre modely ST-40 až ST-55 (vrátane variantov s dlhými lôžkami) je šablóna 14 625" (371,47 mm) X 3,25" (82,55 mm)

* Presné údaje sú uvedené na situačnom výkrese každého stroja.
