TR160


Stůl radiálního čepu dvojité osy 160 mm
  • 1 Vřetena
  • 160 mm Velikost talíře
  • 100 ft-lb Max. krouticí moment
  • 80 °/sec Max. rychlost

美元价格不包括关税、报关费用、保险费和增值税。
USD prices DO NOT include customs duty, customs fees, insurance and VAT.

人民币价格包含关税、报关费用、货运保险和增值税。
CNY prices include customs duty, customs fees, insurance and VAT.

* V Model Machines are only available in CNY pricing
Porovnat stroje
SESTAVENÍ A CENA
Kontaktovat distributora

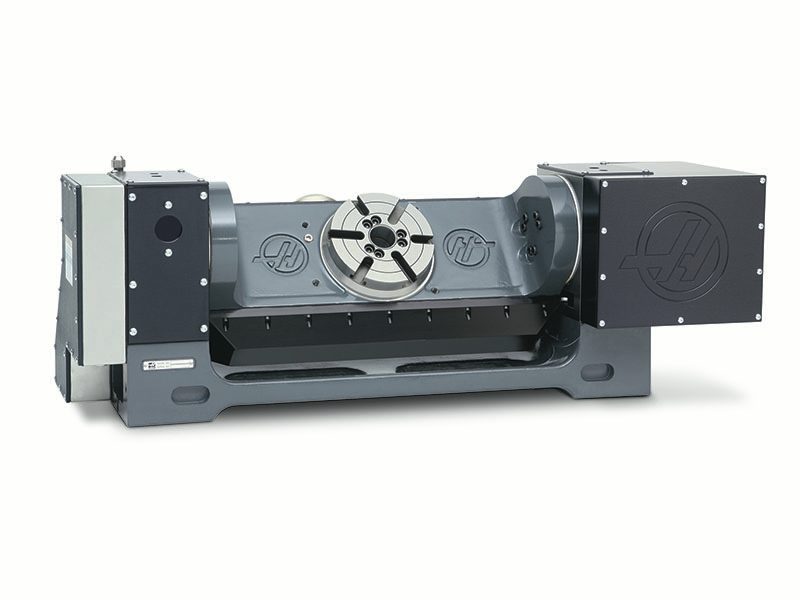

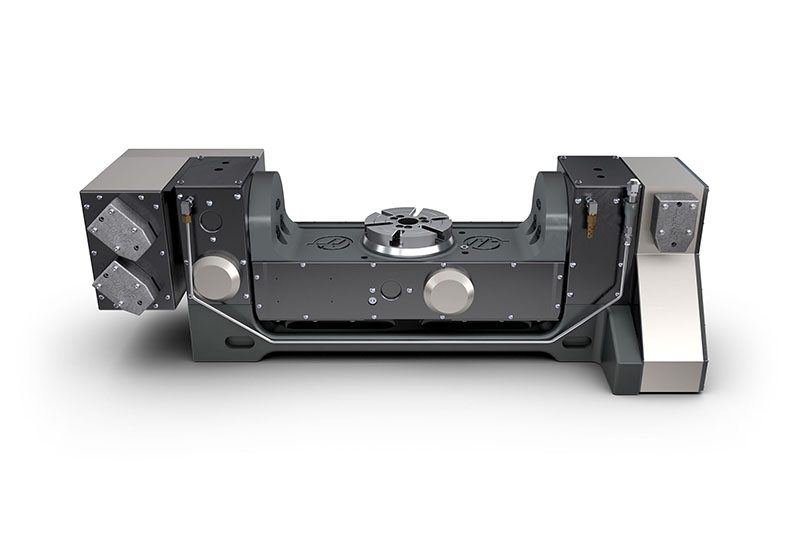

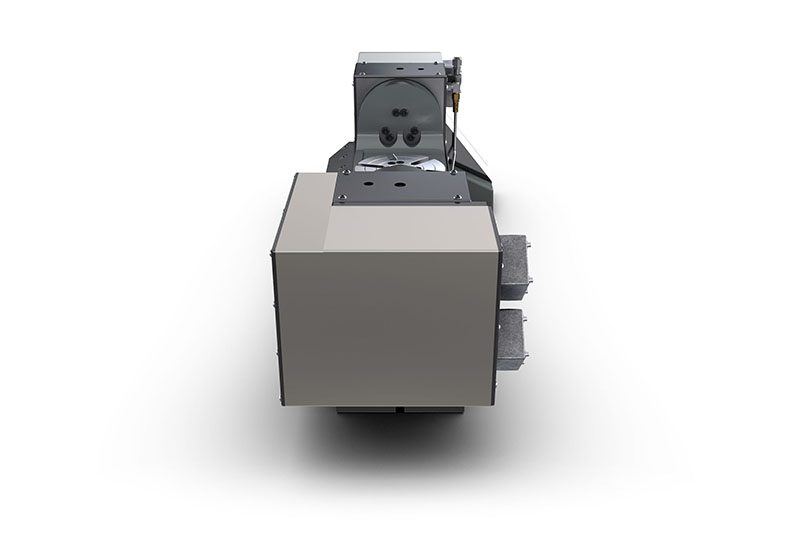

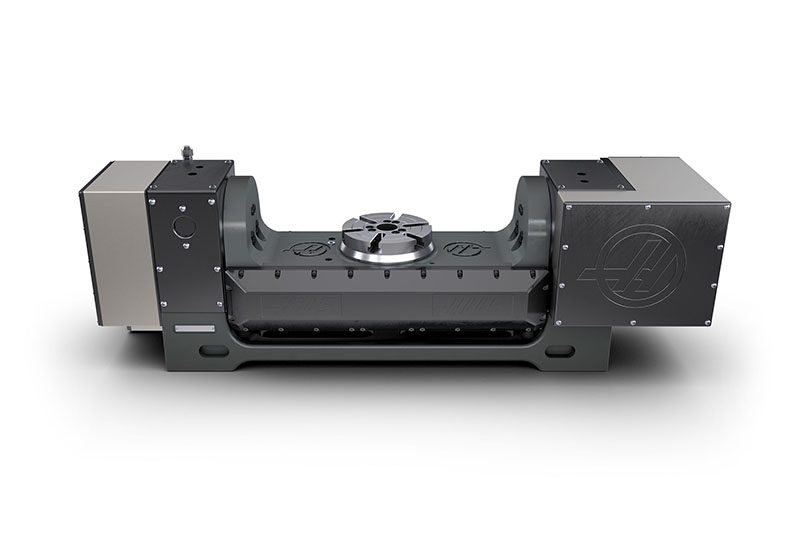

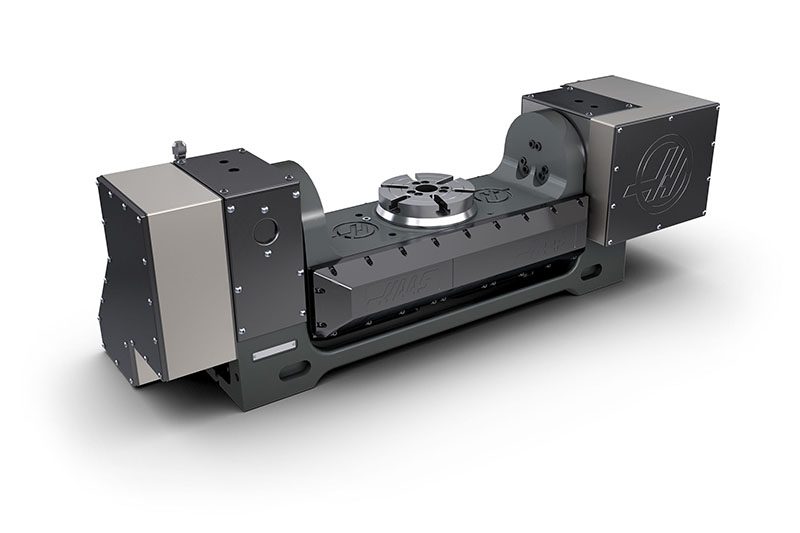

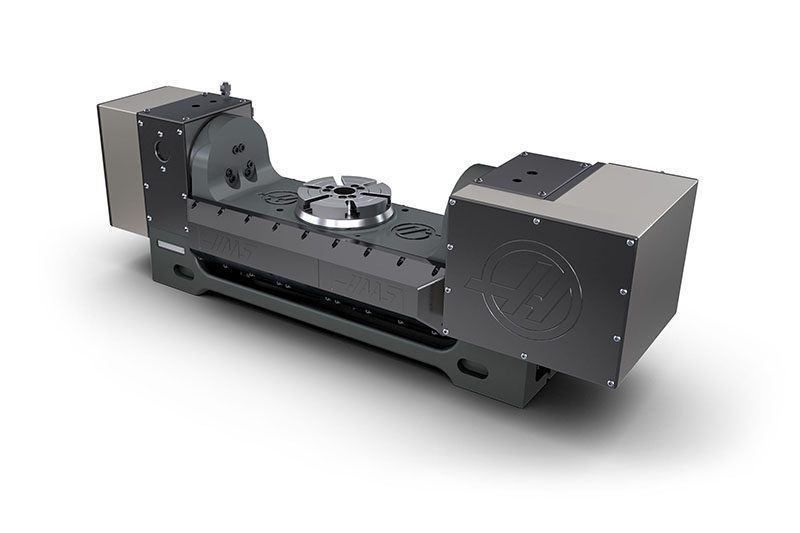

TR160 je otočný stůl radiálního čepu dvojité osy, který nabízí maximální pevnost a přesný výkon pro 3+2 a plné pětiosé obrábění malých až středně velkých dílů. Zpětná vazba otočného měřidla na ose A (naklápěcí) zvyšuje přesnost polohování a opakovatelnost. Jednotku lze vkládat do strojů řady VF-2 a větších strojů řady VF (důrazně se doporučuje prodloužená světlost osy Z).

Vyžaduje frézu Haas s pohonem čtvrté a páté osy a software verze 18.00 nebo novější pro skutečné obrábění se čtvrtou a pátou osou. Zpětná vazba otočného měřidla funguje pouze na frézách Haas vybavených softwarem verze 18.00 nebo novější. Zpětná vazba otočného měřidla nefunguje s otočnou skříní řízení.

  • Dodejte svému stroji schopnosti 4. a 5. osy
  • Snadné zapojování ke strojům Haas
  • Výkon a schopnosti nejlepší v oboru
  • Robustní konstrukce
  • Vyrobeno v USA.
Platter S.A.E METRIC
Průměr talíře 6.30 in 160 mm
Max. hmotnost na talíři 80 lb 36.3 kg
Max. oběh obrobku 17.5 in 445 mm
Počet standardních T-drážek 6 @ 60° 6 @ 60°
Spindle – A (tilt) S.A.E METRIC
Max. rychlost 80 °/sec 80 °/sec
Max. krouticí moment 150 ft-lbf 203 Nm
Zpětná vůle 30 arc-sec 30 arc-sec
Převodový poměr 63:1 63:1
Časování 2:1  2:1
Brzdný moment při 100 psi / 6,9 bar 200 ft-lbf 271 Nm
Spindle – B (rotary) S.A.E METRIC
Max. rychlost 80 °/sec 80 °/sec
Max. krouticí moment 100 ft-lbf 136 Nm
Max. vyosení 0.0005 in 0.013 mm
Zpětná vůle 30 arc-sec 30 arc-sec
Převodový poměr 63:1 63:1
Časování 2:1  2:1
Brzdný moment při 100 psi / 6,9 bar 100 ft-lbf 136 Nm
Indexing – A (tilt) S.A.E METRIC
Max. otáčení/krok ± 120 ° ± 120 °
Rozlišení 0.001 ° 0.001 °
Přesnost (±) ± 15 arc-sec ± 15 arc-sec
Opakovatelnost 10 arc-sec 10 arc-sec
Indexing – B (rotary) S.A.E METRIC
Max Rotation/Step (with rotary control) 999.999 ° 999.999 °
Rozlišení 0.001 ° 0.001 °
Přesnost (±) ± 15 arc-sec ± 15 arc-sec
Opakovatelnost 10 arc-sec 10 arc-sec
General S.A.E METRIC
Provozní teplota (max. okolní) 100 °F 38 °C
Air Requirements S.A.E METRIC
Max. tlak vzduchu 150 psi 10.3 bar
Hmotnost S.A.E METRIC
Stůl 425 lb 193.0 kg
Bezkartáčové řízení – 1 osa 14.2 lb 6.4 kg
Dimensions - Shipping S.A.E METRIC
Export Crate 49 in x 21 in x 25 in 125 cm x 53 cm x 64 cm
Hmotnost 520 lb 236.0 kg
