Tento postup ukazuje, ako ukotviť rôzne komponenty balíka Haas Cobot.

Materiály potrebné na inštaláciu kotiev:

• 09-0767 – 4-balenie 1/2" zasúvacieho ukotvenia
• 09-0766 – 5/8" ukotvovací vrták s kartáčom
• 09-0768 – 1/2" nástroj na nastavenie zasúvacieho ukotvenia
• 09-0769 - 1/2-13 x 5/8 SHCS 4-balenie
• 09-0770 - 1/2-13 x 1-1/4 SHCS 4-balenie

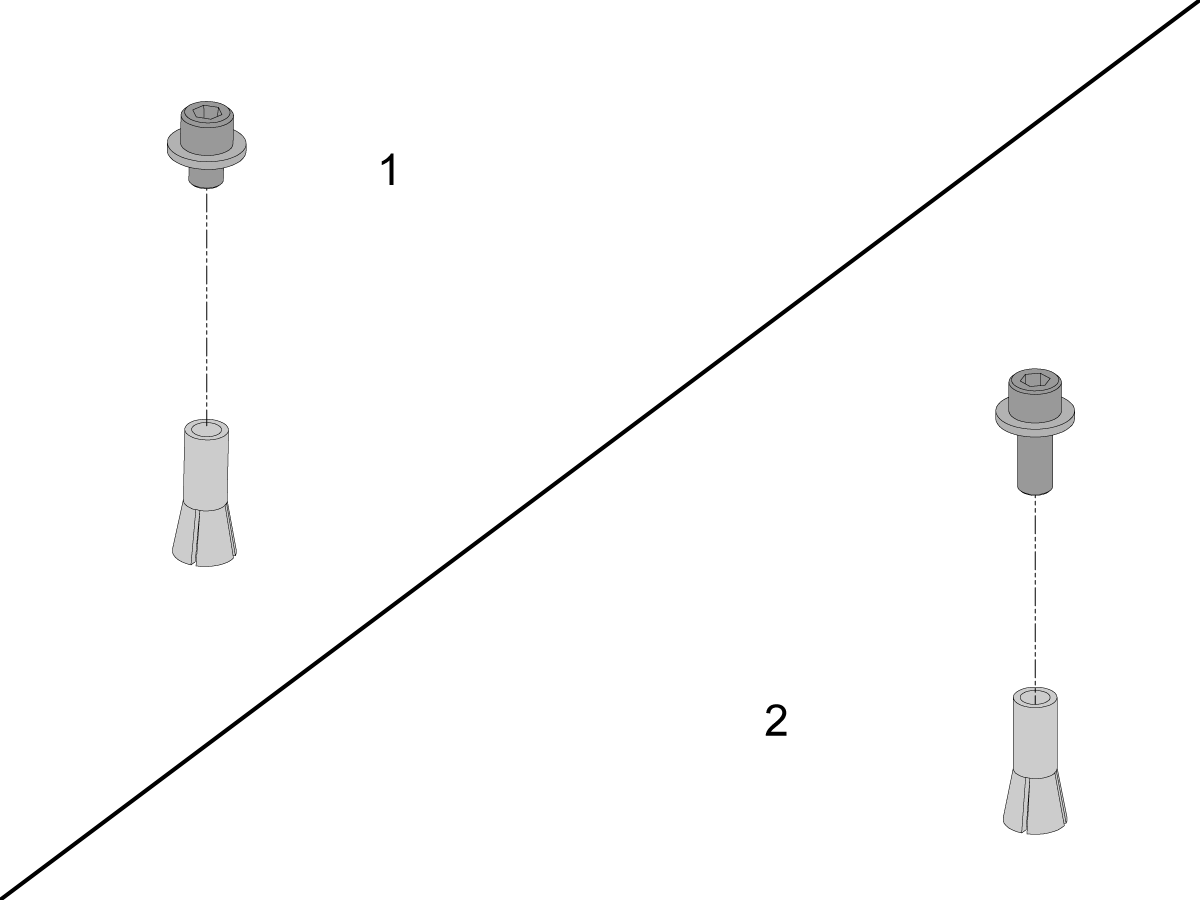

1/2" x 5/8" SHCS (09-0769) [1] je možné použiť na ukotvenie:

• 09-0942 – Stôl na valivé obrobky
• 09-0744 – Stôl na obrobky HC5

• 09-0611 – Teleskopický stojan Cobot 24-36"
• 09-0954 – Montážna doska svetelnej clony
• 09-0958 - Stanica na preklopenie obrobkov

Použite 5/8" ukotvovací vrták (09-0766) na vyvŕtanie otvorov na ukotvenie do zeme. Vyvŕtajte do hĺbky 2,0" tak, aby bolo možné vložiť kotvu.

Dôležité:Uistite sa, že vrták je kolmo na základňu.

Kotvy [1] vložte do vyvŕtaných otvorov.

Pomocou kladiva [2] sa uistite, že kotvy sú zarovnané so základňou, ako je znázornené na obrázku [3].

Každú kotvu vložte do betónu nastavovacím nástrojom [1] a kladivom [2].

Uistite sa, že sú kotvy v jednej rovine [3], použite nastavovací nástroj ako meradlo.

Dôležité:Uistite sa, že kotva nie je až príliš popohnaná do otvoru. Kotvy musia byť zarovnané so základňou.

V častiach nižšie nájdete informácie, kde umiestniť každú kotvu a aké náradie použiť v závislosti od kotvenej položky.

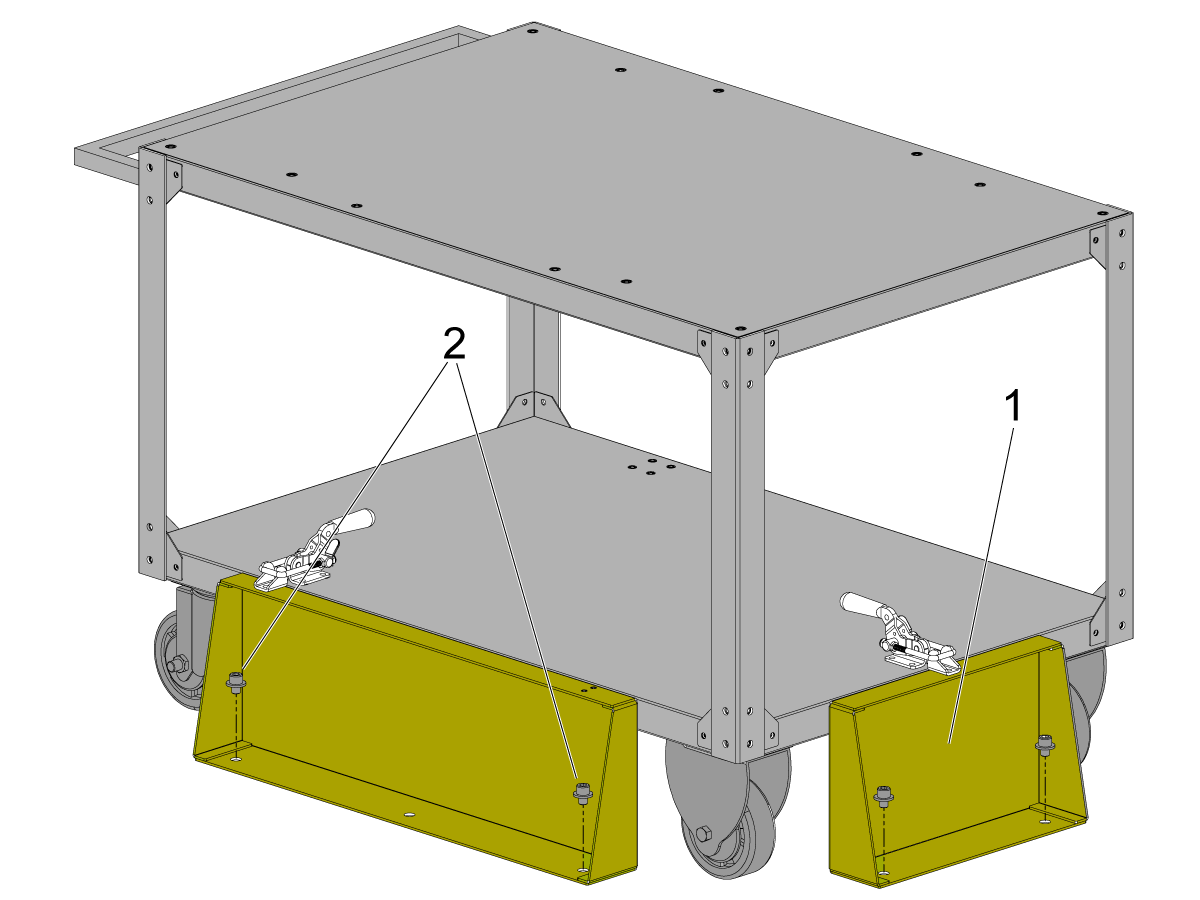

Umiestnite stôl na valivé obrobky [1] na požadované miesto.

Kotviace dosky [2] pripevnite k stolu na obrobky pomocou zaisťovacích svoriek [3].

Označte 5 miest ukotvenia [4], ktoré budú držať kotviace dosky [2] na mieste.

Po označení týchto miest presuňte stôl na obrobky preč z cesty, aby bolo možné nastaviť kotvy.

Pozrite si hornú časť, kde nájdete informácie o nastavení kotiev do základne.

Umiestnite stôl na obrobky späť nad vyvŕtané kotvy.

Kotviace dosky [1] pripevnite k zemi pomocou skrutiek 1/2" x 5/8" SHCS a podložiek [2] na upevnenie ku kotvám.

Poznámka: Kotvy nie sú na obrázku zobrazené, pretože sú nainštalované pod základňou.

Keď je stojan nastavený v požadovanej polohe, označte 4 body pre zasúvacie kotvy.

Po označení presuňte stojan, aby ste mohli nainštalovať kotvy.

Pozrite si časť vyššie, kde nájdete informácie o inštalácii zasúvacích rozširujúcich kotiev.

Po nainštalovaní kotiev pripevnite stojan [1] k základni pomocou 4 1/2" x 1 1/4" SHCS a podložiek [2].

Poznámka: Kotvy nie sú na obrázku zobrazené, pretože sú nainštalované pod základňou.

Umiestnite stanicu na preklopenie obrobku [1] do požadovanej polohy.

Po uvedení do správnej polohy označte 4 montážne miesta [2]. Toto bude miesto, kde sú kotvy nainštalované.

Pri inštalácii kotiev posuňte stanicu na preklopenie obrobku z cesty.

Pozrite si hornú časť, kde nájdete informácie o nastavení kotiev do základne.

Po páde kotiev na miesto umiestnite stanicu na preklopenie obrobku späť do požadovanej polohy nad kotvy.

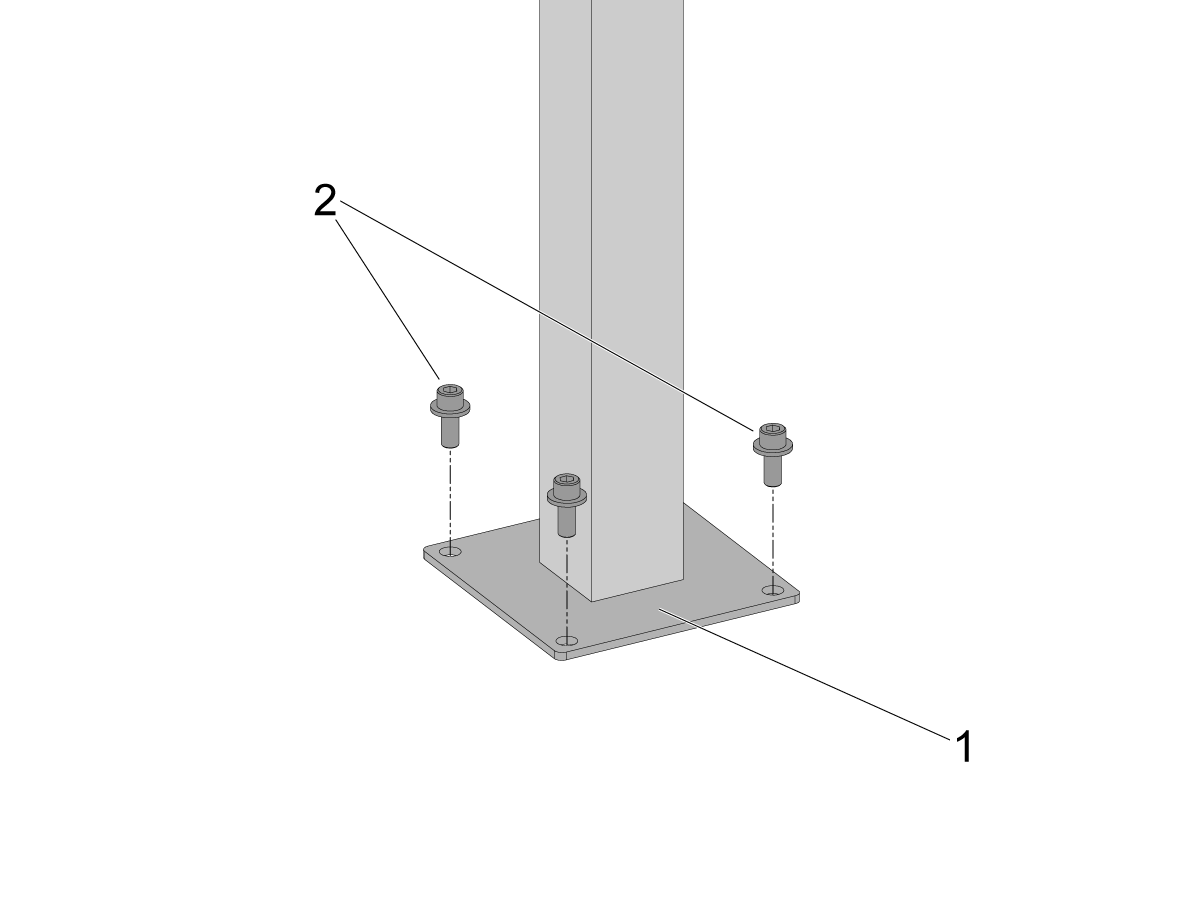

Upevnite základňu stanice na preklápanie obrobkov [1] k ukotveniam v základni pomocou 4 1/2" x 1 1/4" SHCS [2].

Poznámka: Kotvy nie sú na obrázku zobrazené, pretože sú zapustené do základne.

Ak chcete ukotviť stĺpiky svetelnej clony na mieste, umiestnite svetelnú clonu do požadovanej polohy.

Poznámka: Pri viacstranných svetelných clonách sa pred ukotvením uistite, že sú správne zarovnané. Pokyny na ich správne zarovnanie nájdete v časti Svetelná clona – inštalácia .

Na montážnej doske svetelnej clony [1] označte umiestnenia 4 miest ukotvenia [2].

Po označení posuňte svetelnú clonu tak, aby sa mohli nainštalovať kotvy.

Pozrite si hornú časť, kde nájdete informácie o nastavení kotiev do základne.

Po nastavení kotiev posuňte stĺpiky svetelnej clony späť do polohy tak, aby bola montážna doska [1] zarovnaná s kotvami.

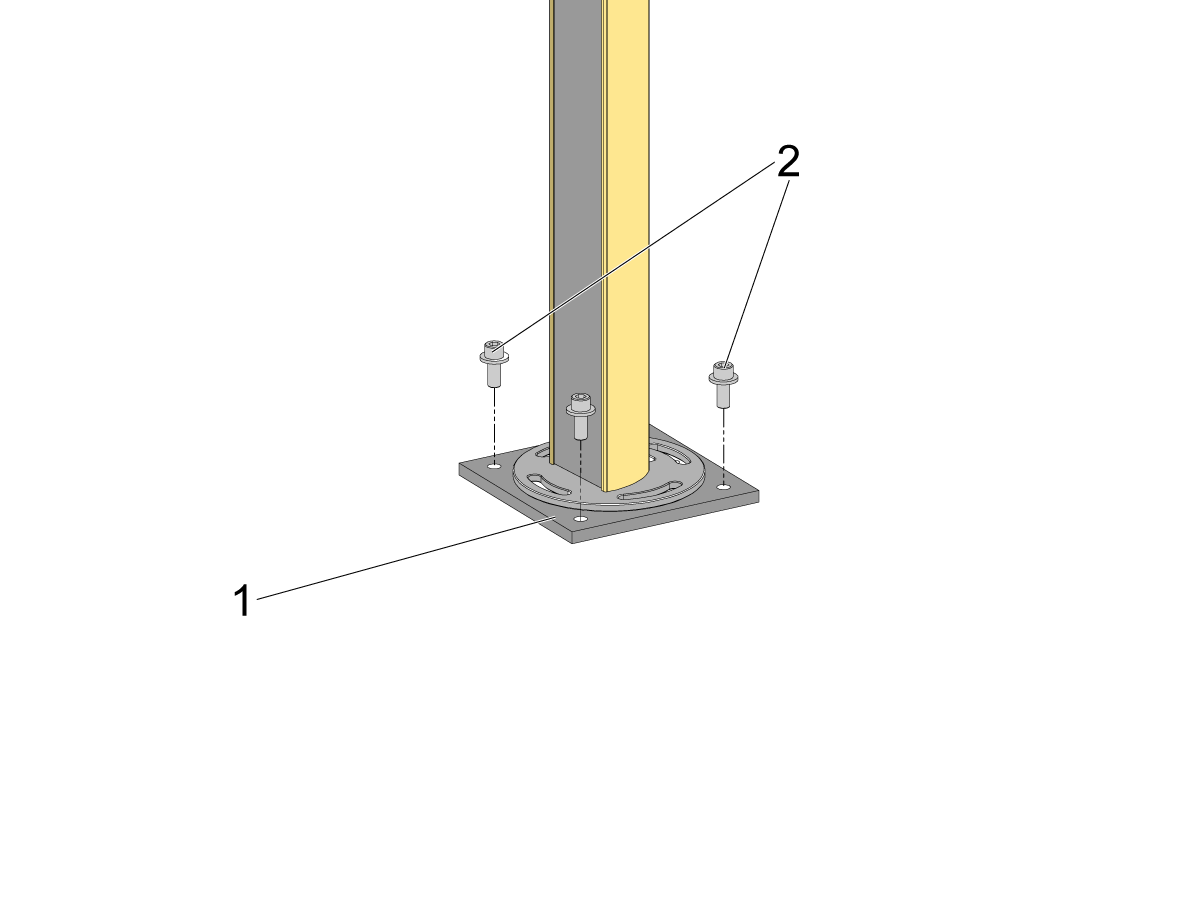

Použite 4 1/2" x 1 1/4" skrutky s vnútorným šesťhrannom a podložky [2] na upevnenie montážnej dosky k ukotveniam.

Poznámka: Kotvy nie sú na obrázku zobrazené, pretože sú nainštalované pod základňou.
