Este capítulo proporciona información sobre qué mantenimiento se necesita para el enrutador de hoja Haas.

Este procedimiento demostrará la ubicación y la aplicación de grasa a los bastidores del motor del SR-3015.

Nota: Las cubiertas de los bastidores se han ocultado en las ilustraciones que se muestran en este procedimiento para mayor claridad, pero no es necesario retirarlas para la aplicación de grasa.

Nota: Hay 2 bastidores para el eje Y y solo 1 para el eje X

Este procedimiento mostrará cómo eliminar el exceso de lubricante que gotea por las guías lineales del eje Z en una bandeja de recogida.

Retire los tornillos de pulgar [1] en los lados y luego deslice la bandeja de goteo [2] hacia abajo. Limpie la bandeja de goteo y vuelva a instalarla en su lugar.

Nota: Al instalar la bandeja de goteo, asegúrese de que esté debajo de la cubierta metálica de la máquina [3].

Este procedimiento mostrará cómo eliminar el exceso de lubricante que gotea por las guías lineales del eje Z en una bandeja de recogida.

Retire los tornillos de pulgar [1] en los lados y luego deslice la bandeja de goteo [2] hacia abajo. Limpie la bandeja de goteo y vuelva a instalarla en su lugar.

Nota: Al instalar la bandeja de goteo, asegúrese de que esté debajo de la cubierta metálica de la máquina [3].

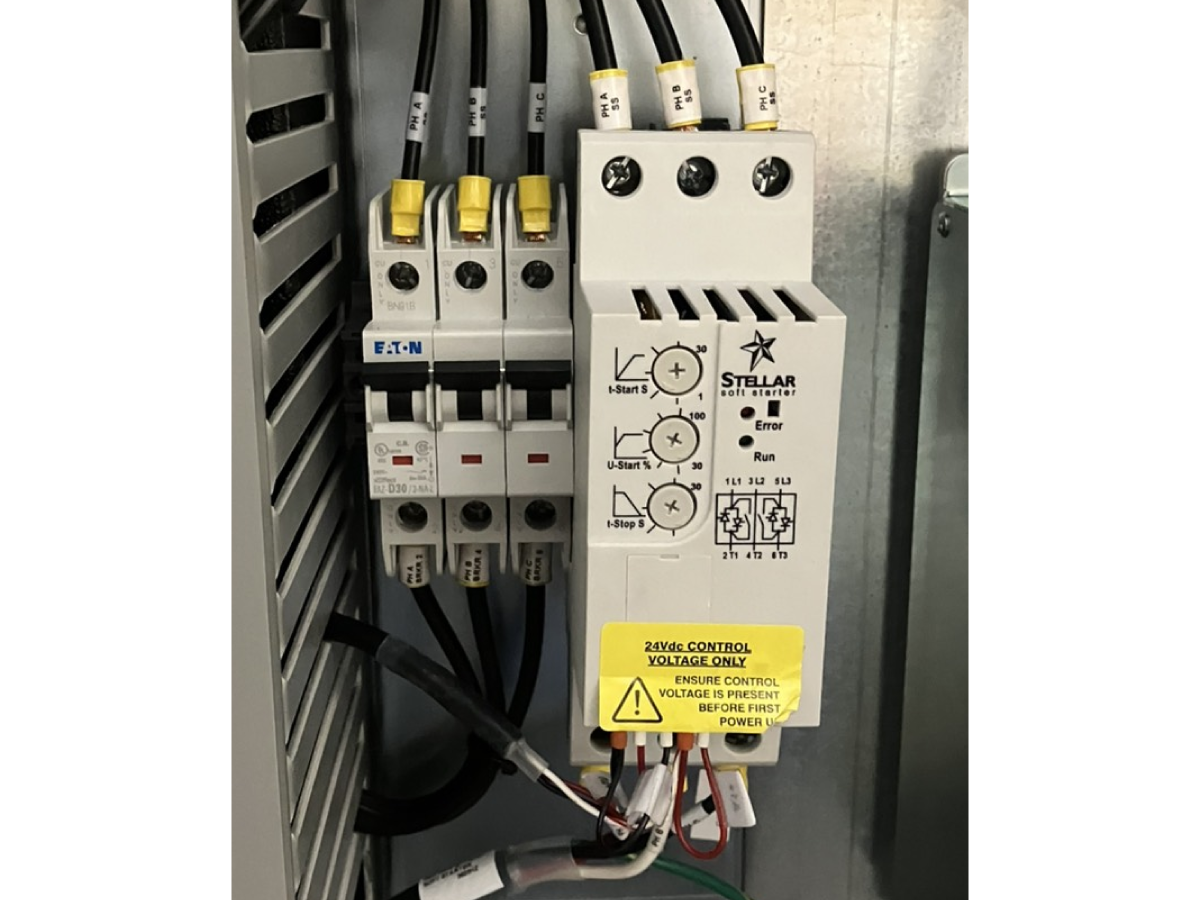

Este procedimiento mostrará cómo instalar el disyuntor de arranque suave para su máquina SR-P.

Se recomienda pedir el siguiente kit de servicio a las máquinas SR-P que tienen problemas con la bomba de vacío o el arrancador suave y que no vienen con el disyuntor de arranque suave instalado en la máquina. Este kit también es un reemplazo individual para máquinas SR-P que necesitan reemplazar su disyuntor de arranque suave:

Este procedimiento se aplica a los siguientes kits de servicio:

• 93-5828 SR-P VACUUM PUMP BRKR KIT

Desconecte y retire el riel din original y el arrancador suave del gabinete eléctrico.

Instale el nuevo riel din de cinco pulgadas [1] en el conjunto del soporte del ventilador del servoamplificador del sub-husillo utilizando los dos tornillos PPHS 10-32 proporcionados.[2]

Deslice la primera tapa del extremo del riel DIN [1] en el riel DIN.

Deslice el disyuntor de arranque suave [2] del kit de servicio sobre el riel DIN.

A continuación, deslice el arranque suave [3] en el riel DIN junto al disyuntor de arranque suave.

Por último, deslice la segunda tapa del extremo del riel DIN [4] sobre el riel DIN para fijar los disyuntores y el arrancador más suave.

Conecte el cable 33-1595 T1/T2/T3 K1-SS [1] del contactor M1 al disyuntor de arranque suave.

Conecte el cable 33-1618 SR SS A BRKR CBL 2FT [2] del disyuntor de arranque suave al arrancador suave.

Este procedimiento le mostrará cómo abrir los eslabones de la cubierta del portacables para las máquinas SR.

Utilice un destornillador de cabeza plana pequeño para empujar a través de la ranura del orificio derecho en el eslabón de la cubierta del portacables y haga palanca ligeramente en ese lado como se muestra en la imagen.

En el lado izquierdo de la cubierta, utilizando la misma técnica, utilice el destornillador de cabeza plana para hacer palanca ligeramente sobre la cubierta.

El eslabón de la cubierta debe verse así después de hacer palanca en ambos lados.

Tire ligeramente hacia arriba hasta el lado apalancado del eslabón de la cubierta del portacables y deslícelo para sacarlo del portacables.

Repita los pasos anteriores para quitar tantos eslabones de cubierta del portacables como sea necesario.

Las cubiertas del eslabón del portacables deben volver a colocarse en el portacables en la orientación correcta.

La parte curva de la cubierta del eslabón de la cubierta del cable debe estar metida debajo del eslabón de la cubierta que viene antes.

Los clips del eslabón de la cubierta deben alinearse con las extrusiones del eslabón del portacables.

Una vez alineados, vuelva a colocar la cubierta del eslabón en su lugar.
