GM-2

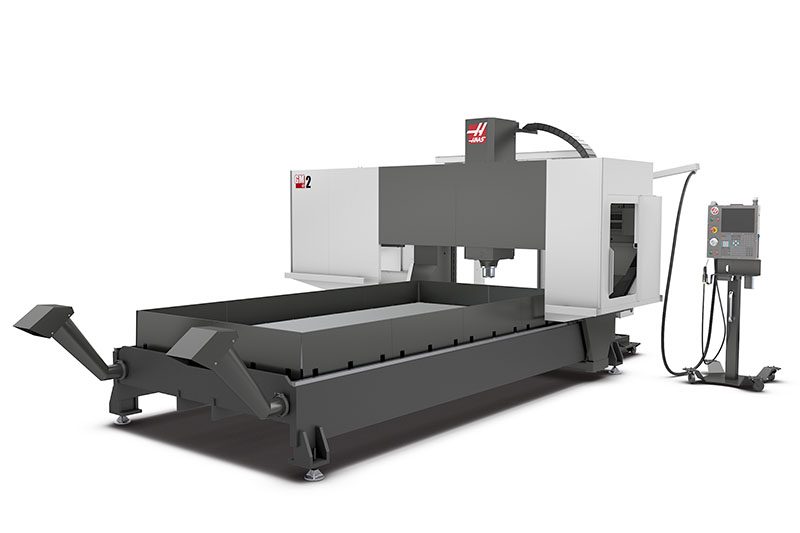

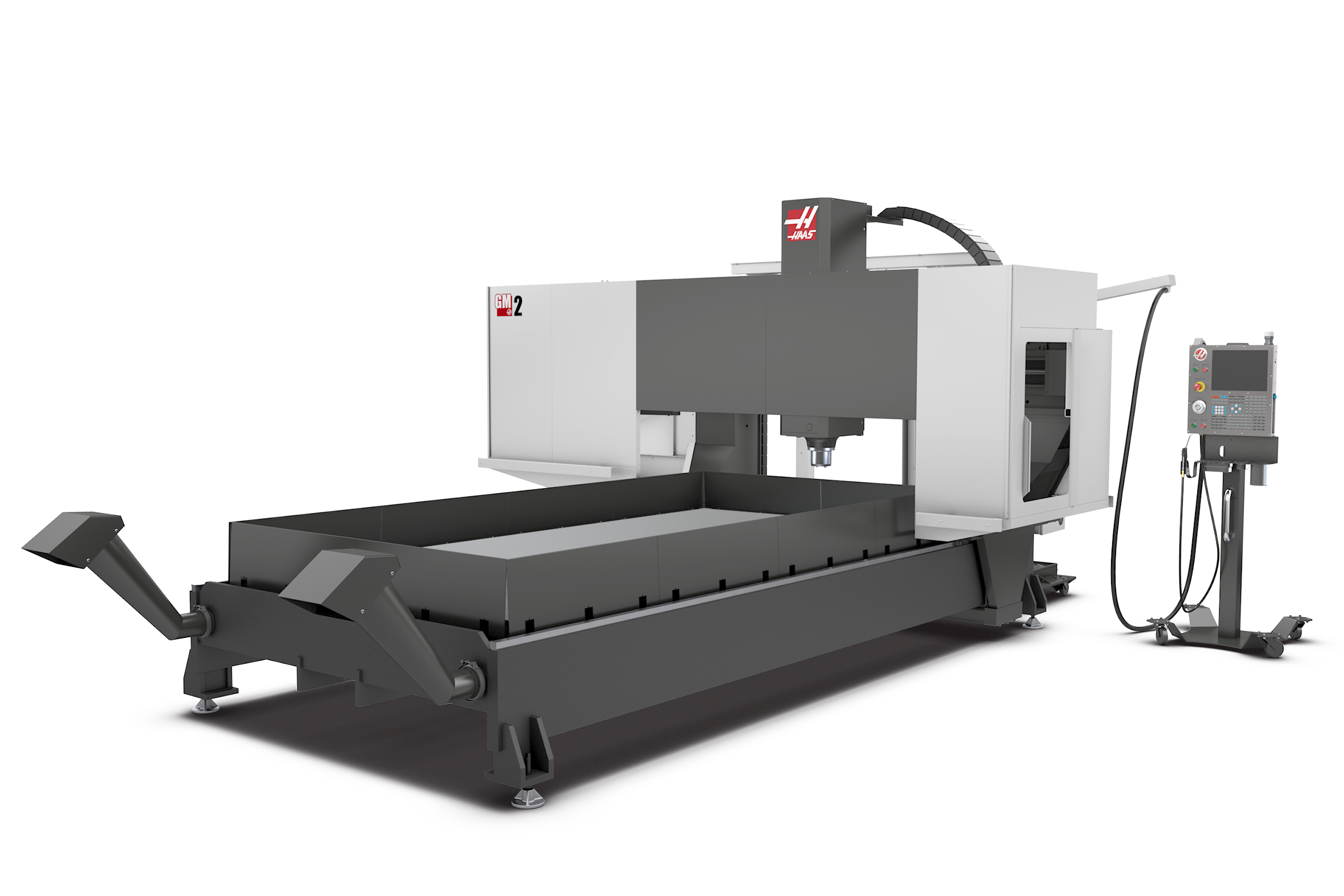

Uma evolução da nossa plataforma de pórtico router, a fresadora de pórtico GM-2 é uma máquina fresadora de estrutura grande, capaz de uma significativa remoção de metal. Abaixo encontra uma comparação das características que diferenciam a GM-2 (fresadora de pórtico) da GR-712 (pórtico router).

Melhorias à conceção da fresadora de pórtico:

• Melhor conceção do pórtico
• Dois parafusos esféricos para o eixo X
• Conjunto da Cabeça do spindle GM/UMC
• Torque máximo
• Maior impulso do eixo
• Maior capacidade do trocador de ferramenta
• Mais percurso do eixo Z
• Parafusos sem fim para remoção de limalha
• Betoneira de controlo autónoma

Para permitir que a fresadora de pórtico realize cortes muito mais exigentes, reforçamos o eixo X significativamente e reformulámos a conceção das colunas do conjunto do pórtico para melhorar a estabilidade e a rigidez. Os trilhos guia lineares mais frontais do eixo X estão agora perfeitamente à frente da ponte, deslocando o centro de gravidade para trás, pelo que os trilhos do eixo X têm agora a sua carga mais bem distribuída. Além disso, existem agora quatro trilhos guia lineares por cada lado, e cada trilho dispõe de um índice de carga mais elevado do que o existente para as máquinas da série do pórtico router.

Para tirar pleno proveito da melhoria da conceção da coluna e da ponte, melhorámos o sistema de comando do eixo X ao adicionar um segundo parafuso esférico/conjunto do motor ao eixo X. A deslocação do pórtico de forma sincronizada, a partir de ambos os lados, em vez de ser feita através de um único ponto de conexão ao centro, garante que o pórtico permanece estável e firme enquanto se movimenta, evitando um enviesamento.

Os dois conjuntos do motor do eixo X também resultam numa quase duplicação do impulso do eixo X da máquina, proporcionando mais força para cortes exigentes e uma remoção de material mais célere.

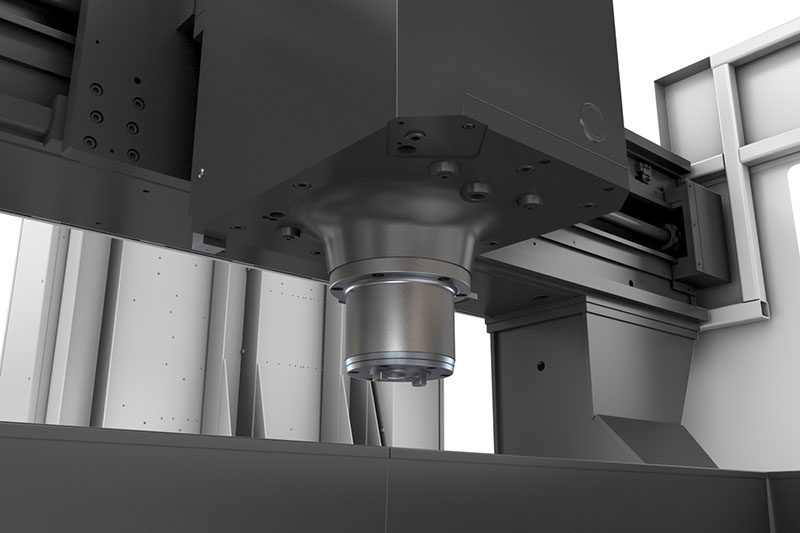

O destaque da GM-2 é o seu potente spindle de acionamento direto de 30 cv (22,4 kW). Trata-se do mesmo spindle de elevado desempenho utilizado nas nossas fresadoras das séries VF, EC e UMC – agora disponível para lidar com os seus maiores trabalhos nesta grande máquina de estrutura aberta.

A versão base da GM-2 vem equipada com um spindle de 8100-rpm, que é excelente para qualquer tipo de trabalho de maquinagem. Para operações de maquinagem de alta velocidade e elevadas taxas de avanço com pequenas ferramentas, estão disponíveis spindles de alta velocidade de 10 000 rpm e 15 000 rpm. Esses spindles são capazes de operar a elevadas rpm, sem sacrificarem o torque disponível a baixas velocidades ou a potência das elevadas velocidades.

A GM-2 incorpora ainda o sólido conjunto de cabeça do spindle da nossa extremamente bem-sucedida UMC-1000, que utiliza trilhos guia lineares com um índice de carga muito mais elevado, para maior rigidez, transformando o nosso pórtico router muito bem-sucedido numa máquina fresadora de pórtico de elevado desempenho.

Esta alteração significa ainda que estão disponíveis na GM-2 opções de alta produtividade como a refrigeração através do spindle e o jato de ar através da ferramenta.

A combinação melhorada da GM-2 em termos de spindle/motor leva a que esteja disponível mais do triplo do torque e o dobro da taxa de potência do spindle, quando comparado com o pórtico router GR-712.

Obtém 90 ft-lb (122 Nm) de torque às 2000 rpm, e um sistema vector drive de 30 cv (22,4 kW) – exatamente o mesmo desempenho que obtém dos nossos muito populares modelos das séries VF e UMC. A partir de agora deixa de ter de sacrificar elevadas taxas de remoção de metal por uma imensa área de trabalho.

O reforço da potência e da rigidez do spindle não querem dizer nada se não conseguir que o mecanismo de corte atravesse o material. Assim, reforçamos o pórtico da GM-2, assim como a coluna, a ponte e os conjuntos da cabeça do spindle, para conseguirem aguentar as forças adicionais geradas durante cortes exigentes, e, a par disso, adicionamos um segundo parafuso esférico/conjunto do motor ao eixo X, para aumentar o impulso do eixo.

O impulso do eixo X da GM-2 aumentou 80% para 4500 lbf (20 017 N), e o do eixo Y aumentou 60% para 1650 lbf (7340 N) – mais do que o suficiente para cortes exigentes e uma célere remoção de material.

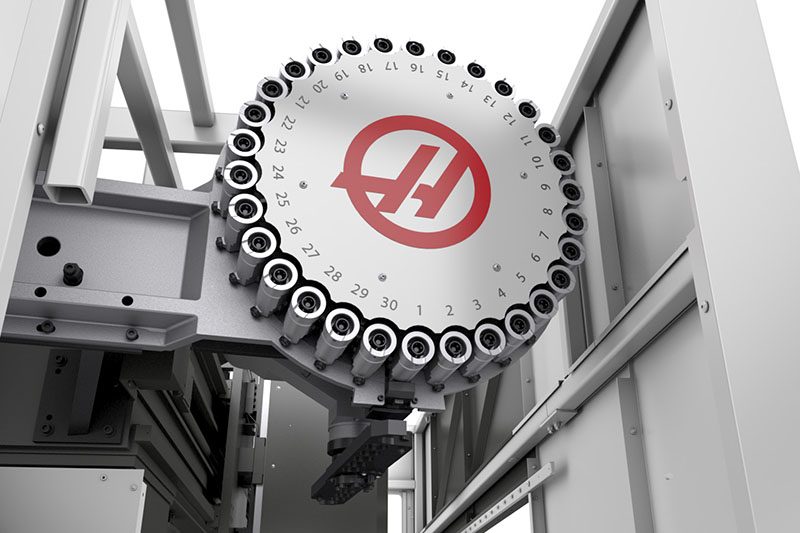

A GM-2 também inclui o nosso trocador de ferramenta de instalação lateral 30+1, dotado de um carrossel de elevada velocidade e posicionamento direto. Este trocador de ferramenta mais do que triplica a capacidade da ferramenta em comparação com os nossos pórticos router da série GR, e comporta os benefícios acrescidos de trocas de ferramentas muito mais rápidas e armazenamento de ferramentas fora da área de maquinagem.

Ao adicionarmos a fundição da cabeça do spindle e o conjunto do motor do spindle dos modelos da série UMC, conseguimos facilmente aumentar o percurso do eixo Z nos modelos de pórtico router.

Com efeito, duplicámos o percurso do eixo Z de 11" (279 mm) para 22" (559 mm).

Além disso, aumentámos as dimensões no que se refere à distância do nariz do spindle para mesa, para proporcionar mais espaço para aquele que é o habitual dispositivo de aperto utilizado em aplicações de fresagem. A distância do nariz do spindle para mesa mínima aumentou de 2,5" (64 mm) na GR-712 para 4" (102 mm) na GM-2. A distância do nariz do spindle para mesa máxima aumentou de 13,5" (343 mm) na GR-712 para 26" (660 mm) na GM-2.

Uma maior potência no spindle significa que gerará muito mais limalhas a cada hora.

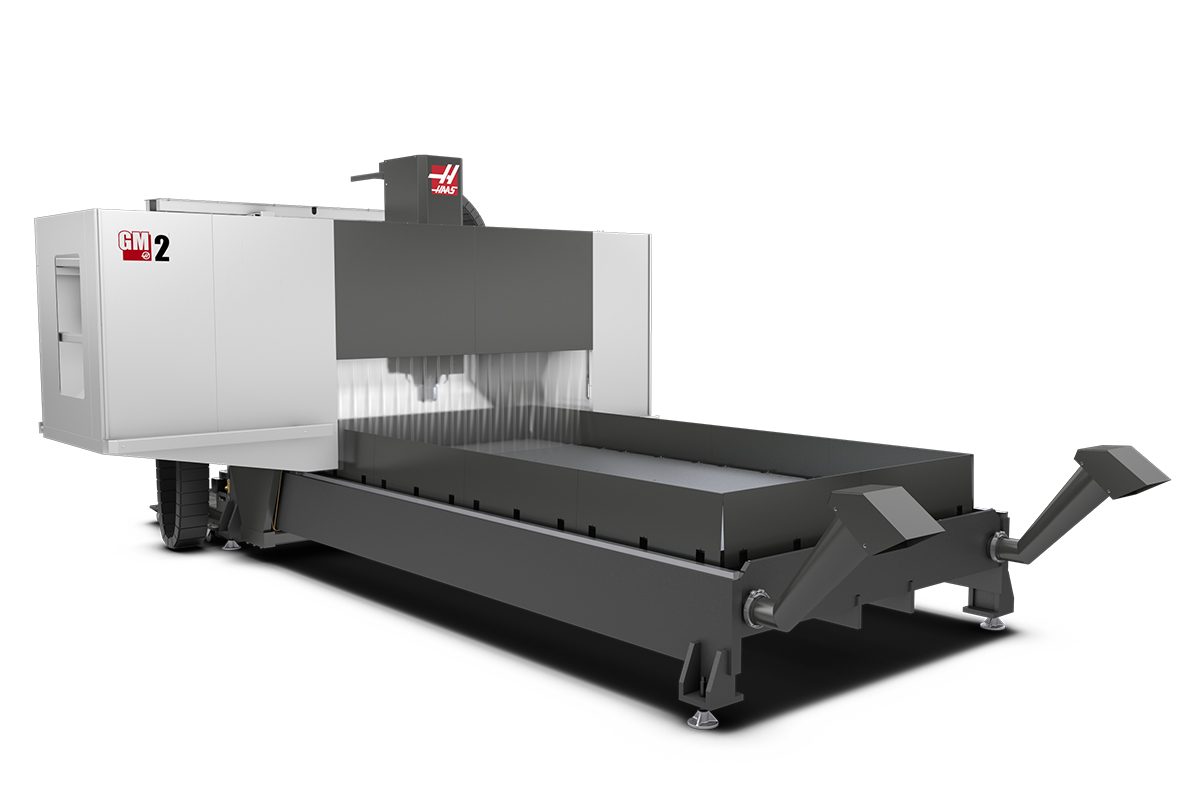

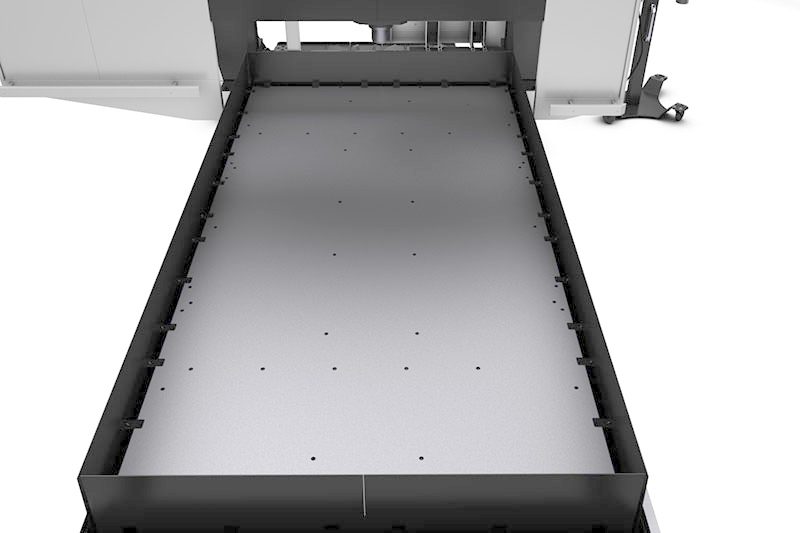

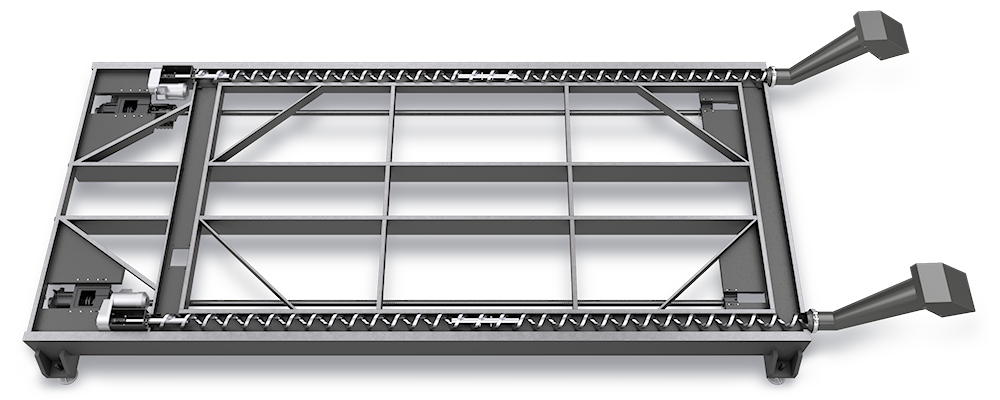

A versão base da GM-2 vem equipada com transportadores de parafuso sem fim de limalha dupla – um em cada lado da mesa, ao longo do eixo X. A máquina vem também equipada com painéis amovíveis de proteção contra salpicos, que ajudam a circunscrever à mesa a maioria dos salpicos da refrigeração, sendo que tais painéis são fáceis de remover, para que as limalhas e a refrigeração possam ser escovadas para as calhas dos parafusos sem fim situadas em ambos os lados da mesa.

Todos os modelos da série GM vêm também equipados com compartimentos de percurso com proteções de limalha flexíveis. Essas faixas de plástico transparente sobrepostas criam uma “cortina” flexível que faz com que as limalhas e a refrigeração provenientes da ferramenta de corte fiquem circunscritas à área em torno do spindle, dentro do compartimento de chapa.

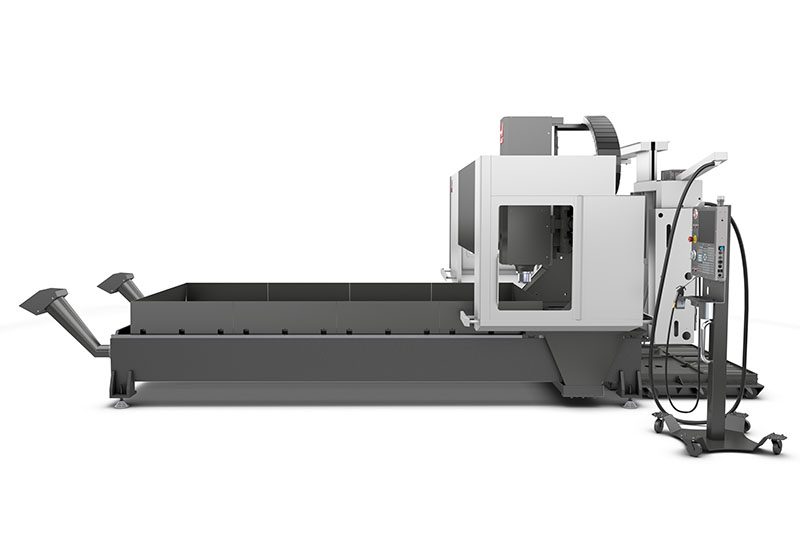

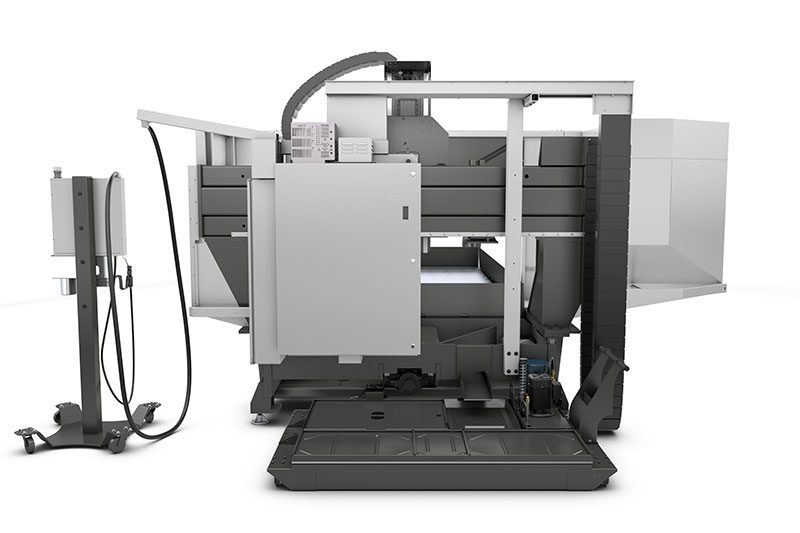

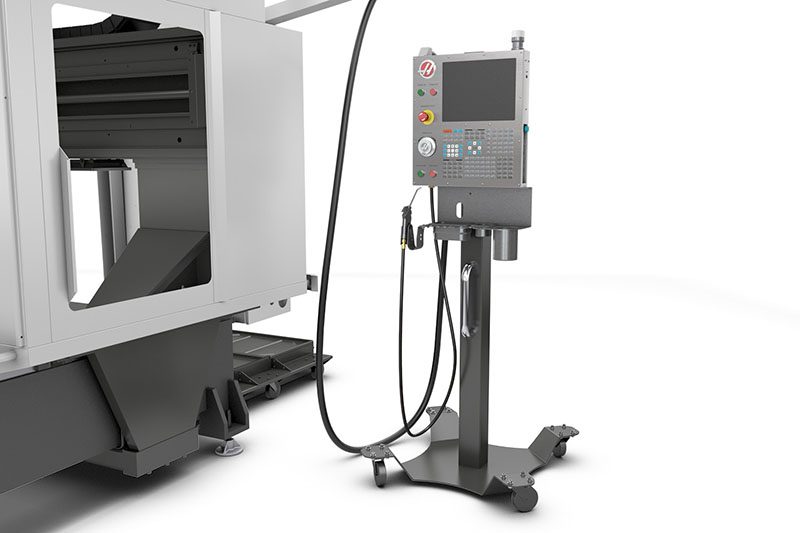

A anexo de controlador autónoma da GM-2, numa base sobre rodas, permite que o operador o desloque para qualquer posição que seja conveniente, em vez de o ter permanentemente fixo ao painel elétrico situado no extremo da máquina, como acontece nos modelos de pórtico router.

A máquina também utiliza sensores de segurança por contacto mais convenientes, para que possa agora aproximar-se da máquina sem acionar uma condição de suspensão de avanço. Na verdade, tem de ser detetado pelo sensor de segurança para desencadear uma interrupção do avanço. Isto permite que o operador trabalhe de forma segura na mesa, longe da área de maquinagem, enquanto a máquina está a operar.
