Minimálne množstvo maziva (MQL) – inštalácia

AD0150

Úvod

Voliteľné mazanie v minimálnom množstve má tieto funkcie:

  • Nádrž na olej a rozprašovač neustále nastriekajú malé množstvo oleja na rezný nástroj.
  • Chladiaca kvapalina nie je potrebná.
  • Obrobok sa dá počas prevádzky stroja vidieť ľahšie.
  • Povrchová úprava je hladšia.
  • Suché triesky uľahčujú recykláciu.

Kompatibilita so strojom

  • Na inštaláciu systému MQL je potrebná automatická vzduchová pištoľ (AAG).

Tento postup sa vzťahuje na nasledujúce sady:

  • P/N: MAZIVO MIN. QTY, SYSTÉM MAZANIA MIN. MNOŽSTVA
  • 93-1000289: SYSTÉM MAZANIA V MINIMÁLNOM MNOŽSTVE

Vyžadované nástroje

  • Vrták
  • Vrták veľkosti 27 (0.144")

Šablóna

Niektoré stroje nemajú na pravom prednom paneli značky pre otvory konzoly. U týchto strojov použite túto šablónu alebo konzolu na označenie umiestnenia otvorov pre konzolu.

Inštalácia *VMC*

1

Stlačte tlačidlo [POWER OFF].

Prepnite hlavný vypínač do polohy OFF (vyp.).

Uzamknite hlavný istič. Použite schválený zámok so schváleným bezpečnostným štítkom.

Zatvorte primárny ventil vzduchu. Zastavuje prívod vzduchu do stroja.

2

Vyberte misku zásobníka [1] zo zostavy olejovej nádrže MQL.

Pripojte prepínací ventil [2] pomocou dodaných orechov [3]

Uchopte zostavu olejovej nádrže MQL [5] alebo šablónu na pravom prednom paneli [4] tak, aby bol tlakomer [6] 5,5 stopy (1,7 m) od zeme.

Upozornenie:Pripojte zásobník MQL len k prednému pravému panelu.

3

Na predný pravý panel umiestnite značky (3) polôh otvorov [2] pre konzolu [1].

 Poznámka:Niektoré stroje majú tieto značky  otvorov.Pred vŕtaním sa pozrite do vnútra stroja, aby ste sa uistili, že pre skrutky nie sú žiadne prekážky.

Vyvŕtajte (3) otvory 0,144" (veľkosť 27 vrtákov) v prednom pravom paneli [3].

Pripojte konzolu k prednému pravému panelu. Použite (3) samorezné skrutky [4].

 Poznámka:Ak plech poškodíte, použite (3) skrutky a (3) matice.

4

Ručným pomalým posuvom posúvajte osi, aby ste umožnili úplný prístup ku všetkým hardvérom pripájajúcim horný kryt hlavy vretena.

Odstráňte horný kryt hlavy vretena.

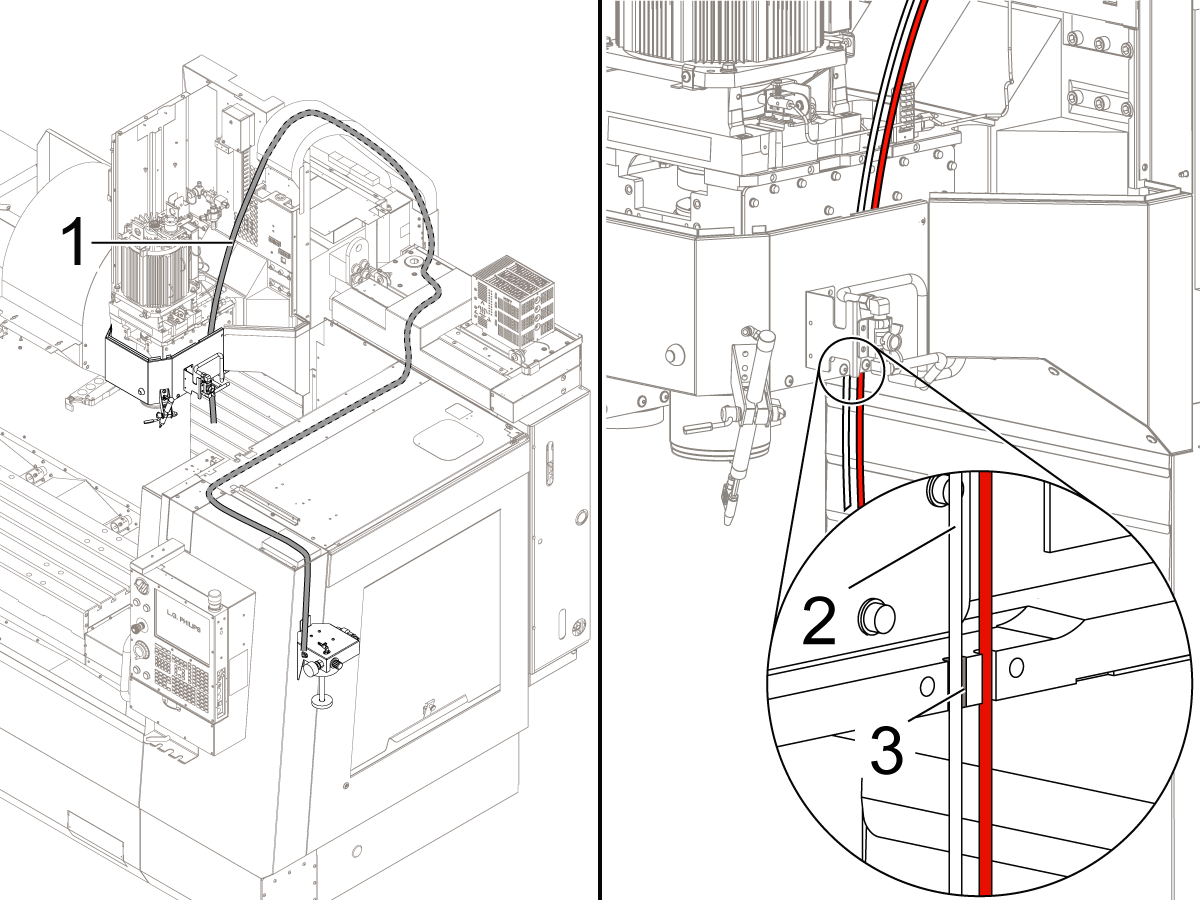

Nainštalujte priehľadnú 1/4" MQL olejovú rúrku [1] cez držiak kábla a káblové kanály, ako je znázornené na obrázku. Odviňte priehľadnú "5/32MQL hadičku oleja, ktorá je pod krytom hlavy vretena a pripojte ju k tlačnej spojke na 1/4" rúrke.

Číru olejovú trubicu 5/32" MQL [2] preveďte cez drážku [3] v odliatku hlavy vretena.

Poznámka: Udržiavajte spojku, ktorá spája priehľadné 1/4" a 5/32" trubice vo vnútri krytu hlavy vretena.

Namontujte horný kryt hlavy vretena.

5

Pripojte druhý koniec 1/4" priehľadnej rúrky k portu na výstup oleja [1] na zostave zásobníka MQL.

6

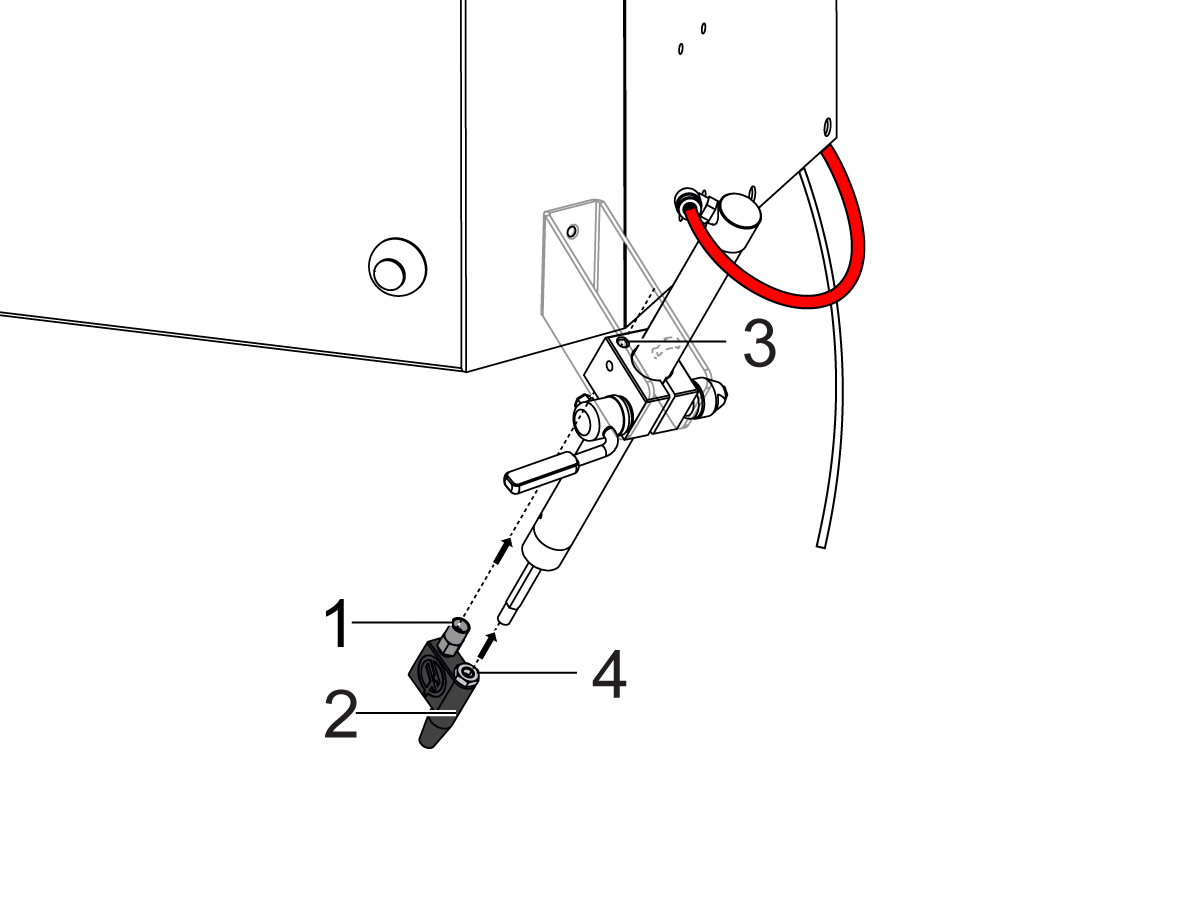

Zarovnajte spätný ventil [1] na rozprašovači MQL [2] s priechodným otvorom na svorke valca [3].

Nainštalujte rozprašovač MQL do AAG pomocou zaisťovacej matice [4].

 Poznámka:Pre AAG so závitom vo vnútri valca použite rovnú mosadznú armatúru dodanú so súpravou. Zlikvidujte poistnú maticu.

7

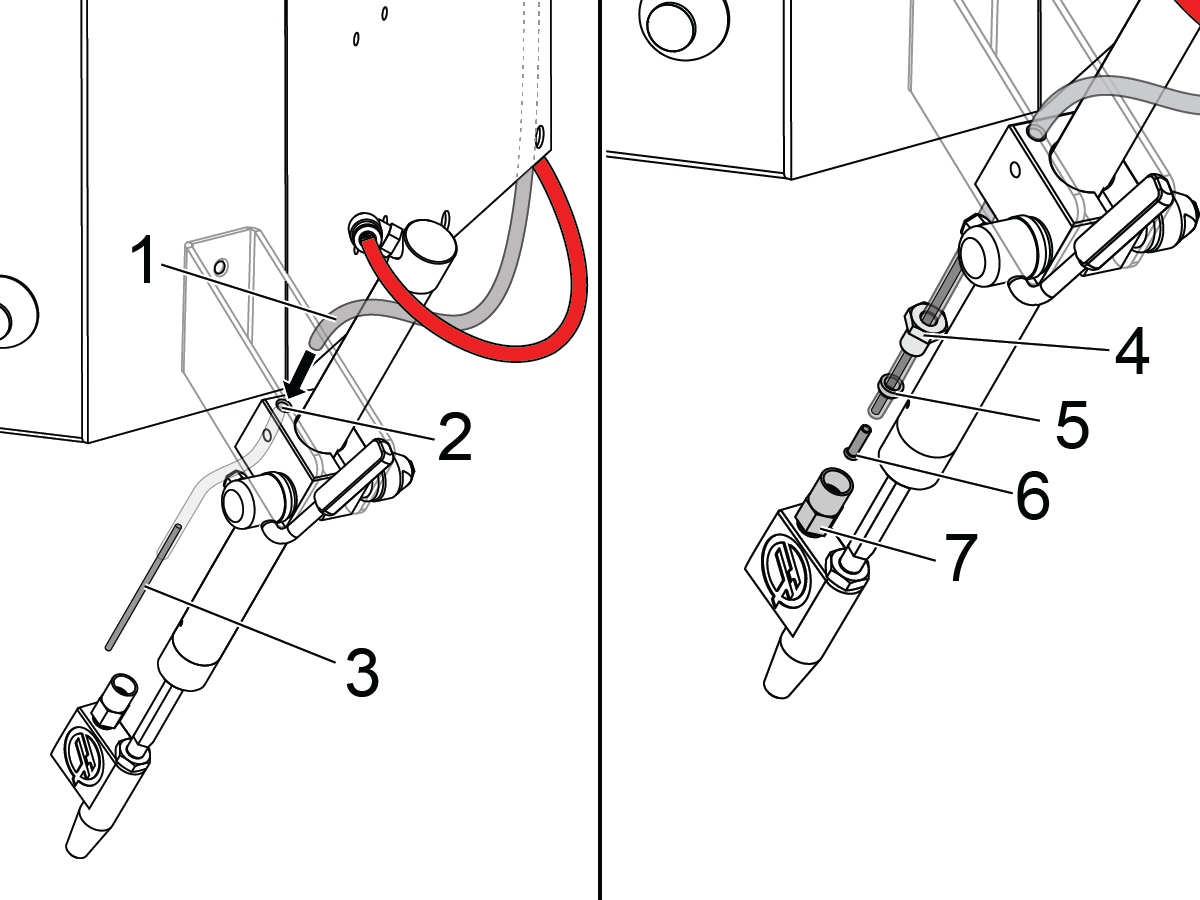

Prevlečte priehľadnú hadičku MQL na olej [1] cez otvor [2] v svorke valca pre AAG.

Nainštalujte mosadznú rúrku [3] do priehľadnej rúrky oleja MQL [1].

Nainštalujte kompresnú maticu [4], objímku [5] a vložku [6] do trubice.

Pripojte kompresnú maticu [4] k spätnému ventilu [7] na rozprašovači MQL.

8

Odpojte červenú trubicu od solenoidu AAG na paneli mazania.

9

Odrežte 2" kusy červenej trubice [3].

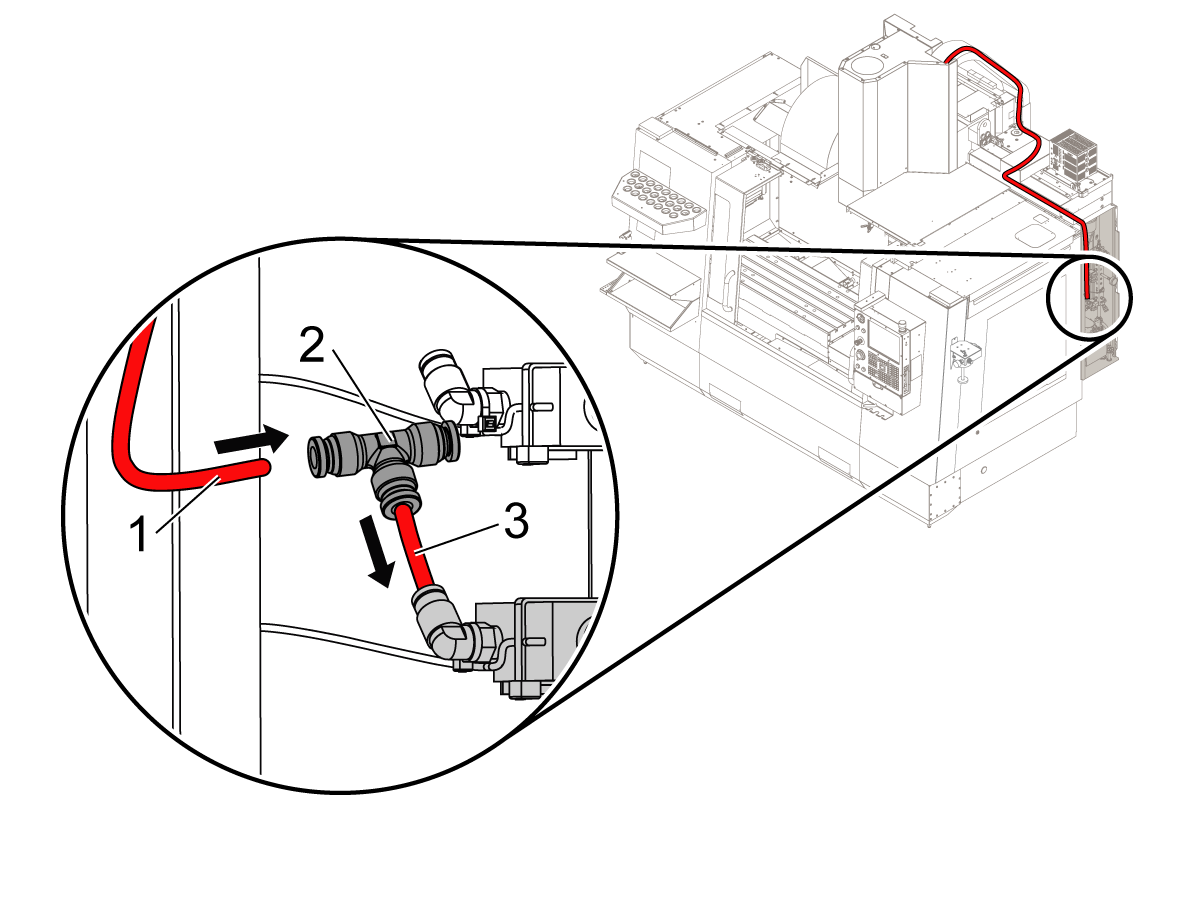

Na montáž tvarovky T [2] do solenoidu AAG použite kúsok trubice.

Pripojte trubicu AAG [1] k jednému z portov na tvarovke T.

10

Odrežte kúsok červenej 1/4" hadičky [1] uvedenej v súprave na inštaláciu na MQL.

Veďte červenú 1/4" trubicu [3] z mazacieho panela do zostavy zásobníka MQL. Použite (3) káblové zväzky a (3) magnetické držiaky káblov.

Pripojte trubicu [5] k druhému portu T-spojky [4].

Druhý koniec trubice[2] pripojte k portu na prívod vzduchu prepínacieho ventilu na zostave zásobníka MQL.

Prejdite do časti MQL – System Purge (Vyčistenie systému).

MQL – čistenie systému

Systém minimálneho množstva maziva (MQL) dodáva do nástroja olej. Systém MQL má trubice, ktoré dodávajú olej. Do skúmaviek sa môže dostať vzduch. Tento postup vám ukáže, ako odstrániť vzduch z hadičiek.

Tento postup vykonajte v týchto prípadoch:

  1. Pred prvým použitím systému.
  2. Po pokuse o prevádzku systému s prázdnou olejovou nádržou.
  3. Po výmene tekutín.

1

Naplňte zásobník oleja mazivom MQL [1].

Nainštalujte zásobník [2] do zostavy zásobníka MQL.

 Upozornenie:Používajte len mazivá, ktoré nie sú toxické a špeciálne vyrobené pre systémy MQL. Informácie o  komponentoch stroja Haaspre odporúčané mazivá nájdete v  tabuľke mazív.

2

Nájdite ihlový ventil atomizéra [1]. Ihlový ventil otočte proti smeru hodinových ručičiek o (2) plné otáčky z uzavretej polohy.

Tento kód použite v režime MDI :

M83;

Prevádzkujte systém MQL [2], až kým nebude v systéme žiadny vzduch. Hmla môže momentálne prestať. To znamená, že v systéme je vzduch. Ak sa aerosól nezastaví, v systéme nie je žiadny vzduch.

Stlačte tlačidlo [RESET] na zrušenie cyklu očistenia.

3

Zatvorte atomizačný ihlový ventil. Potom ho otvorte o 1/2 až 1 otáčku.

Vykonajte tieto kroky, aby ste zabezpečili, že systém MQL funguje správne: Držte malý kus papiera približne 3 palce papiera od rozprašovača. Spustite program v kroku 2. Okrúhly mokrý vzor ukazuje, že systém MQL je správne nastavený.

Niektoré oleje majú vyššiu viskozitu. Oleje s vyššou viskozitou tečú pomaly. Aby olej správne prúdil, nastavte ihlový ventil.

Poznámka:  Poznámka:Ak olej nepreteká, odstráňte ihlový ventil a jeho pružinu, aby ste ho vyčistili a nechajte ho bežať, kým olej nezačne pretekať cez otvor ihlového ventilu. Nasaďte späť ihlový ventil a jeho pružinu a zatvorte ho. Potom ho otvorte (1/2) na (1) a skúste to znova.

Nepoužívajte viac ako potrebné množstvo oleja. Potrebné množstvo zabraňuje týmto problémom:

  • K nástroju sa pripevňujú triesky.
  • K obrobku sa pripevňujú triesky.

4

Ak tlak olejovej hmly z rozprašovacej hlavice nie je dostatočný, uistite sa, že olejová rúrka nie je zalomená.

Ak v olejovej trubici nie sú žiadne zalomenia, filter je pravdepodobne upchatý. Filter sa nachádza vnútri olejovej nádrže. Pozrite si  postupVMC - Minimálne množstvo-Mazivo – Filter –  Údržba.

Minimálne množstvo maziva (MQL) – Údržba filtra

Úvod

Systém minimálneho množstva maziva (MQL) dodáva do nástroja olej. Systém MQL má olejovú nádrž [2]. Nádrž na olej má filter [1]. Tento postup ukazuje, ako vyčistiť filter. Čistý filter udržiava správny tlak a prietok oleja. Špinavý filter spôsobuje nesprávnu prevádzku.

Tento postup vykonajte v týchto situáciách:

  1. Tlak do systému MQL je správny.
  2. Prietok oleja do striekacej hlavice je nízky.

Ak je tlak do systému MQL nízky, vykonajte procedúru VMC – minimálne množstvo maziva – prečistenie systému.

1

Odstráňte tieto diely:

  • Nádržka [1] zo zostavy olejovej nádrže pre MQL.
  • Olejová hadica [2].
  • Spojka olejovej hadice [3].

2

Vyfúknite všetky zvyšky z filtra. Použite stlačený vzduch.

Poznámka: Utierku držte pod zásobníkom. Zachyťte nečistoty.

3

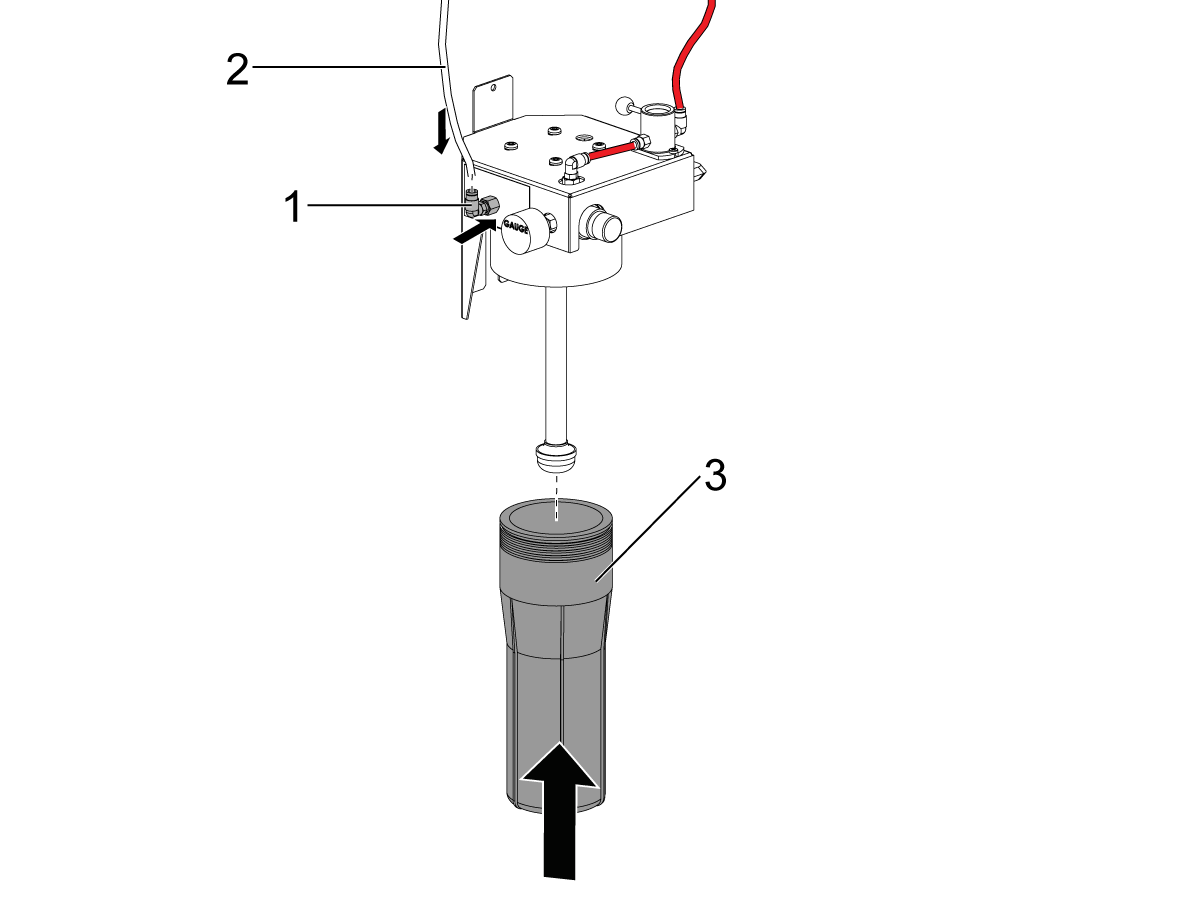

Nainštalujte tieto diely:

  • Spoj [1] pre olejovú hadicu.
  • Olejová hadica [2].
  • Nádržka [3] pre zostavu MQL.

Uistite sa, že v olejovej hadici nie sú vzduchové bubliny:  VykonajteVMC – mazanie v minimálnom množstve – čistenie  systémuprocedúru.

Minimálne množstvo maziva (MQL) – Zásobník – Výmena

AD0540

Úvod

Tento postup uvádza postup výmeny minimálneho množstva maziva (MQL).

Tento postup sa vzťahuje na nasledujúce sady:

  • 93-1000289:  SYSTÉM MAZANIA V MINIMÁLNOM MNOŽSTVE

MQL – výmena

1

Stlačte [VYPNÚŤ]

.

Nastavte hlavný istič do polohy  VYP .

Uzamknite hlavný istič. Použite schválený zámok so schváleným bezpečnostným štítkom.

Zatvorte primárny ventil vzduchu. Zastavuje prívod vzduchu do stroja.

2

Vyberte nádrž [1] zo starej zostavy.

Odpojte vzduchovú a olejovú rúrku od zostavy a potom odstráňte zvyšok zostavy MQL [2] zo stroja.

3

Vyberte misku zásobníka [1] zo zostavy olejovej nádrže MQL.

Pripojte prepínací ventil [2] pomocou dodaných orechov [3]

Nainštalujte novú zostavu olejovej nádrže MQL [4].

4

Ručným pomalým posuvom posúvajte osi, aby ste umožnili úplný prístup ku všetkým hardvérom pripájajúcim horný kryt hlavy vretena.

Odstráňte horný kryt hlavy vretena.

Nainštalujte priehľadnú 1/4" MQL olejovú rúrku [1] cez držiak kábla a káblové kanály, ako je znázornené na obrázku. Pripojte koniec priehľadnej rúrky oleja " 5/32MQL, ktorá bola pripojená k pôvodnej zostave MQL, k spojke spojky na 1/4" trubici. Na vedenie drôtu vo vnútri krytu hlavy vretena použite suchý zips.

Číru olejovú trubicu 5/32" MQL [2] preveďte cez drážku [3] v odliatku hlavy vretena.

 POZNÁMKA: Poznámka:Udržiavajte upevnenie, ktoré spája priehľadné 1/4" a 5/32" trubice vo vnútri krytu hlavy vretena.

Namontujte horný kryt hlavy vretena.

5

Z priehľadnej rúrky MQL odstráňte rozprašovač MQL [1], vložku [3] objímku [4], kompresnú maticu [5] a mosadznú trubicu [6].

Vytiahnite priehľadnú hadičku na olej [8] zo svorky valca [7] a  odrežte ktorúkoľvek z upchatých priehľadných hadičiek.

Vytiahnite čistú priehľadnú 5/32" MQL olejovú rúrku [8] cez otvor [7] v svorke valca pre AAG.

Nainštalujte novú mosadznú rúrku [6] do priehľadnej rúrky oleja MQL [8].

Nainštalujte novú kompresnú maticu [5], novú objímku [4] a novú vložku [3] do trubice.

Pripojte kompresnú maticu [5] k novému poistnému ventilu [2] na novom rozprašovači MQL.

6

Druhý koniec trubice pripojte k portu na výstup oleja [1] na zostave zásobníka MQL.

7

Na inštaláciu "odstrihnite kúsok červenej 1/4

hadičky [1].

Veďte červenú 1/4" trubicu [3] z mazacieho panela do zostavy zásobníka MQL. Použite (3) káblové zväzky a (3) magnetické držiaky káblov.

Pripojte trubicu [5] k druhému portu T-spojky [4].

Druhý koniec trubice[2] pripojte k portu na prívod vzduchu prepínacieho ventilu na zostave zásobníka MQL.

Spustite AAG. Uistite sa, že v systéme nie sú žiadne netesnosti.

MQL – čistenie systému

Systém minimálneho množstva maziva (MQL) dodáva do nástroja olej. Systém MQL má trubice, ktoré dodávajú olej. Do skúmaviek sa môže dostať vzduch. Tento postup vám ukáže, ako odstrániť vzduch z hadičiek.

Tento postup vykonajte v týchto prípadoch:

  1. Pred prvým použitím systému.
  2. Po pokuse o prevádzku systému s prázdnou olejovou nádržou.
  3. Po výmene tekutín.

1

Naplňte zásobník oleja mazivom MQL [1].

Nainštalujte zásobník [2] do zostavy zásobníka MQL.

 Upozornenie:Používajte len mazivá, ktoré nie sú toxické a špeciálne vyrobené pre systémy MQL. Informácie o  komponentoch stroja Haaspre odporúčané mazivá nájdete v  tabuľke mazív.

2

Nájdite ihlový ventil atomizéra [1]. Ihlový ventil otočte proti smeru hodinových ručičiek o (2) plné otáčky z uzavretej polohy.

Tento kód použite v režime MDI :

M83;

Prevádzkujte systém MQL [2], až kým nebude v systéme žiadny vzduch. Hmla môže momentálne prestať. To znamená, že v systéme je vzduch. Ak sa aerosól nezastaví, v systéme nie je žiadny vzduch.

Stlačte tlačidlo [RESET] na zrušenie cyklu očistenia.

3

Zatvorte atomizačný ihlový ventil. Potom ho otvorte o 1/2 až 1 otáčku.

Vykonajte tieto kroky, aby ste zabezpečili, že systém MQL funguje správne: Držte malý kus papiera približne 3 palce papiera od rozprašovača. Spustite program v kroku 2. Okrúhly mokrý vzor ukazuje, že systém MQL je správne nastavený.

Niektoré oleje majú vyššiu viskozitu. Oleje s vyššou viskozitou tečú pomaly. Aby olej správne prúdil, nastavte ihlový ventil.

Poznámka:  Poznámka:Ak olej nepreteká, odstráňte ihlový ventil a jeho pružinu, aby ste ho vyčistili a nechajte ho bežať, kým olej nezačne pretekať cez otvor ihlového ventilu. Nasaďte späť ihlový ventil a jeho pružinu a zatvorte ho. Potom ho otvorte (1/2) na (1) a skúste to znova.

Nepoužívajte viac ako potrebné množstvo oleja. Potrebné množstvo zabraňuje týmto problémom:

  • K nástroju sa pripevňujú triesky.
  • K obrobku sa pripevňujú triesky.

4

Ak tlak olejovej hmly z rozprašovacej hlavice nie je dostatočný, uistite sa, že olejová rúrka nie je zalomená.

Ak v olejovej trubici nie sú žiadne zalomenia, filter je pravdepodobne upchatý. Filter sa nachádza vnútri olejovej nádrže. Pozrite si  postupVMC - Minimálne množstvo-Mazivo – Filter –  Údržba.

Minimálne množstvo maziva

Komponent Primárne mazivo Alternatívne mazivo Množstvo Číslo dielu Haas

Minimálne množstvo maziva

 Repkový olej

Odporúča sa pre všetky kovové aplikácie (nie produkt Mobil)

 --

Minimálne: 5 uncí (0,15 l)

Maximálne: 28 uncí (0,83 l)

 93-2364

Minimálne množstvo maziva

 Rezná kvapalina Magic Eco-Oil

Odporúča sa pre všetky kovové aplikácie. (Nejde o produkt Mobil)

 --

Minimálne: 5 uncí (0,15 l)

Maximálne: 28 uncí (0,83 l)

 –

Minimálne množstvo maziva

 Ecocut Mikro Plus 20

Odporúča sa pre aplikácie z hliníka, liatiny a ocele. (Nejde o produkt Mobil)

 --

Minimálne: 5 uncí (0,15 l)

Maximálne: 28 uncí (0,83 l)

 –

Minimálne množstvo maziva

 Rezný olej Ultra Lube MQL

Rezný olej na všeobecné použitie. (Nejde o produkt Mobil)

 --

Minimálne: 5 uncí (0,15 l)

Maximálne: 28 uncí (0,83 l)

 –

Minimálne množstvo maziva

 Dropsa MK Oil 150 20 Lt

Odporúča sa pre nehrdzavejúcu oceľ, nízke zliatiny ocele, mosadz, hliník a meď. (Nejde o produkt Mobil)

 --

Minimálne: 5 uncí (0,15 l)

Maximálne: 28 uncí (0,83 l)

 –
