EC-400


Zcela nový HMC s měničem palet
  • 40 Kužel
  • 4 Osa
  • 8.1k OT./MIN
  • 30+1 Kapacita nástroje
Compare Machines
SESTAVENÍ A CENA
Contact Distributor

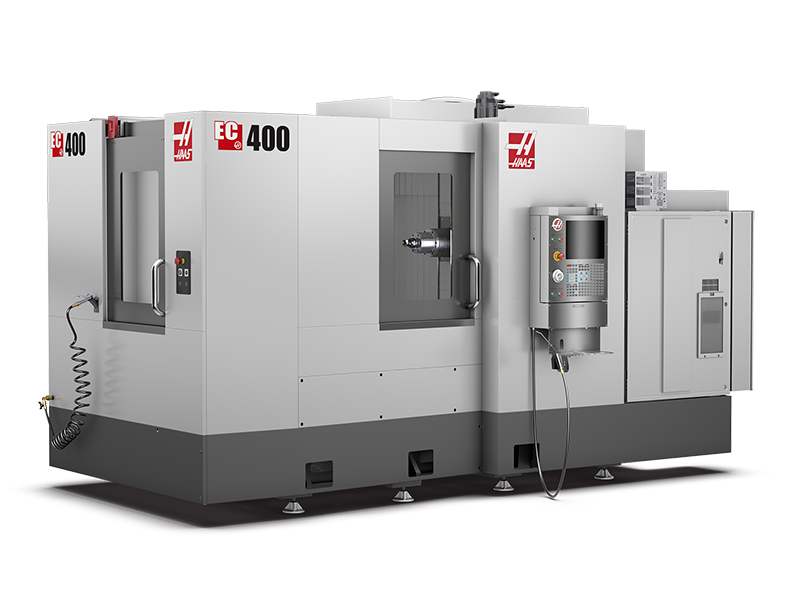

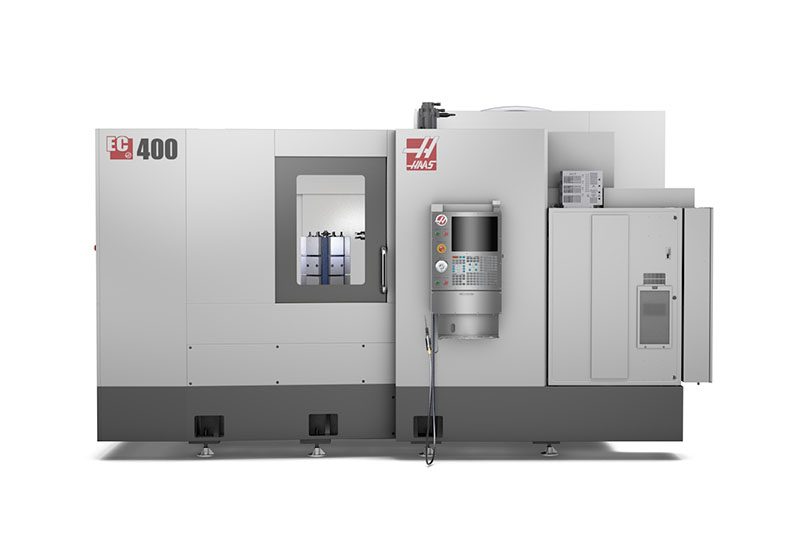

Zcela nový stroj EC-400 byl navržen přímo pro velkoobjemovou produkci a bezobslužnou operaci, takže je rychlejší, kompaktnější, stabilnější a výkonnější než kdykoli předtím. Nabízí vetší pracovní prostor, rychlejší rychloposuvy, plné indexování panel 4. osy a mnohem lepší řešení třísek. V případě potřeby rozšířené produkce a schopnosti práce „potmě“ je k dispozici  zásobník palet se šesti stanicemi a vysokokapacitní měnič nástroje.

  • Standardní boční zásobník nástrojů 30 + 1,  s možností na 50 + 1 nebo 100 + 1

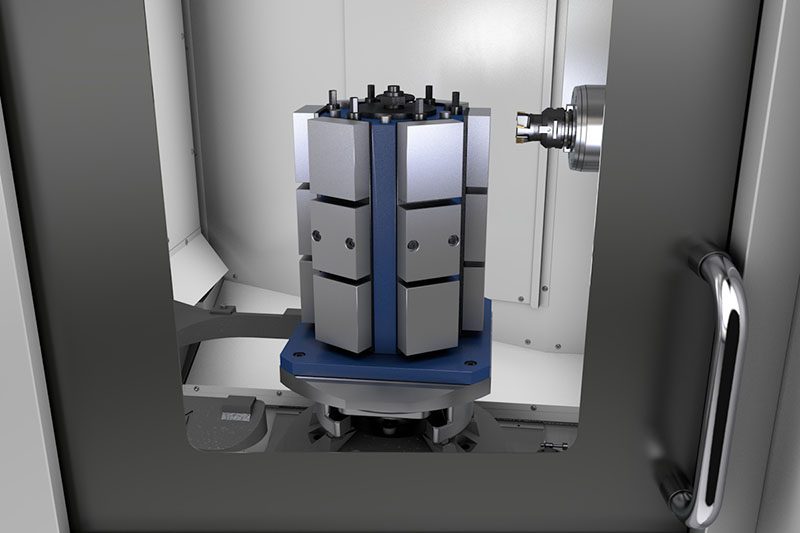

  • Zabudovaný měnič palet s paletami 400 mm
  • Plné indexování 4. osy

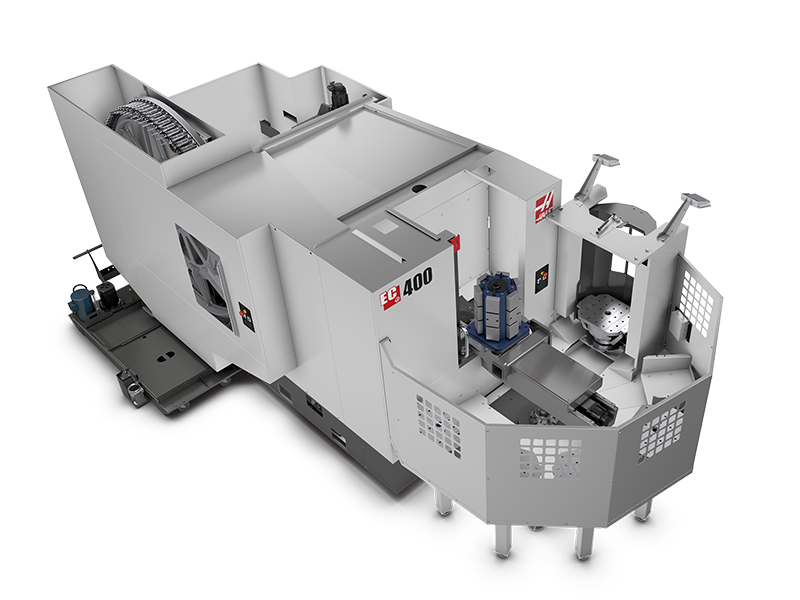

  • Dostupný zásobník palet se šesti stanicemi
  • Vyrobeno v USA

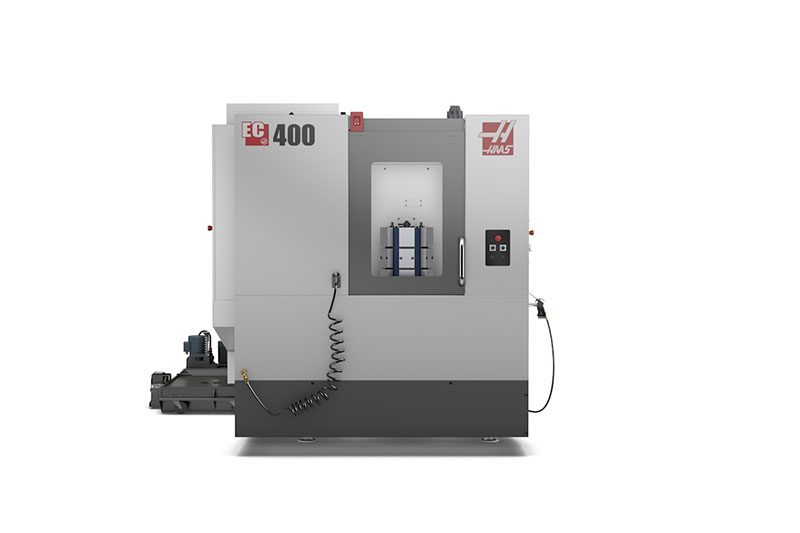

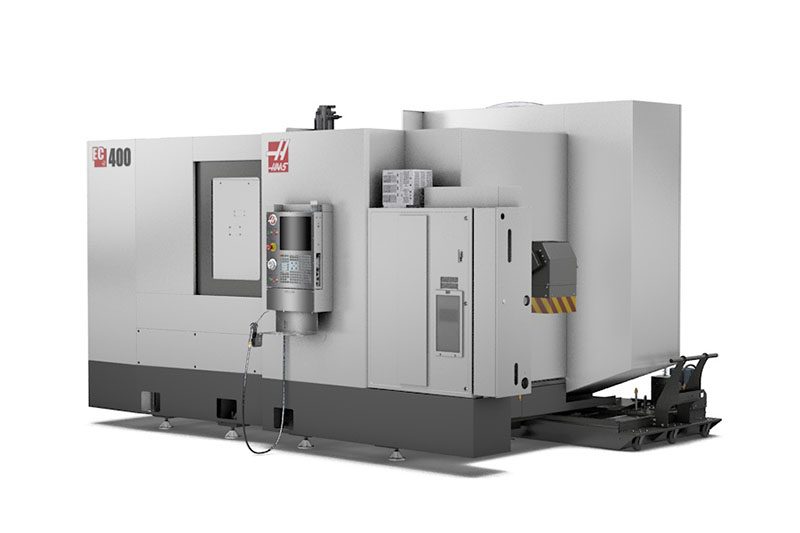

EC-400


Zcela přepracovaný stroj EC-400 je jako vyměněný, má úplně nové odlitky pro vyšší pevnost a lepší řezání, o 5 palců delší pojezd osy Y, výrazně vylepšené odstraňování třísek a nově dostupný měnič nástrojů se 100 kapsami. Podívejte se, jak technici společnosti Haas pozvedli náš nejnovější HMC na novou úroveň.

Standardní výbava

Vřetena

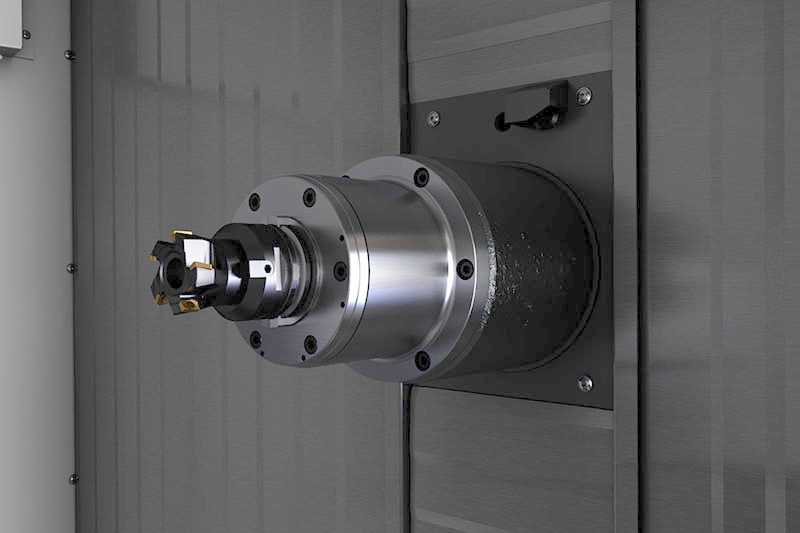

  • Vřeteno 8 100 ot./min

Měniče nástrojů

  • Boční zásobník nástrojů 30+1

Správa třísek a chladicí kapaliny

  • Ofukovací tryska okna
  • Pásový dopravník třísek HMC
  • Nádrž chladicí kapaliny s kapacitou 95 galonů

Řízení Haas

  • Media Display M-kód; M130
  • HaasConnect: Vzdálené monitorování
  • Detekční modul výpadku napájení
  • Rozhraní Ethernet
  • WiFi připojení pro řízení Haas
  • Pevné závitování
  • Standardní programová paměť, 1 GB
  • Druhá výchozí poloha
  • Interní vysokonapěťový oddělovací transformátor

Možnosti produktů

  • Rotační měřítka 4. osy

Upínání obrobku

  • Paletová sada EC-400, palec
  • Paletová sada EC-400, metrická

Doprava

  • Výbava pro zvedání

Záruka

  • Standardní záruka 1 rok

Přehled

Když se společnost Haas Automation rozhodla vylepšit naše již tak oblíbené horizontální obráběcí centrum pro výměnu 400mm palet, analyzovali jsme zpětnou vazbu od zákazníků a výsledkem je skvělý obráběcí nástroj, který opěvují i ti nejskeptičtější obráběči.

Porovnání specifikací (palce)

  NOVÝ MODEL PŘEDCHOZÍ MODEL
Pojezdy osy (X, Y, Z) 22" x 25" x 22" 20" x 20" x 20"
Maximální rychlost přídavného vřetena 15 000 ot./min 12 000 ot./min
Kapacita měniče nástroje 30+1 24+1
Kapacita přídavného měniče nástroje 50+1 100+1 40+1 70+1
Rychloposuvy (X, Y, Z) 1400 palců/min 1000 palců/min
Maximální posuv 833 palců/min 500 palců/min
Doba otočení o 90° 3 s 5.5 s
Maximální hmotnost na paletě 880 lb 660 lb
Rotační krouticí moment (trvalý) 424 st-lb 300 st-lb

Porovnání specifikací (metrické jednotky)

  NOVÝ MODEL PŘEDCHOZÍ MODEL
Pojezdy osy (X, Y, Z) 559 x 635 x 559 mm 508 x 508 x 508 mm
Maximální rychlost přídavného vřetena 15 000 ot./min 12 000 ot./min
Kapacita měniče nástroje 30+1 24+1
Kapacita přídavného měniče nástroje 50+1 100+1 40+1 70+1
Rychloposuvy (X, Y, Z) 35,6 m/min 25,4 m/min.
Maximální posuv 21,2 m/min 12,7 m/min.
Doba otočení o 90° 3 s 5.5 s
Maximální hmotnost na paletě 400 kg 300 kg
Rotační krouticí moment (trvalý) 575 Nm 407 Nm

Manipulace s třískami EC-400

Zcela přepracovaný stroj EC-400 je jako vyměněný, má úplně nové odlitky pro vyšší pevnost a lepší řezání, o 5 palců delší pojezd osy Y, výrazně vylepšené odstraňování třísek a nově dostupný měnič nástrojů se 100 kapsami.

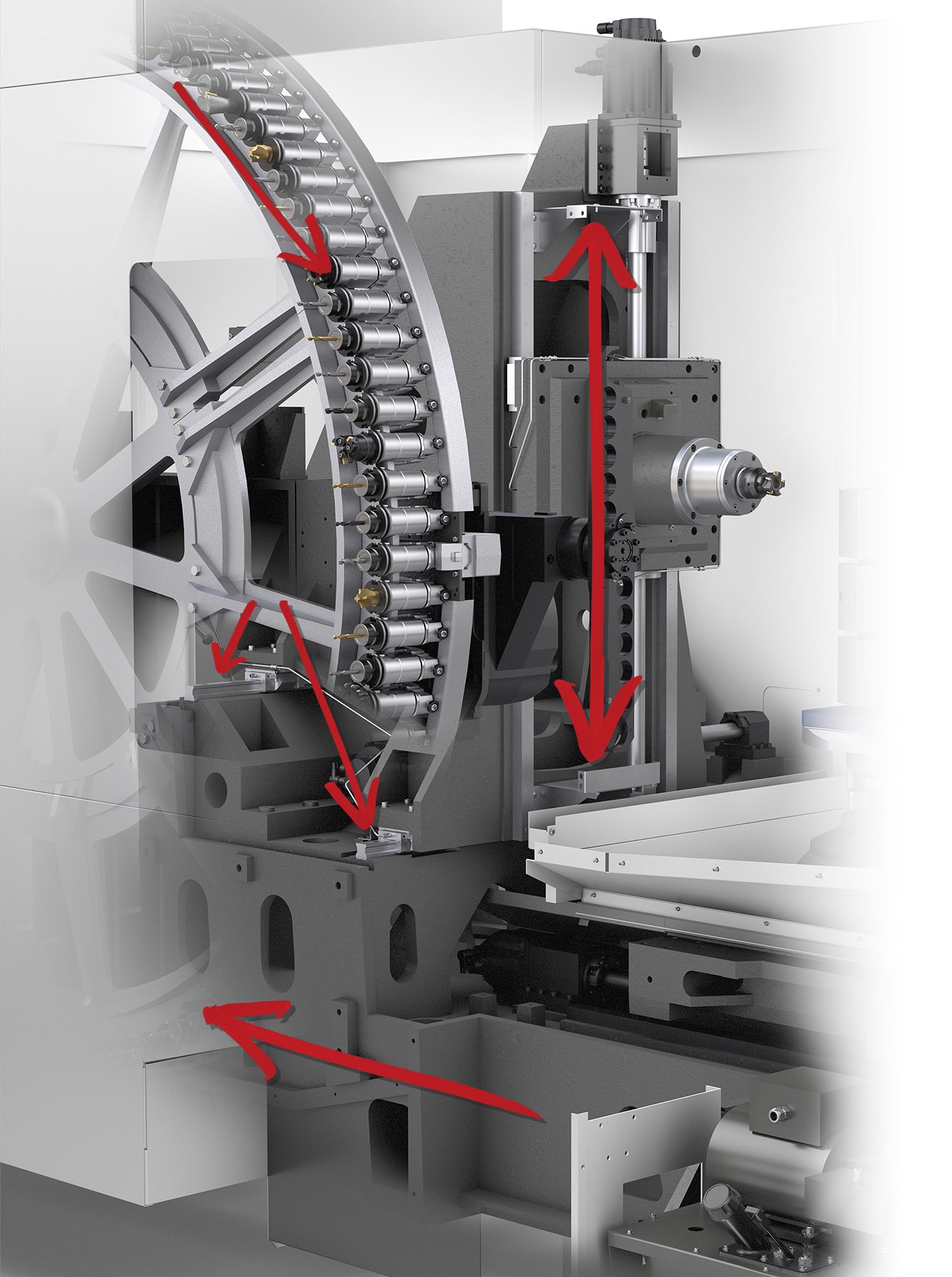

V srdci vylepšeného systému manipulace s třískami ve stroji EC-400 stojí široký dopravník třísek pásového typu umístěný uprostřed stroje, přímo pod vřetenem. Prudké stěny vnitřního pouzdra jednoduše odvádějí třísky na pás.

Dopravník vykládá třísky ve výšce průmyslového  bubnu plné velikosti. Oplachovací trysky zabudované ve stropě jsou poháněny samostatným čerpadlem chladicí kapaliny a umožňují směrovat proud chladicí kapaliny do oblastí, kde by se mohly hromadit třísky. Tím urychlí odvod třísek.

Okruh chladicí kapaliny EC-400

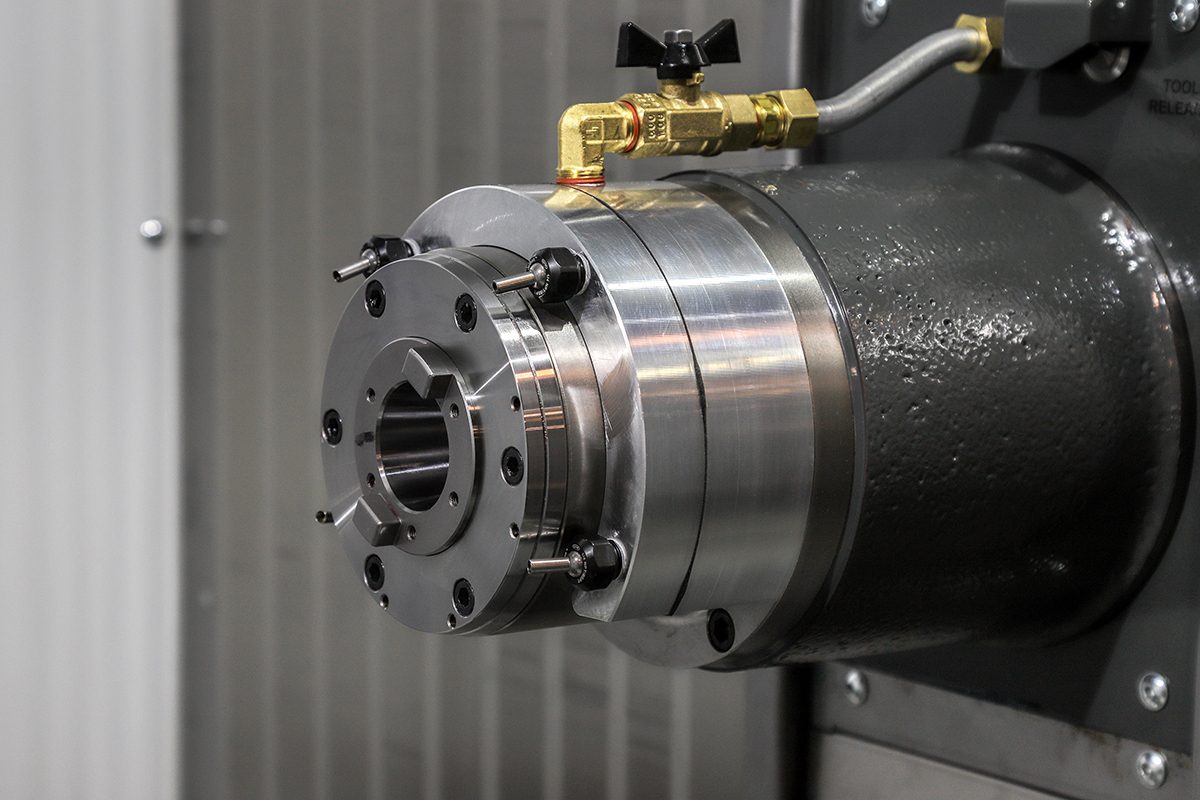

4tryskový okruh chladicí kapaliny obklopující čelo vřetena má perfektní umístění, takže lze některé trysky namířit na  nejkratší nástroje a jiné na delší nástroje. Kompaktní válcový design brání hromadění třísek nahoře. POZNÁMKA: Programovatelná tryska chladicí kapaliny Haas (P-COOL) není k dispozici u modelu EC-400.

Tabulka programů palety EC-400


V předchozích strojích Haas s výměnou palet se používal kód G188 k vyvolání programu obrobků z tabulky programů palety (PST) podle toho, která paleta byla naložena. Nepřetržitého provozu bylo dosaženo díky spuštění hlavního programu, který sestával z kódu M50 provádějícího výměnu palety, kódu G188, který vyvolal program pro naloženou paletu, a kódu M99, který zajistil smyčku spouštění celého procesu. Kód M50 naložil další plánovanou paletu a kód G188 vyvolal program určený pro tuto paletu.

Problémem bylo, že opětovné spuštění procesu obrábění uprostřed jednoho z paletových programů neumožňovalo návrat do hlavního programu, aby bylo možné pokračovat v nepřerušovaném obrábění. Museli jste čekat, až restartovaný program skončí, znovu vybrat hlavní program a pak spustit nepřetržitý cyklus.

Vyvinuli jsme nový M kód, který tento problém pomohl vyřešit. M199 se používá na konci programu. V případě spuštění programu stisknutím tlačítka [CYCLE START] v režimu paměti, M199 se chová přesně jako M30 (ukončení a resetování programu). Pokud je však program spuštěn stisknutím tlačítka [INSERT] v době, kdy se zobrazuje tabulka programů palety, kód M199 vydá výměně palety příkaz k načtení další naplánované palety a spustí program spojený s touto paletou. Uživatel tak může spustit obrábění na libovolné paletě a pokračovat v nepřerušovaném obrábění, dokud jsou naplánovány palety.

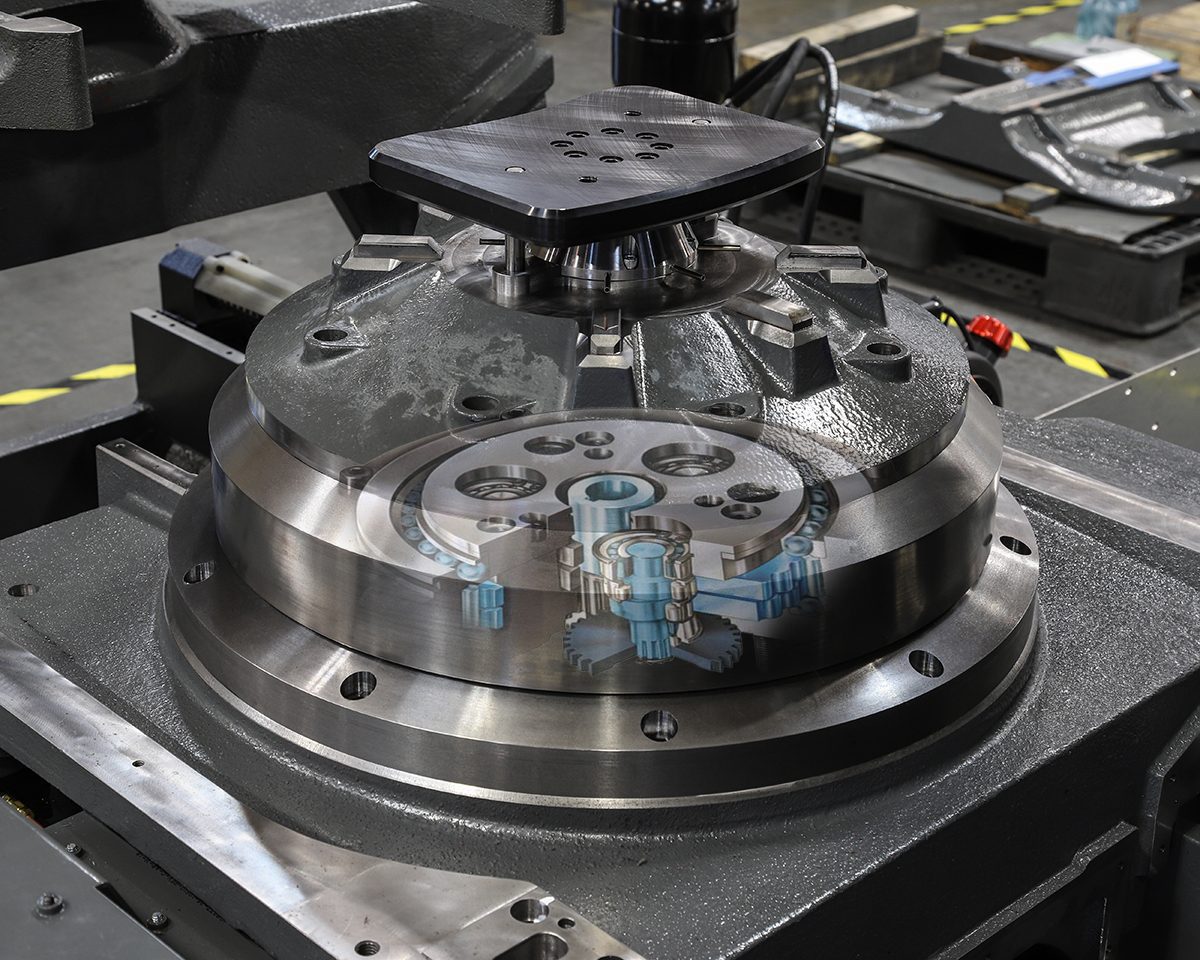

EC-400 Cykloidní otočná jednotka


Cykloidní otočný hnací systém určený pro obrábění nástrojů a robotiku, je skvělou kombinací rychlosti, přesnosti a trvanlivosti B-osy. Robustní design zajišťuje dlouhou servisní životnost s minimální nebo nulovou údržbou a je zvlášť odolný při nárazu.

EC-400 Video k cykloidní otočné hnací jednotce

Toto video ukazuje, jak funguje cykloidní hnací jednotka.

EC-400 Hydraulický systém upínání palet

Hydraulická napájená jednotka zajišťuje výkon k upínání palet k přijímači palet a mechanismus ke zvedání a snižování měniče palet.

EC-400 Zvýšené pojezdy osy


Pojezd osy Y prodloužený o 5" (127 mm)  může přinést značný rozdíl. Středová osa vřetena se nyní může dostat až 27,13" (689 mm) nad povrch palety. Zvětšili jsme také pojezdy osy X a Z, každý o 2" (51 mm).

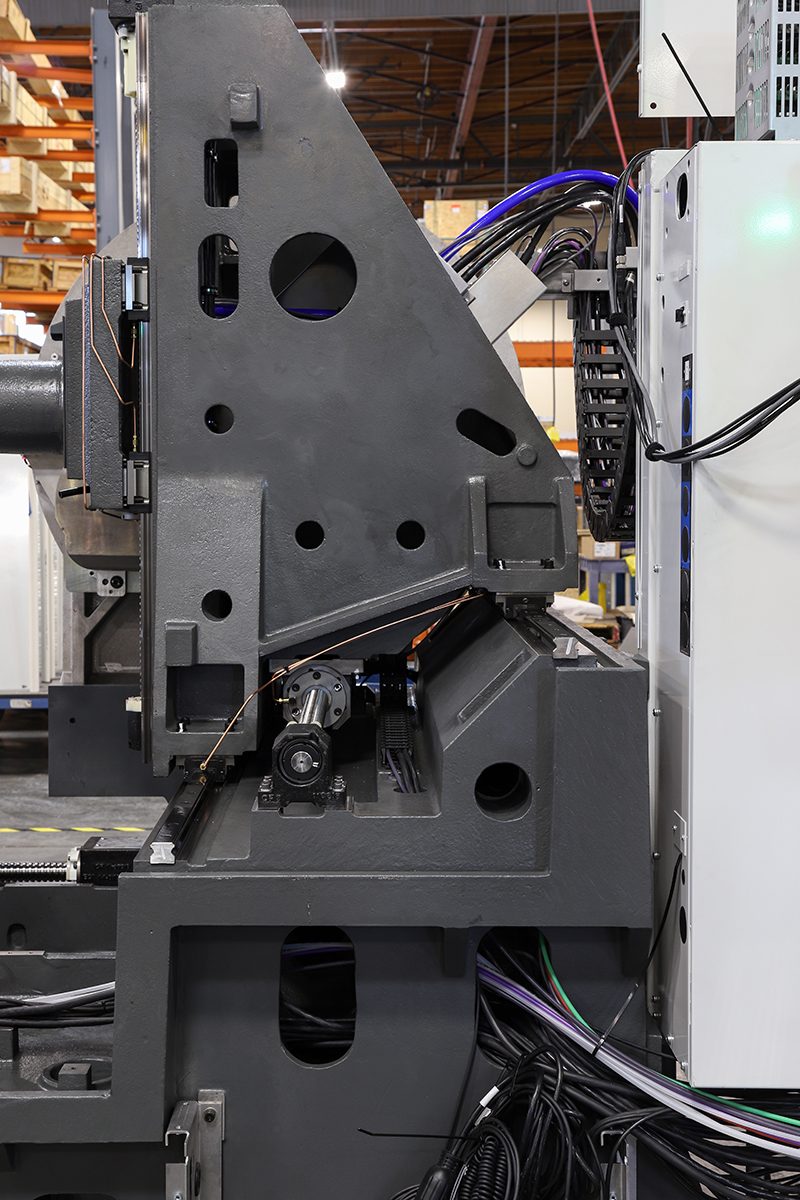

Stupňovitá základna a sloupek EC-400

Design EC-400 se stupňovitou základnou a sloupkem, kdy je jedna kolejnice lineárního vedení osy X v jiné vodorovné rovině než druhá, zvyšuje pevnost a stabilitu sestavení sloupku hlavice vřetena. Díky hydraulickému upínání palet a designu se stupňovitou základnou/sloupkem je stroj EC-400 je tužší než kdykoli předtím od hlavy až k patě!

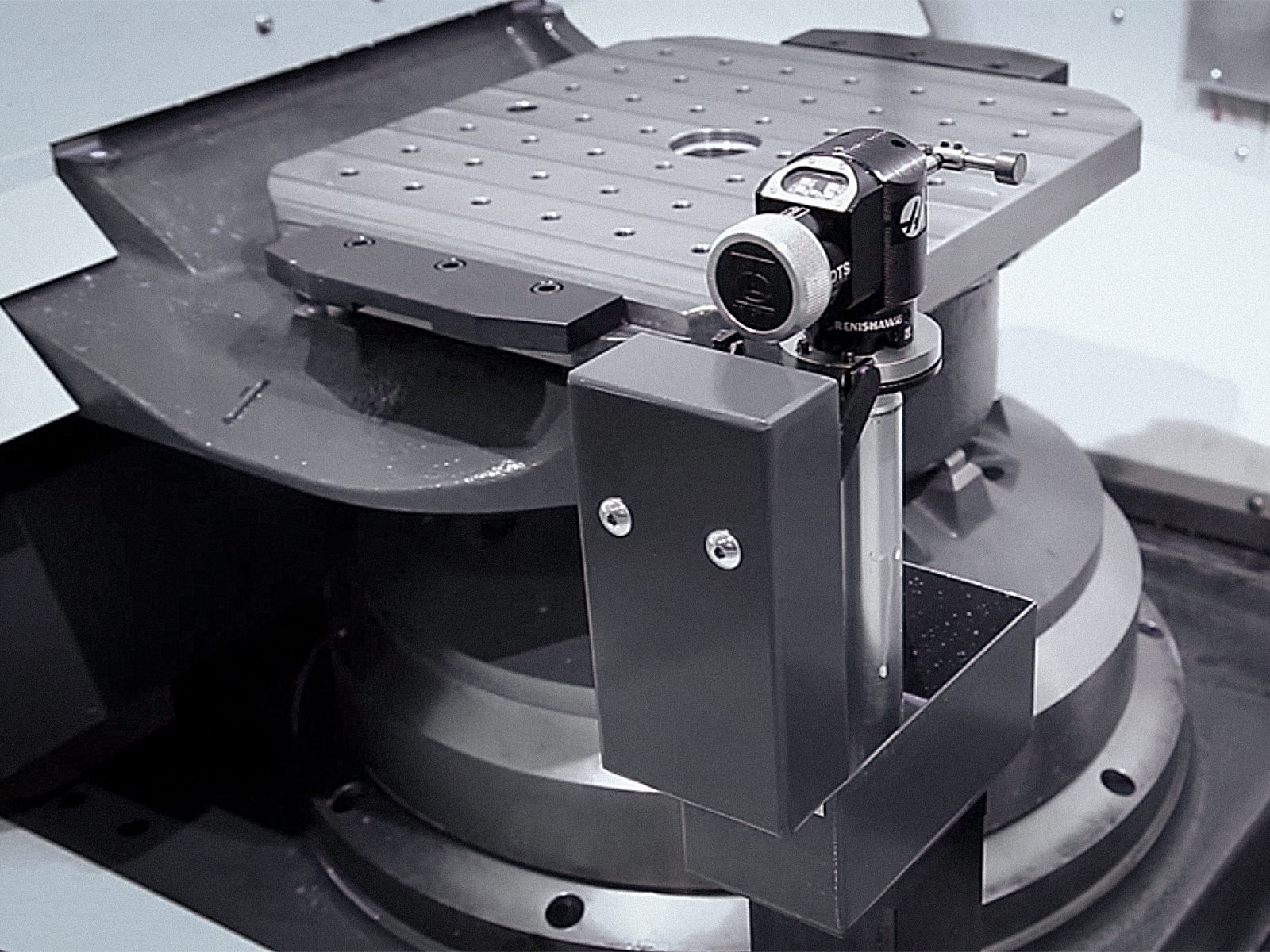

EC-400 Automatický stoupací blok sondy


Rameno automatického bloku sondy uchovává během obrábění sondu nastavení nástroje v ochranné přihrádce. Když je zapotřebí nástrojová sonda, kód M104 zvedne rameno automatického bloku se sondou a zajistí ji na místě. Po dokončení sondování kód M105 zasune sondu do její ochranné přihrádky.

Dráhy pojezdu S.A.E METRIC
Osa X 22.0 in 559 mm
Osa Y 25.0 in 635 mm
Osa Z 22.0 in 559 mm
Spindle S.A.E METRIC
Max. výkon 30.0 hp 22.4 kW
Max. rychlost 8100 rpm 8100 rpm
Max. krouticí moment 90 ft-lbf @ 2000 rpm 122 Nm @ 2000 rpm
Hnací systém Inline Direct-Drive Inline Direct-Drive
Kužel CT or BT 40 CT or BT 40
Mazání ložisek Air / Oil Injection Air / Oil Injection
Chlazení Air Cooled Air Cooled
Integrated 4th Axis (B Axis) S.A.E METRIC
Čas otočení o 90° (kompletní 4. osa) 3.0 s 3.0 s
Průměr desky 15.75 in 400 mm
Max. hmotnost na desce 880 lb 400.0 kg
Rotační krouticí moment (trvalý) 424 ft-lbf 575 Nm
Zpětná vůle 30 arc-sec 30 arc-sec
Převodový poměr 106:1 106:1
Min. rozlišení 0.001 ° 0.001 °
Přesnost indexování ± 15 arc-sec ± 15 arc-sec
Opakovatelnost 10 arc-sec 10 arc-sec
Rychloposuv na B 150 °/sec 150 °/sec
Pallet Changer S.A.E METRIC
Množství palet 2 2
Délka palety 15.8 in 400 mm
Šířka palety 5.8 in 400 mm
Max. zatížení palety 880 lb 400.0 kg
Čas výměny palety 8 s 8 s
Feedrates S.A.E METRIC
Max. obrábění 833 ipm 21.2 m/min
Rychloposuv na X 1400 ipm 35.6 m/min
Rychloposuv na Y 1400 ipm 35.6 m/min
Rychloposuv na Z 1400 ipm 35.6 m/min
Axis Motors S.A.E METRIC
Max. síla X 3380 lbf 15035 N
Max. síla Y 2810 lbf 12500 N
Max. síla Z 3380 lbf 15035 N
General S.A.E METRIC
Objem chladicí kapaliny 95 gal 360 L
Tool Changer S.A.E METRIC
Typ SMTC SMTC
Kapacita 30+1 30+1
Max. průměr nástroje (plný) 2.5 in 64 mm
Max. průměr nástroje (vedlejší prázdný) 5.0 in 127 mm
Max. délka nástroje (od kalibrované čáry) 12 in 305 mm
Max. hmotnost nástroje 12 lb 5.4 kg
Nástroj-nástroj (prům.) 2.8 s 2.8 s
Tříska-tříska (prům.) 3.6 s 3.6 s
Air Requirements S.A.E METRIC
Tlak vzduchu 9 scfm @ 100 psi 255 L/min @ 6.9 bar
Přímá vzduchová hadice 1/2 in 1/2 in
Spojka (vzduchová) 1/2 in 1/2 in
Min. tlak vzduchu 100 psi 6.9 bar
Electrical Specification S.A.E METRIC
Rychlost vřetena 8100 rpm 8100 rpm
Hnací systém Inline Direct-Drive Inline Direct-Drive
Výkon vřetena 30.0 hp 22.4 kW
Vstupní střídavé napětí (3 fáze) – nízké 220 VAC 220 VAC
Jmenovitý odběr (3 fáze) – nízký 70 A 70 A
Vstupní střídavé napětí (3 fáze) – vysoké 440 VAC 440 VAC
Jmenovitý odběr (3 fáze) – vysoký 35 A 35 A

Poznámka: Palety nejsou zaměnitelné s předchozí generací EC-400.


Ze skvělého obráběcího stroje je ještě lepší


  • Dostupný měnič nástrojů se 100 kapsami pro vysokoobjemovou produkci
  • Zvýšený pojezd osy Y pro vyšší kapacitu
  • Stupňovitý odlitek pro lepší stabilitu

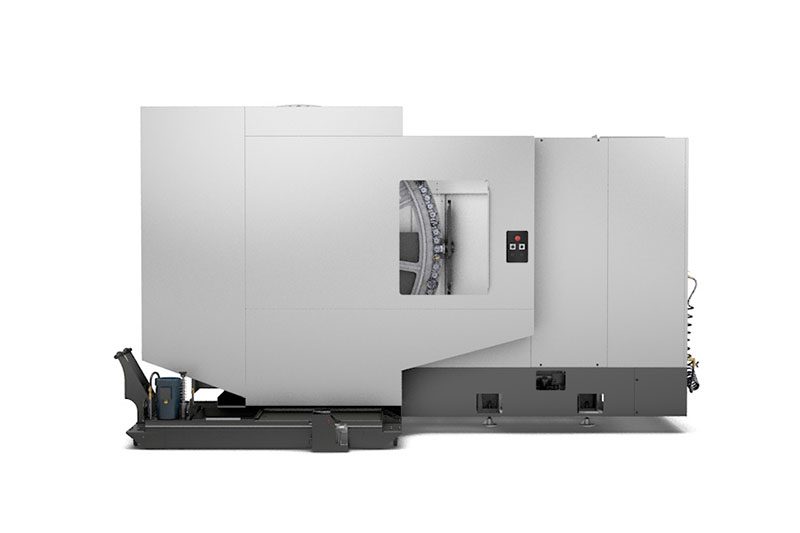

  • Zadní odstraňování třísek šetří vzácný prostor na dílně







MÁTE OTÁZKY O EC-400? MÁME ODPOVĚDI.


Všechny ceny a specifikace se mohou měnit bez předchozího upozornění. Dopravné, náklady na smontování, státní & místní daně, instalační poplatky dodavatele a prodejcem instalované příslušenství nejsou v ceně zahrnuty. Neneseme žádnou odpovědno st za tiskové nebo typografické chyby. Na obrázcích jsou stroje s doplňkovou výbavou. Skutečný vzhled produktu se může lišit.
