[1] Αφαιρέστε το συγκρότημα υαλοκαθαριστήρα και προφυλακτήρα πόρτας από το πάνω μέρος του διαφράγματος.

[2] Αφαιρέστε το προστατευτικό της πόρτας από την εσωτερική πλευρά της πόρτας.

[3] Αφαιρέστε τον οδηγό κυλίνδρου της πόρτας από το επάνω μέρος της πόρτας.

[4] Σηκώστε το κάτω μέρος της πόρτας από το κάτω μέρος της ράγας της πόρτας. Τραβήξτε την πόρτα μακριά και έξω από το μηχάνημα.

 Προειδοποίηση: Η πόρτα είναι βαριά. Ζητήστε από ένα δεύτερο άτομο για να σας βοηθήσει να σηκώσετε την πόρτα.

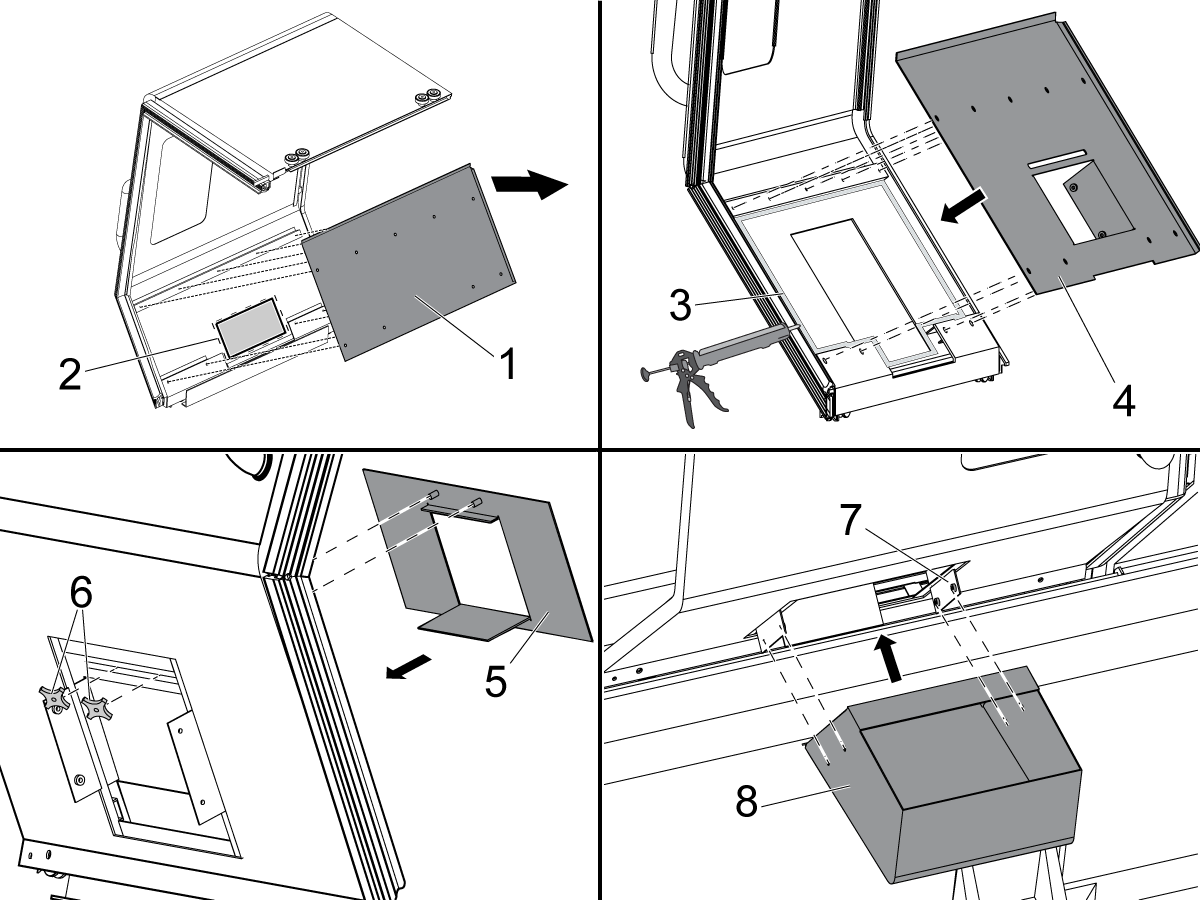

Αφαιρέστε την επένδυση [1] από το κάτω μέρος της πόρτας.

Χρησιμοποιήστε ένα πιστόλι θερμότητας στην κόλλα μέχρι να μαλακώσει. Αφαιρέστε και απορρίψτε το κάλυμμα πλήρωσης πόρτας [2].

Εφαρμόστε συγκολλητικό στεγανωτικό σε κάθε μία από τις (4) άκρες [3] στο κάτω μέρος της πόρτας. Εγκαταστήστε την επένδυση πόρτας που είναι συμβατή με το συλλέκτη τεμαχίων [4].

Εγκαταστήστε τον οδηγό απόρριψης [5]. Τοποθετήστε τους σπειροτομημένους στύλους μέσα από τις οπές στην επένδυση της πόρτας [4]. Συνδέστε τα κομβία συγκράτησης [6] στους σπειροτομημένους στύλους.

Χρησιμοποιήστε (4) 1/4-20 x 1/2" κεφαλόβιδες άλεν (BHCS) [7] για να συνδέσετε τον κάδο τεμαχίων [8] στο μπροστινό μέρος της πόρτας.

Εγκαταστήστε την ετικέτα ασφαλείας στον κάδο εξαρτημάτων.

[1] Αφαιρέστε το αριστερό μπροστινό πλαίσιο.

[2] Αφαιρέστε το αριστερό πλευρικό πλαίσιο.

[3] Αφαιρέστε το πίσω πλαίσιο.

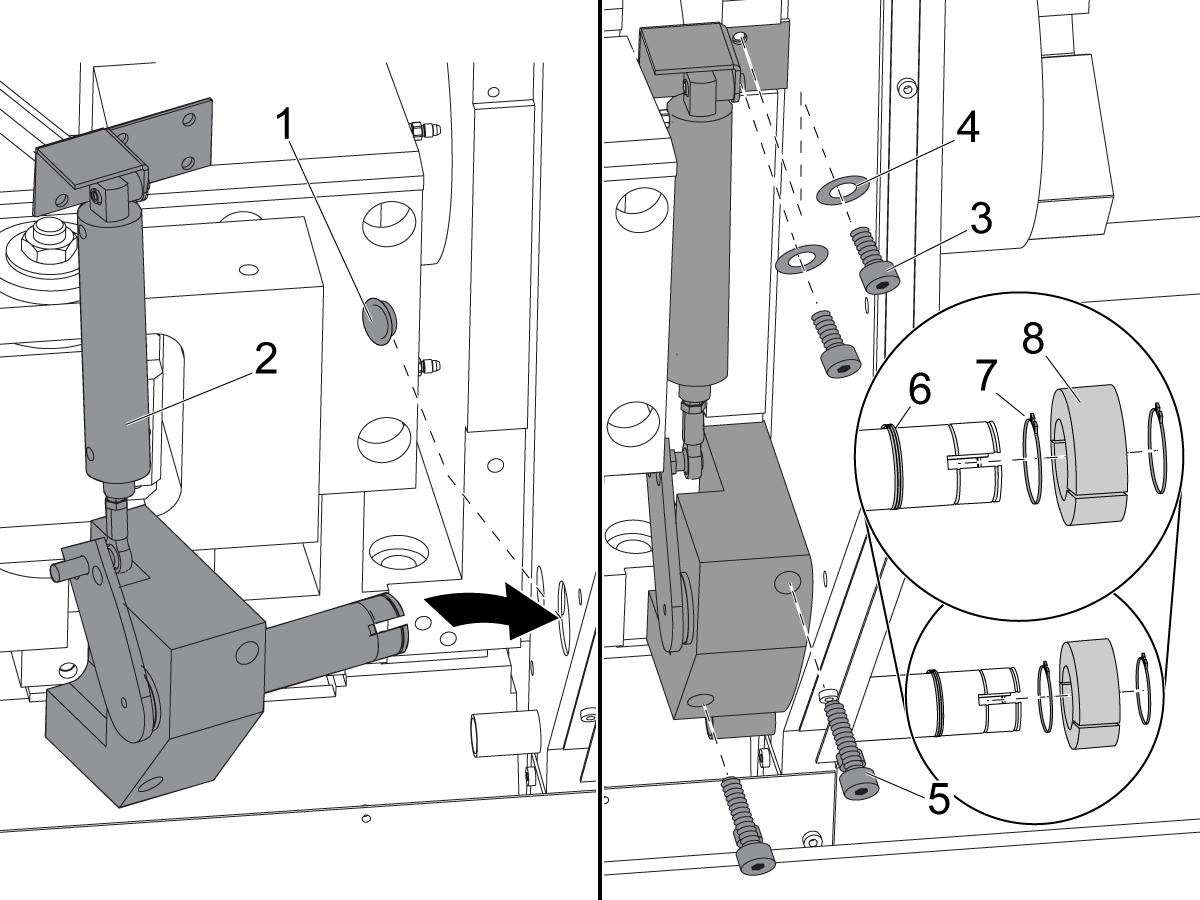

Αφαιρέστε το βύσμα [1] από το διάφραγμα.

Εγκαταστήστε το συγκρότημα κυλίνδρου αέρα [2]. Βάλτε τον άξονα περιστροφής μέσα από την οπή στο διάφραγμα.

Συνδέστε το συγκρότημα του κυλίνδρου αέρα στο περίβλημα της κεφαλής ατράκτου. Χρησιμοποιήστε (2) 5/16-18 x 3/4" βίδες καπακιού κεφαλής υποδοχής (SHCS) [3] και επίπεδες ροδέλες [4] στον πάνω βραχίονα. Χρησιμοποιήστε (2) 3/8-16 x 3-1/2" βίδες SHCS [5] στο κάτω μπλοκ.

Τοποθετήστε τη λαστιχένια στεγανοποίηση [6] πάνω από τον άξονα περιστροφής. Βεβαιωθείτε ότι το επίπεδο τμήμα της στεγανοποίησης βρίσκεται πάνω στο μεταλλικό έλασμα του διαφράγματος.

Χρησιμοποιήστε ασφαλιστικούς δακτυλίους [7] για να στερεώσετε το κολάρο [8] πάνω από τον άξονα περιστροφής.

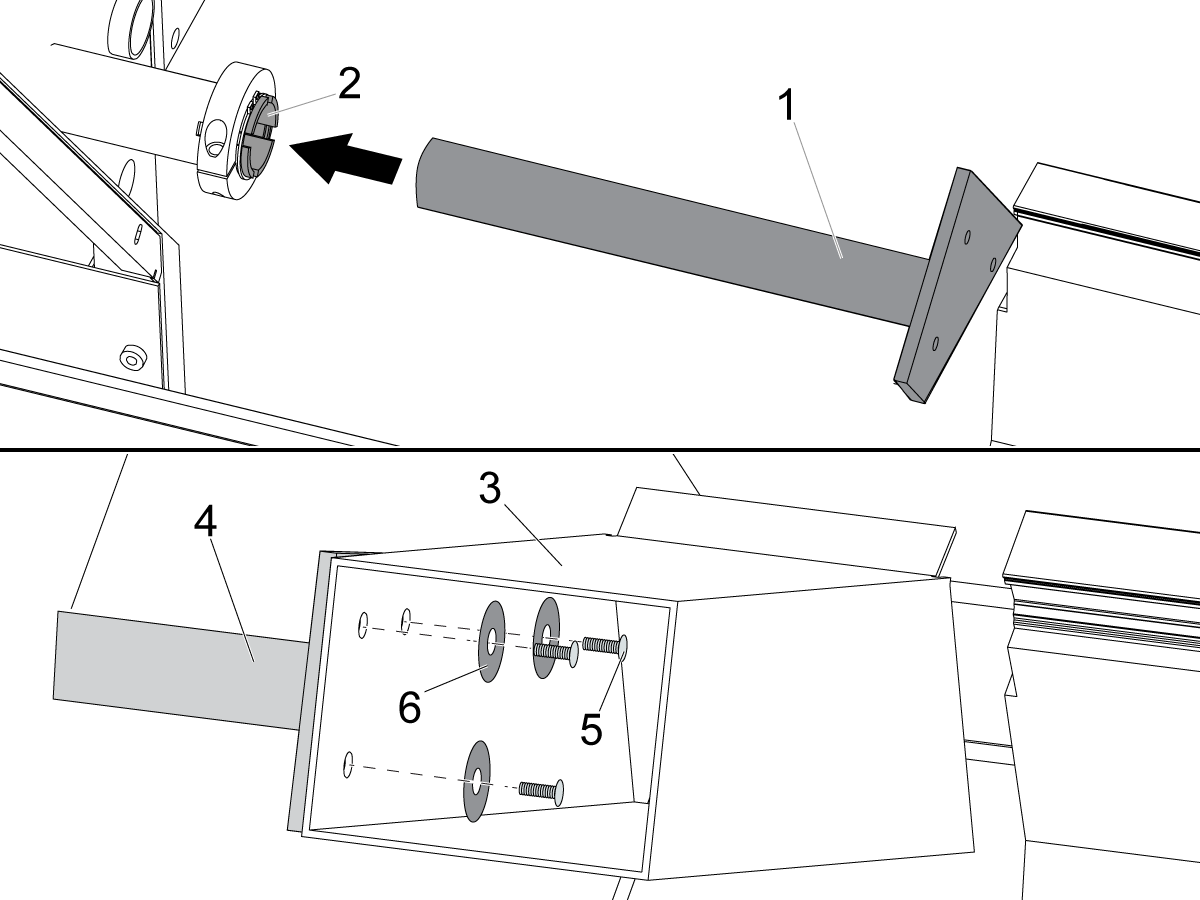

Τοποθετήστε τον άξονα συλλέκτη τεμαχίων [1] στον άξονα περιστροφής [2].

Προσαρτήστε το συλλέκτη τεμαχίων [3] στον άξονα συλλέκτη τεμαχίων [4]. Χρησιμοποιήστε τις (3) 1/4-20 x.5" κεφαλόβιδες άλεν (BHCS) [5] και επίπεδες ροδέλες [6].

Ρυθμίστε τη μονάδα συλλέκτη τεμαχίων μέχρι να είναι 0,50" (13 mm) από τη σιαγόνες τσοκ. Σφίξτε το κολάρο του άξονα στα 15 ft-lb (20 Nm).

Κάντε αυτό το βήμα για μηχανήματα Classic Haas με CALM.

Περάστε το καλώδιο σήματος σωληνοειδούς P-CAT από το P68 στο I/O PCB στην καλωδίωση CALM  του ερμαρίου όπως φαίνεται.

Κάντε αυτό το βήμα για μηχανήματα NGC και μηχανήματα Classic με CALM.

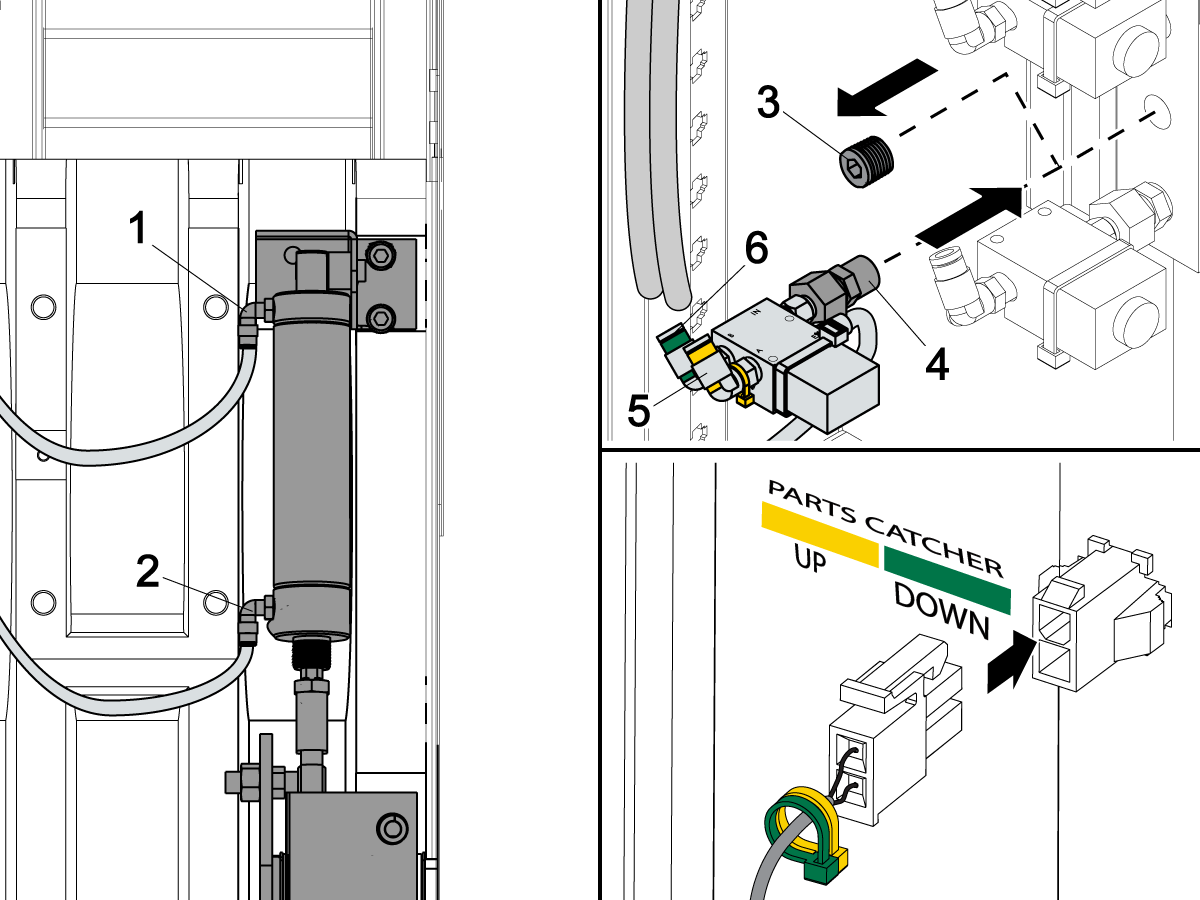

Εγκαταστήστε τους σωλήνες αέρα [1 και 2] στο συγκρότημα κυλίνδρου.

Αφαιρέστε το βύσμα [3] από το κάτω μέρος της πολλαπλής διανομής αέρα. Εγκαταστήστε τη σύνδεση συμπίεσης [4] στην δεύτερη από κάτω οπή.

Εγκαταστήστε τα δεματικά καλωδίων στο σωληνοειδές. Βάλτε το κίτρινο δεματικό καλωδίου στην πλευρά A [5] του σωληνοειδούς. Βάλτε το πράσινο δεματικό καλωδίου στην πλευρά Β [6] του σωληνοειδούς.

Τοποθετήστε το σωληνοειδές αέρα στην πολλαπλή διανομής αέρα. Σφίξτε το παξιμάδι στη σύνδεση συμπίεσης [4]. Βεβαιωθείτε ότι το σωληνοειδές ευθυγραμμίζεται με τα άλλα σωληνοειδή.

Συνδέστε το άλλο άκρο του σωλήνα αέρα [1] από το επάνω μέρος του συγκροτήματος κυλίνδρου στην πλευρά Β [6] του σωληνοειδούς (πράσινο δεματικό καλωδίου). Συνδέστε το άλλο άκρο του σωλήνα αέρα [2] από το κάτω μέρος του συγκροτήματος κυλίνδρου στην πλευρά Α [5] του σωληνοειδούς (κίτρινο δεματικό καλωδίου).

Συνδέστε το καλώδιο σωληνοειδούς στον συνδετήρα PARTS CATCHER.

Κάντε αυτό το βήμα για τα μηχανήματα Pre-CALM.

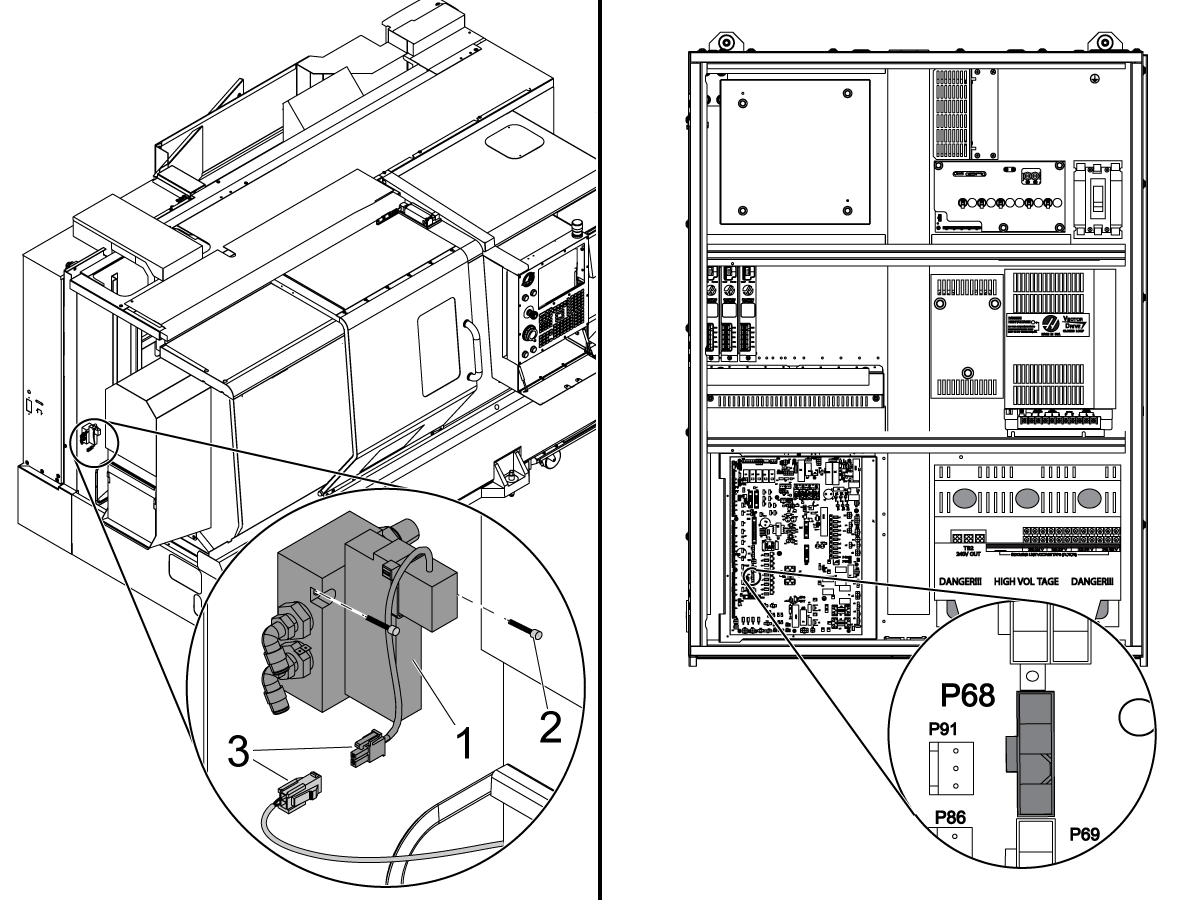

Χρησιμοποιήστε (2) 10-32 x 1-1/4" SHCS [1] για να εγκαταστήσετε το σωληνοειδές συλλέκτη τεμαχίων [2] σε ένα διαθέσιμο σετ παξιμαδιών στο πίσω αριστερό πλαίσιο.

 Σημείωση: Η θέση των παξιμαδιών είναι διαφορετική σε ορισμένα μηχανήματα.

Τοποθετήστε το καλώδιο σήματος για τον συλλέκτη τεμαχίων μέσω του πίσω μέρους του περιβλήματος και συνδέστε το με το καλώδιο του σωληνοειδούς [3].

Εγκαταστήστε το καλώδιο μέσω του κάτω μέρους του ερμαρίου ελέγχου. Συνδέστε το καλώδιο σήματος στο P68 (συλλέκτης τεμαχίων) στο PCB I/O.

Κάντε αυτό το βήμα για τα μηχανήματα Pre-CALM.

Κάντε αυτές τις συνδέσεις:

• Συνδέστε το σωλήνα αέρα 5/32" από την κάτω σύνδεση εξόδου του σωληνοειδούς [1] για την έξοδο του σωληνοειδούς στην κάτω σύνδεση [2] για τον κύλινδρο αέρα.
• Συνδέστε τον δεύτερο σωλήνα αέρα 5/32" από την επάνω σύνδεση [3] για την έξοδο του σωληνοειδούς στην επάνω σύνδεση [4] για τον κύλινδρο αέρα.
• Συνδέστε τον σωλήνα αέρα 1/4" στην σύνδεση 1/4" στο σωληνοειδές [5]. Εγκαταστήστε το σωλήνα όπως φαίνεται [6].

Αφαιρέστε ένα από τα βύσματα [7]. Εγκαταστήστε τη σύνδεση [9] και το σωλήνα [8] στην πολλαπλή για τον κύριο ρυθμιστή αέρα. Συνδέστε τον σωλήνα αέρα 1/4" [8] στη σύνδεση 90 μοιρών [9].

Βάλτε την πόρτα στο κάτω ράφι και μετά γυρίστε την πόρτα στη θέση της.

 Προειδοποίηση: Η πόρτα είναι βαριά. Ζητήστε από ένα δεύτερο άτομο για να σας βοηθήσει να σηκώσετε την πόρτα.

Εγκαταστήστε τον επάνω οδηγό κυλίνδρου. Ανατρέξτε στο Βήμα 1.

Ρυθμίστε τον κεντρικό αποζεύκτη κυκλώματος στη θέση ON. Πατήστε [POWER ON].

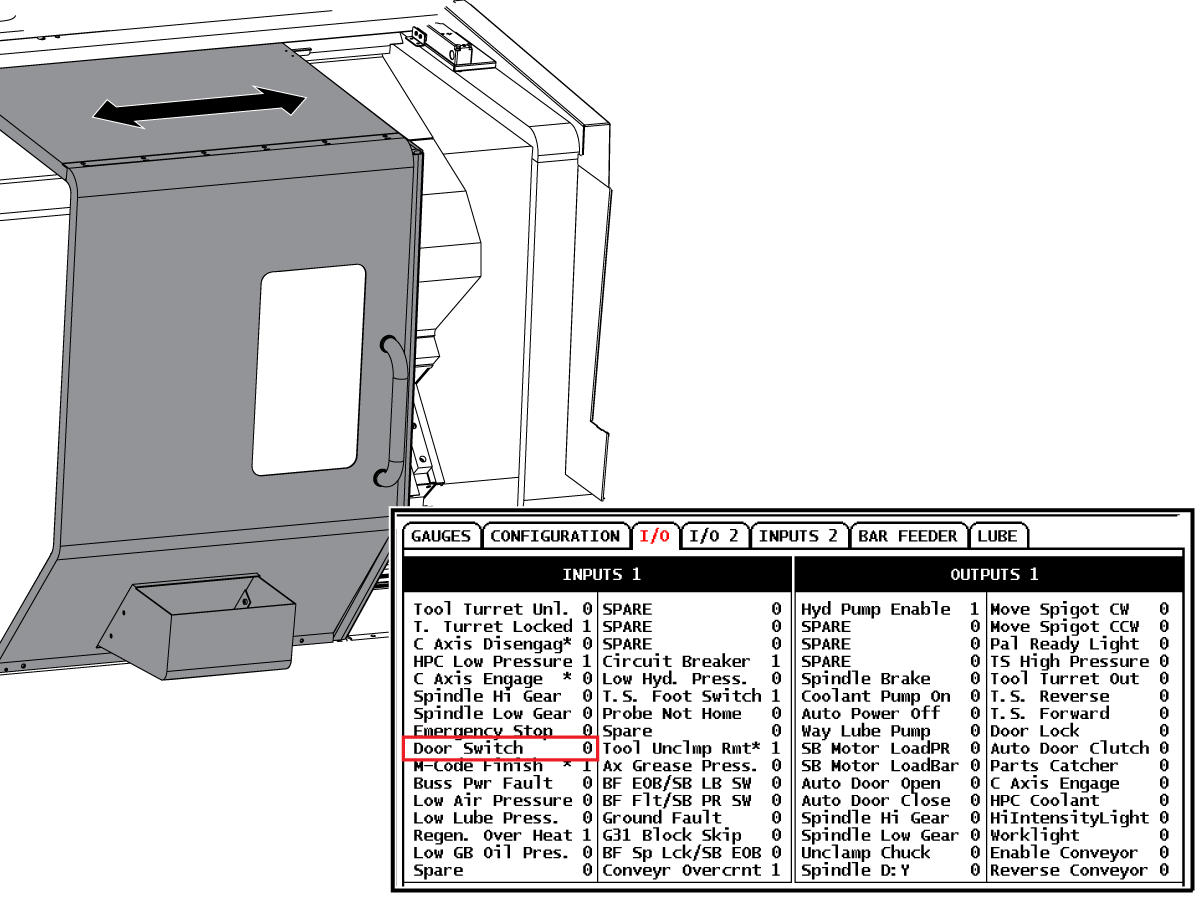

Πατήστε [PARAM/DGNOS] μία ή δύο φορές για να μεταβείτε στην οθόνη διαγνωστικών. Μεταβείτε στην καρτέλα Ι/Ο.

Ανοίξτε και κλείστε την πόρτα ενώ παρακολουθείτε την τιμή του Door Switch.

Κατά τη σωστή λειτουργία, Ο διακόπτης πόρτας αλλάζει σε 1 όταν η πόρτα είναι ανοιχτή και σε 0 όταν είναι κλειστή.
