VMC – kryt dráhy osi Z – Inštalácia

AD0585

VMC Z Axis Waycover Installation

Tento postup vám ukáže, ako nainštalovať kryt osi Z na vertikálne stroje.

Tento postup sa vzťahuje na nasledujúce súpravy:

  • 93-1906: KRYT DRÁHY, OS Z VF0/1/2
  • 93-4462: KRYT DRÁHY OS Z SVC SADA STR VF
  • 93-2299: KRYT DRÁHY POD OSOU Z VEĽ VF

POZNÁMKA: Stroje vyrobené od októbra 2010 do septembra 2012 s hliníkovým blokovým omývaním s osou Y budú potrebovať súpravu na omývanie 93-30-9170.

1

Stlačte [POWER OFF]. Nastavte hlavný istič do polohy VYP. Uzamknite hlavný istič. Použite schválený zámok so schváleným bezpečnostným štítkom.

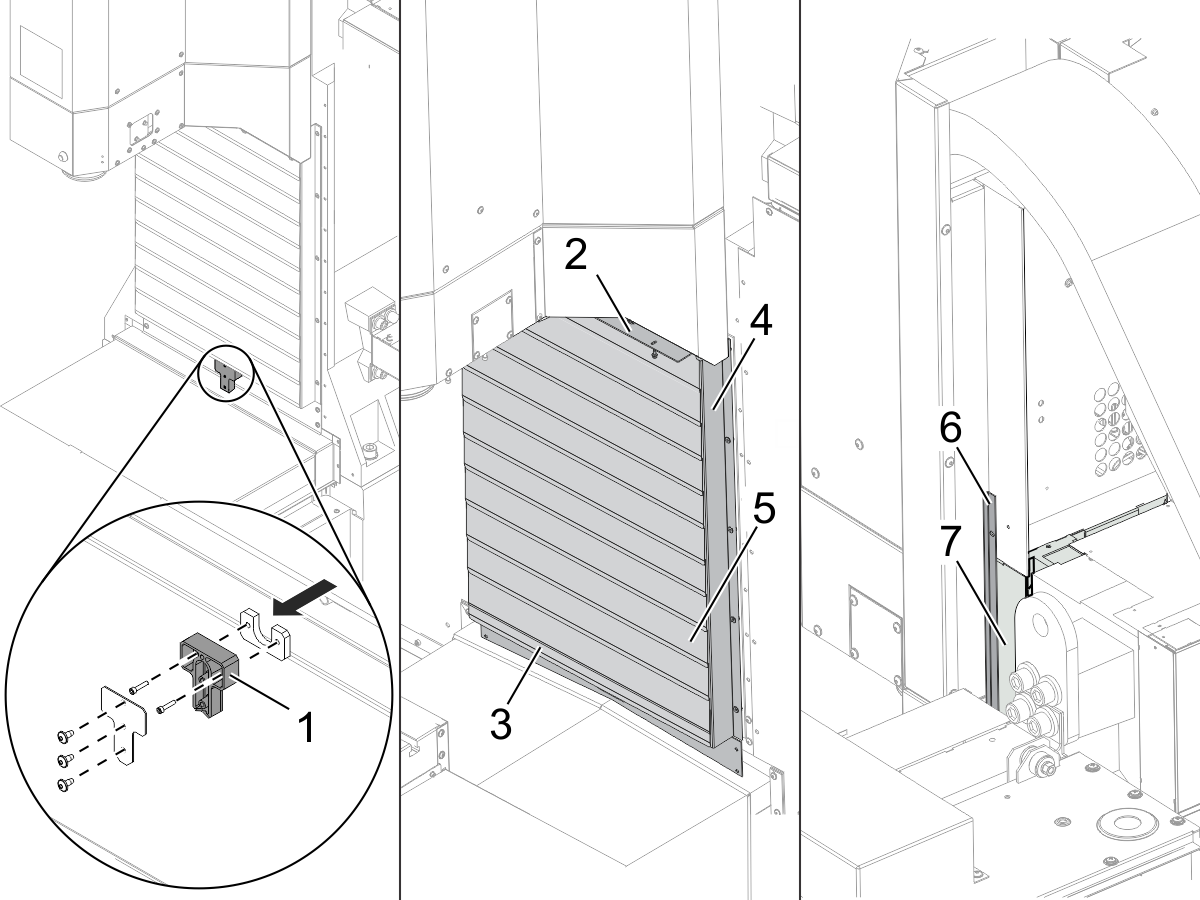

Ak má váš stroj trysku chladiacej kvapaliny na omývanie osi Y [1], odstráňte ju.

Odstráňte skrutky z hornej časti [2] krytu dráhy. Podržte kryt dráhy a pomaly ho spustite.

Poznámka: Ochranné plechy proti trieskam [6] a montážne koľajnice [5] nemusia byť symetrické v závislosti od modelu. Pred odstránením overte správnu orientáciu.

Odstráňte komponenty v tomto poradí:

  • Skrutky z dolnej časti [3] krytu dráhy
  • Jedna z montážnych koľajníc krytu dráhy [4]
  • Kryt dráhy [5]
  • Druhá montážna koľajnica

Vymeňte (2) ochranné plechy proti trieskam [6]. Sú na ľavej a pravej strane vretena [7].

Pre stredné stroje VF:
Nový kryt dráhy 25-3678D má prepracované koľajnice, ktoré sa pripevňujú rôznymi skrutkami. Keď sa inštaluje na stroj, ktorý mal predtým PN  25-3678C, potom budú musieť byť ochranné plechy proti trieskam (PN 25-9041A alebo 25-14764) odstránené a vyhodené.
Nové koľajnice na PN 25-3678D budú teraz tiež používať zátky otvorov na upchatie prístupových otvorov.

2

Inštalujte (1) z montážnych koľajníc [1].

Do spodnej časti koľajnice vložte nový kryt dráhy [2].

Upozornenie: Uistite sa, že montážna koľajnica [3] sa nachádza v priestore [4] každého plátu krytu dráhy.

Nainštalujte druhú montážnu koľajnicu. Uistite sa, že montážna koľajnica zapadá do priestoru [4] každého plátu krytu dráhy.

Poznámka: Kryt dráhy [2] by mal byť nainštalovaný tak, aby predná časť plátov krytu dráhy sedela na vrchu montážnych koľajníc [1].

Inštalujte dosku krytu osi Z [5]. Urobte to pre stroje, ktoré nemajú trysku chladiacej kvapaliny na umývanie osi Y.

3

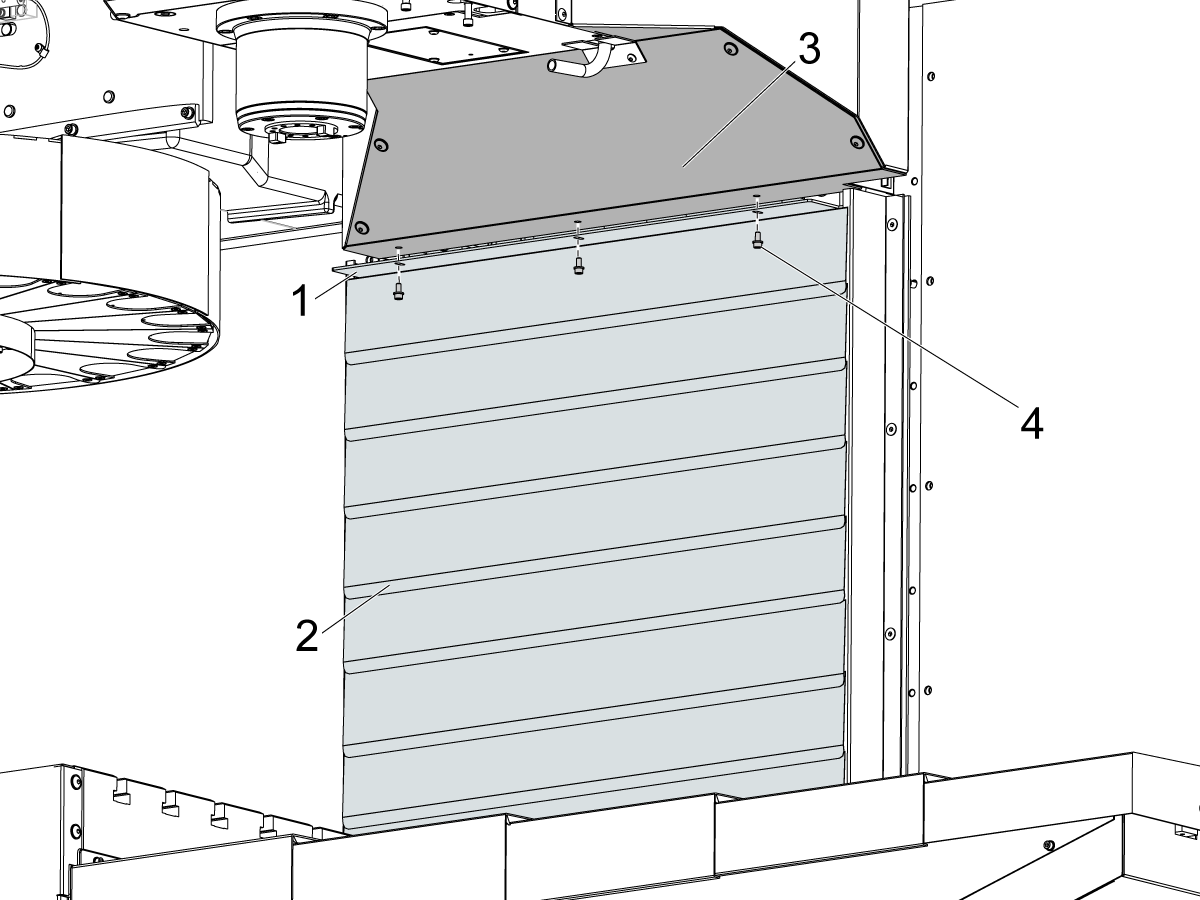

Zdvihnite kryt dráhy [2] až po kryt spodnej hlavy [3]. Upevnite vrchnú časť [1] krytu dráhy na kryt spodnej hlavy [3]. Použite (3) skrutky [4], ktoré boli v spodnom kryte hlavy, [3] z odstránenej zostavy krytu dráhy.

Ak ste odstránili omývaciu trysku chladiacej kvapaliny osi Y, nainštalujte ju.
