Renishaw AxiSet Check-Up - Ρύθμιση και δοκιμή

Εισαγωγή

Αυτή η διαδικασία σας λέει πώς να χρησιμοποιήσετε το πρόγραμμα Renishaw Axiset για να προσαρμόσετε τις ρυθμίσεις MRZP και να ελέγξετε τη γεωμετρία του μηχανήματος σε μηχανήματα UMC με NGC.

Προαπαιτούμενα:

Πρέπει να έχετε εγκατεστημένο στον υπολογιστή σας λογισμικό Renishaw Axiset Check-Up. Για να λάβετε τα αρχεία κάντε κλικ εδώ.
Φροντίστε να θερμάνετε την άτρακτο του μηχανήματος και τον άξονα του μηχανήματος για τουλάχιστον 10 λεπτά.
Οι ανιχνευτές πρέπει να έχουν βαθμονομηθεί.
Επαναφέρετε στη θέση μηδέν τους άξονες B και C πριν ξεκινήσετε τη ρύθμιση.
Από την καρτέλα ρυθμίσεων, πληκτρολογήστε "MRZP" και στη συνέχεια F1 για αναζήτηση των ρυθμίσεων MRZP 255, 256 και 257. Εάν οι τιμές στις ρυθμίσεις 255, 256 και 257 είναι μηδέν, θα πρέπει πρώτα να εκτελέσετε τους κύκλους MRZP τραχιών ή να βρείτε το περιστροφικό κεντρικό σημείο χειροκίνητα.

ΣΗΜΕΙΩΣΗ: Το Axiset Check-Up χρησιμοποιεί μεταβλητές μακροεντολών για τον υπολογισμό των θέσεων MRZP. Αυτά τα προγράμματα δεν χρησιμοποιούν τις ρυθμίσεις των DWO ή TCPC ή των μηχανημάτων MRZP.

Προετοιμάστε το μηχάνημα για τη δοκιμή

1

Ορίστε μεταβλητές μακροεντολών για το πρόγραμμα Axiset.

Πατήστε [SETTING], πληκτρολογήστε "MRZP" Πατήστε F1 για αναζήτηση των ρυθμίσεων MRZP.
Σημειώστε τις τιμές των ρυθμίσεων 255, 256 και 257.
Πατήστε [CURRENT COMANDS] μεταβείτε στην καρτέλα MACRO VARS.
Βρείτε τις μεταβλητές 10520, 10521 και 10522.
Για τη μεταβλητή 10520, εισάγετε την τιμή ρύθμισης 255. Αυτή είναι η θέση MRZP άξονα X που θα χρησιμοποιήσει το πρόγραμμα Axiset.
Για τη μεταβλητή 10521, εισάγετε την τιμή ρύθμισης 256. Αυτή είναι η θέση MRZP άξονα X που θα χρησιμοποιήσει το πρόγραμμα Axiset.
Για τη μεταβλητή 10522, εισάγετε την τιμή ρύθμισης 257. Αυτή είναι η θέση MRZP άξονα X που θα χρησιμοποιήσει το πρόγραμμα Axiset.

ΣΗΜΕΙΩΣΗ: Οι τιμές στις μακρο μεταβλητές 10520, 10521 & 10522 είναι όπου πραγματοποιείται οποιαδήποτε ρύθμιση κατά την εκτέλεση των προγραμμάτων Axiset.

2

Ορίστε τις ρυθμίσεις DPRNT για να αποθηκεύσετε τα σημεία δεδομένων.

Εισάγετε μια συσκευή USB στο χειριστήριο.
Πατήστε [LIST PROGRAM] και μεταβείτε στην καρτέλα USB [1].
Πατήστε [F3] [2] και επιλέξτε Δημιουργία καταλόγου.
Ονομάστε τον κατάλογο "DPRNT" [3] Πατήστε [Enter].
Επισημάνετε τον κατάλογο "DPRNT" [4] και πατήστε [F3] [5] and select Setting 262 DPRNT [6]. Press [Enter].
Μεταβείτε στη ρύθμιση 262 και βεβαιωθείτε ότι εμφανίζεται η σωστή διαδρομή [7].

3

Φορτώστε τα προγράμματα AxiSet Check-Up.

Αποθηκεύστε τα προγράμματα 9601.9602.9603.9604, 7600 και 7601 σε μια συσκευή USB.
Εισαγάγετε τη συσκευή USB στο χειριστήριο.
Αποθήκευση προγραμμάτων 7600 και 7601 [1] στη ΜΝΗΜΗ
Πατήστε την [SETTINGS] αλλαγή ρύθμισης 23 9XXX PROG EDIT LOCK στοΑΠΕΝΕΡΓΟΠΟΙΗΣΗ
Πατήστε [LIST PROGRAM] και πηγαίνετε στην καρτέλα USB αποθηκεύστε τα 9601, 9602, 9603 και 9604 στον κατάλογο O9000 [2].
Αλλάξτε τη ρύθμιση 23 9XXX PROG EDIT LOCK σε ΕΝΕΡΓΟΠΟΙΗΣΗ

Ρυθμίστε το εργαλείο μετρητή σφαίρας και την Αντιστάθμιση εργασίας

1

Εγκαταστήστε τον αισθητήρα

Εγκαταστήστε το αντικείμενο στο τραπέζι.
Αλλάξτε τα εργαλεία, ώστε ο ανιχνευτής OMP40-2 να βρίσκεται στην άτρακτο.
Χειριστείτε την ακίδα του ανιχνευτή στην κατά προσέγγιση κεντρική γραμμή της σφαίρας του μετρητή με τον άξονα Ζ περίπου 0,20 "(5,0 mm) πάνω από τη σφαίρα του μετρητή.

2

Ρυθμίστε τις αντισταθμίσεις εργασίας

Πατήστε ΑΝΤΙΣΤΑΘΜΙΣΗ και μεταβείτε στην καρτέλα Εργασίας.
Επισημάνετε το G58 πιέστε [F3] και επιλέξτε την ενέργεια λήψης μετρήσεων Boss. Θα εμφανιστεί το πρότυπο Boss [1]:
Αντιστάθμιση εργασίας εισάγετε 58
D εισάγετε 1,0"
Z εισάγετε -0,5 (-12,7 mm)
Πατήστε [ΕΝΑΡΞΗ ΚΥΚΛΟΥ] θα ξεκινήσει η ενέργεια ανίχνευσης. Όταν τελειώσει, το G58 θα έχει μία τιμή άξονα X και Y.

3

Πατήστε ΑΝΤΙΣΤΑΘΜΙΣΗ και μεταβείτε στην καρτέλα Εργασίας.
Επισημάνετε το G58 πιέστε [F3] και επιλέξτε την ενέργεια ανίχνευσης μονής επιφάνειας (Single Surface). Θα εμφανιστεί το πρότυπο Single Surface [2]:
Αντιστάθμιση εργασίας εισάγετε 58
Εισάγετε -0,25 (-12,7 mm)
Πατήστε [ΕΝΑΡΞΗ ΚΥΚΛΟΥ] θα ξεκινήσει η ενέργεια ανίχνευσης. Όταν τελειώσει, το G58 θα έχει μία τιμή άξονα Ζ.

Ρυθμίστε και εκτελέστε το AxiSet για τον άξονα B (κλίση)

1

Φορτώστε το πρόγραμμα O7601 στην ενεργή μνήμη. Πατήστε [EDIT] και βεβαιωθείτε ότι οι μεταβλητές [1] έχουν ως εξής:

#150 Όχι αλλαγή.
#1 Είναι η γωνία έναρξης, συνήθως ρυθμισμένη στο -35.
#2Είναι η γωνία τέλους, συνήθως ρυθμισμένη στο 55. Σημείωση: εάν το σύνολο γωνιών είναι μικρότερο των 90 μοιρών, θα λάβετε ένα μήνυμα συναγερμού.
#3 Είναι η βηματική γωνία που μπορεί να ρυθμιστεί σε οποιαδήποτε γωνία θέλετε. Το 30 είναι ένα καλό σημείο εκκίνησης.
#22 Όχι αλλαγή.
#7 Ρύθμιση στη διάμετρο μετρητή σφαίρας. Εάν χρησιμοποιείτε τον τυπικό μετρητή σφαίρας με μετρικό σύστημα, εισαγάγετε 25,4
#20 Αλλάξτε αυτήν τη μεταβλητή στον αριθμό του εργαλείου ανίχνευσης OMP-40.
Σημαντικό: Εάν αυτή η μεταβλητή είναι λανθασμένη, μπορεί να κάνει το μηχάνημα να βάλει λάθος εργαλείο στην άτρακτο.
#8 Όχι αλλαγή.
#18 Ίντσες 0,2, Μετρικό 5,0
#19 Ίντσες 0,118, Μετρικό 3,0
#183 Αντιστάθμιση εργασίας βάσης, Για G58 εισάγετε 58,
Σημαντικό: Λάβετε υπόψη ότι το πρόγραμμα θα γράψει στην επόμενη αντιστάθμιση, οπότε αν χρησιμοποιηθεί το 58, το G58 θα οριστεί ως η αρχική αντιστάθμιση και το G59 θα γραφτεί σε αυτό.
#184 Όχι αλλαγή. Πρέπει να είναι 1
#151 Όχι αλλαγή.

2

Εκτελέστε το πρόγραμμα άξονα Β O7601.

Με επιλεγμένο το Πρόγραμμα O7601, πατήστε [CYCLE START]. Οι δηλώσεις DPRNT στο πρόγραμμα μακροεντολών θα αποθηκεύσουν τα σημεία δεδομένων μετά από ανίχνευση κάθε τοποθεσίας.

Μετονομάστε το αρχείο DPRNT στη συσκευή USB.

Πατήστε [LIST PROGRAM] και μεταβείτε στην καρτέλα USB [1].
Μεταβείτε στο φάκελο DPRNT και επισημάνετε το αρχείο DRPNT.OUT [2].
Πατήστε [F3] [3] και επιλέξτε Μετονομασία.
Ονομάστε το αρχείο Β1.OUT [4] πατήστε [ENTER] [5].

Ρυθμίστε και εκτελέστε το AxiSet για τον άξονα C (περιστροφικό)

1

Αφήστε το σφαιρικό μετρητή στην ίδια θέση κατά τη δοκιμή του άξονα Β και χρησιμοποιήστε την ίδια Αντιστάθμιση εργασίας.

Φορτώστε το πρόγραμμα 7600 στην ενεργή μνήμη. Πατήστε [EDIT] και βεβαιωθείτε ότι οι μεταβλητές έχουν ως εξής:

#150 Όχι αλλαγή.
#1 Είναι η γωνία έναρξης, συνήθως ρυθμισμένη στο 0.
#2 Είναι η τελική γωνία, θα πρέπει να προσαρμοστεί εάν αλλάξετε την τελική γωνία.
#3 Είναι η βηματική γωνία που μπορεί να ρυθμιστεί σε οποιαδήποτε γωνία θέλετε. Το 45 είναι ένα καλό σημείο εκκίνησης.
#22 Όχι αλλαγή.
#7 Ρύθμιση στη διάμετρο μετρητή σφαίρας. Εάν χρησιμοποιείτε τον τυπικό μετρητή σφαίρας με μετρικό σύστημα, εισαγάγετε 25,4
#20 Προσαρμόστε στον αριθμό του εργαλείου ανίχνευσης OMP-40.
#8 Όχι αλλαγή.
#18 Ίντσες 0,2, Μετρικό 5,0
#19 Ίντσες 0,118, Μετρικό 3,0
#183 Αντιστάθμιση εργασίας βάσης, Για G58 εισάγετε 58, Λάβετε υπόψη ότι το πρόγραμμα θα γράψει στην επόμενη αντιστάθμιση, οπότε αν χρησιμοποιηθεί το 58, το G58 θα οριστεί ως η αρχική αντιστάθμιση και το G59 θα γραφτεί σε αυτό.
#184 Όχι αλλαγή. Πρέπει να είναι 1
#151 Όχι αλλαγή.

2

Εκτελέστε το πρόγραμμα άξονα Β O7600.

Με επιλεγμένο το Πρόγραμμα O7600, πατήστε [CYCLE START]. Οι δηλώσεις DPRNT στο πρόγραμμα μακροεντολών θα αποθηκεύσουν τα σημεία δεδομένων μετά από ανίχνευση κάθε τοποθεσίας.

Μετονομάστε το αρχείο DPRNT στη συσκευή USB.

Πατήστε [ΠΡΟΓΡΑΜΜΑ] και μεταβείτε στην καρτέλα USB [1].
Μεταβείτε στον φάκελο DPRNT και επισημάνετε το αρχείο DRPNT.OUT [2].
Πατήστε [F3] [3] επιλέξτε Μετονομασία.
Ονομάστε το αρχείο C1.OUT [4] πατήστε [ENTER] [5].

Ερμηνεία δεδομένων

1

Συνδέστε τη συσκευή USB στον υπολογιστή.
Ανοίξτε το AxiSetCheckUp.xls
Επιλέξτε την καρτέλα #1 στο κάτω μέρος της οθόνης AxiSet.
Επιλέξτε μία γλώσσα.
Επιλέξτε τις μονάδες INCH ή ΜΕΤΡΙΚΟ.

2

Κάντε κλικ στο κουμπί "+" [1].

Επίλεξε το αρχείο δεδομένων Β1. OUT [2] DPRNT από τη συσκευή USB.

Επιλέξτε Άνοιγμα [3].

Συμπληρώστε τη φόρμα αρχείου δεδομένων [4]. Πατήστε Εισαγωγή [5].

Κάνε κλικ στο εικονίδιο κύκλου [6] για να εμφανιστεί η οθόνη κυκλικού γραφήματος.

3

Σφάλμα παρακολούθησης: Είναι το σφάλμα φόρμας συν το στοιχείο άξονα X και Z (δεν χρησιμοποιείται για καμία ρύθμιση).
Σφάλμα φόρμας: Είναι η κυκλικότητα των σημείων μέτρησης καθώς η σφαίρα περιστρέφεται γύρω από τον άξονα C. Εάν το σφάλμα είναι μεγαλύτερο από 0,0015 (0,038 mm) θα πρέπει να εξετάσετε τον τετραγωνισμό του μηχανήματος ή το τεστ ένσφαιρης μπάρας.
Ακτίνα δοκιμής: Είναι η απόσταση από την κεντρική γραμμή του άξονα.
Στοιχείο άξονα X: Είναι το ποσό και η κατεύθυνση της ρύθμισης για τη μεταβλητή μακροεντολής #10520.
Στοιχείο άξονα Z: Είναι το ποσό και η κατεύθυνση της ρύθμισης για τη μεταβλητή μακροεντολής #10522.

Στην εικόνα φαίνεται το στοιχείο του άξονα X -0.0005 και το στοιχείο του άξονα Ζ 0,0, γράψτε τις τιμές σας σε ένα κομμάτι χαρτί και επισημάνετε τις ως (B1) X & Ζ. Αυτές οι τιμές θα χρησιμοποιηθούν σε μεταγενέστερα βήματα για τον υπολογισμό των μακρομεταβλητών.

4

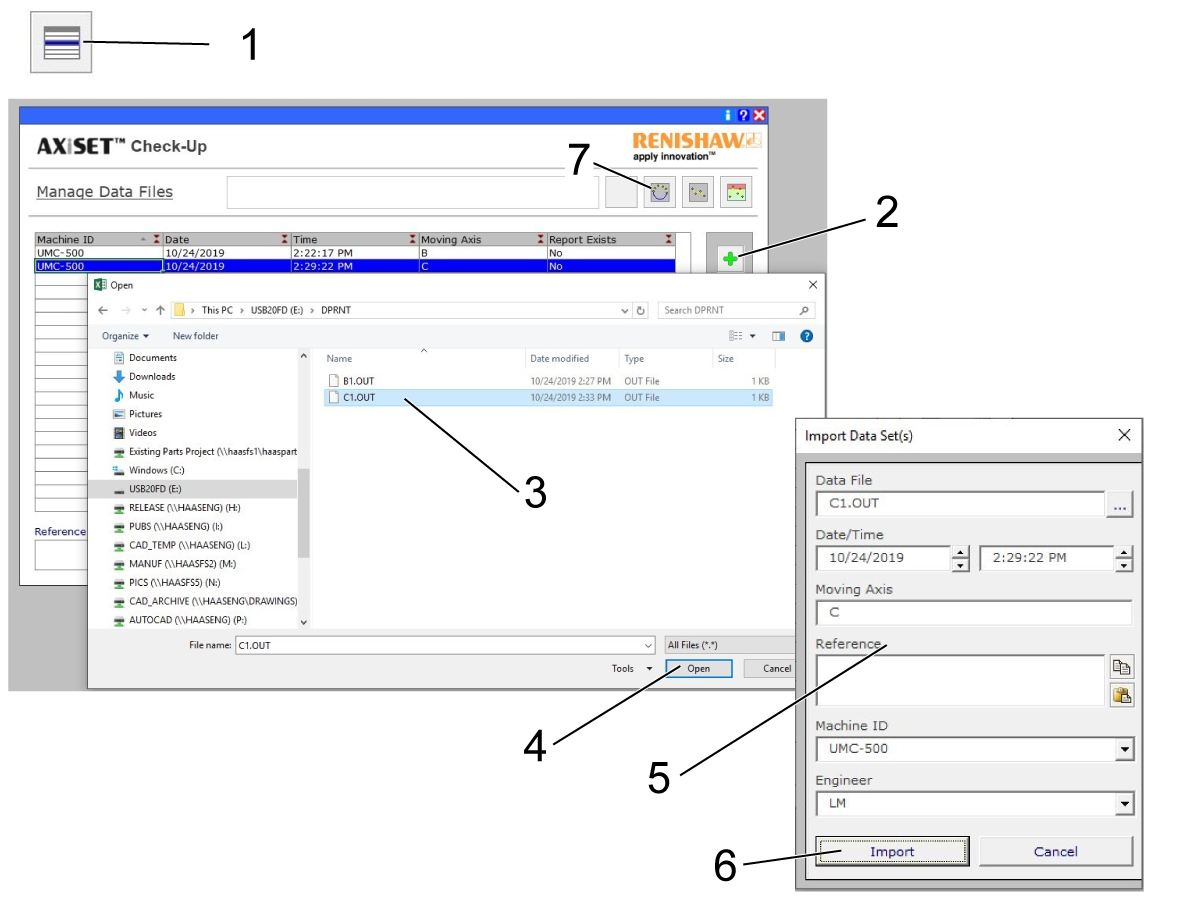

Κάντε κλικ στο εικονίδιο μενού [1] για να επιστρέψετε στη διαχείριση των αρχείων δεδομένων.

Κάντε κλικ στο κουμπί "+" [2].

Επίλεξε το αρχείο δεδομένων C1. OUT [3] DPRNT από τη συσκευή USB.

Επιλέξτε Άνοιγμα [4].

Συμπληρώστε τη φόρμα αρχείου δεδομένων [5]. Πατήστε Εισαγωγή [6].

Κάνε κλικ στο εικονίδιο κύκλου [7] για να εμφανιστεί η οθόνη κυκλικού γραφήματος.

Renishaw AxiSet Check-Up - Setup and Test
