DM / DT / TM / Mini Mill / Super Mini Mill - Εγκατάσταση

Εισαγωγή

Αυτή η διαδικασία σας λέει πώς να εγκαταστήσετε ένα DM-1/2, DT-1/2, TM-1 / 1P / 2 / 2P / 3 / 3P, Mini Mill / 2 / EDU ή Super Mini Mill / 2.

Απαιτούμενα εργαλεία:

  • 3/4" Πρίζα
  • 5/32", 1/4", 3/8" Υποδοχές Hex Bit
  • Αναστολεύς
  • 3/4"1.5" γαλλικο ΚΛΕΙΔΙ
  • Μετροταινία
  • .0005" ή 1 μικρόμετρο δείκτη δοκιμής και μαγνητική βάση
  • T-2181 SERVICE TOOL, LEVELING TOOL ή Precision Machinist Level, 0,0005" Διαίρεση
  • Ground Fault Tester 240Vac

Αφαιρέστε το Rust Inhibitor

Για ευκολία αφαίρεσης, χρησιμοποιήστε πρώτα μια πλαστική ξύστρα για να αφαιρέσετε το μεγαλύτερο μέρος του αναστολέα σκουριάς και, στη συνέχεια, χρησιμοποιήστε το WD-40 ή άλλο ουδέτερο PH απολιπαντικό για να ψεκάσετε τα καλύμματα και άλλες μη βαμμένες επιφάνειες που έχουν επικαλυφθεί με αναστολέα σκουριάς. Αφήστε το να μουλιάσει για λίγα λεπτά πριν το αφαιρέσετε. Στη συνέχεια, χρησιμοποιήστε πετσέτες καταστήματος για να το αφαιρέσετε. Για παχιά εφαρμογή αναστολέα σκουριάς χρησιμοποιήστε μια πλαστική ξύστρα για να την αφαιρέσετε.

: https://vimeo.com/haasautomation/review/171129636/7c2a5127f9

 Σπουδαίος: Μην χρησιμοποιείτε ξύστρα scotch-brite ή metal, αυτά θα γρατσουνίσουν τα καλύμματα. Επιπλέον, για να αποφευχθεί οποιαδήποτε μόλυνση του τρόπου κάλυψης σφραγίδων με το κολλώδες υπόλειμμα. Μην μετακινείτε κανέναν από τους άξονες έως ότου αφαιρεθεί όλος ο αναστολέας σκουριάς.



Σύνδεση αέρα

Συνδέστε την παροχή αέρα στον πίνακα λιπαντικού.

 Σημείωση: Για τις απαιτήσεις αέρα ανατρέξτε στο αυτοκόλλητο που βρίσκεται στην πόρτα του λιπαντικού.

Ηλεκτρική εγκατάσταση

Κίνδυνος: ΕΡΓΑΣΙΑ ΜΕ ΗΛΕΚΤΡΙΚΕΣ ΥΠΗΡΕΣΙΕΣ ΠΟΥ ΑΠΑΙΤΟΥΝΤΑΙ ΓΙΑ Ένα CNC ΕΙΔΙΚΑ ΕΠΙΚΙΝΔΥΝΟ. ΟΛΕΣ ΟΙ ΔΥΝΑΜΕΣ ΣΕ CNC ΠΡΕΠΕΙ ΝΑ ΑΠΕΝΕΡΓΟΠΟΙΟΥΝΤΑΙ ΤΟ LOCKOUT-TAGOUT ΣΤΗΝ ΠΗΓΗ ΠΡΙΝ ΤΗ ΣΥΝΔΕΣΗ ΤΩΝ ΓΡΑΜΜΩΝ ΣΥΣΚΕΥΩΝ ΣΕ CNC. Ωστόσο, ΕΑΝ ΔΕΝ ΕΙΝΑΙ Η ΠΕΡΙΠΤΩΣΗ Ή ΔΕΝ ΕΙΝΑΙ ΑΣΦΑΛΕΙΑ ΕΛΕΓΞΤΕ ΠΑΝΤΑ ΤΙΣ ΕΙΣΑΓΩΓΕΣ ΓΡΑΜΜΕΣ ΜΕ ΑΝΙΧΝΕΥΤΗΣ ΤΑΣΗΣ AC για να βεβαιωθείτε ότι η ισχύς έχει αποσυνδεθεί.

1

Αρχική επιθεώρηση ελέγχου

Κίνδυνος: Σε αυτό το σημείο, δεν πρέπει να υπάρχει ηλεκτρική σύνδεση με το μηχάνημα. Ο ηλεκτρικός πίνακας πρέπει να είναι κλειστός και ασφαλισμένος. Όταν ο κύριος αποζεύκτης κυκλώματος είναι απενεργοποιημένος, υπάρχει υψηλή τάση σε όλη την έκταση του ηλεκτρικού πίνακα (συμπεριλαμβανομένων των πλακετών με τα τυπωμένα κυκλώματα και των λογικών κυκλωμάτων) και η θερμοκρασία λειτουργίας ορισμένων εξαρτημάτων είναι υψηλή. Επομένως, απαιτείται εξαιρετική προσοχή. Επομένως, προσέξτε ιδιαίτερα όταν εργάζεστε στον πίνακα.

  • Ρυθμίστε τον κύριο διακόπτη διακόπτη στην επάνω δεξιά γωνία του ηλεκτρικού πίνακα στο πίσω μέρος του μηχανήματος στο OFF.
  • Χρησιμοποιώντας ένα κατσαβίδι, ξεκλειδώστε τα δύο μάνδαλα στην πόρτα του πίνακα, ξεκλειδώστε το ντουλάπι με το κλειδί και ανοίξτε την πόρτα.
  • Αφιερώστε αρκετό χρόνο για να ελέγξετε όλα τα εξαρτήματα και τους συνδετήρες που σχετίζονται με τις πλακέτες κυκλωμάτων. Αναζητήστε τυχόν καλώδια που έχουν αποσυνδεθεί, αναζητήστε τυχόν σημάδια ζημιάς και χαλαρά εξαρτήματα στο κάτω μέρος του πλαισίου του πίνακα. Εάν υπάρχουν ενδείξεις ότι το μηχάνημα ήταν λανθασμένο, καλέστε το εργοστάσιο πριν συνεχίσετε.

2

Μηχανές 1 φάσης: Τοποθετήστε κάθε καλώδιο τροφοδοσίας στο κάλυμμα του καλωδίου.  Συνδέστε τους δύο αγωγούς τροφοδοσίας στους ακροδέκτες L1 και L3 πάνω από τον κύριο διακόπτη.

Μηχανές 3 φάσεων: Τοποθετήστε κάθε καλώδιο τροφοδοσίας στο κάλυμμα του καλωδίου.  Συνδέστε τους τρεις αγωγούς τροφοδοσίας στους ακροδέκτες L1, L2 και L3 πάνω από τον κύριο διακόπτη κυκλώματος.

Συνδέστε τη χωριστή γραμμή γείωσης στο λεωφορείο γείωσης στα αριστερά των ακροδεκτών.

 Σημείωση: Βεβαιωθείτε ότι τα καλώδια πηγαίνουν πραγματικά στους σφιγκτήρες μπλοκ ακροδεκτών. (Η κακή σύνδεση θα προκαλέσει τη διακοπή λειτουργίας του μηχανήματος ή θα έχει άλλα προβλήματα, όπως υπερφόρτωση σερβο.) Για έλεγχο, απλώς τραβήξτε τα καλώδια αφού σφίξετε τις βίδες.

3

Αφού συνδεθεί η τάση γραμμής στο μηχάνημα, βεβαιωθείτε ότι ο κύριος διακόπτης κυκλώματος (στην επάνω δεξιά πλευρά του πίσω θαλάμου) είναι απενεργοποιημένος. Αφαιρέστε το κλείδωμα / ετικέτα και ενεργοποιήστε την τροφοδοσία στην πηγή. Χρησιμοποιώντας ένα ψηφιακό βολτόμετρο και κατάλληλες διαδικασίες ασφαλείας:

Μηχανές 1 φάσης: Μετρήστε την τάση AC σε L1 & L3 στον κύριο διακόπτη κυκλώματος.  Η τάση AC πρέπει να κυμαίνεται μεταξύ 220 - 250 volt.
Σημείωση: Χαμηλότερη ή υψηλότερη από αυτήν την τάση μπορεί να προκαλέσει συναγερμούς χαμηλής / υψηλής τάσης.

Μηχανές 3 φάσεων: Μετρήστε την τάση AC μεταξύ των τριών ζευγών φάσεων στον κύριο διακόπτη κυκλώματος.  Η τάση AC πρέπει να κυμαίνεται μεταξύ 195 και 260 βολτ (επιλογή 360 και 480 βολτ για επιλογή υψηλής τάσης).

 Σημείωση: Οι μεγάλες διακυμάνσεις τάσης είναι συχνές σε πολλές βιομηχανικές περιοχές. Η ελάχιστη και η μέγιστη τάση που παρέχονται σε ένα μηχάνημα ενώ είναι σε λειτουργία πρέπει να είναι γνωστά. Ο Εθνικός Ηλεκτρικός Κώδικας των ΗΠΑ καθορίζει ότι τα μηχανήματα πρέπει να λειτουργούν με διακύμανση + 5% έως -5% γύρω από τη μέση τάση τροφοδοσίας. Εάν προκύψουν προβλήματα με την τάση γραμμής ή υπάρχει υποψία χαμηλής τάσης γραμμής, μπορεί να χρησιμοποιηθεί ένας εξωτερικός μετασχηματιστής. Εάν υποψιάζεστε προβλήματα τάσης, η τάση πρέπει να ελέγχεται κάθε μία ή δύο ώρες κατά τη διάρκεια μιας τυπικής ημέρας για να βεβαιωθείτε ότι δεν κυμαίνεται περισσότερο από + 5% ή -5% από έναν μέσο όρο.

4

σημαντικό: Με τον κύριο διακόπτη περιστροφής ΜΑΚΡΙΑ ΑΠΟ.

Ελέγξτε τις βρύσες του μετασχηματιστή στην κάτω δεξιά γωνία του πίσω ντουλαπιού.

Μηχανές 1 φάσης: Το καλώδιο τάσης εισόδου πρέπει να μετακινηθεί στο βύσμα που αντιστοιχεί στη μέση τάση που μετράται στο παραπάνω βήμα.

Μηχανές 3 φάσεων:  Τα καλώδια τάσης εισόδου με την ένδειξη 74, 75 και 76 πρέπει να μετακινηθούν στο τριπλό μπλοκ ακροδεκτών που αντιστοιχεί στη μέση τάση που μετράται στο παραπάνω βήμα.

5

Το Transformer T5 παρέχει 24VAC που χρησιμοποιείται για την τροφοδοσία του κύριου ρελέ. Υπάρχουν δύο εκδόσεις αυτού του μετασχηματιστή για χρήση σε μηχανήματα 240 και 400V. Ο μετασχηματιστής 240V έχει δύο συνδέσμους εισόδου που βρίσκονται περίπου δύο ίντσες από τον μετασχηματιστή, οι οποίοι του επιτρέπουν να συνδεθεί είτε στα 180-220V είτε στα 221-240V. Οι χρήστες με ισχύ εισόδου 220V-240V RMS θα πρέπει να χρησιμοποιούν το βύσμα με την ένδειξη 221-240V, ενώ οι χρήστες με ισχύ εισόδου 190-220V θα πρέπει να χρησιμοποιούν το βύσμα με την ένδειξη 180-220V. Η αποτυχία χρήσης του σωστού συνδέσμου εισόδου θα έχει ως αποτέλεσμα είτε υπερθέρμανση του κύριου επαφέα είτε αποτυχία εμπλοκής του κύριου επαφέα.

Ο μετασχηματιστής 480V (προαιρετικό) T5 έχει τρεις συνδέσμους εισόδου, με την ένδειξη 340-380V, 381-440V και 441-480V. Οι χρήστες με ισχύ 340-380V 50Hz θα πρέπει να χρησιμοποιούν την υποδοχή 340-380V ενώ οι χρήστες με ισχύ 380V-440V 50Hz θα πρέπει να χρησιμοποιούν την υποδοχή 381-440V.

σημαντικό: Ρυθμίστε τον κύριο διακόπτη στο ON. Ελέγξτε για ενδείξεις προβλημάτων, όπως η μυρωδιά των συστατικών υπερθέρμανσης ή ο καπνός. Εάν υποδεικνύονται τέτοια προβλήματα, ρυθμίστε αμέσως τον κύριο διακόπτη στο OFF και καλέστε το εργοστάσιο πριν συνεχίσετε.

Μετά την ενεργοποίηση, μετρήστε την τάση στους κάτω ακροδέκτες στον κύριο διακόπτη. Θα πρέπει να είναι το ίδιο με τις μετρήσεις όπου η ισχύς εισόδου συνδέεται με τον κύριο διακόπτη. Εάν υπάρχουν προβλήματα, ελέγξτε την καλωδίωση.

6

Εφαρμόστε ισχύ στο χειριστήριο πατώντας το διακόπτη Power-On στον μπροστινό πίνακα.

Ελέγξτε τους μετρητές τάσης DC και AC Διαγνωστικά. Ο μετρητής τάσης DC πρέπει να είναι μεταξύ 310 - 360V. Η τάση γραμμής AC πρέπει να κυμαίνεται μεταξύ 90 και 105 τοις εκατό. Εάν η τάση είναι εκτός αυτών των ορίων, απενεργοποιήστε την τροφοδοσία και ελέγξτε ξανά τα βήματα 2 και 3. Εάν η τάση παραμένει εκτός αυτών των ορίων, καλέστε το εργοστάσιο.

7

Η ηλεκτρική ισχύς πρέπει να είναι σταδιακά σταδιακή για να αποφευχθεί ζημιά στον εξοπλισμό σας. Η πλακέτα PC της διάταξης τροφοδοσίας ενσωματώνει ένα "Εντοπισμός φάσης" κύκλωμα με δείκτες νέον. Όταν το πορτοκαλί νέον ανάβει (NE5), η φάση είναι λανθασμένη. Εάν το πράσινο νέον είναι αναμμένο (NE6), η φάση είναι σωστή. Εάν και οι δύο ενδείξεις νέον ανάβουν, έχετε ένα χαλαρό καλώδιο. ελέγξτε τις συνδέσεις. Ρυθμίστε τη σταδιακή ρύθμιση θέτοντας την πηγή τροφοδοσίας να απενεργοποιείται και, στη συνέχεια, ανταλλάξτε τα L1 και L2 των εισερχόμενων γραμμών ισχύος στον κύριο διακόπτη.

Κίνδυνος: ΟΛΕΣ Η ΔΥΝΑΜΗ ΣΕ CNC ΠΡΕΠΕΙ ΝΑ ΑΠΕΝΕΡΓΟΠΟΙΕΙΤΑΙ ΤΟ LOCKOUT-TAGOUT ΠΡΟΣ ΤΗΝ ΠΗΓΗ ΠΡΙΝ ΤΗΝ ΡΥΘΜΙΣΗ ΦΑΣΗΣ. ΠΑΝΤΑ ΔΙΠΛΟ ΕΛΕΓΧΕΙ ΤΙΣ ΕΙΣΑΓΩΓΕΣ ΓΡΑΜΜΕΣ ΜΕ ΑΝΙΧΝΕΥΤΗ ΤΑΣΗΣ AC.

Απενεργοποιήστε την τροφοδοσία και ρυθμίστε τον κεντρικό διακόπτη στο OFF. Κλείστε την πόρτα, κλειδώστε τα μάνδαλα και ενεργοποιήστε ξανά την τροφοδοσία.

Αφαιρέστε το κλειδί από τον πίνακα ελέγχου και δώστε το στον υπεύθυνο του καταστήματος.

8

Ενεργοποίηση

Όταν το μηχάνημα είναι σωστά τοποθετημένο και συνδεδεμένο με αέρα και ηλεκτρική ενέργεια, είναι έτοιμο για τελική εγκατάσταση (αφαίρεση μπλοκ αποστολής, ισοπέδωση, σάρωση ατράκτου κ.λπ.) και ενεργοποίηση λογισμικού. Ο τεχνικός σέρβις της HFO το κάνει. Επικοινωνήστε με το τοπικό HFO για να προγραμματίσετε την εργασία.

Αφαίρεση αγκυλών αποστολής

1

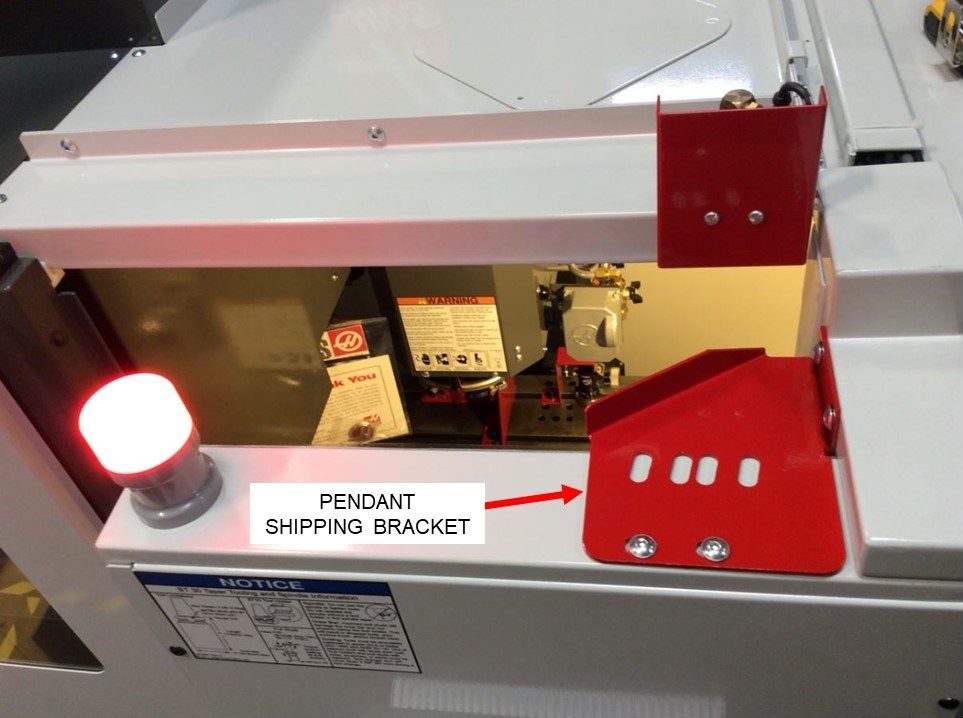

Αφαιρέστε το βραχίονα αποστολής μενταγιόν.

2

Για μηχανήματα Mini Mill και Super Mini Mill, αφαιρέστε το βραχίονα αποστολής της μικρής πόρτας χειριστή.

3

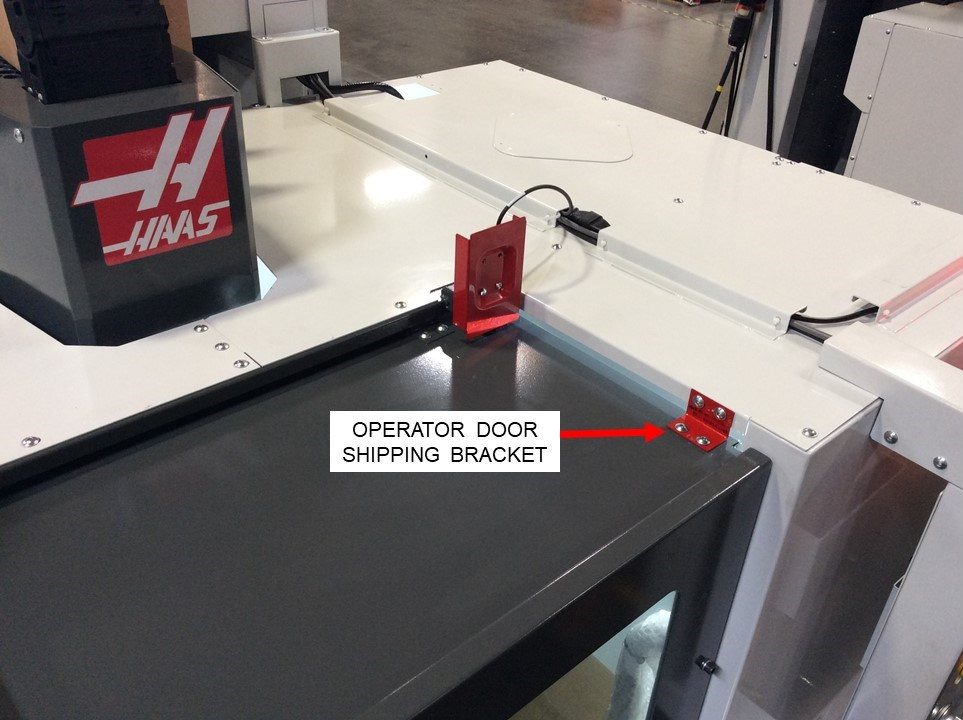

Για μηχανήματα TM, αφαιρέστε το βραχίονα μεταφοράς μεγάλων θυρών χειριστή.

4

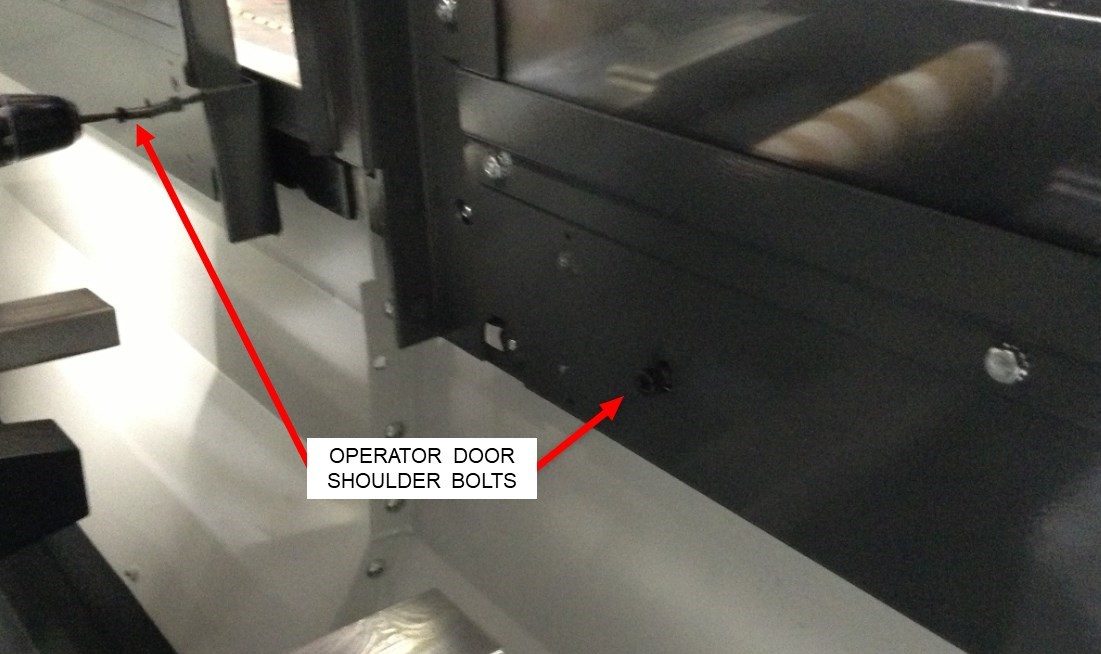

Για μηχανήματα DM, DT και TM, αφαιρέστε τους κοχλίες ώμου που συγκρατούν τη θύρα (ες) χειριστή στη θέση τους.

Πρόσβαση σε αυτά τα μπουλόνια μέσω του ανοίγματος της πόρτας του χειριστή σε όλα τα μηχανήματα.

5

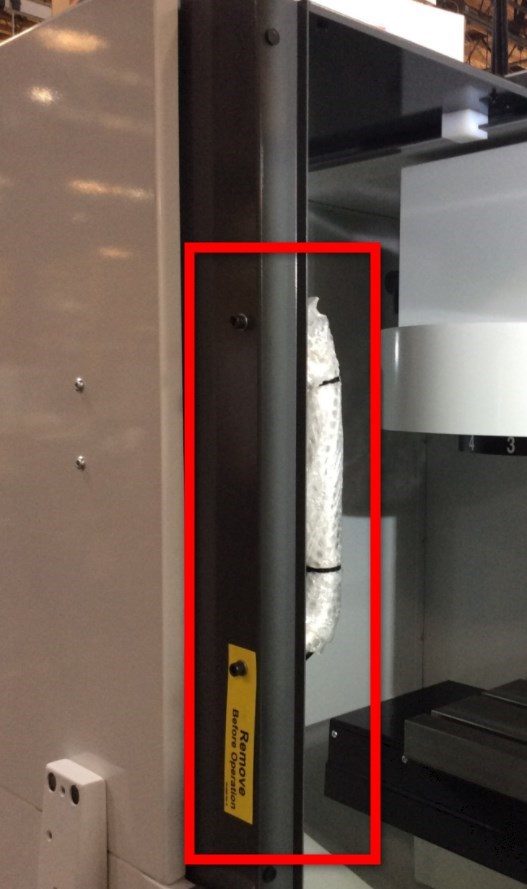

Για μηχανήματα Mini Mill και Super Mini Mill, τοποθετήστε ξανά τη λαβή της πόρτας στο εξωτερικό της πόρτας του χειριστή.

6

Τύπος [POWER ON] και ακολουθήστε τις οδηγίες που εμφανίζονται στην οθόνη.

Πάτα το [HAND JOG] and [Z+] buttons. Περάστε τον άξονα Ζ προς τα πάνω.

Για μηχανήματα TM, Mini Mill και Super Mini Mill, αφαιρέστε το βραχίονα αποστολής άξονα 40T.

Για μηχανήματα DM και DT, αφαιρέστε τον βραχίονα αποστολής άξονα 30T ή 40T.

Ισοπέδωση μηχανήματος

1

Μηδέν επιστρέφετε κάθε άξονα έναν κάθε φορά ή πατήστε [ΠΑΡΟΧΗ ΤΡΟΦΟΔΟΣΙΑΣ]. Περάστε τη διαδικασία ισοπέδωσης.
Επαναλάβετε αυτά τα βήματα για να επιτύχετε το σωστό επίπεδο του μηχανήματος.

2

Ρυθμίστε το ύψος του μηχανήματος χρησιμοποιώντας τα τέσσερα μπουλόνια ισοπέδωσης γωνίας [1, 2, 3, 4] έως 3" +/-.5" (75 mm +/- 10 mm) πάνω από το δάπεδο. Γυρίστε κάθε βίδα έτσι ώστε να έχουν ίση τάση.

Περάστε τον άξονα Χ και τον άξονα Υ στο μέσο του ταξιδιού τους, στο κέντρο του τραπεζιού.

Σημείωση: Η εικόνα δείχνει τη διάταξη του DM-2, αλλά η ίδια διαδικασία ισχύει για όλα τα μηχανήματα DM, DT, TM, Mini Mill και Super Mini Mill με τέσσερα μπουλόνια ισοπέδωσης. Εάν το μηχάνημά σας διαθέτει έξι ή περισσότερα μπουλόνια ισοπέδωσης, δείτε:

Ισοπέδωση VMC

3

Καθαρίστε την επιφάνεια του τραπεζιού και το εργαλείο ισοπέδωσης (T-2181) και ελέγξτε τη βαθμονόμηση του εργαλείου ισοπέδωσης πριν συνεχίσετε.

Τοποθετήστε το επίπεδο στο κέντρο του τραπεζιού, παράλληλα με τον άξονα Χ. Χρησιμοποιήστε ένα t-slot για ευθυγράμμιση.

Σημειώστε τη θέση της φυσαλίδας.

Επανατοποθετήστε το επίπεδο περιστρέφοντάς το 180 μοίρες. Το συννεφάκι θα πρέπει να εμφανίζει την ίδια ένδειξη όπως προηγουμένως.

Εάν οι μετρήσεις διαφέρουν σε περισσότερες από μία διαιρέσεις, επιστρέψτε το επίπεδο στο Haas για ρύθμιση και μην το χρησιμοποιήσετε για ισοπέδωση του μηχανήματος.

4

Ρυθμίστε τους κοχλίες ισοπέδωσης γωνίας [1, 2] ή [3, 4] έως ότου κεντραριστεί η φυσαλίδα παράλληλα με τον άξονα Υ.

Αυτό ισοπεδώνει το μηχάνημα μπροστά προς τα πίσω.

Ανυψώστε πάντα την κάτω πλευρά του μηχανήματος για να διατηρήσετε το διάκενο για το δοχείο ψυκτικού (εάν υπάρχει) και ρυθμίστε τα δύο μπουλόνια ισοπέδωσης σε αυτήν την πλευρά ίση ποσότητα.

5

Ρυθμίστε τους κοχλίες ισοπέδωσης γωνίας [1, 3] ή [2, 4] έως ότου κεντραριστεί η φυσαλίδα παράλληλα με τον άξονα Χ.

Αυτό ισοπεδώνει το μηχάνημα από αριστερά προς τα δεξιά.

Και πάλι, σηκώστε την κάτω πλευρά του μηχανήματος και ρυθμίστε τα δύο μπουλόνια ισοπέδωσης σε αυτήν την πλευρά ίσο ποσό.

6

Διατηρήστε το επίπεδο στην ίδια θέση και τρέξτε τον άξονα Υ για να φέρετε το τραπέζι στο μπροστινό μέρος του μηχανήματος.

Σημειώστε τη θέση της φυσαλίδας.

Περάστε τον άξονα Υ σε όλη την διαδρομή του, σταματώντας στη στήλη. Κοιτάξτε για να δείτε ποια πίσω γωνία του μηχανήματος είναι η χαμηλότερη, όπως φαίνεται από το εργαλείο ισοπέδωσης.

Ανυψώστε την χαμηλότερη πίσω γωνία ρυθμίζοντας τον κοχλία ισοπέδωσης γωνίας [3] ή [4] έως ότου η φυσαλίδα κεντραριστεί στο επίπεδο.

7

Περάστε τον άξονα Υ πίσω σε όλη την διαδρομή του, φέρνοντας το τραπέζι στο μπροστινό μέρος του μηχανήματος. Κοιτάξτε για να δείτε ποια μπροστινή γωνία είναι η χαμηλότερη, όπως φαίνεται από το επίπεδο.

Ανυψώστε τη χαμηλότερη μπροστινή γωνία ρυθμίζοντας τον κοχλία ισοπέδωσης γωνίας [1] ή [2] έως ότου η φυσαλίδα κεντραριστεί στο επίπεδο.

Επαναλάβετε τα βήματα 6 και 7, μετακινώντας το τραπέζι εμπρός και πίσω κατά την πλήρη διαδρομή του άξονα Υ, αυξάνοντας τη χαμηλότερη γωνία κάθε φορά.

Συνεχίστε αυτήν τη διαδικασία έως ότου το επίπεδο να μηδενιστεί και στα δύο άκρα της διαδρομής του άξονα Υ.

Έλεγχος σάρωσης ατράκτου

1

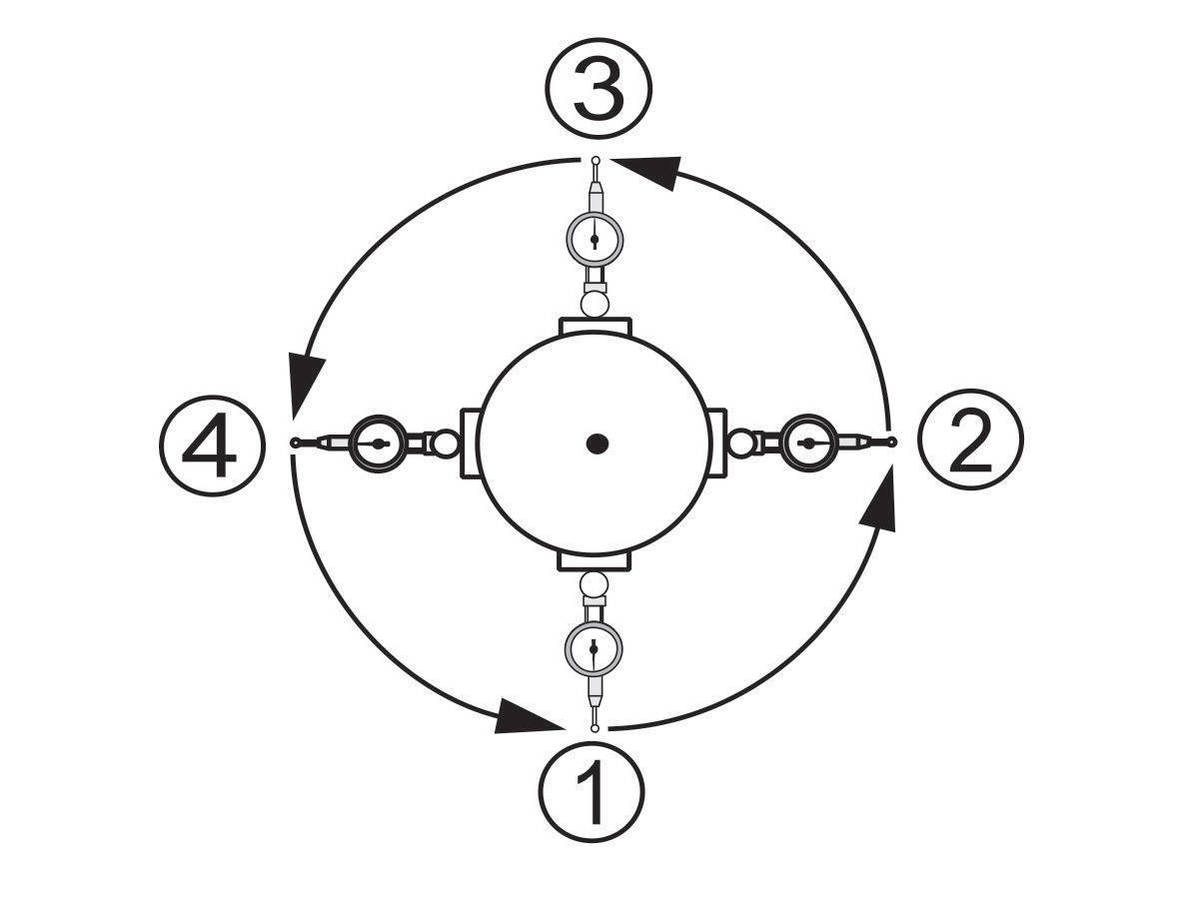

Χαμηλώστε τον άξονα Ζ στο μέσο της διαδρομής του. Συνδέστε τη δοκιμαστική ένδειξη στη μαγνητική βάση και συνδέστε τη μαγνητική βάση στο κάτω μέρος του άξονα.

Τοποθετήστε τη δοκιμαστική ένδειξη για να μετρήσετε ένα 10" (250 mm) κύκλος διαμέτρου.

Τοποθετήστε το τραπέζι έτσι ώστε η ένδειξη δοκιμής να παραμείνει στο τραπέζι (όχι πάνω από μια υποδοχή t) όταν αντιμετωπίζετε τόσο την μπροστινή όσο και την πλευρά της στήλης του μηχανήματος.

Στρέψτε την ένδειξη προς τα εμπρός του μηχανήματος, χαμηλώστε τον άξονα Ζ στο δέκατο (.0001") αυξάνει και κατεβάστε την ένδειξη δοκιμής προς τα κάτω για να επικοινωνήσετε με τον πίνακα.

Μηδέν η ένδειξη δοκιμής.

2

Γυρίστε τον άξονα με το χέρι και κάντε ανάγνωση κάθε 90 μοίρες για να παρέχετε δύο τιμές κατά μήκος του άξονα Χ και του άξονα Υ.

Η διαφορά μεταξύ των ενδείξεων δεικτών για κάθε άξονα δεν πρέπει να υπερβαίνει τα.0005" (.013 mm).

3

Ασφαλίστε τους κοχλίες ισοστάθμισης στη θέση του σφίγγοντας το παξιμάδι ασφάλισης ενώ κρατάτε τον κοχλία ισοστάθμισης.

Βεβαιωθείτε ότι οι κοχλίες ισοπέδωσης δεν κινούνται κατά τη διάρκεια αυτής της διαδικασίας.

Σημείωση: Εάν το σκούπισμα του άξονα δεν έχει ανοχή, βεβαιωθείτε ότι το επίπεδο του μηχανήματος είναι σωστό.

Για έναν πιο εμπεριστατωμένο οδηγό σχετικά με τον τρόπο εκτέλεσης αυτής της διαδικασίας, ανατρέξτε:

VMC Spindle Sweep

Επαλήθευση λίπανσης

1

Εκτελέστε το πρόγραμμα εκτέλεσης του άξονα.

 Σημείωση: Για 10Κ άξονες και άνω χρησιμοποιήστε μια ισορροπημένη βάση στήριξης εργαλείων

Εξετάστε τη γυάλινη όραση, βεβαιωθείτε ότι ο σωστός αριθμός σταγόνων πέφτει μέσα από το γυαλί.

Εξετάστε τα εξαρτήματα [1,2] στο πάνω μέρος της δεξαμενής αντλίας λαδιού.

Το λάδι συλλέγεται στην κορυφή της δεξαμενής αντλίας λαδιού [3] είτε πίσω είτε μπροστά από το γυάλινο βραχίονα, κάτω από τη διαρροή.

Σφίξτε τυχόν εξαρτήματα διαρροής.

2

μεταβείτε στο Συντήρηση αυτί.

Τύπος [F2] για κύκλο δοκιμής λίπανσης άξονα.

Επιθεωρήστε το μανόμετρο στο σύστημα λίπανσης γράσου.  Βεβαιωθείτε ότι κρατάει πίεση.

Τελική δοκιμή

1

Συνδέστε την αντλία ψυκτικού και την αντλία διαμέσου ατράκτου ψυκτικού (TSC) (εάν υπάρχει).

Συνδέστε τον μπλε σωλήνα ψυκτικού από την είσοδο του φίλτρου στην έξοδο της αντλίας ψυκτικού.

Συνδέστε την αντλία ψυκτικού στην τάπα ψυκτικού χαμηλής πίεσης.

Συνδέστε την αντλία TSC στο μικρό πορφυρό σωλήνα ψυκτικού.

Συνδέστε την αντλία TSC στο βύσμα ψυκτικού υγρού υψηλής πίεσης.

Συνδέστε τον αισθητήρα στάθμης ψυκτικού και άλλους σχετικούς αισθητήρες στα αντίστοιχα βύσματα.

2

Ελέγξτε το ψυκτικό υγρό.

Ανοίξτε τη βαλβίδα για το δακτύλιο ψυκτικού και κλείστε την πόρτα χειριστή πριν από αυτήν τη δοκιμή.

Πατήστε στον έλεγχο. Το ψυκτικό πρέπει να πλημμυρίσει από τα ακροφύσια.

Τύπος [COOLNT] ξανά για να σταματήσει η ροή.

3

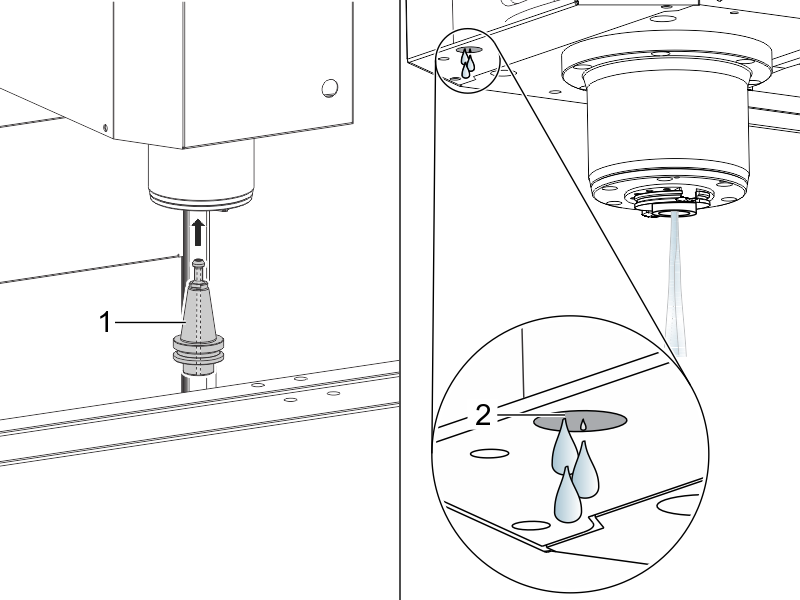

Ελέγξτε το Through Spindle Coolant (TSC) (εάν υπάρχει).

Τοποθετήστε μια βάση εργαλείων TSC στον άξονα [1].

Τύπος [AUX CLNT] για να ξεκινήσετε το TSC.

Η σωστή λειτουργία έχει ως εξής:

  1. Το ψυκτικό ρέει σωστά από τη θήκη εργαλείων TSC.
  2. Λίγες σταγόνες ρέουν από τον εύκαμπτο σωλήνα γεννήτριας κενού [2].
Πιέστε .

4

Διακόψτε τη λειτουργία της ατράκτου.

Εκτελέστε το πρόγραμμα Spindle Run-In:

Σύγκρουση με άτρακτο

5

Εκτελέστε μια δοκιμή δόνησης εάν ο άξονας παράγει ασυνήθιστο θόρυβο κατά τη διάρκεια του Spindle Run-In:

Ανάλυση δόνησης - διασύνδεση Ethernet
Ανάλυση δόνησης - διεπαφή RS-232

6

Ελέγξτε το Chip Auger (εάν υπάρχει).

Τύπος [CHIP FWD] και [CHIP REV] στο χειριστήριο.

Για αναλυτικό οδηγό εγκατάστασης Chip Auger σε μηχανήματα σειράς DM και DT, ανατρέξτε:

Εγκατάσταση Chip Auger

7

Ελέγξτε το κλείδωμα πόρτας.

Τύπος [MDI], πληκτρολογήστε S500 M03και πατήστε [ENTER].

Βεβαιωθείτε ότι το μηχάνημα δεν βρίσκεται σε λειτουργία ρύθμισης ελέγχοντας τον διακόπτη κλειδιού στο πλάι του μενταγιόν.

Τύπος [CYCLE START] με την πόρτα ανοιχτή. Το μηχάνημα πρέπει να πει να κλείσει την πόρτα και να πιέσει [CYCLE START].

Τύπος [CYCLE START] με την πόρτα κλειστή. Ο πείρος ενδασφάλισης πρέπει να εκτείνεται και ο άξονας πρέπει να αρχίζει να περιστρέφεται.

Προσπαθήστε να ανοίξετε την πόρτα με τον άξονα να περιστρέφεται. Ο άξονας δεν πρέπει να σταματά να περιστρέφεται.

8

Δοκιμάστε το Blast Air Through-Tool (TAB) (εάν υπάρχει).

Λειτουργήστε αυτό τον κωδικό σε λειτουργία MDI:

Μ73;

G04 P1.

Μ74;

G04 P1. M99

Μ73 ξεκινά το TAB. Μ74 σταματά το TAB.

Μη αυτόματη λειτουργία του TAB:

Πιέστε . Πιέστε το πλήκτρο δρομέα με την ένδειξη βέλους  [RIGHT] DOWN

(Κάτω).

Ξεκινά η έκρηξη αέρα του εργαλείου.

Πιέστε .

Η έκρηξη αέρα του εργαλείου σταματά.

9

Διακόπτες κλειδιών δοκιμής.

Εισαγάγετε το πλήκτρο Setup / Run Lock (# 2007) στην υποδοχή κάτω πλήκτρου και γυρίστε στη θέση ξεκλειδώματος.

Βεβαιωθείτε ότι το κλειδί μπορεί να αφαιρεθεί μόνο από την κλειδωμένη θέση.

Εισαγάγετε το κλειδί κλειδώματος μνήμης (# 2341) στην υποδοχή άνω κλειδιού και γυρίστε στη θέση κλειδώματος.

Βεβαιωθείτε ότι το κλειδί μπορεί να αφαιρεθεί από οποιαδήποτε θέση.

Με το Κλειδί μνήμης στην κλειδωμένη θέση, βεβαιωθείτε ότι δεν μπορούν να γίνουν αλλαγές στις ρυθμίσεις ή τα προγράμματα.

10

Εκτελέστε τη δοκιμή σφαλμάτων εδάφους.

Τύπος [E-STOP]  και συνδέστε το Ground Fault Tester 240Vac στο βύσμα της αντλίας ψυκτικού.

Εναλλαγή του διακόπτη στη μονάδα ελέγχου στη θέση με την ετικέτα "Χωρίς συναγερμό."

Αφαιρώ [E-STOP] και πατήστε [COOLNT]. Θα εμφανιστεί το στοιχείο ελέγχου "Το ψυκτικό είναι αναμμένο" και δεν θα υπάρξει συναγερμός.

Τύπος [RESET] και εναλλαγή του διακόπτη στη μονάδα δοκιμής στη θέση με την ετικέτα "Τρομάζω."

Πιέστε . Συναγερμός 175 "Εντοπίστηκε σφάλμα εδάφους" θα πρέπει να εμφανίζεται με κόκκινο χρώμα στην κάτω δεξιά γωνία της οθόνης.

Τύπος [RESET] και αφαιρέστε τη μονάδα δοκιμής.

11

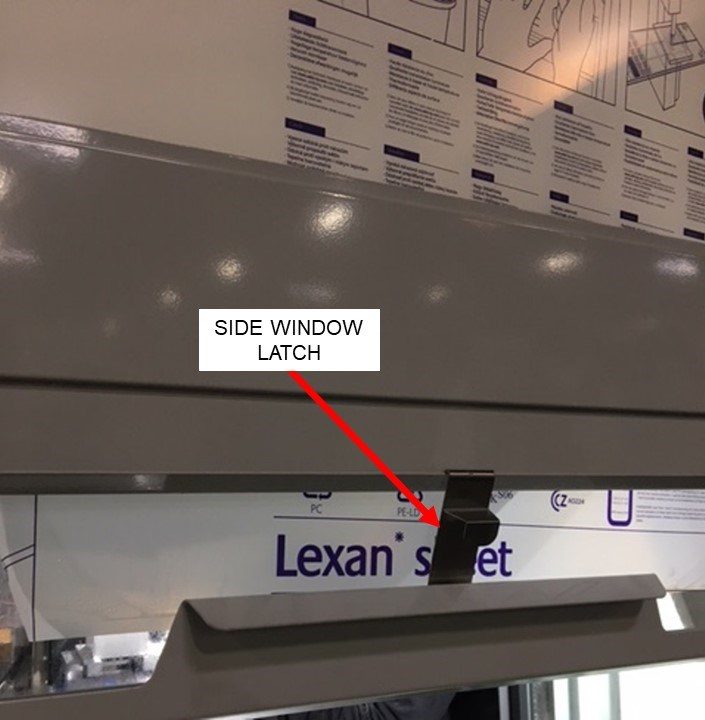

Βεβαιωθείτε ότι είναι εγκατεστημένο ένα μάνδαλο παραθύρου σε κάθε πλευρικό παράθυρο πρόσβασης.

(Αυτό δεν ισχύει για σταθερά πλαϊνά παράθυρα σε μηχανήματα σειράς DM και DT.)

Βεβαιωθείτε ότι το μάνδαλο εμπλέκεται για κάθε παράθυρο για να διατηρήσετε το παράθυρο σε όρθια θέση.

Βεβαιωθείτε ότι οι κλειδαριές παραθύρων είναι εγκατεστημένες σε κάθε πλευρικό παράθυρο.

Βεβαιωθείτε ότι το κλείδωμα των παραθύρων είναι κλειστό στην κάτω θέση.

Εγκατάσταση και βαθμονόμηση WIPS

1

Εγκαταστήστε και βαθμονομήστε το Wireless Intuitive Probe System (WIPS) (εάν υπάρχει).

Για αναλυτικό οδηγό εγκατάστασης και βαθμονόμησης WIPS, δείτε:

WIPS - Εγκατάσταση
