50-Taper - Έμβολο απελευθέρωσης εργαλείου - Αντικατάσταση - VMC - HMC

VMC / HMC - 50-Taper - Έμβολο απελευθέρωσης εργαλείου - CALM - Αντικατάσταση

Εκτελέστε αυτήν τη διαδικασία σε μηχανήματα που διαθέτουν CALM (Consolidated Air Lube Manifold).

Απαιτούμενα εργαλεία:

  • SPINDLE LOCK 50 TAPER (T-2080)

1

Αφαιρέστε τα καλύμματα της κεφαλής του άξονα.

Τραβήξτε τον άξονα Z στην κάτω θέση.
Jog the X Axis στο κέντρο του ταξιδιού.
Περάστε τον άξονα Υ στο μπροστινό μέρος του μηχανήματος.

Ωθήστε το . Κλειδώστε τον κύριο διακόπτη κυκλώματος. Χρησιμοποιήστε μια εγκεκριμένη κλειδαριά με μια εγκεκριμένη ετικέτα ασφαλείας.

Απενεργοποιήστε την παροχή αέρα στο μηχάνημα.

Εάν είναι απαραίτητο, αποσυνδέστε το καλώδιο του ανεμιστήρα άξονα.

Τοποθετήστε το εργαλείο κλειδώματος άξονα (T-2080) στον άξονα.

2

Αποσυνδέστε όλα τα καλώδια και τους εύκαμπτους σωλήνες αέρα στο TRP, στο βραχίονα TRP και στο ένθετο TSC χωρίς έδρανο. Καταγράψτε τη θέση αυτών των καλωδίων και των εύκαμπτων σωλήνων.

Αφαιρέστε το (4) 5/8 x 3 1/2" μπουλόνια ώμου [1].

 Σημείωση: Καταγράψτε τον αριθμό και τη θέση των ελαστικών κάτω από το TRP. Αυτό είναι απαραίτητο για τη σωστή ευθυγράμμιση του TRP όταν το εγκαθιστάτε.

Αφαιρέστε αυτά τα μέρη από το TRP:

  • χωρίς ένωση TSC [2]
  • Προσαρμογέας TSC [3]
  • συγκρότημα σωλήνων προέκτασης [4] (αυτό το συγκρότημα έχει αριστερόστροφα σπειρώματα.)
  • ελατήριο προσαρμογέα [5]

Αφαιρέστε το TRP [6].

3

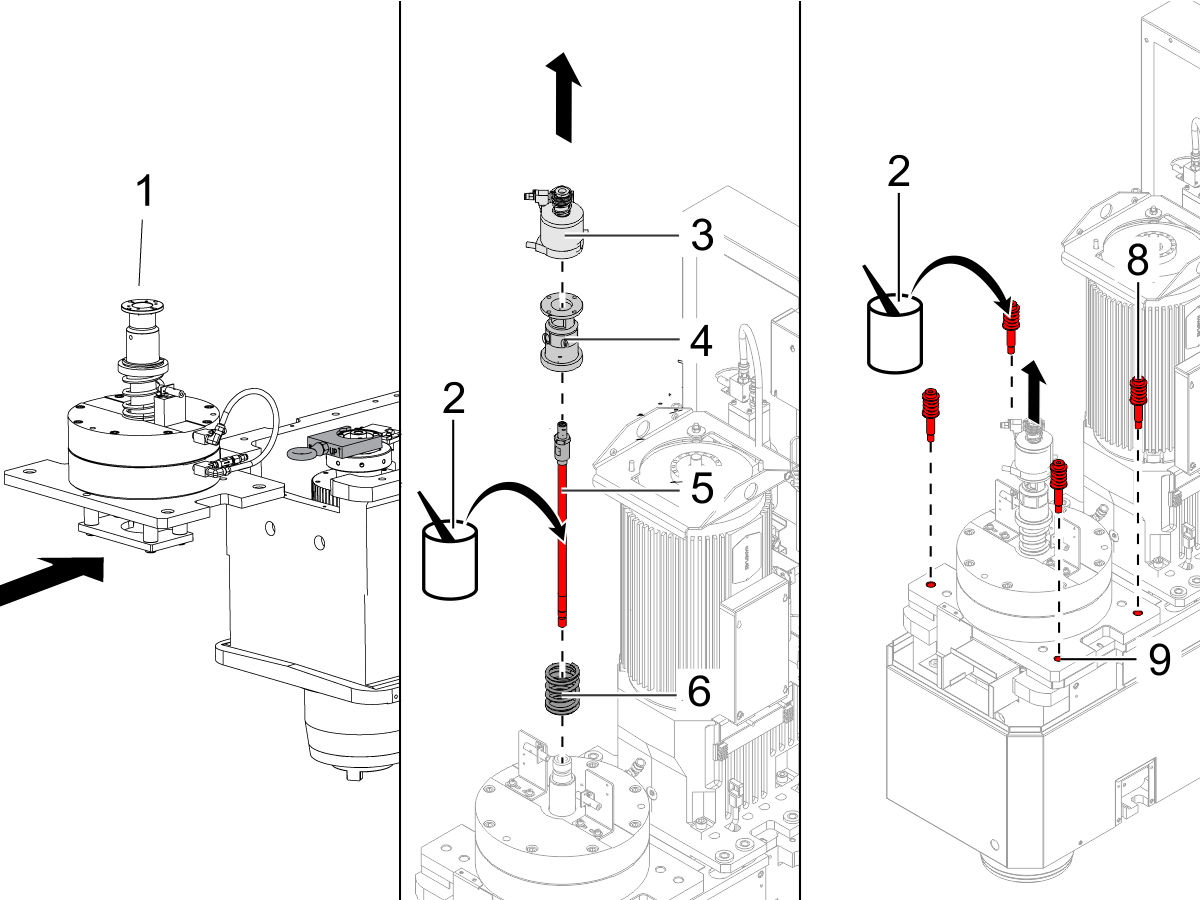

Εγκαταστήστε το TRP [1].

Εγκαταστήστε αυτά τα μέρη στο TRP:

  • ελατήριο προσαρμογέα [6]
  • συγκρότημα σωλήνων προέκτασης [5] (αυτό το συγκρότημα έχει αριστερόστροφα σπειρώματα).

 Σημείωση: Απλώστε γράσο Red-I [2] στο συγκρότημα σωλήνων προέκτασης [5] και στο δακτύλιο ο για το συγκρότημα σωλήνων προέκτασης.

  • Προσαρμογέας TSC [4]
  • χωρίς ένωση TSC [3]

Εφαρμόστε το γράσο Red-I [7] στο (4) 5/8 x 3 1/2" μπουλόνια ώμου [8] και στις οπές μπουλονιών ώμου [9].

Εγκαταστήστε το (4) 5/8 x 3 1/2" μπουλόνια ώμου [8].

4

Συνδέστε όλα τα καλώδια και τους εύκαμπτους σωλήνες αέρα στο TRP, το βραχίονα TRP και στο ένθετο TSC χωρίς έδρανο.

Αφαιρέστε το εργαλείο ασφάλισης άξονα (T-2080).

Εάν είναι απαραίτητο, συνδέστε το καλώδιο του ανεμιστήρα άξονα.

Ενεργοποιήστε την παροχή αέρα του μηχανήματος και ελέγξτε όλους τους σωλήνες αέρα για διαρροές.

Καταργήστε την ετικέτα κλειδώματος. Ενεργοποιήστε το μηχάνημα.

Σπρώξτε το [Tool Release Button] για να βεβαιωθείτε ότι το TRP λειτουργεί σωστά.

Αναφέρομαι στο VMC - 50-Taper - Έμβολο απελευθέρωσης εργαλείου (TRP) - Ρύθμιση ύψους procedure.

VMC - 50-Taper - Έμβολο απελευθέρωσης εργαλείου - Pre-CALM - Αντικατάσταση

Εκτελέστε αυτήν τη διαδικασία σε μηχανήματα που ΜΗΝ έχω ένα CALM (Ενοποιημένη πολλαπλή Air Lube).

Απαιτούμενα εργαλεία:

  • SPINDLE LOCK 50 TAPER (T-2080)

1

Ωθήστε το .

Τραβήξτε τον άξονα Z στην κάτω θέση.
Jog the X Axis στο κέντρο του ταξιδιού.
Περάστε τον άξονα Υ στο μπροστινό μέρος του μηχανήματος.

Ωθήστε το . Κλειδώστε τον κύριο διακόπτη κυκλώματος. Χρησιμοποιήστε μια εγκεκριμένη κλειδαριά με μια εγκεκριμένη ετικέτα ασφαλείας.

Κλείστε την κύρια βαλβίδα αέρα για να σταματήσετε την παροχή αέρα στο μηχάνημα. Αφαιρέστε τα πάνελ του περιβλήματος.

Εάν είναι απαραίτητο, αποσυνδέστε τα καλώδια του ανεμιστήρα άξονα και του εργαλείου όταν αφαιρείτε τα πάνελ του περιβλήματος.

2

Αποσυνδέστε τα (2) καλώδια διακόπτη [1] από το βραχίονα σύνδεσης για το Έμβολο απελευθέρωσης εργαλείου (TRP).

 Σημείωση: Τοποθετήστε μια ετικέτα σε κάθε έναν από τους εύκαμπτους σωλήνες αέρα TRP για να σας βοηθήσει να τους εγκαταστήσετε στη σωστή θέση.

Αποσυνδέστε τους (3) σωλήνες αέρα TRP [2].

Εάν το μηχάνημα είναι εξοπλισμένο με TSC, αφαιρέστε τον σύνδεσμο ψυκτικού και τον σωλήνα προέκτασης. Χρησιμοποιήστε το T-2080 για να κρατήσετε τον άξονα ακίνητο. Η ένωση ψυκτικού και η επέκταση έχουν αριστερόστροφα νήματα.

3

Αφαιρέστε τις (4) βίδες TRP, ροδέλες και ελατήρια.

 Σημείωση: Καταγράψτε τον αριθμό και τη θέση των ελαστικών κάτω από το TRP. Κολλήστε τα στεφάνια μαζί με ηλεκτρική ταινία. Αυτό είναι απαραίτητο για τη σωστή ευθυγράμμιση του TRP όταν το εγκαθιστάτε.

Αφαιρέστε το συγκρότημα TRP.

4

Εγκαταστήστε το συγκρότημα TRP.

Εγκαταστήστε τα shims που κολλήσατε μαζί στην ίδια θέση που αφαιρέσατε από το TRP.

5

Τοποθετήστε τις (4) βίδες TRP, ροδέλες και ελατήρια.

Περιστρέψτε τις βίδες στα 50 ft-lbs (76 Nm).

6

Συνδέστε τα (2) καλώδια διακόπτη [1] στο βραχίονα σύνδεσης για το Εργαλείο απελευθέρωσης εργαλείου (TRP).

Συνδέστε τους (3) σωλήνες αέρα TRP [2] στα ίδια εξαρτήματα από όπου αφαιρέθηκαν.

Χρησιμοποιήστε τις ετικέτες για να τις βοηθήσετε να τις εγκαταστήσετε στη σωστή εφαρμογή.

Ανοίξτε την κύρια βαλβίδα αέρα για να τροφοδοτήσετε αέρα στο μηχάνημα. Εξετάστε όλους τους σωλήνες αέρα για διαρροές.

Ρυθμίστε τον κύριο διακόπτη στη θέση ON. Ωθήστε το .

Σπρώξτε το [Tool Release Button] για να βεβαιωθείτε ότι το TRP λειτουργεί σωστά.

7

Ρυθμίστε το ύψος των αισθητήρων TRP. Αναφέρομαι σε VMC - 50-Taper - Έμβολο απελευθέρωσης εργαλείου (TRP) - Ρύθμιση ύψους.

 Σημείωση: Βεβαιωθείτε ότι έχετε συνδέσει τον ανεμιστήρα ατράκτου στον θηλυκό σύνδεσμο 4 ακίδων στο καλώδιο προσαρμογέα.
