Centrul de găurire DC-1



Pentru cele mai bune prețuri din zona dvs., contactați Reprezentanța Haas locală.

Centrul de găurire de mare viteză cu curse de 600 x 450 x 330 mm, cu 30 de conuri

DC-1 este o mașină de găurire/tarodare tradițională cu un arbore principal BT30 de 10.000 rpm și un schimbător de scule tip cap revolver de mare viteză, pentru a minimiza timpii de tăiere și pentru a scurta duratele ciclului. Alegeți arborele principal opțional de 15.000 rpm sau 20.000 rpm pentru a reduce și mai mult timpii de producție.

Amprenta compactă și evacuarea șpanului în partea din spate ale DC-1 permit mașinilor să fie amplasate una lângă alta pentru a maximiza spațiul de pe podea și pentru a oferi acces lateral ușor pentru sistemele de automatizare. Baza extra-largă, dintr-o singură piesă, a mașinii oferă suport stabil pentru piese și dispozitive de fixare mai grele, iar coloana triunghiulară cu poziție lată mărește rigiditatea generală.

NOTĂ: DC-1 are canale T de 14 mm. Componentele fizice ale canalului T și seturile de fixare sunt disponibile la HaasTooling.com.

  • Arborele principal BT30 de 10.000 rpm (disponibil și în varianta de 15.000 rpm sau 20.000 rpm)
  • Schimbător de scule de mare viteză tip cap revolver, 21 scule
  • Fereastră automată disponibilă pentru automatizare ușoară
  • Evacuare șpan în partea din spate cu îndepărtare șpan în față
  • Amprentă compactă
  • 30 Con
  • 3 Axa
  • 10k Rot/min
  • 21 Capacitatea sculei

CENTRE DE GĂURIRE DE MARE VITEZĂ HAAS

DESCĂRCARE BROȘURĂ

JURNAL HAAS

    Comparare mașini
    Configurare și preț
    Contactare distribuitor
    Curse S.A.E METRIC
    Axa X 23.60 in 600 mm
    Axa Y 17.70 in 450 mm
    Axa Z 13.00 in 330 mm
    Distanța de la capul arborelui la masă (~ max) 18.9 in 480 mm
    Distanța de la capul arborelui la masă (~ min) 5.9 in 150 mm
    Spindle S.A.E METRIC
    Clasificare maximă 15.0 hp 11.2 kW
    Viteză maximă 10000 rpm 10000 rpm
    Cuplu maxim 14.0 ft-lbf @ 2500 rpm 19.0 Nm @ 2500 rpm
    Sistem de antrenare Inline Direct-Drive Inline Direct-Drive
    Con BT30 BT30
    Lubrifiere lagăr Grease Packed Grease Packed
    Răcire Liquid Cooled Liquid Cooled
    Masă S.A.E METRIC
    Lungime 27.6 in 700 mm
    Lățime 16.5 in 420 mm
    Lățime canal T 0.550 in 14 mm
    Distanță centru canal T 4.92 in 125 mm
    Număr de canale T standard 3 3
    Greutate maximă pe masă (distribuită uniform) 550 lb 250 kg
    Feedrates S.A.E METRIC
    Așchiere maximă 1200 ipm 30.5 m/min
    Curse rapide pe X 1890 ipm 48.0 m/min
    Curse rapide pe Y 1890 ipm 48.0 m/min
    Curse rapide pe Z 1890 ipm 48.0 m/min
    Axis Motors S.A.E METRIC
    Tracțiune X maximă 2054 lbf 9137 N
    Tracțiune Y maximă 2054 lbf 9137 N
    Tracțiune Z maximă 2054 lbf 9137 N
    Tool Changer S.A.E METRIC
    Tip Turret Turret
    Capacitate 21 21
    Max Tool Diameter (full)** 2.4 in 60 mm
    Max Tool Diameter, Large (adjacent empty)** 3.1 in 80 mm
    Lungime maximă sculă (de la linia de reper) 7.90 in 200 mm
    Greutate maximă sculă 4.4 lb 2.0 kg
    Sculă pe sculă (medie) 1.50 s 1.50 s
    Șpan-la-șpan (mediu) 2.50 s 2.50 s
    Tapping S.A.E METRIC
    Viteză maximă tarodare 5000 rpm 5000 rpm
    Generalități S.A.E METRIC
    Capacitate lichid de răcire 40 gal 151 L
    Air Requirements S.A.E METRIC
    Air Required† 4 scfm @ 100 psi 113.0 L/min @ 6.9 bar
    Furtun de aer liniar 3/8 in 3/8 in
    Cuplaj (aer) 3/8 in 3/8 in
    Presiune pneumatică minimă 80 psi 5.5 bar
    Electrical Specification S.A.E METRIC
    Turație arbore principal 10000 rpm 10000 rpm
    Sistem de antrenare Inline Direct-Drive Inline Direct-Drive
    Putere arbore principal 15.0 hp 11.2 kW
    Tensiune AC de intrare (trifazat) - Scăzut 220 VAC 220 VAC
    Amps încărcare completă (trifazat) – Scăzut 40 A 40 A
    Input AC Voltage (3 Phase) - High* 440 VAC 440 VAC
    Full Load Amps (3 Phase) - High* 20 A 20 A
    Dimensions - Shipping S.A.E METRIC
    Paletă internă 100.0 in x 79.0 in x 100.0 in 254 cm x 201 cm x 254 cm
    Paletă export 100.0 in x 79.0 in x 100.0 in 254 cm x 201 cm x 254 cm
    Greutate 7040 lb 3402.0 kg

    NOTĂ: Toate specificațiile listate sunt pentru configurația standard a maşinii. Echipamentul opțional poate modifica specificațiile maşinii.

    *Mașinile Haas sunt proiectate pentru a funcționa la tensiunea de 220 VAC (200-240 VAC). Un transformator intern de înaltă tensiune opțional (380 - 480 VAC) este disponibil pentru toate modelele, cu excepția Mașinilor pentru blat CL-1, CM-1 și frezelor din seria SR. Acest transformator intern de înaltă tensiune opțional nu poate fi instalat la client; trebuie comandat împreună cu mașina.

    Mașinile Haas pentru Europa și Marea Britanie sunt configurate cu un transformator de înaltă tensiune intern neizolat pentru a funcționa la 400 VAC, cu excepția mașinilor desktop, a frezelor din seriile CL-1, CM-1 și SR.

    **Schimbătoarele de scule opționale pot avea o dimensiune maximă a sculei diferită de cea a schimbătorului de scule standard. Pentru sculele supradimensionate, este posibil să fie necesare două locașuri adiacente goale între scule. Faceți clic aici pentru specificațiile portsculelor.

    ATENȚIE! Arborii principali opționali, de performanță ridicată pot avea o cerință de alimentare mai mare decât arborele principal standard. Cu toate acestea, în cazul în care cerința de cai putere privind arborele principal (kW) nu se modifică, puterea necesară rămâne aceeași. Verificați cerința de alimentare înainte de punerea sub tensiune a mașinii.

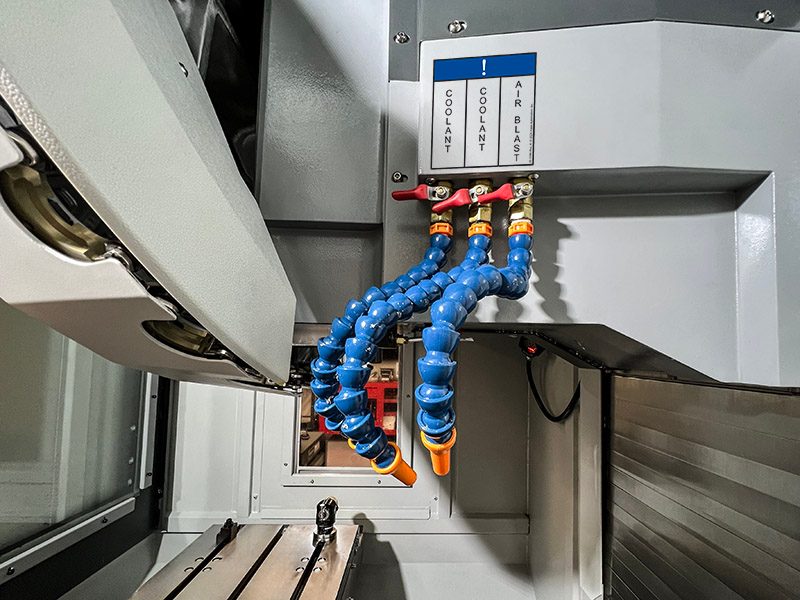

    † Consumul de aer pe mașinile din seria DC cu 40 de conuri poate fi mai mare atunci când funcția jet de aer comprimat prin sculă (TAB) este activată.



    OPȚIUNI DISPONIBILE

    DOCUMENTE TEHNICE

    VIDEOCLIPURI

    PRODUSE ASOCIATE

    ROTATIVĂ HAAS MAȘINĂ HAAS TIP POTRIVIRE ROTATIVĂ AVERTISMENT
    HA5C DC-1 POTRIVIRE POZITIVĂ
    HA5C-T DC-1 POTRIVIRE POZITIVĂ
    HA5C2 DC-1 POTRIVIRE ALTERNATIVĂ: ATENȚIE POTRIVIRE ALTERNATIVĂ: ATENȚIE Această rotativă se potrivește acestei mașini, însă poate necesita dispozitive de fixare alternative pentru o poziționare corectă, cum ar fi o placă inferioară sau un canal T alternativ.
    HA5C2-T DC-1 POTRIVIRE ALTERNATIVĂ: ATENȚIE POTRIVIRE ALTERNATIVĂ: ATENȚIE Această rotativă se potrivește acestei mașini, însă poate necesita dispozitive de fixare alternative pentru o poziționare corectă, cum ar fi o placă inferioară sau un canal T alternativ.
    HA5CS DC-1 POTRIVIRE POZITIVĂ
    T5C DC-1 POTRIVIRE POZITIVĂ
    HRT100 DC-1 POTRIVIRE POZITIVĂ
    HRT160 DC-1 POTRIVIRE POZITIVĂ
    HRT160SP DC-1 POTRIVIRE POZITIVĂ
    HRT160SS DC-1 POTRIVIRE POZITIVĂ
    HRT210 DC-1 POTRIVIRE POZITIVĂ
    HRT210HS DC-1 POTRIVIRE POZITIVĂ
    HRT210HT DC-1 POTRIVIRE POZITIVĂ
    HRT210SP DC-1 POTRIVIRE POZITIVĂ
    HRT210SS DC-1 POTRIVIRE POZITIVĂ
    HRTA5 DC-1 POTRIVIRE POZITIVĂ
    HRTA6 DC-1 POTRIVIRE POZITIVĂ
    TH240 DC-1 POTRIVIRE POZITIVĂ
    HA5C3 DC-1 POTRIVIRE ALTERNATIVĂ: ATENȚIE POTRIVIRE ALTERNATIVĂ: ATENȚIE Această rotativă se potrivește acestei mașini, însă poate necesita dispozitive de fixare alternative pentru o poziționare corectă, cum ar fi o placă inferioară sau un canal T alternativ.
    HA5C3-T DC-1 POTRIVIRE ALTERNATIVĂ: ATENȚIE POTRIVIRE ALTERNATIVĂ: ATENȚIE Această rotativă se potrivește acestei mașini, însă poate necesita dispozitive de fixare alternative pentru o poziționare corectă, cum ar fi o placă inferioară sau un canal T alternativ.
    HA5C4 DC-1 POTRIVIRE ALTERNATIVĂ: ATENȚIE POTRIVIRE ALTERNATIVĂ: ATENȚIE Această rotativă se potrivește acestei mașini, însă poate necesita dispozitive de fixare alternative pentru o poziționare corectă, cum ar fi o placă inferioară sau un canal T alternativ.
    HA5C4-T DC-1 POTRIVIRE ALTERNATIVĂ: ATENȚIE POTRIVIRE ALTERNATIVĂ: ATENȚIE Această rotativă se potrivește acestei mașini, însă poate necesita dispozitive de fixare alternative pentru o poziționare corectă, cum ar fi o placă inferioară sau un canal T alternativ.
    TRT70 DC-1 POTRIVIRE POZITIVĂ
    HRT200HS DC-1 POTRIVIRE POZITIVĂ
    HQDA5 DC-1 POTRIVIRE POZITIVĂ
    HQDA6 DC-1 POTRIVIRE POZITIVĂ
    HRT210S DC-1 POTRIVIRE POZITIVĂ
