Svrdlo za odvodnju strugotine - Instalacija - NGC

AD0483

Preglednik

Ovaj postupak pokazuje kako instalirati sljedeće:

  • VF 1-5 prednje svrdlo
  • Prednje svrdlo serije DT/DM
  • Prednje svrdlo serije TM
  • Svrdlo serije MM
  • Bočno svrdlo serije DT/DM



Uvod - VF i DT/DM

Ovaj postupak objašnjava kako instalirati jedno svrdlo za odvodnju strugotine na sljedeće strojeve:

  • VF-1/2 proizveden nakon studenog 2013.
  • VF-3/4/5 proizveden nakon travnja 2014.
  • DT-1/2 proizveden nakon travnja 2018.
  • DT-1/2 proizveden nakon travnja 2018.

NAPOMENA: Postupak prikazuje postupak instalacije za VF-3. Postupak instalacije isti je za sve gore navedene strojeve.

Potrebni dijelovi:

  • VF-1/2: PN komplet svrdla za odvodnju strugotine je 93-1000204
  • VF-3/5: PN komplet svrdla za odvodnju strugotine je 93-1000201
  • DT-1/DM-1: PN komplet svrdla za odvodnju strugotine je 93-2948
  • DT-2/DM-2: PN komplet svrdla za odvodnju strugotine je 93-2947

Svrdlo za odvodnju strugotine - Instalacija

1

Pritisnite POWER OFF (ISKLJUČENO).

Postavite glavni osigurač na položaj OFF.

Zaključajte glavni strujni osigurač. Koristite odobrenu bravu s odobrenom sigurnosnom oznakom.

Uklonite ove dijelove s lijevog kraja kućišta:

  • [1] poklopac za pražnjenje
  • [2] stezaljka v-prirubnice
  • [3] o-prsten

Uklonite ove dijelove s desnog kraja kućišta:

  • [5] pokrovna ploča za transportni motor
  • [4] brtva

2

Očistite rashladno sredstvo i strugotine iz žlijeba svrdla.

Učvrstite brtvu [1] i motor svrdla [2] na poklopac kućišta.

Pronađite osovinu motora. Osovina motora nalazi se unutar stroja. Stavite ove dijelove na osovinu motora [3]:

  • [4] odstojnik
  • [5] 5/8" ravna podloška
  • [6] 5/8" valovita podloška
  • [5] druga 5/8" ravna podloška

Spojite spojku motora [7] na osovinu motora.



3

Umetnite svrdlo [1] kroz otvor za pražnjenje [2].

Umetnite svrdlo [3] u spojku motora [4].

Umetnite vijak [5] u spojku i kroz svrdlo [3].

Pričvrstite pričvrsni vijak [5] na spojku pomoću sigurnosne matice s umetkom od plastike [6].

4

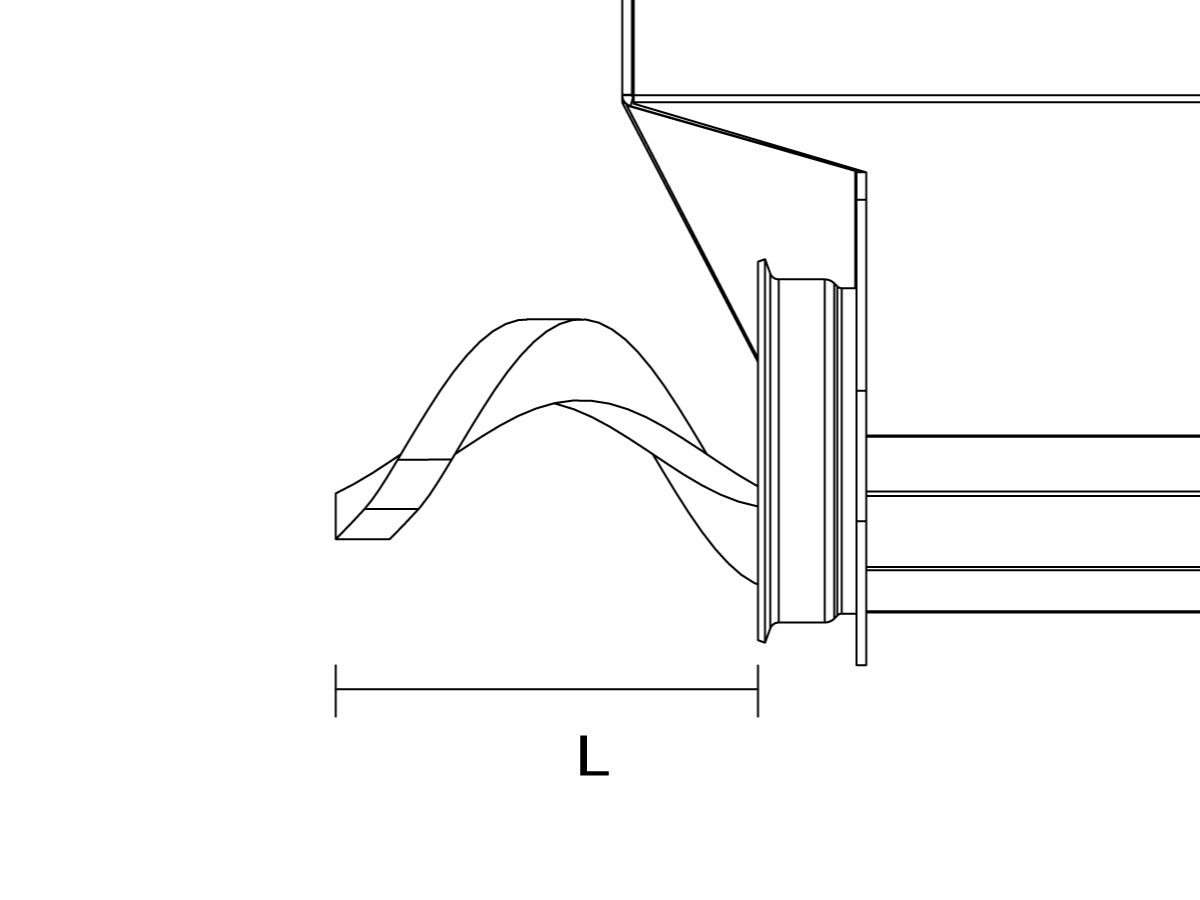

Izmjerite izvlačenje svrdla. Ne bi trebao biti duži od 6" od prirubnice žlijeba. Do kontakta sa žljebom za strugotine doći će u 6,26", što će napraviti rupu u žlijebu.

Ako je svrdlo predugo, izrežite ga na 6".

5

Stavite o-prsten [2] na žlijeb za strugotine [1].

Stavite stezaljku V-prirubnice [3] na žlijeb za strugotine. Provjerite je li matica na stezaljki [4] usmjerena prema žlijebu za strugotine kako je prikazano.

6

Stavite žlijeb za strugotine [1] na izlaznu cijev na poklopcu kućišta.

Okrećite stezaljku da biste maticu postavili na dno žlijeba za strugotine. Pazite da matica pokazuje na vašu lijevu stranu.

Za stezanje matice upotrijebite zaporni nastavak [2].

7

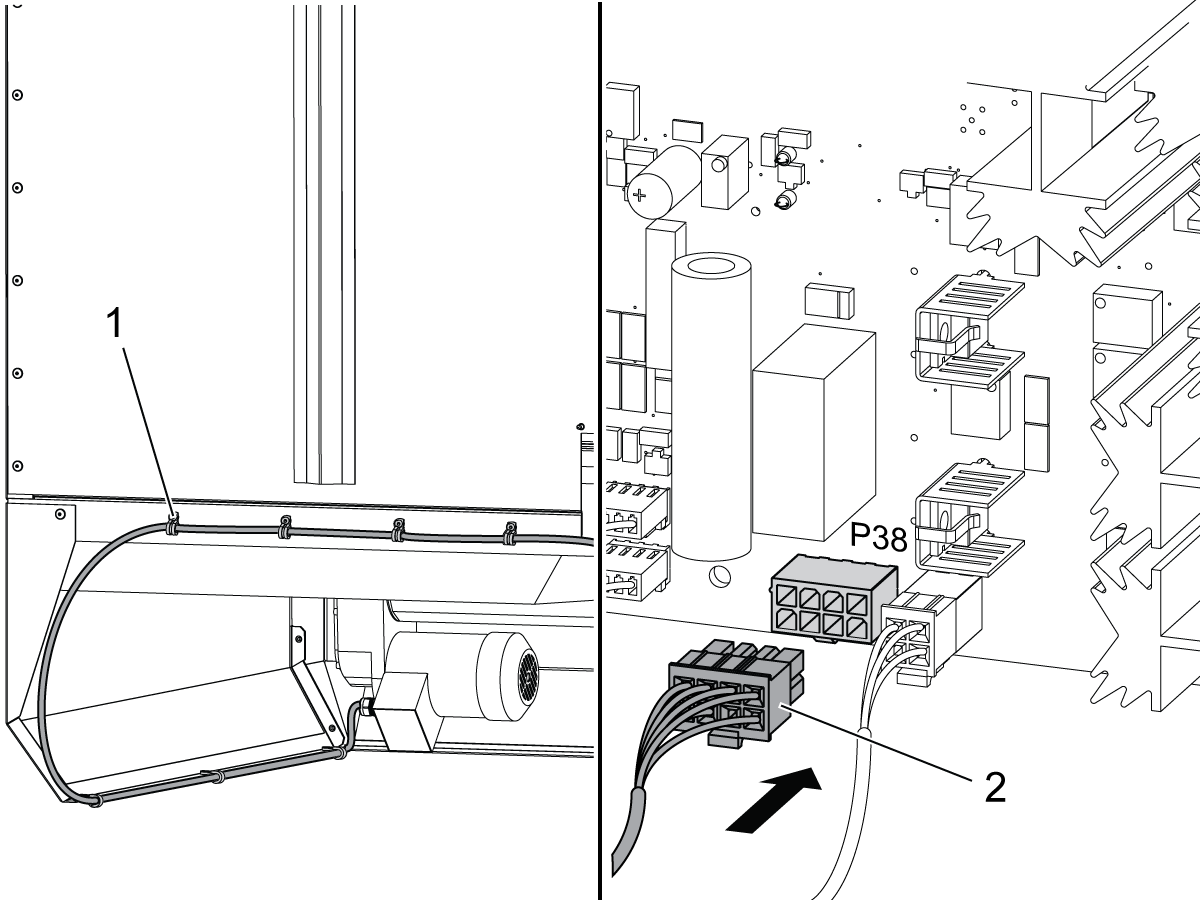

Instalirajte kabel [1] na motor svrdla. Stavite kabel duž stražnje strane stroja. Koristite (7) stezaljke kabla od 7/16" (11 mm).

Provedite kabel do dna ormara upravljačke jedinice.

 Opasnost: Ako je svjetlosni indikator napona vektorskog pogona uključen, ne dirajte električne dijelove. Visoki napon u upravljačkom ormaru može vas ubiti. Pričekajte da se indikator napona na vektorskom pogonu potpuno ugasi.

  • Za stroj s NGC-om spojite kabel [2] na P24 na SIO PCB-u.

Da biste aktivirali svrdlo, prijeđite na kraj stranice postupka.

Uvod - TM 1P/2P/3P

Ovaj postupak objašnjava kako instalirati jedno svrdlo za odvodnju strugotine na sljedeće strojeve:

  • TM-1P
  • TM-2P
  • TM-3P

Shvatite sljedeće komponente da biste dovršili ovaj postupak:

  1. Sigurnosna obloga
  2. Žlijeb za strugotinu
  3. Svrdlo za odvodnju strugotine
  4. Korito svrdla za odvodnju strugotine

Preduvjeti

Potrebni dijelovi:

  • Za TM-1P: 93-1000205
  • Za TM-2P: 93-CATM-2/3P
  • Za TM-3P: 93-1000206

Za strojeve izrađene nakon studenog 2012., pogledajte Svrdlo za odvodnju strugotine - Instalacija CHC

Svrdlo za odvodnju strugotine - Instalacija

1

Ako se alat nalazi u glavnom vretenu, izvadite alat i gurnite osovinu Y na stražnji dio stroja.

Očistite masnoću, rashladno sredstvo i strugotine s glodalice stola

Pritisnite  [POWER OFF] (ISKLJUČENO).

Postavite glavni osigurač na položaj OFF.

Zaključajte glavni strujni osigurač. Koristite odobrenu bravu s odobrenom sigurnosnom oznakom.



Na strojevima proizvedenim nakon lipnja 2007. instalirano je korito kružnog vijka za odvodnju strugotine. Ako je vaš stroj proizveden nakon lipnja 2007, idite na korak 3.

Pronađite vijke koji drže poklopac za odvod [1]. Ovi se vijci nalaze na dnu kućišta. Pristupite ovim vijcima na vanjskoj strani glodalice. Uklonite ove vijke kako biste uklonili poklopac za odvod.

2

Nanesite ljepilo za brtvljenje na površinu za spajanje [1] korita. Time se sprječava curenje rashladnog sredstva.

Instalirajte korito pužnog vijka za odvodnju strugotine na mjesto poklopca za odvod. Instalirajte korito svrdla za odvodnju strugotine. Provjerite je li motor pužnog vijka [2] na desnoj strani kućišta.

3

Za sve strojeve stavite brtvu motora [1] na motor [2].

Instalirajte motor [3] na korito [4].

4

Stavite tvrdu podlošku [1] i valovitu podlošku [2] na osovinu motora [3].

Stavite ključ [4] u prorez osovine motora.

5

Postavite stezni kraj spojnice [1] preko osovine motora [2].

Pritegnite vijke na steznom kraju spojnice za pričvršćivanje spojnice na osovinu motora.

6

Pronađite otvor za žlijeb za strugotine na lijevoj strani korita [2]. Instalirajte svrdlo [1] kroz otvor za žlijeb za strugotine.

Pričvrstite svrdlo na spojnicu. Upotrijebite jedan vijak i maticu.

Izvadite papir iz brtvila [4] za žlijeb za strugotinu. Poravnajte brtvu s rupama na koritu [5]. Gurnite brtvu na mjesto.

Pričvrstite žlijeb za strugotine [3].

7

Pronađite kabel motora pričvršćen na motor svrdla za odvodnju strugotine.

Stavite kabel motora u stražnji dio stroja. Nađite priključke na lijevoj strani ormara upravljačke jedinice. Spojite kabel motora na priključak s naljepnicom "Transporter strugotine." Ako ormar upravljačke jedinice nema ovu utičnicu, pogledajte postupak instalacije PCB ploče svrdla za odvodnju strugotine alatne glodalice u nastavku.

Da biste aktivirali svrdlo, prijeđite na kraj stranice postupka.

Uvod - Mala glodalica, Super mala glodalica

Ovaj postupak objašnjava kako instalirati jedno svrdlo za odvodnju strugotine na sljedeće strojeve:

  • Serije malih glodalica
  • Serije super malih glodalica

NAPOMENA: Postupak prikazuje postupak instaliranja gore navedenih strojeva proizvedenih nakon veljače 2000.

Preduvjeti

Potrebni dijelovi:

  • Za malu glodalicu 93-2317
  • Za super malu glodalicu 93-1000202
  • Za super malu glodalicu/malu glodalicu 2 93-1000203

Za strojeve s CHC-om, pogledajte  Svrdlo za odvodnju strugotine - Instalacija CHC

Svrdlo za odvodnju strugotine - Instalacija

1

Ako se alat nalazi u glavnom vretenu, izvadite alat i gurnite osovinu Y na stražnji dio stroja.

Očistite masnoću, rashladno sredstvo i strugotine s glodalice stola

Pritisnite  [POWER OFF] (ISKLJUČENO).

Postavite glavni strujni prekidač na položaj [OFF] (ISKLJUČENO).

.

Zaključajte glavni strujni osigurač. Koristite odobrenu bravu s odobrenom sigurnosnom oznakom.

2

Uklonite (2) poklopce za ulaze svrdla.

Pričvrstite svrdlo. Instalirajte ove dijelove:

  • Brtva [1]
  • Nosač motora [2]
  • Svrdlo [3]
  • Spojka [4]
  • Ploča za ugradnju motora [5]
  • Brtva motora [6]
  • Motor svrdla [7]

Pričvrstite žlijeb za strugotinu. Instalirajte ove dijelove:

  • Brtva [8]
  • Ploča [9] za postavljanje žljeba za strugotinu
  • Stezaljka V-prirubnice [10]
  • O-prsten [11]
  • Žlijeb za strugotinu [12]

3

Stavite kabel motora [1] u kanal za kabel [2], a ispod ormarića upravljačke jedinice.

Ako stroj ima QuadChipC PCB, kabel povežite na P9 [3].

Ako stroj nema QuadChipC PCB, povežite kabel na P38 [4] na I/O PCB-u.

4

Ako stroj ima 3A prekidač strujnog kruga [1] na položaju CB4 [2], uklonite ga.

Instalirajte 5A prekidač strujnog kruga na položaj CB4.

Spojite jedan kraj kabla 160 na P21 [3] na PSUP PCB-u.

Spojite drugi kraj na P39 [4] na I/O PCB-u.

 Pritisnite [POWER ON] na stroju.

Provjerite radi li svrdlo pravilno. Pritisnite [CHIP FWD] ili [CHIP REV].

Da biste aktivirali svrdlo, prijeđite na kraj stranice postupka.



Uvod - DT/DM - 1 bočno svrdlo

Ovaj postupak objašnjava kako instalirati jedno svrdlo za odvodnju strugotine na sljedeće strojeve:

  • DT serija
  • DM serija

NAPOMENA: Postupak prikazuje postupak instaliranja gore navedenih strojeva proizvedenih od siječnja 2015. do kolovoza 2016.

Preduvjeti

Potrebni dijelovi:

  • ZaDT-1/DM-1 bočno svrdlo 93-1000200
  • Za DT-2 bočna svrdla 93-2596
  • Za DM-2 bočna svrdla 93-1000200

Za strojeve proizvedene nakon kolovoza 2016. pogledajte Svrdlo za odvodnju strugotine - Instalacija - CHC

Motor - Instalacija

1

Pritisnite [POWER OFF].

Postavite glavni strujni prekidač na položaj [OFF] (ISKLJUČENO).

Zaključajte glavni strujni osigurač. Koristite odobrenu bravu s odobrenom sigurnosnom oznakom.

Opasnost: Nakon isključivanja stroja, pričekajte najmanje 5 minuta prije rada u ormariću upravljačke jedinice. To omogućuje rasipanje energije iz stroja. Kada se LED indikator napona na vektorskom pogonu potpuno ugasi, možete sigurno raditi u ormariću upravljačke jedinice.

2

Spojite crijevo rashladnog sredstva [1].

Odvojite kabel za pumpu rashladnog sredstva [2].

Uklonite sklop spremnika rashladnog sredstva.

Uklonite prednji poklopac prednjih svrdla [3].

Uklonite i odbacite ploče poklopaca svrdla [5]. Uklonite rabljene brtve [4]

Instalirajte nove brtve [4] i motore svrdla [6] te adaptere motora.

Stegnite (4) imbus vijka (SHCS) na svakom motoru svrdla. Pogledajte Haas specifikaciju zakretnog momenta spone. Iskoristite vrijednost za čelik.

3

Provedite žice [3] od motora [2] kroz rešetku [1] i u bočni upravljač kabla.

Na bazni odljevak pričvrstite pjenastu traku [5].

Pričvrstite stražnji upravljač kabla [4] na vrpcu s pjenom.

Provedite kablove motora u stražnji upravljač kabla.

Provedite kablove do dna ormarića upravljačke jedinice.

Quad ChipC PCB - Instalacija

1

Pričvrstite (2) nosače za ugradnju [1] na ormarić.

Pričvrstite poklopac I/O PCB [2] na nosače za ugradnju ploče. Otvorite I/O PCB poklopac [4].

Instalirajte odstojnike [3] na stražnju stijenku ormara upravljačke jedinice

2

Pričvrstite Quad-ChipC PCB [1] na pričvrsne rupe na I/O PCB poklopcu.

Spojite kabel napajanja s P1 [2] na I/O PCB-u na TB2 77/78 [3] na transformator.

3

Ove veze povežite na Quad ChipC PCB:

  • Kabel za napajanje svrdla na P2 [1]
  • Kablove za napajanje svrdla i na P6 [2] i P7 [3]
  • Kabel senzora prekomjerne struje na P8 [4]

Izvedite ove veze na I/O PCB-u:

  • Kabel senzora prekomjerne struje na P1 [5]
  • chipC en/rev kabel na P37 [6]

Zatvorite poklopac I/O PBC-a.

Pritegnite (2) vijke da drže poklopac.

Bočno svrdlo - Instalacija

1

Uklonite upravljačku oblogu [1].

Skinite stezaljke V-prirubnice [2].

Uklonite nastavke žljebove za izbacivanje strugotine [3].

Instalirajte (2) svrdla [4].

2

Uklonite upravljačku oblogu [1].

Skinite stezaljke V-prirubnice [2].

Uklonite nastavke žljebove za izbacivanje strugotine [3].

Instalirajte (2) svrdla [4].

Jedno svrdlo za odvodnju strugotine - Aktivirajte svrdlo

1

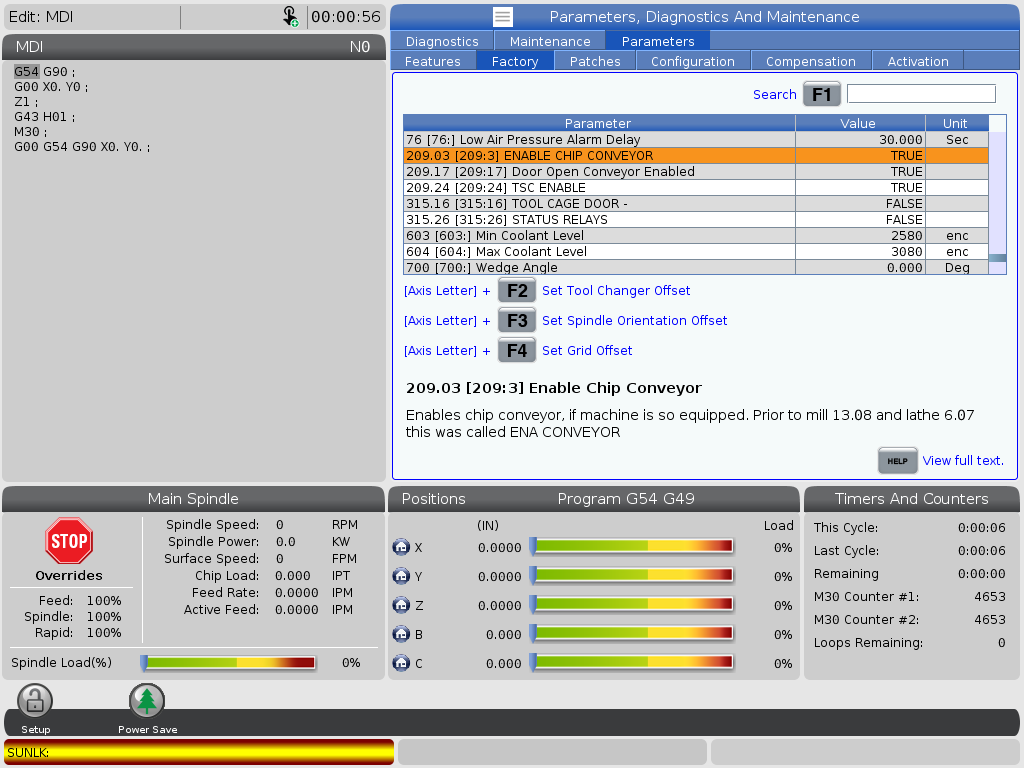

Promijenite parametar 209:3, OMOGUĆI TRANSPORTER STRUGOTINA, na TRUE .

2

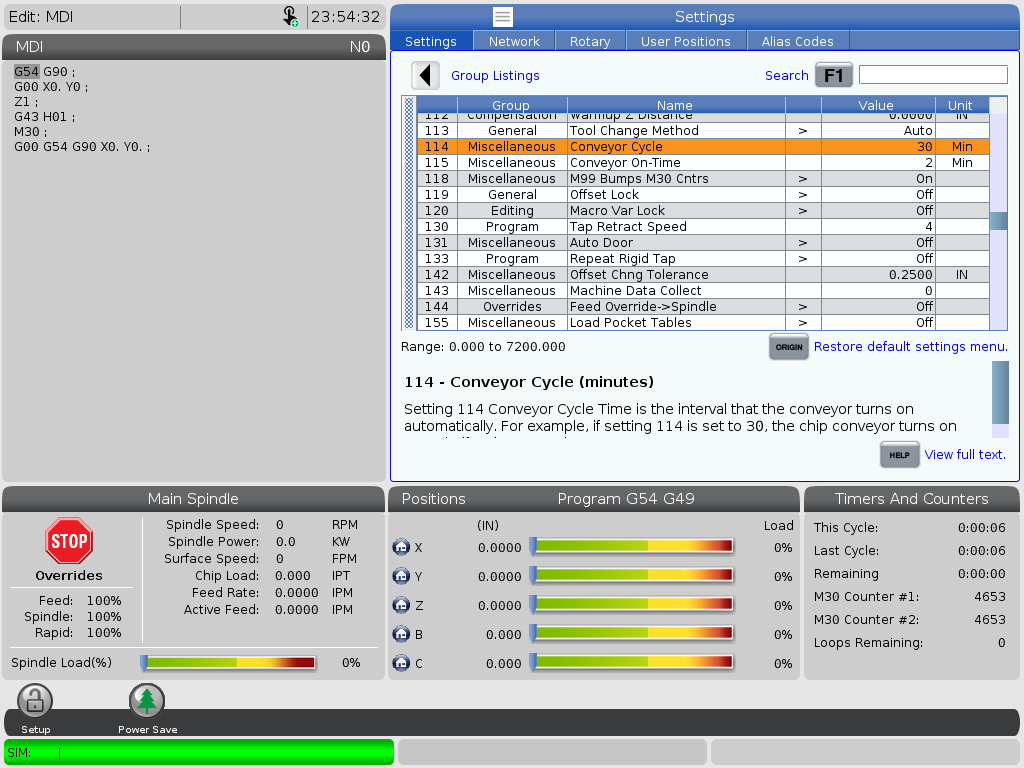

Promijenite postavke 114, Ciklus transportera (u minutama) i 115, Vrijeme transportera (u minutama) za postavljanje vremena pokretanja svrdla za odvodnju strugotine. Na primjer, postavite Postavljanje 114 to 30 , a Postavljanje 115 na 2. Dobivate ove rezultate:

  1. Svrdlo počinje u intervalima od 30 minuta.
  2. Svrdlo radi 2 minute.

Upravljajte svrdlom za odvodnju strugotine pritiskom na CHIP FWD na upravljačkoj kutiji. Provjerite radi li svrdlo pravilno.

Sistem pužnog vijka za odvodnju strugotine - Vodič za otklanjanje poteškoća

Uvećani prikaz jednog pužnog vijka

  1. OTVOR ZA PRAŽNJENJE PUŽNOG VIJKA
  2. STEZALJKA V-PRIRUBNICE
  3. O-PRSTEN 2-425 BUNA
  4. PUŽNI VIJAK
  5. PODLOŠKA 5/16 PODIJELJENA BRAVA PLTMED
  6. MATICA 5/16-18 ŠESTEROKUTNA
  7. SPOJKA MOTORA
  8. PODLOŠKA 5/8 ČELIČNA .048THK X 1 1/4
  9. VALOVITA PODLOŠKA .734. V.P. .531 U.P. 4/7
  10. SHCS 1/4-20 X 3/4 LOCTITE
  11. ODSTOJNIK
  12. SHCS 5/16-18 X 2 1/4
  13. SHCS 5/16-18 X 3/4
  14. SSS 1/4-20 X 3/8 CUP PT
  15. JEDNOSTRUKI PUŽNI VIJAK JEDNE ZAŠTITNE PLOČE
  16. TRANSPORTNI MOTOR S BRTVOM
  17. MOTOR PUŽNOG VIJKA 1PH

Uvod

  1. Više spiralnih svrdala
  2. Pojedinačno spiralno svrdlo

Tablica simptoma

Simptom Mogući uzrok Korektivna radnja
Alarm 9819 KRATKI SPOJ TRANSPORTERA STRUGOTINA Kondenzator pokretača motora pužnog vijka je u kvaru. Pregledajte ima li oštećenja u kondenzatoru pokretača motora svrdla.
Alarm 9848 ODSPOJEN JE MOTOR TRANSPORTERA STRUGOTINA Nema napajanja od I/O PCB-a do motora. Provjerite napon na I/O PCB-u i na motoru.
Pužni vijak se ne pokreće. Prekidač je aktiviran. Provjerite kratki spoj u motoru ili kabelu.
Nema napajanja od I/O PCB-a do motora. Provjerite napon na I/O PCB-u i na motoru.
Osigurači su pregorjeli (I/O-verzija R ili ranija). Provjerite osigurače na I/O PCB-a.
Kondenzator pokretača motora pužnog vijka je u kvaru. Pregledajte ima li oštećenja u kondenzatoru pokretača motora svrdla.
Parametri nisu ispravno postavljeni U načinu rada servisa provjerite je li parametar 209.03 omogućen. Ako je stroj Classic Haas Control ili NGC stroj koji nije ažuriran nakon 10. listopada 2018., provjerite je li omogućen parametar 209.17. Ovaj parametar neće imati učinka ako je stroj ažuriran nakon tog datuma.
Pužni vijak je bučan ili oscilira između unaprijed i unatrag. Zatim se generira Alarm 9906  KVAR TRANSPORTERA STRUGOTINE. Postoji prekomjerno nakupljanje strugotine ili opstrukcija. Očistite svu strugotinu i prepreke od pužnog vijka i žlijeba za strugotine.

Nema nakupljanja strugotina ili opstrukcije i stroj generira

Alarm 9906 KVAR TRANSPORTERA STRUGOTINE

 Motor pužnog vijka je zakazao. Stroj detektira nadstruju.  Provjerite diskretni unos CHIP_CONVEYOR_OVERCURRENT ciklusi od 0 - 1  ili 1 - 0 (0 znači preopterećenje.  Na motoru provjerite je li izgorio ili zakazao.
Svrdlo ne uklanja strugotinu. Sklop pogona svrdla ima mehanički problem. Pregledajte ima li oštećenja na motoru pužnog vijka i spojnici.
Pužni vijak je istrošen. Pregledajte kraj pužnog vijka u pogledu istrošenosti.

Pužni vijak za odvodnju strugotine, transportna traka, može početi bez djelovanja rukovatelja, čak i s otvorenim vratima.

 Stroj ima softver 100.17.000.1016 Ažurirajte softver na 100.17.000.2030 ili noviji. Ovaj problem se ispravlja tako da se transportna traka nikada ponovno ne pokreće automatski. S klasičnim upravljanjem Haas, rukovatelj može ponovno pokrenuti transportnu traku s otvorenim vratima. NGC strojevi koji su ažurirani nakon 10 listopada 2018. godine imat će stroga pravila za vrata koja će to onemogućiti.

M31 ponovno pokreće tajmere prijenosa ako je transportna traka već uključena.

 Stroj ima softver raniji od 100.17.000.2030 i ciklus transportne trake se ponovno pokreće svaki puta kada se pojavi M31.

Ažurirajte softver na 100.17.000.2030 ili noviji. U novom softveru, ako je transportni ciklus već pokrenut ali je u stanju isključenog uređaja, M31 NEĆE ponovno pokrenuti transportnu traku. Transportna traka će slijediti ciklus u kojem je trenutno.

Pregled kabela motora

Korektivna radnja

Pregledajte ima li na priključnom kabelu bilo kakav znak oštećenja. Provjerite ima li na utikaču tragova paljenja. To može biti uzrokovano onečišćenjem rashladnog sredstva.

Izmjerite Ohme preko vodiča kabela za napajanje motora [1] na utikaču. Tu bi trebao biti otpor od noge do noge. Otvoreno očitanje ukazuje na neisparvan motor ili kabel.

Izmjerite Ohme na kabelu napajanja motora iz svake noge napajanja do noge [2] utikača s uzemljenjem. Ovo čitanje bi trebalo biti otvoreno.

Ako kabel pokazuje kratku nogu na masu na utikaču, odspojite kabel za napajanje na motoru i provjerite svaki kabel motora koji vodi do šasije motora [3]. Ako je čitanje otvoreno, kabel je neispravan. Ako bilo koje ispitivanje pokazuje kratak spoj, motor je u kratkom spoju.

Napon

Korektivna radnja

Pronađite kabl motora transportera strugotine 140 na I/O PCB-a. Pritisnite [CHIP FWD]. Upotrijebite multimetar sa sondama koje imaju igle na vrhu kako biste izmjerili napon između crnih i crvenih žica na kabelu.

Neka netko pritisne i zadrži [CHIP REV]. Izmjerite napon između crnih i bijelih žica. Kada I/O PCB-a ispravno radi, svako očitanje napona je 240 VAC.

Ako je napon na I/O PCB-a točan, otvorite razvodnu kutiju transportnog motora. Upotrijebite multimetar sa sondama koje na vrhu imaju igle kako biste provjerili ima li napona na vodičima napajanja koji idu prema motoru.

Ako nema napona, provjerite motor i kabel. Ako postoji napon, provjerite kondenzator. Ako se uvjerite da su napon i kondenzator ispravni, pregledajte pogonsku osovinu motora i bravu.

Osigurači

Korektivna radnja

Provjerite ove osigurače u donjem desnom kutu I/O PCB (vrsta osigurača: AGC 5 amp):

  • Jednofazni motori: FU2 [1] /FU3 [2]. Ne bi trebalo biti osigurača u FU4 [3].
  • 3-fazni motori: FU2 [1] /FU3 [2] /FU4 [3]

Kratki spoj u motoru ili kabelu mogao bi uzrokovati da pregori osigurač

Kondenzator

Korektivna radnja

Pregledajte ima li oštećenja u kondenzatoru transportnog motora. Oštećeni kondenzator obično će imati znakove deformacije ili mjehuriće na kućištu kondenzatora. To može biti uzrokovano kratkim spojem na motoru ili na kabelu.

Otvorite razvodnu kutiju motora. Provjerite kondenzator. Potražite tragove paljenja na kućištu.

Izmjerite kondenzator. Većina multimetara može mjeriti kapacitet nakon ručne aktivacije (okrenite na ispravne mjerne jedinice i pritisnite žuti gumb). To bi trebao biti 6 ili 9 mikrofarad kao što je navedeno na kućištu kondenzatora.

Strugotina

Korektivna radnja

Čisti strugotine i prepreke. Provjerite jesu li postavke transportera optimizirane za strugotine kakve se stvaraju.

Pregled pužnog vijka

Korektivna radnja

Rezanje materijala koji je tvrđi od svrdla [2] će istrošiti [1] svrdlo i žlijeb za strugotinu brže od normalnog trošenja. Da bi svrdlo ispravno funkcioniralo, mora se proširiti dovoljno daleko u žlijeb kako bi strugotinu prisililo gore i van.

Uklonite žlijeb za strugotinu. Pregledajte kraj pužnog vijka u pogledu istrošenosti.

Izmjerite duljinu na koju se svrdlo proteže od mjesta gdje se žlijeb za strugotinu povezuje s uređajem. Izmjerite duljinu dna žlijeba, odakle se pričvršćuje na stroj do mjesta gdje je žlijeb okrenut prema gore. Usporedite duljinu svrdla i dno žlijeba. Svrdlo treba biti unutar 1/2" do 1" od mjesta gdje je žlijeb okrenut prema gore.

Pregledajte ima li oštećenja na pogonu spojnice [2] na pužnom vijku. Provjerite jesu li svi vijci čvrsto zategnuti. Ilustracija prikazuje opremu za ugradnju pužnog vijka na VF-1/2/3/4/5.

  1. Vijak
  2. Pogonska spojnica
  3. Kontra matica
  4. Spiralno svrdlo
  5. Osovina motora/brava
  6. Odstojnik
  7. 5/8" ravna podloška
  8. 5/8" valovita podloška

Shema električnih instalacija

Obavijest o kolačićima

Kolačiće koristimo za poboljšanje vašeg korisničkog iskustva. Naša obavijest o kolačićima opisuje koje kolačiće koristimo, zašto ih koristimo i kako možete pronaći dodatne informacije o njima. Potvrdite svoj pristanak za naše korištenje analitičkih kolačića. Ako ne pristajete, i dalje možete koristiti naše web-mjesto uz lošije korisničko iskustvo.
