6.1 チップオーガーの設置

VMC - チップコンベヤ － インストール - NGC

AD0483

改訂B - 2025年5月

Introduction - DT/DM and VF/VM

ここでは、次の機械にシングルチップコンベヤを設置する方法について、手順を説明します。

  • NGC付きのVF-1～14。
  • 2018年4月以降に製作されたDT-1/2。
  • 2018年4月以降に製作されたDM-1/2。

注意： VF-3の取り付け指示を示す手順。設置プロセスは、上記のすべての機械で同じです。

このドキュメントは、次のサービスキットに適用されます。

  • VF-1/2: チップコンベヤキットPNは、93-1000204です
  • VF-3/5: チップコンベヤキットPNは、93-1000201です
  • DT-1/DM-1: チップコンベヤ キットPNは、 93-1000515です
  • DT-2/DM-2：チップコンベヤ キットPNは、 93-1000516です
  • DT-3/DM-3：チップコンベヤ キットPNは、93-1001234です

Single Chip Auger - Installation

1

[Power OFF]を押します。

メイン回路ブレーカーをOFFの位置にセットします。

メイン回路ブレーカーをロックします。承認済みの安全タグ付きの承認済みロックを使用します。

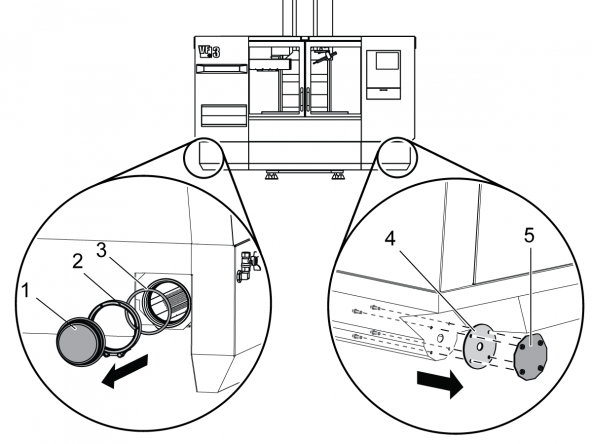

カバーの左端からこれらの部品を取り外します。

  • [1]排出カバー
  • [2]vフランジクランプ
  • [3]Oリング

カバーの右端からこれらの部品を取り外します。

  • [5]コンベヤーモーター用カバープレート
  • [4]ガスケット

2

クーラントとチップを、オーガトラフから取り除きます。

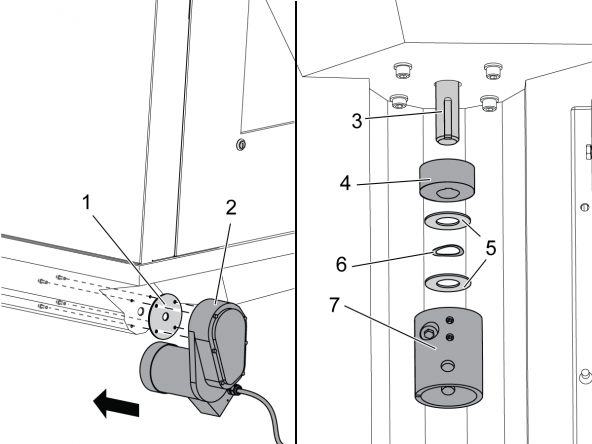

ガスケット[1]とオーガーモーター[2]を、カバーパンに取り付けます。

モーターシャフトを探します。モーターシャフトは、機械内部にあります。これらの部品をモーターシャフトに取り付けます[3]：

  • [4]スペーサー
  • [5] 5/8" 平ワッシャ
  • [6] 5/8" ウェーブワッシャ
  • [5]別の5/8 平ワッシャ

モーターカップリング[7]をモーターシャフトに接続します。



3

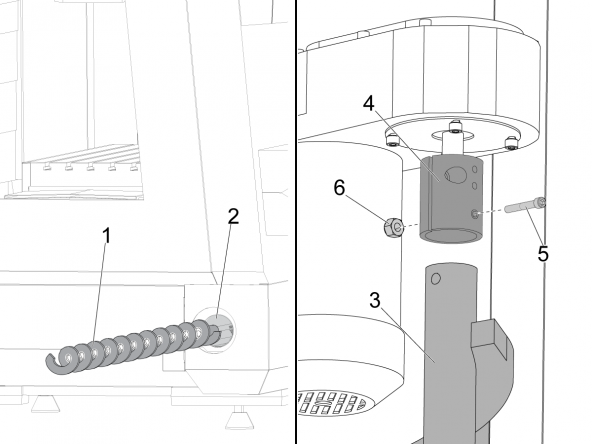

オーガ[1]を、排出ポート[2]から挿入します。

オーガ[3]を、モーターカップリング[4]に挿入します。

ボルト[5]を、カップリングに挿入し、オーガ[3]に通します。

固定用ボルト[5]を、ナイロックナット[6]でカップリングに取付けます。

4

オーガの突き出しを測定します。チップシュートとの接触は6.25"で、シュートに穴を開けます。

シュートフランジからのコンベヤの長さ[L]は、最低6" - 最大 6.25"である必要があります。

5

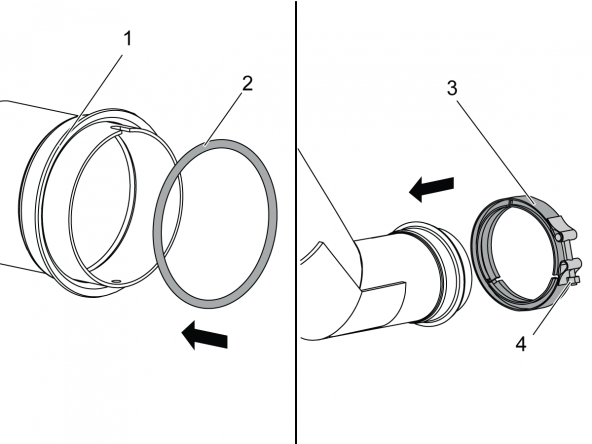

Oリング[2]を、チップシュート[1]に取り付けます。

Vフランジクランプ[3]を、チップシュートに取り付けます。図に示すように、クランプのナット[4]が、チップシュートを指していることを確認します。

6

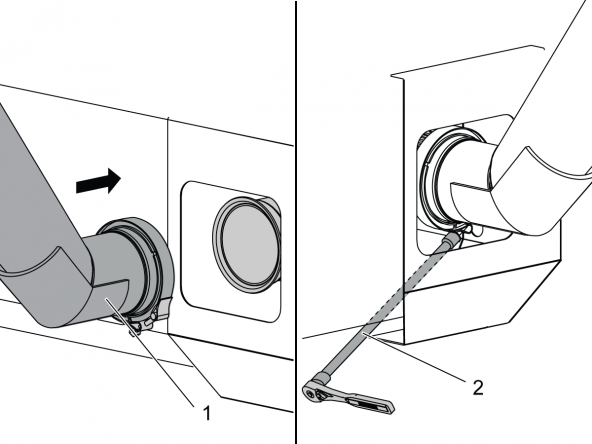

チップシュート[1]を、カバーパンのアウトレットチューブに置きます。

クランプを回して、ナットをチップシュートの下部に配置します。ナットが左を向いていることを確認してください。

ラチェットエクステンション[2]を使用して、ナットを締付けします。

注記：この手順は、フロントオーガーとサイドオーガーの両方に適用されます。

7

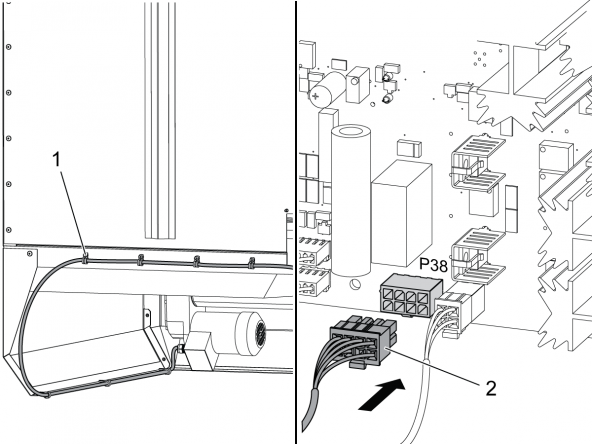

オーガモーター用ケーブル[1]を取り付けます。マシンの背面に沿ってケーブルを配置します。7個の7/16"(11 mm)ケーブルクランプを使用します。

制御盤下部にケーブルを配線します。

 危険： ベクトル駆動電圧表示ランプが点灯している場合は、電気部品に触れないでください。制御盤内の高電圧は死亡事故を起こす可能性があります。ベクトル駆動の電圧インジケータ LED が完全に消えるまで待ちます。

  • NGCを備えた機械では、ケーブル[2]を、SIO PCBのP24に接続します。

オーガを有効にするには、手順ページの最後までスキップします。

Introduction - TM 1P/2P/3P

ここでは、次の機械にシングルチップコンベヤを設置する方法について、手順を説明します。

  • TM-1P
  • TM-2P
  • TM-3P

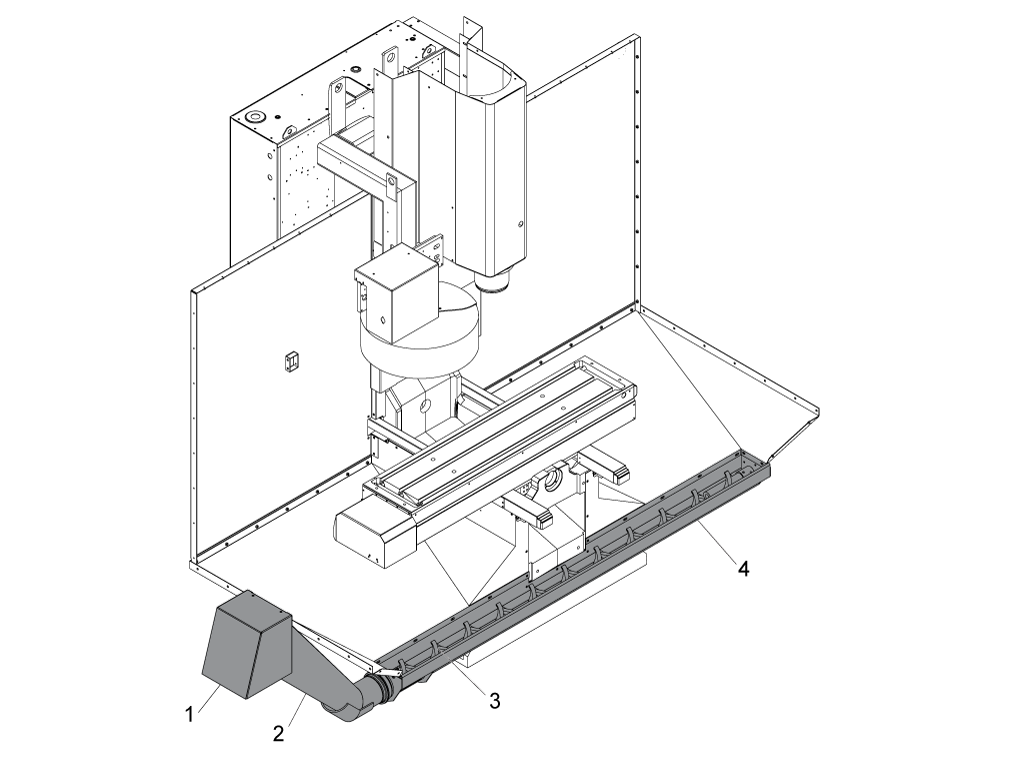

この手順を完了するには、次のコンポーネントを理解してください。

  1. 安全スカート
  2. チップシュート
  3. チップコンベヤ
  4. チップオーガートラフ

このドキュメントは、次のサービスキットに適用されます。

重要：TM機械には2つのタイプがあります：TMリブートなしおよびTMリブート付きです。詳細については、TM識別リファレンスドキュメントを参照してください。

リブートなし：

  • TM-1P：チップコンベヤ P/N  93-1000205
  • TM-2Pおよび TM-3P：チップコンベヤ/N  93-1000206
リブート：
  • TM-0Pリブート：チップコンベヤ P/N 93-1000956
  • TM-1Pリブート：チップコンベヤ P/N 93-1000957
  • TM-2Pリブート：チップコンベヤ P/N 93-1000958

注記：リブートチップコンベヤサービスキットは、 近日中に販売開始 されます。

2012年11月より前に製造された機械については、チップコンベヤ　－　インストール CHCを参照してください

Single Chip Auger - Installation

1

工具がスピンドルの中にある場合は、ツールを取り外し、Y軸を機械の後方にジョグ（寸動）させます。

グリース、クーラント、チップを清掃します。

 POWER OFFを押します。

主回路ブレーカーを オフ の位置に設定します。

メイン回路ブレーカーをロックします。承認済みの安全タグ付きの承認済みロックを使用します。

カバーの左端からこれらの部品を取り外します。

  • [1]排出カバー
  • [2]vフランジクランプ
  • [3]Oリング

カバーの右端からこれらの部品を取り外します。

  • [5]コンベヤーモーター用カバープレート
  • [4]ガスケット

2

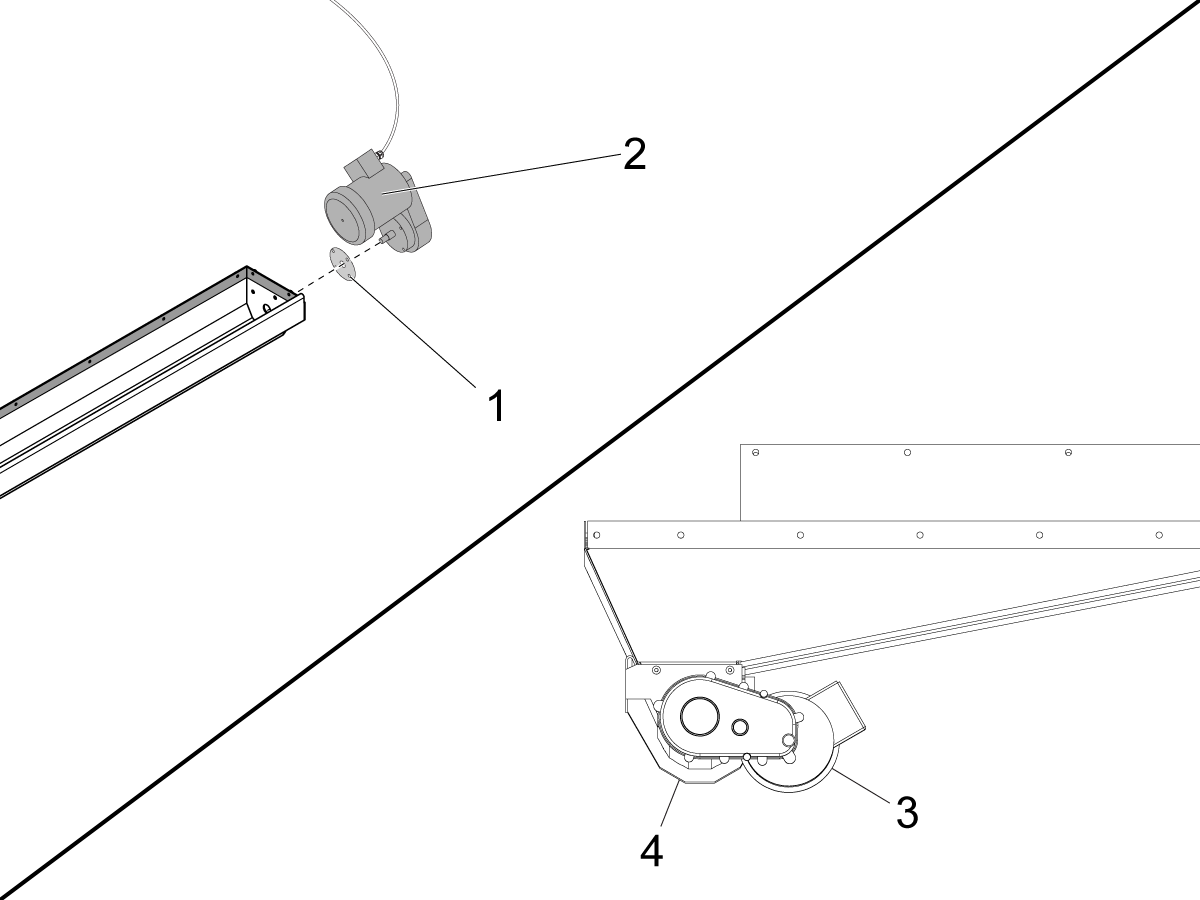

すべての機械で、モーター[2]にモーターガスケット[1]を取付けます。

モーター[3]をトラフ[4]に取り付けます。

3

モーターシャフトを探します。モーターシャフトは、機械内部にあります。これらのパートをモーターシャフトに取り付けます[1]：

  • [2]スペーサー
  • [3] 5/8" 平ワッシャ
  • [4] 5/8" ウェーブ ワッシャ
  • [3]別の5/8" 平ワッシャ

モーターカップリング[5]をモーターシャフトに接続します。

4

オーガ[1]を、排出ポート[2]から挿入します。

オーガ[3]を、モーターカップリング[4]に挿入します。

ボルト[5]を、カップリングに挿入し、オーガ[3]に通します。

固定用ボルト[5]を、ナイロックナットでカップリングに取付けます。

5

Oリング[2]を、チップシュート[1]に取り付けます。

Vフランジクランプ[3]を、チップシュートに取り付けます。図に示すように、クランプのナット[4]が、チップシュートを指していることを確認します。

6

チップシュート[1]を、カバーパンのアウトレットチューブに置きます。

クランプを回して、ナットをチップシュートの下部に配置します。ナットが左を向いていることを確認してください。

ラチェットエクステンション[2]を使用して、ナットを締付けします。

7

オーガモーター用ケーブル[1]を取り付けます。マシンの背面に沿ってケーブルを配置します。7個の7/16"(11 mm)ケーブルクランプを使用します。

制御盤下部にケーブルを配線します。

危険：ベクトル駆動電圧表示ランプが点灯している場合は、電気部品に触れないでください。制御盤内の高電圧は死亡事故を起こす可能性があります。ベクトル駆動の電圧インジケータ LED が完全に消えるまで待ちます。

  • NGCを備えた機械では、ケーブル[2]を、SIO PCBのP24に接続します。

オーガを有効にするには、手順ページの最後までスキップします。

Introduction - Mini Mill and Super Mini Mill

ここでは、次の機械にシングルチップコンベヤを設置する方法について、手順を説明します。

  • 小型ミル シリーズ
  • 超小型ミル シリーズ

注意：2000 年 2 月以降に製造された上記の機械の取付け過程を示す手順



この手順は次のキットに適用されます：

注記：MiniMill シリーズの機械には 2 つの異なるスタイルがあります。再起動機械と非再起動機械があります。詳細については、MiniMill シリーズ - 識別ドキュメントを参照してください。

非再起動機械：

  •  93-1000202 - MiniMill および Super MiniMill
  • 93-1000203 - Super MiniMill2 および MiniMill 2

再起動機械（2023 年 12 月以降に製造された機械）：

  • 93-1001068 - MiniMill および Super Minimill Reboot

CHCを搭載した機械については、チップコンベヤ　－　取付け  CHCを参照してください

Single Chip Auger - Installation

1

工具がスピンドルの中にある場合は、ツールを取り外し、Y軸を機械の後方にジョグ（寸動）させます。

グリース、クーラント、チップを、ミルテーブルから取り除きます

[POWER OFF]を押します。

メイン回路ブレーカーをOFF の位置にセットとします。

メイン回路ブレーカーをロックします。承認済みの安全タグ付きの承認済みロックを使用します。

2

2023 年 12 月以前に製造された機械の場合：

オーガポート用の2枚のカバーを、取り外します。

オーガを取付けます。以下の部品を取付けます：

  • ガスケット[1]
  • モーターマウント[2]
  • オーガ[3]
  • カップリング[4]
  • モーター取付け用プレート[5]
  • モーターガスケット[6]
  • オーガモーター[7]

チップシュートを取付けます。以下の部品を取付けます：

  • ガスケット[8]
  • チップシュート取付け用プレート[9]
  • Vフランジクランプ[10]
  • Oリング[11]
  • チップシュート[12]

3

  注意：ステップ 3 ～ 7 は、2023 年 12 月以降に製造された MiniMill/Super Minimill 機械用です。

ステップ 8 に進み、すべての MM/SMM 機械の説明を確認します。

モーター[2]にモーターガスケット[1]を取付けます。

モーター[3]をトラフ[4]に取り付けます。

4

モーターシャフトを探します。モーターシャフトは、機械内部にあります。これらのパートをモーターシャフトに取り付けます[1]：

  • [2]スペーサー
  • [3] 5/8" 平ワッシャ
  • [4] 5/8" ウェーブ ワッシャ
  • [3]別の5/8" 平ワッシャ

モーターカップリング[5]をモーターシャフトに接続します。

5

オーガ[1]を、排出ポート[2]から挿入します。

オーガ[3]を、モーターカップリング[4]に挿入します。

ボルト[5]を、カップリングに挿入し、オーガ[3]に通します。

固定用ボルト[5]を、ナイロックナットでカップリングに取付けます。

6

Oリング[2]を、チップシュート[1]に取り付けます。

Vフランジクランプ[3]を、チップシュートに取り付けます。図に示すように、クランプのナット[4]が、チップシュートを指していることを確認します。

7

チップシュート[1]を、カバーパンのアウトレットチューブに置きます。

クランプを回して、ナットをチップシュートの下部に配置します。ナットが左を向いていることを確認してください。

ラチェットエクステンション[2]を使用して、ナットを締付けします。

8

オーガモーター用ケーブル[1]を取り付けます。マシンの背面に沿ってケーブルを配置します。7個の7/16"(11 mm)ケーブルクランプを使用します。

制御盤下部にケーブルを配線します。

危険：ベクトル駆動電圧表示ランプが点灯している場合は、電気部品に触れないでください。制御盤内の高電圧は死亡事故を起こす可能性があります。ベクトル駆動の電圧インジケータ LED が完全に消えるまで待ちます。

  • NGCを備えた機械では、ケーブル[2]を、SIO PCBのP24に接続します。

オーガを有効にするには、手順ページの最後までスキップします。

9

機械のCB4 [2]の位置に3A回路ブレーカー[1]がある場合は、それを取外します。

CB4の位置に、5A回路ブレーカーを取付けます。

ケーブル160の一端を、PSUP PCBのP21 [3]に接続します。

もう一方の端を、I/O PCBのP39 [4]に接続します。

 [POWER ON]を押して、機械の電源を入れます。

オーガが正しく作動することを確認してください。[CHIP FWD]または[CHIP REV]を押します。

オーガを有効にするには、手順ページの最後までスキップします。



Single Chip Auger - Enable the Auger

1

パラメータ 209:3 ENABLE チップコンベヤをTRUEに変更します。

2

設定 114、 コンベヤサイクル（分） と 115、 チップコンベヤの実行時間を設定するためのコンベヤオンタイム（分）を変更します。たとえば、設定114を30に、設定115を2に設定します。以下の結果が得られます：

  1. オーガは、30分間隔で始動します。
  2. オーガは、2分間作動します。

ペンダントのCHIP FWDを押して、チップコンベヤを操作します。オーガが正しく作動することを確認してください。

6.2 スパイラル式チップコンベア トラブルシューティングガイド

スパイラル式チップコンベア - トラブルシューティングガイド

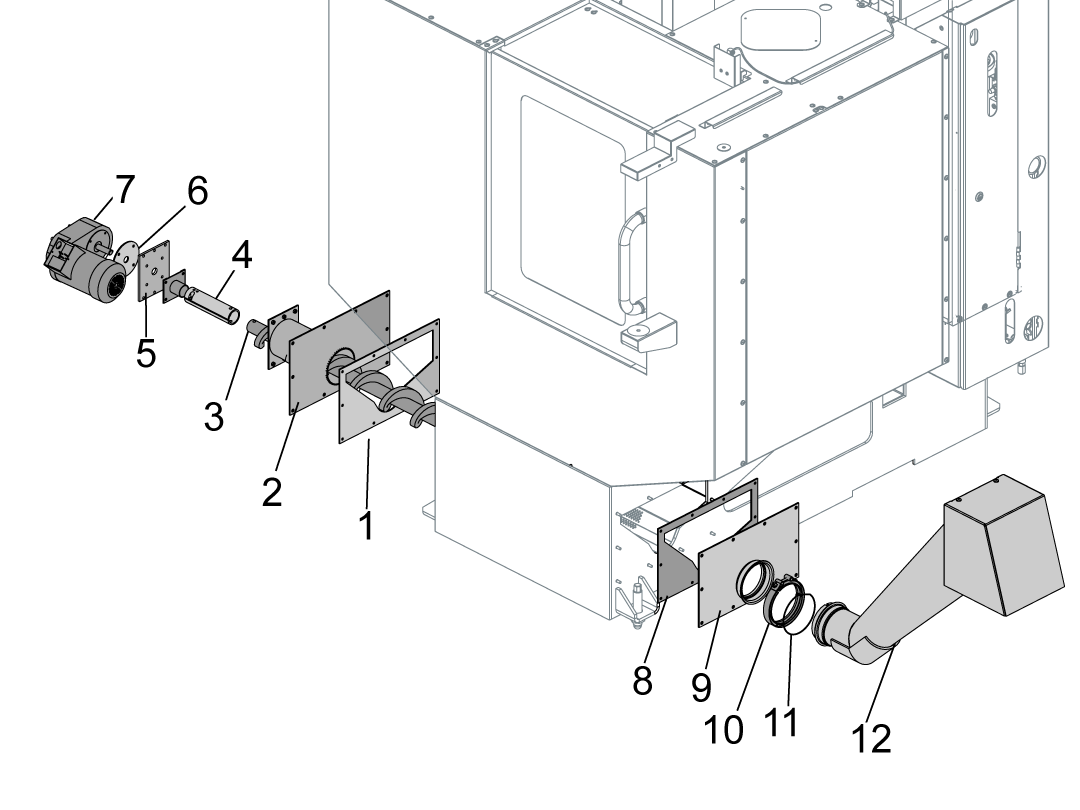

Exploded View Single Auger

  1. オーガー排出シュート
  2. V-フランジクランプ
  3. Oリング 2-425 BUNA
  4. AUGER
  5. ワッシャ 5/16 SPLTロックPLTMED
  6. ナット 5/16-18 六角
  7. モーターカップリング
  8. ワッシャ 5/8 スチール 048THK X 1 1/4
  9. 波形ワッシャ .734 OD .531 ID 4/7
  10. FHCS 1/4-20 X 3/4 ロックタイト
  11. スペーサー
  12. SHCS 5/16-18 X 2 1/4
  13. SHCS 5/16-18 X 3/4
  14. SSS 1/4-20 X 3/8 カップ PT
  15. カバーパネル パン シングルオーガー
  16. ガスケットコンベヤモーター
  17. オーガーモーター 1PH

Introduction

  1. マルチオーガー
  2. シングルオーガー

Symptom Table

兆候 考え得る原因 是正措置
アラーム9819 CHIP CONVEYOR SHORT CIRCUIT（チップコンベヤの短絡） オーガモーターの始動キャパシタに障害がある  オーガモーターの始動キャパシタに損傷がないか点検します。
アラーム9848 CHIP CONVEYOR MOTOR DISCONNECTED（チップコンベヤモーターが接続されていません） I/O PCBからモーターへの電力がない  I/O PCBとモーターの電圧を確認します。
オーガーが始動しない  回路ブレーカーが落ちた  モーターまたはケーブルの短絡がないか確認してください。
I/O PCBからモーターへの電力がない  I/O PCBとモーターの電圧を確認します。
溶断したヒューズ（I/OバージョンR以前）  I/O PCBのヒューズを確認します。
オーガモーターの始動キャパシタに障害がある  オーガモーターの始動キャパシタに損傷がないか点検します。
パラメータが正しく設定されていない  サービスモードで、パラメーター209.03が有効になっていることを確認します。機械がクラシックHaas制御であるか、または2018年10月10日以降に更新されていないNGC機械である場合は、パラメータ209.17が有効になっていることを確認します。この日付以降に機械が更新された場合、このパラメーターは効果がありません。
オーガーがうるさいか、前進と後退の間で振動する 次に、 アラーム9906  CHIP CONVEYOR MALFUNCTION（チップコンベヤの故障）が生成されます。  過剰なチップの堆積または障害物がある  オーガトラフとチップシュートからすべてのチップと障害物を取り除きます。

チップの蓄積や障害物がないのに、機械が次のアラームを生成する

アラーム9906 CHIP CONVEYOR MALFUNCTION（チップコンベヤの故障）

 オーガーモーターが拘束されています。  機械が過電流状態を検出しています。 ディスクリート入力CHIP_CONVEYOR_OVERCURRENTサイクル0 - 1 または1 - 0をチェックします（0はオーバーロード状態を意味します）。 モーターの焼損や拘束を確認してください。
オーガーがチップを取り除かない  オーガドライブアセンブリに機械的な問題があります。  オーガモーターとカップリングに損傷がないか調べます。
オーガーが摩耗している  オーガーの先端に摩耗がないか点検します。
オーガが曲がっています。  オーガを機械から取り外します。オーガを床に転がし、曲がりがないか目視検査します。

ドアが開いていても、コンベヤであるチップオーガーがオペレーターの操作なしで起動する場合があります。

 機械にはソフトウェア100.17.000.1016があります ソフトウェアを100.17.000.2030以上に更新します。この問題は修正され、コンベヤが自動的に再起動しないようになりました。クラシックHaas制御を使用すると、オペレーターはドアを開いたままコンベヤを再始動できます。2018年10月10日以降に更新されたNGCマシンには、これを不可能にする厳しいドアルールがあります。

コンベヤがすでにオンになっている場合、M31がコンベヤタイマーを再起動しています。

 機械に100.17.000.2030より前の ソフトウェアがあると、M31に遭遇するたびにコンベヤサイクルが再起動し続けます。

ソフトウェアを100.17.000.2030以上に更新します。新しいソフトウェアでは、コンベヤサイクルがすでに実行されているがオフ状態の場合、M31はコンベヤを再起動しません。コンベヤは現在のサイクルに従います。

Motor Cable Inspection

是正措置：

損傷の兆候がないかモーターケーブルを点検します。プラグに焼け跡がないか確認してください。これは、クーラントの汚染が原因である可能性があります。

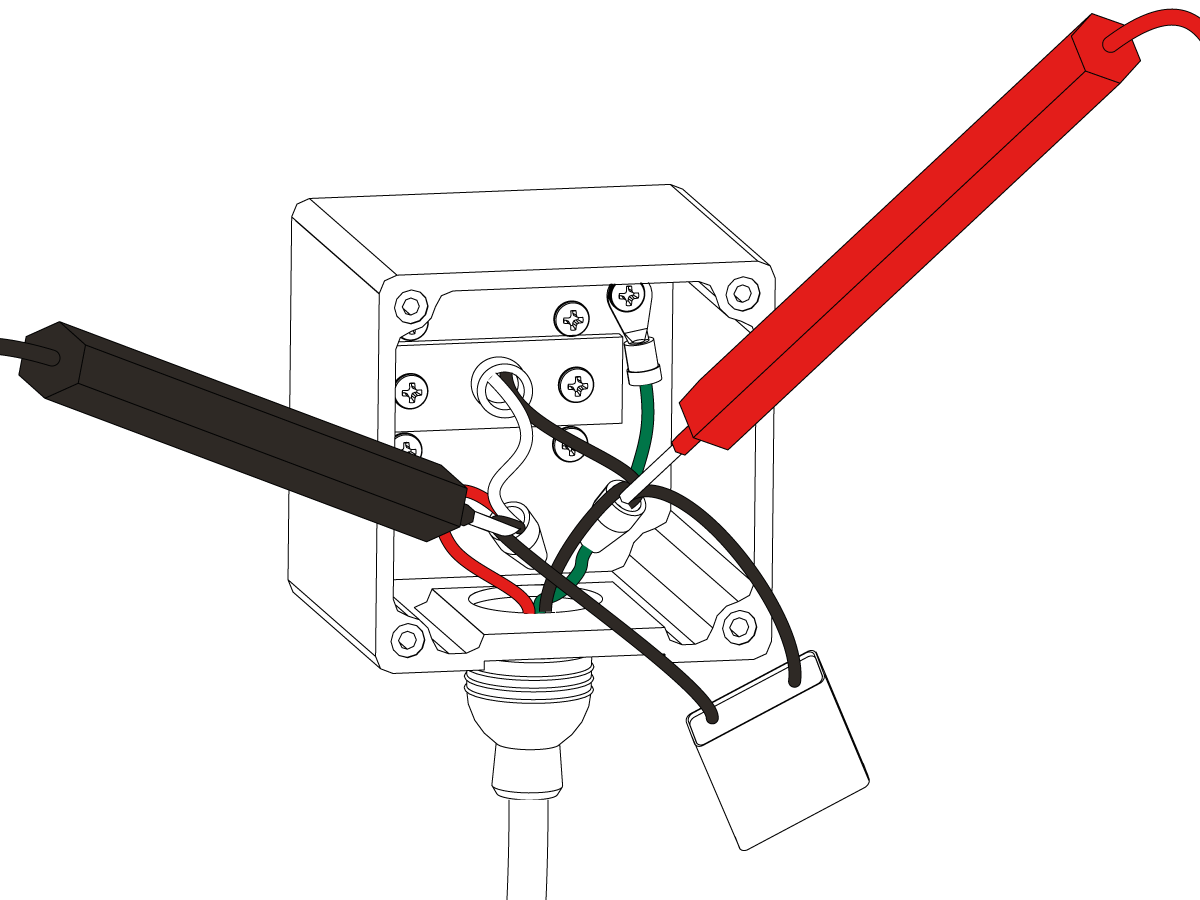

プラグのモーター電源ケーブルリード[1]のオームを測定します。脚と脚の間に抵抗があるはずです。計測値が開の場合は、モーターまたはケーブルの不良を示唆しています。

各電源レグからプラグの接地レグ[2]までのモーター電源ケーブルのオームを測定します。この計測値は開でなければなりません。

プラグで接地と短絡しているレグがある場合は、モーターの電源ケーブルを外し、モーターシャーシ[3]と各モーター電源リード線間を確認します。計測値が開いている場合は、ケーブルに障害があります。リード線テストが短絡を示した場合、モーターが短絡しています。

Voltage

是正措置：

I/O PCBでチップコンベヤモーターケーブル140を見つけます。 [CHIP FWD]を押します。針先プローブ付きのマルチメーターを使用して、ケーブルの黒と赤のワイヤー間の電圧を測定します。

誰かに [CHIP REV]を長押ししてもらいます。黒と白のワイヤー間の電圧を測定します。I/O PCBが正しく動作している場合、各電圧の読み取り値は240VACです。

I/O PCBの電圧が正しい場合は、コンベアモーターのジャンクションボックスを開きます。針先プローブ付きマルチメーターを使用して、モーターの電源リード線の電圧を確認します。

電圧がない場合は、モーターとケーブルを確認してください。電圧がある場合は、キャパシタを確認してください。電圧とキャパシタが正しいことを確認したら、モータードライブシャフトとキー溝を点検します。

Fuses

是正措置：

I/O PCBの右下隅にあるヒューズを確認します（ヒューズタイプ：AGC 5amp）：

  • 単相モーター：FU2 [1] /FU3 [2] FU4[3]にはヒューズがあってはなりません。
  • 三相モーター：FU2 [1] /FU3 [2] / U4 [3]

モーターまたはケーブルの短絡によりヒューズが飛んだ可能性があります。

Capacitor

是正措置：

コンベヤのモーターキャパシタに破損がないかどうかを確認します。損傷したキャパシタは通常、 ケースに変形や気泡の兆候があります。これは、モーターまたはケーブルの短絡が原因である可能性があります。

モーターのジャンクションボックスを開きます。キャパシタを確認してください。ケースの焼け跡を探します。

キャパシタを測定します。ほとんどのマルチメータは、手動でアクティブ化したときに静電容量を測定できます（正しい測定単位に合わせ、黄色のボタンを押します）。キャパシタのケースに記載されているように、6または9マイクロファラッドでなければなりません。

Chips

是正措置：

チップと障害物を取り除きます。コンベヤの設定が、生産されるチップに最適化されていることを確認してください。

Auger Inspection

是正措置：

オーガー[2]よりも硬い切削材料は、通常の摩耗よりも早く[1]オーガーとチップシュートを摩耗させます。オーガーが正しく機能するためには、チップを上げて出すのに十分な距離までシュートが伸びている必要があります。

チップシュートを取り外します。オーガーの先端に摩耗がないか確認してください。

チップシュートが機械に接続するところからオーガーが伸びる長さを測定します。シュートが機械に取り付けられているところからシュートが上を向くところまでのシュートの底部の長さを測定します。オーガの長さとシュートの底を比較します。オーガーは、シュートが上を向くところから1/2インチから1インチ以内にある必要があります。

オーガのドライブカップラ[2]に損傷がないか点検します。すべてのネジが締まっていることを確認してください。図は、VF-1/2/3/4/5にオーガーを取り付けるためのハードウェアを示しています。

  1. ボルト
  2. ドライブカップラ
  3. Nylockナット
  4. オーガー
  5. モーターシャフト／キー溝
  6. スペーサー
  7. 5/8" 平ワッシャー
  8. 5/8" 波形ワッシャー

Electrical Diagram

6.3 VMC - チップシュート - 取り付け

VMC - チップシュート - 取り付け

AD0876

改訂A - 2025年5月

Introduction

この手順では、VMC機械のチップシュートオプションの取り付け方法を示します。

この手順は次のキットに適用されます：

  • 30-11605A：チップシュートVフランジ、CVR VF-12/14付き

Installation

1

POWER OFFを押します。

主回路ブレーカーを オフ の位置に設定します。

メイン回路ブレーカーをロックします。承認済みの安全タグ付きの承認済みロックを使用します。

カバーの左端からこれらの部品を取り外します。

  • [1]排出カバー
  • [2]vフランジクランプ
  • [3]Oリング

カバーの右端からこれらの部品を取り外します。

  • [5]コンベヤーモーター用カバープレート
  • [4]ガスケット

2

Oリング[2]を、チップシュート[1]に取り付けます。

Vフランジクランプ[3]がチップシュート上にあることを確認します。図に示すように、クランプのナット[4]が、チップシュートを指していることを確認します。

3

キットに付属のチップシュート[1]を、カバーパンのアウトレットチューブに取り付けます。

クランプを回して、ナットをトールチップシュートの下部に配置します。ナットが左を向いていることを確認してください。

ラチェットエクステンション[2]を使用して、ナットを締付けします。
