Mist Condenser - Installation - AD0453

Početna stranica za servisiranje Upute za izvršenje Kondenzator maglice - Instaliranje- AD0453

Kondenzator maglice - Instaliranje- AD0453

- Preskoči na odjeljak - Back to Top
Recently Updated Last updated: 01/15/2022

Kondenzator maglice - Instaliranje


AD0453

Uvod

Ovaj postupak će vam pokazati kako instalirati Kondenzator maglice na VF-ove, UMC-ove, i tokarilice.

Napomena: Za ovu opciju tokarilice moraju biti proizvedene nakon 1.4.2021.

Zahtjevi stroja:

  • Verzija softvera 100.19.000.1120 ili novija.
  • I/O vrata sa šarkama su potrebna, naručite 93-1000573 I/O DOOR ASSY HINGED samo ako vrata nisu uključena u komplet.

Neki strojevi nemaju potreban izrez. Za te strojeve, koristite ovaj predložak.

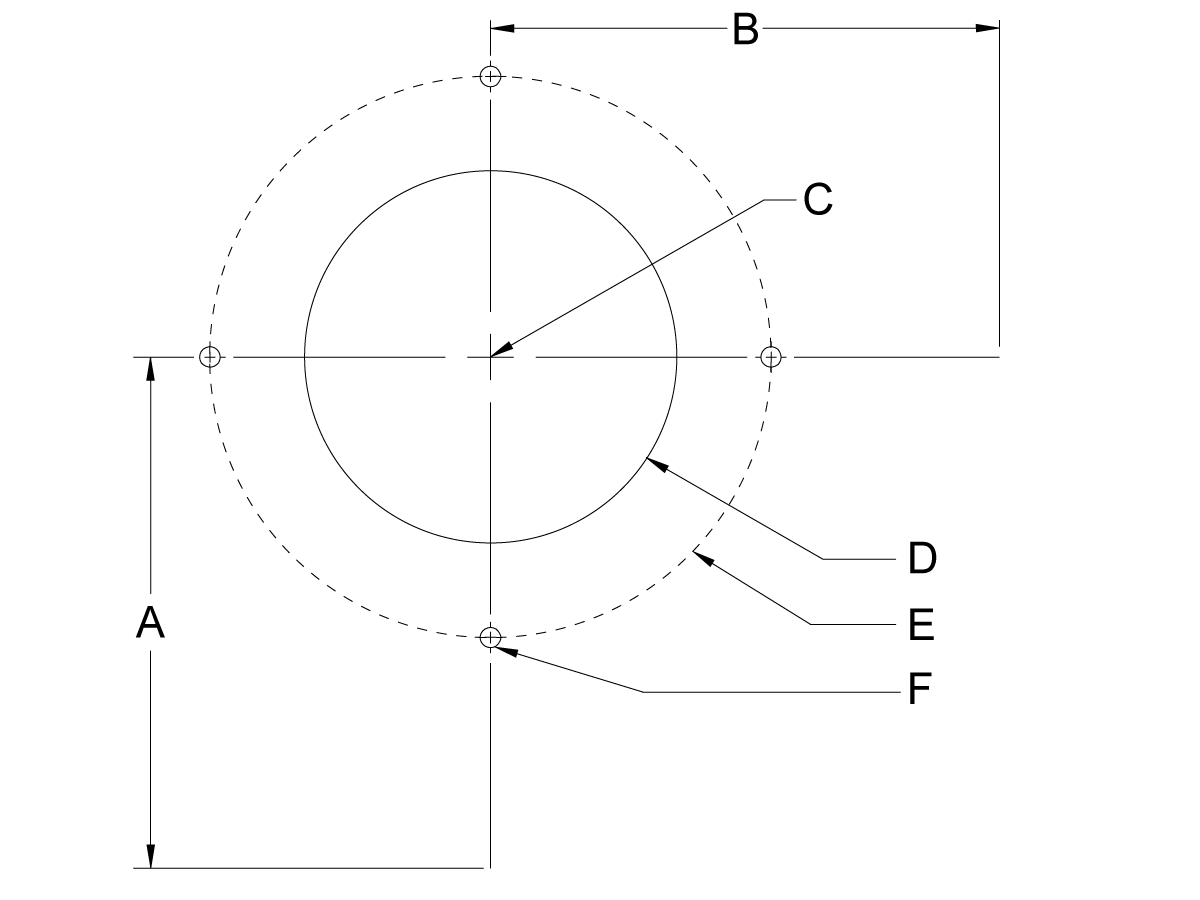

Na vrhu kućišta stroja izmjerite dimenzije [A] s prednje strane i [B] s desne strane stroja. Označite središte [C]:

  • A - 20,00" (50,8 cm).
  • B - 10,00" (25,4 cm).

 Napomena: Kod većih strojeva, izrez postavite bliže radnom području.

Izmjerite dimenzije [D], [E] i [F]:

  • D - Ø6,50" (16,5 cm).
  • D - Ø9,843" (25,0 cm).
  • F - 4X Ø0,356" (9 mm).

Izrežite (1) veliku rupu [D] i (4) male rupe [F].

 Napomena: Za HMC, napravite izrez iznad kućišta stroja, iza vrata operatera.

Ovaj se postupak odnosi na sljedeće komplete:

  • 93-1000332 KOMPLET ZA UGRADNJU KONDENZATORA MAGLICE
  • 93-1000351 PAKET ZA ODRŽAVANJE RASHLADNOG SREDSTVA MIST COLL
  • 93-1000386 KOMPLET KONDENZATORA MAGLICE VF-LRG TMD
  • 93-1000506 ODRŽAVANJE RASHLADNOG SREDSTVA PKG MIST COND VF LRG
  • 93-1000505 UGRADNJA KONDENZATORA MAGLICE NA TERENU DM/DT
  • 93-1000507 ODRŽAVANJE RASHLADNOG SREDSTVA PKG MIST COND DT/DM
  • 93-1000636 TOKARILICA SUSTAVA KONDENZATORA MAGLICE
  • 93-1000637 ODRŽAVANJE RASHLADNOG SREDSTVA PKG KONDENZATORA MAGLICE TOKARILICE
  • 93-1000648 SET KONDENZATORA MAGLICE VF SML/MED W/TMD
  • 93-1000649 KOMPLET KONDENZATORA MAGLICE VF-LRG TMD

Električna instalacija - TMD veza

1

Ugradite TMD karticu na vrata sa šarkama koja se nalaze kao što je prikazano na slici pomoću odstojnika [1] i hardvera [2].

  • Za vrata sa šarkama, PN 25-0512D koristite (2x) 1/4-20 SHCS
  • Za vrata sa šarkama, PN 25-0512E koristite (2x) 10-32 SHCS i (2x) podloške

Ako nemate ugrađena vrata sa šarkama, pogledajte postupak instalacije vrata sa šarkama za I/O PCB.

2

Kondenzator maglice napajat će se s TMD kartice, a kondenzator maglice spojit će se na P1 na TMD kartici. TMD kartica će se povezati s I/O pločom putem P69. TMD kartica napajat će se iz transformatora i povezat će se s P4 na TMD kartici.

Kondenzator maglice - Instaliranje

1

VF-Small/Med na slici

Skinite pokrovnu ploču [1] s vrha kućišta stroja.

Provjerite ima li jedinica kondenzatora maglice ugrađena dva brtvila [2] i (4x) vibraciona izolatora [3].

Postavite jedinicu za uklanjanje maglice tako da je izlazni otvor [4] okrenut prema glavnom vretenu.

Osigurajte ga s donje strane ploče podlošcima i prirubnicama [5], isporučenim u kompletu.

2

VF-Large na slici

Skinite pokrovnu ploču [1] s vrha kućišta stroja.

Provjerite ima li jedinica kondenzatora maglice ugrađena dva brtvila [2] i (4x) vibraciona izolatora [3].

Postavite jedinicu za uklanjanje maglice tako da je izlazni otvor [4] okrenut prema glavnom vretenu.

Osigurajte ga s donje strane ploče podlošcima i prirubnicama [5], isporučenim u kompletu.

3

ST Standardni krevet na slici

Skinite pokrovnu ploču [1] s vrha kućišta stroja.

Provjerite ima li jedinica kondenzatora maglice ugrađena (2x) brtvila [2] i (4x) vibraciona izolatora [3].

Postavite jedinicu za uklanjanje maglice tako da je izlazni otvor [4] okrenut prema STRAŽNJEM dijelu stroja.

Osigurajte ga s donje strane ploče podlošcima i prirubnicama [5], isporučenim u kompletu.

4

Sljedeće se vrijedi samo za UMC seriju

Gurnite otvor [1] na otvoru kondenzatora maglice tako da bude otvoren.

5

Sljedeće se vrijedi samo za UMC seriju

Pomoću kondenzatora maglice na klupi instalirajte nosač pomoću isporučenih matica [1] i podložaka [2].

6

Sljedeće se vrijedi samo za UMC seriju

Provjerite je li kondenzator maglice u otvoru i da nema začepljenja protoka tekućine.

Ugradite sklop kondenzatora i nosača na stroj, pomoću samoureznih vijaka [1] da biste pričvrstili nosač [2] na stroj. Ovi vijci su isporučeni u kompletu.

 NAPOMENA: Preporučljivo je stvoriti kontrolnu rupu od približno  1/8" prije uporabe samoureznih vijaka.

7

Pronađite kabel ventilatora za motor kondenzatora maglice [1], prerežite žice i provucite kabel [1] kroz rešetku kućišta motora [2].

Zavijte višak kabela [3] i pričvrstite ga zatvaračima i stezaljkom kabla.

Spojite kabel napajanja kondenzatora maglice na produžni kabel P/N 33-9537.

8

Instalacija rešetkastog otvora za VF & DT/DM

Na lijevoj strani stroja otvorite prozor, uklonite krovnu rešetkasti otvor[1].

Rešetkasti otvor [2] instalira se iz stroja, a pomoću četiri spone da bi se pričvrstio [3] rešetkasti otvor na vrh krova.

Otpustite obujmicu i ugradite koljeno crijeva [4].  Ostavite obujmicu za sada u labavom stanju.

NAPOMENA: Lakatno crijevo na DT/DM-u bit će usmjereno prema natrag.

BILJEŠKA: Provjerite da li su ispusni otvori kao što je prikazano [5].

9

Postavljanje rešetkastog otvora za ST liniju

Iznad vretena stroja uklonite krovnu ploču ormara [1].

Rešetkasti otvor [2] instalira se iz stroja, a pomoću četiri spone [3] da bi se pričvrstio rešetkasti otvor na krov stroja.

Otpustite obujmicu i ugradite koljeno crijeva [4]. Ostavite obujmicu za sada u labavom stanju.

BILJEŠKA: Lakatno crijevo bit će usmjereno udesno.

BILJEŠKA: Provjerite da li su ispusni otvori usmjereni dolje kao što je prikazano.

10

DT/DM usmjeravanje crijeva

Provedite crijevo od kondenzatora maglice uz STRAŽNJI dio stroja do rešetkastog otvora na drugoj strani.

Bajonetna brava rešetkastog otvora treba biti usmjerena prema stražnjem dijelu stroja [2]. Umetnite crijevo u bajonetnu bravu i zakrenite crijevo da se pričvrsti na svoje mjesto.

Umetnite drugi kraj crijeva u otvor kondenzatora maglice

Uvjerite se da nosač kabela nije savinuo crijevo [3].

Pričvrstite crijevo na svakom kraju pomoću magnetskih stezaljki

11

VF-Small/Med Usmjeravanje crijeva

Provedite crijevo [1] od kondenzatora maglice uz prednji dio stroja do rešetkastog otvora na drugoj strani.

Zakrenite koljeno[2] u željeni položaj i pričvrstite obujmicu [3].

Umetnite crijevo u bajonetnu bravu i zakrenite crijevo [4] da se pričvrsti na svoje mjesto.

Umetnite drugi kraj crijeva u otvor kondenzatora maglice [5].

 NAPOMENA: Za seriju VF-Large imat će se dodatno crijevo koje treba spojiti s prvim kako bi došlo do otvora kondenzatora maglice.

Pričvrstite crijevo na svakom kraju pomoću magnetskih stezaljki [6].

12

VF-6 do 9 Usmjeravanje crijeva

Provedite crijevo od kondenzatora maglice uz prednji dio stroja do matične ploče na drugoj strani.

Umetnite crijevo u bajonetnu bravu i zakrenite crijevo da se pričvrsti na svoje mjesto.

Umetnite drugi kraj crijeva u otvor kondenzatora maglice

 NAPOMENA: Za seriju VF-Large imat će se dodatno crijevo koje treba spojiti s prvim kako bi došlo do otvora kondenzatora maglice.

Pričvrstite crijevo na svakom kraju pomoću magnetskih stezaljki

13

VF-10/11 Usmjeravanje crijeva

Provedite crijevo od kondenzatora maglice uz prednji dio stroja do matične ploče na drugoj strani.

Umetnite crijevo u bajonetnu bravu i zakrenite crijevo da se pričvrsti na svoje mjesto.

Umetnite drugi kraj crijeva u otvor kondenzatora maglice

 NAPOMENA: Za seriju VF-Large imat će se dodatno crijevo koje treba spojiti s prvim kako bi došlo do otvora kondenzatora maglice.

Pričvrstite crijevo na svakom kraju pomoću magnetskih stezaljki

14

VF-12 Odvod cijevi

Provedite crijevo od kondenzatora maglice uz prednji dio stroja do matične ploče na drugoj strani.

Umetnite crijevo u bajonetnu bravu i zakrenite crijevo da se pričvrsti na svoje mjesto.

Umetnite drugi kraj crijeva u otvor kondenzatora maglice

 NAPOMENA: Za seriju VF-Large imat će se dodatno crijevo koje treba spojiti s prvim kako bi došlo do otvora kondenzatora maglice.

Pričvrstite crijevo na svakom kraju pomoću magnetskih stezaljki

15

ST Standardno uključenje crijeva za krevet

Provedite crijevo od kondenzatora maglice uz STRAŽNJI dio stroja do rešetkastog otvora na drugoj strani.

Umetnite crijevo u bajonetnu bravu i zakrenite crijevo da se pričvrsti na svoje mjesto, a zatim pričvrstite obujmicu.

Umetnite drugi kraj crijeva u otvor kondenzatora maglice

Pričvrstite crijevo na svakom kraju pomoću magnetskih stezaljki

Provjera

Vratite sve poklopce, uključite sve osigurače.

Pritisnite [Power On].

In [MDI]pokrenite sljedeći program:

M158;
G04 P20.;
M159;

 Ventilator kondenzatora maglice treba raditi 20 sekundi, a zatim se isključiti.

 Napomena:  Postoji približno 10 sekundi kašnjenja nakon završetka programa MDI, nakon čega će se kondenzator maglice ISKLJUČITI.  Ako želite uključiti kondenzator maglice bez ovog kašnjenja isključivanja, idite na TRENUTNE KOMANDE>UREĐAJI>MEHANIZMI>KONDENZATOR MAGLICE i pritisnite[F2] da ga uključite.

PRONAĐITE ZASTUPNIKA
Povratna veza
Haas Logo

美元价格不包括关税、报关费用、保险费、增值税及运费。
USD prices DO NOT include customs duty, customs fees, insurance, VAT, or freight.

人民币价格包含关税、报关费用、货运保险和增值税, 但不包括运费。
CNY prices include customs duty, customs fees, insurance, and VAT. DOES NOT include freight.

Haas cijena s dostavom

Ova cijena uključuje troškove dostave, izvozne i uvozne carine, osiguranje i sve druge troškove dostave na lokaciju u Francuskoj dogovorenu s vama kao kupcem. Nikakvi drugi obvezni troškovi ne mogu se dodati u cijenu dostave Haas CNC proizvoda.

OSTANITE U TIJEKU S NAJNOVIJIM HAAS SAVJETIMA I TEHNOLOGIJAMA…

Prijavite se sad!

HAAS TOOLING ACCEPTS THE FOLLOWING:

  • Servis i podrška
  • Vlasnici
  • Zatražite servis
  • Korisnički priručnik
  • Haas dijelovi
  • Zahtjev za popravak okretnog ili okretno nagibnog aparata
  • Vodič prije ugradnje
  • Alati za kupovinu
  • Cijena izrade novog Haasovog stroja
  • Dostupan inventar
  • Cjenik tvrtke Haas
  • CNCA financiranje
  • O tvrtki Haas
  • Zapošljavanje
  • Certifikati i sigurnost
  • Obratite nam se
  • Povijest
  • Uvjeti i odredbe
  • Uvjeti i odredbe za Haas alate
  • Privatnost
  • Jamstvo
  • Zajednica Haas
  • Haas CNC program certifikacije
  • Motosportovi Haas
  • Zaklada Gene Haas
  • Tehnička edukacijska zajednica tvrtke Haas
  • Događanja
  • Pridružite se razgovoru
  • Facebook
  • Twitter
  • Flickr
  • YouTube
  • LinkedIn
  • Instagram
  • TikTok
© 2022 Haas Automation, Inc – CNC alatni strojevi

2800 Sturgis Rd., Oxnard, CA 93030 / Toll Free: 800-331-6746
Phone: 805-278-1800 / Fax: 805-278-2255

Obavijest o kolačićima

Kolačiće koristimo za poboljšanje vašeg korisničkog iskustva. Naša obavijest o kolačićima opisuje koje kolačiće koristimo, zašto ih koristimo i kako možete pronaći dodatne informacije o njima. Potvrdite svoj pristanak za naše korištenje analitičkih kolačića. Ako ne pristajete, i dalje možete koristiti naše web-mjesto uz lošije korisničko iskustvo.

Upravljanje postavkama

Obavijest o kolačićima

Kolačiće koristimo za poboljšanje vašeg korisničkog iskustva. Naša obavijest o kolačićima opisuje koje kolačiće koristimo, zašto ih koristimo i kako možete pronaći dodatne informacije o njima. Potvrdite svoj pristanak za naše korištenje analitičkih kolačića. Ako ne pristajete, i dalje možete koristiti naše web-mjesto uz lošije korisničko iskustvo.

Functional Cookies

Analytics Cookies
