VS-1



Skontaktuj się z lokalnym punktem sprzedaży fabrycznej Haas, aby uzyskać najlepsze ceny w Twoim regionie.

Pionowe centrum obróbcze o zakresach ruchu 100” x 50” x 50” (2540 x 1270 x 1270 mm)

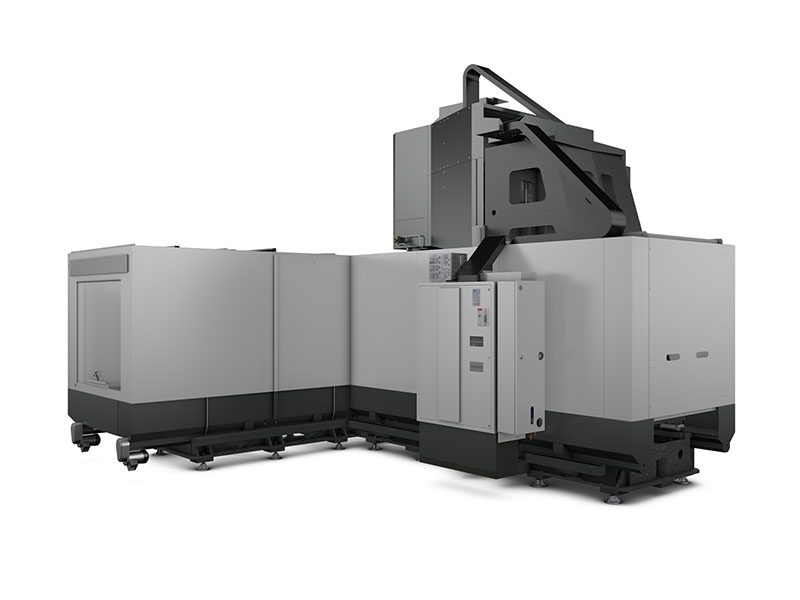

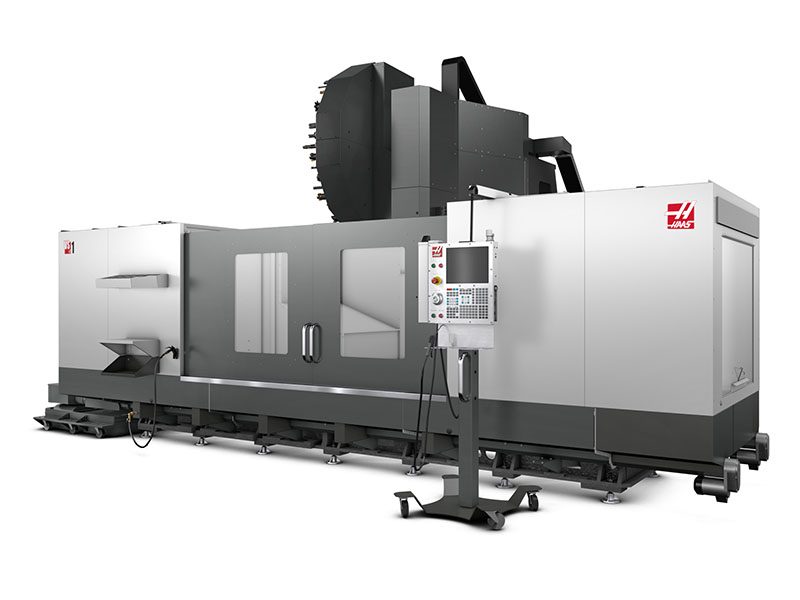

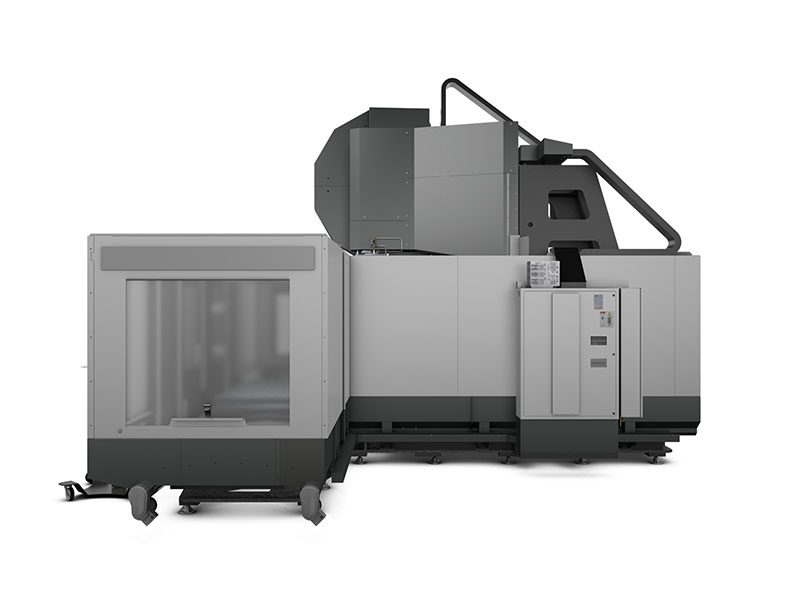

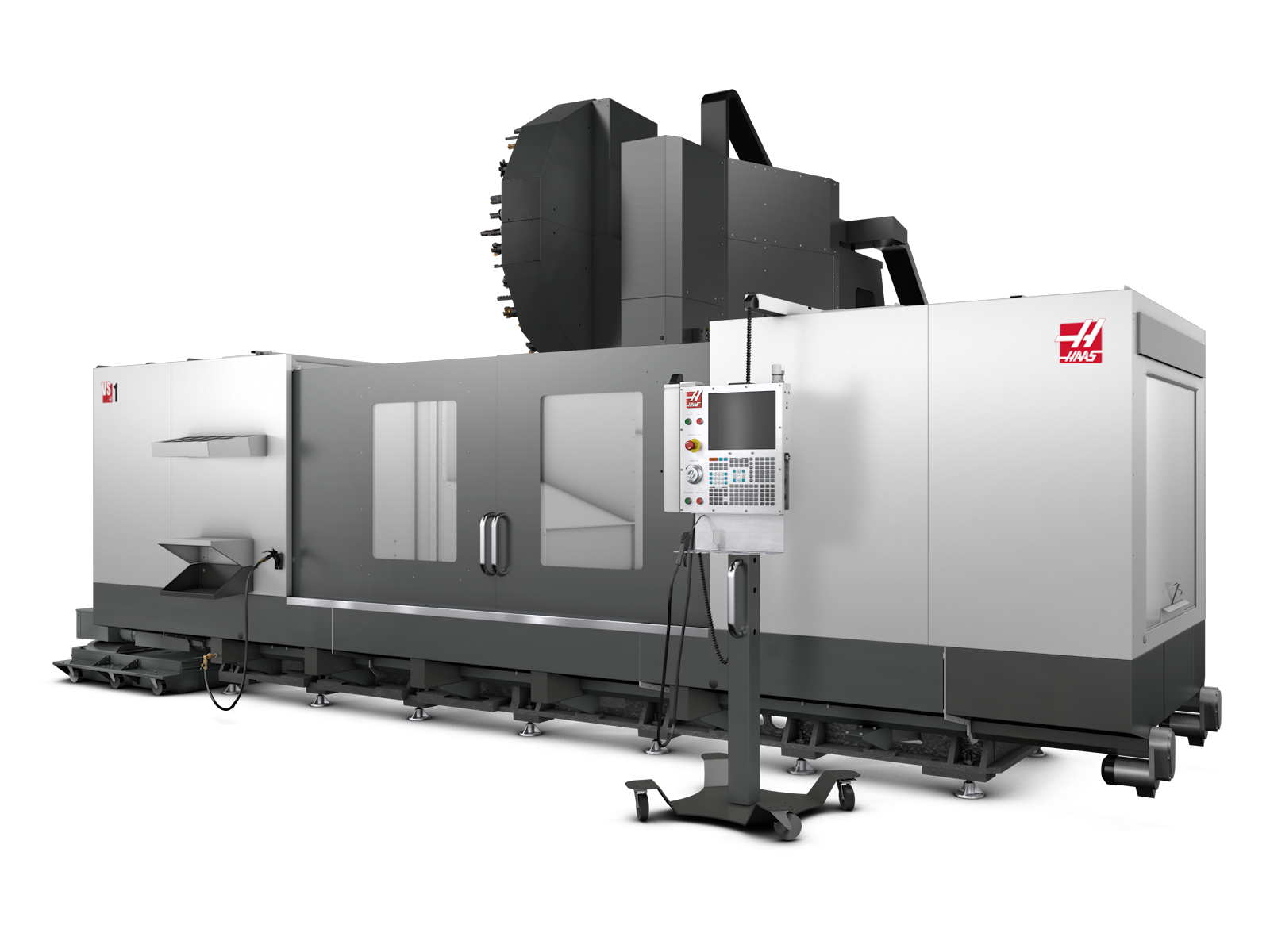

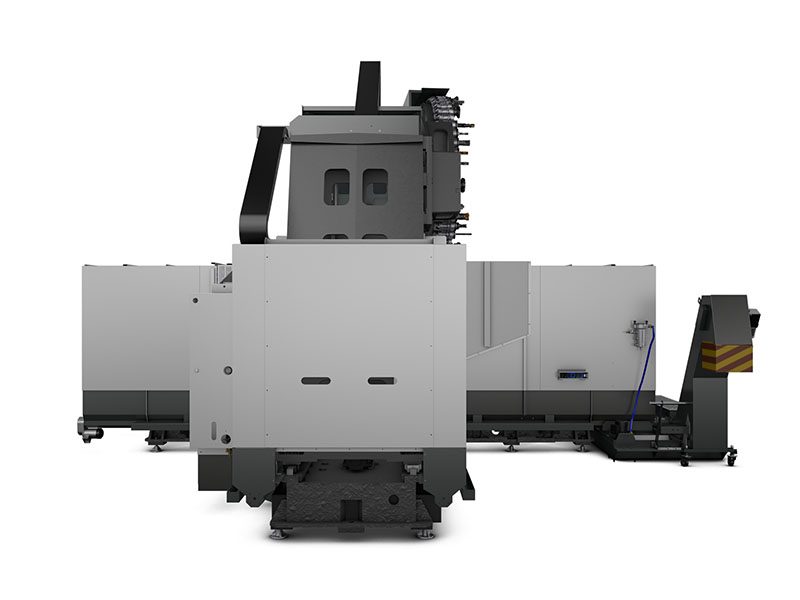

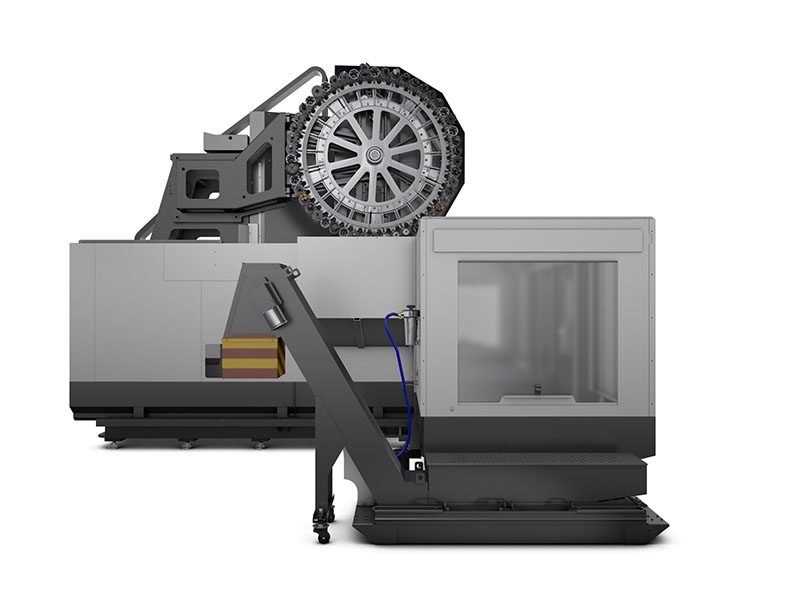

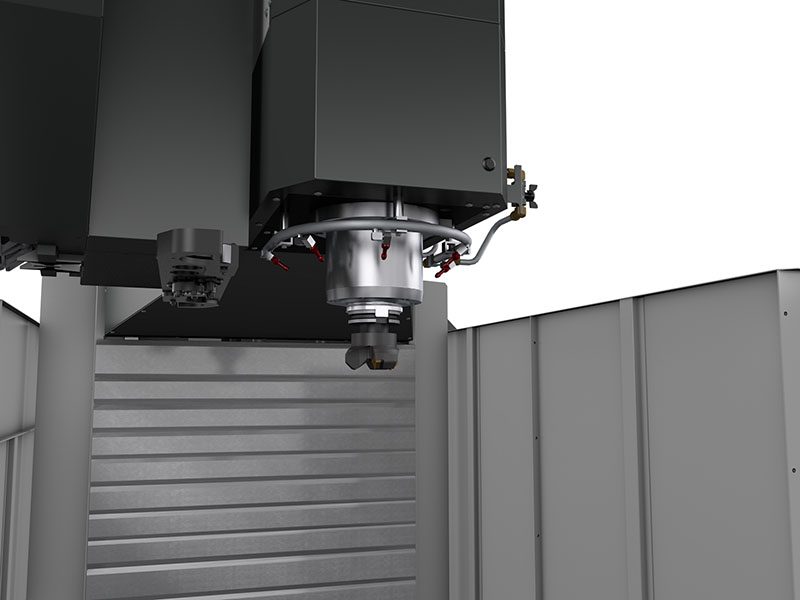

Haas VS-1 jest wielkowymiarowym pionowym centrum obróbkowym z łożem zapewniającym duże dobiegi i wysoką wydajność skrawania przy wrzecionie pionowym. Ta maszyna posiada 50-stożkowe wrzeciono z przekładnią zębatą oraz boczny magazyn narzędzi 50+1. W pełni podparty zakres ruchu osi X z łatwością radzi sobie z częściami ważącymi do 10 000 lb (4536 kg). Powierzchnia stołu składa się z dwóch pustych płyt narzędziowych, które można łatwo dostosować do niestandardowego mocowania.

UWAGA: Na etapie zamówienia stół z płytą narzędziową można zastąpić stołem z rowkami teowymi T.

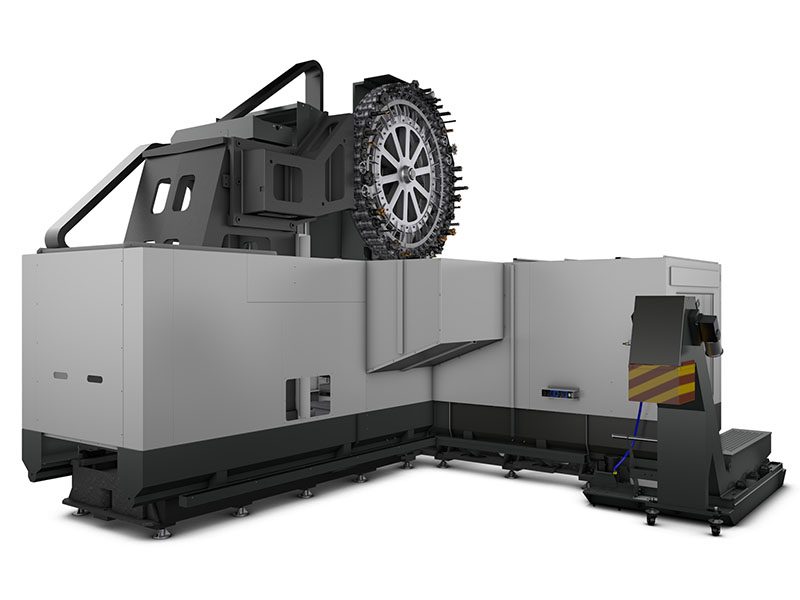

  • Mocowane bocznie urządzenie do wymiany narzędzi 50+1
  • Stała obudowa; nie przesuwa się wraz ze stołem
  • 4 przenośniki śrubowe wiórów z wbudowanym przenośnikiem
  • Kaseta sterownicza z ruchomym stojaku ułatwiającym dostęp
  • Zakres ruchu osi X z pełnym podparciem
  • Śruby kulowe 50 mm na wszystkich osiach
  • Maksymalna waga części: 10 000 lb (4536 kg)

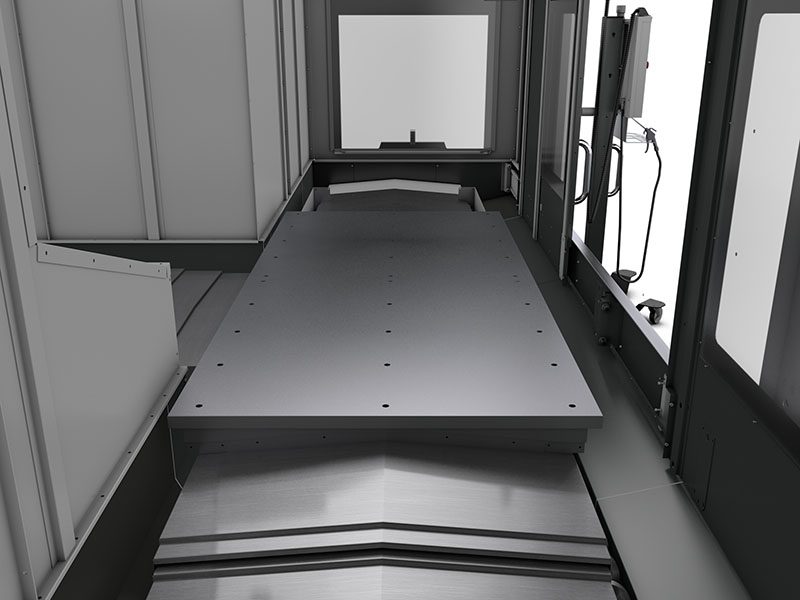

  • Stół 102" x 49" (2591 × 1245 mm) z 2 pustymi płytami narzędziowymi typu „bolt-on” do niestandardowego mocowania
  • 50 Stożek
  • 3 Oś
  • 7.5k RPM
  • 50+1 Pojemność narzędzia
Porównaj maszyny
ZBUDUJ & WYCEŃ
Skontaktuj się z dystrybutorem

DOSTĘPNE OPCJE

DOKUMENTY TECHNICZNE

FILMY

POWIĄZANE PRODUKTY

Zakresy ruchu S.A.E METRIC
Oś X 100.00 in 2540 mm
Oś Y 50.00 in 1270 mm
Oś Z 50.00 in 1270 mm
Od końca wrzeciona do stołu (~ maks.) 55.0 in 1397 mm
Końcówka wrzeciona do stołu do stołu (~ min.) 5.0 in 127 mm
Spindle S.A.E METRIC
Moc maks. 30.0 hp 22.4 kW
Maks. prędkość 7500 rpm 7500 rpm
Maks. moment obrotowy 340.0 ft-lbf @ 700 rpm 460.0 Nm @ 700 rpm
Rodzaj napędu 2-Speed Gearbox 2-Speed Gearbox
Stożek CT or BT 50 CT or BT 50
Smarowanie łożysk Air / Oil Injection Air / Oil Injection
Stół S.A.E METRIC
Długość 102.0 in 2591 mm
Szerokość 49.0 in 1245 mm
Grubość 1.9 in 48 mm
Maks. obciążenie stołu (równomiernie rozłożone) 10000 lb 4536 kg
Feedrates S.A.E METRIC
Maks. cięcie 360 ipm 9.1 m/min
Szybkość dobiegów na X 360 ipm 9.1 m/min
Szybkość dobiegów na Y 600 ipm 15.2 m/min
Szybkość dobiegów na Z 600 ipm 5.2 m/min
Axis Motors S.A.E METRIC
Maks. napór X 4000 lbf 17793 N
Maks. napór Y 4000 lbf 17793 N
Maks. napór Z 6300 lbf 28024 N
Tool Changer S.A.E METRIC
Typ SMTC SMTC
Pojemność 50+1 50+1
Max Tool Diameter (full)** 4.0 in 102 mm
Max Tool Diameter, Large (adjacent empty)** 10.0 in 254 mm
Maks. długość narzędzia (od linii nitowania) 16.00 in 406 mm
Maks. masa narzędzia 30.0 lb 13.6 kg
Czas wymiany narzędzia (śr.) 6.00 s 6.00 s
Czas wymiany narzędzia wiór-wiór (średni) 15.00 s 15.00 s
Ogólne dane S.A.E METRIC
Pojemność chłodziwa 95 gal 360 L
Air Requirements S.A.E METRIC
Wewnętrzny wąż pneumatyczny 3/8 in 3/8 in
Sprzęgło (powietrze) 3/8 in 3/8 in
Min. ciśnienie powietrza 80 psi 5.5 bar
Electrical Specification S.A.E METRIC
Prędkość wrzeciona 7500 rpm 7500 rpm
Rodzaj napędu 2-Speed Gearbox 2-Speed Gearbox
Moc wrzeciona 30.0 hp 22.4 kW
Napięcie wejściowa AC (3 fazy) – niskie 220 VAC 220 VAC
Ampery przy pełnym obciążeniu (3 fazy) – niskie 70 A 70 A
Input AC Voltage (3 Phase) - High* 440 VAC 440 VAC
Full Load Amps (3 Phase) - High* 35 A 35 A
Dimensions - Shipping S.A.E METRIC
Paleta krajowa na skrzynkę z blachy cienkiej 89 in x 57 in x 50 in 226 cm x 145 cm x 127 cm
Waga skrzyni z blachy cienkiej 720 lb 720 lb
Domestic Pallet, Column Assembly 180 in x 102 in x 146 in 457 cm x 259 cm x 371 cm
Domestic Pallet, Table Assembly 299 in x 82 in x 97 in 759 cm x 208 cm x 246 cm
Weight, Column Assembly, Domestic 23,060 lb 10,460 kg
Weight, Table Assembly, Domestic 16,040 lb 7,276 kg

UWAGA: Wszystkie podane specyfikacje dotyczą standardowej konfiguracji maszyny. Wyposażenie opcjonalne może zmienić specyfikację maszyny.

* Maszyny firmy Haas dostosowane są do pracy przy zasilaniu 220 VAC (200–240 VAC). W przypadku wszystkich modeli oprócz maszyn stołowych CL-1 i CM-1 oraz ruterów serii SR, dostępny jest opcjonalny zintegrowany transformator wysokonapięciowy (380–480 V AC). Niemożliwa jest instalacja opcjonalnego zintegrowanego transformatora wysokonapięciowego w terenie; transformator musi zostać zamówiony wraz z maszyną.

Maszyny firmy Haas przeznaczone do użytku w Europie i w Zjednoczonym Królestwie są wyposażone z wewnętrznym nieizolowanym transformatorem wysokiego napięcia, przeznaczonym do zasilania napięciem 400 VAC, z wyjątkiem obrabiarek stołowych, obrabiarek serii CL-1, CM-1 oraz ruterów SR.

** Opcjonalne magazyny narzędzi mogą mieć inny maksymalny rozmiar narzędzia niż standardowy magazyn narzędzi. Bardzo duże narzędzia mogą wymagać, aby kieszenie pomiędzy dwoma sąsiednimi narzędziami pozostawały puste. Kliknij tutaj, aby zapoznać się ze specyfikacjami oprawek narzędziowych.

UWAGA! Opcjonalne wrzeciona o wysokiej wydajności mogą wymagać więcej mocy niż wrzeciona standardowe. Jeśli jednak moc wrzeciona (kW) nie ulega zmianie, wymagana moc pozostaje taka sama. Należy sprawdzić wymaganą moc przed uruchomieniem maszyny.

† Zużycie powietrza w maszynach serii DC ze stożkiem 40 może być wyższe, gdy aktywowany jest nadmuch powietrza przez narzędzie (TAB).



ELEMENTY OBROTOWE HAAS MASZYNA HAAS TYP POŁĄCZENIA OBROTOWEGO OSTRZEŻENIE
HRT1000 VS-1 POŁĄCZENIE KSZTAŁTOWE
HRT450 VS-1 POŁĄCZENIE KSZTAŁTOWE
HRT600 VS-1 POŁĄCZENIE KSZTAŁTOWE
HRT630 VS-1 POŁĄCZENIE KSZTAŁTOWE
TR310 VS-1 POŁĄCZENIE KSZTAŁTOWE
TR500SS VS-1 POŁĄCZENIE KSZTAŁTOWE
HRT210VM VS-1 POŁĄCZENIE KSZTAŁTOWE
HRT200HS VS-1 POŁĄCZENIE KSZTAŁTOWE
