Електромагнитен разпределител - Ръководство за отстраняване на неизправности

Увод

Симптом Възможна причина Корективно действие
Аларма 131 ИНСТРУМЕНТЪТ НЕ Е ЗАТЕГНАТ може да се генерира на машини, оборудвани с цифров електромагнитен разпределител SMC. Има кратко закъснение след подаване на команда за изключване на електромагнитния разпределител, което води до генериране на алармата.  Поръчайте комплект за сервизно обслужване 93-3451 и 93-3452 и следвайте птоцедурата Комплект за клапан на електромагнитен разпределител за ниско натоварване – Монтаж .
Аларма 126 НЕИЗПРАВНОСТ В СКОРОСТНА КУТИЯ, генерирана периодично при машини, произведени с цифров електромагнитен разпределител на скоростната кутия SMC  Има кратко закъснение след подаване на команда за изключване на електромагнитния разпределител, което води до генериране на алармата. Поръчайте комплект за сервизно обслужване 93-3450 и 93-3452 и следвайте птоцедурата Комплект за клапан на електромагнитен разпределител за ниско натоварване – Монтаж .
Има забавяне, когато на хващачите на APL се подаде команда за завъртане или затягане/разпускане. Има малко закъснение, когато се командва цифровият SMC електромагнитен разпределител.

Отстраняване на неизправности на електромагнитния разпределител

  • Уверете се, че към машината се подава правилното въздушно налягане и дебит. Уверете се, че спирателният вентил е напълно отворен. Много електромагнитни разпределители няма да се изместят правилно, ако не бъде подадено правилното въздушно налягане и обратно налягане. Тествайте електромагнитния разпределител в системата. Не очаквайте, че електромагнитният разпределител ще работи правилно, ако изпускателните тръби не са свързани към системата.
  • За револверните глави на стругове модел ST, бутала за освобождаване на инструмента и инструменталните гнезда на странично монтираните инструментални магазини (SMTC) се прилагат специфични стъпки за отстраняване на неизправности. Вижте следните ръководства за отстраняване на неизправности за повече информация:
  • Ако зададете команда на електромагнитния разпределител да се отвори или затвори без да е подадено правилното въздушно налягане, електромагнитният разпределител може да влезе в преходно състояние, което може да не се коригира, когато към машината се подава правилното въздушно налягане. За да извадите електромагнитния разпределител от преходното състояние, затворете въздушния клапан и изключете машината.

     Забележка: Не използвайте машината, преди да е обезпечено правилното подаване на въздух към нея.

  • Задръстен заглушител може да попречи на правилното функциониране наелектромагнитния разпределител. Свалете заглушителите на електромагнитния разпределител от електромагнита и го тествайте отново.
  • Включете машината и използвайте управлението, за да активирате електромагнитния разпределител. Можете да напишете проста програма в режим MDI , за дадете команда за електрически изход към електромагнитния разпределител.
  • Отидете в раздел  I/O  („Входове/изходи“) на екрана за диагностика на управлението. Уверете се, че състоянието на изхода се променя, когато дадете команда. Ако състоянието не се променя, установете какъв е проблемът и го отстранете, преди да продължите.
  • Слушайте за щракване или бръмчене от зоната на бобината на електромагнитния разпределител. Зоната на бобината на електромагнитния разпределител е черната пластмасова зона на повечето електромагнитни разпределители. Можете също да усетите щракването, ако поставите пръста си върху електромагнитния разпределител. Ако не чуете щракване, когато подадете команда на електромагнитния разпределител, уверете се, че клапанът му е свързан правилно и че се подава правилното електрическото захранване. Проверете кабелите на електромагнитния разпределител, за да се уверите, че не са повредени. Уверете се, че електромагнитният разпределител получава правилното напрежение. Измереното напрежение трябва да бъде 120 VAC.

     Забележка: Използвайте детектор за напрежение или мултиметър с измервателни сонди тип пипала, за да измерите напрежението. Винаги измервайте напрежението от задната страна на конектора. Винаги измервайте напрежението, когато електромагнитният разпределител е свързан.

    Ако електромагнитният разпределител все още не работи правилно, разкачете го от машината и го свържете с известен източник на електричество. Ако електромагнитният разпределител работи правилно, има електрически проблем в машината. Не сменяйте електромагнитния разпределител. Ако електромагнитният разпределител получава правилното напрежение, но не работи правилно, проверете дали бобината не е прекъсната. Ако е прекъсната, сменете електромагнитния разпределител. Ако бобината не е прекъсната, вижте съответния раздел за отстраняване на неизправности на електромагнитния разпределител.
  • Ако има изтичане на охлаждаща течност от електромагнитен разпределител, проблемът е в контролния клапан на системата за подаване на охлаждаща течност през шпиндела (TSC) в шпинделната глава.

Много проблеми могат да бъдат причинени от замърсяване или отпадъци в електромагнитния разпределител. Ако има изтичане от електромагнитния разпределител, след като сте го проверили за правилно подаване на въздух и захранване, активирайте го ръчно с шестограм 2 mm. Изключете и включете клапана, за да отстраните замърсяването или отпадъците, които може да са заседнали в клапана. Ако електромагнитният разпределител все още не работи правилно, демонтирайте го и проверете портовете за замърсяване или отпадъци. Почистете електромагнитния разпределител със сгъстен въздух, докато го включвате и изключвате. Някои електромагнитни разпределители (т.е. Asco) могат да бъдат разглобявани на място. Вижте раздел Почистване на електромагнитни разпределители с марки ASCO, SMC или FESTO от настоящия документ. Сменете електромагнитния разпределител, ако портовете са покрити със замърсяване или отпадъци, които не могат да бъдат отстранени.

2-ПОРТОВИ ЕЛЕКТРОМАГНИТНИ РАЗПРЕДЕЛИТЕЛИ

A: Марки Mac, SMC и Festo

  1. Порт 1 обикновено е входният порт.
  2. Порт 2 обикновено е изходният порт.
  3. В порт 3 може да се постави тапа за използване на електромагнитния разпределител като 2-портов. Това е конфигурацията за някои електромагнитни разпределители за продухване с въздух.

Б: Марка ASCO

  1. Порт 1 обикновено е входният порт.
  2. Порт 2 обикновено е изходният порт.
  1. Когато към електромагнитния разпределител не се подава напрежение, въздушният поток спира в порт 1.
  2. Когато към електромагнитния разпределител се подава напрежение, въздухът влиза през порт 1 и излиза през порт 2.
  3. Ако захранването е неизправно, въздушният поток спира. Електромагнитният разпределител се връща в позиция на изключено напрежение.

Към електромагнитния разпределител за продухване с въздух се подава напрежение с времеви цикъл. Възможна е появата на изтичане от изходния порт при събиране на прекалено голямо количество замърсяване във вътрешността на електромагнитния разпределител. При някои марки електромагнитни разпределител подаването на напрежението може да се подава ръчно. Това не оказва въздействие върху времевия цикъл.

2-портовите електромагнитни клапани с марки ASCO или SMC най-често се използват за продухване на въздушната система. Тези електромагнитни разпределители се използват във вариантите за доливане на охлаждащата течност и TAB.

 Забележка: 3-портовите седлови електромагнитни клапани MAC също се използват за продухване на въздушната система. На порт номер 3 се поставя тапа, когато се използват 3-пътни седлови електромагнитни клапани MAC. Ако има изтичане от един от портовете на 3-портов седлови електромагнитен клапан MAC, натиснете бутона за ръчно активиране няколко пъти, за да изчистите всички отпадъци в електромагнитния разпределител. Ако това не отстрани изтичането, демонтирайте електромагнитния разпределител и го почистете със сгъстен въздух, докато включвате и изключвате разпределителя. Ако е необходима смяна на електромагнитния разпределител за продухване МАС, не сменяйте с различен модел електромагнитен разпределител MAC. Използвайте одобрения резервен електромагнитен разпределител.

Ако от тези електромагнитни разпределители има изпускане на въздух, когато електромагнитният разпределител не е активиран, вероятно отпадъците задържат буталото в отворено положение. Следвайте процедурата по-долу, за да почистите 2-портовия електромагнитен клапан за продухване с въздух:

Почистване на електромагнитни разпределители с марки ASCO, SMC и FESTO

Електромагнитен разпределител за продухване с въздух ASCO:

  • Отстранете червената капачка [1].
  • Натиснете модула на бобината на електромагнитния разпределител [2] надолу, за да притиснете пружината вътре в модула.
  • Свалете табелката със спецификацията [3], като я приплъзнете настрани.
  • Отстранете разделящата пружина [4] и подмодула на клапана [5] от модула на бобината [2].
  • Демонтирайте подмодула на клапана [5].
  • Почистете частите със сгъстен въздух. Не забравяйте да отстраните всички отпадъци от вътрешността на клапана.
  • Нанесете тънък слой силиконова грес върху уплътнението на тялото [6].
  • Сглобете компонентите в обратния ред, в който са били отстранени.
  • Отворете основния въздушен клапан. Уверете се, че няма течове.

Електромагнитен разпределител за продухване с въздух SMC:

  • Отстранете четирите винта [1].
  • Извадете бобината на електромагнитния разпределител [2].
  • Почистете вътрешните части на соленоида [3] със сгъстен въздух. Не забравяйте да отстраните всички отпадъци от вътрешността на клапана [4].
  • Нанесете тънък слой силиконова грес върху гумените уплътнения.
  • Сглобете компонентите в обратния ред, в който са били отстранени.

Електромагнитен разпределител за продухване с въздух FESTO:

  • Отстранете гайката [1].
  • Отстранете шайбата [2].
  • Отстранете бобината на електромагнитния разпределител [3]. Обърнете внимание на ориентацията на бобината.
  • Извадете кръглата гайка [4].

ЗАБЕЛЕЖКА: Захващайте кръглата гайка откъм външния диаметър (на изображението в ЧЕРВЕНО), фиксирана на място с алуминиевите челюсти,за да предотвратите повреда.

  • Отстранете пружината [5].
  • Отстранете седлото на клапана [6].
  • Използвайте сгъстен въздух, за да почистите тялото на клапана [7], седлото на клапана и пружината.
  • Почистете старата уплътнителна грес върху резбата на кръглата гайка и нанесете нов слой уплътнителна грес.
  • Сглобете електромагнитния разпределител в обратната последователност.

3-ПОРТОВИ ЕЛЕКТРОМАГНИТНИ РАЗПРЕДЕЛИТЕЛИ

3-портовите седлови електромагнитни клапани са най-често използваните електромагнитни разпределители в машините Haas. На тези илюстрации е показано как функционира нормално затворен 3-портов седлови електромагнитен клапан МАС:

Черните стрелки илюстрират въздушното налягане от линията за подаване на въздух. Сивите стрелки илюстрират потока на отработения въздух от машината.

Работа на електромагнитния разпределител: Нормално затворено приложение

Работа на електромагнитния разпределител: Нормално отворено приложение

Отстраняване на неизправности на 3-портов електромагнитен разпределител

Откачете изходния маркуч от порт номер 2 на електромагнитния разпределител. Активирайте електромагнитния разпределител. Ако въздухът излиза от изходен порт номер 2, електромагнитният разпределител работи правилно. Не сменяйте електромагнитния разпределител. Продължете процедурата на отстраняване на неизправности на електромагнитния разпределител, ако въздухът не излиза от изходен порт номер 2, когато е активиран. С несвързан изходящ маркуч, използвайте бутона за ръчно активиране в горната част на електромагнитния разпределител, за да го активирате:

  • Разкачете конектора към електрическата мрежа на електромагнитния разпределител.
  • Проверете дали няма изтичане на въздух от портовете.
  • Натиснете бутона за ръчно активиране няколко пъти. Въздухът трябва да излиза само от изходен порт номер 2.
  • Ако от изходен порт номер 2 не излезе обилна струя въздух, когато натиснете бутона за ръчно активиране, проверете дали има въздушно налягане в порт 1. Ако има налягане в порт 1, електромагнитният разпределител е повреден. Ако от изходен порт номер 2 излезе обилна струя въздух, отпадъците са отстранени от клапана чрез многократно ръчно активиране или има електрически проблем в машината или електромагнитния разпределител. Ако има електрически проблем в машината, открийте причината за проблема. Ако има електрически проблем в електромагнитния разпределител, сменете разпределителя.

Уверете се, че няма изтичане от електромагнитния разпределител:

Опипайте и слушайте изпускателния порт [2] на електромагнитния разпределител.

Ако има постоянно изпускане на въздух от изпускателния порт, вътрешното бутало е блокирало и изпуска въздух през изпускателния порт [2] и изходния порт [1].

 Забележка: Никога не трябва да има постоянен поток въздух от изпускателния порт.

Спрете подаването на въздух към електромагнитния разпределител и демонтирайте електромагнитния разпределител. Използвайте сгъстен въздух, за да почистите изцяло електромагнитния разпределител.

Монтирайте отново електромагнитния разпределител. Ако проблемът не е отстранен, сменете електромагнитния разпределител.

4-ПОРТОВИ ЕЛЕКТРОМАГНИТНИ РАЗПРЕДЕЛИЛИ С ДВА ИЗХОДА

4-портов електромагнитен разпределител с една бобина

  1. Бобина на електромагнитен разпределител
  2. Порт A
  3. Порт B
  4. Електрически кабел
  5. Изпускателен порт
  6. Входен порт

Работа на 4-портов електромагнитен разпределител

Черните стрелки илюстрират въздушното налягане от линията за подаване на въздух. Сивите стрелки илюстрират потока на отработения въздух от машината.

4-портов електромагнитен разпределител - Двойно действие

4-портов електромагнитен разпределител - Нормално отворена функция

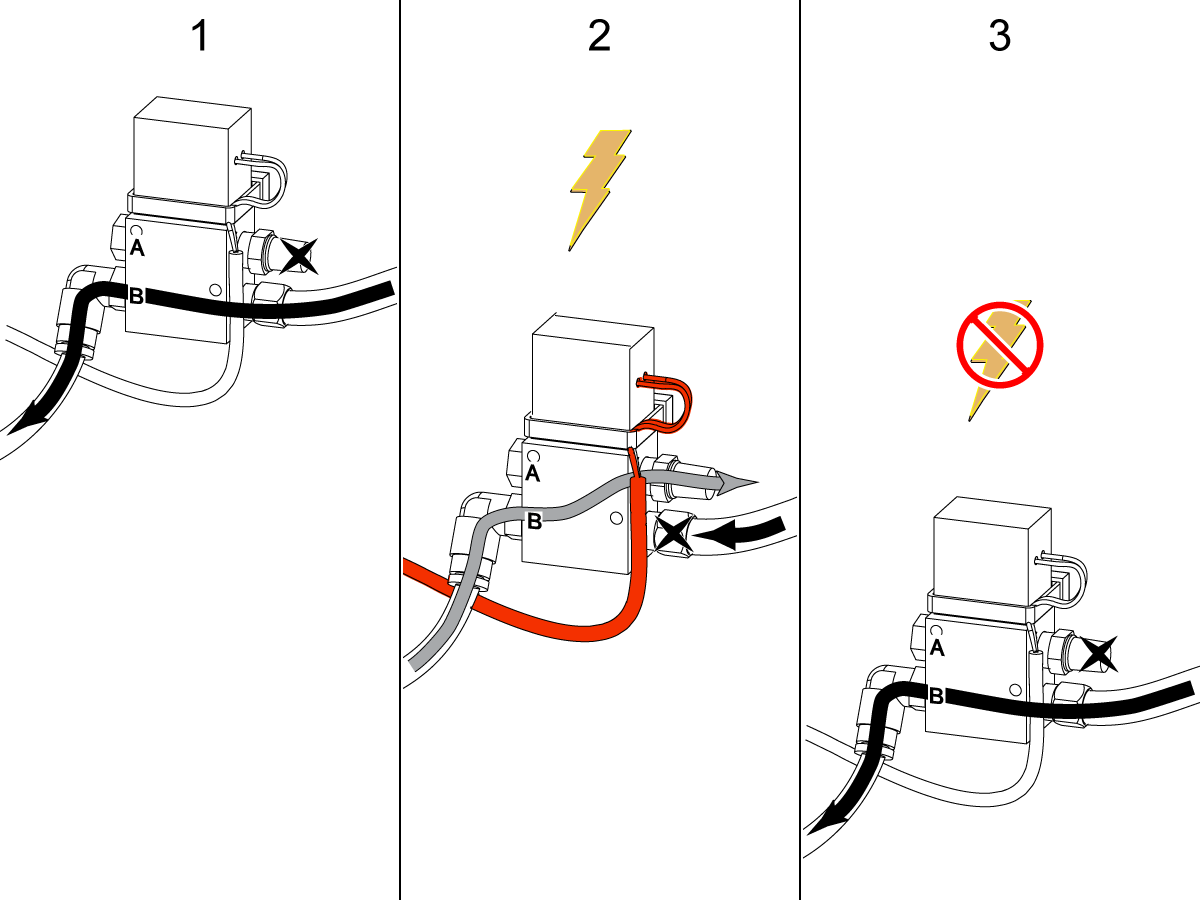

В това приложение в един от портовете се поставя тапа. Това позволява на електромагнитния разпределител да работи като 3-портов, нормално отворен електромагнитен разпределител. Тези електромагнитни разпределители се използват в машините Haas като алтернатива на 3-портовите електромагнитни разпределители в някои приложения.

 Забележка: Тапа в порт А.

4-портов електромагнитен разпределител с двойна бобина

  1. Нискоскоростна бобина
  2. Нискоскоростен порт
  3. Високоскоростен порт
  4. Високоскоростна бобина
  5. Нискоскоростен кабел
  6. Изпускателен порт
  7. Входен порт
  8. Високоскоростен кабел

 Забележка: Никога не се подава напрежение едновременно към нискоскоростната и високоскоростната бобина. Единствената функция на тези електромагнитни разпределители е да сменят предавките на скоростните кутии на Haas.

Работа на 4-портовия електромагнитен разпределител с двойна бобина

Черните стрелки илюстрират въздушното налягане от линията за подаване на въздух. Сивите стрелки илюстрират потока на отработения въздух от машината.

 Забележка: Машините EC-400 PP използват 4- или 5-портов електромагнитен разпределител за повдигане на рамката H. Не сменяйте електромагнитния разпределител с друг 4- или 5-портов електромагнитен разпределител. Конфигурацията за системата за повдигане на палети е надградена. Използвайте сервизен комплект 93-2248, за да смените електромагнитния разпределител.

Отстраняване на неизправности на 4-портов електромагнитен разпределител

Уверете се, че се подава правилното въздушно налягане и дебит. Опипайте и слушайте изпускателния порт на електромагнитния разпределител. Ако има постоянно изпускане на въздух от изпускателния порт, разкачете линията, работеща при нормално налягане, между цилиндъра и електромагнитния разпределител. Ако изпускането на въздух продължава през изпускателния порт и/или през порта на линията, работеща при нормално налягане, на електромагнитния разпределител, следвайте изброените стъпки:

  1. Изключете подаването на въздуха от машината и освободете цялото налягане на въздуха от машината.
  2. Ако електромагнитният разпределител е включен, изключете го.
  3. Свържете отново въздуха към машината.
  4. Подайте команда на електромагнитния разпределител да се активира. Ако изтичането от електромагнитния разпределител не спре, изключете подаването на въздух и освободете налягането на въздуха, без да изключвате захранването на електромагнитния разпределител. Ако изтичането от електромагнитният разпределител не спре, продължете процедурата за отстраняването на неизправности.

Спрете подаването на въздух към машината и демонтирайте електромагнитния разпределител. Използвайте сгъстен въздух, за да почистите изцяло електромагнитния разпределител. Монтирайте отново електромагнитния разпределител и проверете дали има изтичане. Ако изтичането от електромагнитния разпределител продължава, следвайте изброените стъпки:

  1. Без да подавате захранване към електромагнитния разпределител, разкачете маркуча, работещ при нормално налягане, между електромагнитния разпределител и цилиндъра.
  2.  Електромагнитният разпределител изтича, ако от изпускателния порт се изпуска въздух.
  3.  Цилиндърът изтича, ако от възвратния маркуч на цилиндъра се изпуска въздух.
  4. Повторете теста при подадено напрежение към електромагнитния разпределител. Другият маркуч между цилиндъра и електромагнитния разпределител вече е под налягане.

5-ПОРТОВ ЕЛЕКТРОМАГНИТНИ РАЗПРЕДЕЛИТЕЛИ

  1. Входен порт
  2. Порт 2
  3. Изпускателен порт 3
  4. Порт 4
  5. Изпускателен порт 5
  6. Електрически кабел

Работа на 5-портов електромагнитен разпределител

Черните стрелки илюстрират въздушното налягане от линията за подаване на въздух. Сивите стрелки илюстрират потока на отработения въздух от машината.

  1. Входен порт
  2. Порт за затягане
  3. Изпускателен порт 3
  4. Порт за освобождаване
  5. Изпускателен порт 5
  6. Електрически кабел

Работа на 4-пътен електромагнитен разпределител - Електромагнитен разпределител за затягане/освобождаване на револверната глава

Черните стрелки илюстрират въздушното налягане от линията за подаване на въздух. Сивите стрелки илюстрират потока на отработения въздух от машината.

Отстраняване на неизправности на 4-пътен електромагнитен разпределител

Стъпките за отстраняване на неизправности на 5-портовия електромагнитен разпределител са същите като тези на 4-портов електромагнитен разпределител.
