У цій процедурі описано, як встановити MRZP offsets для EC-1600ZT-5AX. Перед виконанням процедури уважно прочитайте цей документ.

Перед виконанням цієї процедури систему зондування необхідно відкалібрувати.

Коригування обробки G154 P80 / G154 P81 / G154 P82 використовуються для зберігання інформації про зондування, переконайтеся, що вони видалені перед початком процесу.

Потрібно ввімкнути контроль центральної точки інструмента / Динамічне коригування обробки.

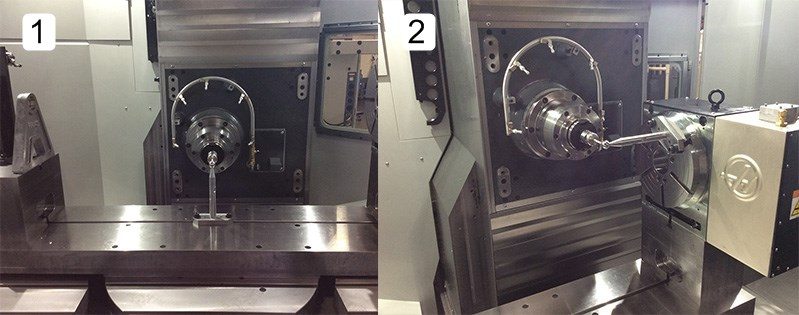

Налаштуйте зонд, як показано на рисунку. Для осі B [1] та осі A [2].

Рекомендоване положення зондування:

• Для осі B: B-20°, B 0°, B+20°.
• Для осі A: A 0°, A+90° A+180°

Виконайте наступні кроки для кожної осі поворотного механізму. У разі сигналу помилки під час процесу зверніться до розділу «Усунення несправності» у кінці документа.

Перед запуском циклів вимірювання зондом переконайтеся, що параметр 254 встановлено на нуль, а макрозмінну #10800 скинуто на нуль. Коригування обробки  G154 P80; G154 P81; G154 P82  слід встановити на нуль.

Налаштуйте зонд.

Помістіть зонд шпинделя в шпиндель.

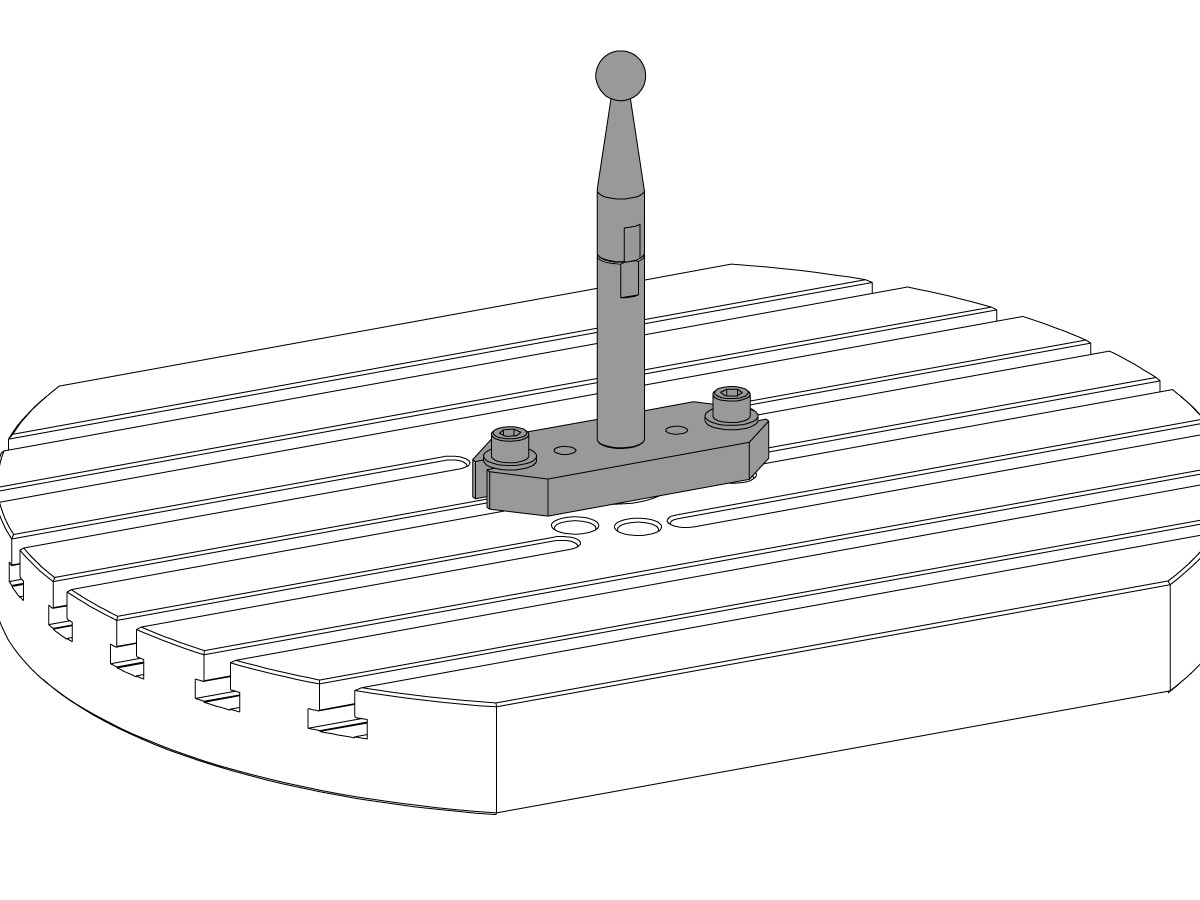

Встановіть вузол калібрувальної сфери на плиту. Зверніться до передумов для розташування.

 Примітка:  Ви будете зондувати сферу 3 рази за допомогою поворотного механізму в 3 різних положеннях. Переконайтеся, що сфера залишатиметься в межах ходу XYZ під час спроби виконати цикл зондування під різними кутами.

Поверніть вісь поворотного механізму в положення для першого циклу

Перемістіть вісь X і Y, щоб вирівняти кінчик зонда з центром сфери в межах 0,1 дюйма.

Перемістіть вісь Z, щоб розмістити кінчик зонда на відстані 0,25 дюйми від поверхні сфери.

Згенеруйте програму.

Натисніть [EDIT] і наведіть курсор на вкладку Система візуального програмування (СВП).

Перейдіть до папки калібрування НТППВ: ВИМІРЮВАННЯ ЗОНДОМ — КАЛІБРУВАННЯ — Калібрування НТППВ.

Відкрийте шаблон Одноосьовий набір A, B або C для чорнової та чистової обробки НТППВ.

У шаблоні  STEP_1, STEP_2, STEP_3 містять інструкції щодо виконання циклу зондування.

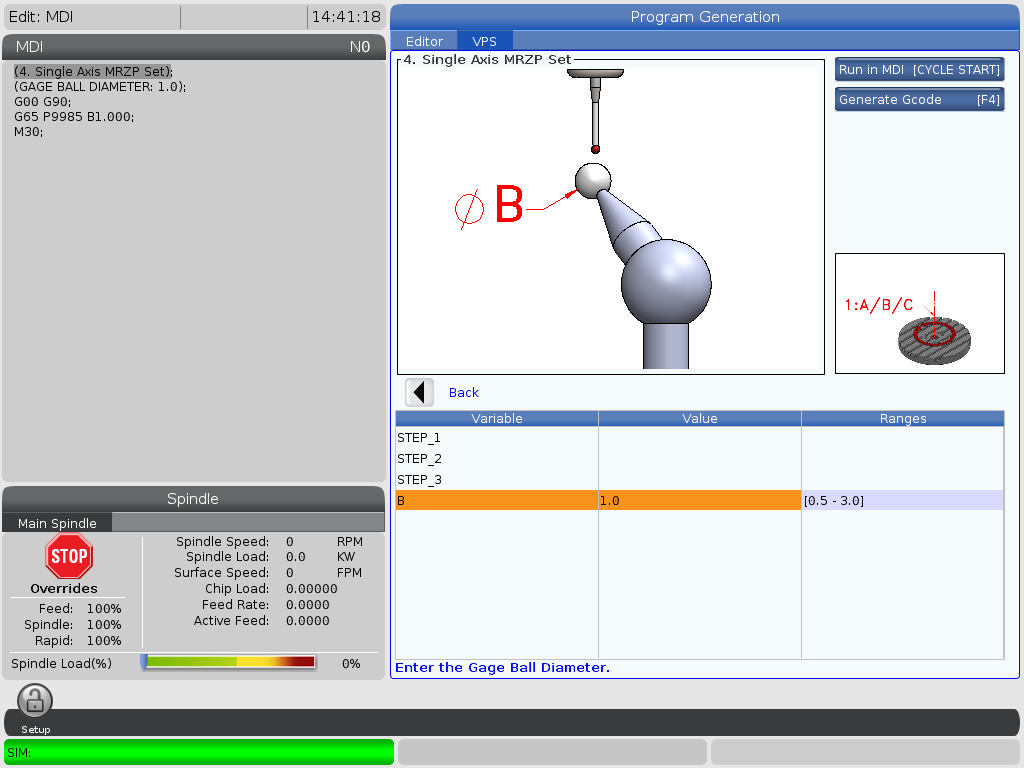

Наведіть курсор вниз на B і введіть діаметр калібрувальної сфери.

Натисніть [CYCLE START], щоб запустити програму в [MDI], або [F4], щоб отримати додаткові параметри.

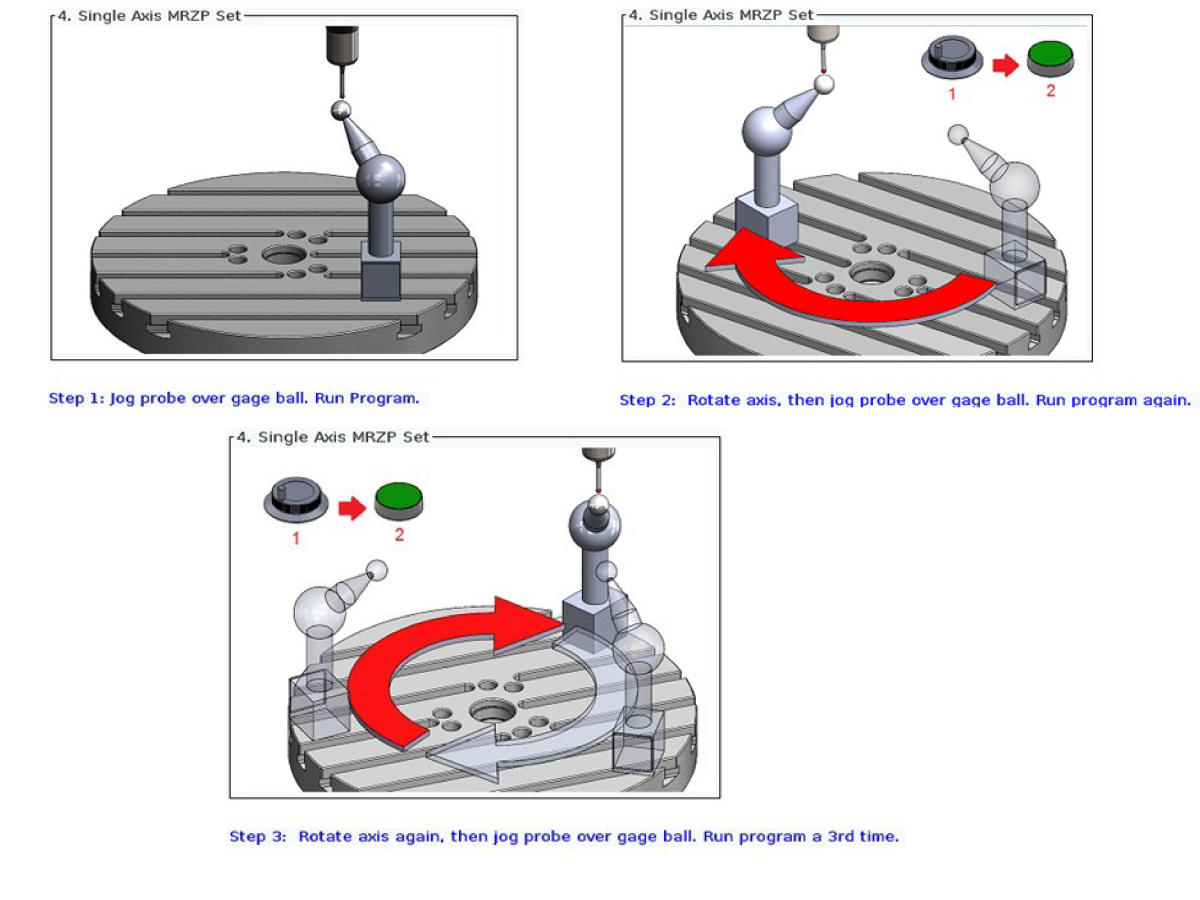

Запустіть цикл вимірювання зондом у першому положенні поворотного механізму

Після завершення першого циклу перемістіть поворотний механізм у друге положення.

Перемістіть вісь X і Y, щоб вирівняти кінчик зонда з центром сфери в межах 0,1 дюйма.

Перемістіть вісь Z, щоб розмістити кінчик зонда на відстані 0,25 дюйми від поверхні сфери.

Запустіть ту саму програму ще раз.

Після завершення другого циклу перемістіть поворотний механізм у третє положення.

Перемістіть вісь X і Y, щоб вирівняти кінчик зонда з центром сфери в межах 0,1 дюйма.

Перемістіть вісь Z, щоб розмістити кінчик зонда на відстані 0,25 дюйми від поверхні сфери.

Запустіть ту саму програму втретє.

Після останнього циклу вимірювання зондом вісь Z буде відправлена в початкове положення, і блок керування виведе зміщення НТППВ у макрозмінні.

Функція керування обчислює та виводить поворотні нульові точки на макрозмінні. Вам не потрібно вказувати, для якої осі ви запускаєте НТППВ.

Блок керування заповнить макроси вихідних положень MRZP на основі результатів 3-х циклів вимірювання зондом. Наприклад: якщо протягом 3 циклів вимірювання зондом у різних положеннях поворотного механізму координати Y і Z для центру сфери змінилися, а координата осі X залишилася в межах 0,002 дюйма, тоді поворотний механізм обертається навколо осі X.

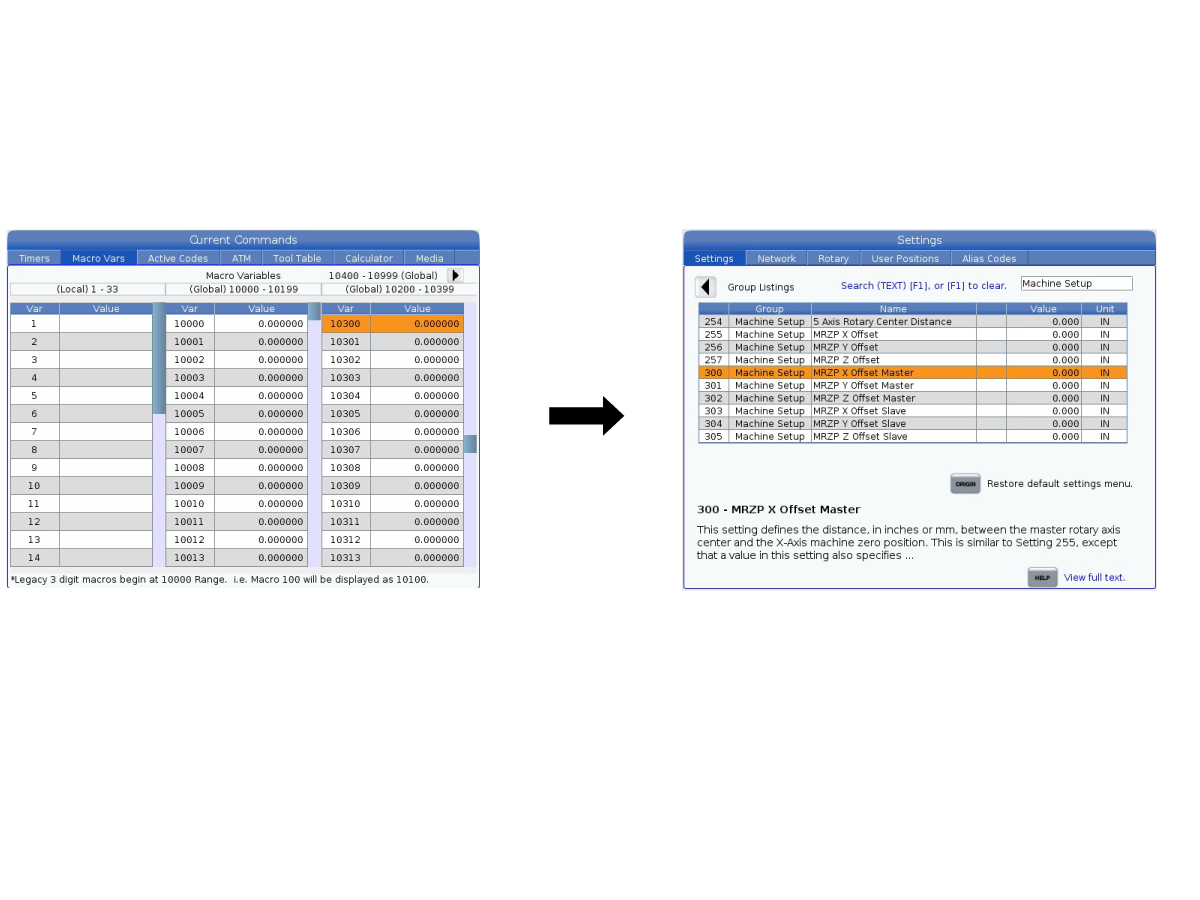

Введіть значення змінних макросу у налаштування таким чином:

• Після запуску НТППВ для осі B:
  • Макрозмінну #10121 встановлено на 300 - MRZP X OFFSET MASTER
  • Макрозмінну #10123 встановлено на 302 - MRZP Z OFFSET MASTER
• Після запуску НТППВ для осі А:
  • Макрозмінну #10122 встановлено на 304 - MRZP Y OFFSET SLAVE
  • Макрозмінну #10123 встановлено на 305 - MRZP Z OFFSET SLAVE

Примітка. Ці змінні будуть перезаписані, якщо інший цикл вимірювання зондом вимагатиме запису цих макрозмінних, наприклад, при повторному виконанні процедури для веденої осі.
