UMC-750 Instalacija - NGC

Uvod

Ovaj postupak će vam pokazati kako instalirati UMC-750 stroj.

Kliknite na poveznicu kako biste vidjeli video  UMC-750 niveliranje i poravnavanje.

Potrebni alati:

  • Razina preciznog strojarstva, 0,0005" podjela
  • T-2192 SERVISNI ALAT, NASTAVAK ZA NIVELIRANJE
  • MRZP kalibracijska sfera
  • Precizni granitni blok 20" (opcionalno)

Hardver vijaka za niveliranje

Napomena: Podlošci [1] i matice [2] ugrađuju se tijekom isporuke te se trebaju spremiti za ugradnju i ne bacati.

Napomena: Vrlo je važna orijentacija podloške [3].  Stožasti dio podloške treba biti uz odljev,   pogledajte sliku.

Uklonite inhibitor hrđe

Radi lakšeg uklanjanja prvo uklonite plastični strugač za uklanjanje inhibitora hrđe, a zatim pomoću WD-40 ili drugog PH neutralnog odmašivača raspršite cijele zaštite kliznih staza i ostale površine koje nisu obojene i premazane inhibitorom hrđe. Ostavite da se natapa nekoliko minuta prije nego što ga otklonite. Zatim koristite ručnike za uklanjanje. Za gustu primjenu inhibitora hrđe, upotrijebite plastični strugač za uklanjanje.

: https://vimeo.com/haasautomation/review/171129636/7c2a5127f9

 Važno: Ne koristite brusne ili metalne spužvice, to će ogrebati zaštite kliznih staza. Nadalje, kako biste izbjegli zagađenje brtvi zaštite kliznih staza ljepljivim ostacima. Ne pomičite niti jednu osovinu dok ne uklonite sve inhibitore hrđe.

Inhibitor hrđe - Sigurnosno-tehnički list (SDS)

Napomena: Proizvod nije opasan, topiv je u ulju i obično se može zbrinuti, međutim oni odlažu iskorišteno ulje.

Strojevi s ormarićem od 90 stupnjeva

Strojevi s opcijama APL i magazinom paleta proizvedeni nakon 4/2021 mogu biti opremljeni s upravljačkim ormarićem od 90 stupnjeva. Pogledajte upute u nastavku za način pripreme upravljačkog ormarića od 90 stupnjeva.

1

Uklonite rameni vijak, podlošku i sklop matice [1] sa strane najbliže privjesku.

2

Započnite otvaranje upravljačkog ormarića do položaja od 90 stupnjeva.

3

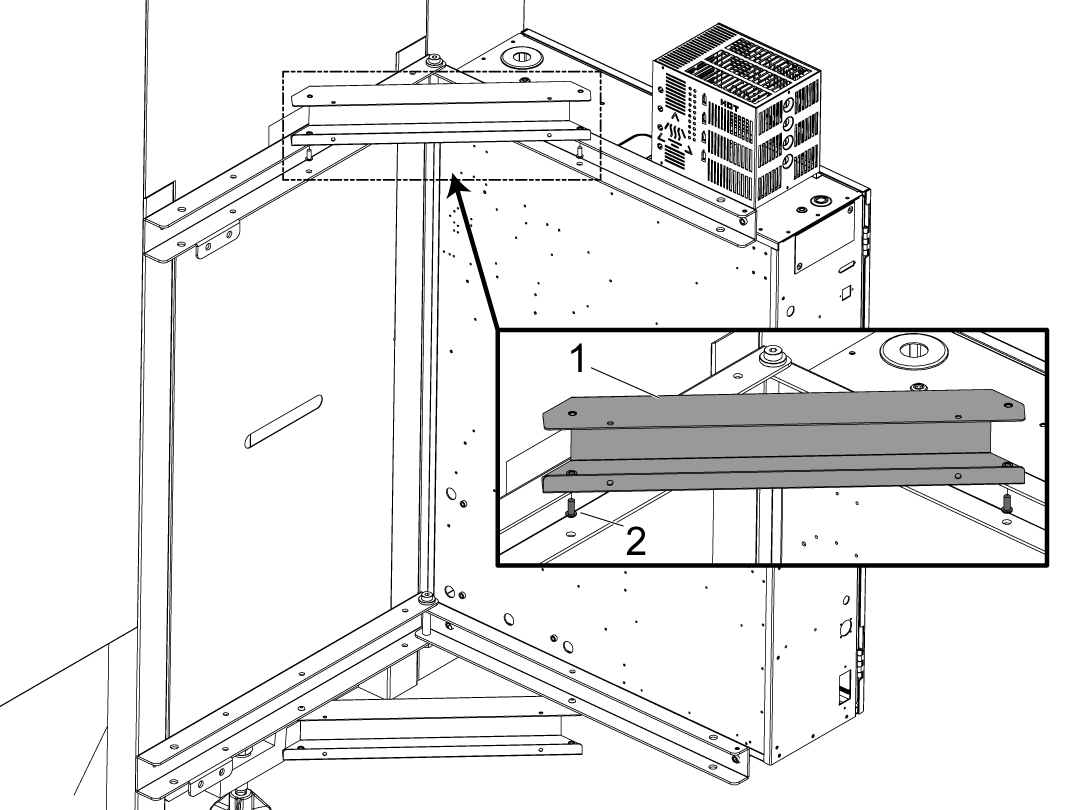

Dok otvarate upravljački ormarić, postavite C-kanal na vrh kao što je prikazano i počnite izvlačiti upravljačke kabele iz otvora držeći kablove unutar C-kanala.

Prije nego što spojite kabele na potporne nosače, provjerite da nema napetosti.

NAPOMENA: C-kanali se mogu pronaći unutar stroja za otpremu.

4

Nakon što se kabeli izvuku iz otvora i nema napetosti, upotrijebite BHCS 5/16-18 X 3/4 W/BLUE LOCTITE [2] za pričvršćivanje metalnog lima na potporne nosače [1].



Priključak za zrak

Spojite dovod zraka na podmaznoj ploči.

 Bilješka: Za potrebe zraka pogledajte naljepnicu koja se nalazi na vratima kabine za podmazivanje.

Električna instalacija

Opasnost: RAD SA ELEKTRIČNIM SERVISIMA POTREBNI ZA CNC IZUZETO SU OPASNI. SVE NAPAJANJE ZA CNC MORA SE ISKLJUČITI BLOKIRATI-ZAKLJUČATI NA IZVORU PRIJE PRIKLJUČIVANJA LINIJSKIH ŽICA NA CNC. MEĐUTIM, AKO TO NIJE SLUČAJ ILI NISTE SIGURNI KAKO UČINITI OVO, PROVJERITE S ODGOVORNIM OSOBLJEM ILI ZATRAŽITE POTREBNU POMOĆ PRIJE NASTAVKA. UVIJEK PROVJERITE ULAZNE LINIJE SA DETEKTOROM IZMJENIČNOG NAPONA DA BISTE OSIGURALI DA JE NAPAJANJE ISKLJUČENO.

1

Početni kontrolni pregled

Opasnost: U ovom trenutku ne bi trebala postojati električna veza sa strojem. Električna ploča mora biti zatvorena i osigurana. Kada je glavni prekidač uključen, kroz električnu ploču prolazi VISOK NAPON (uključujući tiskane ploče i logičke krugove), a neke komponente rade na visokim temperaturama. Stoga budite izuzetno oprezni kada radite na ploči.

  • Postavite glavni osigurač u gornjem desnom dijelu električne ploče na stražnjoj strani uređaja na OFF.
  • Odvijačem otključajte dva zasuna na vratima ploče, otključajte ormar s ključem i otvorite vrata.
  • Odvojite dovoljno vremena za provjeru svih komponenata i konektora povezanih s tiskanim pločicama. Potražite sve kabele koji su se odspojili, potražite znakove oštećenja i olabavljene dijelove u dnu kutije ploče. Ako postoje znakovi da je strojem pogrešno rukovano, nazovite tvornicu prije nego što nastavite.

2

Jednofazni strojevi: Umetnite svaki kabel napajanja u pokrov žice.  Spojite dva napajanja na priključke L1 i L3 na vrhu glavnog strujnog osigurača.

Trofazni strojevi: Umetnite svaki kabel napajanja u pokrov žice.  Tri kabela za napajanje spojite na kontakte L1, L2 i L3 na vrhu glavnog strujnog osigurača.

Spojite zasebnu liniju s uzemljenjem sa lijeve strane terminala.

Pogledajte Haas glavni strujni osigurač - Specifikacije obrtnog momenta za koju vrijednost treba zategnuti vodiče za napajanje strujnog osigurača.

 Bilješka: Osigurajte da vodiči zapravo idu u stezaljke terminalnog bloka. (Loša veza uzrokovat će da stroj stalno radi ili će imati drugih problema, kao što su servo preopterećenja.) Da biste provjerili, jednostavno povucite žice nakon što stegnete vijke.

3

Nakon što je linijski napon priključen na stroj, provjerite je li glavni strujni osigurač (u gornjem desnom uglu stražnjeg ormara) isključen. Uklonite Iskučivanje/Zaključavanje i uključite (ON) napajanje na izvoru. Korištenje digitalnog voltmetra i odgovarajućih sigurnosnih postupaka:

Jednofazni strojevi: Izmjerite izmjenični napon preko L1 & L3 na glavnom strujnom osiguraču.  Izmjenični napon mora biti između 220 - 250 volti.
Napomena: Niži ili viši napon od toga može generirati alarme niskog / visokog napona.

Trofazni strojevi: Izmjerite izmjenični napon između sve tri faze para na glavnom strojnom osiguraču.  Izmjenični napon mora biti između 195 i 260 volti (360 i 480 volti za opciju visokog napona).

 Bilješka: Široke fluktuacije napona uobičajene su u mnogim industrijskim područjima; moraju se znati minimalni i maksimalni napon koji se dovodi u stroj dok radi. Američki nacionalni električni kodeks određuje da strojevi trebaju raditi s odstupanjem od + 5 % do -5 % oko prosječnog napona napajanja. Ako se pojave problemi s naponskim naponom ili se sumnja na niski napon, može se koristiti vanjski transformator. Ako sumnjate na probleme s naponom, napon treba provjeravati svakih sat ili dva tijekom uobičajenog dana kako biste bili sigurni da ne fluktuira više od + 5 % ili -5 % od prosjeka.

4

Važno: S glavnim strujnim osiguračem na OFF.

Provjerite navoje transformatora u donjem desnom kutu stražnjeg ormara.

Jednofazni strojevi: Kabel ulaznog napona mora biti premješten na konektor koji odgovara prosječnom naponu izmjerenom u gornjem koraku.

Trofazni strojevi:  Kabeli ulaznog napona s oznakom 74, 75 i 76 moraju se premjestiti u terminalni blok trostruko što odgovara prosječnom naponu izmjerenom u gornjem koraku.

5

Transformator T5 napaja 24VAC koji se koristi za napajanje glavnog konektora. Postoje dvije verzije ovog transformatora za uporabu na strojevima od 240 i 400 V. 240V transformator ima dva ulazna konektora smještena na oko dva inča od transformatora, koji mu omogućuju spajanje na 180-220V ili 221-240V. Korisnici koji imaju ulaznu snagu 220V-240V RMS trebali bi koristiti priključak s oznakom 221-240V, dok bi korisnici s ulaznom snagom 190-220V trebali koristiti priključak s oznakom 180-220V. Ako se ne koristi ispravan ulazni priključak, doći će do pregrijavanja glavnog sklopnika ili do nesigurnog uključivanja glavnog sklopnika.

Transformator 480 V (opcija) T5 ima tri ulazna konektora, s oznakom 340-380V, 381-440V i 441-480V. Korisnici snage 340-380V 50Hz trebali bi koristiti priključak 340-380V, dok korisnici s naponom 380V-440V 50Hz trebaju koristiti priključak 381-440V.

Važno: Postavite glavni strojni osigurač na ON. Provjerite postoje li problemi zbog mirisa pregrijavanja komponenti ili dima. Ako su navedeni takvi problemi, prije nastavka postavite glavni strujni osigurač na OFF i nazovite tvornicu.

Nakon što je napajanje uključeno, izmjerite napon na donjim stezaljkama glavnog strujnog osigurača. On bi trebao biti isti kao i mjerenja u kojima se ulazna snaga spaja na glavni osigurač. Ako postoje problemi, provjerite ožičenje.

6

Napajanje primijenite na upravljanje pritiskom na prekidač za uključivanje (Power On) na prednjoj ploči.

Provjerite mjerače istosmjernog i izmjeničnog napona u Diagnostici. Mjerač istosmjernog napona mora očitavati između 310 - 360V. Napon izmjeničnog napona mora biti između 90 i 105 posto. Ako je napon izvan tih granica, isključite napajanje i ponovno provjerite korake 2 i 3. Ako je napon i dalje izvan tih granica, nazovite tvornicu.

7

Napajanje električnom energijom mora biti u ispravnoj fazi kako bi se izbjeglo oštećenje vaše opreme. Upravljačka ploča sklopa za napajanje uključuje sklop "Utvrđivanja faze" s neonskim pokazateljima. Kad narančasti neon svijetli (NE5), faza je pogrešna. Ako je zeleni neon upaljen (NE6), faza je ispravna. Ako su oba neonska pokazatelja upaljena, imate labavu žicu; provjerite veze. Prilagodite fazu postavljanjem isključenog izvora napajanja na isključeno (off), a zatim zamjenom L1 i L2 dolaznih vodova napajanja na glavnom strujnom osiguraču.

Opasnost: SVE NAPAJANJE ZA CNC MORA SE ISKLJUČITI BLOKIRATI-ZAKLJUČATI NA IZVORU PRIJE PRILAGOĐAVANJA FAZA. UVIJEK DVAPUT PROVJERITE ULAZNU LINIJU POMOĆU DETEKTORA IZMJENIČNOG NAPONA.

Isključite napajanje i postavite glavni strujni osigurač na OFF. Zatvorite vrata, zaključajte zasune i ponovno uključite struju.

Izvadite ključ iz upravljačkog ormara i predajte ga upravitelju radionice.

8

Aktivacija

Kada je stroj pravilno postavljen i povezan sa zrakom i električnom energijom, spreman je za konačnu instalaciju (uklanjanje transportnih blokova, izravnavanje, zavrtanje vretena itd.) i aktiviranje softvera. HFO tehničar to radi. Da biste zakazali rad, obratite se lokalnom HFO-u.

Uklanjanje otpremnih blokova

1

Podignite Z os i uklonite otpremni držač. Z os nije pričvršćena na držač, već sjedi samo na vrhu nosača.



2

Uklonite blokadu X-osi s desne strane [1].

Uklonite pin za zaključavanje Y osi s desne strane [2] od ispod odljeva uzdužnog suporta.

3

Uklonite blokadu X osi s lijeve strane [1].

Uklonite pin za zaključavanje Y osi s lijeve strane [2]od ispod odljeva uzdužnog suporta.

4

Ugradite pristupni panel za podložak za niveliranje na desnu stranu straju, u donji lijevi kut.

Izvucite nosače omotača kabela

Pomaknite nosače kabela iz otpremnog položaja u položaj za ugradnju.

Upozorenje: Ako se nosači kabela ne prošire, kabeli će moći ometati kretanje X osovine, uzrokujući oštećenja kabela.

Strojevi s praznom pločom

1

Prazne ploče imaju zonu koja nije predviđena za bušenje [1] od  Ø 7,25 inča (184,15 mm) i ↧1,75 inča (44,45 mm) za prilagođene držače obratka na tim pločama.

Strojevi koji se prodaju s praznom pločom također imaju opciju kupnje Haas hidrauličnog škripca ili Haas pneumatskog škripca. Kliknite na poveznice u nastavku ili posjetite odjeljak o držaču obratka u servisnom priručniku za više informacija o instaliranju škripca na praznu ploču.

UMC - HIDRAULIČNI ŠKRIPAC

UMC - PNEUMATSKI ŠKRIPAC

NAPOMENA: Na slici je prikazana prazna ploča na UMC-500, ali zona koja nije predviđena za bušenje bit će ista na svim UMC modelima.

Ekstrakcija vlage / Evakuacija ograde

UMC-750/SS/P ima instaliranu mogućnost [1] koja će dopustiti da se sustav evakuacije maglice pričvrsti za stroj. Postoji također izborni ispušni sustav kućišta koji pomaže u zadržavanju vlage izvan kućišta stroja. U potpunosti ovisi o vlasniku/operateru da utvrdi je li i koji je sustav evakuacije maglice najbolji za primjenu.

Napomena: Vlasnik/operater preuzima svu odgovornost za instalaciju sustava evakuacije maglice.

Pogledajte u UMC-750 / SS / P - Sustav evakuacije maglice spreman - Krovni poklopac - Instalacija za informacije o uklanjanju/instalaciji.

Pogledajte u Ispušni otvor kućišta - Instalacija za informacije o uklanjanju/instalaciji.

Ugradnja motora s automatskim vratima UMC

1

Ugradite sklop motora [1] na metalni lim iznad vrata pomoću priloženog hardvera (2x) 1/4-20 FBHCS [2].

 NAPOMENA: Ranije revizije automatskih vrata neće imati revidirane pem vijke na panelu zaštite, ako kućište nema, da biste montirali sklop motora, upotrijebite maticu s prirubnicom (2x)  1/4-20 FBHCS i (2x).

2

Ugradite poklopac motora [1] preko sklopa motora i koristite isporučeni samobušeći/samourezni vijak [2] da biste u potpunosti instalirali poklopac motora na sklop.

BILJEŠKA: Provjerite da vijak [2] ne buši u nitrilni odbojnik [3]  kao što je prikazano na donjoj slici.

NAPOMENA: Poklopac motora ima magnet [4] koji zajedno s vijkom pomaže držati motor na mjestu, obavezno postavite poklopac ispravno prije bušenja.

3

Strojevi koji kao opciju dobivaju automatska vrata imaju već razvučene kabele i crijeva.

Izvadite kabel i crijevo iz otvora na ploči od metalnog lima gdje je sklop motora ugrađen i instalirajte kabel motora [1] na motor  i crijevo za aktiviranje motora [2] na zračni cilindar.

Dijagram ožičenja je dodan u nastavku za referencu.

Grubo niveliranje stroja

Ovaj odjeljak govori o tome kako ispravno nivelirati i provjeriti geometrijsko poravnavanje na UMC-u. Stroj se mora nivelirati i provjeriti na pravilno geometrijsko poravnavanje prije nego što će pružiti optimalne performanse i točnost.

Važno: Prije pokušaja ovog postupka stroj mora imati priključen zrak i struju i biti aktivan.

1

Vratite svaku osovinu u referentnu točku jednu po jednu ili pritisnite[POWER UP]. Prođite kroz postupak niveliranja.
Ponovite ove korake za postizanje ispravne razine stroja.

2

Podesite (4) vijka za niveliranje ugla za podizanje odljeva od tla.

Postavite [H] to 4".

Oba srednja vijka za niveliranje [1] okrenite prema srednjim podloškama.

3

Postavite razinu preciznosti [1] na jednoj od linearnih vodilica X osi.

Prvo nivelirajte stroj na drugu stranu. Podignite ili spustite jednu stranu ujednačenim podešavanjem dvaju vijaka [2] za centriranje mjehurića u alatu.

4

Postavite razinu preciznosti paralelno sa Z osi na linearnoj vodilici.

Napomena:  Također možete postaviti granitni blok preko linearnih vodilica X-osovine, a razinu preciznosti staviti na vrh.

Podesite ili prednje ili stražnje vijke ravnomjerno kako biste nivelirali stroj sprijeda i straga i centrirali mjehurić u alatu za niveliranje.

Podešavanje valjka X osovine

S Y i Z osovinom na sredini hoda, postavite alat za niveliranje (T-2181A / T-2192) paralelno s Y osovinom.

 Napomena:  Alat za niveliranje (T-2182/T-2192) treba ručno podesiti nakon postavljanja na glavno vreteno.  Privijte vijak za pričvršćivanje magnetnog postolja, a rukom udarajte razinu sve dok nivo mjehurića ne bude na sredini hoda.

 Napomena: Za bolje rezultate smjestite Z osovinu što bliže moguće radnom prostoru.

Ručno pomjerajte X osovinu. Očitajte tipku ishodišta, na sredini i na kraju hoda X osovine. Na kraju hoda X osovine zabilježite je li prednja ili stražnja strana stroja niže.

Podignite ili spustite stranu, [1] ili [2], sve dok mjehurić u alatu ne pročita nulu. Ponavljajte ovaj korak na svakom kraju hoda dok alat ne pročita nulu na oba kraja.

Postavljanje paraleliteta B osovine na Y osovinu

1

[ZERO RETURN] [B] [C] Osovina. Umjerite radni stol mjernom urom duž X osovine na udaljenosti od 20" (500mm).

Ako očitanje nije jednako nuli, ručno pomjerajte B osovinu (u 0,0001" inkrementima) dok indikator ne pročita nulu iznad 20". Zabilježite položaj B osovine za kasnije.

2

Ručno pomjerajte C Osovinu prema C90. Provjerite paralelitet površine stola prema Y osovini u smjeru prema gore i dolje.

Postavite svoj indikator na nulu straga, na licu stola. Pomaknite naprijed s Y osovinom preko 20" (500 mm). Zabilježite očitanje indikatora, bilježeći i veličinu i smjer.

Upotrijebite srednje vijke za niveliranje kako biste podigli sredinu stroja i podesili B osovinu. Okrećite srednje vijke za niveliranje sve dok ne dodirnu jastučiće za niveliranje, a zatim ih smanjite za dodatnih 10 stupnjeva.

Sredinu stroja uvijek ćete trebati podizati u početku. Podesite srednje vijke ravnomjerno sa svake strane. Uvijek izvedite podešavanja u malim inkrementima i pri svakom podešavanju ravnomjerno postavljajte oba srednja vijka na obje strane.

Nastavite podešavati srednje vijke gore ili dolje dok indikator ne očita nulu preko 20" (500 mm) pomaka.

3

Dodajte 90 stupnjeva vrijednosti koju ste prethodno prilagodili B osovini. Naredite B osovinu u tom položaju (na primjer B90.003 stupnjeva).

Postavite indikator na nulu na stražnjem dijelu stola i pomaknite Y Osovinu straga prema naprijed preko 20" (500 mm). Zabilježite očitanje indikatora, bilježeći i veličinu i smjer. Ovo mjerenje prikazuje položaj tablice u odnosu na Y osovine u smjeru jedan na drugi.

Ako se trunion nagne udesno, podignite desni prednji vijak za niveliranje i spustite lijevim prednjim vijkom za niveliranje u malim, jednakim inkrementima.

Ako se trunion nagne ulijevo, podignite lijevi prednji vijak za niveliranje, spustite desnim prednjim dijelom.

Ponovno pomaknite tablicu da biste bili sigurni da je poravnata i očitava nulu iznad 20" (500 mm) pomaka.

Provjera pozicija strojne nul točke B osovine i C osovine

[ZERO RETURN] [B] i umjerite površinu radnog stola mjernom urom [1]. Pomaknite tablicu preko 20 inča (500 mm), s vrijednošću NTE 0,001"/20" (0,025 mm/500 mm).

[ZERO RETURN] [C]  i navedite jedan od zidova t-utora [2] preko 20" (500 mm), s tim da vrijednost pogreške ne prelazi (NTE) 0,001"/20" (0,025 mm/500 mm).

Napomena: Ako je bilo koje očitanje veće od jedne tisućinke (0,001", 0,025 mm), ponovite postupak niveliranja stroja. Male pogreške u nizu niveliranja mogu negativno utjecati na pozicije strojne nul točke B osovine i C osovine.

Ako provjerite da je razina točna, ali pozicije strojne nul točke B osovine i C osovine još uvijek nisu unutar specifikacije, možete malo podesiti lijevi ili desni prednji vijak kako biste malo promijenili pozicije strojne nul točke B osovine i C osovine. Nakon podešavanja provjerite obje pozicije strojne nul točke.

Provjera zamaha glavnog vretena

Pomaknite glavu glavnog vretena na sredinu hoda Z osovine. Postavite ispitni indikator na glavnom vretenu za mjerenje 10" (250 mm) promjera kruga u sredini stola. Postavite ispitni indikator na nultu točku na strani operatera tablice [1].

Izmjerite svakih 90 stupnjeva rotacije, [2], [3], [4]. Ukupni naznačeni udar (TIR) za sve četiri pozicije ne smije prelaziti (NTE) 0,0005" (0,012 mm).

Napomena: Na vrijednost čišćenja glavnog vretena utječe i preciznost slijeda niveliranja; ako vrijednosti prelaze specifikaciju, ponovno provjerite razinu stroja.

Napomena: Ako je opremljen s 50-džepnim izmjenjivačem alata, provjerite poravnavanje prema glavnom vretenu.

MRZP postavke pomaka

1

Ovo vam govori kako postaviti pomake strojne rotacijske nulte točke (MRZP). MRZP pomaci su postavke u Haas CNC upravljanju koji šalju upravljanju ove udaljenosti:

  1. udaljenost od središnje linije osi nagiba (osi B) od pozicije strojne nul točke X osi
  2. udaljenost od središnje linije osi nagiba (osi B) od pozicije strojne nul točke X osi
  3. udaljenost središnje linije rotacijske osi (osi C) stola od pozicije strojne nul točke Y osi

Ovaj postupak prikazuje slike koje koriste oba sklopa kalibracije.

 Važno: Sonda za glavno vreteno mora biti kalibrirana prije nego što obavite ovaj postupak. Time se osigurava točnost sonde do položaja stroja. Pogledajte postupak Upravljanje sljedeće generacije - Kalibracija sonde (VPS) , u diy.haascnc.com

2

Pritisnite [Setting] i idite na Postavljanje stroja. Provjerite postavke 255, 256 i 257. Vrijednosti ne bi trebale biti nula. Ako jesu, izvedite sljedeći postupak.

Grubo postavljanje MRZP A-C ili B-C osi

3

[ZERO RETURN] [ALL] osovine.

Idi na karticu Značajke u [DIAGNOSTIC] i pobrinite se da je VPS Uređivanje  uključeno.

Umetnite sondu obratka u glavno vreteno.

Pritisnite [EDIT] gumb.

Odaberite VPS .

Pritisnite [DOWN] strelicu pokazivača na SONDIRANJE [1].

Odaberite KALIBRACIJA [2]. Pritisnite [RIGHT] strelicu pokazivača.

Odaberite MRZP KALIBRACIJA [3].

4

Pritisnite [DOWN] strelicu pokazivača i odaberite B-AXIS TILT C-AXIS ROTARY FINISH SET.

Napomena: A-C Ili B-C GRUBO POSTAVLJANJE MRZP koristi se samo ako nema MZRP skupa postavki pomaka (255, 256, 257).

5

Unesite promjer kugle za alat [2].

Važno: Uvijek izmjerite kuglu za alat s kalibriranim mikrometrom kako biste osigurali pravilan promjer kugle.

 Bilješka: Ako se nalazite u metričkom načinu rada, obavezno unesite veličinu kugle u milimetrima. Ako ste u inčnom načinu rada, unesite veličinu kugle u inčima

Pritisnite [ENTER].

Pritisnite [F4].

Odaberite Izlazni MDI .



6

Ugradite sklop kalibracijske sfere [1] blizu središta X osi.

Napomena:  Na UMC-1000, ako je sfera kalibracije predaleko od centra, generirat će se alarm za prekoračenje tijekom ciklusa MRZP kalibracije.

Provjerite je li kugla za alat [2] čvrsto pričvršćena na sklop kalibracije.

Napomena:  Na UMC strojevima koji su opremljeni magazinom paleta kalibracijska sfera treba se pričvrstiti na paletu pomoću stezaljki.

Napomena: Nemojte previše zatezati kuglu za alat.

Podesite os Z dok vrh sonde [2] ne bude 0,1" (2,54 mm) iznad i centriran preko kugle za alat [1].

Pokrenite program u MDI. Ovaj program je O099994 B AXIS TILT AND C AXIS ROT AXIS .

7

Sonda mjeri mnoge položaje na B i C osi u različitim stupnjevima.

Program stavlja vrijednosti u makro varijable 10121, 10122 i 10123. Zabilježite vrijednosti.

8

Stavite snimljene vrijednosti u ove postavke:

  • Unesite vrijednost za makro varijablu 10121 u postavku 255; MRZP X Offset.
  • Unesite vrijednost za makro varijablu 10122 u postavku 256; MRZP Y Offset.
  • Unesite vrijednost za makro varijablu 10123 u postavku 257; MRZP Z Offset.

Ako mislite da ste možda unijeli pogrešne brojeve, pokrenite program MRZP FINISH SET opet. Vrijednosti koje program stavlja u varijable moraju biti unutar pet odbrojavanja ili manje od brojeva postavki.

 Napomena: Postavka 9 utvrđuje jesu li vrijednosti prikazane u inčima ili milimetrima.

Popunite i podnesite inspekcijsko izvješće

Dovršite izvješće o inspekciji nakon niveliranja, provjere geometrije i postavljanja pomaka MRZP-a.

Izvješće o pregledu EA0373 možete pronaći u Haas servisnom priručniku.

Napomena: Ovo je web-mjesto dostupno samo servisnim tehničarima tvrtke Haas.

Pošaljite popunjeno inspekcijsko izvješće e-poštom na [email protected] Ovo će biti pričvršćeno na povijest stroja.

Stražnja ploča - Instalacija

Ugradite stražnje ploče. Pogledajte naljepnicu koja se nalazi iza stroja.

Provjera podmazivanja

1

Pokrenite program za pokretanje vretena.

 Bilješka: Za 10K vretena i više koristite uravnoteženi držač alata

Pregledajte staklo za promatranje i provjerite je li ispravan broj kapi pao kroz staklo.

Pregledajte fitinge [1,2] na vrhu spremnika uljne pumpe.

Ulje se skuplja na vrhu spremnika uljne pumpe [3] iza ili ispred nosača prozorčića, ispod fitinga propuštanja.

Pritegnite bilo koji priključak za curenje.

2

Idi na karticu Održavanje.

Pritisnite [F2] za testiranje podmazivanja osi.

Pregledajte mjerač na sustavu za podmazivanje.  Provjerite drži li pritisak.

Upravljanje strojem

Provjerite rade li sve funkcije stroja:

  • Spojite pumpu rashladnog sredstva i TSC pumpu.
  • Spojite pomoćni filtar.
  • Ispitajte izmjenjivač alata.
  • Ispitajte izmjenjivač paleta.
  • Ispitajte o/min glavnog vretena..
  • Ispitajte rad rashladnog sredstva
  • Ispitajte pužni vijak za odvodnju strugotine.
  • Ispitajte daljinsku ručkicu jogiranja.
  • Ispitajte brave na vratima.

Obavijest o kolačićima

Kolačiće koristimo za poboljšanje vašeg korisničkog iskustva. Naša obavijest o kolačićima opisuje koje kolačiće koristimo, zašto ih koristimo i kako možete pronaći dodatne informacije o njima. Potvrdite svoj pristanak za naše korištenje analitičkih kolačića. Ako ne pristajete, i dalje možete koristiti naše web-mjesto uz lošije korisničko iskustvo.
