A kézikönyv e fejezete a Haas légkompresszor - 15HP telepítéséről tartalmaz részleteket. Ez a fejezet a telepítés előtti óvintézkedésekről, a telepítési követelményekről és az elektromos telepítési követelményekről ad tájékoztatást mind a fix, mind a változó sebességű változatok esetében.

Mozgassa a légkompresszort a lehető legközelebb a beszerelési helyhez, mielőtt kivenné a kompresszort a védőcsomagolásból. A kompresszor mozgatásának megkönnyítése érdekében hagyja a palettához rögzítve.

Amikor készen áll a kompresszor beszerelésére, oldja ki a lábakat a raklapról. Minden, a tárolótartályhoz csatlakoztatott lábhoz egy csavar [1] van rögzítve a raklaphoz, ahogy a képen látható.

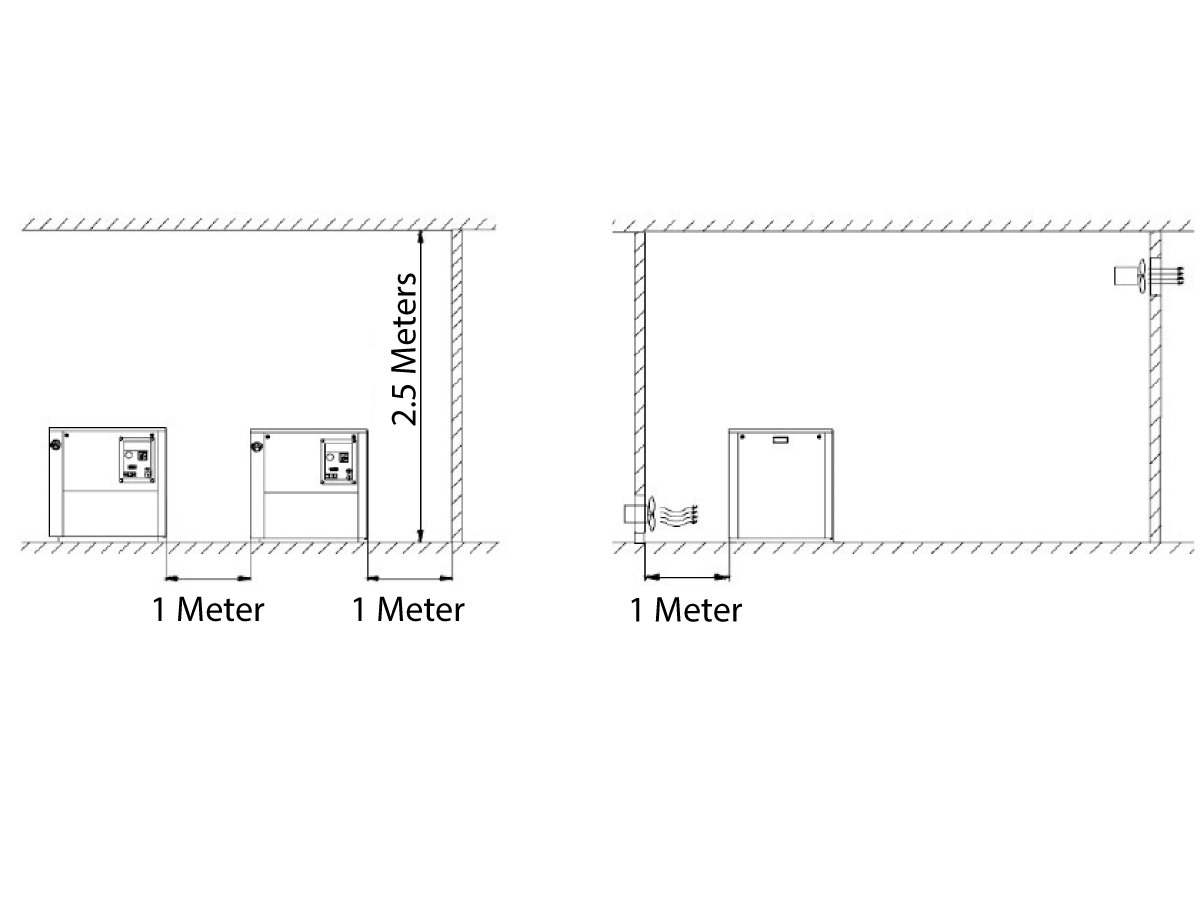

A képen az ajánlott szellőzés és a kompresszor hatékony működéséhez szükséges minimális térköz látható.

• Legalább 3 láb (1 méter) [1] távolság a kompresszorok között, valamint a kompresszorok oldalai és bármely fal között, a képen látható módon.
• A kompresszornak legalább 8,2 láb (2,5 méter) mennyezeti térközzel rendelkező területen kell lennie [2].
• Legalább 3 láb (1 méter) [3] távolság a kompresszor előtt vagy mögött lévő falaktól, hogy könnyen szervizelhető legyen.

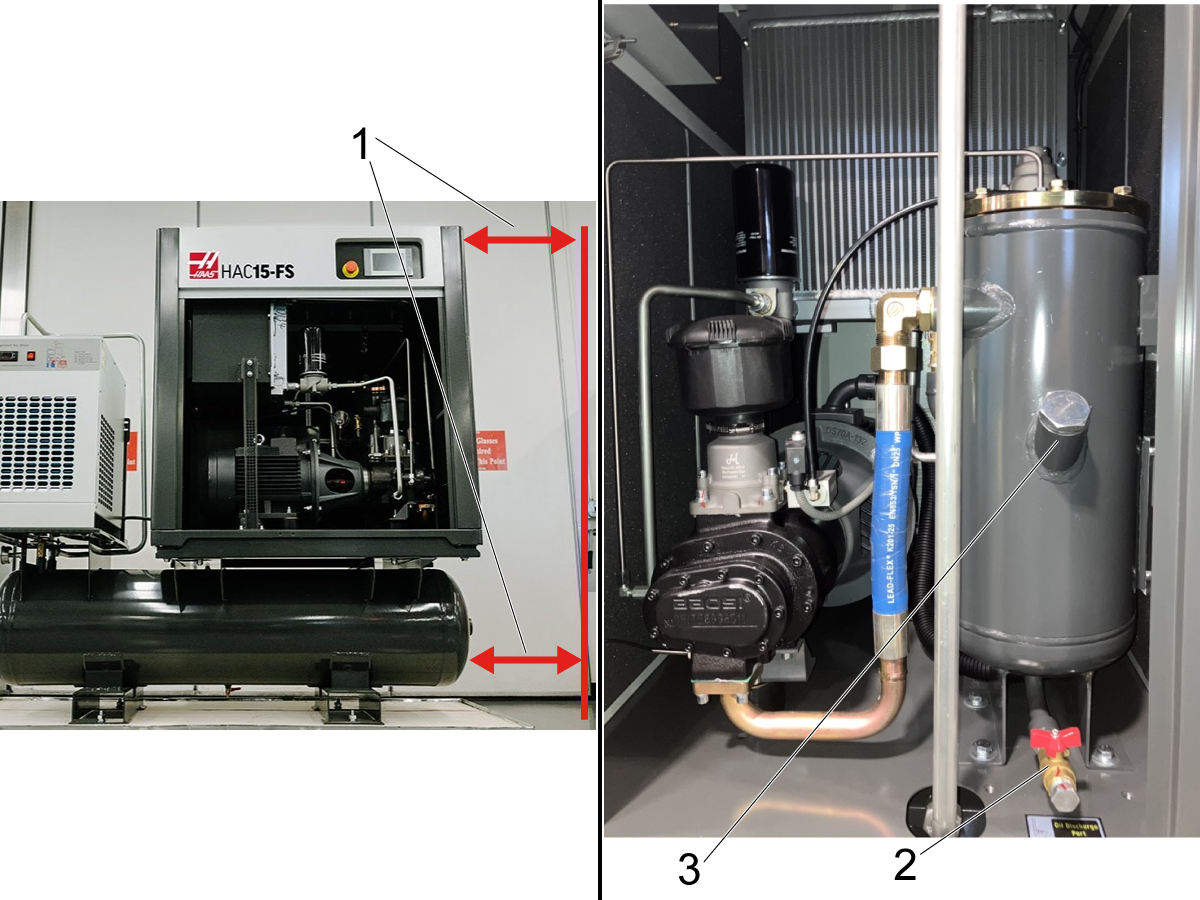

A kompresszor helyének meghatározásakor legalább 3 láb (1 m) szabad térnek kell lennie a kompresszor jobb oldalán [1].

Megjegyzés: Ez azért szükséges, hogy az olajleeresztő nyílás [2] és az olajbeszívó nyílás [3] könnyen hozzáférhető legyen az olajcsere végrehajtásakor.

 Fontos: A légkompresszorban olaj található az olajtartályban. A légkompresszorhoz mellékelt olaj az első karbantartási olajcseréhez tartozik. A kompresszort nem kell olajjal feltölteni a telepítéskor.

Vezesse egy ürítőtartályhoz [6] a fekete légvezetékeket [1], amelyek az olaj-víz elválasztókhoz [2] csatlakoznak.

Fontos: Az olaj-víz elválasztókon található piros golyósszelepeket [3] hetente kézileg ki kell nyitni a víz leeresztéséhez. A leeresztőszelepeket teljesen le kell zárni a kompresszor használatakor.

Vezesse az elválasztókból érkező légvezetékeket az időzítőszelephez [5] csatlakozó elosztócsőhöz [4]. Vezesse az elosztócső kimeneti vezetékét [7] egy ürítőtartályhoz [6]. Az időzítő leeresztés konfigurálásának részleteit lásd a 3.1 Üzemeltetés részben.

Csatlakoztasson egy légvezetéket a képen látható sűrített levegő szűrő [1] kimenetéhez.

Megjegyzés: A légvezetéknek a szűrőhöz való csatlakoztatásához szükséges csatlakozó menete a szűrőbetét címkéjén [2] van meghatározva.

A HAC15-FS és HAC15-VS kompresszorok menettípusa RC-3/4" menet [2].

Figyelmeztetés: A kompresszornak földcsatlakozással kell rendelkeznie, amikor a tápegységhez csatlakoztatja. A kompresszor csatlakoztatása a tápegységhez veszélyes, és csak szakképzett személyzet végezheti.

A légkompresszor áramellátáshoz való csatlakoztatásához győződjön meg arról, hogy a megfelelő tápegységet használja-e.

Ellenőrizze, hogy a bejövő feszültség megfelel-e a műszaki adatokat tartalmazó táblázatban szereplő légkompresszor elektromos műszaki adatainak. A kompresszor lehet 220 VAC / 3 fázisú vagy 380 VAC / 3 fázisú.

Megjegyzés: A képen látható műszaki adattábla 380 VAC [1]-ra vonatkozik, mivel ez az európai verzió. Az Egyesült Államokban a kompresszorok 220 VAC feszültségre készülnek, de a bemenő táp csatlakoztatása előtt ellenőrizze a műszaki adattáblát.

Vezesse a tápegység pigtail hosszabbítókábelét a burkolatlemezhez a fő kompresszoregység bal oldalán, a sűrített légszárító mögött.

Megjegyzés: A tápkábel csatlakozónyílása a képen látható. Van egy „Power Inlet” [1] címkével ellátott matrica, amely segít megtalálni, hogy hol kell a kábelt a burkolaton keresztül táplálni [2].

Távolítsa el a hátsó burkolatlemezt, hogy hozzáférjen az elektromos szekrényhez. Az elektromos szekrény biztonsági üvegtáblával rendelkezik, amelyet el kell távolítani az elektromos végződések eléréséhez.

Lazítsa meg a [1] biztonsági üveget rögzítő szárnyas anyákat.

Távolítsa el az üveget és vezesse át a tápegység hosszabbítókábelét az oldalsó porton.

FIGYELMEZTETÉS: Ne végezzen elektromos csatlakozásokat a hosszabbítókábellel, amelyet a tápegységhez csatlakoztat. Mielőtt a következő a lépésben ismertetett kapcsolatokat létrehozná, győződjön meg arról, hogy a vezeték le van választva.

Változtatható sebességű kábelek:

Csatlakoztassa a tápegység pigtail kábel [1] L1 [2], L2 [3], and L3 [4] vezetékeit az elektromos szekrény megfelelő végződéseihez.

Miután meggyőződött arról, hogy ezek a vezetékek biztonságosan csatlakoznak, és a földelővezeték [5] is fel van szerelve, csatlakoztassa a pigtail kábelt a tápegység forráskábeléhez.

Megjegyzés: Ez a kép azt mutatja, hogy hol kell elektromos csatlakozásokat létrehozni egy egysebességes légkompresszoron. A változtatható fordulatszámú kompresszorok elektromos csatlakozásait lásd a következő lépésben.

Egysebességes huzalozás:

Vezesse át a tápkábel rövid szakaszát a tápcsatlakozó nyíláson. Ezután csatlakoztassa a vezetékeket a tápkábel rövid szakaszához.

Megjegyzés: A kábelezés ugyanaz, mint a változtatható sebességű kompresszornál az előző lépésben. Az elektromos kapcsok helye különbözik a kompresszorok között.

Csatlakoztassa az L1 [1], L2 [2], L3 [3] és a földelő [4] vezetékeket a bejövő tápkábelről a terminálhoz.

Miután a csatlakozásokat a terminálon elvégezte és ellenőrizte, csatlakoztassa a rövid tápkábelt a tápegységhez.

A kézikönyv e fejezete a Haas légkompresszor - 30HP telepítéséről tartalmaz részleteket. Ez a fejezet a telepítés előtti óvintézkedésekről, a telepítési követelményekről és az elektromos telepítési követelményekről ad tájékoztatást mind a fix, mind a változó sebességű változatok esetében.

Mozgassa a légkompresszort a lehető legközelebb a beszerelési helyhez, mielőtt kivenné a kompresszort a védőcsomagolásból. A kompresszor mozgatásának megkönnyítése érdekében hagyja a palettához rögzítve.

Amikor készen áll a kompresszor beszerelésére, oldja ki a lábakat a raklapról. Minden, a tárolótartályhoz csatlakoztatott lábhoz egy csavar [1] van rögzítve a raklaphoz, ahogy a képen látható.

A képen az ajánlott szellőzés és a kompresszor hatékony működéséhez szükséges minimális térköz látható.

• Legalább 3 láb (1 méter) [1] távolság a kompresszorok között, valamint a kompresszorok oldalai és bármely fal között, a képen látható módon.
• A kompresszornak legalább 8,2 láb (2,5 méter) mennyezeti térközzel rendelkező területen kell lennie [2].
• Legalább 3 láb (1 méter) [3] távolság a kompresszor előtt vagy mögött lévő falaktól, hogy könnyen szervizelhető legyen.

A kompresszor helyének meghatározásakor legalább 3 láb (1 m) szabad térnek kell lennie a kompresszor jobb oldalán [1].

Megjegyzés: Ez azért szükséges, hogy az olajleeresztő nyílás [2] és az olajbeszívó nyílás [3] könnyen hozzáférhető legyen az olajcsere végrehajtásakor.

 Fontos: A légkompresszorban olaj található az olajtartályban. A légkompresszorhoz mellékelt olaj az első karbantartási olajcseréhez tartozik. A kompresszort nem kell olajjal feltölteni a telepítéskor.

Vezesse egy ürítőtartályhoz [6] a fekete légvezetékeket [1], amelyek az olaj-víz elválasztókhoz [2] csatlakoznak.

A golyósszelepet mindig hagyja nyitva a tartály alján. Ezt csak akkor kell bezárni, ha a hálószűrőn karbantartást végez közvetlenül a golyós szelep után.

Fontos: Az olaj-víz elválasztókon található piros golyósszelepeket [3] hetente kézileg ki kell nyitni a víz leeresztéséhez. A leeresztőszelepeket teljesen le kell zárni a kompresszor használatakor.

Vezesse az elválasztókból érkező légvezetékeket az időzítőszelephez [5] csatlakozó elosztócsőhöz [4]. Vezesse az elosztócső kimeneti vezetékét [7] egy ürítőtartályhoz [6]. Az időzítő leeresztés konfigurálásának részleteit lásd a 3.1 Üzemeltetés részben.

Csatlakoztasson egy légvezetéket a képen látható sűrített levegő szűrő [1] kimenetéhez.

Megjegyzés: A légvezetéknek a szűrőhöz való csatlakoztatásához szükséges csatlakozó menete a szűrőbetét címkéjén [2] van meghatározva.

A HAC30-FS kompresszor menettípusa  RC 1-1/2" menet [2]. Beszereléskor ellenőrizze a szűrőbetéten.

Figyelmeztetés: A kompresszornak földcsatlakozással kell rendelkeznie, amikor a tápegységhez csatlakoztatja. A kompresszor csatlakoztatása a tápegységhez veszélyes, és csak szakképzett személyzet végezheti.

A légkompresszor áramellátáshoz való csatlakoztatásához győződjön meg arról, hogy a megfelelő tápegységet használja-e.

Ellenőrizze, hogy a bejövő feszültség megfelel-e a műszaki adatokat tartalmazó táblázatban szereplő légkompresszor elektromos műszaki adatainak. A kompresszor lehet 220 VAC / 3 fázisú vagy 380 VAC / 3 fázisú.

Megjegyzés: A képen látható műszaki adattábla 220 VAC [1]-ra vonatkozik, mivel ez az USA-beli verzió. Az európai kompresszorok 380 VAC-hoz készülnek. Ellenőrizze a műszaki adattáblát, mielőtt csatlakoztatja a bejövő tápellátást.

Vezesse a tápegység pigtail hosszabbítókábelét a burkolatlemezhez a fő kompresszoregység bal oldalán, a sűrített légszárító mögött.

Megjegyzés: A tápkábel csatlakozónyílása a képen látható. Van egy „Power Inlet” [1] címkével ellátott matrica, amely segít megtalálni, hogy hol kell a kábelt a burkolaton keresztül táplálni [2].

Távolítsa el a hátsó burkolatlemezt, hogy hozzáférjen az elektromos szekrényhez. Az elektromos szekrény biztonsági üvegtáblával rendelkezik, amelyet el kell távolítani az elektromos végződések eléréséhez.

Lazítsa meg a [1] biztonsági üveget rögzítő szárnyas anyákat.

Távolítsa el az üveget és vezesse át a tápegység hosszabbítókábelét az oldalsó porton.

FIGYELMEZTETÉS: Ne végezzen elektromos csatlakozásokat a hosszabbítókábellel, amelyet a tápegységhez csatlakoztat. Mielőtt a következő a lépésben ismertetett kapcsolatokat létrehozná, győződjön meg arról, hogy a vezeték le van választva.

Csatlakoztassa a tápegység pigtail kábel L1 [1], L2 [2], and L3 [3] vezetékeit az elektromos szekrény megfelelő végződéseihez.

Miután meggyőződött arról, hogy ezek a vezetékek biztonságosan csatlakoznak, és a földelővezeték [4] is fel van szerelve, csatlakoztassa a pigtail kábelt a tápegység forráskábeléhez.

Megjegyzés: Ez a kép azt mutatja, hogy hol kell elektromos csatlakozásokat létrehozni egy egysebességes légkompresszoron. A változtatható fordulatszámú kompresszorok elektromos csatlakozásait lásd a következő lépésben.
