Ez az eljárás bemutatja, hogyan kell kicserélni a HSD orsót.

Ez a dokumentum az alábbi részekre vonatkozik:

• 93-3385  ORSÓ SZERELVÉNY HSK F63 HSD SVC KÉSZLET
• 93-3388  ORSÓ SZERELVÉNY A63 HSD SVC KÉSZLET

Az eljárás megkezdése előtt végezze el a következő lépéseket:

• Takarítsa el a forgácsot.
• Győződjön meg arról, hogy minden éles szerszámot eltávolított és/vagy a munkaterülettől távolabb helyezkedett el.

FIGYELEM: Az orsó garanciális cseréjekor ügyeljen arra, hogy a régi rész visszakerül a cserealkatrészbe, vagy érvényteleníteni lehessen a jótállást.

Távolítsa el a fedéllemezt a B tengely törzséről.

Léptesse a tengelyt az asztal közepére, vagy egy olyan területre, ahol a munka az asztal felületén fejeződik be.

Ha az X és Y tengely a helyén van, léptesse a B tengelyt 90°-kal és C tengelyt úgy, hogy az orsó a munkaterület felé nézzen.

Fatömb vagy hasonló eszköz segítségével léptesse lefelé a Z tengelyt, hogy az orsószerelvényt a -ra nyugtassa, éppen annyira, hogy az megtámasztja az orsóházat.

Kapcsolja ki a gépet, és helyezzen el egy biztonsági Kizárás címkét az áramforráson.

 Távolítsa el az orsóhűtő hűtőfolyadékának kimeneti vezetékét a szivattyúegységről, és fújjon át levegőt a vezetéken, hogy eltávolítsa a vezetékekben lévő felesleges hűtőfolyadékot. Ezzel megelőzhető, hogy a hűtőfolyadék beszivárogjon a motorházba.

Hűtőberendezés helye:

VR sorozat – a gép hátulján, az oszlop oldalán található

GM sorozat – a hídszerelvényen található

Vágja el a kábelt a B tengely burkolatpaneljéhez rögzítő összes vezetékkötözőt.

Távolítsa el a négy csavart az orsómotor csatlakozási csatlakozójából.

Távolítsa el a hat csavart B tengely motor fedőlemezét, és húzza ki az utat a B tengely burkolatából. Ez felfedi az orsómotor kábelét; föld- és hordócsatlakozók kódolókhoz és kapcsolókhoz

Távolítsa el a motor csatlakozódobozából a motortartó lemez fedeléhez vezető négy csavart.

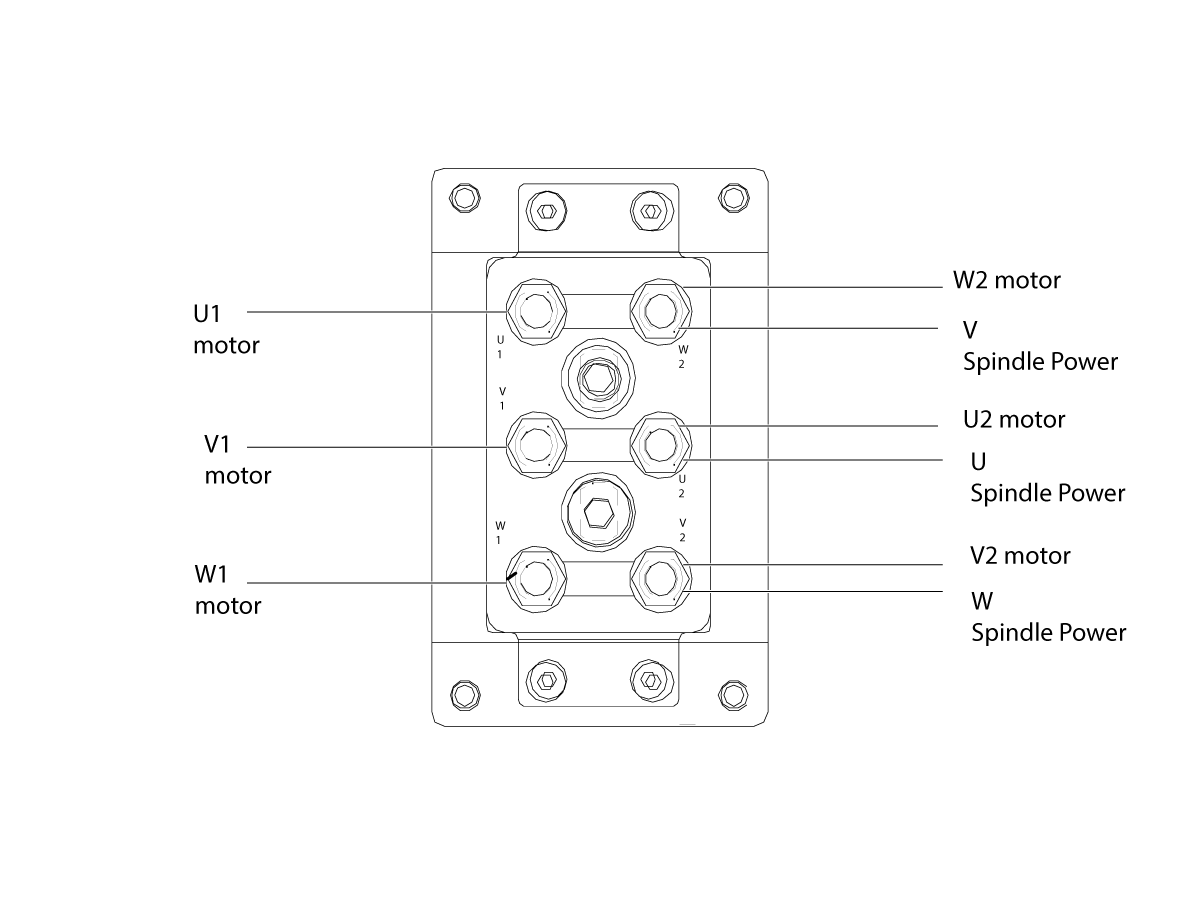

A sablon segítségével jelölje meg a motor/vektorhajtás  vezetékeinek konfigurációját, hogy az új orsó beszerelésekor a következőt kövesse: .

Ha a B tengely motorburkolati lemezét eltávolította, akkor ezzel szabaddá teszi az orsómotor kábelét; földi és hordós csatlakozókat kódolókhoz és kapcsolókhoz.

Távolítsa el a földelőkábelek és a kondenzátor csavarját [1].

Távolítsa el a hat anyát [2] a motorvezeték kapcsairól, és távolítsa el a motorkábel lábait a sorkapocsról.

Megjegyzés: Lehet, hogy az érzékelőkábelre kondenzátor van felszerelve, a vezetékek nagyon törékenyen tolódnak át a középső furaton

Ha a kábelek és a hordócsatlakozók szabadon csatlakoznak, távolítsa el a hat csavart az orsóbilincsekből.

Óvatosan húzza le az orsószerelvényt a tartólemezről, ügyelve arra, hogy az O-gyűrűk ne essenek ki a helyéről.

Az orsót a szerelőlapról kihúzva a következő sorrendben vezesse át az orsó vezetékezését a B tengely középső furatán:

1. Motorvezetékek/földelés
2. Érzékelő csatlakozó / kondenzátor
3. Kódoló csatlakozója

Megjegyzés: Lehet, hogy az érzékelőkábelre nincs kondenzátor felszerelve, a vezetékek nagyon törékenyen tolódnak át a középső furaton

Figyelmeztetés: Az orsó  garanciális cseréjekor ügyeljen arra, hogy a régi rész visszakerül a cserealkatrészbe, vagy érvényteleníteni lehessen a jótállást.

Tisztítsa meg és vizsgálja meg a csereorsót, hogy nem sérült-e meg.

Tisztítsa meg és ellenőrizze, hogy az orsó rögzítőlemeze nem sérült-e, és ellenőrizze, hogy az összes O-gyűrű [2] és illesztőcsap [1] a helyén van-e.

  A középső O-gyűrű [3] szét van törve, és nem kell cserélni, kivéve, ha az O-gyűrű sérült.

Egy fatömb vagy hasonló eszköz segítségével óvatosan vezesse át a kódoló csövének csatlakozóját, a jelcsövének csatlakozóját és a kábelt az orsó rögzítőlemezének középső furatán.

Rögzítse az orsót a rögzítőlemezen az orsóbilincsek és a szerelvények felszerelésével.

Megjegyzés:  Lehet, hogy az érzékelőkábelre kondenzátor van felszerelve, a vezetékek nagyon törékenyen tolódnak át a középső furaton

Az eltávolítási folyamat 5. lépésében szereplő huzalozási konfigurációs feljegyzés segítségével csatlakoztassa újra a motorkábeleket [1], a hordócsatlakozót [3] és a földelőkábeleket [2].

Szerelje vissza a motorkábel csatlakozódobozát a motorburkolati lemezre, és szerelje vissza a motorburkolati lemezt a B tengely testére. Kötőkötözőkkel rögzítse a kábelt a motor fedőlemezéhez.

A B tengely, a fedőlap beszerelése előtt kapcsolja be és nullponti visszatérítéssel tesztelje az orsó működését.

Tesztelje a következőt:

1. Az orsó nem működik úgy, hogy NINCS SZERSZÁM a kúpban
2. A TRP kapcsolók megfelelően működnek
3. Ha a szerszám a kúpban van, akkor az orsót futtassa le, hogy ellenőrizze a helyes tájolást és fordulatszámot.

 Ha bármilyen probléma merül fel a következő teszttel kapcsolatban, forduljon a Haas szervizhez

Amikor az összes teszt befejeződött, szerelje fel a B tengely fedőlemezét
