Tento postup zobrazuje, ako opraviť zarovnanie zostavy koníka [1] s osou Z [2].

Postup  zobrazenia zón zarovnania sústruhu na meranie  paralelnosti koníka s osou Z nájdete v častiST. Ak je potrebné vykonať opravu koníka, postupujte podľa postupu.

Zaznamenajte stupeň vychýlenia a smer chyby pre hornú časť tyče a bočnú stranu tyče.

1. Povoľte len (4) skrutky, aby ste mohli vymeniť podložky v nasledujúcich krokoch.

2. Odstráňte prednú podložku.

Poznámka: Poznámka:Pripojený hydraulický valec alebo motor spôsobí naklonenie koníka dozadu. To vám umožní odstrániť podložku.

3. Vymeňte podložku za podložku rôznej hrúbky, aby ste opravili zarovnanie.

Poznámka: V prípade veľkostí podložiek si  pozrite:Kontrolný zoznam  súprav podložiek – sústruhy ST.

4. Otočte skrutku zdviháka v smere hodinových ručičiek o malú hodnotu, aby ste zdvihli odliatok koníka, alebo použite tiahlo na zdvihnutie odliatku.

1. Na korekciu zarovnania nahraďte zadnú podložku podložkou inej hrúbky.

  Poznámka: V prípade veľkostí podložiek si  pozrite:Kontrolný zoznam  súprav podložiek – sústruhy ST.

2. Otočením skrutky zdviháka proti smeru hodinových ručičiek spustíte odliatok.

3. Utiahnite na približne polovicu špecifikovaného uťahovacieho momentu (4) skrutiek pre odliatok koníka.

Poznámka: Hodnoty krútiaceho momentu si pozrite v  špecifikáciách krútiaceho momentu upínacieho prvku Haas.

4. Odmerajte zarovnanie v hornej časti zarovnávacieho nástroja a overte, či je zarovnanie správne. Ak je to správne, dotiahnite  (4) skrutky pre liatinový koník.

1. Uvoľnite (4) skrutky o malú hodnotu, aby ste mohli ovládať nastavenie v nasledujúcich krokoch.

Poznámka:  Po uvoľnení skrutiek ich dostatočne utiahnite, aby ste mohli nastavenie ovládať, ale udržiavajte ich dostatočne voľné, aby ste mohli upraviť zarovnanie. To je približne 7-14 Nm (5-10 ft-lb).

2. Utiahnite jednu skrutku na približne 27 Nm (20 ft-lb), aby ste ju mohli použiť ako otočný čap v nasledujúcich krokoch.

  Poznámka: Ponechajte otočnú skrutku uvoľnenú tak, aby sa odliatok mohol otáčať, ale dostatočne pevne utesniť, aby sa zabránilo nechcenému pohybu.

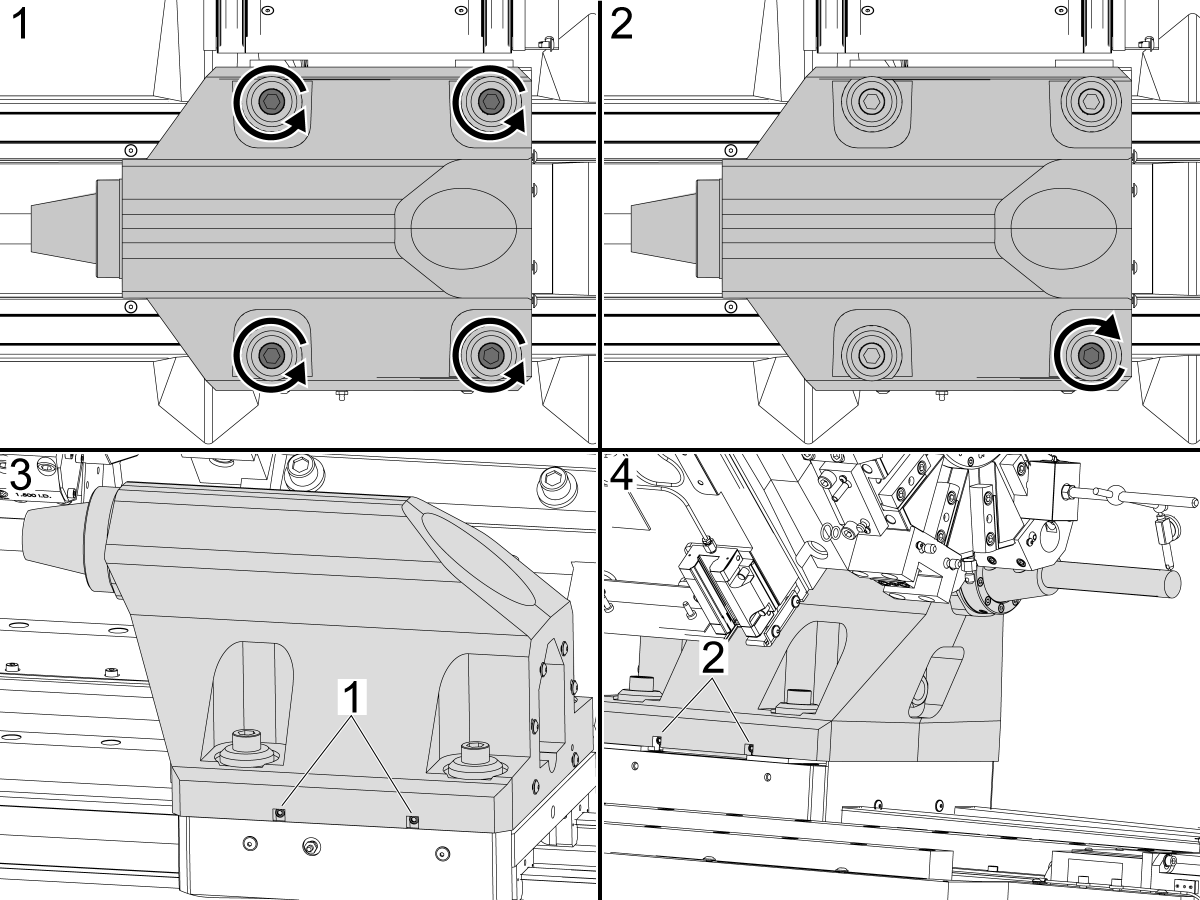

3. Vyhľadajte (4) skrutky zdviháka. V prednej časti sú dve skrutky zdviháka [3].

4. A vzadu sú dve skrutky zdviháka [2].

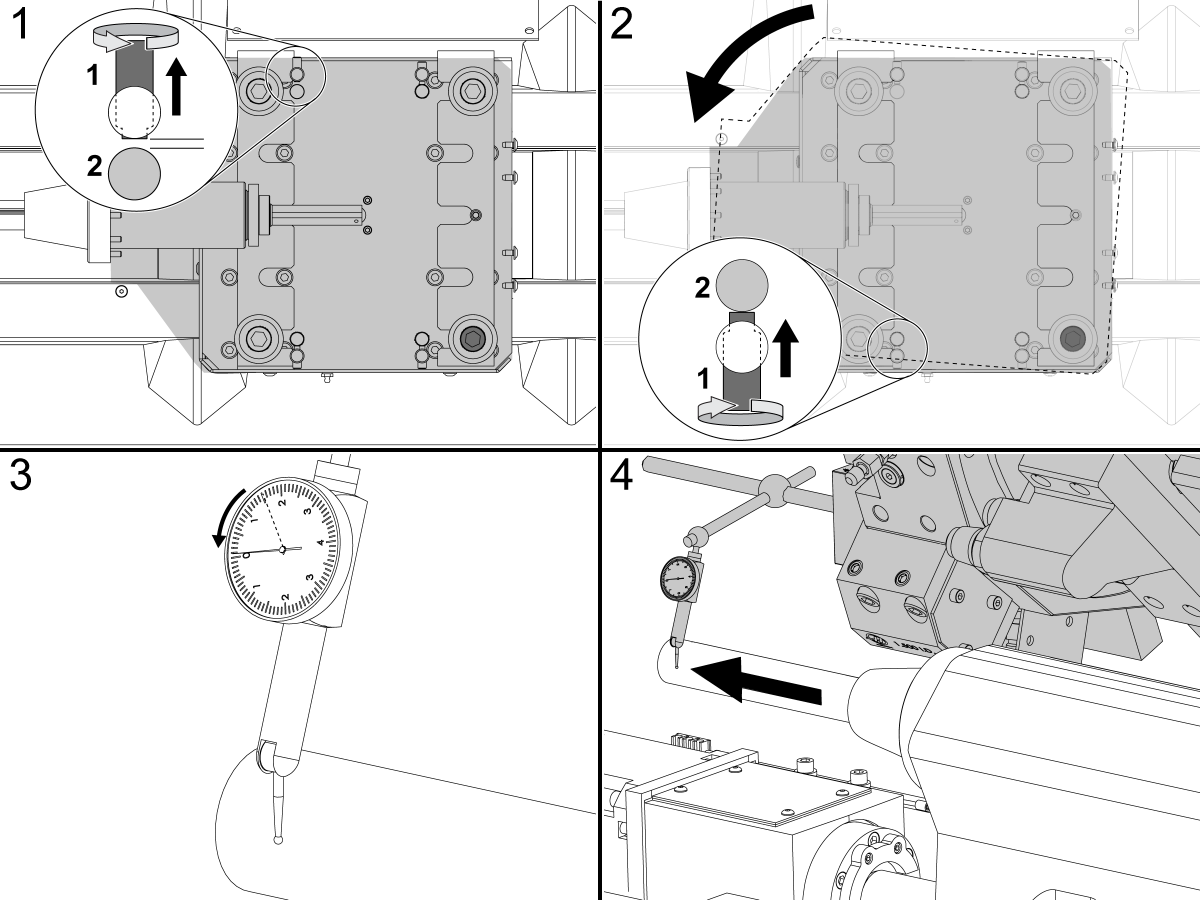

1.Otočením skrutky zdviháka proti smeru hodinových ručičiek vytvorte priestor medzi skrutkou zdviháka [1] a vodiacim kolíkom [2].

Poznámka:Tento príklad zobrazuje veľmi veľký priestor na ilustráciu. Je nepravdepodobné, že bude vaša úprava taká veľká.

2.Otočením protiľahlej skrutky zdviháka v smere hodinových ručičiek zatlačte skrutku zdviháka [1] proti vodiacemu kolíku [2] a potiahnite odliatok koníka za zarovnanie.

3.Nastavujte skrutky zdviháka, kým nebude zarovnanie správne.

4.Utiahnite (4) skrutky odliatku koníka do približne polovice špecifikovaného uťahovacieho momentu. Zmerajte zarovnanie na hornej a bočnej strane zarovnávacieho nástroja a overte, či je zarovnanie správne. Ak je to správne, dotiahnite (4) skrutky pre odliatok koníka.

Poznámka: Pre hodnoty krútiaceho momentu pozriŠpecifikácie krútiaceho momentu spoločnosti Haas.

Pozrite si  postup ST. indikujúce zóny zarovnania sústruhu na meranie koníka rovnobežnosti osi Z s osou B.
