Turret Indexer Assembly - Clamp Switch Unclamp Switch - Adjustment -ST-20/55

Головна сторінка обслуговування Практичні інструкції Вузол поворотно-ділильного столу з револьверною головкою — перемикач затискання / перемикач звільнення — регулювання — ST-20/55
Recently Updated Last updated: 03/11/2024

Вузол поворотно-ділильного столу з револьверною головкою — перемикач затискання / перемикач звільнення — регулювання — ST-20/55


Застосовується до верстатів з: Червень 2014 року_

Вузол поворотно-ділильного столу з револьверною головкою — перемикач затискання / перемикач звільнення — регулювання — ST-20/55

- Перейти до розділу - 1. Introduction 2. Turret - Fully Clamped Check (3 кроки(-ів)) 3. Clamp/Unclamp Switch Adjustment Check (4 кроки(-ів)) 4. Clamp/Unclamp Switch Adjustment (7 кроки(-ів)) Back to Top

Introduction

У цій процедурі описано, як правильно відрегулювати перемикач затискання (підключення) та перемикач звільнення (відключення) на револьверній головці. Ця процедура застосовується до моделей ST-20-35Y, DS-30/Y/SS/SSY.

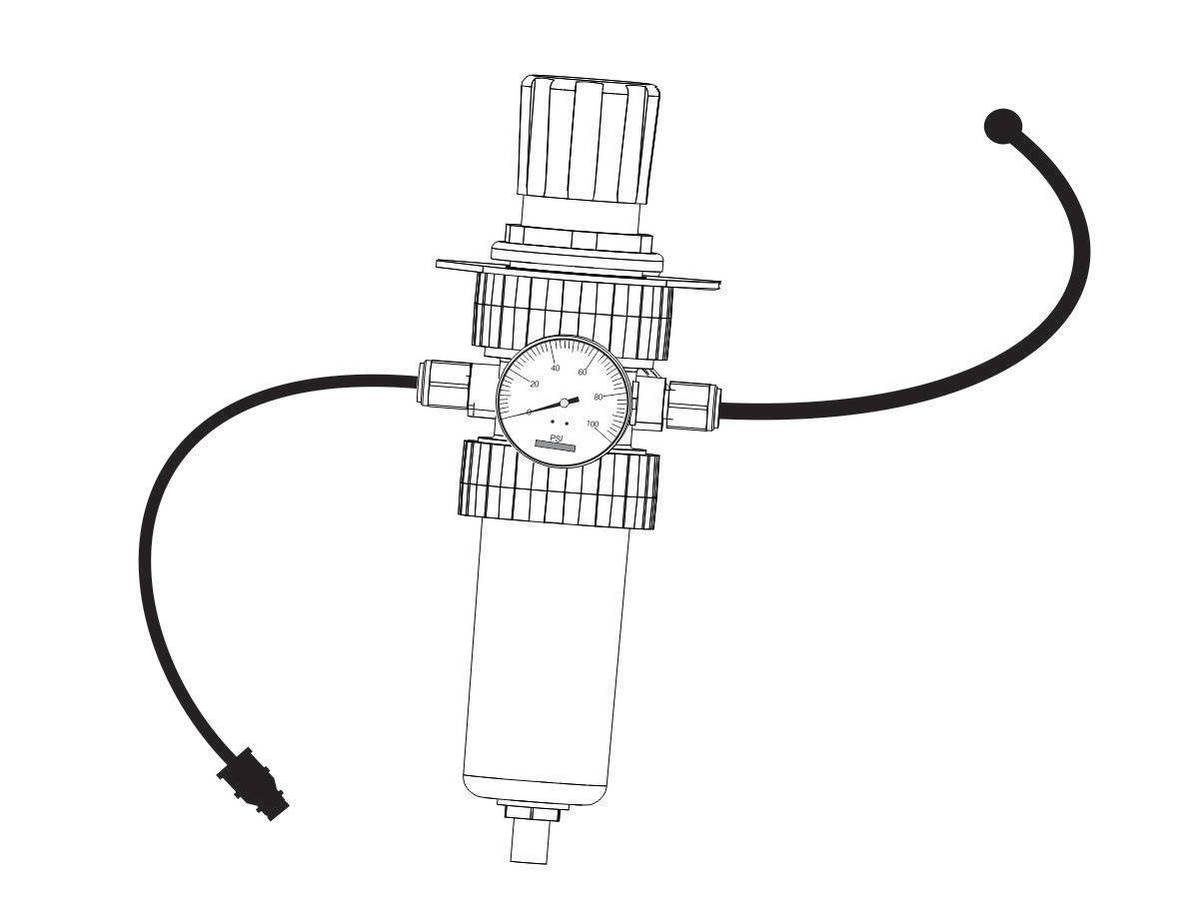

Необхідні інструменти: блок регулятора повітря

  • 1 Регулятор повітря: (Н/Д 53-0101)
  • 3 фітинги: (Н/Д 58-1693)
  • 1 фітинг редуктора: (Н/Д 58-3665)
  • 1 фітинг швидкого з'єднання: (н/д 58-3710)
  • 1 з’єднувальна муфта: (н/д 58-0577)
  • 10 футів поліуретанового шлангу 1/2" ЗД (н/д 58-0730)

Turret - Fully Clamped Check

1

Щоб револьверна головка перебувала в повністю затиснутому (підключеному) положенні

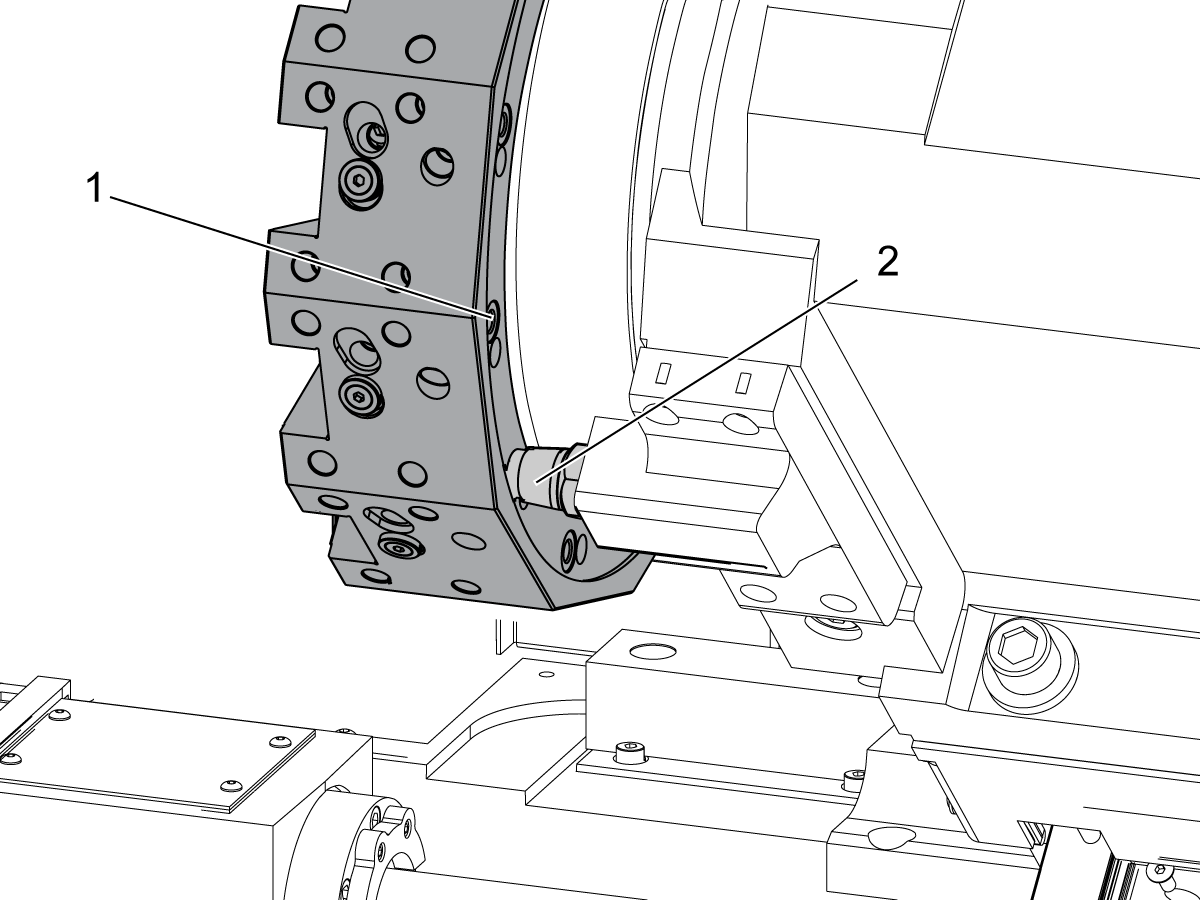

Зверніть увагу на форсунку подавання охолоджувальної рідини на револьверну головку [2].

Переконайтеся, що форсунка подавання охолоджувальної рідини на револьверну головку під'єднана до отвору подавання охолоджувальної рідини [1] на задній панелі револьверної головки.

2

Змініть налаштування 7 на OFF (ВИМКНЕНО).

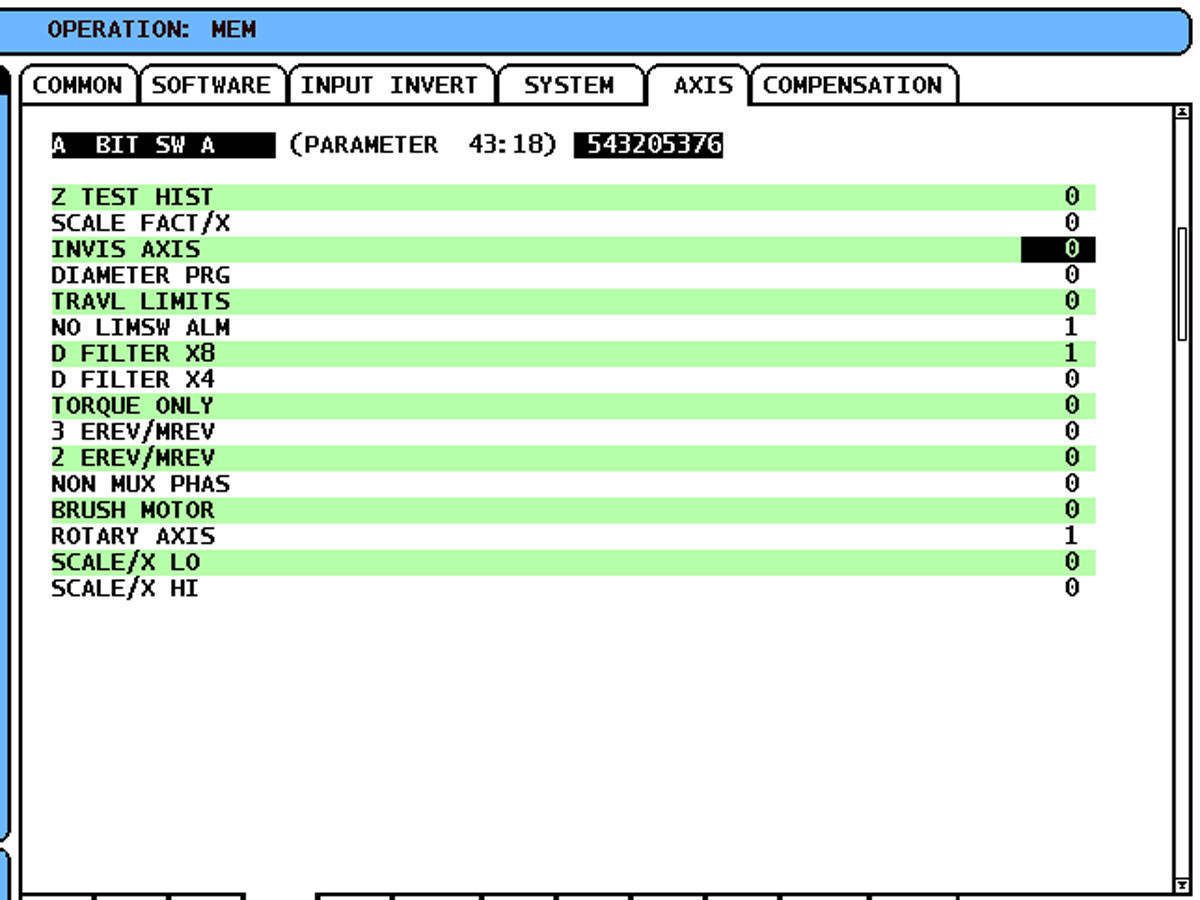

Змініть параметр 43:18 INVIS AXIS (НЕВИДИМА ВІСЬ) на 0.

3

Натисніть клавішу [HANDLE JOG].

Натисніть [.0001/.1].

Натисніть [CURNT COMDS].

Натискайте клавішу [PAGE DOWN], доки не відобразиться екран POSITION.

Переміщуйте вісь А в позитивному напрямку (+), поки значення LOAD не зміниться від 0% до 4%.

Переміщуйте вісь А в негативному (-) напрямку, поки значення LOAD не зміниться до 4% у протилежному напрямку.

Переміщуйте вісь А в позитивному напрямку (+), поки значення LOAD не зміниться від 4% до 0%.

Якщо аварійні сигнали не відображаються, револьверна головка повністю затиснута (підключена).

Clamp/Unclamp Switch Adjustment Check

1

Встановіть індикатор переміщення у верхній частині корпусу. Відрегулюйте положення індикатора, доки кінчик індикатора не торкнеться задньої частини револьверної головки.

Переміщуйте індикатор у напрямку револьверної головки, доки індикатор не покаже приблизно 0,3" (8 мм). Примітка: Переконайтеся, що діапазон індикатора перевищує переміщення револьверної головки. Револьверна головка переміщується приблизно на 6 мм (0,25"), коли вона відключається («звільнюється»).

Встановіть індикатор циферблата на 0.

2

Приєднайте ввід регулятора подачі повітря до джерела повітря.

Знайдіть фітинг AIR UNCLAMP поруч з етикеткою AIR UNCLAMP на станині. Приєднайте вивід регулятора подачі повітря до фітинга AIR UNCLAMP.

3

Поверніть ручку регулювання, щоби повільно збільшити тиск.

Спостерігайте за показником Tool Turret Unl. (револьверну головку розблоковано) на сторінці DGNOS, поки ви повільно збільшуєте тиск.

Негайно зупиніться, коли значення Tool Turret Unl. зміниться до 1.

Зверніть увагу на індикатор.

Якщо перемикач звільнення відрегульовано правильно, індикатор показує значення від 0,170" (4,3 мм) до 0,175" (4,4 мм).

4

Повільно поверніть ручку, щоб зменшити тиск.

Спостерігайте за значенням T. Turret Locked (револьверну головку заблоковано) на сторінці DGNOS, поки ви повільно зменшуєте тиск.

Негайно зупиніться, коли значення T. Turret Locked зміниться до 1.

Зверніть увагу на індикатор.

Якщо перемикач затискання відрегульовано правильно, індикатор показує значення від 0,055" (1,4 мм) до 0,060" (1,5 мм).

Якщо перемикач затискання або звільнення не налаштовано належним чином, виконайте наступну процедуру ("ST/DS-20/25/30/35/Y — револьверна головка — перемикач затискання / перемикач звільнення — регулювання ").

Clamp/Unclamp Switch Adjustment

1

Встановіть індикатор переміщення у верхній частині корпусу. Відрегулюйте положення індикатора, доки кінчик індикатора не торкнеться задньої частини револьверної головки.

Переміщуйте індикатор у напрямку револьверної головки, доки індикатор не покаже приблизно 0,3" (8 мм). Примітка: Переконайтеся, що діапазон індикатора перевищує переміщення револьверної головки. Револьверна головка переміщується приблизно на 6 мм (0,25"), коли вона відключається («звільнюється»).

Встановіть індикатор циферблата на 0.

2

Приєднайте ввід регулятора подачі повітря до джерела повітря.

Знайдіть фітинг AIR UNCLAMP поруч з етикеткою AIR UNCLAMP на станині. Приєднайте вивід регулятора подачі повітря до фітинга AIR UNCLAMP.

3

Поверніть ручку регулювання, щоби повільно збільшити тиск.

Слідкуйте за індикатором під час збільшення тиску. Збільшуйте тиск, доки револьверна головка не переміститься на мінімум 0,170" (4,3 мм), але не більше 0,175" (4,4 мм).

4

Знайдіть (2) гвинти [1], які кріплять кронштейн перемикача звільнення.

Послабте (2) гвинти. Щоб відрегулювати регулювання, тримайте гвинти достатньо затягнутими.

Спостерігайте за показником Tool Turret Unl. на сторінці DGNOS.

Переміщуйте кронштейн, поки значення Tool Turret Unl. зміниться до 1.

Затягніть (2) гвинти [1].

5

Стежте за індикатором під час зменшення тиску.

Зменште тиск, доки револьверна головка не опиниться на відстані від 0,055" (1,4 мм) до 0,060" (1,5 мм) від положення повної фіксації.

6

Знайдіть (2) гвинти [1], які кріплять кронштейн перемикача затискання.

Послабте (2) гвинти. Щоб відрегулювати регулювання, тримайте гвинти достатньо затягнутими.

Спостерігайте за значенням T. Turret Locked на сторінці DGNOS.

Переміщуйте кронштейн, поки значення T. Turret Locked не зміниться до 1.

Затягніть (2) гвинти [1].

Виконайте процедуру "ST/DS-20/25/30/35/Y — револьверна головка — перемикач затискання / перемикач звільнення — перевірка регулювання".

 Примітка: У разі затискання (підключення) револьверної головки перемикач затискання може змінюватись (2) рази та спричинити аварійний сигнал. Якщо це станеться, повторіть процедуру регулювання. Але внесіть зміни до процедури, як зазначено нижче:

  • Для кроку 3 використовуйте 0,155" (3,9 мм) як альтернативу до значення 0,170" (4,3 мм) -0,175" (4,4 мм).
  • Для кроку 5 використовуйте 0,035" (0,89 мм) як альтернативу до значення 0,055" (1,4 мм) - 0,060" (1,5 мм).

Якщо це станеться, повідомте про це у відділ служби Haas Service.

7

Змініть налаштування 7 на ON (УВІМКНЕНО).

Змініть налаштування 43:18  INVIS AXIS (НЕВИДИМА ВІСЬ) на  0.

Recently Viewed Items

You Have No Recently Viewed Items Yet

Зворотний зв'язок
Haas Logo

美元价格不包括关税、报关费用、保险费、增值税及运费。
USD prices DO NOT include customs duty, customs fees, insurance, VAT, or freight.

人民币价格包含关税、报关费用、货运保险和增值税, 但不包括运费。
CNY prices include customs duty, customs fees, insurance, and VAT. DOES NOT include freight.

Ціни на доставку обладнання Haas

Ця ціна включає вартість доставки, експортні та імпортні мита, страхування та будь-які інші витрати, понесені під час доставки до місця у Франції, узгодженого з вами як покупцем. Жодні інші обов'язкові витрати не додаються до вартості доставки обладнання з ЧПУ Haas.

СЛІДКУЙТЕ ЗА ОСТАННІМИ ПОРАДАМИ ТА ТЕХНОЛОГІЯМИ HAAS…

Зареєструйтеся зараз!

HAAS TOOLING ПРИЙМАЄ ТАКЕ:

  • Обслуговування та підтримка
  • Власники обладнання
  • Замовити послугу
  • Посібники оператора
  • Деталі Haas
  • Запит на ремонт поворотного стола
  • Посібники з підготовки до встановлення
  • Інструменти для цеху
  • Збірка та ціна новинок Haas
  • Вироби в наявності
  • Прайс-лист Haas
  • Фінансування CNCA
  • Інформація про Haas
  • Заява DNSH
  • Кар’єра
  • Сертифікація та безпека
  • Зв’яжіться з нами
  • Історія
  • Умови та положення
  • Умови та положення Haas Tooling
  • Конфіденційність
  • Гарантія
  • Спільнота Haas
  • Програма сертифікації Haas
  • Haas Автоспорт
  • Фонд Gene Haas Foundation
  • Спільнота технічної освіти Haas [HTEC]
  • Події
  • Приєднатись до дискусії
  • Facebook
  • x
  • Flickr
  • YouTube
  • LinkedIn
  • Instagram
  • TikTok
© 2025 Haas Automation, Inc. – Інструменти для верстатів із ЧПУ

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

2800 Sturgis Rd., Oxnard, CA 93030 / Toll Free: 800-331-6746
Phone: 805-278-1800 / Fax: 805-278-2255
