Αυτή η διαδικασία θα σας δείξει πώς να εγκαταστήσετε το αυτόματο παράθυρο στα DC-1/2,  DM-1/2, DT-1/2, CM-1, Minimill και UMC-350.

Απαιτήσεις μηχανήματος:

• UMC-350 κατασκευής μετά τις 15/07/2022
• Το DT/DM κατασκευάστηκε μετά τις 17/11/2017
• Μηχανήματα CM-1 που κατασκευάστηκαν μετά τις 11/01/2023
• Μηχανήματα τύπου επανεκκίνησης MM/SMM/MM-EDU
• Μηχανήματα DC-1/DC-2

ΣΗΜΕΙΩΣΗ: Για μηχανήματα DT/DM, ελέγξτε το δεξί κάλυμμα περιβλήματος για τυχόν εγκοπές πάνω από το παράθυρο που απαιτείται για την εγκατάσταση. Εάν το κάλυμμα περιβλήματος δεν έχει εγκοπές, παραγγείλτε το 25-16096 ENCL ΠΛΕΥΡΙΚΟ ΠΑΡΑΘΥΡΟ RT DT/DM και αντικαταστήστε το κάλυμμα.

Ελάχιστο λογισμικό:

• 100.22.000.1000 ή ανώτερη

ΣΗΜΑΝΤΙΚΟ: Για να χρησιμοποιήσετε τους κωδικούς M M180 και M181 για να δώσετε εντολή στο αυτόματο παράθυρο, το μηχάνημα πρέπει να πληροί τις ακόλουθες προϋποθέσεις:

• Δεν έχει ενεργοποιηθεί επιλογή αυτοματισμού στον πίνακα ελέγχου Haas (φορτωτής τεμαχίων, ρομπότ ή συλλογή παλετών)
• Η περίφραξη ασφαλείας, ο σαρωτής περιοχής ή η κουρτίνα φωτός είναι συνδεδεμένα στο μηχάνημα.
• Οι παράμετροι ασφαλείας του πλευρικού αυτοματισμού πρέπει να εφαρμοστούν στη διαμόρφωση του μηχάνημα. (93-1000996 - Απαιτείται κιτ παραμέτρων ασφαλείας πλευρικού αυτοματισμού εάν προστεθεί η επιλογή σε υπάρχον μηχάνημα.)

Σημείωση: Εάν είναι ενεργοποιημένος οποιοσδήποτε τύπος επιλογής αυτοματισμού που προσφέρεται από τη Haas στο μηχάνημα, οι κωδικοί M δεν μπορούν να χρησιμοποιηθούν για τη λειτουργία του αυτόματου παραθύρου.

Σημείωση: Αυτή η διαδικασία καλύπτει την εγκατάσταση δύο διαφορετικών τύπων κιτ αυτόματων παραθύρων. Ο ένας τύπος χρησιμοποιεί διπλούς αισθητήρες εγγύτητας και ο άλλος τύπος χρησιμοποιεί διπλούς αισθητήρες μαγνητικού σφιγκτήρα. Ανατρέξτε στον παρακάτω πίνακα για να δείτε ποιος τύπος κιτ αυτόματου παραθύρου είναι συμβατός με κάθε μηχάνημα.

 Σημαντικό: Το αυτόματο παράθυρο είναι συμβατό μόνο όταν ο συμπυκνωτής σταγονιδίων ή η εξάτμιση του περιβλήματος του μηχανήματος περιστρέφεται κατά 90 μοίρες. Ανατρέξτε στην ενότητα ΣΥΜΠΥΚΝΩΤΗΣ ΣΤΑΓΟΝΙΔΙΩΝ - ΕΓΚΑΤΑΣΤΑΣΗ ή ΕΞΑΤΜΙΣΗ ΠΕΡΙΒΛΗΜΑΤΟΣ - ΕΓΚΑΤΑΣΤΑΣΗ.

Για μηχανήματα της σειράς DC-Series:

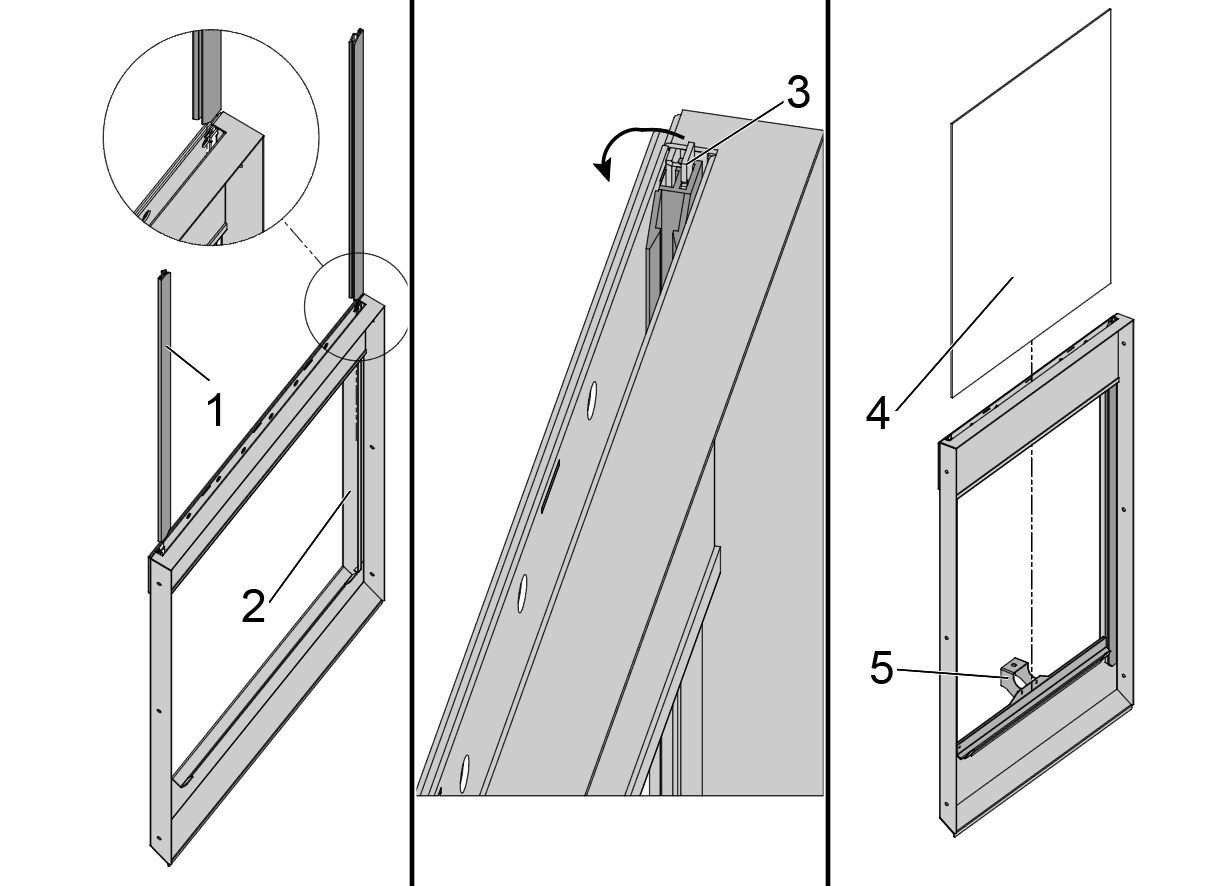

Σύρετε τους δύο οδηγούς παραθύρου [1] στο κάλυμμα περιβλήματος του πλευρικού παραθύρου [2].

Για να ασφαλίσετε τους οδηγούς παραθύρου στη θέση τους, λυγίστε τις γλωττίδες [3] που εξέχουν στο επάνω μέρος του καλύμματος περιβλήματος πάνω από τους οδηγούς παραθύρου για να τους ασφαλίσετε στη θέση τους.

Σύρετε το παράθυρο [4] από πάνω στους οδηγούς [1] και ελέγξτε ότι το παράθυρο ολισθαίνει εύκολα μέσα από τους οδηγούς και μπορεί να ευθυγραμμιστεί με τον βραχίονα ανύψωσης παραθύρου [5] .

Σημαντικό: Μην στερεώσετε τον βραχίονα ανύψωσης [5] στο παράθυρο αυτή τη στιγμή. Αυτό θα γίνει αργότερα στη διαδικασία.

Για μηχανήματα της σειράς DC-Series:

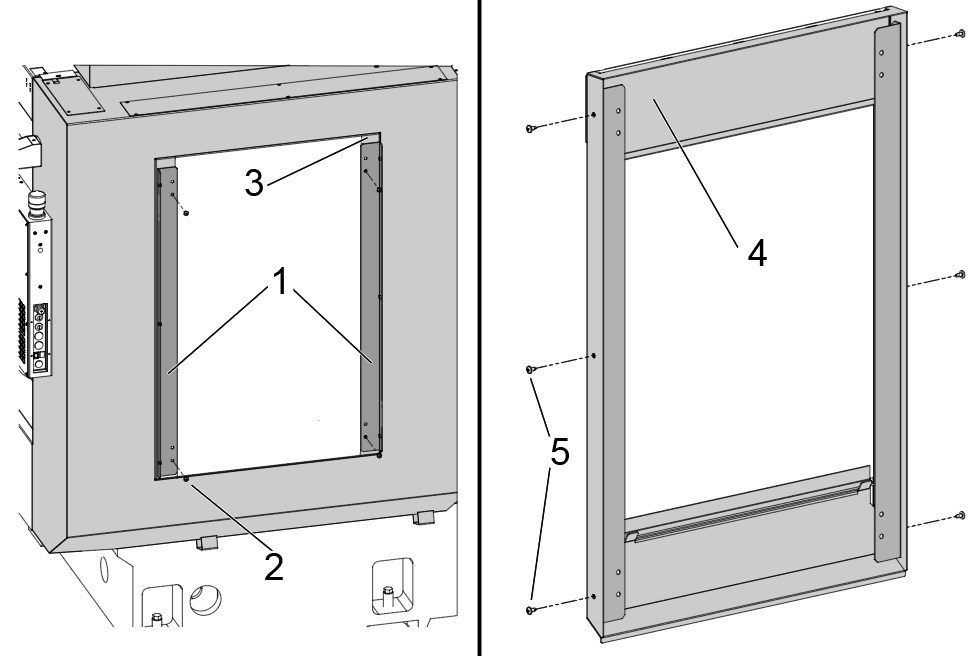

Πάρτε τα πάνελ έδρασης αυτόματου παραθύρου [1] και στερεώστε τα στο περίβλημα DC-1 [3] όπως φαίνεται στην αριστερή εικόνα.

Στερεώστε το πάνελ παραθύρου [4] στα πάνελ έδρασης [1] χρησιμοποιώντας τους 6 συνδετήρες FBHCS [5] που περιλαμβάνονται στο κιτ.

Σημείωση: Η δεξιά εικόνα δείχνει την έδραση του πάνελ παραθύρου από την οπτική γωνία του εσωτερικού του μηχανήματος. Βεβαιωθείτε ότι τα πάνελ έδρασης [1] είναι στραμμένα προς τη σωστή κατεύθυνση.

Για μηχανήματα της σειράς DC-Series:

Το συγκρότημα κυλίνδρου ανύψωσης για το αυτόματο παράθυρο DC-1 είναι το ίδιο με αυτόματα παράθυρα σε άλλα μηχανήματα.

Ανατρέξτε στις παρακάτω ενότητες για τον τρόπο εγκατάστασης του κυλίνδρου αέρα και ευθυγράμμισης του κυλίνδρου με τον βραχίονα ανύψωσης.

Για μηχανήματα της σειράς Μίνι φρέζας:

Αφαιρέστε το επάνω[1] και το δεξί [2] κάλυμμα περιβλήματος από το μηχάνημα. Κρατήστε τους συνδετήρες, μπορούν να επαναχρησιμοποιηθούν για να εγκαταστήσετε τα νέα επάνω και δεξιά καλύμματα περιβλήματος που συνοδεύουν το κιτ αυτόματου παραθύρου.

Εγκαταστήστε τα καλύμματα περιβλήματος που είναι συμβατά με αυτόματο παράθυρο. Υπάρχει ένα πλαίσιο για το επάνω μέρος και ένα πλαίσιο για τη δεξιά πλευρά του περιβλήματος.

Αφαιρέστε το κάλυμμα καλωδίου φορητού χειριστηρίου [3] εάν απαιτείται περισσότερη πρόσβαση για την εγκατάσταση αυτών των πλαισίων.

Πιέστε [POWER OFF].

Ρυθμίστε τον κεντρικό αποζεύκτη κυκλώματος στη θέση OFF.

Κλείστε την κύρια βαλβίδα αέρα. Αυτό διακόπτει την παροχή αέρα στο μηχάνημα.

Ανοίξτε τη βαλβίδα εξαέρωσης στην πολλαπλή αέρα μέχρι να απελευθερωθεί η πίεση του αέρα. Βεβαιωθείτε ότι η πίεση του αέρα είναι 0 psi (0 bar).

Μέσα στο ερμάριο CALM, αφαιρέστε και απορρίψτε την τάπα της πολλαπλής. Καθαρίστε τα σπειρώματα θύρας στην πολλαπλή.

Τοποθετήστε το συγκρότημα σωληνοειδούς [1] στη θύρα πολλαπλής. Συνδέστε τον αντίστοιχο κίτρινο και γκρι εύκαμπτο σωλήνα στο εξάρτημα του σωληνοειδούς.

 Σημείωση: Ανατρέξτε στην αυτοκόλλητη ετικέτα συστήματος λίπανσης αέρα μέσα στο περίβλημα λίπανσης για σωστή τοποθέτηση του σωληνοειδούς.

Το καλώδιο επέκτασης 33-1144 [2] συνδέεται στο P38 στο IOPCB και στον συνδετήρα του σωληνοειδούς.

Το καλώδιο διαχωριστή 33-1169 [3] συνδέεται στο P13 στο IOPCB και στον συνδετήρα του αισθητήρα ανοίγματος και κλεισίματος. Εάν το μηχάνημα είναι εξοπλισμένο με άλλες πρόσθετες επιλογές, αφαιρέστε το καλώδιο από το P13 και συνδέστε το στο σπειροειδές καλώδιο [4].

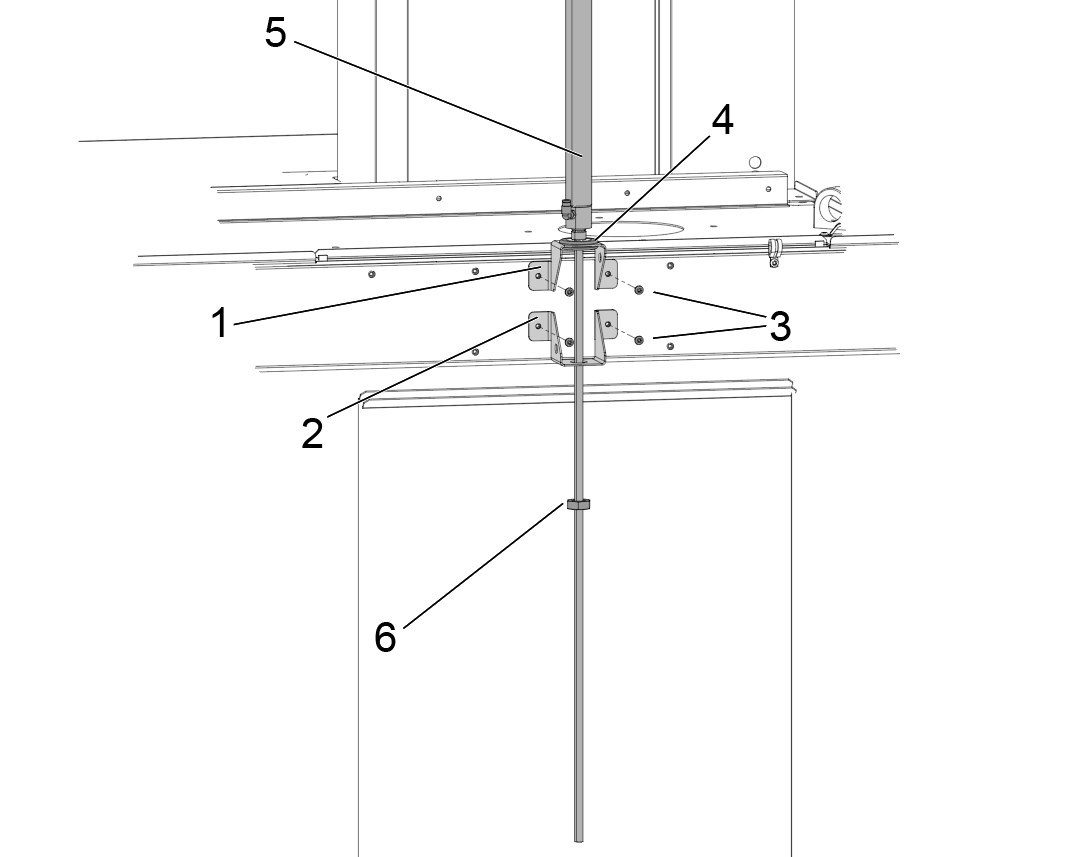

Στερεώστε τους επάνω [1] και κάτω [2] βραχίονες έδρασης κυλίνδρου αέρα χρησιμοποιώντας τα 4 BHCS [3]. Μην στρίβετε αυτούς τους συνδετήρες έως ότου οι βραχίονες ευθυγραμμιστούν με τον κύλινδρο αέρα.

Ευθυγραμμίστε τους ώστε η οπή στα στηρίγματα να είναι ομόκεντρη μεταξύ τους.

Τοποθετήστε τον λαστιχένιο δακτύλιο [4] στον επάνω βραχίονα.

Αφαιρέστε το παξιμάδι [6] από τον κύλινδρο αέρα [5] έτσι ώστε ο κύλινδρος αέρα να μπορεί να εισαχθεί μέσω των βραχιόνων έδρασης.

Περάστε το αιωρούμενο άκρο του κυλίνδρου αέρα μέσα από το παξιμάδι [1] και τον βραχίονα ανύψωσης [3]. Σφίξτε τα 2 κόντρα παξιμάδια [2] και [4] για να ασφαλίσετε τον κύλινδρο αέρα [1] στον βραχίονα ανύψωσης παραθύρου [3].

Σημαντικό: Το παξιμάδι [1] θα πρέπει να αφεθεί χαλαρό σε αυτό το σημείο. Μην σφίξετε το παξιμάδι [1] με τον κύλινδρο πλήρως εκτεταμένο στη θέση «κλειστή θύρα».

Μετακινήστε τον βραχίονα ανύψωσης και τον κύλινδρο στη θέση «ανοικτή θύρα» όπως φαίνεται στην εικόνα. Στη συνέχεια, σφίξτε πλήρως το παξιμάδι [1].

Σημείωση: Για τα μηχανήματα μίνι φρέζας, εγκαταστήστε τον δακτύλιο  [5] στην πρώτη οπή του βραχίονα ανύψωσης και εγκαταστήστε τα κόντρα παξιμάδια στη δεύτερη οπή.

Για άλλα μηχανήματα με μία μόνο οπή στον βραχίονα ανύψωσης, εγκαταστήστε τα κόντρα παξιμάδια εκεί.

Με το παράθυρο στη θέση "πλήρως ανοικτό" (όπου ο βραχίονας ανύψωσης βρίσκεται ακριβώς κάτω από το επάνω μέρος του παραθύρου του περιβλήματος), εγκαταστήστε και ευθυγραμμίστε τον αισθητήρα "πλήρως ανοιχτή θύρα" χρησιμοποιώντας τη μέθοδο ευθυγράμμισης στα βήματα 3 και 4.

Μόλις εγκατασταθεί αυτός ο αισθητήρας, μετακινήστε τον βραχίονα ανύψωσης μέχρι το κάτω μέρος του παραθύρου στην "πλήρως κλειστή" θέση. Εγκαταστήστε και ευθυγραμμίστε τον αισθητήρα «πλήρως κλειστή θύρα» χρησιμοποιώντας τα βήματα 3 και 5 για αναφορά.

Εγκατάσταση αισθητήρα σφιγκτήρα:

Χαλαρώστε τον σφιγκτήρα του αισθητήρα [1] έως ότου το άνοιγμα να είναι αρκετά ευρύ για να χωρέσει γύρω από τον κύλινδρο. Τοποθετήστε έναν σφιγκτήρα γύρω από το κάτω μέρος του κυλίνδρου και τον άλλο γύρω από το επάνω μέρος.

Εισαγάγετε τον αισθητήρα [2] μεταξύ του σφιγκτήρα και του κυλίνδρου. Σφίξτε τον σφιγκτήρα του αισθητήρα.

Συνδέστε δύο εξαρτήματα εύκαμπτου σωλήνα [3] στο κάτω και πάνω μέρος του κυλίνδρου.

Συνδέστε την γκρι γραμμή αέρα [4] στο κάτω εξάρτημα εύκαμπτου σωλήνα στον κύλινδρο και συνδέστε την κίτρινη γραμμή αέρα [5] στο επάνω εξάρτημα εύκαμπτου σωλήνα στον κύλινδρο. Αυτή η γραμμή γεμίζει με αέρα για να σπρώξει τη θύρα προς τα κάτω.

Ασφαλίστε την κίτρινη γραμμή αέρα στον κύλινδρο με ένα δεματικό.

Εκτελέστε αυτά τα βήματα για να ρυθμίσετε τον αισθητήρα υποδεικνύοντας πότε ανοίγει το αυτόματο παράθυρο. Παρακολουθείτε την οθόνη ΔΙΑΓΝΩΣΤΙΚΑ ταυτόχρονα:

1. Χαλαρώστε τον σφιγκτήρα του αισθητήρα. Μετακινήστε τον αισθητήρα και σφίξτε τον έως ότου η AUTO_WINDOW_DOOR_FULLY_OPENED αλλάξει σε 0.
2. Μετακινήστε αργά τον αισθητήρα και σφίξτε τον. Βρείτε τη θέση όπου η τιμή είναι όσο το δυνατόν πιο κοντά στο 1, αλλά η τιμή είναι 0. Ένας άλλος τρόπος για να βρείτε τη σωστή θέση για τον αισθητήρα σφιγκτήρα είναι να μετακινήσετε αργά τον αισθητήρα έως ότου ενεργοποιηθεί η κόκκινη λυχνία LED στον αισθητήρα.
3. Βάλτε ένα σημάδι στον κυλίνδρο για να εντοπίσετε το ύψος του αισθητήρα σε αυτήν τη θέση.
4. Επαναλάβετε το βήμα 1. Επαναλάβετε το βήμα 2, αλλά μετακινήστε τοΝ σφιγκτήρα προς τα κάτω. Επαναλάβετε το βήμα 3.
5. Μετακινήστε τον αισθητήρα και τον σφιγκτήρα στο μεσαίο σημείο μεταξύ των δύο ενδείξεων. Σφίξτε το σφιγκτήρα.

Εκτελέστε αυτά τα βήματα για να προσαρμόσετε τον αισθητήρα, υποδεικνύοντας πότε είναι κλειστό το αυτόματο παράθυρο. Παρακολουθείτε την οθόνη ΔΙΑΓΝΩΣΤΙΚΑ ταυτόχρονα:

1. Χαλαρώστε τον σφιγκτήρα του αισθητήρα. Μετακινήστε τον αισθητήρα και σφίξτε τον έως ότου η AUTO_WINDOW_DOOR_FULLY_CLOSED αλλάξει σε 0.
2. Μετακινήστε αργά τον αισθητήρα και σφίξτε τον. Βρείτε τη θέση όπου η τιμή είναι όσο το δυνατόν πιο κοντά στο1, αλλά η τιμή είναι 0. Ένας άλλος τρόπος για να βρείτε τη σωστή θέση για τον αισθητήρα σφιγκτήρα είναι να μετακινήσετε αργά τον αισθητήρα έως ότου ανάψει η κόκκινη λυχνία LED στον αισθητήρα.
3. Βάλτε ένα σημάδι στον κυλίνδρο για να εντοπίσετε το ύψος του αισθητήρα σε αυτήν τη θέση.
4. Επαναλάβετε το βήμα 1. Επαναλάβετε το βήμα 2, αλλά μετακινήστε τοΝ σφιγκτήρα προς τα κάτω. Επαναλάβετε το βήμα 3.
5. Μετακινήστε τον αισθητήρα και τον σφιγκτήρα στο μεσαίο σημείο μεταξύ των δύο ενδείξεων. Σφίξτε το σφιγκτήρα.

Εγκατάσταση αισθητήρα εγγύτητας:

Σημείωση: Αυτό το βήμα προορίζεται μόνο για κιτ αυτόματων παραθύρων που χρησιμοποιούν τον αισθητήρα εγγύτητας.

Συνδέστε δύο εξαρτήματα εύκαμπτου σωλήνα [1] στο κάτω και πάνω μέρος του κυλίνδρου.

Συνδέστε την γκρι γραμμή αέρα [2] στο κάτω εξάρτημα εύκαμπτου σωλήνα στον κύλινδρο και συνδέστε την κίτρινη γραμμή αέρα στο επάνω εξάρτημα εύκαμπτου σωλήνα στον κύλινδρο.  Αυτή η γραμμή γεμίζει με αέρα για να σπρώξει τη θύρα προς τα κάτω.

Ασφαλίστε την κίτρινη γραμμή αέρα στον κύλινδρο με ένα δεματικό.

Συνδέστε τη βάση του αισθητήρα εγγύτητας [4] στο κάλυμμα του περιβλήματος [5]. Συνδέστε τον αισθητήρα εγγύτητας [3] στη βάση [4].

Χρησιμοποιήστε μια σπάτουλα για να αφαιρέσετε το Sikaflex και διαχωρίστε το αρχικό στήριγμα παραθύρου [1] από το παράθυρο [3]. Καθαρίστε το κάτω μέρος του παραθύρου.

Με τον βραχίονα ανύψωσης [2] τοποθετημένο στη θέση "θύρα πλήρως ανοιχτή", τοποθετήστε μια σταγόνα sika flex μέσα στον βραχίονα ανύψωσης για να προσαρτηθεί στο παράθυρο.

Σύρετε το παράθυρο [3] μέσα από το επάνω μέρος του περιβλήματος μέσα στον βραχίονα ανύψωσης [2]. Βεβαιωθείτε ότι το παράθυρο βρίσκεται πλήρως μέσα στον βραχίονα ανύψωσης.

Εάν το παράθυρο δεν βρίσκεται σε οριζόντια θέση στο βραχίονα, ρυθμίστε την ευθυγράμμιση του βραχίονα ανύψωσης ώστε να είναι ομόκεντρος με τους βραχίονες έδρασης κυλίνδρου αέρα που εγκαταστάθηκαν στο βήμα 1.

Μόλις ευθυγραμμιστεί, σφίξτε πλήρως τα BHCS στους βραχίονες έδρασης.

Σημαντικό: Φροντίστε να ρυθμίσετε αυτήν την ευθυγράμμιση μεταξύ του παραθύρου και του βραχίονα ανύψωσης στην ανοικτή θέση.

Σημείωση: Αυτό το βήμα προορίζεται για κιτ αυτόματων παραθύρων που χρησιμοποιούν αισθητήρες εγγύτητας.

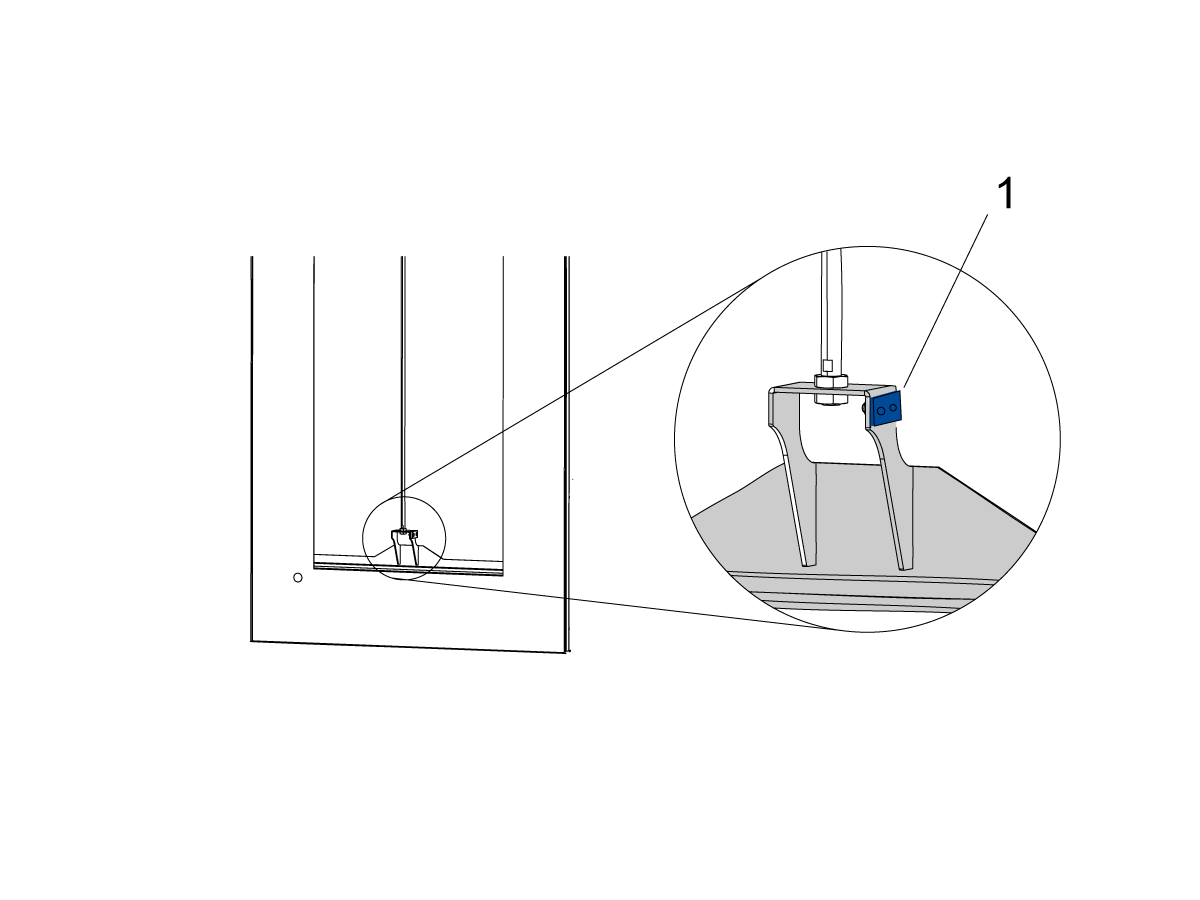

Εάν χρησιμοποιούνται αισθητήρες εγγύτητας αντί των αισθητήρων σφιγκτήρα, βιδώστε τη επισήμανση απόζευξης [1] στο πλάι του στηρίγματος του παραθύρου.

Προσθέστε ροδέλες μεταξύ του βραχίονα παραθύρου και της σήμανσης απόζευξης για να δημιουργήσετε κενό 1/16" στον αισθητήρα εγγύτητας.

Βεβαιωθείτε ότι η σήμανση απόζευξης και ο αισθητήρας βρίσκονται στην ίδια πλευρά του κυλίνδρου αέρα.

Βεβαιωθείτε ότι η λειτουργία αυτόματου παραθύρου λειτουργεί σωστά εκτελώντας την ακόλουθη δοκιμή:

Πιέστε [CURRENT COMMANDS] και μεταβείτε στην καρτέλα Συσκευές > Μηχανισμοί [1].

Αναζητήστε τον "ολισθητήρας" και, στη συνέχεια, επισημάνετε τη συσκευή [2].

Πιέστε [F2] [3] για να δώσετε εντολή να ανοίξει το παράθυρο του ολισθητήρα.

Μεταβείτε στην καρτέλα I/O στα ΔΙΑΓΝΩΣΤΙΚΑ και αναζητήστε τις εισόδους αυτόματου παραθύρου που εμφανίζονται στην εικόνα [4]. Βεβαιωθείτε ότι ο διακόπτης Auto_Window_Door_Fully_Open είναι 1 όταν το παράθυρο βρίσκεται στην ανοικτή θέση.

Επιστρέψτε στο [CURRENT COMMANDS] και πατήστε [F2] [5] ξανά για να δώσετε εντολή κλεισίματος του παραθύρου του ολισθητήρα.

Ενώ λειτουργεί το παράθυρο, παρακολουθήστε την οθόνη ΔΙΑΓΝΩΣΤΙΚΑ για να επαληθεύσετε ότι οι είσοδοι του αυτόματου παραθύρου ενεργοποιούν σωστά τους αισθητήρες [6].

Εάν οι είσοδοι συμπεριφέρονται όπως θα έπρεπε, ενεργοποιήστε/απενεργοποιήστε το παράθυρο πολλές φορές για να βεβαιωθείτε ότι δεν παράγονται συναγερμοί.

Βιδώστε το συγκρότημα καλύμματος περιβλήματος [1] στο περίβλημα του μηχανήματος πάνω από το παράθυρο, ασφαλίζοντας έναν σφιγκτήρα καλωδίου [2] στη γωνία.

 Σημαντικό: Μετακινήστε το σύρμα αισθητήρα και την κόκκινη γραμμή αέρα για να αποφύγετε τυχόν στρεβλώσεις ή τριβή πριν από την τοποθέτηση του καλύμματος του περιβλήματος.

Συνδέστε τους δύο υπόλοιπους σφιγκτήρες καλωδίων [3] στο πλευρικό πλαίσιο του περιβλήματος.

Σημείωση: Ανατρέξτε στην παρακάτω ενότητα για τον τρόπο δρομολόγησης του καλωδίου και των εύκαμπτων σωλήνων αέρα στο ερμάριο CALM.

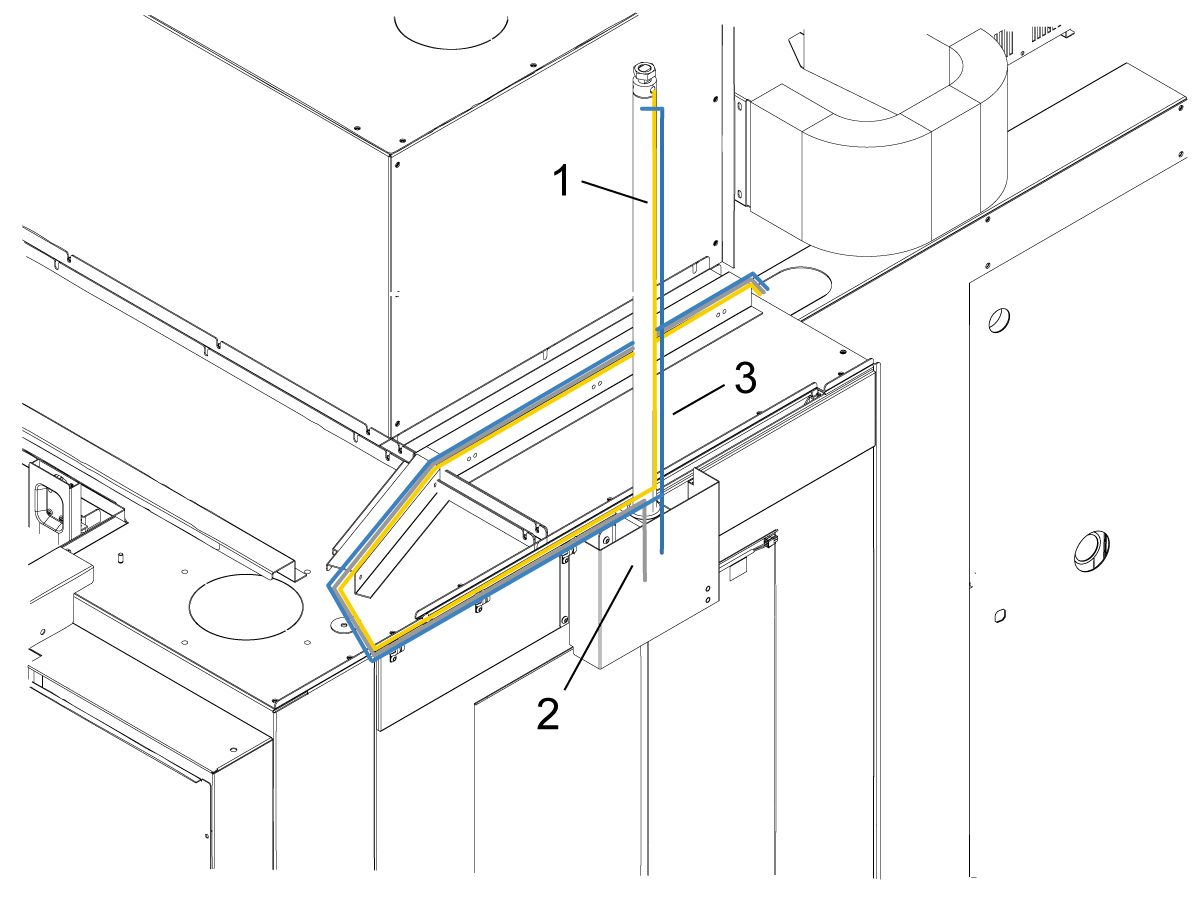

UMC 350:

Δρομολογήστε την κίτρινη γραμμή αέρα [1] και το καλώδιο αισθητήρα [3] στον κύλινδρο.

Δρομολογήστε την γκρι γραμμή αέρα [2] και το καλώδιο αισθητήρα [3] προς τα πάνω στον κύλινδρο έως ότου συναντηθούν όλα τα καλώδια.

Περάστε όλες τις γραμμές αέρα και το καλώδιο αισθητήρα μέσα από κάθε σφιγκτήρα καλωδίου που περιβάλλει την περίμετρο του επάνω καλύμματος περιβλήματος, οδηγώντας τα προς τα κάτω στο ερμάριο CALM.

CM-1:

Δρομολογήστε την κίτρινη γραμμή αέρα [1] και το καλώδιο αισθητήρα [3] στον κύλινδρο.

Δρομολογήστε την γκρι γραμμή αέρα [2] και το καλώδιο αισθητήρα [3] προς τα πάνω στον κύλινδρο έως ότου συναντηθούν όλα τα καλώδια.

Περάστε όλες τις γραμμές αέρα και το καλώδιο αισθητήρα μέσα από κάθε σφιγκτήρα καλωδίου [4] που περιβάλλει την περίμετρο του επάνω καλύμματος περιβλήματος, οδηγώντας τα προς τα κάτω στο ερμάριο CALM.

DC-1:

Δρομολογήστε την κίτρινη γραμμή αέρα [1] και το καλώδιο αισθητήρα [3] στον κύλινδρο.

Περάστε την γκρι γραμμή αέρα [2] και το καλώδιο αισθητήρα [3] προς τα πάνω στον κύλινδρο μέχρι να συναντηθούν όλες οι γραμμές αέρα και οι εύκαμπτοι σωλήνες.

Περάστε όλες τις γραμμές αέρα και τα καλώδια αισθητήρα μέσω των σφιγκτήρων καλωδίων και μέσω του αγωγού περιβλήματος [4] για να φτάσετε στο ερμάριο CALM.

DC-2:

Δρομολογήστε την κίτρινη γραμμή αέρα [1] και το καλώδιο αισθητήρα [3] στον κύλινδρο.

Περάστε την γκρι γραμμή αέρα [2] και το καλώδιο αισθητήρα [3] προς τα πάνω στον κύλινδρο μέχρι να συναντηθούν όλες οι γραμμές αέρα και οι εύκαμπτοι σωλήνες.

Σημείωση: Χρησιμοποιήστε τους ιμάντες Velcro που περιλαμβάνονται στο κιτ για να διατηρήσετε τους εύκαμπτους σωλήνες και τα καλώδια ενωμένα μεταξύ τους.

Χρησιμοποιήστε τους μαγνήτες σφιγκτήρα καλωδίου και τα δεματικά [4] για να δρομολογήσετε τη δέσμη εύκαμπτου σωλήνα κατά μήκος του εσωτερικού του φορέα καλωδίου [5] στον πίνακα λίπανσης και το ηλεκτρικό ερμάριο.

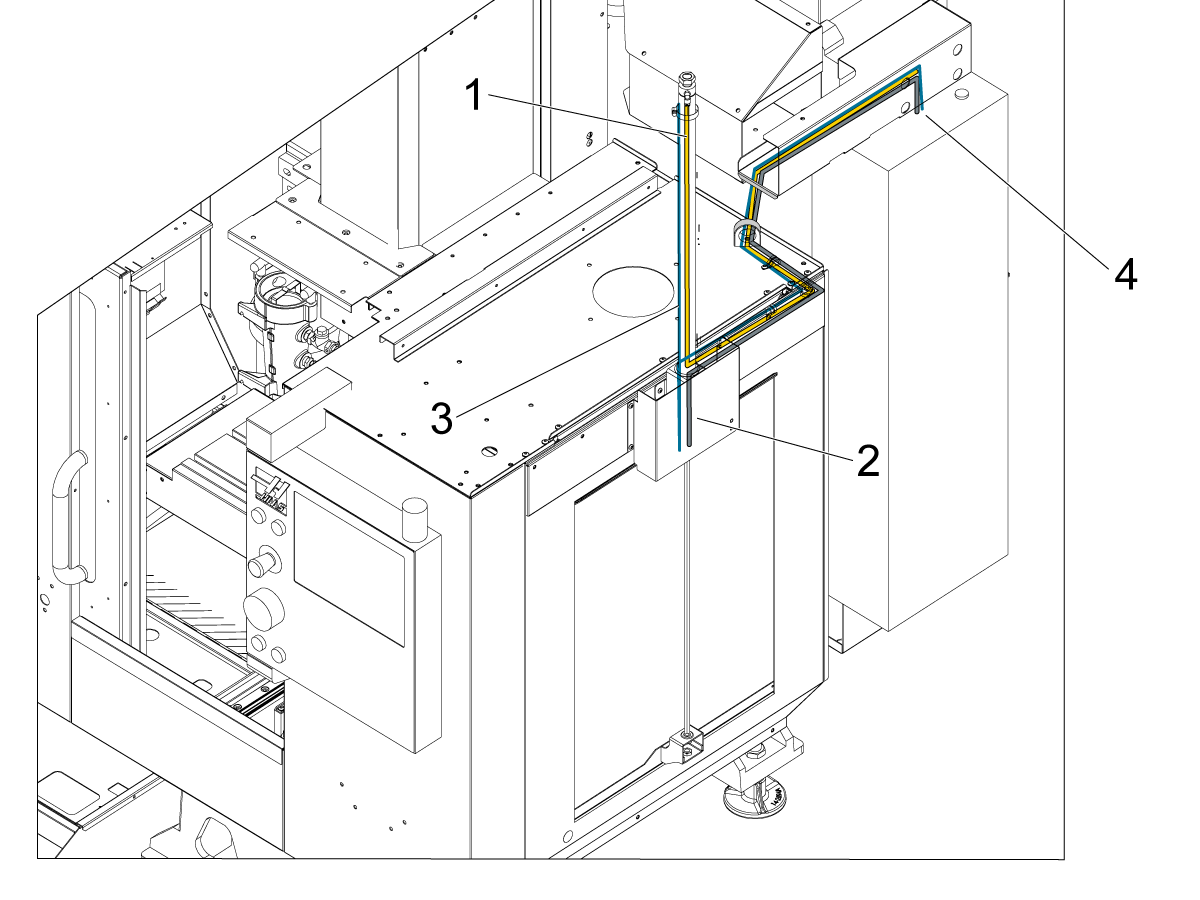

Για μηχανήματα της σειράς Mini φρέζας:

Δρομολογήστε την κίτρινη γραμμή αέρα [1] και το καλώδιο αισθητήρα [3] στον κύλινδρο.

Περάστε την γκρι γραμμή αέρα [2] και το καλώδιο αισθητήρα [3] προς τα πάνω στον κύλινδρο μέχρι να συναντηθούν όλες οι γραμμές αέρα και οι εύκαμπτοι σωλήνες.

Δρομολογήστε όλες τις γραμμές αέρα και τα καλώδια αισθητήρα μέσω των σφιγκτήρων καλωδίων και μέσω του αγωγού περιβλήματος [4] για να φτάσετε στο ερμάριο CALM όπως φαίνεται στην εικόνα.

 Σημείωση: Βεβαιωθείτε ότι το καλώδιο δεν πλησιάζει το άνοιγμα του παραθύρου. Σε αντίθετη περίπτωση, ενδέχεται να προκληθεί ζημιά στον αισθητήρα. Χρησιμοποιήστε μαγνητικούς σφιγκτήρες καλωδίων στο επάνω μέρος του μηχάνημα, εάν απαιτείται.
