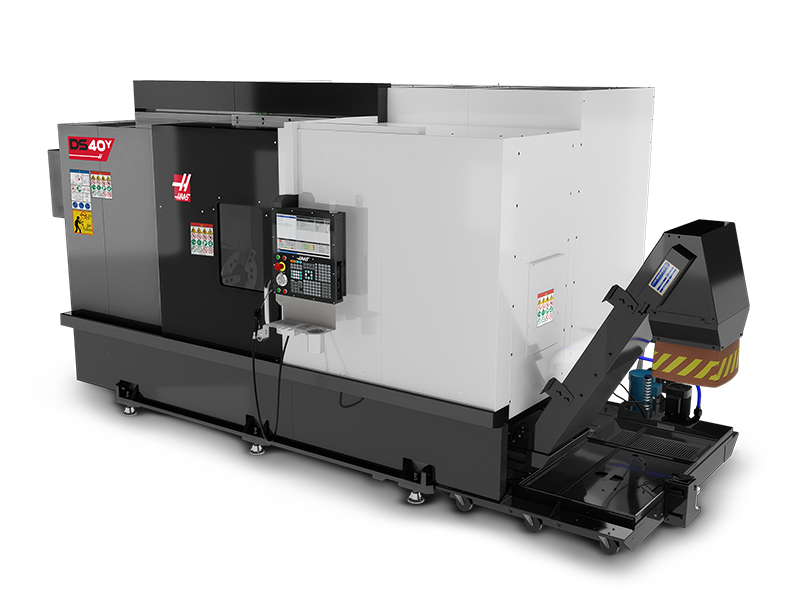

DS-40Y



Az Ön területén igénybe vehető legjobb árakért forduljon a helyi Haas gyárfiókhoz.

Y tengelyes, kétorsós CNC eszterga, 699 x 1118 mm maximális kapacitással

A DS-40Y Y tengelyes esztergaközpont egyesíti a kétorsós esztergálást, az Y tengellyel, a C tengellyel valamint a hajtott szerszámozással, ezáltal igazán erőteljes, “egyben végrehajtható” megmunkálási megoldást biztosít bármely műhely számára. Körhagyó marás, fúrás és menetfúrás műveletek lehetségesek a gépi megmunkálási képességek növeléséhez. Alapfelszerelésként 12 állomásos BMT75 revolver és szinkronizált C tengely biztosítja a sokoldalú 4-tengelyes képességet. Az ellentétes helyzetű orsók támogatják a teljesen szinkronizált esztergálást, és lehetővé teszik a működés közbeni munkadarabkiadást – csökkentve ezzel a ciklusidőket.

A DS-40Y egy nagy kapacitású eszterga, bőséges munkatérrel. Az ellenorsó teljes C-tengellyel rendelkezik a pontos pozicionálás és az interpolált hajtott szerszámozási műveletek érdekében, valamint mechanikus fékkel, amely 339 Nm (250 ft-lb) tartónyomatékot biztosít a nem középponti maráshoz és fúráshoz.

  • Kétorsós kialakítás az egyben végrehajtva műveletekhez
  • Y-tengelyes marás, fúrás, és menetfúrás
  • Teljesen interpolált ellenorsó C-tengelyes mechanikus fékkel
  • Teljesen szinkronizált munkadarab-átadás (akár 2400 ford./perc)
  • Ideális nagy mennyiségű, nagy termelékenységű környezetekhez
  • 15" Tokmány mérete
  • 4.0" Rúdkapacitás
  • 2.4k Fordulatszám
  • 40 hp Áramellátás

HAAS DS SOROZAT

TÖLTSE LE AZ ISMERTETŐT

HAAS MAGAZIN

    Gépek összehasonlítása
    KONFIGURÁLÁS ÉS ÁRAZÁS
    Kapcsolatfelvétel a képviselettel
    Capacities S.A.E METRIC
    Tokmány mérete 15.0 in 381 mm
    Max. munkadarab-kilengés 35.5 in 902 mm
    Max Cutting Diameter (with BMT75 turret) 27.50 in 699 mm
    Maximális vágási hossz (befogó függvényében) 44.0 in 1118 mm
    Rúdkapacitás 4.00 in 102 mm
    Mozgástartomány S.A.E METRIC
    X tengely 20.00 in 508 mm
    Y tengely ± 3.0 in ± 76 mm
    Z tengely 44.00 in 1118 mm
    Feedrates S.A.E METRIC
    Gyorsjárat – X 472 ipm 12.0 m/min
    Gyorsjáratok - Y 472 ipm 12.0 m/min
    Gyorsjárat – Z 710 ipm 18.0 m/min
    Axis Motors S.A.E METRIC
    Max. tolóerő X 5500 lbf 24465 N
    Max. tolóerő Y 2300 lbf 10231 N
    Max. erő a Z tengely irányában 9000 lbf 40034 N
    Spindle S.A.E METRIC
    Orsóorr A2-8 A2-8
    Meghajtórendszer 2-Speed Gearbox 2-Speed Gearbox
    Max. teljesítmény 40.0 hp 29.8 kW
    Max. sebesség 2400 rpm 2400 rpm
    Max. nyomaték 1400.0 ft-lbf @ 150 rpm 1898.0 Nm @ 150 rpm
    Főorsó furatátmérő ø 4.62 in 117.3 mm
    XP Option S.A.E METRIC
    Meghajtórendszer 2-Speed Gearbox 2-Speed Gearbox
    Max. teljesítmény 55.0 hp 41.0 kW
    Max. sebesség 2400 rpm 2400 rpm
    Max. nyomaték 2100.0 ft-lbf @ 150 rpm 2847.0 Nm @ 150 rpm
    Bemeneti AC feszültség (háromfázisú) – alacsony 220 VAC 220 VAC
    Teljes terhelés áramerőssége (háromfázisú) – alacsony 105 A 105 A
    Input AC Voltage (3 Phase) - High* 440 VAC 440 VAC
    Full Load Amps (3 Phase) - High* 53 A 53 A
    Main Spindle C Axis S.A.E METRIC
    Max. teljesítmény 5.0 hp 3.7 kW
    Max. sebesség 49 rpm 49 rpm
    Pozicionálás (±) 0.01 ° 0.01 °
    Fékátmérő 21.5 in 546 mm
    Fékezőnyomaték 450 ft-lbf 610 Nm
    Vezérlő típusa Interpolated Motion and Positioning Interpolated Motion and Positioning
    Secondary Spindle S.A.E METRIC
    Tokmány mérete 10.0 in 254 mm
    Orsóorr A2-6 A2-6
    Meghajtórendszer Direct Speed, Belt Drive Direct Speed, Belt Drive
    Max. teljesítmény 30.0 hp 22.4 kW
    Max. sebesség 3400 rpm 3400 rpm
    Max Sync Speed w/Main Spindle 2400 rpm 2400 rpm
    Max. nyomaték 300.0 ft-lbf @ 500 rpm 406.7 Nm @ 500 rpm
    Drawbar Bore (NON-THROUGH) Ø 3.03 in x 35.80 in DEEP Ø 77.0 mm x 909.3 mm DEEP
    Spindle Bore (without chuck and drawbar installed) 3.50 in 88.9 mm
    Secondary Spindle C Axis S.A.E METRIC
    Max. teljesítmény 5.0 hp 3.7 kW
    Max. sebesség 60 rpm 60 rpm
    Pozicionálás (±) 0.01 ° 0.01 °
    Fékátmérő 13.9 in 13.9 in
    Fékezőnyomaték 250 ft-lbf 339 Nm
    Secondary Spindle Positioning (M119) S.A.E METRIC
    Pozicionálás (±) 0.25 ° 0.25 °
    Fékátmérő 13.9 in 353 mm
    Vezérlő típusa Positioning Only Positioning Only
    Turret S.A.E METRIC
    Szerszámok száma 12 Stations 12 Stations
    Külső és belső szerszámok Any Combination (will vary with turret) Any Combination (will vary with turret)
    Indexelés ideje (egy szerszám) 2 s 2 s
    Fúrórúd hátsó térköze (a revolver felületétől) 4.50 in 114.0 mm
    Szerszámok BMT75 BMT75
    Live Tooling S.A.E METRIC
    Max. sebesség 4000 rpm 4000 rpm
    Szerszámok BMT75 BMT75
    Általános S.A.E METRIC
    Hűtőközeg-kapacitás 95 gal 360 L
    Hűtőközeg áramlási sebessége
    Air Requirements S.A.E METRIC
    Air Required† 4 scfm @ 100 psi 113.0 L/min @ 6.9 bar
    Belső légtömlő 3/8 in 3/8 in
    Csatoló (levegő) 3/8 in 3/8 in
    Min. légnyomás 80 psi 5.5 bar
    Electrical Specification S.A.E METRIC
    Orsófordulatszám 2400 rpm 2400 rpm
    Meghajtórendszer 2-Speed Gearbox 2-Speed Gearbox
    Orsóteljesítmény 40.0 hp 29.8 kW
    Bemeneti AC feszültség (háromfázisú) – alacsony 220 VAC 220 VAC
    Teljes terhelés áramerőssége (háromfázisú) – alacsony 70 A 70 A
    Input AC Voltage (3 Phase) - High* 440 VAC 440 VAC
    Full Load Amps (3 Phase) - High* 35 A 35 A
    Dimensions - Shipping S.A.E METRIC
    Belföldi raklap 216.5 in x 94.3 in x 110.0 in 550 cm x 239 cm x 279 cm
    Export raklap 216.5 in x 98.0 in x 120.0 in 550 cm x 249 cm x 305 cm
    Weight, Export Crate 22,880 lb 10,378.0 kg

    MEGJEGYZÉS: Valamennyi felsorolt műszaki specifikáció a szabványos gépre vonatkozik. Az opcionális berendezésekkel módosulhatnak a gépek műszaki adatai.

    *A Haas megmunkálógépek 220 V AC (200–240 V AC) feszültségű üzemre vannak kialakítva. Opcionális belső nagyfeszültségű transzformátor (380 - 480 VAC) minden modellnél elérhető, kivéve az asztali gépeknél, a CL-1-nél, a CM-1-nél és az SR sorozatú felsőmaróknál. Ez az opcionális magas feszültségű belső transzformátor nem terepen telepített; a géppel együtt kell megrendelni.

    Az Európába és az Egyesült Királyságba szánt Haas gépek belső nagyfeszültségű, nem szigetelt transzformátorral vannak konfigurálva, hogy 400 V AC-n működjenek, kivéve az asztali gépeket, a CL-1, CM-1 és SR sorozatú lapmarókat.

    **Az opcionális szerszámváltók maximális mérete eltérhet a szabványos szerszámváltóétól. Az extra nagy szerszámokhoz két szomszédos zseb szükséges a szerszámok között. Kattintson ide a szerszámbefogó műszaki adataiért.

    FIGYELEM! Az opcionális nagy teljesítményű orsóknak nagyobb lehet az áramellátás-szükségletük, mint a hagyományos orsónak. Ha azonban az orsó teljesítménye (kW) nem változik, akkor a teljesítményigény változatlan marad. Ellenőrizze a szükséges áramellátást, mielőtt odavezetné az áramot a géphez.

    †A 40-es főorsókúpos DC sorozatú gépek  levegőfogyasztása magasabb lehet, ha a szerszámon keresztüli légbefúvás (TAB) aktiválva van.



    * Not all options are compatible with each other. Some options may require the purchase of additional options, or may include additional options at no charge. Please use our Build-&-Price tool to determine option compatibility, and configure your machine.
