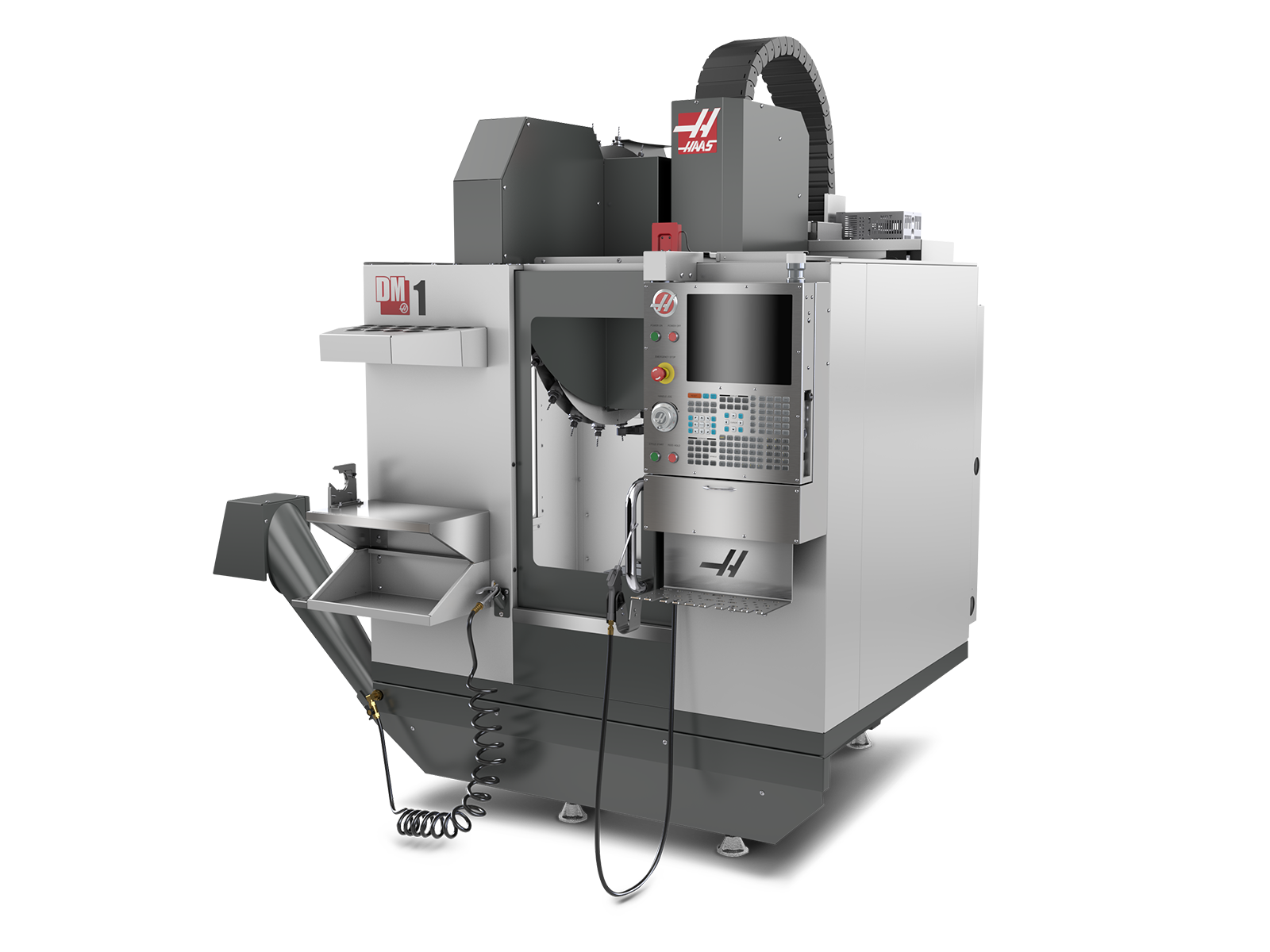

DM-1


Urządzenie CNC Drill/Mill z zakresem ruchu 508 x 406 x 394 mm

DM-1 to kompaktowe centrum obróbki szybkiej identyczne pod względem konstrukcyjnym i specyfikacją z DT-1, ale z wrzecionem ze stożkiem Haas typu 40 i magazynem narzędzi 18+1. Wysokie tempo przyspieszenia maszyny, szybkie prędkości osi i szybka wymiana narzędzi sprawiają, że DM-1 jest atrakcyjnym i wydajnym centrum obróbczym.

DM-1 pozwala zakładom na użycie posiadanych narzędzi ze stożkiem 40 przy korzyściach z większego wrzeciona. Niewielkie, kompaktowe wymiary pozwalają na efektywne wykorzystanie cennej przestrzeni w warsztacie.

  • Mocne wrzeciono ze stożkiem 40 z napędem bezpośrednim
  • Wydajne centrum obróbcze o kompaktowej powierzchni
  • 40 Stożek
  • 3 Oś
  • 10k RPM
  • 18+1 Pojemność narzędzia

美元价格不包括关税、报关费用、保险费、增值税及运费。
USD prices DO NOT include customs duty, customs fees, insurance, VAT, or freight.

人民币价格包含关税、报关费用、货运保险和增值税, 但不包括运费。
CNY prices include customs duty, customs fees, insurance, and VAT. DOES NOT include freight.

* Modele V maszyn dostępne są tylko w cenach w walucie CN
Porównaj maszyny
ZBUDUJ & WYCEŃ
Skontaktuj się z dystrybutorem

DOSTĘPNE OPCJE

DOKUMENTY TECHNICZNE

FILMY

REFERENCJE KLIENTÓW

POWIĄZANE PRODUKTY

* Not all options are compatible with each other. Some options may require the purchase of additional options, or may include additional options at no charge. Please use our Build-&-Price tool to determine option compatibility, and configure your machine.

JEŚLI MASZ WĄTPLIWOŚCI DOTYCZĄCE DODANIA ROBOTA HAAS: Robot nie zajmuje dużo miejsca, nie kosztuje fortuny, a jego integracja nie trwa tygodniami.

OSZCZĘDNOŚĆ MIEJSCA

EFEKTYWNOŚĆ KOSZTOWA

ŁATWOŚĆ INTEGRACJI

PROSTOTA NAUKI

Zakresy ruchu S.A.E METRIC
Oś X 20.00 in 508 mm
Oś Y 16.00 in 406 mm
Oś Z 15.50 in 394 mm
Od końca wrzeciona do stołu (~ maks.) 21.5 in 546 mm
Końcówka wrzeciona do stołu do stołu (~ min.) 6.0 in 152 mm
Spindle S.A.E METRIC
Moc maks. 15.0 hp 11.2 kW
Maks. prędkość 10000 rpm 10000 rpm
Maks. moment obrotowy 46.0 ft-lbf @ 1700 rpm 62.0 Nm @ 1700 rpm
Rodzaj napędu Inline Direct-Drive Inline Direct-Drive
Stożek CT or BT 40 CT or BT 40
Smarowanie łożysk Air / Oil Injection Air / Oil Injection
Chłodzenie Air Cooled Air Cooled
Stół S.A.E METRIC
Długość 26.0 in 660 mm
Szerokość 15.0 in 381 mm
Szerokość rowków teowych 0.626 in to 0.630 in 15.90 mm to 16.00 mm
Odległość od środka rowków teowych 4.92 in 125 mm
Liczba standardowych stołów z rowkami teowymi 3 3
Max Weight on Table-100% Rapids (evenly dist.) 250 lb 113.4 kg
Max Weight on Table-50% Rapids (evenly dist.) 500 lb 226.8 kg
Feedrates S.A.E METRIC
Maks. cięcie 1200 ipm 30.5 m/min
Szybkość dobiegów na X 2400 ipm 61.0 m/min
Szybkość dobiegów na Y 2400 ipm 61.0 m/min
Szybkość dobiegów na Z 2400 ipm 61.0 m/min
Axis Motors S.A.E METRIC
Maks. napór X 2550 lbf 11343 N
Maks. napór Y 2550 lbf 11343 N
Maks. napór Z 4200 lbf 18683 N
Tool Changer S.A.E METRIC
Typ SMTC SMTC
Pojemność 18+1 18+1
Maks. średnica narzędzia (pełne sąsiednie gniazdo) 2.5 in 64 mm
Maks. długość narzędzia (od linii nitowania) 7 in 178 mm
Maks. masa narzędzia 12.0 lb 5.4 kg
Czas wymiany narzędzia (śr.) 1.75 s 1.75 s
Czas wymiany narzędzia wiór-wiór (średni) 2.00 s 2.00 s
Tapping S.A.E METRIC
Maks. prędkość gwintowania 5000 rpm 5000 rpm
Ogólne dane S.A.E METRIC
Pojemność chłodziwa 55 gal 208 L
Air Requirements S.A.E METRIC
Air Required† 4 scfm @ 100 psi 113 L/min @ 6.9 bar
Wewnętrzny wąż pneumatyczny 3/8 in 3/8 in
Sprzęgło (powietrze) 3/8 in 3/8 in
Min. ciśnienie powietrza 80 psi 5.5 bar
Electrical Specification S.A.E METRIC
Prędkość wrzeciona 10000 rpm 10000 rpm
Rodzaj napędu Inline Direct-Drive Inline Direct-Drive
Moc wrzeciona 15.0 hp 11.2 kW
Napięcie wejściowa AC (3 fazy) – niskie 220 VAC 220 VAC
Ampery przy pełnym obciążeniu (3 fazy) – niskie 40 A 40 A
Input AC Voltage (3 Phase) - High* 440 VAC 440 VAC
Full Load Amps (3 Phase) - High* 20 A 20 A
Dimensions - Shipping S.A.E METRIC
Paleta krajowa 80.0 in x 100.0 in x 98.0 in 203 cm x 254 cm x 249 cm
Paleta eksportowa 80.0 in x 100.0 in x 98.0 in 203 cm x 254 cm x 249 cm
Waga 5150 lb 2336.0 kg

Maszyny firmy Haas dostosowane są do pracy przy zasilaniu 220 VAC (200–240 VAC). W przypadku wszystkich modeli oprócz maszyn stołowych CL-1 i CM-1 oraz ruterów serii SR, dostępny jest opcjonalny zintegrowany transformator wysokonapięciowy (380–480 V AC). Niemożliwa jest instalacja opcjonalnego zintegrowanego transformatora wysokonapięciowego w terenie; transformator musi zostać zamówiony wraz z maszyną.

Maszyny firmy Haas przeznaczone do użytku w Europie i w Zjednoczonym Królestwie są wyposażone z wewnętrznym nieizolowanym transformatorem wysokiego napięcia, przeznaczonym do zasilania napięciem 400 VAC, z wyjątkiem obrabiarek stołowych, obrabiarek serii CL-1, CM-1 oraz ruterów SR.

UWAGA! Opcjonalne wrzeciona o wysokiej wydajności mogą wymagać więcej mocy niż wrzeciona standardowe. Jeśli jednak moc wrzeciona (kW) nie ulega zmianie, wymagana moc pozostaje taka sama. Należy sprawdzić wymaganą moc przed uruchomieniem maszyny.

† Zużycie powietrza w maszynach serii DC ze stożkiem 40 może być wyższe, gdy aktywowany jest nadmuch powietrza przez narzędzie (TAB).



ELEMENTY OBROTOWE HAAS MASZYNA HAAS TYP POŁĄCZENIA OBROTOWEGO OSTRZEŻENIE
HA2TS DM-1 ALTERNATYWNE POŁĄCZENIE: UWAGA ALTERNATYWNE POŁĄCZENIE: UWAGA Ten łącznik obrotowy pasuje do tej maszyny, ale może wymagać alternatywnego mocowania, zapewniającego prawidłowe pozycjonowanie, np. dodatkowej podstawy lub rowka teowego.
HA5C DM-1 POŁĄCZENIE KSZTAŁTOWE
HA5C2 DM-1 ALTERNATYWNE POŁĄCZENIE: UWAGA ALTERNATYWNE POŁĄCZENIE: UWAGA Ten łącznik obrotowy pasuje do tej maszyny, ale może wymagać alternatywnego mocowania, zapewniającego prawidłowe pozycjonowanie, np. dodatkowej podstawy lub rowka teowego.
HA5C3 DM-1 ALTERNATYWNE POŁĄCZENIE: UWAGA ALTERNATYWNE POŁĄCZENIE: UWAGA Ten łącznik obrotowy pasuje do tej maszyny, ale może wymagać alternatywnego mocowania, zapewniającego prawidłowe pozycjonowanie, np. dodatkowej podstawy lub rowka teowego.
HA5C4 DM-1 ALTERNATYWNE POŁĄCZENIE: UWAGA ALTERNATYWNE POŁĄCZENIE: UWAGA Ten łącznik obrotowy pasuje do tej maszyny, ale może wymagać alternatywnego mocowania, zapewniającego prawidłowe pozycjonowanie, np. dodatkowej podstawy lub rowka teowego.
HA5CS DM-1 POŁĄCZENIE KSZTAŁTOWE
HRC160 DM-1 POŁĄCZENIE KSZTAŁTOWE
HRC210 DM-1 POŁĄCZENIE KSZTAŁTOWE
HRT160 DM-1 POŁĄCZENIE KSZTAŁTOWE
HRT160-2 DM-1 ALTERNATYWNE POŁĄCZENIE: UWAGA ALTERNATYWNE POŁĄCZENIE: UWAGA Ten łącznik obrotowy pasuje do tej maszyny, ale może wymagać alternatywnego mocowania, zapewniającego prawidłowe pozycjonowanie, np. dodatkowej podstawy lub rowka teowego.
HRT160SP DM-1 POŁĄCZENIE KSZTAŁTOWE
HRT160SS DM-1 POŁĄCZENIE KSZTAŁTOWE
HRT210 DM-1 POŁĄCZENIE KSZTAŁTOWE
HRT210-2 DM-1 ALTERNATYWNE POŁĄCZENIE: UWAGA ALTERNATYWNE POŁĄCZENIE: UWAGA Ten łącznik obrotowy pasuje do tej maszyny, ale może wymagać alternatywnego mocowania, zapewniającego prawidłowe pozycjonowanie, np. dodatkowej podstawy lub rowka teowego.
HRT210SP DM-1 POŁĄCZENIE KSZTAŁTOWE
HRTA5 DM-1 POŁĄCZENIE KSZTAŁTOWE
HRTA6 DM-1 POŁĄCZENIE KSZTAŁTOWE
T5C DM-1 ALTERNATYWNE POŁĄCZENIE: UWAGA ALTERNATYWNE POŁĄCZENIE: UWAGA Ten łącznik obrotowy pasuje do tej maszyny, ale może wymagać alternatywnego mocowania, zapewniającego prawidłowe pozycjonowanie, np. dodatkowej podstawy lub rowka teowego.
TRT100 DM-1 POŁĄCZENIE KSZTAŁTOWE
TRT70 DM-1 POŁĄCZENIE KSZTAŁTOWE
HRT210HT DM-1 POŁĄCZENIE KSZTAŁTOWE
HRT100 DM-1 POŁĄCZENIE KSZTAŁTOWE
TH240 DM-1 POŁĄCZENIE KSZTAŁTOWE
HRT210SS DM-1 POŁĄCZENIE KSZTAŁTOWE
HA5C2-T DM-1 ALTERNATYWNE POŁĄCZENIE: UWAGA ALTERNATYWNE POŁĄCZENIE: UWAGA Ten łącznik obrotowy pasuje do tej maszyny, ale może wymagać alternatywnego mocowania, zapewniającego prawidłowe pozycjonowanie, np. dodatkowej podstawy lub rowka teowego.
HA5C-T DM-1 POŁĄCZENIE KSZTAŁTOWE
HA5C3-T DM-1 ALTERNATYWNE POŁĄCZENIE: UWAGA ALTERNATYWNE POŁĄCZENIE: UWAGA Ten łącznik obrotowy pasuje do tej maszyny, ale może wymagać alternatywnego mocowania, zapewniającego prawidłowe pozycjonowanie, np. dodatkowej podstawy lub rowka teowego.
HA5C4-T DM-1 ALTERNATYWNE POŁĄCZENIE: UWAGA ALTERNATYWNE POŁĄCZENIE: UWAGA Ten łącznik obrotowy pasuje do tej maszyny, ale może wymagać alternatywnego mocowania, zapewniającego prawidłowe pozycjonowanie, np. dodatkowej podstawy lub rowka teowego.
LT260 DM-1 POŁĄCZENIE KSZTAŁTOWE
