VF-6/40TR

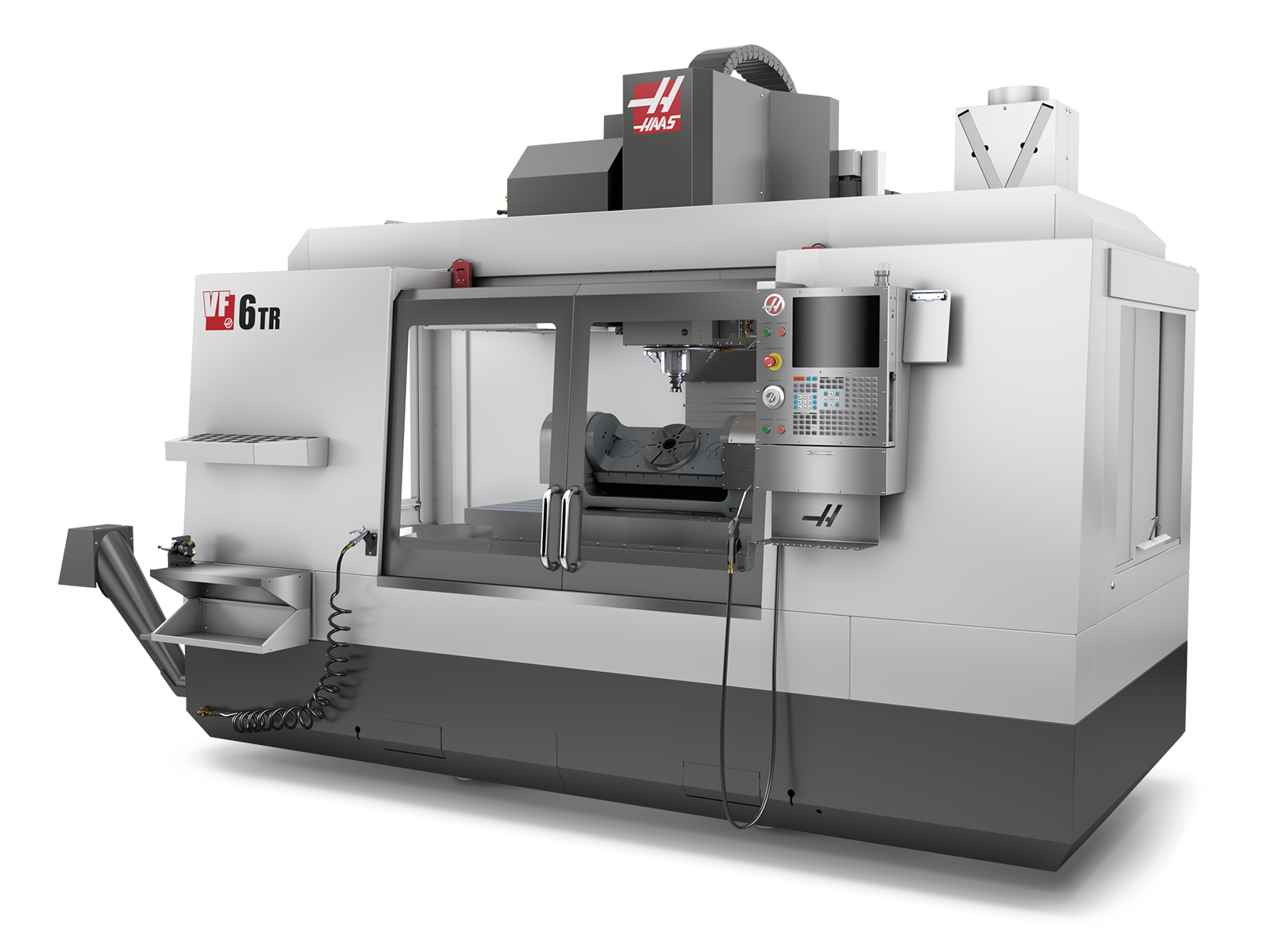

Frezarka CNC z bębnem o osi poziomej o zakresie ruchów 1626 x 813 x 762 mm
  • 40 Stożek
  • 5
  • 8.1k obr./min
  • 30+1 Rozmiar narzędzia
Compare Machines
ZBUDUJ I WYCEŃ
Contact Distributor

Haas oferuje szeroką maszyn CNC serii VF o każdym rozmiarze i które sprostają wszelkim wymaganiom produkcyjnym. Niezależnie od indywidualnych potrzeb znajdziesz maszynę VF, która spełni Twoje wymagania.

VF-6/40TR to wszechstronne 5-osiowe centrum obróbcze oparte na popularnej platformie VMC VF-6/40. Zapewnia pełny jednoczesny ruch pięciu osi lub pozycjonowanie obrabianego przedmiotu pod niemal dowolnym kątem. W celu zwiększenia elastyczności bęben o osi poziomej jest montowany bezpośrednio do standardowego stołu ze szczeliną T maszyny. Gdy zadanie wymaga tylko obróbki 3-osiowej, można go łatwo usunąć.

  • Możliwość pełnego konturowania w 5 osiach
  • Zawiera oprogramowanie od obróbki szybkiej
  • Zawiera mocowane bocznie urządzenie do wymiany narzędzi
  • Wyprodukowano w USA

Wyposażenie standardowe

Wrzeciona

  • Wrzeciono 8100 obr./min

Urządzenia do wymiany narzędzi

  • Mocowanie boczne 30+1

Pomiary sondą

  • Narzędzie do kalibracji osi obrotowych

Zarządzanie wiórami i chłodziwem

  • Programowalna dysza chłodziwa
  • Okienny nadmuch powietrza
  • Przenośnik śrubowy wiórów
  • Zbiornik chłodziwa o pojemności 95 galonów

Haas Control

  • Kod M wyświetlacza multimedialnego; M130
  • HaasConnect: Zdalny monitoring
  • Moduł wczesnego wykrywania awarii zasilania
  • Interfejs Ethernet
  • Połączenie Wi-Fi z systemem Haas Control
  • Zdalny regulator z kolorowym wyświetlaczem LCD
  • Gwintowanie sztywne
  • Makra definiowane przez użytkownika
  • Obracanie i skalowanie układu współrzędnych
  • Dynamiczne korekcje robocze oraz sterowanie punktami środkowymi narzędzi
  • Obróbka szybka
  • Standardowa pamięć programowa 1 GB
  • Wewnętrzny wysokonapięciowy transformator izolowany

Transport

  • Przygotowanie do podnoszenia

Gwarancja

  • Roczna gwarancja standardowa
Zakresy ruchu S.A.E METRIC
Oś X 64.0 in 1626 mm
Oś Y 32.0 in 813 mm
Oś Z 30.0 in 762 mm
Nachylenie osi A ± 120 ° ± 120 °
Oś B – obrót 360 ° 360 °
Od końca wrzeciona do stołu (~ maks.) 34.0 in 864 mm
Od końcówki wrzeciona do płyty (~ maks.) 19.0 in 483 mm
Od końca wrzeciona do stołu (~ min.) 4.0 in 102 mm
Od końcówki wrzeciona do płyty (~ min.) 11.0- in 279- mm
Spindle S.A.E METRIC
Moc maks. 30.0 hp 22.4 kW
Maks. prędkość 8100 rpm 8100 rpm
Maks. moment obrotowy 90 ft-lbf @ 2000 rpm 122 Nm @ 2000 rpm
Maks. moment obrotowy z opcj. przekładnią 250 ft-lbf @ 450 rpm 339 Nm @ 450 rpm
Rodzaj napędu Inline Direct-Drive Inline Direct-Drive
Stożek CT or BT 40 CT or BT 40
Smarowanie łożysk Air / Oil Injection Air / Oil Injection
Chłodzenie Liquid Cooled Liquid Cooled
Trunnion S.A.E METRIC
Średnica płyty mocującej 12.20 in 310 mm
Maks. obciążenie płyty 500 lb 226.8 kg
Maks. wychylenie części (obniżone przy kątach pochylenia > ± 90°) 31 in 787 mm
Szerokość rowków teowych 0.625 in 16 mm
Liczba standardowych stołów z rowkami teowymi 6 6
Szybkość dobiegów na A 50 °/sec 50 °/sec
Szybkość dobiegów na B 50 °/sec 50 °/sec
Maks. cięcie A 33 °/sec 33 °/sec
Maks. cięcie B 33 °/sec 33 °/sec
Feedrates S.A.E METRIC
Maks. cięcie 500 ipm 12.7 m/min
Szybkość dobiegów na X 600 ipm 15.2 m/min
Szybkość dobiegów na Y 600 ipm 15.2 m/min
Szybkość dobiegów na Z 600 ipm 15.2 m/min
Axis Motors S.A.E METRIC
Maks. napór X 3400 lbf 15124 N
Maks. napór Y 3400 lbf 15124 N
Maks. napór Z 5600 lbf 24910 N
Tool Changer S.A.E METRIC
Typ SMTC SMTC
Pojemność 30+1 30+1
Maks. średnica narzędzia (pełne sąsiednie gniazdo) 2.5 in 64 mm
Maks. średnica narzędzia (puste sąsiednie gniazdo) 5.0 in 127 mm
Maks. długość narzędzia (od linii nitowania) 16 in 406 mm
Maks. masa narzędzia 12 lb 5.4 kg
Czas wymiany narzędzia (śr.) 2.8 s 2.8 s
Czas wymiany narzędzia wiór-wiór (średni) 3.6 s 3.6 s
General S.A.E METRIC
Pojemność zbiornika chłodziwa 95 gal 360 L
Air Requirements S.A.E METRIC
Wymagane powietrze 4 scfm @ 100 psi 113 L/min @ 6.9 bar
Wewnętrzny wąż pneumatyczny 3/8 in 3/8 in
Sprzęgło (powietrze) 3/8 in 3/8 in
Min. ciśnienie powietrza 80 psi 5.5 bar
Electrical Specification S.A.E METRIC
Prędkość wrzeciona 8100 rpm 8100 rpm
Rodzaj napędu Inline Direct-Drive Inline Direct-Drive
Moc wrzeciona 30.0 hp 22.4 kW
Napięcie wejściowa AC (3 fazy) – niskie 220 VAC 220 VAC
Ampery przy pełnym obciążeniu (3 fazy) – niskie 40 A 40 A
Napięcie wejściowe AC (3 fazy) – wysokie 440 VAC 440 VAC
Ampery przy pełnym obciążeniu (3 fazy) – wysokie 20 A 20 A
