Úvod

Tento postup popisuje, jak nainstalovat převodovku 50-Taper 16DP-C na vertikální frézy Haas bez systému konsolidovaného potrubí pro vzduchové mazání (CALM). Tento postup se nevztahuje na vertikální stroje Haas s převodovkou ZF.

Tato převodovka je vybavena velkou 3litrovou nádrží [1] a zásobníkem o objemu 500 ml [2].

Podmínka

Poznámka: Převodovka 3litrové nádrže je ve výrobním závodě naplněna správným množstvím oleje Mobil SHC 627.

Když fréza pracuje správně, zásobník o objemu 500 ml je prázdný. V rámci běžné údržby NEPLŇTE nádrž na jímku ani zásobník.

Požadované součásti:

  • Převodvka VF 7.5K 50T 16DP-C: ČÍSLO DÍLU 93-30-9743A

NEBO

  • Převodovka VF 10K 50T 16DP-C: ČÍSLO DÍLU 93-30-9744B

NEBO

  • Převodovka VF-5/50 30HP 7.5K 16DP-C: ČÍSLO DÍLU 93-30-9982B

50-kuželový — převodovka — pomoc při instalaci — nastavení parametrů — VMC

Použijte tabulky, které následují, abyste ověřili správné hodnoty parametrů. Některé parametry nemusí platit pro verzi softwaru, kterou používáte. Při změně z optického na magnetický kodér změňte pouze parametry v druhé tabulce.

Parametr Název Hodnota Parametr Název  Hodnota
57:02 VYPNOUT PŘEVODOVÝ BOX 0 1305 TYP OPAKOVÁNÍ ŘAZENÍ 3
57:26 NÍZKÝ TISK TRANS-OLEJŮ 1 1310 AKTIVOVAT PŘEVODOVÉ POLE SENZOR HLADINY OLEJE 1
75 RYCHLOST ZMĚNY LOVNÝCH ZAŘÍZENÍ 30 1311 PŘEVODOVÉ POLE TYP ČIDLA PRŮTOKU OLEJE Tlakový spínač = 0
Snímač průtoku = 1
Senzor hladiny = 2
129 DOBA VYROVNÁNÍ PŘEVODOVKY 200 1312 RYCHLOSTNÍ BOX ALARM ÚROVEŇ OLEJE ZPOŽDĚNÍ (DNY) 10
130 ZPOŽDĚNÍ TAHU PŘEVODOVKY 750 1316 TYP DOČASNÉHO SNÍMAČE MOTORU SP 2
180 ZISK AKTUALIZACE SP 240 1317 SP MOTOR MAX TEMP (DEG F) 500000
181 SP MIN STVRZENKA 40 1318 SP MOTOR SENZOR MIN TEMP (DEG F) 0
188 ZÍSKAT ORIENTACI V SP 750 1319 SP MOTOR POZOR TEMP (DEG F) 210
725 VYSOKORYCHLOSTNÍ PROFILOVÁNÍ PS 1 1320 SP MOTOR ALARM TEMP (DEG F) 250
1304 RYCHLOST OPAKOVÁNÍ RYCHLOSTNÍHO POSUNU (RPM) 10 1274 ČASOVÝ LIMIT TAHU PŘEVODOVKY 3300



Parametry v tabulce, které následují po změně typu kodéru a maximálního otáček vřetena. Zvolte hodnotu, která odpovídá typu kodéru, a maximální otáčky vřetena.

 Poznámka: Pro hřídelové a nábojové kodéry použijte stejné hodnoty, pokud není uvedeno jinak.

Parametr Název 7 500 RPM-magnetický kodér 7 500 RPM optický kodér 10 000 RPM-magnetický kodér 10 000 RPM-optický kodér
79 KROKY VŘETENA/REV 4096 4000 2048 2000
131 MAX VŘETENO OTÁČEK 7500 7500 10000 10000
142 VYSOKÁ/NÍZKÁ ZMĚNA RYCHLOSTNÍHO STUPNI 1965 1965 2950 2950
150 NÍZKÉ LOVNÉ ZAŘÍZENÍ MAX SP RPM 2325 2325 3100 3100
183 SP MAX FREQ 25000 25000 16667 16667
186 ZPOMALENÍ SP 81920 81920 76800 76800
187 PS/REV ZAŘÍZENÍ SP MOT 4096 4000

4096

(Hubbed kodér 5120)

 4000
239 SPINDL ENC KROKY/REV

8192

(Hubbed kodér 4096)

 8000

8192

(Hubbed kodér 4096)

 4000
1287 MAXIMÁLNÍ NOSNÍ OTÁČEK VŘETENA 7500 7500 10000 10000
1288 MAXIMÁLNÍ ČETNOST OTÁČEK VŘETENA 7500 7500 10000 10000

VMC-50-Taper-nástroj píst-před-klidný-odebrání

1

Stiskněte [POWER ON].

Nastavte osu Z na spodní pozici.

Nastavte osu X do středu pojezdu.

Nastavte osu Y na přední stranu stroje.

Stiskněte [POWER ON]. Zablokujte hlavní jistič. Použijte schválený zámek se schváleným bezpečnostním štítkem.

Uzavřete primární vzduchový ventil, aby se přívod vzduchu do stroje zastavil. Odstraňte panely krytu.

Je-li to nutné, odpojte ventilátor vřetene a uvolňovací kabely nástroje, když odstraníte panely.

Požadované nástroje:

  • T-2080

2

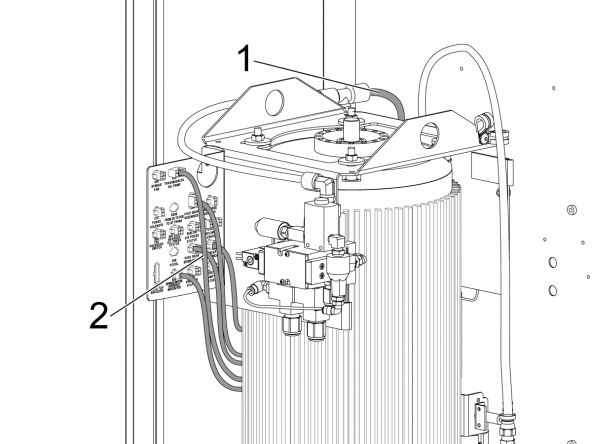

Odpojte (2) kabely spínače [1] od držáku konektoru pro uvolnění nástroje (TRP).

Poznámka: Položte štítek na každou vzduchovou hadici TRP, abyste je mohli nainstalovat do správné polohy.

Odpojte (3) vzduchové hadice TRP [2].

Je-li stroj vybaven TSC, odstraňte chladicí kapalinu a prodlužovací trubici. K přidržovržení vřetene použijte T-2080. Chladící směs a rozšíření mají levý závit.

3

Sejměte (4) šrouby TRP, podložky a pružiny.

Poznámka: Počet a umístění kmitů zaznamenejte pod TRP. Pásky se spojí s elektrickou páskou. To je nutné pro správné zarovnání TRP při instalaci.

Odeberte sestavu TRP.

VMC - 50-Taper - převodovka - Pre-CALM - demontáž

1

Odstraňte střední kryt řemene.

2

Odpojte přívod vzduchu [1].

Odpojte kabely všech spínačů a solenoidů vřetene z držáku konektoru.

3

Připojte zvedák k sestavě převodovky [1].

Upozornění: Sestava převodovky, vřetene a motoru 500 lb (227 kg). Zkontrolujte, že nosnost zvedáku je vhodná pro hmotnost sestavy převodovky, vřetene a motoru.

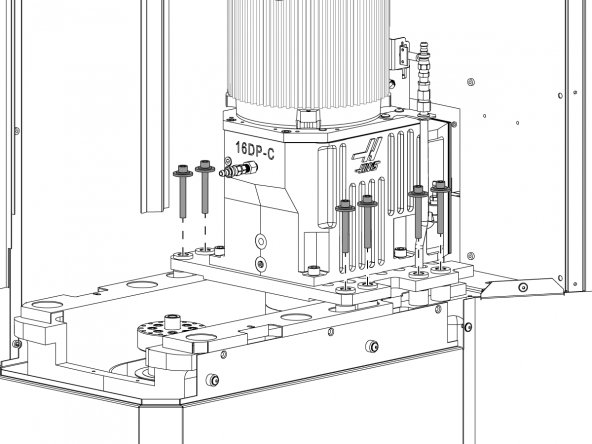

Odstraňte (8) šrouby převodovky [2].

Vytáhněte sestavu ozubeného kola dopředu, abyste snížili napětí hnacího řemene.

Sundejte hnací řemen ze strany vřetena.

4

Pomalu zvedněte sestavu motoru převodovky/vřetena.

Sestavu pomalu zvedněte a hledejte další připojené kabely.

Odpojte kódovací kabel [1].

5

Odstraňte držák konektoru [1], TRP solenoidy [2] a kabel kodéru [4] ze staré převodovky.

Poznámka: Pokud byl stroj pre-CALM dodatečně vybaven bezložiskovou jednotkou HAAS, pak vyměňte nový převodový solenoid (má 2 cívky) za původní solenoid (má 3 cívky) ze staré převodovky.

*VMC- 50-kužel-převodovka- 16DP-C-Pre-CALM*-instalace

1

Nainstalujte do nové převodovky držák konektoru [1], TRP solenoidy [2] a kabel kodéru [4], které jste odebrali ze staré převodovky.

Poznámka: Pokud byl stroj pre-CALM dodatečně vybaven bezložiskovou jednotkou HAAS, pak vyměňte nový převodový solenoidový ventil (má 2 cívky) s původním solenoidovým ventilem (má 3 cívky) ze staré převodovky.

2

V případě potřeby namontujte nový hnací řemen před instalací převodovky.

Poznámka: Pěnová izolace na zadním krytu hlavice může zabránit instalaci převodovky na správné místo. Pokud k tomu dojde, musíte přeříznout pěnovou izolaci.

Pomocí zvedáku zvedněte náhradní sestavu převodovky / motoru vřetena a umístěte ji na místo.

Upozornění: Sestava převodovky, vřetene a motoru 500 lb (227 kg). Zkontrolujte, že nosnost zvedáku je vhodná pro hmotnost sestavy převodovky, vřetene a motoru.

Připojte kodér [1]. Veďte jej pod převodovkou a za ní.

4

Najděte 4pinový konektor [1] adaptérového kabelu 300A dodaného se sadou. Připojte jej ke konektoru s označením VENTILÁTOR VŘETENE na držáku konektoru.

5

Najděte kabel z solenoidu odvětrávání nádrže na 3litrové nádrži na jímku.

6

Připojte kabel od solenoidu odvětrávání nádrže k 2pinovému samičímu konektoru na 300A kabelu adaptéru.

7

Připojte kabel označený TRANS OIL FLOW [1] ke konektoru označenému 950 LOW GEARBOX OIL PRESS STATUS.

Poznámka: Kabel označený VMC GEARBOX 2 LEVEL [2] na 3litrové nádrži na jímku se nepoužívá.

8

Připojte zbývající spínače a solenoidy k drzáku konektoru [1]. Připojte vzduchovou hadici ke spojce ve tvaru T [7].

VMC-50-Taper-nástroj píst-před-klidný-instalace

1

Instalujte sestavení TRP.

Nainstalujte šims, které jste spojili do stejné polohy, jako jste odstranili z TRP.

2

Instalace (4) šroubů, podložek a pružin TRP.

Šrouby utáhněte momentem 50 ft-lbs (76 nm).

3

Spojte (2) kabely spínače [1] s držákem konektoru pro uvolnění nástroje (TRP).

Hadice (3) vzduchových hadic [2] spojte se stejným příslušenstvím, z něhož byly odstraněny.

Pomocí štítků můžete tyto štítky nainstalovat do správného vybavení.

Otevřete přívodní vzduchový ventil, aby byl do stroje přiváděn stlačený vzduch. Zkontrolujte všechny vzduchové hadice na těsnost.

Nastavte hlavní jistič okruhu do polohy ON. Stiskněte [POWER ON].

Stiskněte tlačítko [TOOL RELEASE], abyste zajistili správné fungování TRP.

Solenoid/Orifice Upgrade

1

Odstraňte solenoid [1] a 0,010" a 0,03" otvory [2] ze sestavy olejové nádrže a vyměňte je za 0,020" otvor [3] číslo dílu 58-0297.

Namontujte tlumič [4] č. dílu 58-1861 na pouzdro převodovky, jak je znázorněno na obrázku.

Poznámka: Pokud byla převodovka vybavena solenoidem s antisifonem, do tohoto portu na pouzdře byla přivedena hadice.

Doplňte nádrž podle pokynů na etiketě na nádrži.

2

POKYNY PRO PLNĚNÍ/UZAVŘENÍ NÁDRŽE NA STLAČENÝ OLEJ (5PSI)

1. Vyjměte plnicí zátku a odložte ji stranou.

2. Nechte olejové čerpadlo běžet jednu minutu v MDI M59 P1107; pro stroje CHC.

3. V případě potřeby naplňte nádrž až po horní části s plnicí zátkou olejem Mobil SHC627 nebo Mobil 1 15W-50.

4. Plnicí zátku bezpečně usaďte na své místo a očistěte všechny zbytky oleje.

5. Nechte vřeteno 10 minut běžet a zkontrolujte, zda nedochází k úniku oleje; podle potřeby proveďte opravu.



VMC - 50-Taper - převodovka 16DCP - Pre-CALM - Test

1

Tento krok proveďte, abyste se ujistili, že snímač průtoku oleje a solenoid odvzdušnění nádrže převodovky fungují správně.

Provádění tohoto programu:

M03 S1000;

G04 P60.;

M03;

Tento program zajišťuje správnou funkci snímače průtoku oleje a solenoidu odvětrávání nádrže převodovky.

Během otáčení vřetena zkontrolujte, zda u žádné hadice nedochází k únikům.

Když se ventilátor vřetena a olejové čerpadlo zastaví, uslyšíte uvolnění tlaku a „zabublání“ oleje do pouzdra převodovky. To je normální.

Pokud se zobrazí alarm, ujistěte se, že jsou všechny kabely pevně připojeny.

2

Nastavte výšku senzorů TRP. Viz 50-Taper - TRP-seřízení výšky-VMC.

Instalace panelů pouzdra.

Poznámka: Ujistěte se, že je ventilátor vřetene připojen k 4kolíkový zdířce na kabelu adaptéru.
