7.1 Glavna procesorska PCB ploča - Zamjena

PCB glavnog procesora - Zamjena - NGC

AD0316

Introduction

Ovaj postupak će vam pokazati kako zamijeniti glavnu upravljačku ploču PCB na stroju upravljanjem sljedeće generacije.

 Prije zamjene bilo kojeg dijela, preuzmite i ispunite kontrolni popis izvješća inspekcije PCB-a glavnog procesora dan u nastavku. Može se naći u Vodiču za rješavanje problema PCB-a glavnog procesora.

Kompleti za zamjenu glavne upravljačke ploče PCB-a:

  • 93-32-4250B    NGC GLAVNA PCB, ZAMJENA (1 GB)
  • 93-32-4251B    NGC GLAVNA PCB, ZAMJENA (32 ILI 64 GB)
  • 93-2796    NGC GLAVNA PCB, ZAMJENA (1 GB)
  • 93-2799    NGC GLAVNA PCB, ZAMJENA (32 ILI 64 GB)
  • 93-3427     MAIN PROC NGC W/C7 1GB REPLACEMENT
  • 93-4071   ENCL XILINX MAIN 1GB SERVISNI KOMPLET
  • 93-4072    ENCL XILINX MAIN 32/64GB SERVISNI KOMPLET
  • 93-4466     GLAVNI IMX8 SERVISNI KOMPLET 32/64GB
  • 93-1000310    PROŠIRENA MEMORIJA 32GB (PCB + SD + KOD)
  • 93-1000309    PROŠIRENA MEMORIJA 64GB (PCB + SD + KOD)

Hardware and Software Version Compatibility Table

 15" PCB GLAVNOG PROCESORA Kompatibilna verzija softvera Hardverski PN# TP#
NGC Maincon PCB s Q7_4GB eMMC modulom. 100.16.000.1011 i noviji (pogledajte napomenu*) 32-4250A, 32-4250B, 32-4251B, 32-4252F, 32-4253F N/A
NGC Maincon PCB s Q7_8GB eMMC modulom. 100.17.000.1018 i viša 32-4250C, 32-4250D, 32-4251C, 32-4252A, 32-4253A 20433
NGC Maincon PCB s Q7_16GB eMMC modulom. 100.17.000.2034 i viša 32-4252B, 32-4253B 20566
NGC Maincon PCB s IWAVE Q7_16GB eMMC modulom. 100.20.000.1200 i novija  32-4256, 32-4257 N/A
NGC Maincon PCB s C7 (1GB, 32GB i 64GB) 100.22.000.1010 i noviji 32-4290, 32-4291 56810
NGC Maincon PCB s Xilinx Q7
 100.23.000.1000 i noviji 32-4254, 32-4255, 32-4266, 32-4268 N/A
NGC Maincon PCB  s Xilinx Q7  100.24.000.1000 i noviji  32-4266A, 32-4268A N/A

 Napomena: Nemojte nadograđivati na trenutačni softver sa inačice softvera 100.16.000.1020 ili niže. Morate nadograditi na 100.16.000.1021 najprije zatim možete ažurirati na tekuću inačicu softvera.

Hardware and Software Version Compatibility Table

19" PCB GLAVNOG PROCESORA Kompatibilna verzija softvera Hardverski PN# TP#
NGC Maincon PCB s iMX8 Q7  100.25.001.1000 i noviji 32-4272, 32-4273 N/A

Main Control PCB Replacement

1

Pritisnite [POWER OFF]. Postavite glavni strujni prekidač na položaj [OFF] (ISKLJUČENO). Zaključajte glavni strujni osigurač. Koristite odobrenu bravu s odobrenom sigurnosnom oznakom.

Opasnost: Nakon isključivanja stroja, pričekajte najmanje 5 minuta prije rada u upravljačkom ormaru kako biste omogućili da nestane snage. Pričekajte da se indikator napona na vektorskom pogonu potpuno ugasi.

Oprez: Kad rukujete s PCB-om, morate nositi traku za elektrostatičko pražnjenje (ESD).

2

 Napomena: PCB glavne kontrole napušta tvornicu bez baterije, pogledajte PCB glavne kontrole - (Coin tip) - NGC - Zamjena/instalacija baterije postupak za vrstu baterije za instalaciju i kako to učiniti pravilno.

Odspojite sve kabele od glavne upravljačke ploče PCB.

 Napomena: Na svaki kabel koji je priključen na PCB stavite identifikacijsku oznaku. To olakšava instalaciju.

Uklonite rabljenu glavnu upravljačku ploču PCB.

Instalirajte novu glavnu upravljačku ploču PCB.

NAPOMENA: Ako PCB koji zamjenjujete ima plastično kućište, pogledajte PCB glavne kontrole u kućištu odjeljak ispod.

Spojite kabele. Koristite svoje identifikacijske oznake za povezivanje

Main Control Non Enclosed to Main Control Enclosed PCB Replacement

Koristite sljedeći postupak za zamjenu PCB-a glavne kontrole bez kućišta s PCB-om glavne kontrole u kućištu.

1

Jednom kada su koraci iz prethodnog odjeljka za uklanjanje ploče glavne kontrole bez kućišta završeni, nastavite sa sljedećim koracima za instalaciju PCB-a glavne kontrole u kućištu.

Uklonite odstojnike s muškim krajevima sa šasije kontrolnog ormara, gdje je prethodno bila montirana ploča glavne kontrole bez kućišta.

Instalirajte četiri 6-32 odstojnika s muškim na ženske krajeve koji se koriste za montažu ploče glavne kontrole u kućištu.

Instalirajte tri navojne šipke na sljedeće prikazane odstojnike [1].

Napomena: [2] Bit će jedini odstojnik bez navojne šipke.

2

VAŽNO: Provjerite jesu li svi kabeli označeni tako da se mogu priključiti na novi PCB.

Montirajte novi PCB glavne kontrole u kućištuporavnavajući ga na navojne šipke [1].

Nakon poravnanja, učvrstite središnji vijak s Philips okruglom glavom (PPHS) [2] kako biste fiksirali PCB u položaju.

3

Učvrstite 4 odstojnika [1] na navojne šipke koje su poravnale PCB.

Provedite kabel uzemljenja i učvrstite ga na šasiju kontrolnog ormara [2].

NAPOMENA: Slika prikazuje jedno moguće mjesto za postavljanje kabela za uzemljenje na šasiju. Kabel se može montirati na bilo koju dostupnu lokaciju na šasiji.

Nakon montaže provjerite jesu li svi kabeli priključeni na PCB prema oznakama korištenim u prethodnom koraku.

Slijedite BTD zamjenu za nastavak s montažom instalacije PCB-a za detekciju slomljenog alata ako je primjenjivo za stroj.

Load Software

Napomena: Ovaj postupak može izvesti samo ovlašteni Haas tehničar,

Morate napraviti "čistu" instalaciju softvera kada zamijenite glavnu upravljačku ploču PCB. Pogledajte Ažuriranje softvera - (Opcija 5) Čista instalacija - NGC.

Memory Upgrade Activation

Kompleti za nadogradnju memorije od 32GB ili 64GB trebaju aktivacijski kod za omogućavanje memorije na kontroli.  Pogledajte NGC konfiguraciju 24.1120 i noviju.

7.2 Baterija glavnog procesora - Zamjena/Ugradnja

Glavna upravljačka PCB - (Vrsta novčića) - NGC - Zamjena baterije/instalacija

AD0317

Revizija B - 7/2025

Introduction

Ovaj postupak pokazuje kako zamijeniti bateriju u obliku nočića na NGC glavnom procesoru.

Potrebni dijelovi

  • LIR2032 ili LR2032 punjiva litij-ionska gumbasta baterija
Sigurnosno-tehnički list LIR2032

Electrical Safety

  OPASNOST: Rad s električnim uslugama potrebnim za CNC strojeve je izuzetno opasan i može rezultirati teškim ozljedama ili smrću.

Prije spajanja žica vodova na CNC:

  • Isključite svo napajanje stroja na izvoru.
  • Izvršite postupak Zaključavanja-Označavanja (LOTO) kako biste osigurali da napajanje ostane isključeno tijekom servisiranja.
  • Provjerite je li napajanje isključeno pomoću detektora izmjeničnog napona na svim dolaznim vodovima.

Ako niste sigurni kako sigurno isključiti napajanje ili provesti LOTO postupke:

  • Ne nastavljajte.
  • Kontaktirajte kvalificirano osoblje ili zatražite odgovarajuću pomoć prije nastavka.

Nepridržavanje ovih mjera opreza može dovesti do električnog udara, oštećenja opreme ili smrtonosnih ozljeda.

 Opasnost: Prije nego što započnete bilo koji posao unutar upravljačkog ormarića, provjerite da je indikatorska lampica visokog napona na 320V strujnom napajanju / vektorskom pogonu bila isključena najmanje pet (5) minuta. Ovo razdoblje čekanja osigurava da se preostali napon rasipa i smanjuje rizik od strujnog udara.

Određeni servisni postupci uključuju električne komponente visokog rizika i mogu predstavljati opasnost od ozbiljnih ozljeda ili smrtnog ishoda. Tehničari ne smiju pokušavati nijedan postupak osim ako u potpunosti razumiju uključene korake i povezane rizike.

Ako postoji bilo kakva nesigurnost u vezi s postupkom, kontaktirajte vašu Haas tvorničku prodavaonicu (HFO) kako biste angažirali kvalificiranog servisnog tehničara.

Snap In Battery - Removal

Ovaj postupak objašnjava kako zamijeniti gumbastu bateriju koristeći držač baterije na umetanje.

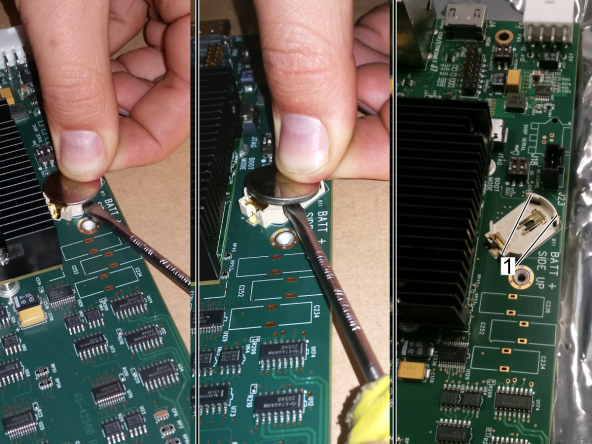

Lagano pritisnite stražnji kraj baterije.

 Oprez: Držač baterije [1] može se oštetiti ako se bateriji dopusti kretanje tijekom sljedećeg koraka.

Postavite mali ravni odvijač ispod baterije na bočnoj strani držača opruga i pažljivo zavijte ispod baterije kako biste je izvadili.

Snap In Battery - Installation

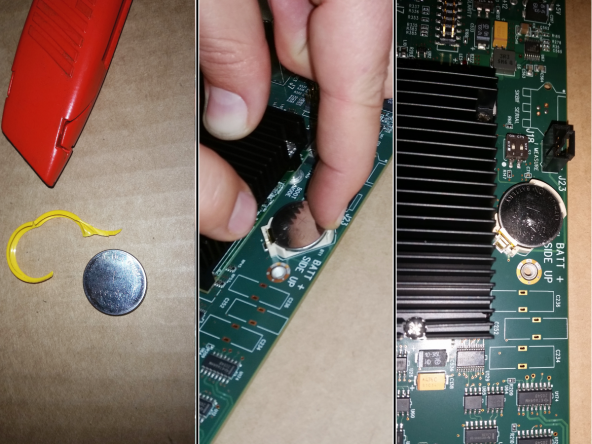

Uklonite zaštitnu foliju iz nove baterije.

Instalirajte novu bateriju, provjerite je li simbol "+" okrenut prema gore.

Postavite jedan rub baterije u držač nasuprot metalnom držaču opruge i lagano povlačite bateriju u metalnu oprugu. Pažljivo utisnite stražnji kraj baterije u držač pored jezičaka.

 Važno: Ne zamjenjujte procesor ako su jezičci držača baterije [1] polomljeni. Privremeno držite bateriju na mjestu i nanesite vruće silikonsko ljepilo kako biste učvrstili bateriju.

Postavite datum i vrijeme stroja. Pogledajte postupak Upravljačka jedinica Next Generation - Promjena datuma/vremena.

Napomena: Ostavite stroj uključen najmanje 4 sata kako bi se napunila baterija. Nepridržavanje toga može uzrokovati resetiranje datuma/vremena stroja.

Sliding Battery - Removal

Ovaj postupak pokazuje vam kako zamijeniti gumbastu bateriju na NGC glavnom procesoru s kliznim držačem gumbaste baterije. Ovaj postupak vrijedi za nove procesore s plastičnim kućištem.

Uklonite vrata baterije i vijke.

Slika lijevo prikazuje procesor na 15" LCD kontroli, smješten na stražnjoj strani procesora.

Desno prikazuje 19" LCD NGC kontrolu, smještenu na prednjoj strani procesora.

Izvucite držač baterije iz kopče za držanje [1].

Oprez: Držač baterije može se oštetiti tijekom instalacije ako baterija nije pravilno osigurana.



Sliding Battery - Installation

Uklonite zaštitnu foliju iz nove baterije.

Instalirajte novu bateriju, provjerite je li "+" simbol okrenut prema gore [1].

Umetnite držač baterije u kopču baterije dok se ne zaključa [2].

Napomena: Izbjegavajte kontaminaciju držača baterije.

Ponovno instalirajte poklopac baterije.

Postavite datum i vrijeme stroja. Pogledajte postupak Upravljačka jedinica Next Generation - Promjena datuma/vremena .

Napomena: Ostavite stroj uključen najmanje 4 sata kako bi se napunila baterija. Nepridržavanje toga može uzrokovati resetiranje datuma/vremena stroja.

7.3 15" LCD glavna procesorska PCB ploča - Otklanjanje poteškoća

15" LCD Glavna procesorska tiskana pločica - Vodič za rješavanje problema - NGC

TG0005

Revizija B - 01.2026.

Introduction

Pomoću ovog dokumenta otklonite probleme s Maincon PCB-om na stroju pomoću Next Generation Control. Ako ne možete pronaći scenarij koji odgovara vašoj situaciji, pošaljite zapisnik pogrešaka ([SHIFT] + [F3]) na [email protected].

 Napomena: Ako je potrebno, naredba zapisnika pogrešaka ([SHIFT] + [F3]) može se pokrenuti dok je program pokrenut.

Prije zamjene bilo kojeg dijela, preuzmite i ispunite kontrolni popis izvješća inspekcije PCB-a glavnog procesora dan u nastavku.

Kontrolni popis izvješća inspekcije PCB-a glavnog procesora

15" LCD Main Processor PCB - Overview

PCB glavnog procesora upravljačke jedinice Next Generation 15" LCD uključuje jedinice za video, glavni i kontroler pokreta. Može primiti 16 kanala za upravljanje kretanjem. Nema potrebe za dodavanjem dodatnog MOCON-a za aplikacije koje zahtijevaju više kanala. Ova ploča komunicira s I/O PCB putem serijske komunikacije putem jednog RJ45 kabela pomoću RS422 sustava. Next Generation Control uključuje otvore za linearne mjerne letve. Komunikacija s prednjom pločom obavlja se putem RJ45 kabela i uključuje video signale za 15" LCD zaslon.

  • J3 je ulazni konektor napajanja gdje se +5VDC i +/- 12VDC i signal za praćenje napona isporučuju sa PSUP PCB-a.
  • J7 je RJ45 ethernet priključak i dvostruko USB čvorište.
  • RJ45 ethernet priključak je ulaz iz metalnog lima bočne stijenke upravljačkog ormarića za žičanu ethernet vezu.
    • Gornji USB priključak spojen je na SKBIF PCB na J9.
    • Donji USB priključak se trenutačno ne koristi.
  • J8 je dvostruko USB čvorište. Trenutačno se ne koristi.
  • J9 je RJ45 ethernet priključak. To je povezano na SKBIF PCB na J28.
  • J14 je RJ45 ethernet priključak. To je povezano na I/O PCB na J4 .
  • J13 trenutačno se ne koristi.
  • J2 je RP-SMA (subminijaturna verzija A s obrnutim polaritetom) koaksijalni priključak. To je spojeno na WiFi antenu.
  • J16 je ulaz monitora napona iz vektorskog pogona.
  • P1-P16 su priključci naredbe pojačivača. Oni su spojeni na pojačala servo osovine.
  • P17-P32 su ulazni priključci enkodera osi. Ovo su ulazi za enkodere servo motora osi, senzore ishodišta osi i neke senzore tlaka zraka rotacijske jedinice.
  • P33-P37 su ulazi mjerne letve osi. Oni su povezani na sekundarne enkodere mjerne letve.
  • BT1 je baterija sustava. Na taj se način omogućuje pohrana memorije datuma i vremena.
  • PQ7 Modul je Ploča procesora. Ovaj modul ne treba uklanjati.
  • J12 je USB priključak WiFi modula. On je povezan na PCB WiFi modul.
  • J20 je UMCC (Ultra minijaturni koaksijalni priključak). On je spojen na WiFi modul preko kabela prespojnika.

PCB serial number

Napomena: Serijski broj PCB-a mora biti uključen u kontrolni popis izvješća o inspekciji. Serijski broj nalazi se na naljepnici [1] na vrhu kontrolnog popisa za pregled.

Serijski broj počinje s dva slova, nakon kojih slijedi osam znamenki. Uključite i slova i brojeve u izvješće o inspekciji.

15" LCD Main Processor PCB Troubleshooting - Boot Up

1

Prilikom uključivanja stroja, upravljački zaslon se ne pokreće i prikazuje se crni zaslon, a pozadinsko osvjetljenje LCD-a ne svijetli.

Provjerite sljedeće:

  • Provjerite ulazni konektor napajanja na J3 i izmjerite +5VDC na konektoru. Ispravan napon bit će između +4,90 VDC do +5,20 VDC.
  • Isključite / uključite stroj nekoliko puta i provjerite da li izmjereni naponi ostaju konzistentni.
  • Ako razine napona nisu konzistentne. Pregledajte PSUP PCB, LVPS i kabele za pronalaženje problema s napajanjem.

Oprez: Prilikom ispitivanja napona pazite da ne dođe do spoja crvene i crne žice. To može uzrokovati oštećenje glavnog procesora ili niskonaponskog strujnog napajanja.

2

Ako stalno mjerite ispravan napon pri pokretanju, ali se upravljačka jedinica ne pokreće i zaslon je crn. Provjerite sljedeće dok je stroj isključen:

  • Provjerite RJ45 ethernet kabel i priključak s PCB-a glavnog procesora na J9 do SKBIF PCB na J28. Testirajte kabel, pogledajte postupak Mrežni kabel - alat za ispitivanje.
  • Provjerite spojeve na LCD-u. LCD podatkovni kabel na J16 na SKBIF-u do LCD-a. Kabel za pozadinsko osvjetljenje LCD-a od J13 do LCD-a. Nemojte iskopčavati priključke, već provjerite jesu li potpuno utaknuti.

Kad je stroj uključen:

  • Provjerite ulazni konektor napajanja na J20 i izmjerite napon na +3.3VDC, +5VDC i +12VDC ispitnim točkama na SKBIF-u. Ispravni naponi bit će od +3,10 VDC do +3,50 VDC, +4,90 VDC do +5,20 VDC i +11,85 VDC do +12,40 VDC.

3

Ako su kabelske veze i izmjereni naponi ispravni, ali se upravljačka jedinica ne pokreće i zaslon je crn. Obavite sljedeće:

  • Ažurirajte softver stroja tako što ćete držati gumb U prilikom uključivanja stroja.
    • USB bi trebao sadržavati vaš servisni ključ, najnoviji softver i konfiguracije stroja.
    • Ako se stroj pokrene i pojavi se zaslon za ažuriranje Haas softvera. Obavite ažuriranje softvera Opcija 2.
  • Ako to ne uspije, obavite ažuriranje softvera Opcija 5.
  • Ako ne uspijete provesti OBNAVLJANJE SOFTVERSKOG AŽURIRANJA držeći gumb E prilikom uključivanja stroja. To se pokreće s USB-a, a ne s procesora.
  • Ako se stroj ne pokrene i ne pojavi se zaslon za ažuriranje Haas softvera. Zamijenite PCB glavnog procesora.

4

Ako se upravljački zaslon uključi, ali se zaustavi na koracima 2-8, onda to nije problem s napajanjem ili RJ45 problem s videovezama, već problem s pokretanjem glavnog procesora.
To se može dogoditi svaki put prilikom pokretanja sustava ili povremeno. Provjerite sljedeće:

  • Provjerite tablicu kompatibilnosti glavnog procesora/softvera i izvršite nadogradnju na najnoviji softver.

Napomena: Nemojte nadograđivati na trenutačni softver sa inačice softvera 100.16.000.1020 ili niže. Morate najprije nadograditi na 100.16.000.1021 a zatim možete ažurirati na tekuću inačicu softvera.

  • Najprije obavite ažuriranje softvera Opcija 2.
  • Ako to ne uspije, obavite ažuriranje softvera Opcija 5. Ako ne uspijete provesti OBNAVLJANJE SOFTVERSKOG AŽURIRANJA držeći gumb E prilikom uključivanja stroja.
  • Ako se stroj ne pokrene i ne pojavi se zaslon za ažuriranje Haas softvera. Zamijenite PCB glavnog procesora.

Hardware and Software Version Compatibility Table

NGC Glavni PCB Kompatibilna verzija softvera Hardverski PN# TP#
NGC Maincon PCB s Q7_4GB eMMC modulom. 100.16.000.1011 i noviji (pogledajte napomenu*) 32-4250A, 32-4250B, 32-4251B, 32-4252F, 32-4253F N/A
NGC Maincon PCB s Q7_8GB eMMC modulom. 100.17.000.1018 i viša 32-4250C, 32-4250D, 32-4251C, 32-4252A, 32-4253A 20433
NGC Maincon PCB s Q7_16GB eMMC modulom. 100.17.000.2034 i viša 32-4252B, 32-4253B 20566
NGC Maincon PCB s IWAVE Q7_16GB eMMC modulom. 100.20.000.1200 i novija  32-4256, 32-4257 N/A
NGC Maincon PCB s C7 (1GB, 32GB i 64GB) 100.22.000.1010 i noviji 32-4290, 32-4291 56810
NGC Maincon PCB s Xilinx Q7
 100.23.000.1000 i noviji 32-4254, 32-4255, 32-4266, 32-4268 N/A
NGC Maincon PCB  s Xilinx Q7  100.24.000.1000 i noviji  32-4266A, 32-4268A N/A
Y/D kontaktor
Y/D kontaktor s povratnim kabelima. 100.17.000.2034 i viša 32-5280A, 32-5281A 20007

 Napomena: Nemojte nadograđivati na trenutačni softver sa inačice softvera 100.16.000.1020 ili niže. Morate nadograditi na 100.16.000.1021 najprije zatim možete ažurirati na tekuću inačicu softvera.

Symptom Table

Simptom Mogući uzrok Korektivna radnja

Vrijeme/datum ili aktivacija povremeno će se obnoviti.

 Baterija sustava je neispravna.

Izmjerite napon baterije sustava, ako je napon ispod 3.0 VDC zamijeniti bateriju. Pogledajte Upravljačka jedinica Next Generation - PCB glavne kontrole - Zamjena baterije.

Ostavite stroj uključen najmanje 4 sata kako bi se napunila baterija. Ako se datum/vrijeme stroja resetira, možda će trebati zamijeniti bateriju.
Maincon PCB ne daje ispravan napon.  Pogledajte odjeljak Pregled baterije PCB-a za korektivnu radnju.
Zaslon stroja neće da se uključi. Niskonaponsko napajanje ne isporučuje točan napon.
  • Provjerite ulazni konektor napajanja na J3 i izmjerite +5VDC na konektoru. Ispravan napon bit će između +4,90 VDC do +5,20 VDC.
  • Isključite / uključite stroj nekoliko puta i provjerite da li izmjereni naponi ostaju konzistentni.
Labava kabelska veza na WIFI modul PCB uzrokuje prekid procesora.
  1. Isključite stroj.
  2. Isključite priključak WIFI modula na J12.
  3. Uključite stroj. Ako se stroj ispravno pokreće, ponovno podesite WIFI konektor modula na J12 i na WIFI modulu PCB [1].
Kabel od SKBIF-a do Maincon PCB-a je neispravan. Pogledajte Next Generation Control - SKBIF / LCD monitor - Vodič za otklanjanje poteškoća za dodatne informacije o otklanjanju poteškoća.
Zaslon na upravljaču treperi ili je prazan kad su servo motori uključeni. Kabel od SKBIF-a do Maincon PCB-a je neispravan. Testirajte RJ-45 kabel koji se povezuje sa J28 na SKBIF PCB i J9 na Maincon PCB pomoću testera mrežnog kabela. Pogledajte postupak Alat za testiranje mrežnog kabela .
Konektor na SKBIF PCB ima slomljeni lem ili nije pravilno lemljen. Provjerite lem na konektoru zaglavlja J28 na SKBIF PCB. Provjerite je li pravilno zalemljen. Zamijenite SKBIF PCB ako konektor nije pravilno lemljen.
Konektor na Maincon PCB ima slomljeni lem ili nije ispravno lemljen. Provjerite lem na konektoru zaglavlja J9 na Maincon PCB. Provjerite je li pravilno zalemljen. Zamijenite Maincon PCB ako konektor nije pravilno lemljen.
Strojevi s verzijom softvera prije 100.17.000.2034. Upravljač se zamrzava, prikazuje se prazan monitor, crni zaslon, tipkovnica ne radi, katkada se ne pokreće, slučajana isključenja, ili alarmi softvera. Parametri Q7 modula na Maincon PCB-u su zastarjeli. Ažurirani parametri ugrađeni su u inačicu softvera 100.17.000.2034 (TP 21894). Ažurirajte softver na najnoviju inačicu. Ako se simptomi nastave nakon ažuriranja softvera, preuzmite zapisnik pogrešaka s [SHIFT] + [F3] i pošaljite e-poštom u Haas servisni odjel.
Strojevi s 100.17.000.2040 ili novijom, tijekom ažuriranja softvera dobivate sljedeću USB pogrešku: "Provjera sustava otkrila je USB priključak umetnut u pogrešan priključak na skbif ili glavnoj ploči......" USB kabel na Maincon ili SKIBF PCB je spojen na pogrešnu lokaciju. Provjerite je li USB kabel koji ide na PCB SKIBF priključen na ispravno mjesto, #2, na Maincon PCB (Vidi gornji dijagram).
Alarm 488 POVREMENA USB POGREŠKA Istek vremena komunikacije zbog pogrešnog USB uređaja.

Pokušajte s drugim USB uređajem da biste vidjeli pojavljuje li se problem i dalje. Programe treba pokretati iz memorije upravljačke jedinice, a ne s USB-a. Ažurirajte stroj na najnoviji softver.

Ako se alarmi i dalje generiraju, uzmite izvješće o pogrešci s prisutnim alarmom i pošaljite ga u Haas servis. Uklonite USB uređaj sa strane privjeska. Ako se alarm ne nastavi generirati, ukopčajte USB izravno u SKBIF PCB ili glavni procesor PCB kako biste pronašli neispravan kabel ili PCB. Ako i dalje generira, odvojite druge USB uređaje. Za korake pogledajte odjeljak Alarmi 9100.017 i 9100.018 u nastavku.

Pogledajte videozapis u nastavku i pratite obavljeno rješavanje problema.

USB kabel – rješavanje problema
Upravljačka jedinica se zamrzava. Neispravan USB stik ili USB čvorište na glavnom procesoru PCB ili SKBIF PCB.

Pokušajte s drugim USB uređajem da biste vidjeli pojavljuje li se problem i dalje. Programe treba pokretati iz memorije upravljačke jedinice, a ne s USB-a.

Ako se upravljačka jedinica zamrzava i stroj ne reagira, uključite stroj i uzmite izvješće o pogrešci te ga pošaljite Haas servisu. Ako se ne javlja, instalirajte USB na donji priključak J21 na SKBIF PCB. Ako se problem nastavi, uzmite izvješće o pogrešci u vrijeme nastanka problema i pošaljite ga Haas servisu. Ako se problem ne javlja zamijenite kabel od privjeska do SKBIF PCB-a.
Odgovor upravljačke jedinice kasni/odgođen je. Neispravan USB stik ili USB čvorište na glavnom procesoru PCB ili SKBIF PCB.

Pokušajte s drugim USB uređajem da biste vidjeli pojavljuje li se problem i dalje. Programe treba pokretati iz memorije upravljačke jedinice, a ne s USB-a.

Ako je upravljačka jedinica kasni, uklonite USB stik sa strane privjeska. Ako se problem nastavi, uzmite izvješće o pogrešci u vrijeme nastanka problema i pošaljite ga Haas servisu. Ako se ne javlja, instalirajte USB na donji priključak J21 na SKBIF PCB. Ako se problem nastavi, uzmite izvješće o pogrešci u vrijeme nastanka problema i pošaljite ga Haas servisu. Ako se problem ne javlja zamijenite kabel od privjeska do SKBIF PCB-a.
Alarmi 9100.017 ili 9100.018 NEPODESIVA POGREŠKA SOFTVERA generira se na strojevima s verzijom softvera 100.21.000.1133 i starijim. Istek vremena komunikacije zbog oštećene USB komponente.

Ažurirajte stroj na najnoviji softver. Ako se alarmi i dalje generiraju, uzmite izvješće o pogrešci s prisutnim alarmom i pošaljite ga u Haas servis. Isključite sljedeće USB uređaje da biste provjerili probleme s USB uređajem koje uzrokuju alarm:

•USB pogon na privjesku.
•Dodirni zaslon i onemogućite postavku
•Wi-Fi i onemogućite bežičnu vezu
•Robotski signal i onemogućite postavku

Za korake pogledajte odjeljak Alarmi 9100.017 i 9100.018 u nastavku.
Alarm 9011 POGREŠKA WIFI MODULA Istek vremena komunikacije zbog neispravnog Wi-Fi USB uređaja.

Ako je instaliran, uklonite USB uređaj sa strane privjeska. Ažurirajte stroj na najnoviji softver. Ako se alarmi i dalje generiraju, uzmite izvješće o pogrešci s prisutnim alarmom i pošaljite ga u Haas servis.

Odspojite Wi-Fi na J12 na glavnom procesoru PCB i onemogućite bežičnu vezu u opciji Postavke > Mrežna > Bežična veza i pritisnite F1 za isključivanje. Isključite i uključite stroj. Nastavlja li se alarm generirati?

•Ako se ne javlja, zamijenite PCB glavnog procesora.
•Ako se javlja, isključite druge USB uređaje.
Alarm 9012 POGREŠKA ETHERNET ADAPTERA Istek vremena komunikacije zbog pogrešnog signala robota na USB uređaju.

Ako je instaliran, uklonite USB uređaj sa strane privjeska. Ažurirajte stroj na najnoviji softver. Ako se alarmi i dalje generiraju, uzmite izvješće o pogrešci s prisutnim alarmom i pošaljite ga u Haas servis.

Odspojite signalni kabel robota na J8 na glavnom procesoru PCB i onemogućite robota promjenom Postavke 372 – Tip sustava za dodavanje sirovca na 0: Isključeno.

•Nastavlja li se alarm generirati? Ako se ne javlja, zamijenite PCB glavnog procesora.
•Ako se javlja, isključite druge USB uređaje.

PCB Component Inspection

Povremeni simptomi ili alarmi mogu biti uzrokovani kvarom komponente. U nastavku je popis mogućih kvarova:

  1. Nedostaje lem na svim ili nekim komponentama pinova
  2. Loše lemljenje
  3. Lemni mostovi
  4. Pogrešna instalacija komponenti (orijentacija)
  5. Komponente koje nedostaju

     Napomena: Neki PCB-ovi namjerno koriste neiskorištene krugove i nedostaju im komponente, potražite slomljene komponente.

  6. Slomljene komponente
  7. Slomljeni pinovi na IC-u
  8. Savijeni pinovi na konektorima

Pomoću povećala pregledajte komponente sklopa na prednjoj i stražnjoj strani Maincon PCB-a. Ispod su sastavni dijelovi sklopa za pregled:

  1. Pregledajte ima li savijenih pinova unutar konektora, također potražite labave konektore zaglavlja.
  2. Pregledajte ima li labavih baterija, zakački za baterije, po potrebi ih popravite.

     Napomena: Nemojte mijenjati Maincon PCB. Pogledajte Next Generation Control - Main Control PCB - Zamjena baterije upute za popravak.

  3. Pregledajte ima li savijenih ili nedostajućih pinova unutar konektora, također potražite labave konektore zaglavlja.
  4. Pregledajte ima li u modulu E-net labavih spojeva ili pokidanih žica.
  5. Pregledajte sve leme i komponente površinskog nosača na stražnjoj strani Maincon PCB-a.

PCB Battery Inspection

Korektivna radnja Kada je stroj UKLJUČEN, upotrijebite multimetar za ispitivanje napona sljedećih točaka [1] dok je baterija u držaču.

Napomena: Za klizne držače baterija možete ukloniti držač baterije kako biste neovisno izmjerili napon baterije.

Ako se baterija drži uklonjenom 10 ili više minuta dok je stroj ISKLJUČEN, stroj će izgubiti postavke datuma i vremena. Ove postavke će trebati ponovno postaviti pri sljedećem UKLJUČIVANJU stroja.

Testirajte bateriju neovisno pomoću multimetra kako biste osigurali da daje napon od 4,06.

Nakon mjerenja napona baterije, vratite bateriju i UKLJUČITE stroj. Izmjerite napon na PCB-u kao što je prikazano na slici. Napon na točkama PCB-a trebao bi odgovarati izmjerenom naponu baterije. Ako je niži, Maincon PCB će trebati zamijeniti.

7.4 19" LCD glavna procesorska PCB ploča - Otklanjanje poteškoća

19" LCD Glavna procesorska tiskana pločica - Vodič za rješavanje problema - NGC

TG0007

Revizija C - 01.2026.

Introduction

Pomoću ovog dokumenta otklonite probleme s Maincon PCB-om na stroju pomoću Next Generation Control. Ako ne možete pronaći scenarij koji odgovara vašoj situaciji, pošaljite zapisnik pogrešaka ([SHIFT] + [F3]) na [email protected].

19-inčna LCD NGC upravljačka jedinica uključuje IPFM PCB koji može izravno utjecati na performanse PCB-a glavnog procesora. Zbog ove interakcije, IPFM PCB treba uključiti u cjelokupan postupak otklanjanja problema. Za detaljne dijagnostičke postupke pogledajte IPFM PCB - Vodič za otklanjanje poteškoća.

 Napomena: Ako je potrebno, naredba zapisnika pogrešaka ([SHIFT] + [F3]) može se pokrenuti dok je program pokrenut.

Prije zamjene bilo kojeg dijela, preuzmite i ispunite kontrolni popis izvješća inspekcije PCB-a glavnog procesora dan u nastavku.

Kontrolni popis izvješća inspekcije PCB-a glavnog procesora

19" LCD Main Processor PCB - Overview

PCB glavnog procesora upravljačke jedinice Next Generation 19" LCD uključuje jedinice za video, glavni i kontroler pokreta. Može primiti 16 kanala za upravljanje kretanjem. Nema potrebe za dodavanjem dodatnog MOCON-a za aplikacije koje zahtijevaju više kanala. Ova ploča komunicira s I/O PCB putem serijske komunikacije putem jednog RJ45 kabela pomoću RS422 sustava. Next Generation Control uključuje otvore za linearne mjerne letve. Komunikacija s prednjom pločom odvija se putem HDMI kabela i uključuje video signale za 19" LCD zaslon.

 Napomena: NGC Maincon PCB s iMX8 Q7 ima zaštitno plastično kućište. Gornji poklopac je uklonjen u ilustrativne svrhe.

  • J3 je konektor napajanja gdje se +5VDC i +/- 12VDC i signal za praćenje napona isporučuju iz iPFDM-a.
  • J7 je RJ45 ethernet priključak i dvostruko USB čvorište.
  • RJ45 ethernet konektor [1] je ulaz iz bočne limene stijenke kontrolnog ormara za žičanu ethernet vezu.
    • Gornji USB port [2] spojen je na SKBIF PCB na J9.
    • Donji USB port [3] trenutno se ne koristi.
  • J8 je dvostruko USB čvorište. Trenutačno se ne koristi.
  • J9 je RJ45 ethernet priključak. To je povezano na SKBIF PCB na J28.
  • J14 je RJ45 ethernet priključak. To je povezano na I/O PCB na J4 .
  • J13 trenutačno se ne koristi.
  • J2 je RP-SMA (subminijaturna verzija A s obrnutim polaritetom) koaksijalni priključak. To je spojeno na WiFi antenu.
  • J16 je ulaz monitora napona iz vektorskog pogona.
  • P1-P16 su priključci naredbe pojačivača. Oni su spojeni na pojačala servo osovine.
  • P17-P32 su ulazni priključci enkodera osi. Ovo su ulazi za enkodere servo motora osi, senzore ishodišta osi i neke senzore tlaka zraka rotacijske jedinice.
  • P33-P37 su ulazi mjerne letve osi. Oni su povezani na sekundarne enkodere mjerne letve.
  • BT1 je baterija sustava. Na taj se način omogućuje pohrana memorije datuma i vremena.
  • PQ7 Modul je Ploča procesora. Ovaj modul ne treba uklanjati.
  • J12 je USB priključak WiFi modula. On je povezan na PCB WiFi modul.
  • J20 je UMCC (Ultra minijaturni koaksijalni priključak). On je spojen na WiFi modul preko kabela prespojnika.

PCB serial number

Napomena: Serijski broj PCB-a mora biti uključen u kontrolni popis izvješća o inspekciji. Serijski broj nalazi se na naljepnici [1] na plastičnom poklopcu.

Serijski broj počinje s dva slova, nakon kojih slijedi osam znamenki. Uključite i slova i brojeve u izvješće o inspekciji.

Hardware and Software Version Compatibility Table

NGC Glavni PCB Kompatibilna verzija softvera Hardverski PN# TP#
NGC Maincon PCB s iMX8 Q7  100.25.001.1000 i noviji 32-4272, 32-4273 N/A

Symptom Table

Simptom Mogući uzrok Korektivna radnja

Vrijeme/datum ili aktivacija povremeno će se obnoviti.

 Baterija sustava je neispravna.

Izmjerite napon baterije sustava, ako je napon ispod 3.0 VDC zamijeniti bateriju. Pogledajte Upravljačka jedinica Next Generation - PCB glavne kontrole - Zamjena baterije.

Ostavite stroj uključen najmanje 4 sata kako bi se napunila baterija. Ako se datum/vrijeme stroja resetira, možda će trebati zamijeniti bateriju.
Maincon PCB ne daje ispravan napon.  Pogledajte odjeljak Pregled baterije PCB-a za korektivnu radnju.
Zaslon stroja neće da se uključi. Niskonaponsko napajanje ne isporučuje točan napon.
  • Provjerite ulazni konektor napajanja na J3 i izmjerite +5VDC na konektoru. Ispravan napon bit će između +4,90 VDC do +5,20 VDC.
  • Isključite / uključite stroj nekoliko puta i provjerite da li izmjereni naponi ostaju konzistentni.
Kabel od SKBIF-a do Maincon PCB-a je neispravan. Pogledajte Next Generation Control - SKBIF / LCD monitor - Vodič za otklanjanje poteškoća za dodatne informacije o otklanjanju poteškoća.
Labava veza HDMI kabela između LCD PCB-a i J4 na PCB-u glavnog procesora.

Isključite stroj. Provjerite HDMI kabelski spoj na LCD PCB-u i na J4 na PCB ploči glavnog procesora. Uključite stroj.
Zaslon na upravljaču treperi ili je prazan kad su servo motori uključeni. Kabel od SKBIF-a do Maincon PCB-a je neispravan. Testirajte RJ-45 kabel koji se povezuje sa J28 na SKBIF PCB i J9 na Maincon PCB pomoću testera mrežnog kabela. Pogledajte postupak Alat za testiranje mrežnog kabela .
Konektor na SKBIF PCB ima slomljeni lem ili nije pravilno lemljen. Provjerite lem na konektoru zaglavlja J28 na SKBIF PCB. Provjerite je li pravilno zalemljen. Zamijenite SKBIF PCB ako konektor nije pravilno lemljen.
Konektor na Maincon PCB ima slomljeni lem ili nije ispravno lemljen. Provjerite lem na konektoru zaglavlja J9 na Maincon PCB. Provjerite je li pravilno zalemljen. Zamijenite Maincon PCB ako konektor nije pravilno lemljen.
Upravljačka jedinica se zamrzava. Neispravan USB stik ili USB čvorište na glavnom procesoru PCB ili SKBIF PCB.

Pokušajte s drugim USB uređajem da biste vidjeli pojavljuje li se problem i dalje. Programe treba pokretati iz memorije upravljačke jedinice, a ne s USB-a.

Ako se upravljačka jedinica zamrzava i stroj ne reagira, uključite stroj i uzmite izvješće o pogrešci te ga pošaljite Haas servisu. Ako se ne javlja, instalirajte USB na donji priključak J21 na SKBIF PCB. Ako se problem nastavi, uzmite izvješće o pogrešci u vrijeme nastanka problema i pošaljite ga Haas servisu. Ako se problem ne javlja zamijenite kabel od privjeska do SKBIF PCB-a.
Odgovor upravljačke jedinice kasni/odgođen je. Neispravan USB stik ili USB čvorište na glavnom procesoru PCB ili SKBIF PCB.

Pokušajte s drugim USB uređajem da biste vidjeli pojavljuje li se problem i dalje. Programe treba pokretati iz memorije upravljačke jedinice, a ne s USB-a.

Ako je upravljačka jedinica kasni, uklonite USB stik sa strane privjeska. Ako se problem nastavi, uzmite izvješće o pogrešci u vrijeme nastanka problema i pošaljite ga Haas servisu. Ako se ne javlja, instalirajte USB na donji priključak J21 na SKBIF PCB. Ako problem potraje, snimite izvješće o pogrešci u trenutku pojave problema i pošaljite ga službi Haas Service. Ako se ne nastavi, vratite kabel s privjeska na SKBIF PCB.
Alarm 9011 POGREŠKA WIFI MODULA Istek vremena komunikacije zbog neispravnog Wi-Fi USB uređaja.

Ako je instaliran, uklonite USB uređaj sa strane privjeska. Ažurirajte stroj na najnoviji softver. Ako se alarmi i dalje generiraju, uzmite izvješće o pogrešci s prisutnim alarmom i pošaljite ga službi Haas Service.

Odspojite Wi-Fi s J12 na glavnom procesoru PCB i onemogućite bežičnu vezu u opciji Postavke > Mreža > Bežična veza i pritisnite F1 za isključivanje. Isključite i uključite stroj. Nastavlja li se alarm generirati?

•Ako se ne javlja, zamijenite PCB glavnog procesora.
•Ako se javlja, isključite druge USB uređaje.
Alarm 9012 POGREŠKA ETHERNET ADAPTERA Istek vremena komunikacije zbog pogrešnog signala robota na USB uređaju.

Ako je instaliran, uklonite USB uređaj sa strane privjeska. Ažurirajte stroj na najnoviji softver. Ako se alarmi i dalje generiraju, uzmite izvješće o pogrešci s prisutnim alarmom i pošaljite ga službi Haas Service.

Odspojite signalni kabel robota na J8 na glavnom procesoru PCB i onemogućite robota promjenom Postavke 372 – Tip sustava za dodavanje sirovca na 0: Isključeno.

•Nastavlja li se alarm generirati? Ako se ne javlja, zamijenite PCB glavnog procesora.
•Ako se javlja, isključite druge USB uređaje.
Alarm 9100.017 NEPOPRAVLJIVA SISTEMSKA POGREŠKA sama ili u pratnji s drugim alarmima vezanim za komunikaciju ili hardver. Stroj trenutno koristi verziju softvera nižu od 100.25.001.1102. Softver treba ažurirati Izvršite ažuriranje softvera na stroju i ažurirajte na verziju 100.25.001.1102 ili noviju. Pogledajte servisne vijesti HBC-N-1.7.2025. za više informacija.
Zaslon je crn ili zamrznut, a stroj koristi verziju softvera nižu od 100.25.001.1102.
Prikaz monitora je uvećan ili prikazuje abnormalne boje. HDMI kabel je oštećen. Isključite i ponovno priključite HDMI kabel. Ako problem i dalje postoji, naručite novi HDMI kabel odgovarajuće duljine. Ako je primjenjivo, uklonite traku s HDMI kabela i naručite magnetsku vezicu za kabel (59-1536) za osiguravanje HDMI-a na mjestu.

Pogledajte servisne vijesti objavljene na HBC-N 06.10.2025. za više informacija.
Alarm 9193 12V DC NAPON IZVAN RASPONA

Electrical Diagrams



Detaljni dijagram 19-inčnog LCD upravljača



19 u LCD Maincon PCB (J3) na iPFDM na PSUP PCB (P20) Detaljni dijagram

7.5 Glavna procesorska PCB ploča - Identifikacija

PCB glavnog procesora - Identifikacija - NGC

RD0091

Revizija A - 5/2025

Introduction

Koristite ovaj dokument za razlikovanje između dvije vrste PCB-a glavnog procesora na stroju s upravljačkom jedinicom Next Generation prije provođenja bilo kakve vrste rješavanja problema. Pogledajte 15"LCD vodič za rješavanje problema glavnog procesora ili 19" LCD vodič za rješavanje problema glavnog procesora za daljnja pitanja i scenarije.

Ako ne možete pronaći scenarij koji odgovara vašoj situaciji, pošaljite zapisnik o pogreškama ([SHIFT] + [F3]) na [email protected].

 Napomena: Ako je potrebno, naredba zapisnika pogrešaka ([SHIFT] + [F3]) može se pokrenuti dok je program pokrenut.

Prije zamjene bilo kojeg dijela, preuzmite i ispunite kontrolni popis izvješća inspekcije PCB-a glavnog procesora dan u nastavku.

Kontrolni popis izvješća inspekcije PCB-a glavnog procesora

iMX6 Main Processor PCB

Važno: Sljedeći indikatori mogu vam pomoći da identificirate PCB glavnog procesora iMX6.

[1] Lokacija naljepnice sa serijskim brojem.

[2] iMX6 ploče opremljene su crnim hladnjakom.

Napomena: Pogledajte tablicu ispod kako biste odredili odgovarajući glavni procesor i kompatibilni softver za vaš stroj.

Hardware and Software Version Compatibility Table

 15" PCB GLAVNOG PROCESORA Kompatibilna verzija softvera Hardverski PN# TP#
NGC Maincon PCB s Q7_4GB eMMC modulom. 100.16.000.1011 i noviji (pogledajte napomenu*) 32-4250A, 32-4250B, 32-4251B, 32-4252F, 32-4253F N/A
NGC Maincon PCB s Q7_8GB eMMC modulom. 100.17.000.1018 i viša 32-4250C, 32-4250D, 32-4251C, 32-4252A, 32-4253A 20433
NGC Maincon PCB s Q7_16GB eMMC modulom. 100.17.000.2034 i viša 32-4252B, 32-4253B 20566
NGC Maincon PCB s IWAVE Q7_16GB eMMC modulom. 100.20.000.1200 i novija  32-4256, 32-4257 N/A
NGC Maincon PCB s C7 (1GB, 32GB i 64GB) 100.22.000.1010 i noviji 32-4290, 32-4291 56810
NGC Maincon PCB s Xilinx Q7
 100.23.000.1000 i noviji 32-4254, 32-4255, 32-4266, 32-4268 N/A
NGC Maincon PCB  s Xilinx Q7  100.24.000.1000 i noviji  32-4266A, 32-4268A N/A

 Napomena: Nemojte nadograđivati na trenutačni softver sa inačice softvera 100.16.000.1020 ili niže. Morate nadograditi na 100.16.000.1021 najprije zatim možete ažurirati na tekuću inačicu softvera.

iMX8 Main Processor PCB

Važno: Sljedeći indikatori mogu vam pomoći da identificirate PCB glavnog procesora iMX8.

[1] Lokacija naljepnice sa serijskim brojem.

[2] iMX8 ploče opremljene su plavim hladnjakom.

Napomena: Pogledajte tablicu ispod kako biste odredili odgovarajući glavni procesor i kompatibilni softver za vaš stroj.

Hardware and Software Version Compatibility Table

19" PCB GLAVNOG PROCESORA Kompatibilna verzija softvera Hardverski PN# TP#
NGC Maincon PCB s iMX8 Q7  100.25.001.1000 i noviji 32-4272, 32-4273 N/A
