Fő processzor PCB – csere - NGC

AD0316

Introduction

Ez az eljárás megmutatja, hogyan lehet a gépen a fő vezérlő PCB-t lecserélni a következő generációs vezérlőre.

Az alkatrészek cseréje előtt töltse le és töltse ki az alábbi Főprocesszor PCB vizsgálati jelentésének ellenőrzőlistáját. Ez megtalálható a fő processzor PCB hibaelhárítási útmutatójában .

Fő vezérlő PCB csere készletek:

  • 93-32-4250B    NGC FŐ PCB, (1 GB) CSERÉJE
  • 93-32-4251B    NGC FŐ PCB, (32 vagy 64 GB) CSERÉJE
  • 93-2796    NGC FŐ PCB, (1 GB) CSERÉJE
  • 93-2799    NGC FŐ PCB, (32 vagy 64 GB) CSERÉJE
  • 93-3427     FŐ PROC NGC W/C7 1GB CSERÉJE
  • 93-4071  ENCL XILINX FŐ 1GB SVC KÉSZLET
  • 93-4072   DOBOZ XILINX FŐ 32/64 GB SVC KÉSZLET
  • 93-4466     FŐ IMX8 SVC KÉSZLET 32/64 GB
  • 93-1000310    BŐVÍTETT MEMÓRIA 32 GB (PCB + SD + KÓD)
  • 93-1000309    BŐVÍTETT MEMÓRIA 64 GB (PCB + SD + KÓD)

Hardware and Software Version Compatibility Table

 15" FŐ PROCESSZOR PCB Kompatibilis szoftververzió Hardveres PN # TP#
NGC maincon PCB Q7_4GB eMMC modullal. 100.16.000.1011 vagy újabb (lásd a megjegyzést*) 32-4250A, 32-4250B, 32-4251B, 32-4252F, 32-4253F N/A
NGC maincon PCB Q7_8GB eMMC modullal. 100.17.000.1018 és magasabb 32-4250C, 32-4250D, 32-4251C, 32-4252A, 32-4253A 20433
NGC maincon PCB Q7_16GB eMMC modullal. 100.17.000.2034 és magasabb 32-4252B, 32-4253B 20566
NGC maincon PCB IWAVE Q7_16GB eMMC modullal. 100.20.000.1200 és újabb  32-4256, 32-4257 N/A
NGC Maincon PCB C7-tel (1 GB, 32GB és 64GB) 100.22.000.1010 és újabb 32-4290, 32-4291 56810
NGC Maincon PCB Xilinx Q7 -tel
 100.23.000.1000 és újabb 32-4254, 32-4255, 32-4266, 32-4268 N/A
NGC Maincon PCB Xilinx Q7-tel  100.24.000.1000 és újabb  32-4266A, 32-4268A N/A

 Megjegyzés: Ne frissítsen a jelenlegi szoftververzióról 100.16.000.1020 vagy alacsonyabb verzióra. Először frissíteni kell 100.16.000.1021 verzióra, és ezután frissíthet az aktuális szoftververzióra.

Hardware and Software Version Compatibility Table

19" FŐ PROCESSZOR PCB Kompatibilis szoftververzió Hardveres PN # TP#
NGC Maincon NYÁK iMX8 Q7-tel  100.25.001.1000 és újabb 32-4272, 32-4273 N/A

Main Control PCB Replacement

1

Nyomjameg [POWER OFF]. Állítsa a hálózati kismegszakítót a KI helyzetbe. Zárja le a fő áramkör-megszakítót. Jóváhagyott biztonsági címkével ellátott zárolást használjunk.

veszély: A gép kikapcsolása után várjon legalább 5 percet, mielőtt a vezérlőszekrényben dolgozik, hogy az áram megszűnjön. Várjon, amíg a vektort jelző LED teljesen le nem megy.

Figyelem: Figyelem: Ha megérint egy PCB-t, elektrosztatikus kisülési (ESD) pántot kell viselnie.

2

 Megjegyzés: A fő vezérlő PCB akkumulátor nélkül elhagyja a gyárat, lásd a Fő vezérlő PCB - (érme típusa) - NGC - Akkumulátorcsere/telepítés eljárást a telepítendő akkumulátor típusához és annak megfelelő elvégzéséhez.

Húzza ki az összes kábelt a fő vezérlő PCB-ből.

 Megjegyzés: Minden, a PCB-hez csatlakoztatott kábelre tegyen azonosító címkét. Ez megkönnyíti a telepítést.

Távolítsa el a használt fő vezérlő PCB-t.

Telepítse az új fő vezérlő PCB-t.

MEGJEGYZÉS: Ha a kicserélni kívánt PCB-nek műanyag burkolata van, olvassa el az alábbi Fő vezérlő zárt PCB szakaszt.

Csatlakoztassa a kábeleket. Az azonosítócímkék használatával csatlakoztassa a kábeleket

Main Control Non Enclosed to Main Control Enclosed PCB Replacement

Az alábbi eljárással cserélje ki a nem csatolt fővezérlő PCB-t egy csatolt fővezérlő PCB-re.

1

Miután a nem csatolt fővezérlő-kártya eltávolításával kapcsolatos előző szakasz lépései befejeződtek, a fővezérlő csatolt PCB telepítéséhez hajtsa végre a következő lépéseket.

Távolítsa el a dugós-dugós végállásokat a vezérlőszekrény alvázáról, ahol a nem csatolt fővezérlő-panel korábban fel volt szerelve.

Telepítse a csatolt fővezérlő-kártya felszereléséhez használt négy 6-32-es dugós-hüvelyes távtartót.

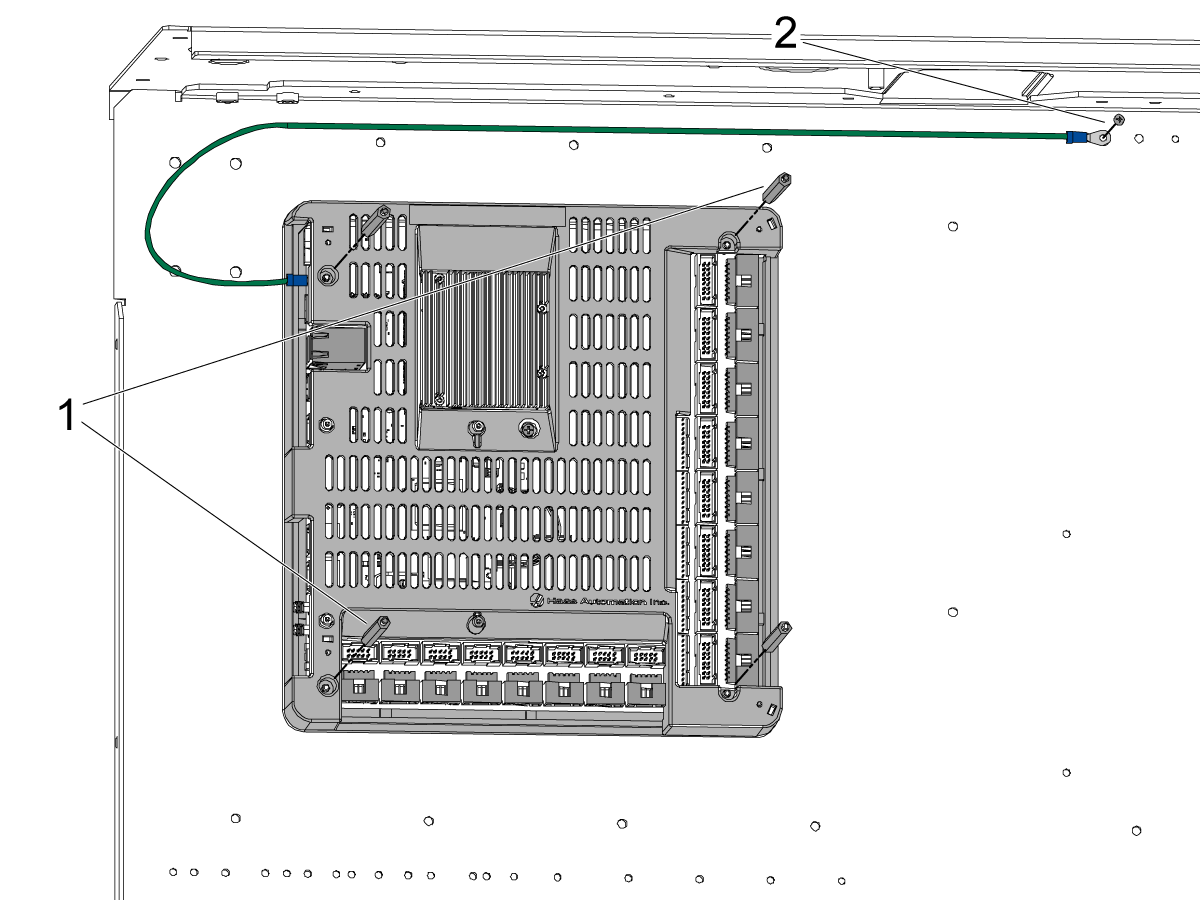

Szerelje fel a három menetes rudat a következő ábrán látható távtartókra [1].

Megjegyzés: [2] Ez lesz az egyetlen távtartó menetes rúd nélkül.

2

FONTOS: Győződjön meg arról, hogy az összes kábel fel van címkézve, hogy be lehessen dugni az új PCB-be.

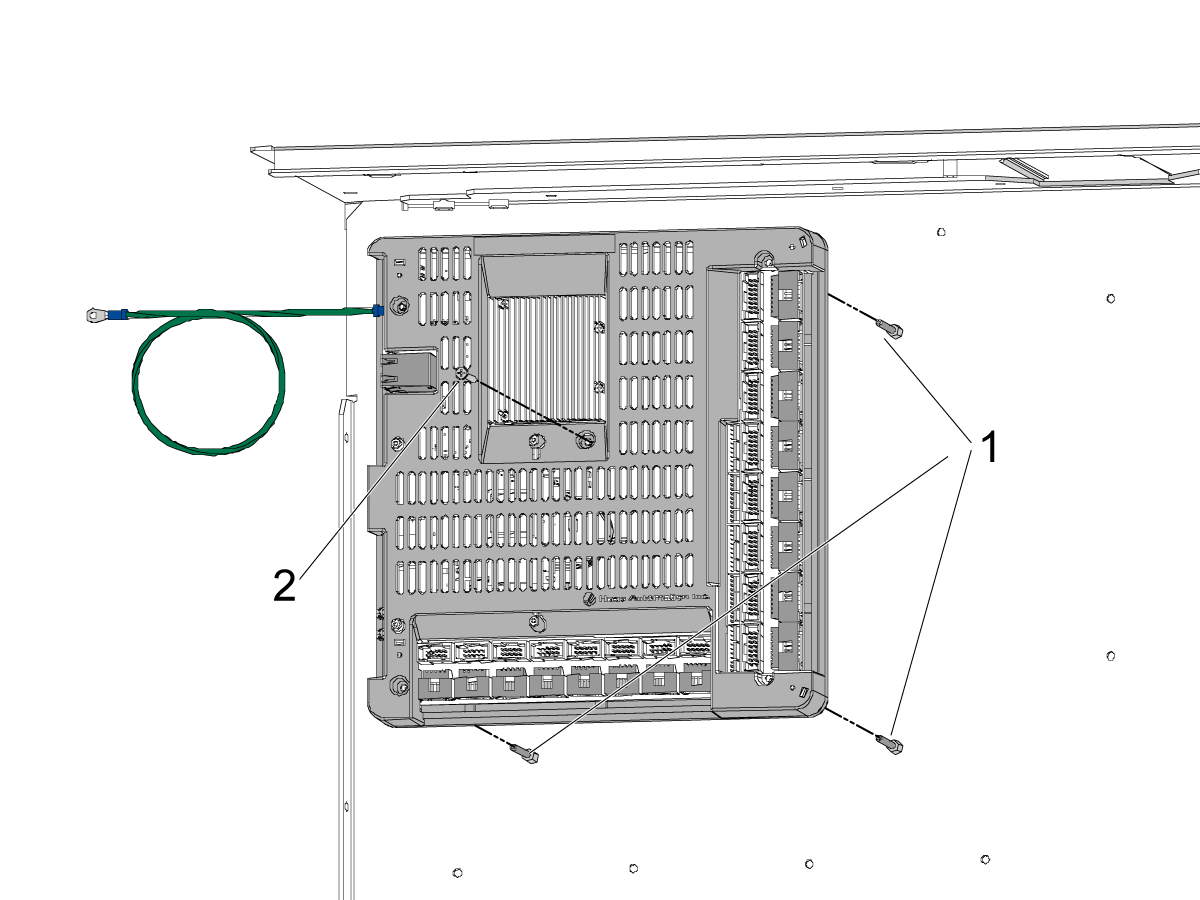

Szerelje fel az új fővezérlő csatolt PCB a menetes rudakra [1] igazítva.

A kiegyenesítés után rögzítse a középső Philip kúpfejű csavart (PPHS) [2]  a PCB helyzetének rögzítéséhez.

3

Rögzítse a 4 távtartót [1] a PCB-t kiegyenesítő menetes rudakhoz.

Vezesse el a földelőkábelt és rögzítse azt a vezérlőszekrény alvázához [2].

MEGJEGYZÉS: A képen egy lehetséges hely látható, ahol a földelőkábelt az alvázhoz lehet csatlakoztatni. A kábel az alvázon bármely rendelkezésre álló helyre felszerelhető.

Felszerelés után győződjön meg arról, hogy az összes kábel csatlakoztatva van a PCB-hez az előző lépésben használt címkék szerint.

Kövesse a BTD helyettesítést  a törött szerszámészlelési PCB felszerelésének folytatásához, ha alkalmazható a géphez.

Load Software

El kell végeznie egy "tiszta" szoftver telepítést a fő vezérlő PCB cseréjekor. Lásd:Szoftver frissítés - (5. lehetőség) tiszta telepítés - NGC.

Memory Upgrade Activation

A 32 GB-os vagy 64 GB-os memóriabővítő készleteknek aktiváló kódra van szükségük a vezérlőn lévő memória engedélyezéséhez.  Lásd:Opció - Aktiválás kód csak - NGC.

Fő vezérlőpanel - (Érme típus) - NGC - akkumulátorcsere/bezserelés

AD0317

2015. szeptembertől gyártott gépekre vonatkozik

Introduction

Ez az eljárás bemutatja, hogyan kell kicserélni a gombakkumulátort egy NGC főprocesszoron.

Szükséges alkatrészek

  • IR2032 vagy LR2032 újratölthető lítium-ion érmecella akkumulátor
LIR2032 Anyagbiztonsági adatlap

Electrical Safety

 Figyelem: Ha CNC gépeken és alkatrészeiken karbantartást vagy javítást végez, mindig követnie kell az alapvető biztonsági óvintézkedéseket. Ezzel csökken a sérülés és a mechanikai sérülés kockázata.

  • Állítsa a áram fő kapcsolót a  [OFF]  helyzetbe.

 Veszély: A vezérlőszekrény belsejében végzett munka megkezdése előtt a nagyfeszültség jelzőfényt 320V Power Supply / Vector Drive legalább 5 perccel korábban le kell kapcsolni.

Némely szervizeljárás veszélyes vagy életveszélyes lehet. NE próbálkozzon olyan eljárással, amely nem teljesen érthető. Ha kétségei vannak egy eljárással kapcsolatban, forduljon a Haas Factory Outlethez (HFO), és ütemezzen be egy szervizt.

Battery Removal

Ez az eljárás elmagyarázza, hogyan kell kicserélni az gombelemelemet a bepattintható elemtartóval.

Nyomja meg enyhén az akkumulátor hátoldalán.

 Figyelem: Az akkumulátortartó [1] megsérülhet, ha a következő lépésben az akkumulátor mozogni kezd.

Helyzetben egy kis lapos csavar meghajtó alatt az akkumulátort oldalán a tavaszi rögzítő és óvatosan Kandi alatt az akkumulátort, hogy távolítsa el az akkumulátort.

Battery Installation

Távolítsa el a védőfóliát az új akkumulátorról.

Telepítse az új akkumulátort, és győződjön meg róla, hogy a „+” szimbólum felfelé néz.

Helyezze az akkumulátort a tartóba úgy, hogy az egyik szélével benyomja a rugós rögzítőelemet, miközben óvatosan a fémrugóba húzza az akkumulátort. Óvatosan nyomja vissza az akkumulátor végét a tartólapokba.

Fontos: Ne cserélje ki a processzort, ha az elemtartó lapjai [1] el vannak törve. Átmenetileg tartsa az akkumulátort a helyén, és alkalmazzon forró szilikon ragasztót az akkumulátor biztosításához.

Állítsa be a dátumot és az időt a gépen. Lásd aKövetkező generációs vezérlés - Dátum/idő módosításaeljárást.

Megjegyzés: Hagyja bekapcsolva a gépet legalább 4 órán át, hogy feltöltse az akkumulátort. Ennek elmulasztása a gép Dátum/idő visszaállítását okozhatja.

Sliding Battery Holder

Ez az eljárás bemutatja, hogyan kell kicserélni a gombakkumulátort egy NGC főprocesszoron a csúszó gombelemtartóval.

Szükséges alkatrészek

  • 34-4254A FŐ VEZÉRLŐ XILINX W/TI DAC CCA

Csúsztassa ki az elemtartót a tartókapcsából [1].

Figyelem: Ha az akkumulátor nincs megfelelően rögzítve, az akkumulátortartó megsérülhet a beszerelés során.



Battery Installation

Távolítsa el a védőfóliát az új akkumulátorról.

Telepítse az új akkumulátort, és győződjön meg róla, hogy a "+"szimbólum felfelé néz [1].

Csúsztassa az akkumulátortartót az akkumulátorkapocsba, amíg be nem kattan [2].

Megjegyzés: Ügyeljen rá, hogy ne szennyezze be az akkumulátortartót.

Állítsa be a dátumot és az időt a gépen. Lásd a Következő generációs vezérlés - Dátum/idő módosítása eljárást.

Megjegyzés: Hagyja bekapcsolva a gépet legalább 4 órán át, hogy feltöltse az akkumulátort. Ennek elmulasztása a gép Dátum/idő visszaállítását okozhatja.

15" LCD Fő processzor PCB – Hibaelhárítási útmutató - NGC

Introduction

Használja ezt a dokumentumot, hogy hibaelhárítást végezzen a Maincon PCB problémáival kapcsolatban következő generációs vezérléssel rendelkező gépeken. Ha nem találja a helyzetnek megfelelő esetet, nyújtson be hibanaplót ([SHIFT] + [F3]) a [email protected] címen.

 Megjegyzés: Szükség esetén a hibanapló parancs ([SHIFT]+ F3 ) a program futása közben kezdeményezhető.

Az alkatrészek cseréje előtt töltse le és töltse ki az alábbi Főprocesszor PCB vizsgálati jelentésének ellenőrzőlistáját.

Fő processzor NYÁK vizsgálati jelentés ellenőrzőlista

15" LCD Main Processor PCB - Overview

A következő generációs vezérlés 15" LCD fő processzor PCB-je tartalmazza a Videó, Fő és Mozgásvezérlés egységeket. 16 mozgásvezérlő csatornával rendelkezik. Nem szükséges további MOCON-t hozzáadni olyan alkalmazásoknál, amelyek több csatornát igényelnek. Ez a tábla az I/O PCB-vel soros kommunikációval kommunikál, egyetlen RJ45 kábelen keresztül a RS422 rendszer segítségével. A következő generációs vezérlés portokat tartalmaz lineáris skálakódolókhoz. A kommunikáció az előlappal az RJ45 kábelen keresztül történik, és magában foglalja a videójeleket a 15"LCD kijelző felé.

  • A J3 az a tápbemeneti csatlakozó, ahol +5VDC és +/- 12VDC és feszültségfigyelő jel érkezik a PSUP PCB-ről.
  • A J7 egy RJ45 ethernet csatlakozó és egy kettős USB-hub.
  • Az RJ45 ethernet csatlakozó a vezérlőszekrény oldalfal fémlemezének bemenete a vezetékes ethernet csatlakozáshoz.
    • A felső USB-port a J9 SKBIF PCB-hez csatlakozik.
    • Az alsó USB-port jelenleg nem használatos.
  • A J8 egy két USB-hub. Jelenleg nincs használatban.
  • A J9 egy RJ45 ethernet csatlakozó. Ez a J28 SKBIF PCB-hez van csatlakoztatva.
  • A J14 egy RJ45 ethernet csatlakozó. Ez csatlakozik az I/O PCB-hez a J4-nél.
  • A J13 jelenleg nem használatos.
  • A J2 egy RP-SMA (Reverz polaritás szubminiatúra A verzió) koaxiális csatlakozó. Ez a WiFi Antennához csatlakozik.
  • A J16 a feszültségfigyelő bemenete a vektorhajtásból.
  • A P1-P16 az erősítő parancscsatlakozásai. Ezek a tengely-szervoerősítőkhöz kapcsolódnak.
  • A P17-P32 a tengelykódoló bemeneti csatlakozásai. Ezek a bemenetek a Axis szervómotor kódolókhoz, a tengely kezdőpozíció érzékelőihez és néhány forgó levegőnyomás érzékelőhöz.
  • A P33-P37 a tengelyskála kódoló bemenetei. Ezek a másodlagos skálakódolókhoz kapcsolódnak.
  • A BT1 a rendszerakkumulátor. Ez biztosítja a dátum- és időmemória tárolását.
  • A Q7 Modul a processzorkártya. Ezt a modult nem szabad eltávolítani.
  • A J12 a WiFi modul USB csatlakozója. Ez a WiFi modul NYÁK-hoz csatlakozik.
  • A J20 egy UMCC (Ultra Miniatűr koaxiális csatlakozó). Ez egy áthidalókábellel csatlakozik a WiFi modulhoz.

PCB serial number

Megjegyzés: A PCB sorozatszámát fel kell tüntetni a vizsgálati jelentés ellenőrzőlistájában. A sorozatszám az ellenőrzési ellenőrzőlista tetején lévő matricán [1] található.

A sorozatszám két betűvel kezdődik, amelyet nyolc számjegy követ. A betűket és a számokat is szerepeltesse a vizsgálati jelentésben.

15" LCD Main Processor PCB Troubleshooting - Boot Up

1

A gép bekapcsolásakor a vezérlőképernyő nem indul el, fekete képernyőt jelenít meg, és az LCD háttérvilágítása nem világít.

Ellenőrizze a következőket:

  • Ellenőrizze a bemeneti tápcsatlakozót a J3-nál, és mérje meg a +5VDC-t a csatlakozónál. A helyes feszültség +4,90 V DC és +5,20 V DC között van.
  • Kapcsolja ki, majd be a gépet néhány alkalommal, és ellenőrizze, hogy a mért feszültség következetes marad-e.
  • Ha a feszültségszintek nem konzisztensek. A PSUP PCB, LVPS és kábelek hibaelhárítása a tápellátási probléma megkereséséhez.

Figyelem: Ha vizsgálja a feszültséget, ügyeljen, hogy ne zárja rövidre a piros és a fekete vezetékeket. Ez károsíthatja a fő processzor PCB-t vagy az alacsony feszültségű tápegységet.

2

Ha a megfelelő feszültséget folyamatosan méri a rendszerindításkor, de a vezérlő nem indul el, és a képernyő fekete. Kikapcsolt gép mellett ellenőrizze a következőket:

  • Ellenőrizze az RJ45 Ethernet kábelt és csatlakozót a fő processzor PCB-ről a J9-nél az SKBIF PCB-hez a J28-nál. A kábel teszteléséhez lásd a Hálózati kábel - tesztelő eszköz eljárást.
  • Ellenőrizze az LCD-kijelző csatlakozásait. Az LCD-adatkábel a J16-nál az SKBIF-en az LCD-hez. Az LCD háttérvilágítás kábele a J13 és az LCD között. Ne húzza ki a csatlakozásokat, hanem ellenőrizze, hogy teljesen be vannak-e dugva.

Bekapcsolt gép mellett:

  • Ellenőrizze a bemeneti tápcsatlakozót a J20-nál, és mérje meg a feszültséget a +3,3 VDC, +5 VDC és +12 VDC tesztpontokon az SKBIF-en. A megfelelő feszültség +3,10 VDC és +3,50 VDC között, +4,90 VDC és +5,20 VDC között és +11,85 VDC és +12,40 VDC között van.

3

Ha a kábelcsatlakozások és a mért feszültségek helyesek, de a vezérlés nem indul el, és a képernyő fekete. Végezze el a következőket:

  • Frissítse a gép szoftverét az U gomb nyomva tartásával a gép bekapcsolásakor.
    • Az USB-n lennie kell a szervizkulcsnak, a legújabb szoftvernek és a gépkonfigurációknak.
    • Ha a gép elindul, és megjelenik a Haas Szoftverfrissítő képernyő. Végezze el a 2. opció szoftverfrissítését.
  • Ha ez nem sikerül, végezze el az 5. opció szoftverfrissítését.
  • Ha ez nem sikerül, akkor a gép bekapcsolásakor tartsa lenyomva az E gombot. Ez a processzor helyett az USB-ről indul.
  • Ha a gép nem indul el, és megjeleníti a Haas szoftverfrissítő képernyőt. Cserélje ki a fő processzor PCB-t.

4

Ha a vezérlőképernyő bekapcsol, de a 2–8. lépésben leáll, akkor ez nem áramellátási vagy RJ45 videokapcsolati probléma, hanem főprocesszor indítási probléma.
Ez minden alkalommal megtörténhet a rendszerindításkor vagy időszakosan. Ellenőrizze a következőket:

  • Tekintse meg az alábbi fő processzor/szoftver kompatibilitási táblázatot, és frissítsen a legújabb szoftverre.

Megjegyzés: Ne frissítsen a jelenlegi szoftververzióra 100.16.000.1020 vagy alacsonyabb verzióról. Először frissítenie kell a 100.16.000.1021 verzióra, és azután frissíthet az aktuális szoftververzióra.

  • Először végezze el a 2. opció szoftverfrissítését.
  • Ha ez nem sikerül, végezze el az 5. opció szoftverfrissítését. Ha ez nem sikerül, akkor a gép bekapcsolásakor tartsa lenyomva az E gombot.
  • Ha a gép nem indul el, és megjeleníti a Haas szoftverfrissítő képernyőt. Cserélje ki a fő processzor PCB-t.

Hardware and Software Version Compatibility Table

NGC Fő PCB Kompatibilis szoftververzió Hardveres PN # TP#
NGC maincon PCB Q7_4GB eMMC modullal. 100.16.000.1011 vagy újabb (lásd a megjegyzést*) 32-4250A, 32-4250B, 32-4251B, 32-4252F, 32-4253F N/A
NGC maincon PCB Q7_8GB eMMC modullal. 100.17.000.1018 és magasabb 32-4250C, 32-4250D, 32-4251C, 32-4252A, 32-4253A 20433
NGC maincon PCB Q7_16GB eMMC modullal. 100.17.000.2034 és magasabb 32-4252B, 32-4253B 20566
NGC maincon PCB IWAVE Q7_16GB eMMC modullal. 100.20.000.1200 és újabb  32-4256, 32-4257 N/A
NGC Maincon PCB C7-tel (1 GB, 32GB és 64GB) 100.22.000.1010 és újabb 32-4290, 32-4291 56810
NGC Maincon PCB Xilinx Q7 -tel
 100.23.000.1000 és újabb 32-4254, 32-4255, 32-4266, 32-4268 N/A
NGC Maincon PCB Xilinx Q7-tel  100.24.000.1000 és újabb  32-4266A, 32-4268A N/A
Y/D érintkező
Y/D érintkező visszacsatoló kábelekkel. 100.17.000.2034 és magasabb 32-5280A, 32-5281A 20007

 Megjegyzés: Ne frissítsen a jelenlegi szoftververzióról 100.16.000.1020 vagy alacsonyabb verzióra. Először frissíteni kell 100.16.000.1021 verzióra, és ezután frissíthet az aktuális szoftververzióra.

Symptom Table

Tünet Lehetséges ok Javító intézkedés

Az idő/dátum vagy az aktiválás időnként alaphelyzetbe kerül.

 A rendszer akkumulátora meghibásodott.

Mérjük meg a rendszer akkumulátorfeszültségét, ha a feszültség nem éri el a 3,0 VDC-t, cserélje ki az akkumulátort. Lásd a Következő generációs vezérlés - Fővezérlés PCB - akkumulátor cseréje.

Hagyja bekapcsolva a gépet legalább 4 órán át, hogy feltöltse az akkumulátort. Ha a gép Dátum/idő visszaállításra kerül, előfordulhat, hogy az akkumulátort ki kell cserélni.
A Maincon PCB nem a megfelelő feszültséget adja ki.  A javításról lásd az alábbi PCB akkumulátor ellenőrzése fejezetet.
A gép képernyõ nem kapcsol be. Az alacsony feszültségű tápegység nem adja ki a megfelelő feszültségjelet.
  • Ellenőrizze a bemeneti tápcsatlakozót a J3-nál, és mérje meg a +5VDC-t a csatlakozónál. A helyes feszültség +4,90 V DC és +5,20 V DC között van.
  • Kapcsolja ki, majd be a gépet néhány alkalommal, és ellenőrizze, hogy a mért feszültség következetes marad-e.
Egy laza kábel kapcsolat a WIFI modul PCB okozza a processzor lefagy.
  1. Kapcsolja be a gépet.
  2. Válassza le a WIFI modul csatlakozóját a J12 címen.
  3. Kapcsolja be a gépet. Ha a gép megfelelõen indul, a WIFI modul csatlakozóját a J12 címen, és a WIFI modulban a NYÁK-on [1].
A kábel a SKBIF a Maincon PCB hibás. Lásd a Következő generációs vezérlés - SKBIF/LCD monitor-hibaelhárítási útmutató További hibaelhárítási tudnivalókért.
A képernyő a vezérlő vibrálók, vagy megy üres, ha a szervó van kapcsolva. A kábel a SKBIF a Maincon PCB hibás. Tesztelje az RJ-45 kábelt, ami összeköti a J28-ot a SKBIF NYÁK-on és J9 a Maincon PCB-vel hálózati kábelteszter segítségével. Lásd a Hálózati kábeltesztelő eszköz eljárást.
A SKBIF-aljzat csatlakozója törött forrasztóízülete van, vagy nem megfelelően forrasztott. Ellenőrizze a J28 fejléc csatlakozón lévő forrasztóaljat a SKBIF PCB-n. Győződjön meg arról, hogy megfelelően van forrasztve. Ha a csatlakozó nem megfelelően van forrasztve, cserélje ki a SKBIF PCB-t.
A csatlakozó a Maincon PCB van törött forrasztóízület, vagy nem forrasztott helyesen. Ellenőrizze a J9 fejléc csatlakozón lévő forrasztóaljat a Maincon PCB-n. Győződjön meg arról, hogy megfelelően van forrasztve. Cserélje ki a Maincon PCB-t, ha a csatlakozó nem megfelelően forrasztott.
A következőnél régebbi szoftververzióval rendelkező gépek: 100.17.000.2034. Az ellenőrzés lefagy, üres monitor, fekete képernyő, billentyűzet nem működik, nem indul el néha, véletlenszerű leállásokkal, vagy szoftver riasztás. A Q7-es modulnak a Maincon PCB-re vonatkozó paraméterei elavultak. A frissített paramétereket beépítették a szoftververzió 100.17.000.2034 (TP 21894). Frissítse a szoftvert a legújabb verzióra. Ha a tünetek a szoftver frissítése után is folytatódnak, töltse le a hibanaplót ([SHIFT] + [F3]) és küldje el e-mailben a Haas Service osztálynak.
Szerszámgépek 100.17.000.2040 a későbbiekben, egy szoftverfrissítés során a következő USB hiba: "A rendszer ellenőriz kinyomoz a USB összeköt van behelyezett levegőbe rossz kikötő-on skbif vagy fő fedélzet......" A Maincon vagy SKIBF PCB-k USB-kábele rossz helyre van csatlakoztatva. Ellenőrizze, hogy a SKIBF PCB-re kerülő USB kábel csatlakoztatva van-e a megfelelő helyhez, #2 a Maincon NYÁK-ba (lásd fent ábra).
488-as riasztás  SZAKASZOS USB HIBA Kommunikációs időtúllépés hibás USB-eszköz miatt.

Próbáljon ki egy másik USB-eszközt, hogy megtudja, a probléma továbbra is fennáll-e. A programokat a vezérlőmemóriából kell futtatni, nem pedig az USB-ről. Frissítse a gép szoftverét a legújabb verzióra.

Ha a riasztások továbbra is generálódnak, készítsen hibajelentést a jelen lévő riasztással, és küldje el a Haas Service-nek. Távolítsa el az USB-eszközt a hordozható vezérlő oldaláról. Ha a riasztás nem generálódik tovább, csatlakoztassa az USB-t közvetlenül a SKBIF PCB-hez vagy a fő processzor PCB-hez, hogy megtalálja a hibás kábelt vagy PCB-t. Ha továbbra is generál, válassza le a többi USB-eszközt. A lépéseket lásd az alábbi 9100.017 és 9100.018 riasztások részben.

Tekintse meg az alábbi videót, és kövesse az elvégzett hibaelhárítást.

USB-kábel – Hibaelhárítás
A vezérlés lefagy. Hibás USB pendrive vagy USB hub a fő processzor PCB-n vagy SKBIF PCB-n.

Próbáljon ki egy másik USB-eszközt, hogy megtudja, a probléma továbbra is fennáll-e. A programokat a vezérlőmemóriából kell futtatni, nem pedig az USB-ről.

Ha a vezérlés lefagy, és a gép nem reagál, kapcsolja ki a gépet, és készítsen hibajelentést, és küldje el a Haas Sercice-nek. Ha nem folytatja, telepítse az USB-t a J21  alsó portjára az SKBIF PCB-n. Ha a probléma továbbra is fennáll, készítsen hibajelentést a probléma időpontjában, és küldje el a Haas Service-nek. Ha nem folytatja, cserélje ki a kábelt a vezérlőről az SKBIF PCB-re.
A vezérlés késleltetett/késleltetett választ ad. Hibás USB pendrive vagy USB hub a fő processzor PCB-n vagy SKBIF PCB-n.

Próbáljon ki egy másik USB-eszközt, hogy megtudja, a probléma továbbra is fennáll-e. A programokat a vezérlőmemóriából kell futtatni, nem pedig az USB-ről.

Ha a vezérlés késik, vegye ki az USB-kulcsot a vezérlő oldalából. Ha a probléma továbbra is fennáll, készítsen hibajelentést a probléma időpontjában, és küldje el a Haas szerviznek. Ha nem folytatódik, telepítse az USB-t a J21 alsó portjára az SKBIF PCB -n. Ha a probléma továbbra is fennáll, készítsen hibajelentést a probléma időpontjában, és küldje el a Haas Service-nek. Ha nem folytatja, cserélje ki a kábelt a vezérlőről az SKBIF PCB-re.
9100.017 vagy 9100.018  riasztásokat NEM VISSZAÁLLÍTHATÓ SZOFTVERHIBA generálja a 100.21.000.1133 vagy annál alacsonyabb szoftververziójú gépeken. Kommunikációs időtúllépés hibás USB-összetevő miatt.

Frissítse a gép szoftverét a legújabb verzióra. Ha a riasztások továbbra is generálódnak, készítsen hibajelentést a jelen lévő riasztással, és küldje el a Haas szerviznek. A riasztást okozó USB-eszköz hibaelhárításához válassza le a következő USB-eszközöket:

•USB-meghajtó a hordozható vezérlőn.
•Érintőképernyő és a beállítás letiltása
•Wi-Fi és a vezeték nélküli kapcsolat letiltása
•Robotjel és a beállítás letiltása

A lépéseket lásd az alábbi 9100.017 és 9100.018 riasztások részben.
9011-es riasztás WIFI MODUL HIBA Kommunikációs időtúllépés hibás Wi-Fi USB-eszköz miatt.

Ha telepítve van, távolítsa el az USB-eszközt a hordozható vezérlő oldaláról. Frissítse a gépet a legújabb szoftverre. Ha a riasztások továbbra is generálódnak, készítsen hibajelentést a jelen lévő riasztással, és küldje el a Haas Service-nek.

Válassza le a J12 -nél lévő Wi-Fi-t a főprocesszor PCB- ről, és tiltsa le a vezeték nélküli kapcsolatot a > Beállítások > Hálózati vezeték nélküli kapcsolat menüpontban,majd nyomja le az F1 gombot a Leválasztáshoz. Kapcsolja ki, majd be a gépet. Folytatja a riasztás generálását?

•Ha nem, cserélje ki a fő processzor PCB-jét.
•Ha igen, válassza le a többi USB-eszközt.
9012-es riasztás ETHERNET ADAPTERHIBA Kommunikációs időtúllépés a hibás robotjel USB-eszköz miatt.

Ha be van szerelve, távolítsa el az USB eszközt a hordozható vezérlő oldaláról. Frissítse a gép szoftverét a legújabb verzióra. Ha a riasztások továbbra is generálódnak, készítsen hibajelentést a jelen lévő riasztással, és küldje el a Haas szerviznek.

Válassza le a robot jelkábelét a J8 -ról a főprocesszor PCB- n, és tiltsa le a robotot a 372-es beállítás – Munkadarab-adagoló típus 0 -ra állításával: Ki.

•Folytatja a riasztás generálását? Ha nem, cserélje ki a fő processzor PCB-jét.
•Ha igen, válassza le a többi USB-eszközt.

PCB Component Inspection

A szaggatott riasztásokat vagy tüneteket okozhatja összetevő meghibásodása. Az alábbiakban egy listát közlünk a lehetséges meghibásodásokról:

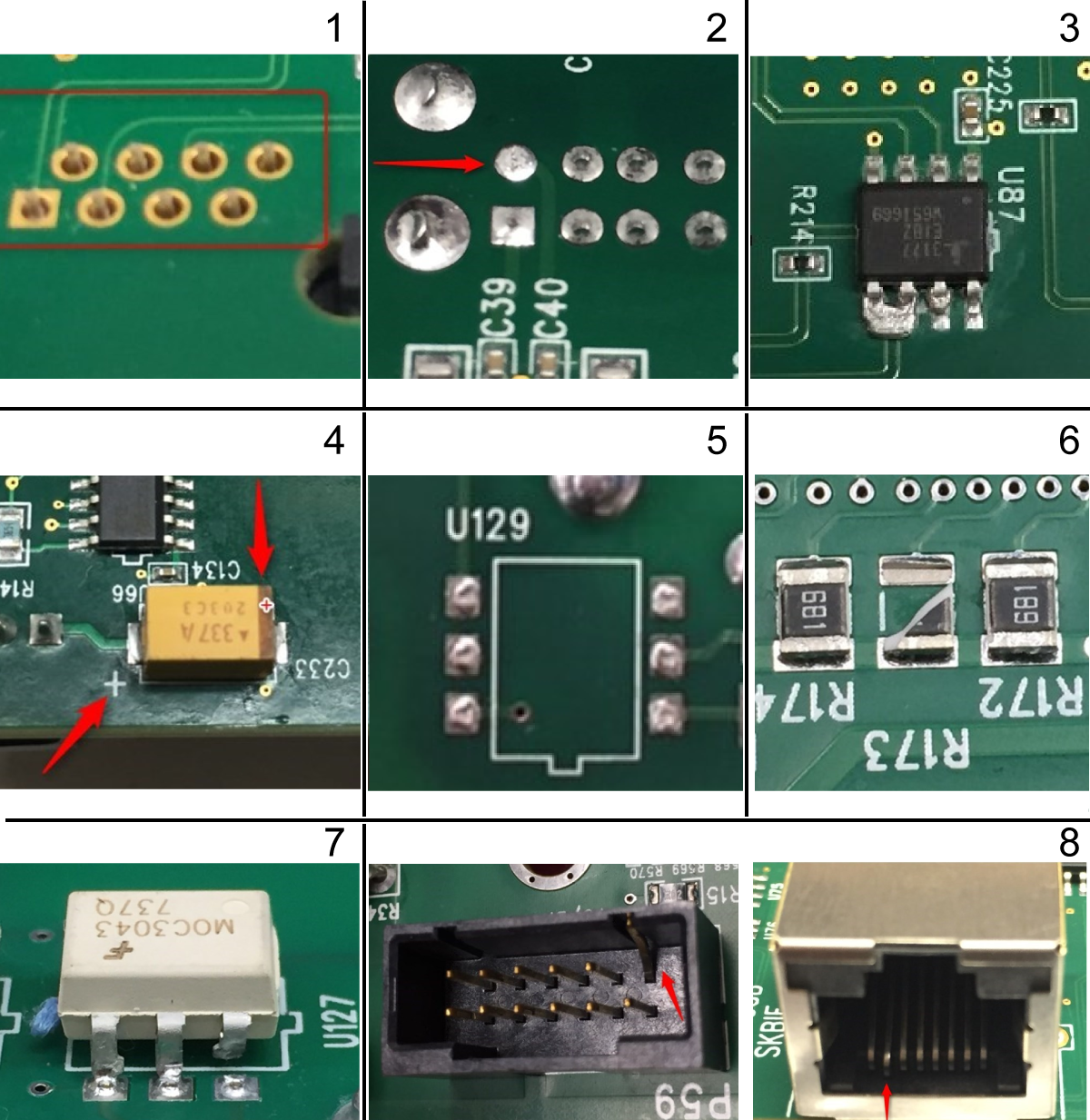

  1. Hiányzó forrasztás az összes vagy néhány összetevő-érintkezőn
  2. Gyenge forrasztás
  3. Forrasztási hidak
  4. Hibás összetevő-telepítés (tájolás)
  5. Hiányzó összetevők

     Megjegyzés: Egyes PCB-ken szándékosan fel nem használt áramkörök és hiányzó alkatrészek vannak, keresse a törött alkatrészeket.

  6. Törött összetevők
  7. Törött érintkezők az IC-ken
  8. Hajlított csapok a csatlakozókra

A Maincon PCB-k elején és hátulján lévő áramköri összetevőket nagyító segítségével vizsgálhatja meg. Az alábbiakban találhatók a vizsgálandó áramköri összetevőzónák:

  1. Ellenőrizze, hogy a csatlakozókon belül nincsenek-e meghajlott érintkezők, és keressen meglazult fejléccsatlakozókat is.
  2. Vizsgálja meg, nincs-e meglazult akkumulátor, törött akkumulátorlapok, és javítsa meg, ha szükséges.

     Megjegyzés: Ne cserélje ki a Maincon PCB-t. Lásd: Következő generációs vezérlés – Fő vezérlés PCB – akkumulátor csere  javítási utasításokhoz.

  3. Ellenőrizze, hogy a csatlakozókon belül nincsenek-e meghajlott vagy hiányzó érintkezők, és keressen meglazult fejléccsatlakozókat is.
  4. Vizsgálja meg az E-net modulon a laza csatlakozásokat és törött vezetékeket.
  5. Vizsgálja meg az összes forrasztási csatlakozást és felületszerelt alkatrészt a Maincon PCB hátoldalán.

PCB Battery Inspection

Javító intézkedés: Használjon multimétert a következő pontok feszültségének[ 1] vizsgálatára,  amíg az akkumulátor a tartójában van.

Megjegyzés: Multiméterrel függetlenül tesztelje az akkumulátort, hogy megbizonyosodjon arról, hogy 4,06-os feszültséget állít elő.

A PCB feszültségének meg kell egyeznie az akkumulátor feszültségével. Ha alacsonyabb, akkor a Maincon PCB-t ki kell cserélni.

19" LCD Fő processzor PCB – Hibaelhárítási útmutató - NGC

Introduction

Használja ezt a dokumentumot, hogy hibaelhárítást végezzen a Maincon PCB problémáival kapcsolatban következő generációs vezérléssel rendelkező gépeken. Ha nem találja a helyzetnek megfelelő esetet, nyújtson be hibanaplót ([SHIFT] + [F3]) a [email protected] címen.

 Megjegyzés: Szükség esetén a hibanapló parancs ([SHIFT]+ F3 ) a program futása közben kezdeményezhető.

Az alkatrészek cseréje előtt töltse le és töltse ki az alábbi Főprocesszor PCB vizsgálati jelentésének ellenőrzőlistáját.

Fő processzor NYÁK vizsgálati jelentés ellenőrzőlista

19" LCD Main Processor PCB - Overview

A következő generációs vezérlés 19" LCD fő processzor PCB-je tartalmazza a Videó, Fő és Mozgásvezérlés egységeket. 16 mozgásvezérlő csatornával rendelkezik. Nem szükséges további MOCON-t hozzáadni olyan alkalmazásoknál, amelyek több csatornát igényelnek. Ez a tábla az I/O PCB-vel soros kommunikációval kommunikál, egyetlen RJ45 kábelen keresztül a RS422 rendszer segítségével. A következő generációs vezérlés portokat tartalmaz lineáris skálakódolókhoz. A kommunikáció az előlappal az HDMI kábelen keresztül történik, és magában foglalja a videójeleket a 19"LCD kijelző felé.

 Megjegyzés: Az NGC Maincon PCB az iMX8 Q7-tel egy védő műanyag burkolattal rendelkezik. A felső burkolatot csak illusztrációs célok miatt távolították el.

  • A J3 az a tápbemeneti csatlakozó, ahol +5VDC és +/- 12VDC és feszültségfigyelő jel érkezik a PSUP iPFDM-ről.
  • A J7 egy RJ45 ethernet csatlakozó és egy kettős USB-hub.
  • Az RJ45 ethernet csatlakozó [1] a vezérlőszekrény oldalfal fémlemezének bemenete a vezetékes ethernet csatlakozáshoz.
    • A felső USB-port [2] a J9 SKBIF PCB-hez csatlakozik.
    • Az alsó USB-port [3] jelenleg nem használatos.
  • A J8 egy két USB-hub. Jelenleg nincs használatban.
  • A J9 egy RJ45 ethernet csatlakozó. Ez a J28 SKBIF PCB-hez van csatlakoztatva.
  • A J14 egy RJ45 ethernet csatlakozó. Ez csatlakozik az I/O PCB-hez a J4-nél.
  • A J13 jelenleg nem használatos.
  • A J2 egy RP-SMA (Reverz polaritás szubminiatúra A verzió) koaxiális csatlakozó. Ez a WiFi Antennához csatlakozik.
  • A J16 a feszültségfigyelő bemenete a vektorhajtásból.
  • A P1-P16 az erősítő parancscsatlakozásai. Ezek a tengely-szervoerősítőkhöz kapcsolódnak.
  • A P17-P32 a tengelykódoló bemeneti csatlakozásai. Ezek a bemenetek a Axis szervómotor kódolókhoz, a tengely kezdőpozíció érzékelőihez és néhány forgó levegőnyomás érzékelőhöz.
  • A P33-P37 a tengelyskála kódoló bemenetei. Ezek a másodlagos skálakódolókhoz kapcsolódnak.
  • A BT1 a rendszerakkumulátor. Ez biztosítja a dátum- és időmemória tárolását.
  • A Q7 Modul a processzorkártya. Ezt a modult nem szabad eltávolítani.
  • A J12 a WiFi modul USB csatlakozója. Ez a WiFi modul NYÁK-hoz csatlakozik.
  • A J20 egy UMCC (Ultra Miniatűr koaxiális csatlakozó). Ez egy áthidalókábellel csatlakozik a WiFi modulhoz.

PCB serial number

Megjegyzés: A PCB sorozatszámát fel kell tüntetni a vizsgálati jelentés ellenőrzőlistájában. A sorozatszám a műanyag burkolaton lévő matricán [1] található.

A sorozatszám két betűvel kezdődik, amelyet nyolc számjegy követ. A betűket és a számokat is szerepeltesse a vizsgálati jelentésben.

19" LCD Main Processor PCB Troubleshooting - Boot Up

1

A gép bekapcsolásakor a vezérlőképernyő nem indul el, fekete képernyőt jelenít meg, és az LCD háttérvilágítása nem világít.

Ellenőrizze a következőket:

  • Ellenőrizze a bemeneti tápcsatlakozót a J3-nál, és mérje meg a +5VDC-t a csatlakozónál. A helyes feszültség +4,90 V DC és +5,20 V DC között van.
  • Kapcsolja ki, majd be a gépet néhány alkalommal, és ellenőrizze, hogy a mért feszültség következetes marad-e.
  • Ha a feszültségszintek nem konzisztensek. Hárítsa el a hibát a PSUP PCB, LCD PCB, iPFDM, LVPS és kábeleken a tápellátási probléma megkereséséhez.

Figyelem: Ha vizsgálja a feszültséget, ügyeljen, hogy ne zárja rövidre a piros és a fekete vezetékeket. Ez károsíthatja a fő processzor PCB-t vagy az alacsony feszültségű tápegységet.

2

Ha a megfelelő feszültséget folyamatosan méri a rendszerindításkor, de a vezérlő nem indul el, és a képernyő fekete. Kikapcsolt gép mellett ellenőrizze a következőket:

  • Ellenőrizze a HDMI-kábel csatlakozását az LCD NYÁK-on és a J4-et a fő processzor NYÁK-on.
  • Ellenőrizze az RJ45 Ethernet kábelt és csatlakozót a fő processzor NYÁK-ról a J9-nél az SKBIF NYÁK-hoz a J28-nál. A kábel teszteléséhez lásd a Hálózati kábel - tesztelő eszköz eljárást.
  • Ellenőrizze az LCD-kijelző csatlakozásait. Az LCD-adatkábel a J16-nál az SKBIF-en az LCD-hez. Az LCD háttérvilágítás kábele az iPFDM-en lévő J4-től az LCD-hez. Ne húzza ki a csatlakozásokat, hanem ellenőrizze, hogy teljesen be vannak-e dugva.

Bekapcsolt gép mellett:

  • Ellenőrizze a bemeneti tápcsatlakozót a J20-nál, és mérje meg a feszültséget a +3,3 VDC, +5 VDC és +12 VDC tesztpontokon az SKBIF-en. A megfelelő feszültség +3,10 VDC és +3,50 VDC között, +4,90 VDC és +5,20 VDC között és +11,85 VDC és +12,40 VDC között van.

3

Ha a kábelcsatlakozások és a mért feszültségek helyesek, de a vezérlés nem indul el, és a képernyő fekete. Végezze el a következőket:

  • Frissítse a gép szoftverét az U gomb nyomva tartásával a gép bekapcsolásakor.
    • Az USB-n lennie kell a szervizkulcsnak, a legújabb szoftvernek és a gépkonfigurációknak.
    • Ha a gép elindul, és megjelenik a Haas Szoftverfrissítő képernyő. Végezze el a 2. opció szoftverfrissítését.
  • Ha ez nem sikerül, végezze el az 5. opció szoftverfrissítését.
  • Ha ez nem sikerül, akkor a gép bekapcsolásakor tartsa lenyomva az E gombot. Ez a processzor helyett az USB-ről indul.
  • Ha a gép nem indul el, és megjeleníti a Haas szoftverfrissítő képernyőt. Cserélje ki a fő processzor PCB-t.

4

Ha a vezérlőképernyő bekapcsol, de a 2–8. lépésben leáll, akkor ez nem áramellátási vagy HDMI videokapcsolati probléma, hanem főprocesszor indítási probléma.
Ez minden alkalommal megtörténhet a rendszerindításkor vagy időszakosan. Ellenőrizze a következőket:

  • Tekintse meg az alábbi fő processzor/szoftver kompatibilitási táblázatot, és frissítsen a legújabb szoftverre.
  • Először végezze el a 2. opció szoftverfrissítését.
  • Ha ez nem sikerül, végezze el az 5. opció szoftverfrissítését. Ha ez nem sikerül, akkor a gép bekapcsolásakor tartsa lenyomva az E gombot.
  • Ha a gép nem indul el, és megjeleníti a Haas szoftverfrissítő képernyőt. Cserélje ki a fő processzor PCB-t.

Hardware and Software Version Compatibility Table

NGC Fő PCB Kompatibilis szoftververzió Hardveres PN # TP#
NGC Maincon NYÁK iMX8 Q7-tel  100.25.001.1000 és újabb 32-4272, 32-4273 N/A

Symptom Table

Tünet Lehetséges ok Javító intézkedés

Az idő/dátum vagy az aktiválás időnként alaphelyzetbe kerül.

 A rendszer akkumulátora meghibásodott.

Mérjük meg a rendszer akkumulátorfeszültségét, ha a feszültség nem éri el a 3,0 VDC-t, cserélje ki az akkumulátort. Lásd a Következő generációs vezérlés - Fővezérlés PCB - akkumulátor cseréje.

Hagyja bekapcsolva a gépet legalább 4 órán át, hogy feltöltse az akkumulátort. Ha a gép Dátum/idő visszaállításra kerül, előfordulhat, hogy az akkumulátort ki kell cserélni.
A Maincon PCB nem a megfelelő feszültséget adja ki.  A javításról lásd az alábbi PCB akkumulátor ellenőrzése fejezetet.
A gép képernyõ nem kapcsol be. Az alacsony feszültségű tápegység nem adja ki a megfelelő feszültségjelet.
  • Ellenőrizze a bemeneti tápcsatlakozót a J3-nál, és mérje meg a +5VDC-t a csatlakozónál. A helyes feszültség +4,90 V DC és +5,20 V DC között van.
  • Kapcsolja ki, majd be a gépet néhány alkalommal, és ellenőrizze, hogy a mért feszültség következetes marad-e.
A kábel a SKBIF a Maincon PCB hibás. Lásd a Következő generációs vezérlés - SKBIF/LCD monitor-hibaelhárítási útmutató További hibaelhárítási tudnivalókért.
Egy meglazult HDMI-kábelcsatlakozás az LCD NYÁK és a J4 között a fő processzor NYÁK-on.

Kapcsolja be a gépet. Ellenőrizze a HDMI-kábel csatlakozását az LCD NYÁK-on és a J4-et a fő processzor NYÁK-on. Kapcsolja be a gépet.
A képernyő a vezérlő vibrálók, vagy megy üres, ha a szervó van kapcsolva. A kábel a SKBIF a Maincon PCB hibás. Tesztelje az RJ-45 kábelt, ami összeköti a J28-ot a SKBIF NYÁK-on és J9 a Maincon PCB-vel hálózati kábelteszter segítségével. Lásd a Hálózati kábeltesztelő eszköz eljárást.
A SKBIF-aljzat csatlakozója törött forrasztóízülete van, vagy nem megfelelően forrasztott. Ellenőrizze a J28 fejléc csatlakozón lévő forrasztóaljat a SKBIF PCB-n. Győződjön meg arról, hogy megfelelően van forrasztve. Ha a csatlakozó nem megfelelően van forrasztve, cserélje ki a SKBIF PCB-t.
A csatlakozó a Maincon PCB van törött forrasztóízület, vagy nem forrasztott helyesen. Ellenőrizze a J9 fejléc csatlakozón lévő forrasztóaljat a Maincon PCB-n. Győződjön meg arról, hogy megfelelően van forrasztve. Cserélje ki a Maincon PCB-t, ha a csatlakozó nem megfelelően forrasztott.
Szerszámgépek 100.17.000.2040 a későbbiekben, egy szoftverfrissítés során a következő USB hiba: "A rendszer ellenőriz kinyomoz a USB összeköt van behelyezett levegőbe rossz kikötő-on skbif vagy fő fedélzet......" A Maincon vagy SKIBF PCB-k USB-kábele rossz helyre van csatlakoztatva. Ellenőrizze, hogy a SKIBF PCB-re kerülő USB kábel csatlakoztatva van-e a megfelelő helyhez, #2 a Maincon NYÁK-ba (lásd fent ábra).
488-as riasztás  SZAKASZOS USB HIBA Kommunikációs időtúllépés hibás USB-eszköz miatt.

Próbáljon ki egy másik USB-eszközt, hogy megtudja, a probléma továbbra is fennáll-e. A programokat a vezérlőmemóriából kell futtatni, nem pedig az USB-ről. Frissítse a gép szoftverét a legújabb verzióra.

Ha a riasztások továbbra is generálódnak, készítsen hibajelentést a jelen lévő riasztással, és küldje el a Haas Service-nek. Távolítsa el az USB-eszközt a hordozható vezérlő oldaláról. Ha a riasztás nem generálódik tovább, csatlakoztassa az USB-t közvetlenül a SKBIF PCB-hez vagy a fő processzor PCB-hez, hogy megtalálja a hibás kábelt vagy PCB-t. Ha továbbra is generál, válassza le a többi USB-eszközt. A lépéseket lásd az alábbi 9100.017 és 9100.018 riasztások részben.

Tekintse meg az alábbi videót, és kövesse az elvégzett hibaelhárítást.

USB-kábel – Hibaelhárítás
A vezérlés lefagy. Hibás USB pendrive vagy USB hub a fő processzor PCB-n vagy SKBIF PCB-n.

Próbáljon ki egy másik USB-eszközt, hogy megtudja, a probléma továbbra is fennáll-e. A programokat a vezérlőmemóriából kell futtatni, nem pedig az USB-ről.

Ha a vezérlés lefagy, és a gép nem reagál, kapcsolja ki a gépet, és készítsen hibajelentést, és küldje el a Haas Sercice-nek. Ha nem folytatja, telepítse az USB-t a J21  alsó portjára az SKBIF PCB-n. Ha a probléma továbbra is fennáll, készítsen hibajelentést a probléma időpontjában, és küldje el a Haas Service-nek. Ha nem folytatja, cserélje ki a kábelt a vezérlőről az SKBIF PCB-re.
A vezérlés késleltetett/késleltetett választ ad. Hibás USB pendrive vagy USB hub a fő processzor PCB-n vagy SKBIF PCB-n.

Próbáljon ki egy másik USB-eszközt, hogy megtudja, a probléma továbbra is fennáll-e. A programokat a vezérlőmemóriából kell futtatni, nem pedig az USB-ről.

Ha a vezérlés késik, vegye ki az USB-kulcsot a vezérlő oldalából. Ha a probléma továbbra is fennáll, készítsen hibajelentést a probléma időpontjában, és küldje el a Haas szerviznek. Ha nem folytatódik, telepítse az USB-t a J21 alsó portjára az SKBIF PCB -n. Ha a probléma továbbra is fennáll, készítsen hibajelentést a probléma időpontjában, és küldje el a Haas Service-nek. Ha nem folytatja, cserélje ki a kábelt a vezérlőről az SKBIF PCB-re.
9011-es riasztás WIFI MODUL HIBA Kommunikációs időtúllépés hibás Wi-Fi USB-eszköz miatt.

Ha telepítve van, távolítsa el az USB-eszközt a hordozható vezérlő oldaláról. Frissítse a gépet a legújabb szoftverre. Ha a riasztások továbbra is generálódnak, készítsen hibajelentést a jelen lévő riasztással, és küldje el a Haas Service-nek.

Válassza le a J12 -nél lévő Wi-Fi-t a főprocesszor PCB- ről, és tiltsa le a vezeték nélküli kapcsolatot a > Beállítások > Hálózati vezeték nélküli kapcsolat menüpontban,majd nyomja le az F1 gombot a Leválasztáshoz. Kapcsolja ki, majd be a gépet. Folytatja a riasztás generálását?

•Ha nem, cserélje ki a fő processzor PCB-jét.
•Ha igen, válassza le a többi USB-eszközt.
9012-es riasztás ETHERNET ADAPTERHIBA Kommunikációs időtúllépés a hibás robotjel USB-eszköz miatt.

Ha be van szerelve, távolítsa el az USB eszközt a hordozható vezérlő oldaláról. Frissítse a gép szoftverét a legújabb verzióra. Ha a riasztások továbbra is generálódnak, készítsen hibajelentést a jelen lévő riasztással, és küldje el a Haas szerviznek.

Válassza le a robot jelkábelét a J8 -ról a főprocesszor PCB- n, és tiltsa le a robotot a 372-es beállítás – Munkadarab-adagoló típus 0 -ra állításával: Ki.

•Folytatja a riasztás generálását? Ha nem, cserélje ki a fő processzor PCB-jét.
•Ha igen, válassza le a többi USB-eszközt.

Fő processzor NYÁK-jának azonosítása

A változat - 2025/5

Introduction

A jelen dokumentum segítségével meg tudja különböztetni a következő generációs vezérléssel rendelkező gép kétfajta fő processzor NYÁK-jait, mielőtt bármilyen hibaelhárítást végezne. További kérdésekkel és forgatókönyvekkel kapcsolatban lásd: 15" LCD főprocesszorának hibaelhárítási útmutatója vagy 19" LCD főprocesszorának hibaelhárítási útmutatója.

Ha nem találja a helyzetnek megfelelő esetet, küldje be a hibanaplót ([SHIFT] + [F3]) a [email protected] címre.

 Megjegyzés: Szükség esetén a hibanapló parancs ([SHIFT]+ F3 ) a program futása közben kezdeményezhető.

Az alkatrészek cseréje előtt töltse le és töltse ki az alábbi Főprocesszor PCB vizsgálati jelentésének ellenőrzőlistáját.

Fő processzor NYÁK vizsgálati jelentés ellenőrzőlista

iMX6 Main Processor PCB

Fontos:A következő jelzések segíthetnek az iMX6 főprocesszor NYÁK-jának azonosításában.

[1] A sorozatszám-címke helye.

[2] Az iMX6 kártyák fekete hűtőbordával vannak ellátva.

Megjegyzés:Lásd az alábbi táblázatot a megfelelő főprocesszor és kompatibilis szoftver meghatározásához a gépe esetében.

Hardware and Software Version Compatibility Table

 15" FŐ PROCESSZOR PCB Kompatibilis szoftververzió Hardveres PN # TP#
NGC maincon PCB Q7_4GB eMMC modullal. 100.16.000.1011 vagy újabb (lásd a megjegyzést*) 32-4250A, 32-4250B, 32-4251B, 32-4252F, 32-4253F N/A
NGC maincon PCB Q7_8GB eMMC modullal. 100.17.000.1018 és magasabb 32-4250C, 32-4250D, 32-4251C, 32-4252A, 32-4253A 20433
NGC maincon PCB Q7_16GB eMMC modullal. 100.17.000.2034 és magasabb 32-4252B, 32-4253B 20566
NGC maincon PCB IWAVE Q7_16GB eMMC modullal. 100.20.000.1200 és újabb  32-4256, 32-4257 N/A
NGC Maincon PCB C7-tel (1 GB, 32GB és 64GB) 100.22.000.1010 és újabb 32-4290, 32-4291 56810
NGC Maincon PCB Xilinx Q7 -tel
 100.23.000.1000 és újabb 32-4254, 32-4255, 32-4266, 32-4268 N/A
NGC Maincon PCB Xilinx Q7-tel  100.24.000.1000 és újabb  32-4266A, 32-4268A N/A

 Megjegyzés: Ne frissítsen a jelenlegi szoftververzióról 100.16.000.1020 vagy alacsonyabb verzióra. Először frissíteni kell 100.16.000.1021 verzióra, és ezután frissíthet az aktuális szoftververzióra.

iMX8 Main Processor PCB

Fontos: A következő jelzések segíthetnek az iMX8 főprocesszor NYÁK-jának azonosításában.

[1] A sorozatszám-címke helye.

[2]Az iMX8 kártyák kék hűtőbordával vannak felszerelve.

Megjegyzés: Lásd az alábbi táblázatot a megfelelő főprocesszor és kompatibilis szoftver meghatározásához a gépe esetében.

Hardware and Software Version Compatibility Table

19" FŐ PROCESSZOR PCB Kompatibilis szoftververzió Hardveres PN # TP#
NGC Maincon NYÁK iMX8 Q7-tel  100.25.001.1000 és újabb 32-4272, 32-4273 N/A
