UMC-500 Installation - NGC

Szerviz kezdőoldal Eljárási mód UMC-500 Installation - NGC

UMC-500 Installation - NGC

- Ugrás a következő részhez - Back to Top

3.1 UMC-500

Recently Updated Last updated: 04/07/2021

UMC-500 telepítés - NGC


Bevezetés

Ez az eljárás megmutatja, hogyan kell telepíteni a UMC-500\SS gépet.

Kattintson a linkre, hogy lásd a  UMC-750 szintezés és igazítás Videóinak.  Megjegyzés: Ez az eljárás ugyanaz az UMC-500 esetén.

Szükséges eszközök:

  • Precíziós gépész szint, 0,0005" Osztály
  • T-2192 SZERVIZ ESZKÖZ, SZINTBEÁLLÍTÓ ADAPTER
  • MRZP kalibráló gömb
  • Precíziós Gránit blokk 20" választható

Szintező csavarok hardver

Megjegyzés: Az alátéteket [1] és anyákat [2] a szállítás során beszerelik, ezeket a telepítéshez meg kell tartani, és nem szabad megsemmisíteni.

Megjegyzés: Fontos, hogy az alátét [3] tájolása megfelelő legyen.  Az alátét kúpos részének az öntvényhez kell érnie,   lásd az ábrát.

Eltávolítás rozsda-inhibitor

A könnyű eltávolítás érdekében először a műanyag kaparóval távolítsa el a rozsdagátló nagy részét, majd használjon WD-40-et vagy más pH semleges zsírtalanítót az összes megvezető-burkolat és egyéb, rozsdagátlóval bevont, nem festett felület permetezéséhez. Hagyja hatni néhány percig, mielőtt eltávolítaná. Ezután a műhelyben lévő törlőkendővel távolítsa el. A vastag réteg rozsdagátlót műanyag kaparóval távolítsa el.

: https://vimeo.com/haasautomation/review/171129636/7c2a5127f9

 Fontos: Ne használjon Scotch-brite kefét és fémkaparót, mert ezek megkarcolják a megvezető burkolatait. Továbbá a megvezető burkolata tömítései ragadós maradékkal való szennyeződésének elkerülése érdekében. Ne mozgassa egyik tengelyt sem, amíg az összes rozsdagátló eltávolításra nem került.

Rozsdagátló – Biztonsági adatlap (SDS)

Megjegyzés: A termék nem veszélyes, olajban oldható, és általában kidobható, azonban a használt olajat kidobják.

APL (automata munkadarab adagoló) egység 90 fokos vezérlőszekrénnyel rendelkező gépeken

A 4/2021 után gyártott APL és palettatár opciókkal rendelkező gépek 90 fokos vezérlőszekrénnyel rendelkezhetnek. Kérjük, olvassa el az alábbi utasításokat a 90 fokos vezérlőszekrény előkészítéséhez.

1

Távolítsa el a vállas csavart, alátétet és anyát [1] a távvezérlőhöz legközelebb eső oldalról.

2

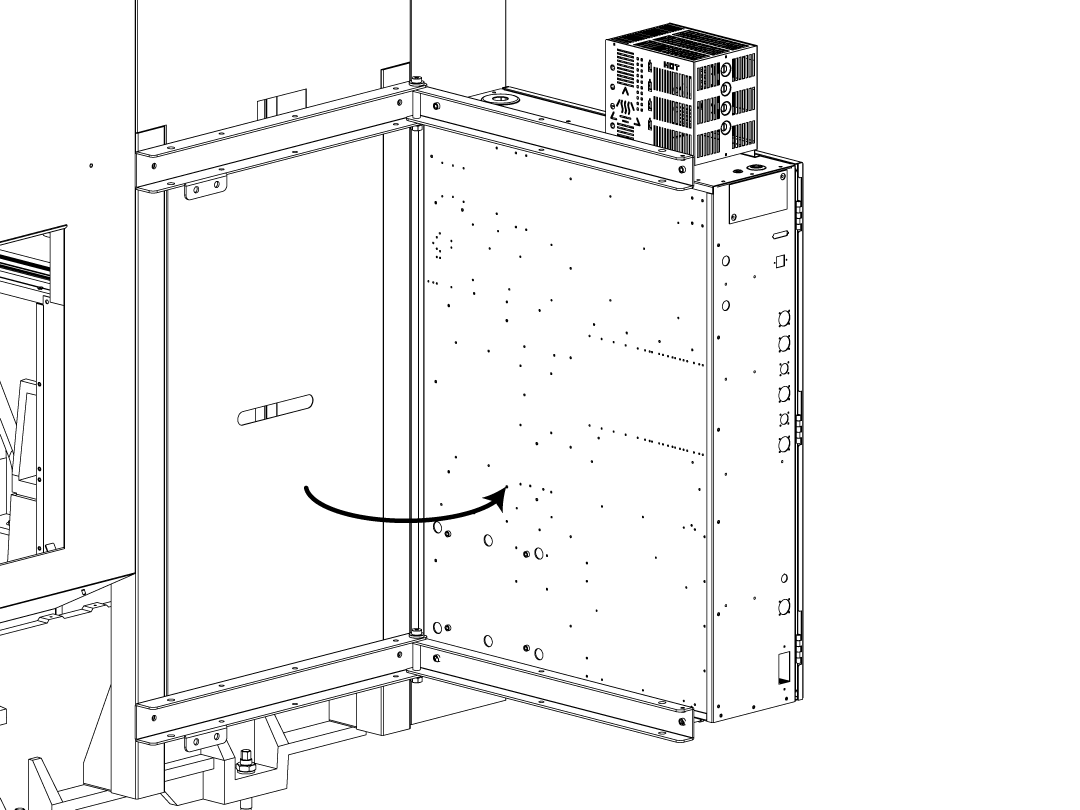

Kezdje meg a vezérlés 90 fokos állásba történő kifordítását.

3

Helyezze a C-csatornát felülre az ábrán látható módon, és kezdje el kihúzni a vezérlőkábeleket a nyílásból, miközben a kábeleket a vezérlőszekrény kinyitása közben a C-csatornás konzolban tartja.

Mielőtt a tartókonzolokhoz csavarozná, ellenőrizze, hogy egyik kábel sem feszül-e.

MEGJEGYZÉS: A C-csatornák a gép belsejében találhatók szállításra.

4

Miután a kábeleket kihúzta a nyílásból, és nincs feszítés, használja a (4X) SHCS 5/16-18 X 7/8 és(4X)ALÁTÉT 5/16 KEMÉNY 11/32 belső átm. X 3/4 külső átm. a felső és alsó fémlemez tartókonzolokhoz csavarozásához.



Függő telepítés

Helyezze a tárolószekrényt a gép jobb oldalára.

Tegye a vezérlő távtartót [1] a tároló szekrényre. Tegye a vezérlőt a távtartóra.

Helyezze az alátétet [2] és a vállas csavart [3] a vezérlőbe.

Rögzítse a vezérlőkonzolt a tárolószekrény tetejére. [4]

Húzza ki a vezérlő kábeleket a gép burkolatán kívülre. Tolja a vezérlő kábeleket a vezérlőbe[4]. Szerelje fel a fedelet [5] a vezetékekre.

 MEGJEGYZÉS: Ügyeljen arra, hogy a fedél felszerelésekor ne csípődjön be semmilyen vezeték.

Vegye ki a hátsó panelen a medál. Csatlakoztassa a kábeleket.

  • Távirányítós léptetőfogantyú [1] a P9
  • Tápkábel [2] a J20-ra
  • USB-kábel [3] a J9-re
  • Ethernet-kábel [4] a J28-ra
Szereljen fel egy ferritetet [5] az SKBIF J9 csatlakozóhoz csatlakoztatott USB-kábelre [3].

Helyezzen fel egy ferrite szalagot [5] a SKBIF J11 csatlakozóhoz csatlakoztatott érintőképernyős kábelre [6].

  MEGJEGYZÉS: Ügyeljen arra, hogy az USB-kábelt az ábrán látható módon hurkolja a ferriten belül. [5]

Csatlakoztassa a földvezetéket [7] a vezérlőből a vezérlőszekrényhez. A vezérlőszekrény   belsejében minden rendelkezésre álló földelőcsavart használjon.

Levegőcsatlakozás

Csatlakoztassa a levegőellátást a kenőolaj panelhez.

 Megjegyzés: a levegőztetés követelményeit a matricán jelölték, amely a kenőolaj-szekrény ajtaján található.

Villanyszerelés

Veszély: DOLGOZÓ ELEKTROMOS SZOLGÁLTATÁSOK SZÜKSÉGES A CNC RENDKÍVÜL VESZÉLYES. AZ ÖSSZES CNC-ÁRAMFORRÁST KI KELL KAPCSOLNI AZ ÁRAMFORRÁSNÁL, A VEZETÉKVEZETÉKEKNEK A CNC CSATLAKOZTATÁSA ELŐTT. AZONBAN, HA EZ NEM ÍGY VAN, VAGY NEM BIZTOS BENNE, HOGYAN KELL EZT CSINÁLNI, ELLENŐRIZZE A MEGFELELŐ SZEMÉLYZETTEL, VAGY SZEREZZE BE A SZÜKSÉGES SEGÍTSÉGET, MIELŐTT FOLYTATNÁ. MINDIG ELLENŐRIZZE, HOGY A BEÁRAMLÓ VONALAK VÁLTÓÁRAMÚ FESZÜLTSÉGÉRZÉKELŐVEL VANNAK-E CSATLAKOZTATVA.

1

Kezdeti ellenőrző vizsgálat

Veszély: Ezen a ponton nem kell elektromos kapcsolatot a gép. Az elektromos panelt be kell zárni és biztosítani kell. Ha a hálózati kapcsoló zárva van, akkor a villamos panelen (az áramköri paneleken és a logikai áramkörökön is) magas feszültség lép fel, bizonyos részegységek pedig magas hőmérsékleten üzemelnek. Emiatt különleges gondosság szükséges. Ezért rendkívül óvatosan gyakorolja, ha dolgozik a panelen.

  • Állítsa be a fő megszakító kapcsolót a jobb felső sarkában az elektromos panel hátoldalán a gép OFF.
  • Egy csavarhúzóval, kinyit a két reteszek a panel ajtaját, kinyit a szekrény a kulcsot, és nyissa ki az ajtót.
  • Az áramköri lapok alkatrészeinek és csatlakozóinak ellenőrzéséhez elegendő időt kell figyelembe venni. Keresse meg azokat a kábeleket, amelyek szétváltak, keresse meg a panel alján lévő doboz károsodását és laza részeit. Ha bármilyen jele van annak, hogy a gépet helytelenül, hívja a gyárat, mielőtt folytatnánk.

2

1-fázisú gépek: Helyezzen be minden áramvezetéket a huzallal.  Csatlakoztassa a két tápkábelt az L1 és L3 típusú terminálokhoz a fő megszakító tetején.

3-fázisú gépek: Helyezzen be minden áramvezetéket a huzallal.  Csatlakoztassa a három tápkábelt a fő megszakító tetején lévő L1, L2 és L3 terminálokhoz.

Csatlakoztassa az elkülönített alapvonalat a terminál bal oldalán lévő földi buszhoz.

Lásd a Haas áram fő kapcsoló-nyomaték műszaki adatokat , hogy milyen hogy milyen értékkel húzza meg a megszakító tápvezetékeit.

 Megjegyzés: Győződjön meg arról, hogy az érdeklődők ténylegesen bemegy a terminál-blokk bilincsek. (A rossz kapcsolat hatására a gép időnként fut, vagy más problémája van, mint például a szervo túlterhelés.) Az ellenőrzéshez egyszerűen húzza meg a vezetékeket a csavarok meghúzása után.

3

Miután a vonal feszültsége csatlakoztatva van a géphez, győződjön meg arról, hogy a fő áramkör-megszakító (a hátsó szekrény jobb felső sarkában) ki van kapcsolva. Távolítsa el a kizárás/Tagout és kapcsolja be a hatalmat a forrás. Digitális voltmérő és megfelelő biztonsági eljárások alkalmazása:

1-fázisú gépek: Mérjük meg a váltakozó feszültség L1 & L3 a fő megszakító.  A váltóáramú feszültségnek 220-250 v között kell lennie.
Megjegyzés: Alacsonyabb vagy magasabb, mint ez a feszültség generálhat alacsony/nagyfeszültségű riasztás.

3-fázisú gépek: Mérje meg a váltakozó feszültséget mindhárom pár fázis között a fő áramkör-megszakítóval.  A feszültség 195 és 260 v között kell legyen (360 és 480 v nagyfeszültségű opciónál).

 Megjegyzés: Számos ipari területen gyakori a széles feszültség ingadozása; működés közben a gépnek szolgáltatott legkisebb és legnagyobb feszültséget is ismerni kell. Az Amerikai Egyesült Államok nemzeti elektromos kódja meghatározza, hogy a gépek átlagosan + 5% és-5% között működnek az átlagos tápfeszültség-érték körül. Ha a vonal feszültséggel kapcsolatos problémák, vagy alacsony vonalfeszültség gyanúja merül fel, egy külső transzformátor is használható. Ha úgy gondoljuk, feszültség problémák, feszültség ellenőrizni kell minden órában vagy két alatt egy tipikus nap, hogy megbizonyosodjon arról, hogy nem ingadít több, mint + 5% vagy-5%-os egy átlagos.

4

Fontos: Úgy, hogy az áram fő kapcsoló KIKAPCSOLT.

Ellenõrizze a transzformátorcsapokat a hátsó szekrény jobb alsó sarkában.

1-fázisú gépek: A bemeneti feszültségkábelt a csatlakozóhoz kell mozgatni, a fenti lépésben mért átlagfeszültségnek felel meg.

3-fázisú gépek:  A három, 74, 75 és 76 feliratú fekete vezetéket át kell tenni a Sorkapocs háromszorosára, amely megfelel a fenti lépésben mért átlagos feszültségnek.

5

Transzformátor T5 hitel 24VAC hozzászokott erő a fő kontaktor. A transzformátornak két változata van, 240 és 400V-os gépekhez. A 240V transzformátor két bemeneti csatlakozó található, körülbelül két hüvelyk a transzformátor, amely lehetővé teszi, hogy csatlakozik vagy 180-220V vagy 221-240V. A 220V-240V RMS bemeneti áramkal rendelkező felhasználók a 221-240V jelű csatlakozót használják, míg a 190-220V bemeneti teljesítményű felhasználók a 180-220V feliratú csatlakozót használják. Ha nem használja a megfelelő bemeneti csatlakozót eredményez túlmelegedés a fő Kontaktor, vagy nem megbízható részt a fő kontaktor.

A 480V (opció) T5 transzformátor három bemeneti csatlakozóval rendelkezik, 340-380V, 381-440V és 441-480V felirattal. Használók-val 340-380V 50Hz erő kellet volna használ a 340-380V összeköt rövid idő használók-val 380V-440V 50Hz erő kellet volna használ a 381-440V összeköt.

Fontos: Állítsa be a fő áramkör-megszakítót ON. Ellenőrizzük a problémákat, például a túlmelegedés vagy a füst szagát. Ha ilyen problémák jelennek meg, azonnal állítsa be a fő áramkör megszakító OFF és hívja fel a gyárat, mielőtt folytatnánk.

A bekapcsolás után mérje meg a feszültséget a fő megszakító alsó termináljain. Meg kell egyeznie a mérések, ahol a bemeneti teljesítmény csatlakozik a fő megszakító. Ha bármilyen problémája van, ellenőrizze a vezetékeket.

6

Tápellátás alkalmazása a vezérlőelemre az előlapon lévő Power-on kapcsoló megnyomásával.

Ellenőrizze az egyenáramú feszültség és az AC- Diagnosztika. Az egyenáramú Feszültségmérőn a 310-360V között kell olvasni. Az AC Vonalfeszültségnek 90 és 105 százalék között kell lennie. Ha a feszültség kívül esik ezeken a határértékeken, kapcsolja ki a tápfeszültséget, és ellenőrizze újra a 2-es és 3-as lépéseket. Ha a feszültség még mindig kívül van ezeken a határértékeken, hívja a gyárat.

7

Az elektromos áramot a berendezés károsodásának elkerülése érdekében megfelelően kell fázisba tenni. A tápegység-szerelvény PC-je tartalmaz egy "Fázisfelismerés" áramkört neon indikátorok. Amikor a narancssárga neon világít (NE5), a fokozatos megszüntetése nem megfelelő. Ha a zöld neon világít (NE6), a fokozatos javítása. Ha mindkét neon indikátorok világít, van egy laza drót; Ellenőrizze a csatlakozásokat. A fő áramkör-megszakítónál a bejövő vezetékek L1 és L2 felcserélésével állítsa be a fokozatos átkapcsolt.

Veszély: AZ ÖSSZES CNC VEZÉRLÉSŰ KIKAPCSOLÁST KI KELL KAPCSOLNI A FORRÁSNÁL, A FOKOZATOS KIVONÁS BEÁLLÍTÁSA ELŐTT. A BEÁRAMLÓ VONALAKAT MINDIG ELLENŐRIZZE AC FESZÜLTSÉGÉRZÉKELŐVEL.

Kapcsolja ki a tápkábelt, és állítsa a fő áramkör-megszakítót OFF értékre. Csukja be az ajtót, zárja le a reteszek, és kapcsolja be a tápkábelt.

Távolítsa el a kulcsot a vezérlőszekrényből, és adja át a boltmenedzsernek.

8

aktiválás

Mikor a gép van illően elhelyezett és összekapcsolt-hoz mindkettő levegő és elektromos erő, ez kész részére utolsó bevezetés (removing hajózás márványtömbök, szintező, orsó sweep, etc.) és szoftver aktiválás. Ezt a HFO szerviztechnikus végzi. A munka ütemezéséhez lépjen kapcsolatba a helyi HFO-val.

Szállítási blokkok eltávolítása

1

Távolítsa el a hátpanelt.

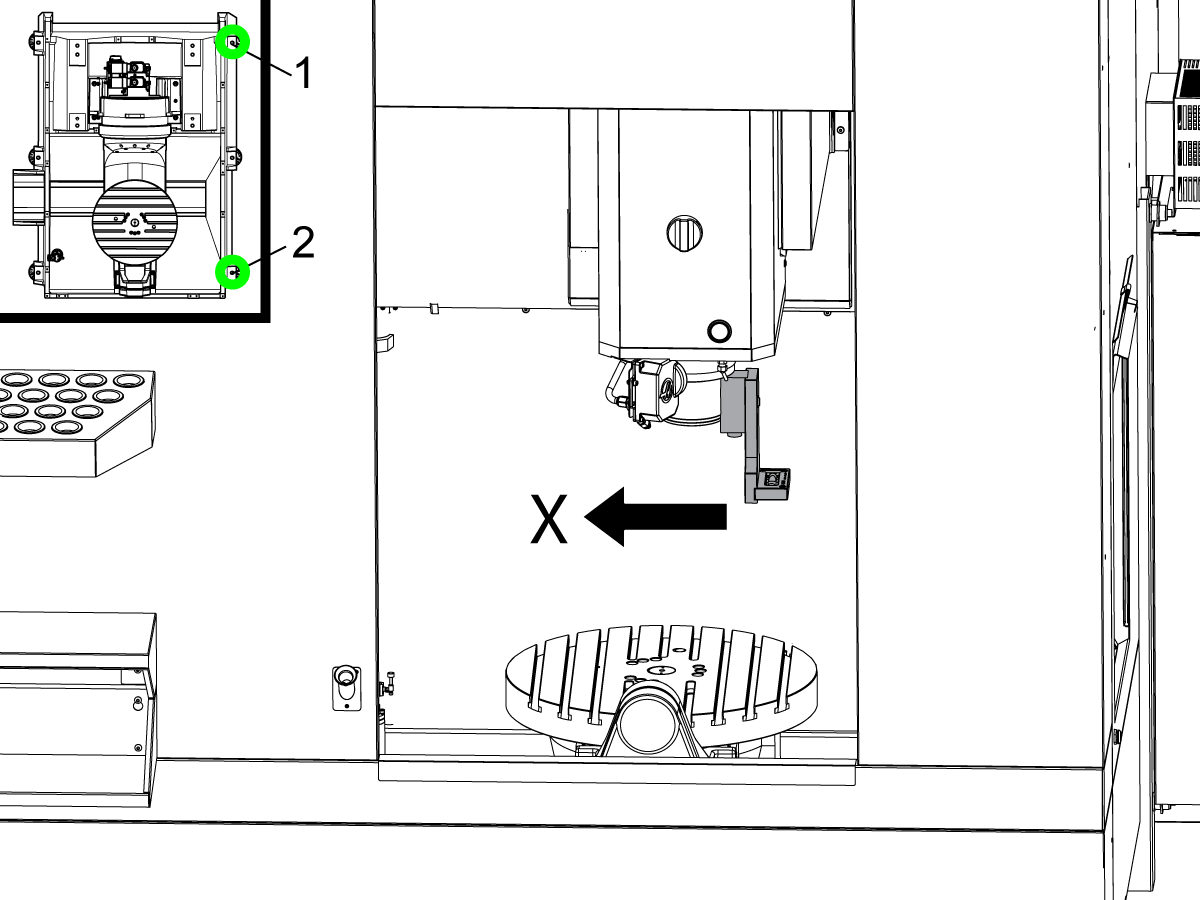

Távolítsa el az X tengelyű vállcsavarokat [1], mindkét oldalon van egy.

Távolítsa el az Y tengely vállcsavarjait [2], mindkét oldalon van egy.

2

Emelje fel a Z tengelyt, és távolítsa el a szállítási tartókeretet. A Z tengely nincs a kerethez csavarozva, csak a keret tetejére van helyezve.

3

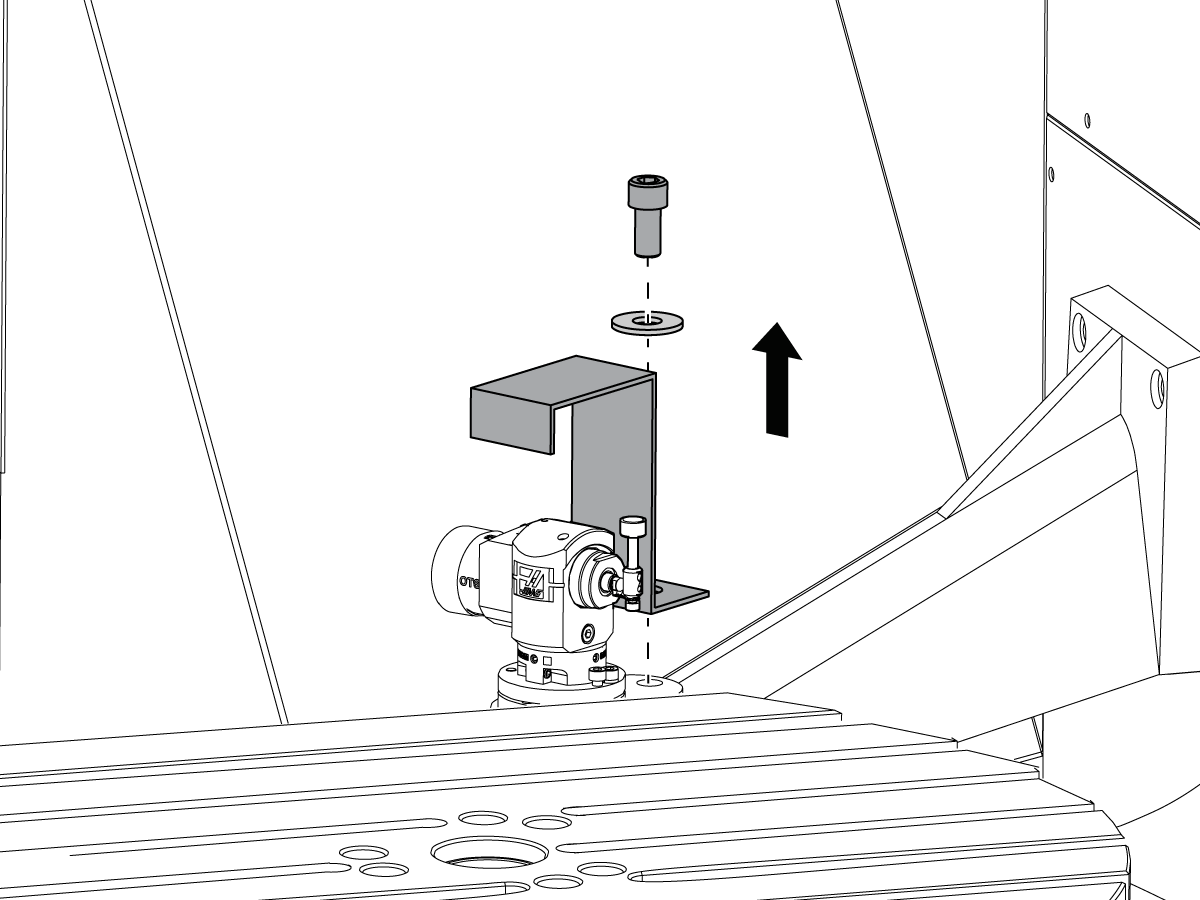

Távolítsa el a fedelet a WIPS érzékelőről.

Üres szorítófelülettel rendelkező gépek

1

Az előforma nem rendelkezik [1] 7,25 hüvelyk  átmérőjű, illetve ↧1,75 hüvelyk átmérőjű fúrózónával az egyedi munkadarab-befogáshoz ezeken a szorítófelületeken.

Az üres szorítófelülettel együtt értékesített gépeken a Haas hidraulikus satu vagy a Haas pneumatikus satu is megvásárolható. Kattintson az alábbi hivatkozásokra, vagy a szervizkézikönyv munkadarab-befogó részében további információkat talál a satuk üres szorítófelületre történő felszereléséről.

UMC HIDRAULIKUS SATU

UMC PNEUMATIKUS SATU

MEGJEGYZÉS: A képen egy UMC-500 előforma látható, de a fúró nélküli zóna az összes UMC modellben azonos lesz.

Olajköd-elszívás/Burkolatürítés

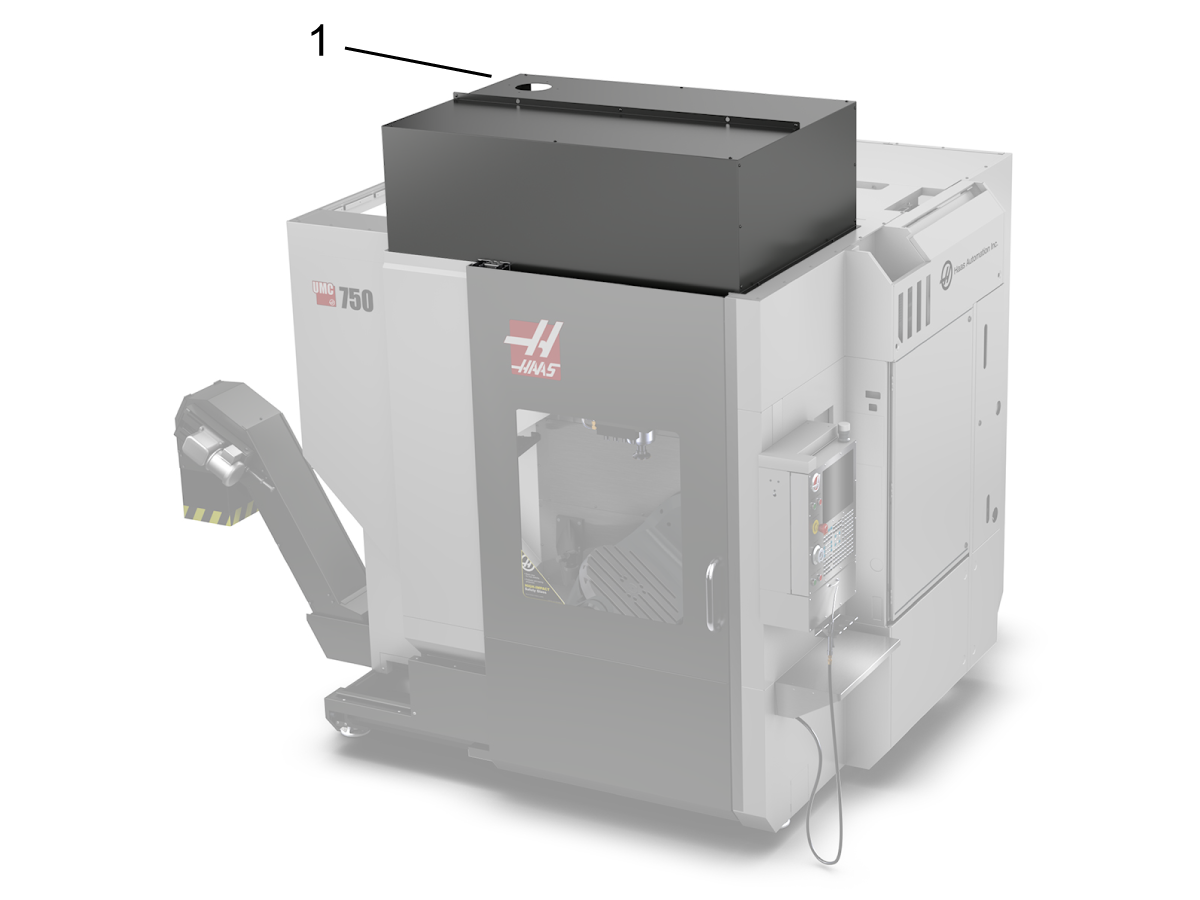

Az UMC-500-ra olyan szerkezet [1] van telepítve, amely lehetővé teszi egy ködeltávolítónak a géphez rögzítését. Kapható továbbá egy opcionális burkolatürítő rendszer, mely segít az olajköd gépburkolattól való távoltartásában. Teljes mértékben a tulajdonos/kezelő szabja meg, hogy kell-e, és melyik olajköd-elszívó a legalkalmasabb az adott alkalmazáshoz.

Megjegyzés: A ködeltávolító rendszer telepítéséért minden felelősség a tulajdonost/kezelőt terheli.

Lásd azUMC-750/SS/P - Ködeltávolító kész - Tetőfedél - Telepítés eltávolítás/telepítési információkat.

Lásd aBurkolat kipufogó - Telepítés eltávolítás/telepítési információkat.

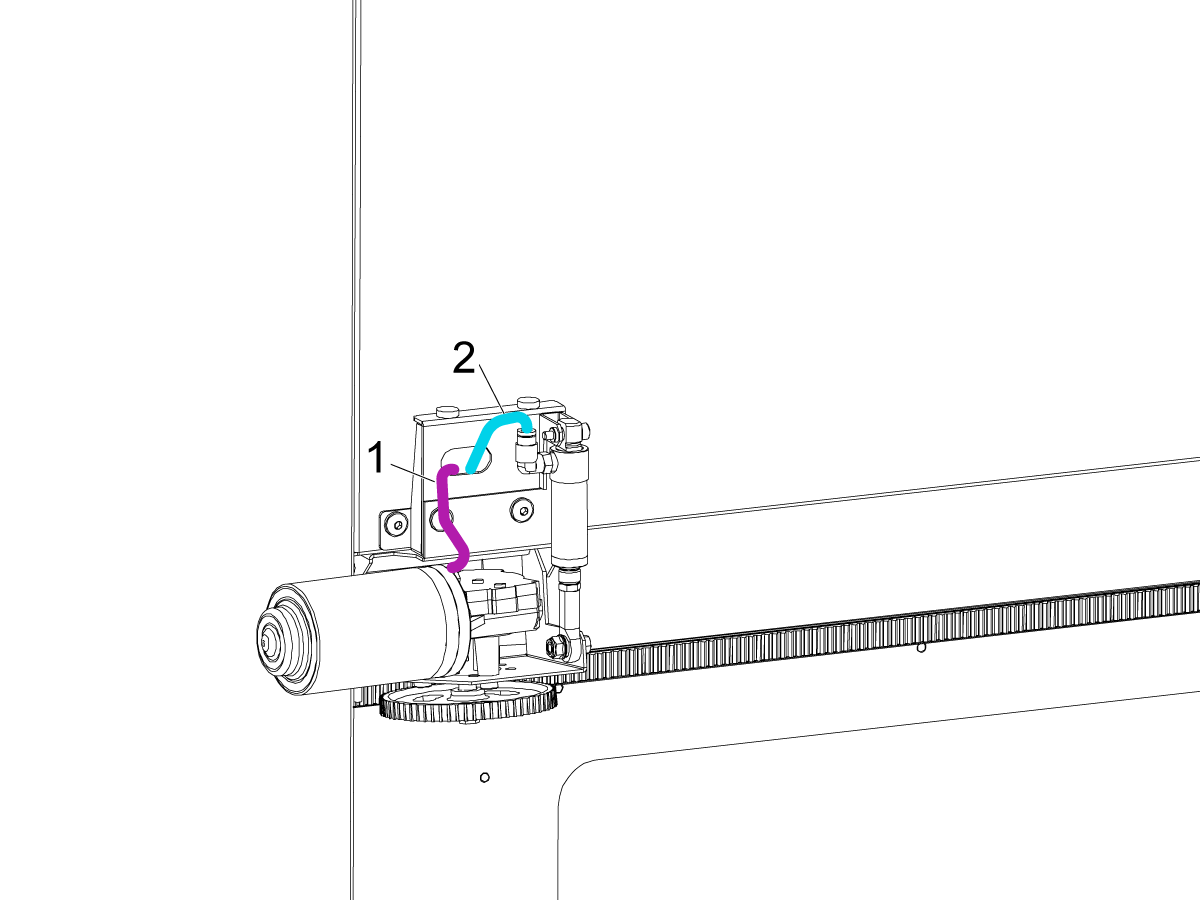

UMC automatikus ajtó motor telepítése

1

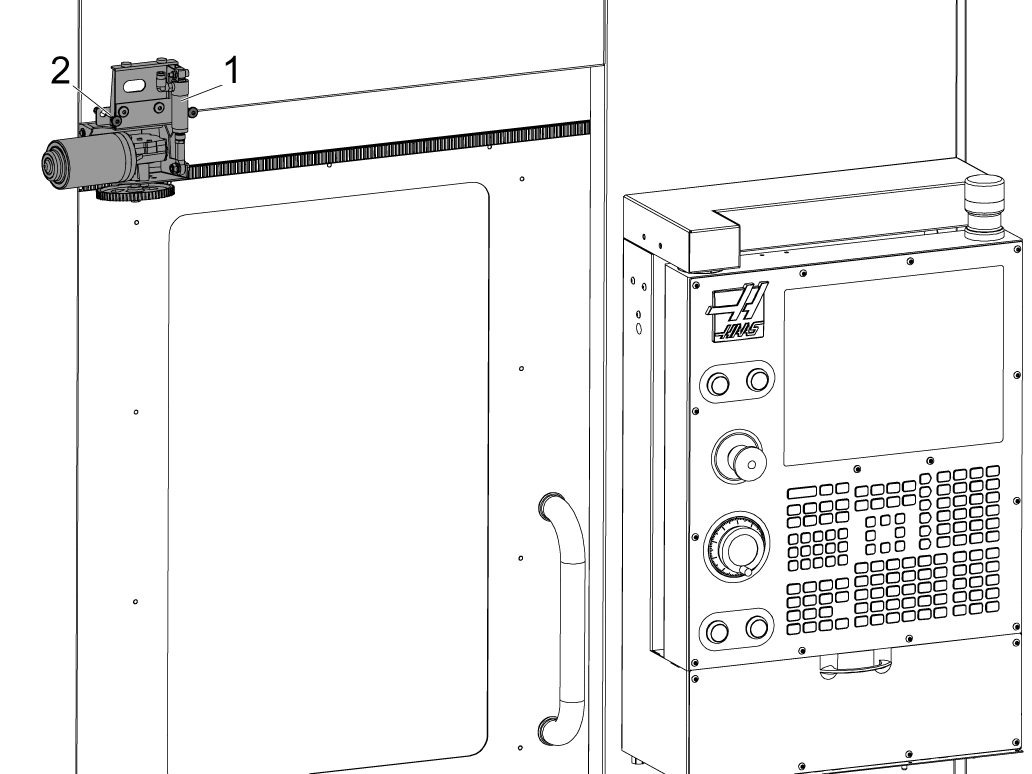

Telepítse a motor szerelvényt [1] az ajtó feletti fémlemezre a mellékelt hardverrel, (2x) 1/4-20 FBHCS [2].

MEGJEGYZÉS: Az automatikus ajtó korábbi változatai nem tartalmazzák a javított anyákat a burkolatemezen, ha a burkolat nem rendelkezik vele, használjon (2x) 1/4-20 FBHCS és (2x) karimás anyát a motorszerelvény felszereléséhez.

2

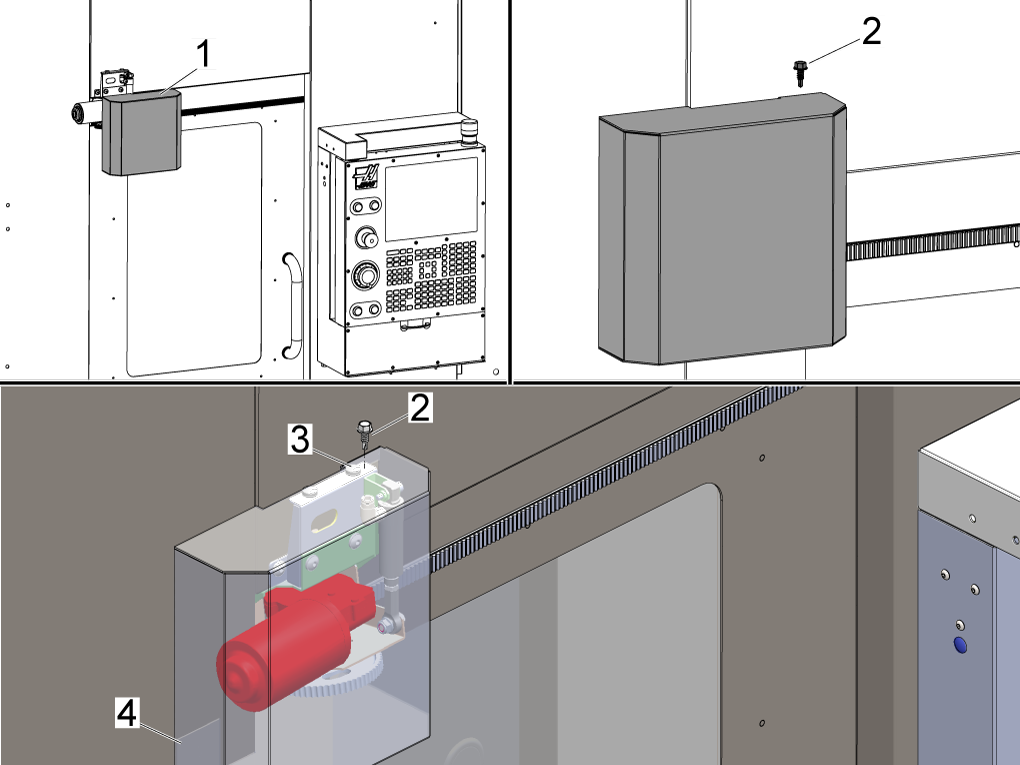

Szerelje fel a motorfedelet [1] a motorszerelvényre, és használja a mellékelt önfúró/menetvágó csavart [2] a motorburkolat teljes felszereléséhez a szerelvényre.

MEGJEGYZÉS: Győződjön meg arról, hogy a csavar [2] nem fúr a nitril lökhárítóba [3],  ahogy az az alsó képen látható.

MEGJEGYZÉS: A motorburkolat mágnessel [4] rendelkezik, amely segít a motort a csavarhoz rögzíteni, és fúrás előtt győződjön meg arról, hogy a burkolat megfelelően van elhelyezve.

3

Az automatikus ajtót opcióként kapó gépeknél a kábel és a tömlő már el van vezetve.

Vegye ki a kábelt és a tömlőt a fémlemez panel lyukából, ahol a motor szerelvény fel van szerelve, és szerelje fel a motorkábelt [1] a motorra és a motor kapcsolótömlőjét [2] a léghengerre.

Az alábbiakban egy kapcsolási rajzot talál referenciaként.



Gépi durva kiegyenlítés

Ez a rész megmutatja, hogyan kell helyesen szinten és ellenőrizze a geometriai alingment a UMC. A gépet meg kell simított, és ellenőrzik a megfelelő geometriai igazítás, mielőtt az optimális teljesítményt és pontosságot.

Fotnos: Az eljárás megkezdése előtt a gépnek levegő-és áramkapcsolattal kell rendelkeznie és működőképesnek kell lennie.

1

Alkalmazzon nullponti visszatérítést az egyes tengelyeken egyenként, vagy nyomja meg a[POWER UP] gombot. Menjen végig a Simítási folyamaton.
A megfelelő gépszint elérése érdekében ismételje meg ezeket a lépéseket.

2

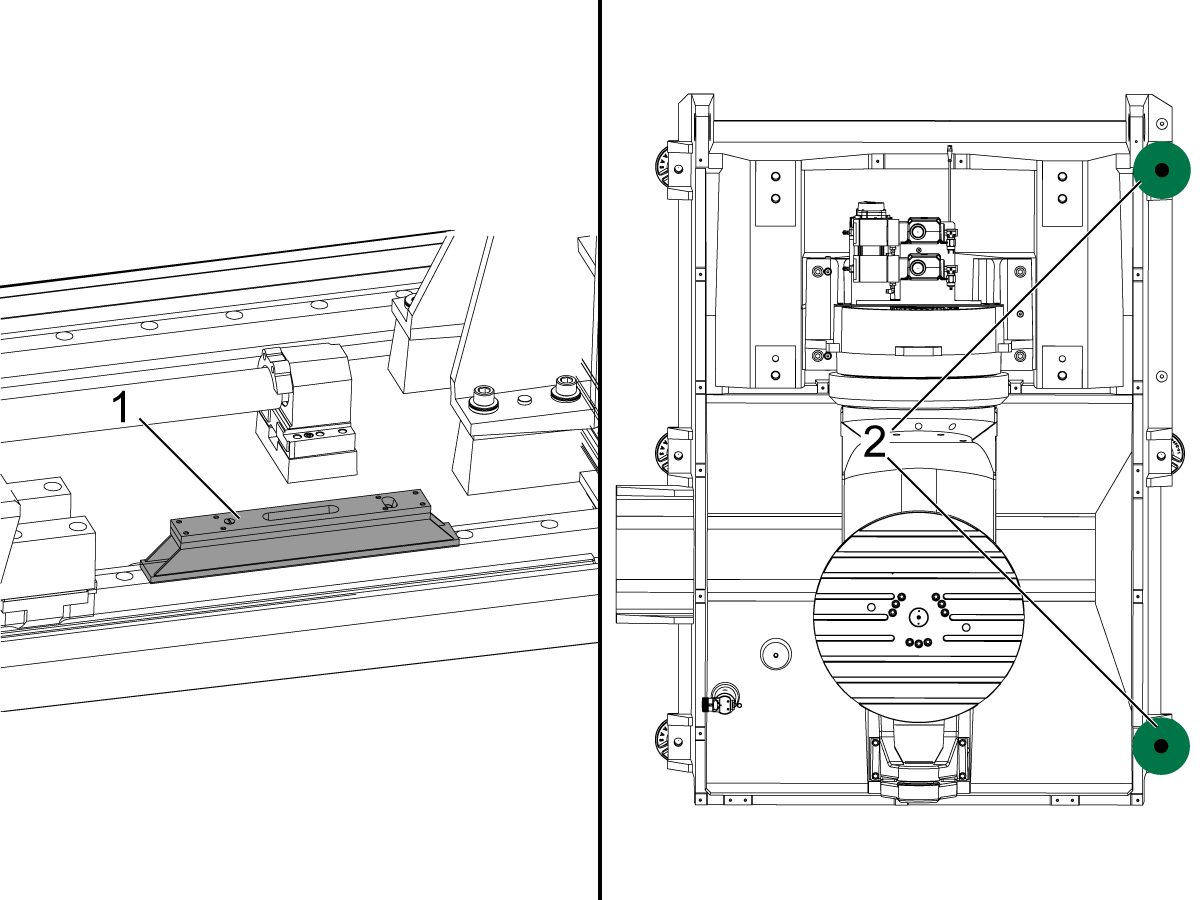

Állítsa be a (4) sarok szintbeállító csavarokat, hogy az öntvényt felemelje a talajról.

Állítsa a [H] értékét 4"-re.

Fordítsa meg mindkét középső szintező csavart [1] a középső talppárnán.



3

Helyezze a pontossági szintet [1] az egyik X-tengely lineáris segédvonalra.

Először hozza egy szintre a gépet mindkét oldalon. Emelje meg vagy engedje le az egyik oldalt a két csavar [2] beállításával a buborék középre igazítva a szerszámon.

4

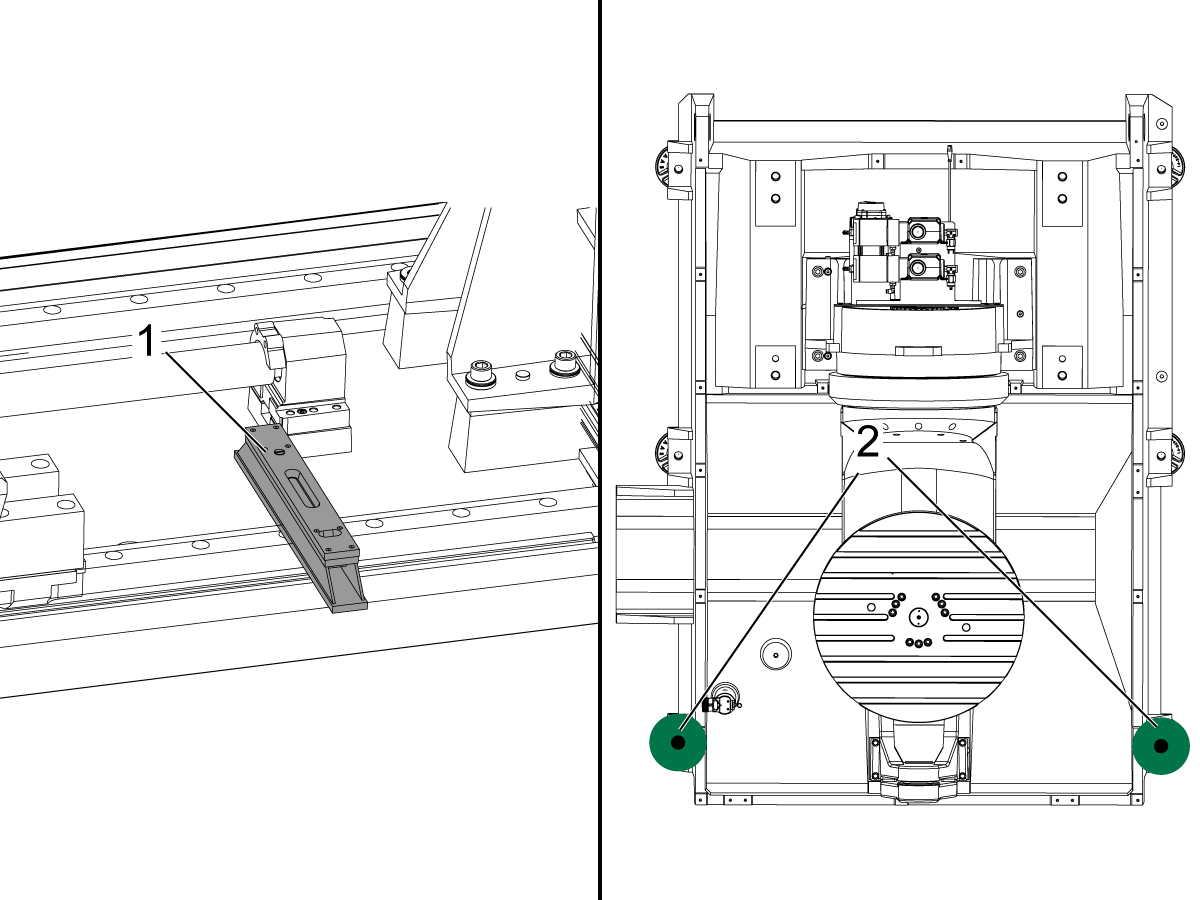

Helyette el pontossági szintet a lineáris útmutatóban párhuzamosan a Z-tengelyen.

Megjegyzés:  Egy gránit blokkot is elhelyezhet az X-tengely lineáris segédvonalán, és a precíziós szintet felső szintre rakhatja.

Az első vagy a hátsó csavart igazítsa a gép elülső és középső szintjéhez, majd a buborékba a szintező eszközben.

X-tengelyes tekercs beállítás

Az Y-tengely közepén az utazás, meg a kiegyenlítő eszköz (T-2182/T-2192) párhuzamosan az Y-tengely.

 Megjegyzés:  Szintbeállító eszköz (T-2182/T-2192) kell kézzel beállítani után szerelt az orsó.  Otthonos a mag alap szerelési csavar és bump szinten kézzel, amíg a buborék szintje közepén az utazás.

 Megjegyzés: A jobb eredmény érdekében helyezze a Z-tengelyt a lehető legközelebb a  munkatérhez.

Fogantyú jog X-tengely. Vegye olvasmányok a Home, a középső, és a végén az X-tengely utazás. Végén az X-tengely utazás, vegye figyelembe, hogy az első vagy hátsó oldalán a gép alacsonyabb.

Növelje vagy csökkentse az oldalt [1] vagy [2] addig, amíg az eszköz buboréka el nem olvassa a nullát. Ismételje meg ezt a lépést mindkét végén az utazás, amíg az eszköz beolvassa nulla mindkét végén.

B-tengely Y-tengelyhez Parallelism beállít

1

[ZERO RETURN] [B] [C] tengely. Jelölje meg az asztal felületét az X-tengely mentén 15" (381 mm) távolságban.

Ha a leolvasott érték nem nulla, mozgassa a B-tengelyt (0,0001"-es növekményekben), amíg a jelző nullát nem mutat 15" felett. Jegyezze fel a B tengely pozícióját a későbbiek során.

2

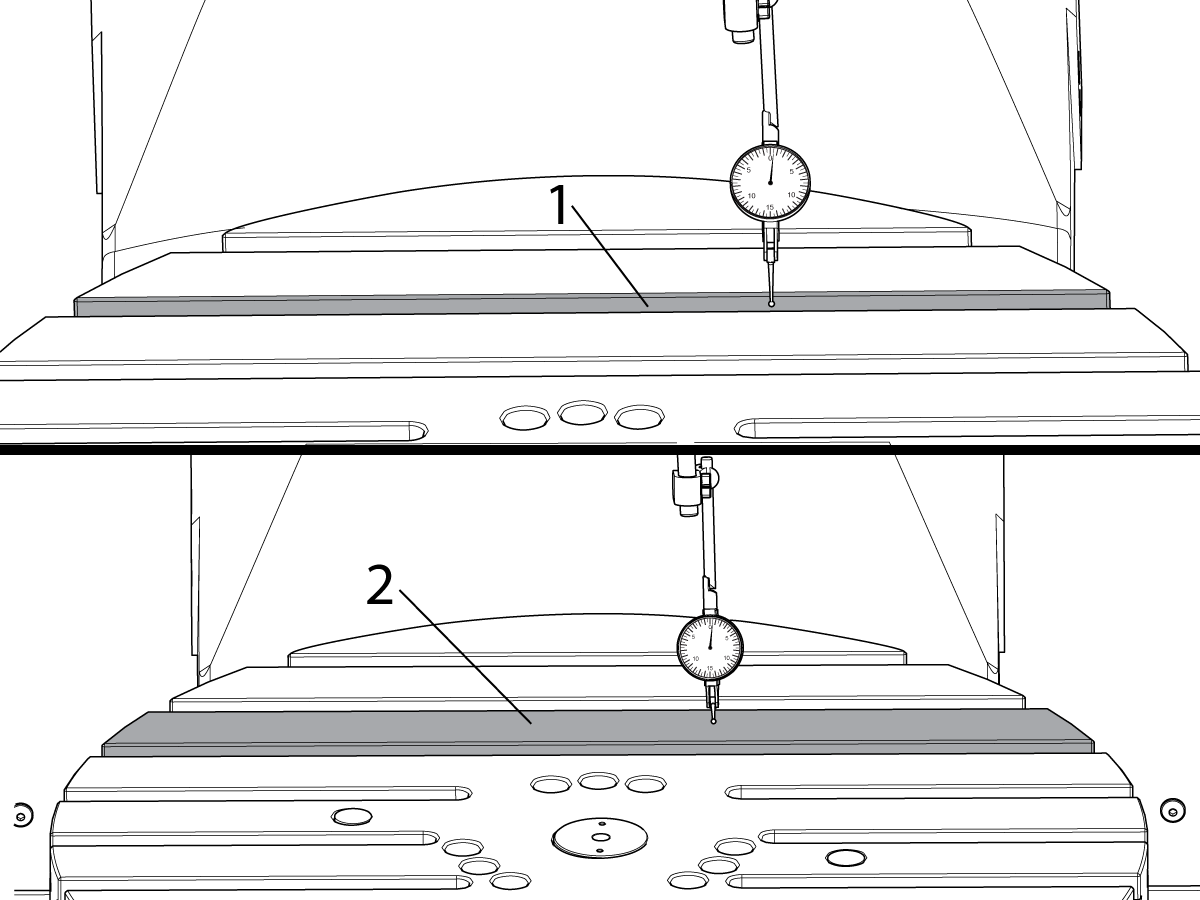

Léptesse  a C-tengelyt a C90 re. Ellenőrizzük a táblázat felületének az Y-tengelyen való párhuzamát a felfelé és lefelé irányban.

A hátoldalon (az asztalon) nullázd a indikátort. Söpörjön előre az Y-tengellyel 15" (381 mm) felett. Rögzítjük a mutató olvasását, figyelembe véve mind a nagyságát, mind az irányt.

A középső simító csavarok segítségével emelje meg a gép közepét, és állítsa be a B tengelyt. Kapcsolja be a középső simító csavarok le, amíg csak a kapcsolatot a kiegyenlítő párna, majd kapcsolja le őket további 10 fok.

A gép közepébe kezdetben mindig szükség lesz. Mindkét oldalon egyenletesen állítsa be a középső csavart. A beállításokat mindig kis lépésekben végezze el, és mindkét középső csavart mindkét oldalon egyenletesen, minden korrekcióval állítsa be.

Továbbra is állítsa a középső csavarokat felfelé vagy lefelé, amíg a jelző nullát nem mutat a 15" (381 mm) söprés alatt.

3

Adjunk hozzá 90 fok az értéket, amit kiigazított B-tengely korábban. A B-tengely parancs erre a pozícióba (például B90.003 fok).

Nullázza a mutatót a hátsó asztal felületén, és léptesse az Y tengelyt hátulról előre több mint 15" (381 mm) mértékben. Rögzítjük a mutató olvasását, figyelembe véve mind a nagyságát, mind az irányt. Ez a mérés mutatja a táblázat helyzetét az Y tengely mentén az oldalsó irányig.

Ha a Billenőcsapos hajlik jobbra, emelje fel a jobb elülső kiegyenlítő csavar és alacsonyabb, a bal elülső kiegyenlítő csavar kis, egyenlő, lépésekben.

Ha a Billenőcsapos hajlik a bal, emelje fel a bal elülső simító csavar, alacsonyabb a jobb első.

Söpörje le újra az asztalt, hogy megbizonyosodjon arról, hogy a 15" (381 mm) söprés felett nullához igazodik.

B-és C-tengely Home pozíció check

[ZERO RETURN] [C] és jelölje meg az egyik t-horony falát [1] 15" (381 mm) felett, és a hibaérték ne haladja meg (NTE) 0,001"/15" (0,025 mm/ 381 mm).

[NULLA RETURN] B és jelezze a tábla felületét [2]. Söpörje le az asztalt 381 mm-en (15 hüvelyk) NTE 0,001"/15 (0,025" mm/381 mm) értékkel.

Megjegyzés: Ha mindkét olvasat magasabb, mint egy ezredrésze (0,001", 0,025 mm), ismételje meg a gépi simítási folyamatot. A Simítási sorrend kis hibái negatívan befolyásolhatják a B és a C kezdőpontokat.

Ha ellenőrzik a szint helyes, de a B vagy C otthoni pozíciók még mindig nem szerepel a specifikáció, akkor kissé módosíthatja a bal vagy jobb első csavar, hogy változtassa meg a B és C Home pozíciók egy kis összeget. A korrekciók után ellenőrizze mindkét otthoni pozíciót.

Főorsó húzási ellenőrzés

Mozgassa a főorsó közepén a Z-tengely utazás. A tesztoldalt helyezze az orsóra egy 10" (250mm) átmérőjű kör az asztal közepére. A vizsgálati indikátort nullának kell lennie a táblázat kezelőoldalán [1].

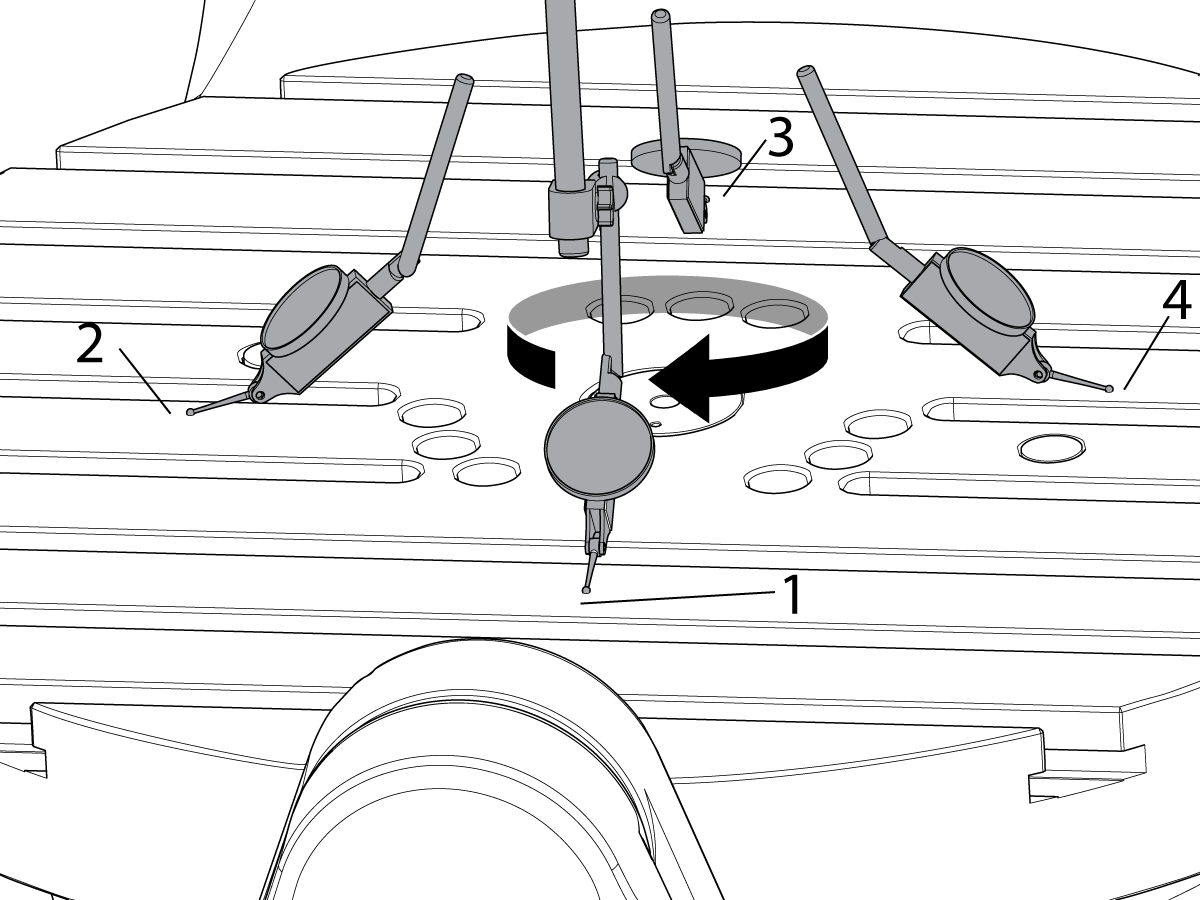

Vegyünk egy mérés minden 90 fok rotációs, [2], [3], [4]. A jelzett ütés összes értéke (TIR) mind a négy pozícióra nem haladhatja meg az (NTE) 0,0005" (0,012 mm) értéket.

Megjegyzés::Az orsó húzási értékeit a Simítási sorrend pontossága is befolyásolja; Ha az értékek meghaladják a műszaki adatokat, ismét ellenőrizze a gép szintjét.

Megjegyzés :Ha fel van szerelve a 50 zsebes szerszámváltóval ellenőrizze az orsóhoz való igazítást.

MRZP-Kiegyenlletek beállításai

1

Ez megmondja, hogyan kell beállítani a gép rotációs nullapont (MRZP) Ellentételkészleteket. Az MRZP kompenzáció beállításai a Haas CNC vezérlő, hogy tájékoztassa az ellenőrzés ezeket a távolságokat:

  1. a dönthető tengely (B tengely) középvonala az X-tengely kezdőpozíciójáról
  2. a döntési tengely (B tengely) középvonala és a Z tengely kezdőpozíciója közötti távolság
  3. a táblázat forgótengelyének (C tengely) távolsága az Y-tengely otthoni pozíciótól

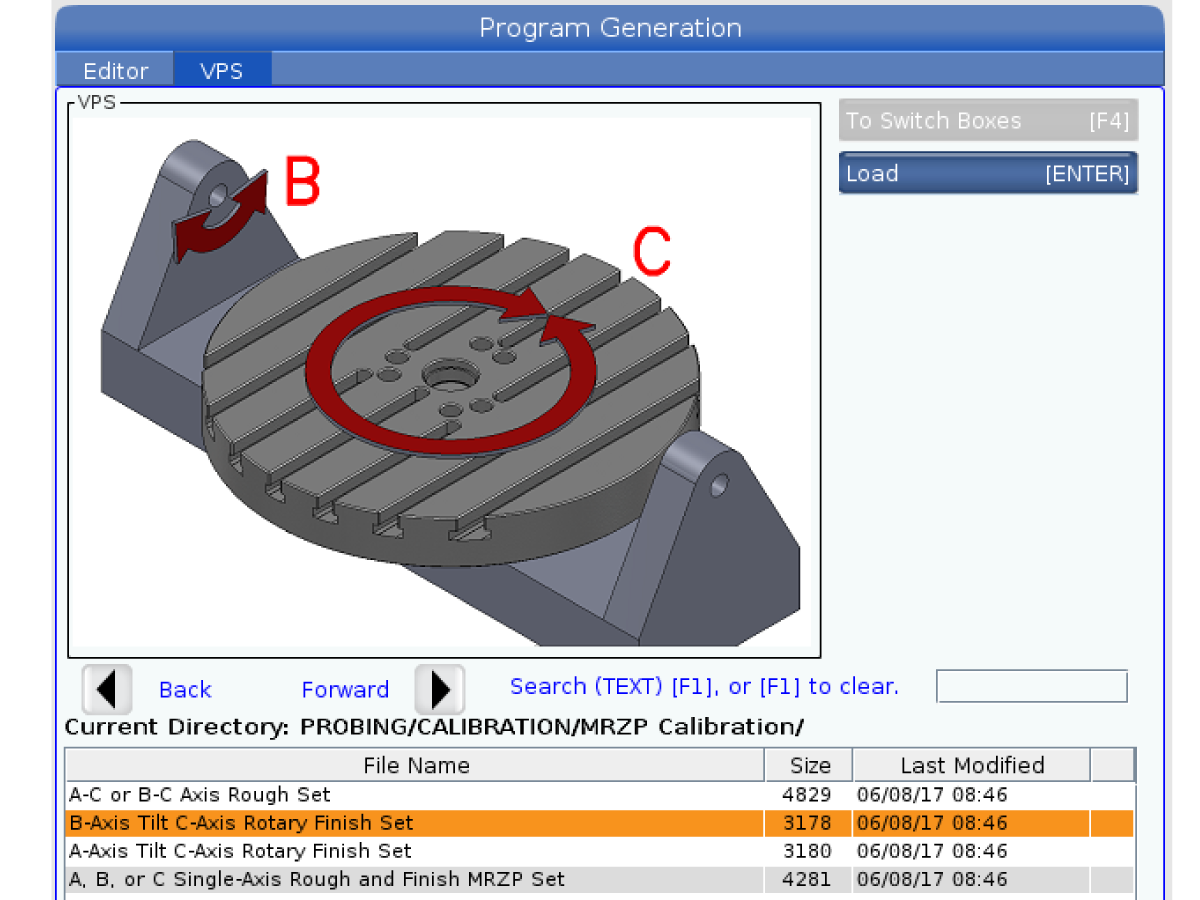

Ez az eljárás olyan képeket jelenít meg, amelyek mind a kalibrálási szerelvényeket használják.

 Fontos: Az orsó szondáját az eljárás megkezdése előtt kalibrálni kell. Ez biztosítja, hogy a szonda pontossága megfelelő legyen a gép helyzetén. Lásd a Következő generációs vezérlés-szonda kalibrálása (VPS) eljárás, a diy.haascnc.com

2

Nyomja meg: [Setting] és keresse meg a Gépbeállítás menüpontot. Ellenőrizze a 255, 256 és 257 beállítást. Az értékek nem lehetnek nullák. Ha azok, akkor hajtsa végre a következő eljárást.

MRZP A-C vagy B-C tengely durva beállítása

3

[ZERO RETURN] [ALL]Tengelyek

Menjen a Features (Funkciók) fülre itt: , [DIAGNOSTIC]és győződjön meg, VPShogy a  Editing (Szerkesztés) be van-e kapcsolva.

Helyezze a munkadarab-mérőérintkezőt az orsóba.

Nyomja [EDIT] Gomb.

Válassza ki a következőt: VPS .

Tolja a [DOWN] kurzor nyilat Szondázás [1].

Válassza ki a CALIBRATION gombot [2]. Tolja a [RIGHT] kurzormozgató nyílra.

Válassza ki MRZP Kalibrációs [3].

4

Tolja a [DOWN] kurzor nyilára, majd válassza B-AXIS TILT C-AXIS ROTARY FINISH SET.

Megjegyzés: A-C Vagy B-C Az MRZP ROUGH SET csak akkor használatos, ha nincs MZRP ofszet beállítás (255, 256, 257) beállítva.

5

Adja meg a szerszámgolyó átmérőjét [2].

Fontos: Mindig mérjük meg a szerszámlabdát egy kalibrált mikrométerrel a megfelelő gömbátmérő biztosítása érdekében.

 Megjegyzés: Ha metrikus módban van, ügyeljen arra, hogy a golyó méretét milliméterben adja meg. Ha Ön inch módban adja meg a golyó mérete hüvelyk

Nyomja meg a [ENTER] gombot.

Nyomja meg a [F4] gombot.

Válassza ki Kimeneti MDI .



6

Telepítsük a kalibráló gömbegységet [1] az X tengely középpontja közelében.

Megjegyzés: UMC-1000-on, ha a kalibráló gömb túl messze van a központtól, az MRZP kalibrációs ciklusának során egy átutazó riasztás keletkezik.

Győződjön meg arról, hogy a szerszámgolyó [2] erősen rögzítve van a kalibrációs szerelvényhez.

Megjegyzés: Palettatárral felszerelt UMC gépeken a kalibrációs gömböt ujjbefogókkal kell a palettához rögzíteni.

Megjegyzés: Ne húzza meg túlságosan a szerszámgolyót.

A Z tengely kocogva addig, amíg a szonda csúcsa [2] 0,1" (2,54 mm) fölé és középre a szerszámgolyóval [1].

Indítsa el a programot Mdi. Ez a program O099994 B AXIS TILT AND C AXIS ROT AXIS .

7

A szonda sok pozíciót mér a B és C tengelyen különböző fokokban.

A program a 10121, 10122 és 10123 makróváltozókban helyezi el az értékeket. Jegyezze fel az értékeket.

8

A felvett értékeket tegye a következő értékekre:

  • Adja meg a 10121 makró-változó értékét a 255 beállításban; MRZP X Offset.
  • Adja meg a 10122 makró-változó értékét a 256 beállításban; MRZP Y Offset.
  • Adja meg a 10123 makró-változó értékét a 257 beállításban; MRZP Z Offset.

Ha esetleg helytelen számokat írt be, akkor indítsa el a MRZP FINISH SET újra a programot. A program által a változókhoz tartozó értékeknek a beállítási számokból legfeljebb öt számlálóval kell rendelkezniük.

 A 9. beállítás szabja meg, hogy az értékek hüvelykben vagy milliméterben jelennek-e meg.

Készítsen ellenőrzési jelentést és nyújtsa be.

A szintezés, a geometria ellenőrzése és az MRZP eltolások beállítása után készítsen ellenőrzési jelentést.

Az EA0420 ellenőrzési jelentés a Haas szervizútmutatóban található.

Megjegyzés: Ez a webhely csak a Haas szervizszakemberei számára érhető el.

Küldje el e-mailben a kitöltött ellenőrzési jelentést a [email protected] címre. Ez a gépelőzményekhez lesz csatolva.

Hátsó panelek

Megjegyzés: A hátsó panel felszerelése UMC-500/SS szállításhoz tartályokban.

1

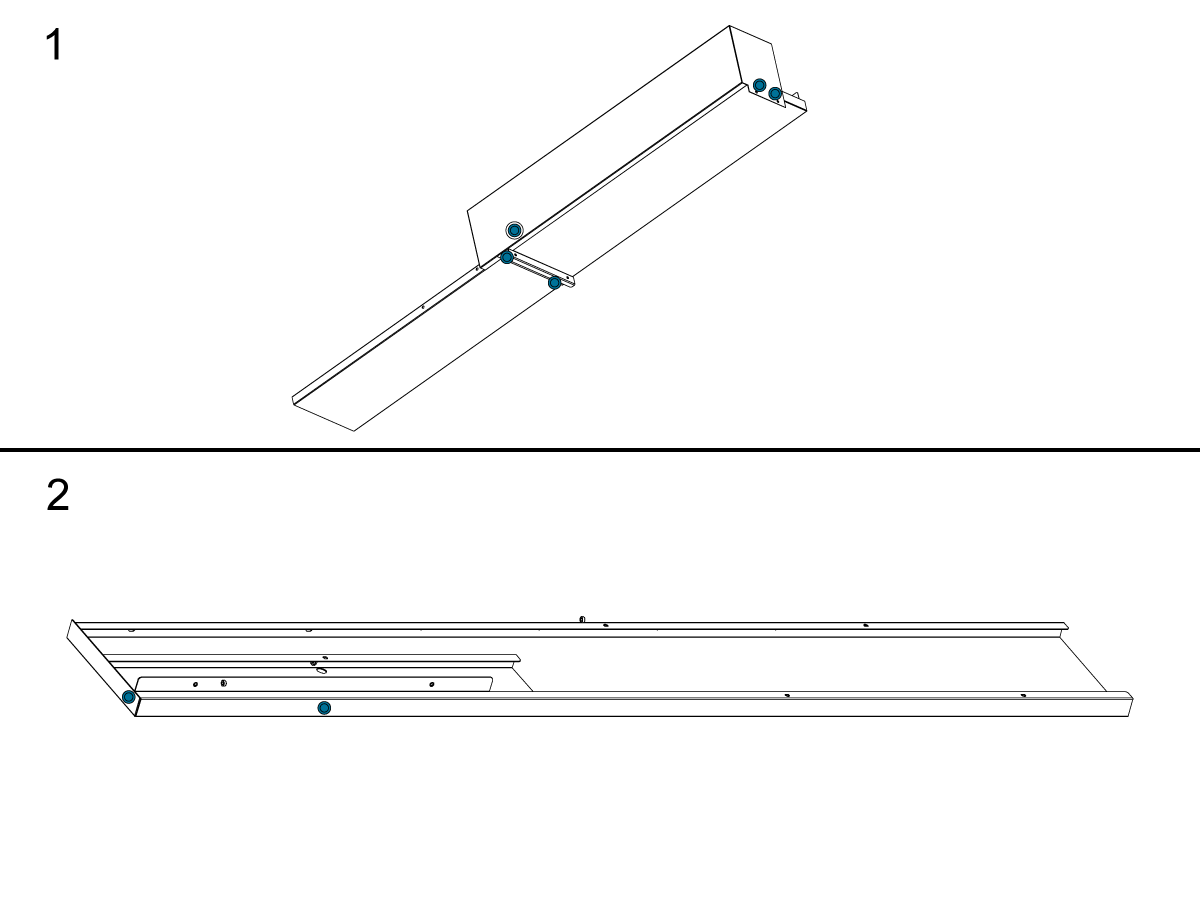

Távolítsa el a csavarokat [1] a szállítási kapcsok eltávolításához. Távolítsa el a csavarokat [2] a jobb hátsó panel eltávolításához, majd távolítsa el a csavarokat [3] a bal hátsó panel eltávolításához.

2

Távolítsa el a csavarokat [1] a szállítási kapcsok eltávolításához. Távolítsa el a csavarokat [2], és válassza le a konzolt a C-csatornáról [3], hogy eltávolítsa a hátsó paneleket.

3

Távolítsa el az [1] képen látható csavarokat a [2] képen látható csavarok eltávolításával.

4

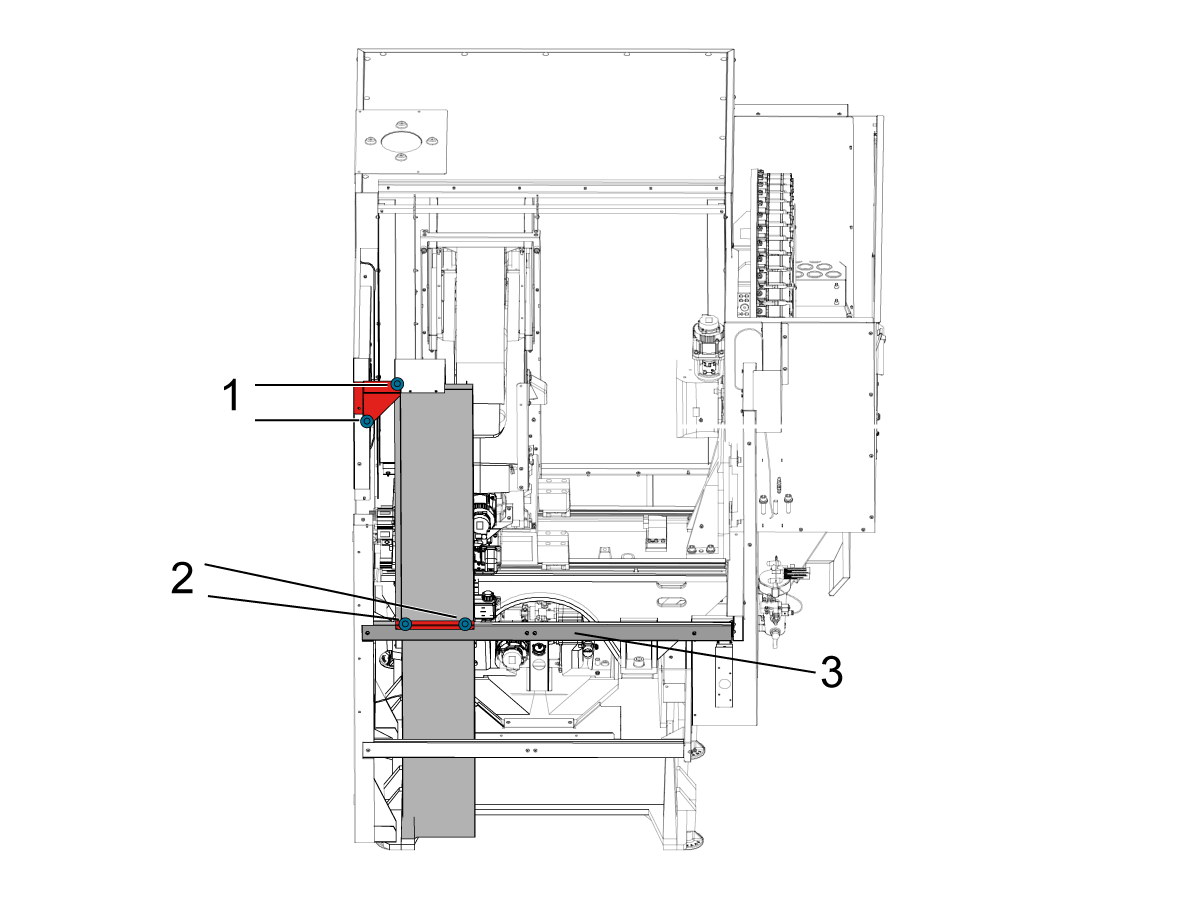

  1. A C-csatornák kiterjesztése [1] és [2].
  2. Telepítse a paneleket ebben a sorrendben:
  • [3] Függőleges hátsó szoknyapanel
  • [4] Kenőanyag oldal hátsó panel
  • [5] Vezérlőoldal hátsó panelje
  • [6] Hátsó panel
  • [7] Hátsó panel

Kenés ellenőrzése

1

Fuss a orsó fuss--ban műsor.

 Megjegyzés: A 10K orsók és a fenti használ egy kiegyensúlyozott Szerszámtartó

Vizsgáljuk meg a látvány üveg, győződjön meg róla, a megfelelő számú csepp esik át a látvány üveg.

Vizsgáljuk meg a szerelvényeket [1, 2] a tetején az olajszivattyú tartály.

Az olaj összegyűjti a tetején az olajszivattyú tartály [3] vagy mögött vagy előtt a látvány üvegkonzol, alatta a szivárgó szerelvény.

Húzza meg a szivárgó szerelvények.

2

Ugrás a Karbantartás Lapon.

Nyomja meg [F2] egy tengely kenési teszt ciklusát.

Vizsgáljuk meg a szelvény a zsír kenési rendszer.  Ellenőrizze, hogy rendelkezik-e nyomásnak.

Opció Telepítési útmutató

Ellenőrizze és tesztelje, hogy az összes lehetőség megfelelően telepítve van-e.

Távirányítós léptetőfogantyú (RJH-Touch) - Telepítés
Opcionális Wi-Fi kamera telepítés
Kényelmi csomag
Kiegészítő hűtőközeg-szűrő
Kiegészítő szerszámozási blokk
Rögzítési utasítások
PCOOL telepítés
PulseJet telepítés
HAAS olajfölözőgép
Asztal munkatér világítás
Automatikus légfúvó pisztoly
Palettatár telepítése

1

A Hennig CDF szállítószalag opció telepítéséhez kövesse a hivatkozást.

HENNIG CDF SZÁLLÍTÓSZALAG - TELEPÍTÉS AD0551

A gép üzemeltetése

Ellenőrizze, hogy minden gépi funkció működőképes-e:

  • Csatlakoztassa a hűtőközeg-szivattyút és a TSC szivattyút.
  • Csatlakoztassa a kiegészítő szűrőt.
  • Tesztelje a szerszámváltót
  • Tesztelje a palettaváltót.
  • Tesztelje az orsó fordulatszámát.
  • A hűtőközeg működésének tesztelése
  • Tesztelje a forgácskihordót.
  • Tesztelje a távirányítós léptetőfogantyút.
  • Tesztelje az ajtó zárak.
FORGALMAZÓ KERESÉSE
Visszajelzés
Haas Logo

美元价格不包括关税、报关费用、保险费、增值税及运费。
USD prices DO NOT include customs duty, customs fees, insurance, VAT, or freight.

人民币价格包含关税、报关费用、货运保险和增值税, 但不包括运费。
CNY prices include customs duty, customs fees, insurance, and VAT. DOES NOT include freight.

A Haas szállította termékek árszabása

Ez az ár tartalmazza a szállítás költségeit, valamint az export- és importtevékenységekhez kapcsolódó vámterheket, a biztosítást és minden olyan további felmerülő költséget, amely egy franciaországi helyszínre történő kiszállítást terhel, melybe Ön mint vevő beleegyezett. A Haas CNC termékek szállítása nem járhat további kötelező költségekkel.

KÖVESSE A LEGÚJABB HAAS TIPPEKET ÉS TECHNOLÓGIÁT…

Regisztráljon most!

HAAS TOOLING ACCEPTS THE FOLLOWING:

  • Szerviz és támogatás
  • Tulajdonosok
  • Szervizkérés
  • Kezelési utasítások
  • Haas alkatrészek
  • Forgóasztal javításkérés
  • Útmutatók előtelepítése
  • Szerszámok vásárlása
  • Új Haas kiépítés és ár
  • Elérhető készlet
  • Haas árlista
  • CNCA finanszírozás
  • A Haas cégről
  • Álláslehetőségek
  • Tanúsítványok és biztonság
  • Lépjen velünk kapcsolatba
  • Történet
  • Szerződési feltételek
  • Haas Tooling - Szerződési feltételek
  • Adatvédelem
  • Jótállás
  • Haas közösség
  • Haas tanúsítási program
  • Haas Motorsports
  • Gene Haas Foundation
  • Haas technikai oktató közösség
  • Események
  • Csatlakozzon a beszélgetéshez
  • Facebook
  • Twitter
  • Flickr
  • YouTube
  • LinkedIn
  • Instagram
  • TikTok
© 2023 Haas Automation, Inc. - CNC szerszámgépek

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.


2800 Sturgis Rd., Oxnard, CA 93030 / Toll Free: 800-331-6746
Phone: 805-278-1800 / Fax: 805-278-2255

Süti-szabályzat

Cookie-k révén fokozzuk a felhasználói élményt. Cookie-kra vonatkozó közleményünk ismerteti, milyen cookie-kat használunk és miért, és hogyan találhat róluk további információkat. Erősítse meg, hogy beleegyezik abba, hogy elemző cookie-kat használjunk. Ha nem egyezik bele, akkor is használhatja a webhelyet, csak csökkentett felhasználói élménnyel.

Beállítások kezelése

Süti-szabályzat

Cookie-k révén fokozzuk a felhasználói élményt. Cookie-kra vonatkozó közleményünk ismerteti, milyen cookie-kat használunk és miért, és hogyan találhat róluk további információkat. Erősítse meg, hogy beleegyezik abba, hogy elemző cookie-kat használjunk. Ha nem egyezik bele, akkor is használhatja a webhelyet, csak csökkentett felhasználói élménnyel.

Functional Cookies

Analytics Cookies
