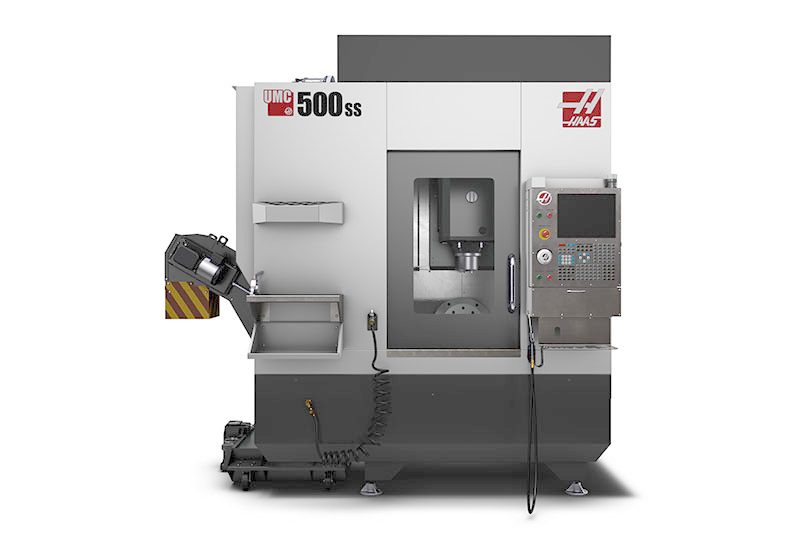

UMC-500SS



Skontaktuj się z lokalnym punktem sprzedaży fabrycznej Haas, aby uzyskać najlepsze ceny w Twoim regionie.

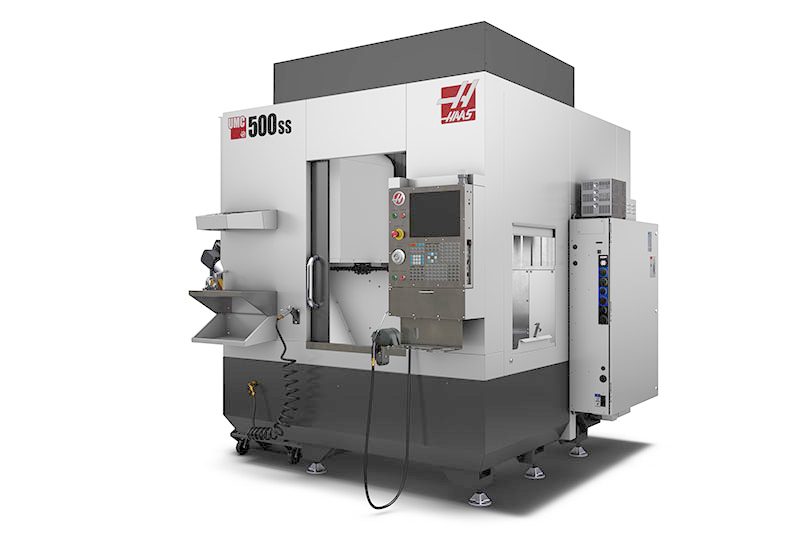

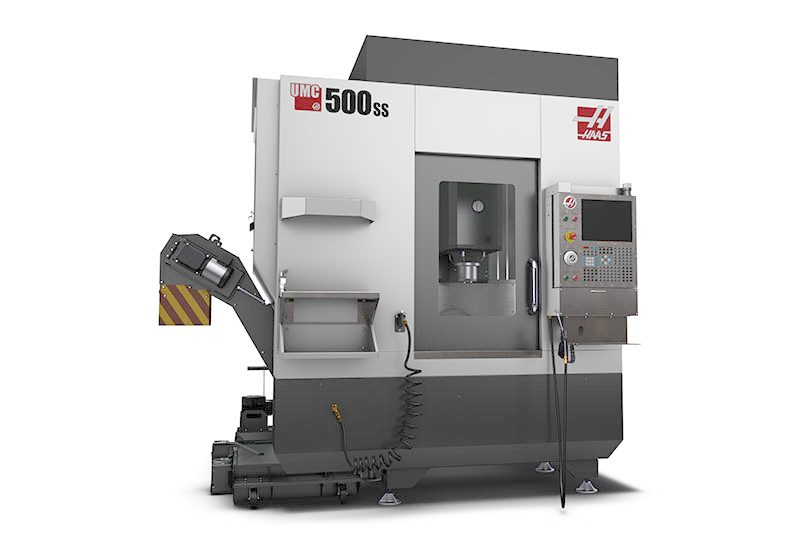

Superszybkie 5-osiowe pionowe centrum obróbcze CNC o zakresach ruchu 610 x 406 x 406 mm

Obróbka 5-osiowa jest efektywnym sposobem redukcji liczby ustawień i zwiększenia dokładności przy częściach wielowarstwowych i złożonych. Krótsze zakresy ruchu i kompaktowe wymiary centrum obróbczego Haas UMC-500 sprawiają, że są one idealnymi rozwiązaniami do obróbki 3+2 i jednoczesnej obróbki 5-osiowej mniejszych elementów. Maszyna UMC-500SS ma szybsze wrzeciono, szybki magazyn narzędzi oraz sprawny stół uchylno-obrotowy. Wszystko to pozwala skrócić czasy cykli i zwiększyć wydajność.

UWAGA: Opcja zbiornika chłodziwa o pojemności 95 galonów (360 l) wymaga zastosowania lejkowatego pojemnika na wióry, aby czyścić zbiornik i dotrzeć do wylotu przenośnika wiórów.

  • Jednoczesna obróbka na 5 osiach
  • Silne wrzeciono z napędem bezpośrednim

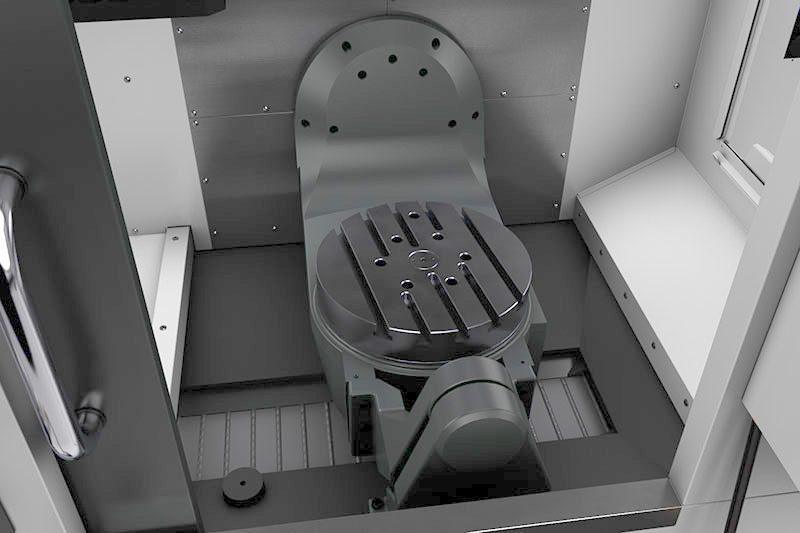

  • Szybki stół uchylno obrotowy
  • Zawiera system bezprzewodowych pomiarów sondą
  • 40 Stożek
  • 5 Oś
  • 12k RPM
  • 30+1 Pojemność narzędzia

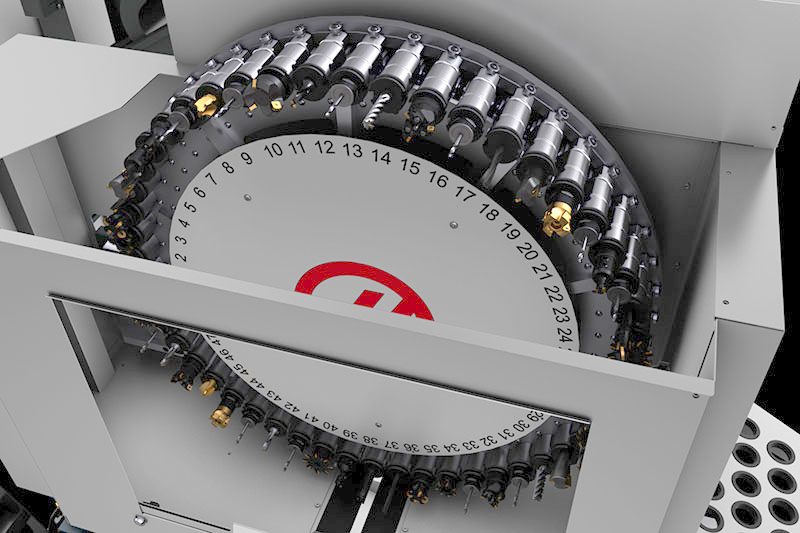

Mocowane bocznie urządzenie do wymiany narzędzi 120+1

POBIERZ BROSZURĘ

BIULETYN HAAS

    Porównaj maszyny
    ZBUDUJ & WYCEŃ
    Skontaktuj się z dystrybutorem
    Zakresy ruchu S.A.E METRIC
    Oś X 24.00 in 610 mm
    Oś Y 16.00 in 406 mm
    Oś Z 16.00 in 406 mm
    Od końcówki wrzeciona do płyty (~ maks.) 20.0 in 508 mm
    Od końcówki wrzeciona do płyty (~ min.) 4.0 in 102 mm
    Spindle S.A.E METRIC
    Moc maks. 30.0 hp 22.4 kW
    Maks. prędkość 12000 rpm 12000 rpm
    Maks. moment obrotowy 90.0 ft-lbf @ 2000 rpm 122.0 Nm @ 2000 rpm
    Rodzaj napędu Inline Direct-Drive Inline Direct-Drive
    Stożek CT40 | BT40 | HSK-A63 CT40 | BT40 | HSK-A63
    Smarowanie łożysk Air / Oil Injection Air / Oil Injection
    Chłodzenie Liquid Cooled Liquid Cooled
    Oś B – wychylenie S.A.E METRIC
    Travel 120 ° to 35- ° 120 ° to 35- °
    Maks. prędkość 179 °/sec 179 °/sec
    Torque (Continuous) 1854 ft-lbf 2514 Nm
    Moment hamujący 900 ft-lbf 1220 Nm
    C Axis - Rotation S.A.E METRIC
    Travel 360 ° 360 °
    Maks. prędkość 179 °/sec 179 °/sec
    Torque (Continuous) 1854 ft-lbf 2514 Nm
    Moment hamujący 900 ft-lbf 1220 Nm
    Maks. dobieg części 18.0 in 457 mm
    Platter S.A.E METRIC
    Średnica płyty mocującej 15.70 in 400 mm
    Maks. obciążenie płyty 500 lb 226.8 kg
    Max Weight on Platter w/Pallet Pool 200 lb 90.7 kg
    Szerokość rowków teowych 0.626 in to 0.630 in 15.90 mm to 16.00 mm
    Liczba standardowych stołów z rowkami teowymi 5 5
    Odległość od środka rowków teowych 2.48 in 63 mm
    Feedrates S.A.E METRIC
    Maks. cięcie 833 ipm 21.2 m/min
    Szybkość dobiegów na X 1200 ipm 30.5 m/min
    Szybkość dobiegów na Y 1200 ipm 30.5 m/min
    Szybkość dobiegów na Z 1200 ipm 30.5 m/min
    Axis Motors S.A.E METRIC
    Maks. napór X 2750 lbf 12233 N
    Maks. napór Y 2750 lbf 12233 N
    Maks. napór Z 3400 lbf 15124 N
    Tool Changer S.A.E METRIC
    Typ SMTC SMTC
    Pojemność 30+1 30+1
    Max Tool Diameter (full)** 2.5 in 64 mm
    Max Tool Diameter, Large (adjacent empty)** 5.0 in 127 mm
    Maks. długość narzędzia (od linii nitowania) 12.00 in 305 mm
    Maks. masa narzędzia 12.0 lb 5.4 kg
    Czas wymiany narzędzia (śr.) 1.80 s 1.80 s
    Czas wymiany narzędzia wiór-wiór (średni) 2.40 s 2.40 s
    Ogólne dane S.A.E METRIC
    Pojemność chłodziwa 55 gal 208 L
    Air Requirements S.A.E METRIC
    Air Required† 4 scfm @ 100 psi 113.0 L/min @ 6.9 bar
    Wewnętrzny wąż pneumatyczny 3/8 in 3/8 in
    Sprzęgło (powietrze) 3/8 in 3/8 in
    Min. ciśnienie powietrza 80 psi 5.5 bar
    Electrical Specification S.A.E METRIC
    Prędkość wrzeciona 12000 rpm 12000 rpm
    Rodzaj napędu Inline Direct-Drive Inline Direct-Drive
    Moc wrzeciona 30.0 hp 22.4 kW
    Napięcie wejściowa AC (3 fazy) – niskie 220 VAC 220 VAC
    Ampery przy pełnym obciążeniu (3 fazy) – niskie 70 A 70 A
    Input AC Voltage (3 Phase) - High* 440 VAC 440 VAC
    Full Load Amps (3 Phase) - High* 35 A 35 A
    Dimensions - Shipping S.A.E METRIC
    Paleta krajowa 128.0 in x 98.0 in x 110.0 in 325 cm x 249 cm x 279 cm
    Paleta eksportowa 128.0 in x 92.0 in x 101.0 in 325 cm x 234 cm x 257 cm
    Skrzynka eksportowa 128.0 in x 101.0 in x 123.0 in 325 cm x 257 cm x 312 cm
    Waga 11900 lb 5400.0 kg
    Paleta krajowa z przenośnikiem i 50+1 SMTC 128 in x 98 in x 110 in 325 cm x 249 cm x 279 cm
    Paleta eksportowa z przenośnikiem i 50+1 SMTC 128 in x 92 in x 100 in 325 cm x 234 cm x 254 cm
    Domestic Pallet w/70+1 SMTC 128.0 in x 101.0 in x 120.0 in 325 cm x 257 cm x 305 cm
    Export Crate w/70+1 SMTC 128.0 in x 101.0 in x 141.5 in 325 cm x 257 cm x 359 cm
    Weight w/70+1 SMTC 13,320 lb 6,042.0 kg
    Waga z przenośnikiem i 50+1 SMTC 11941 lb 11941 lb
    Domestic Pallet w/Conveyor & 120+1 SMTC 131.0 in x 120.0 in x 108.5 in 333 cm x 305 cm x 276 cm
    Weight w/Conveyor & 120+1 SMTC 13,960 lb 6,332.0 kg
    Export Pallet w/Conveyor & 120+1 SMTC 133.5 in x 122.5 in x 120.0 in 339 cm x 311 cm x 305 cm

    UWAGA: Wszystkie podane specyfikacje dotyczą standardowej konfiguracji maszyny. Wyposażenie opcjonalne może zmienić specyfikację maszyny.

    * Maszyny firmy Haas dostosowane są do pracy przy zasilaniu 220 VAC (200–240 VAC). W przypadku wszystkich modeli oprócz maszyn stołowych CL-1 i CM-1 oraz ruterów serii SR, dostępny jest opcjonalny zintegrowany transformator wysokonapięciowy (380–480 V AC). Niemożliwa jest instalacja opcjonalnego zintegrowanego transformatora wysokonapięciowego w terenie; transformator musi zostać zamówiony wraz z maszyną.

    Maszyny firmy Haas przeznaczone do użytku w Europie i w Zjednoczonym Królestwie są wyposażone z wewnętrznym nieizolowanym transformatorem wysokiego napięcia, przeznaczonym do zasilania napięciem 400 VAC, z wyjątkiem obrabiarek stołowych, obrabiarek serii CL-1, CM-1 oraz ruterów SR.

    ** Opcjonalne magazyny narzędzi mogą mieć inny maksymalny rozmiar narzędzia niż standardowy magazyn narzędzi. Bardzo duże narzędzia mogą wymagać, aby kieszenie pomiędzy dwoma sąsiednimi narzędziami pozostawały puste. Kliknij tutaj, aby zapoznać się ze specyfikacjami oprawek narzędziowych.

    UWAGA! Opcjonalne wrzeciona o wysokiej wydajności mogą wymagać więcej mocy niż wrzeciona standardowe. Jeśli jednak moc wrzeciona (kW) nie ulega zmianie, wymagana moc pozostaje taka sama. Należy sprawdzić wymaganą moc przed uruchomieniem maszyny.

    † Zużycie powietrza w maszynach serii DC ze stożkiem 40 może być wyższe, gdy aktywowany jest nadmuch powietrza przez narzędzie (TAB).



    * Not all options are compatible with each other. Some options may require the purchase of additional options, or may include additional options at no charge. Please use our Build-&-Price tool to determine option compatibility, and configure your machine.

    JEŚLI MASZ WĄTPLIWOŚCI DOTYCZĄCE DODANIA ROBOTA HAAS: Robot nie zajmuje dużo miejsca, nie kosztuje fortuny, a jego integracja nie trwa tygodniami.

    OSZCZĘDNOŚĆ MIEJSCA

    EFEKTYWNOŚĆ KOSZTOWA

    ŁATWOŚĆ INTEGRACJI

    PROSTOTA NAUKI

    Zespół palet 10+1 lub 20+1

    Dodaj zespół paletowy do maszyn UMC-500 lub UMC-500SS, aby przenieść produkcję na wyższy poziom. Dzięki 10 lub 20 dodatkowym paletom Twoja maszyna będzie pracować bez nadzoru po opuszczeniu warsztatu przez pracowników.

    10-STANOWISKOWY
    20-STANOWISKOWY

    ZAUTOMATYZUJ PRODUKCJĘ!

    Automatyczny podajnik detali Haas to prosty i niedrogi sposób zautomatyzowania produkcji części i zwiększenia produktywności. Zespół zaprojektowano specjalnie dla modeli UMC-500 i UMC-500SS. Można go podpiąć bezpośrednio pod sterowanie Haas.

    DOWIEDZ SIĘ WIĘCEJ

    Kompleksowe porównanie

    Przegląd

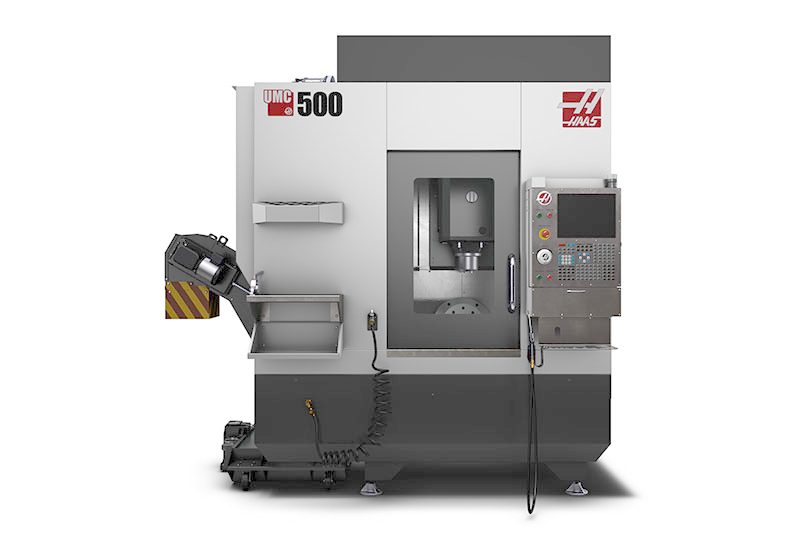

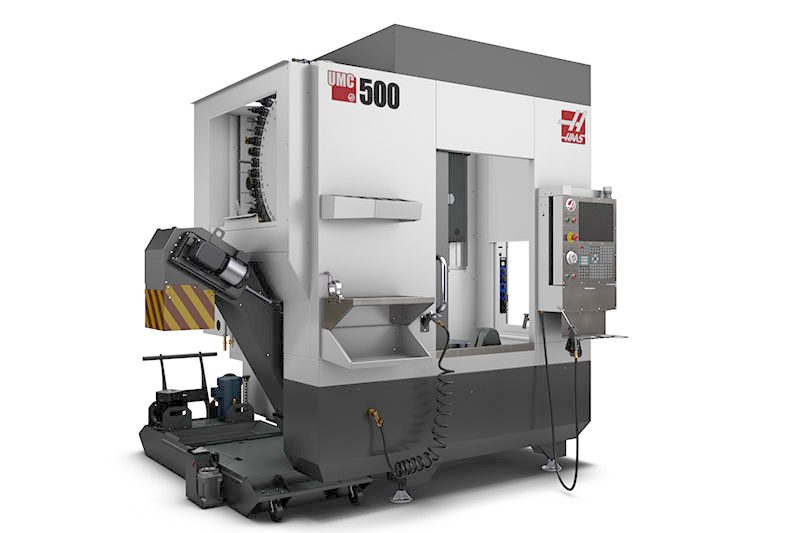

    UMC-500 oferuje krótsze zakresy ruchu i ma bardziej kompaktowe wymiary niż UMC-750, a jednocześnie zawiera ulepszenia konstrukcyjne większego modelu UMC-1000.

    Usprawnienia konstrukcyjne uniwersalnego centrum obróbkowego:

    • Przekładnie cykloidalne
    • Lżejsze drzwi operatora
    • Mocowan z przodu kaseta sterownicza
    • Ułatwiające dostęp udogodnienia dla operatora
    • Większe okno boczne
    • Sztywniejszy odlany korpus
    • Standardowy odsuwany zbiornik chłodziwa



    Przekładnie cykloidalne

    Układ napędowy z przekładnią cykloidalną, zaprojektowany dla obrabiarek i robotów, zapewnia idealne połączenie prędkości, dokładności i trwałości zarówno osi B, jak i osi C. Solidna konstrukcja gwarantuje długą żywotność i niskie nakłady na czynności konserwacyjne oraz wysoką wytrzymałość w przypadku kolizji. Przekładnia cykloidalna może działać na biegu wstecznym, absorbując w ten sposób energię uderzenia. Wytrzymałość na obciążenia udarowe jest równa 5-krotności znamionowego momentu obrotowego przekładni, a jej konstrukcja umożliwia łatwą wymianę konkretnego elementu w razie uszkodzenia.


    Usprawnienia drzwi operatora


    Drzwi UMC-500 są mocowane wewnątrz obudowy, co powoduje podniesienie dna otworu obudowy i zapewnia lepszą kontrolę wiórów.

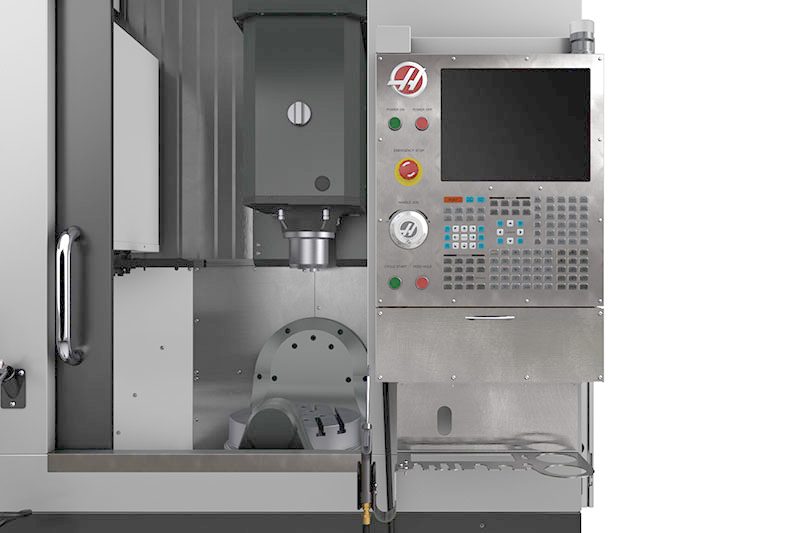

    Mocowanie kasety sterowniczej


    Mocowanie wewnętrzne drzwi UMC-500 umożliwia zamocowanie schowka z przodu maszyny, co jest pozycją dogodniejszą dla operatora.

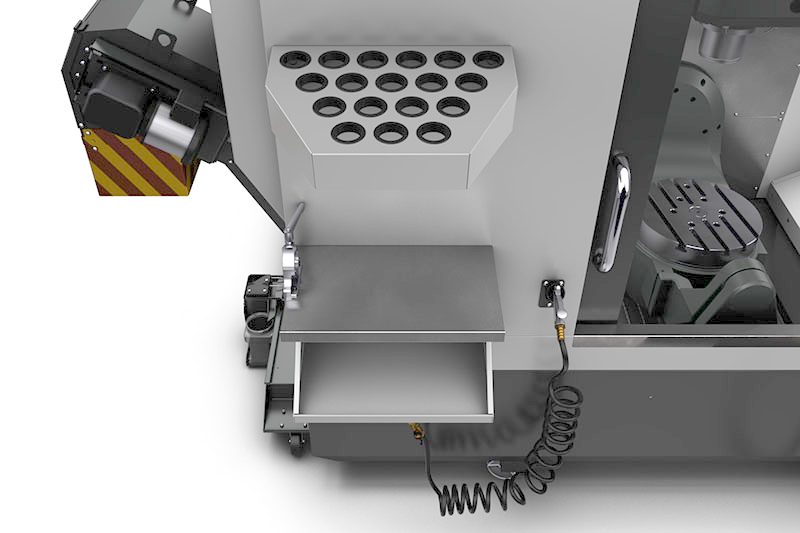

    Udogodnienia dla operatora

    Udogodnienia dla operatora UMC-500 są mocowane z przodu maszyny, dzięki czemu są łatwiej dostępne. Obejmują one stelaż do przechowywania oprawek narzędziowych, stół roboczy, imadło na narzędzia, tacę do przechowywania i wąż do spłukiwania.

    Okno boczne

    Przeniesienie kasety sterowniczej do przodu maszyny UMC-500 umożliwiło powiększenie okna bocznego, które teraz jest przesuwne. Zapewnia to dostęp do płyty maszyny, a także umożliwia dodanie do maszyny zespołu palet lub innej automatyki.

    Odlany korpus i zbiornik chłodziwa

    Odlany korpus UMC-500 jest sztywna, co zwiększa wydajność skrawania i umożliwia zastosowanie standardowego odsuwanego zbiornika chłodziwa o pojemności 55 galonów (208 litrów) w celu łatwiejszego czyszczenia i konserwacji. Zbiornik chłodziwa umożliwia zastosowanie opcji skimmera oleju i uzupełniania chłodziwa, co jeszcze bardziej zwiększa wydajność.
