PMC-500SS



Chcete-li zjistit nejlepší ceny ve vaší oblasti, kontaktutje místní podnikovou prodejnu Haas.

Super rychlé 3+2 vertikální obráběcí centrum CNC s pojezdy o rozměrech 610 x 406 x 406 mm

Obrábění na 3+2 osách představuje účinný způsob, jak zkrátit dobu nastavení a zvýšit přesnost u vícestranných a složitých obrobků. Kratší pojezdy a kompaktní půdorys polohovacího obráběcího centra Haas PMC-500SS z něj činí ideální řešení pro 3+2 obrábění menších obrobků. Centra PMC-500SS jsou vybavena rychlejším vřetenem, vysokorychlostním měničem nástrojů a vysokorychlostním stolem kolébky, které zajišťují kratší doby cyklu a vyšší produktivitu.

POZNÁMKA: Volitelnou 95-galon (360litrovou) nádrž chladicí kapaliny je zapotřebí kombinovat sezásobníkem na třísky pro dostatečný prostor pro nádrž a k dosažení výstupu na dopravník třísek.

  • 3+2 obrábění
  • Dostupný upgrade osy 4+1
  • Výkonné přímo hnané inline vřeteno
    • Vysokorychlostní stůl kolébky
  • Obsahuje bezdrátový intuitivní systém sondování
  • 40 Kužel
  • 3+2 Osa
  • 12k RPM
  • 30+1 Kapacita nástroje

UPGRADE OSY 4+1

Zvyšte flexibilitu svého stroje

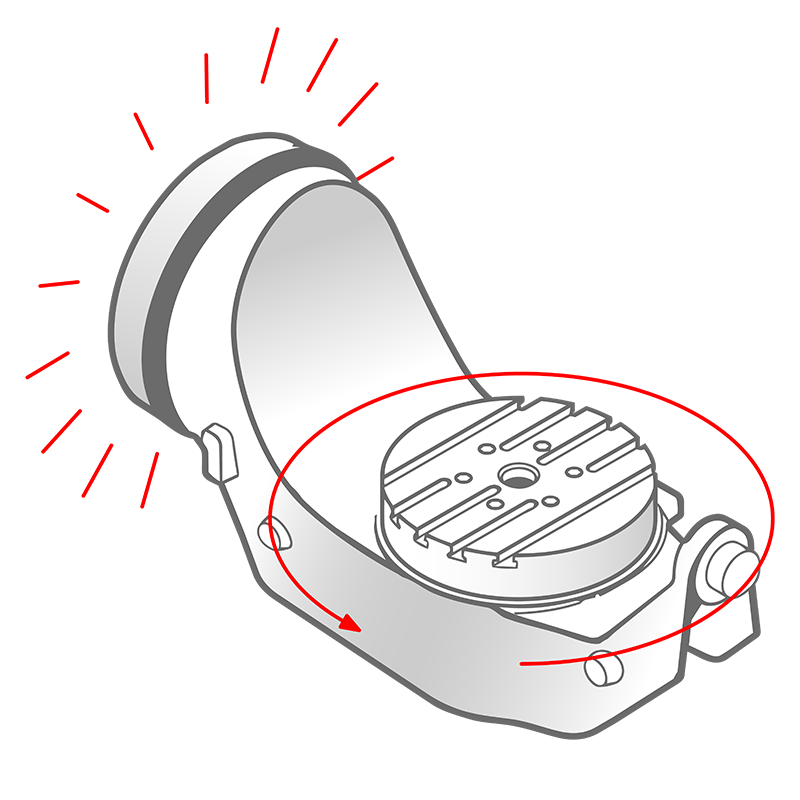

Upgradujte své možnosti obrábění PMC na 4+1, abyste drasticky zvýšili své výrobní schopnosti a umožnili složitější konturování. Zvolte osu B nebo osa C jako interpolovanou osu prostřednictvím ovládacího nastavení, abyste dosáhli úplného simultánního pohybu 4 osy.

Interpolace osy B | Indexování osy C

Interpolace osy C | Indexování osy B

PMC SERIES

DOWNLOAD BROCHURE

HAAS JOURNAL

    Porovnat stroje
    SESTAVENÍ A CENA
    Kontaktovat distributora
    Dráhy pojezdu S.A.E METRIC
    Osa X 24.00 in 610 mm
    Osa Y 16.00 in 406 mm
    Osa Z 16.00 in 406 mm
    Vzdálenost od čela vřetena k talíři (~ max.) 20.0 in 508 mm
    Vzdálenost od čela vřetena k talíři (~ min.) 4.0 in 102 mm
    Spindle S.A.E METRIC
    Max. výkon 30.0 hp 22.4 kW
    Max. rychlost 12000 rpm 12000 rpm
    Max. krouticí moment 90.0 ft-lbf @ 2000 rpm 122.0 Nm @ 2000 rpm
    Hnací systém Inline Direct-Drive Inline Direct-Drive
    Kužel CT40 | BT40 | HSK-A63 CT40 | BT40 | HSK-A63
    Mazání ložisek Air / Oil Injection Air / Oil Injection
    Chlazení Liquid Cooled Liquid Cooled
    Osa B – náklon S.A.E METRIC
    Travel 120 ° to 35- ° 120 ° to 35- °
    Max. rychlost 179 °/sec 179 °/sec
    Torque (Continuous) 1854 ft-lbf 2514 Nm
    Brzdný moment 900 ft-lbf 1220 Nm
    Typ řízení Positioning Only Positioning Only
    C Axis - Rotation S.A.E METRIC
    Travel 360 ° 360 °
    Max. rychlost 179 °/sec 179 °/sec
    Torque (Continuous) 1854 ft-lbf 2514 Nm
    Brzdný moment 900 ft-lbf 1220 Nm
    Max. oběh obrobku 18.0 in 457 mm
    Typ řízení Positioning Only Positioning Only
    Platter S.A.E METRIC
    Průměr talíře 15.70 in 400 mm
    Max. hmotnost na talíři 500 lb 226.8 kg
    Max Weight on Platter w/Pallet Pool 200 lb 90.7 kg
    Šířka T-drážek 0.626 in to 0.630 in 15.90 mm to 16.00 mm
    Počet standardních T-drážek 5 5
    Vzdálenost T-drážek od středu 2.48 in 63 mm
    Feedrates S.A.E METRIC
    Max. obrábění 833 ipm 21.2 m/min
    Rychloposuv na X 1200 ipm 30.5 m/min
    Rychloposuv na Y 1200 ipm 30.5 m/min
    Rychloposuv na Z 1200 ipm 30.5 m/min
    Axis Motors S.A.E METRIC
    Max. síla X 2750 lbf 12233 N
    Max. síla Y 2750 lbf 12233 N
    Max. síla Z 3400 lbf 15124 N
    Tool Changer S.A.E METRIC
    Typ SMTC SMTC
    Kapacita 30+1 30+1
    Max Tool Diameter (full)** 2.5 in 64 mm
    Max Tool Diameter, Large (adjacent empty)** 5.0 in 127 mm
    Max. délka nástroje (od kalibrované čáry) 12.00 in 305 mm
    Max. hmotnost nástroje 12.0 lb 5.4 kg
    Nástroj k nástroji (prům.) 1.80 s 1.80 s
    Tříska-tříska (prům.) 2.40 s 2.40 s
    Všeobecně S.A.E METRIC
    Objem chladicí kapaliny 55 gal 208 L
    Air Requirements S.A.E METRIC
    Air Required† 4 scfm @ 100 psi 113.0 L/min @ 6.9 bar
    Přímá vzduchová hadice 3/8 in 3/8 in
    Spojka (vzduchová) 3/8 in 3/8 in
    Min. tlak vzduchu 80 psi 5.5 bar
    Electrical Specification S.A.E METRIC
    Rychlost vřetena 12000 rpm 12000 rpm
    Hnací systém Inline Direct-Drive Inline Direct-Drive
    Výkon vřetena 30.0 hp 22.4 kW
    Vstupní střídavé napětí (3 fáze) – nízké 220 VAC 220 VAC
    Jmenovitý odběr (3 fáze) – nízký 70 A 70 A
    Input AC Voltage (3 Phase) - High* 440 VAC 440 VAC
    Full Load Amps (3 Phase) - High* 35 A 35 A
    Dimensions - Shipping S.A.E METRIC
    Tuzemská paleta 128.0 in x 98.0 in x 110.0 in 325 cm x 249 cm x 279 cm
    Exportní paleta 128.0 in x 92.0 in x 101.0 in 325 cm x 234 cm x 257 cm
    Exportní přepravka 128.0 in x 101.0 in x 123.0 in 325 cm x 257 cm x 312 cm
    Hmotnost 11900 lb 5400.0 kg
    Tuzemská paleta s dopravníkem a 50+1 SMTC 128 in x 98 in x 110 in 325 cm x 249 cm x 279 cm
    Exportní paleta s dopravníkem a 50+1 SMTC 128 in x 92 in x 100 in 325 cm x 234 cm x 254 cm
    Domestic Pallet w/70+1 SMTC 128.0 in x 101.0 in x 120.0 in 325 cm x 257 cm x 305 cm
    Export Crate w/70+1 SMTC 128.0 in x 101.0 in x 141.5 in 325 cm x 257 cm x 359 cm
    Weight w/70+1 SMTC 13,320 lb 6,042.0 kg
    Hmotnost s dopravníkem a 50+1 SMTC 11941 lb 11941 lb
    Domestic Pallet w/Conveyor & 120+1 SMTC 131.0 in x 120.0 in x 108.5 in 333 cm x 305 cm x 276 cm
    Weight w/Conveyor & 120+1 SMTC 13,960 lb 6,332.0 kg
    Export Pallet w/Conveyor & 120+1 SMTC 133.5 in x 122.5 in x 120.0 in 339 cm x 311 cm x 305 cm

    POZNÁMKA: Všechny uvedené specifikace jsou pro standardní konfiguraci stroje. Volitelné vybavení může změnit specifikace stroje.

    *Stroje Haas jsou konstruovány na napájení 220 Vstř. (200 - 240 Vstř.).

    Pro všechny modely, s výjimkou stolních strojů, CL-1, CM-1 a fréz řady SR na obrysové frézování plechů, je k dispozici doplňkový vysokonapěťový transformátor (380–480 V AC).Tento doplňkový vysokonapěťový transformátor není určen k instalaci u zákazníka; je nutno jej objednat se strojem.

    Stroje Haas určené pro Evropu a Velkou Británii jsou vybaveny vnitřním vysokonapěťovým neoddělovacím transformátorem pro provoz na 400 VAC, s výjimkou stolních strojů, CL-1, CM-1 a fréz řady SR na obrysové frézování plechů.



    **Volitelné měniče nástrojů mohou mít jinou maximální velikost nástroje než standardní měnič nástrojů.

    Extra velké nástroje mohou vyžadovat dvě prázdné sousední kapsy mezi nástroji. Klikněte sem pro specifikace nástrojového držáku.

    POZOR! Doplňková vysoce výkonná vřetena mohou mít vyšší požadavky na energii než standardní vřetena. Pokud se však výkon vřetena (kW) nezmění, zůstává požadované napájení stejné. Před rozeběhnutím stroje zkontrolujte požadované napájení.

    † Když je aktivována funkce ofukování středem nástroje (TAB), může být vyšší spotřeba vzduchu u strojů řady DC s kuželem 40.



    * Not all options are compatible with each other. Some options may require the purchase of additional options, or may include additional options at no charge. Please use our Build-&-Price tool to determine option compatibility, and configure your machine.
