Αυτή η διαδικασία δείχνει πώς να αναβαθμίσετε το εξάρτημα ροής ψυκτικό υγρό στο περιστρεφόμενο εξάρτημα.

Αυτό το έγγραφο ισχύει για τα ακόλουθα κιτ σέρβις:

• 93-5211 COOLANT FLOW SWIVEL UPDATE 5AX

Απαιτούμενα εργαλεία:

• 7/16" βαθιά υποδοχή
• 7/16" κλειδί
• Μακρύς εύκαμπτος σωλήνας πιστόλι αέρα ή άλλη μορφή αέρα

Μετακινήστε βηματικά τον άξονα Ζ έτσι ώστε τόσο οι πλάκες κάλυψης της κεφαλή ατράκτου [1] όσο και οι εύκαμπτοι σωλήνες [2] στο επάνω μέρος της κεφαλή ατράκτου να είναι προσβάσιμοι.

Περιστρέψτε την κεφαλή ατράκτου στο C= 180 [3].

Αφαιρέστε την πλάκα καλύμματος [1] από το σώμα του άξονα B για να αποκαλύψετε το φρένο του άξονα B.

Σημείωση: Εάν είναι δυνατόν, λυγίστε τον εύκαμπτο σωλήνα ψυκτικό υγρό κοντά στο εξάρτημα για να περιορίσετε την ποσότητα ψυκτικό υγρό που θα διαρρεύσει μόλις κοπεί ο εύκαμπτος σωλήνας. Εάν όχι, να είστε προετοιμασμένοι να συνδέσετε τον εύκαμπτο σωλήνα καθώς το ψυκτικό υγρό στον εύκαμπτο σωλήνα θα ρέει προς τα έξω και μπορεί να προκαλέσει ζημιά στην κεφαλή ατράκτου εάν εισέλθει στην άτρακτος ή στα καλώδια.

Κόψτε τον διάφανο μπλε εύκαμπτο σωλήνα ψυκτικό υγρό 1/4" [1] κοντά στο εξάρτημα [2].

 Σημαντικό: Περιορίστε την ποσότητα ψυκτικό υγρό που εισέρχεται στην κεφαλή ατράκτου.

Αφήστε το ψυκτικό υγρό από τον κομμένο εύκαμπτο σωλήνα να στραγγίσει στο κάτω μέρος του μηχάνημα.

Αποσυνδέστε τον εύκαμπτο σωλήνα του ψύκτη ατράκτου από τη θύρα εξόδου [1] στον ψύκτη ατράκτου.

Εφαρμόστε μια μικρή ποσότητα αέρα [2] στον αποσυνδεδεμένο εύκαμπτο σωλήνα για να εξωθήσετε το υγρό του ψύκτη ατράκτου από την κεφαλή ατράκτου.

Συνεχίστε να εφαρμόζετε αέρα στον εύκαμπτο σωλήνα έως ότου δεν υπάρχει πλέον υγρό στον ψύκτη μέσω του εύκαμπτου σωλήνα επιστροφής [3].

Κόψτε τον αριστερό μαύρο εύκαμπτο σωλήνα TRP [1] και τον δεξιό μαύρο εύκαμπτο σωλήνα ψύκτη ατράκτου [2] κοντά στα εξαρτήματα.

Αφαιρέστε τα τρία εξαρτήματα [1].

Σημείωση: Μια βαθιά υποδοχή 7/16" μπορεί να βοηθήσει στη διαδικασία αφαίρεσης.

Αποσυνδέστε το FITG POLY1/4F NPT1/4M STR BRASS εξάρτημα [1] από το FITG NPT1/4F NPT1/4F STR BRASS εξάρτημα [2] στο πάνω μέρος της κεφαλή ατράκτου.

Αφαιρέστε τον διάφανο μπλε εύκαμπτο σωλήνα ψυκτικό υγρό 1/4" από την κεφαλή ατράκτου.

Σημείωση: Ο διάφανος μπλε σωλήνας ψυκτικό υγρό 1/4" μπορεί να αφεθεί και να χρησιμοποιηθεί για την έλξη του μαύρου σωλήνα πολυουρεθάνης 3/8" μέσω της κεφαλής.

Περάστε τον μαύρο εύκαμπτο σωλήνα πολυουρεθάνης 3/8" από το κιτ σέρβις μέσω της κεφαλή ατράκτου.

 Σημείωση: Ο διάφανος μπλε σωλήνας ψυκτικό υγρό 1/4" μπορεί να χρησιμοποιηθεί για την έλξη του μαύρου σωλήνα πολυουρεθάνης 3/8" μέσω της κεφαλής.

Βεβαιωθείτε ότι το FITG NPT 1/8M NPT 1/8F ORIFICE .250 STR [1] είναι σφικτά εγκατεστημένα στα εξαρτήματα FITG POLY 1/4F NPT 1/8M 90 BRASS SWIVEL [2] και FITG POLY 3/8F NPT 1/8M 90° SWIVEL BRASS [3].

 Σημείωση: Υπάρχουν δύο FITG NPT 1/8M NPT 1/8F ORIFICE .250 STR [1] εγκατεστημένα στο εξάρτημα FITG POLY 3/8F NPT 1/8M 90° SWIVEL BRASS [3].

Εγκαταστήστε το προσυναρμολογημένο εξάρτημα 3/8F NPT 1/8M 90° SWIVEL BRASS [1] από το κιτ σέρβις στη θύρα ψυκτικό υγρό.

Εγκαταστήστε τα προσυναρμολογημένα εξαρτήματα 1/4F NPT 1/8M 90 BRASS SWIVEL [1] από το κιτ σέρβις στην αριστερή και τη δεξιά θύρα.

 Σημείωση: Επαληθεύστε ότι τα εξαρτήματα 1/4F NPT 1/8M 90 BRASS SWIVEL περιστρέφονται όταν είναι εγκατεστημένα. Εάν δεν περιστρέφονται ελεύθερα, επικοινωνήστε με το τμήμα Haas Service.

Συνδέστε το FITG POLY 3/8F NPT 1/4M STR BRASS εξάρτημα [1] στο FITG NPT 1/4F NPT 1/4F STR BRASS εξάρτημα [2].

Συνδέστε τον μαύρο σωλήνα πολυουρεθάνης 3/8" [3] στο εξάρτημα FITG POLY 3/8F NPT 1/4M STR BRASS [1].

Προσθέστε ένα μπλε δεματικό [4] στον μαύρο σωλήνα πολυουρεθάνης 3/8" [3].

Σημείωση: Βεβαιωθείτε ότι οι γραμμές TRP [1] και ψύκτη ατράκτου [2] έχουν καθαρές τομές στα άκρα και επαρκές πλεονάζον μήκος για τη δημιουργία ομαλού τόξου.

Σημείωση: Κόψτε τον μαύρο εύκαμπτο σωλήνα ψυκτικό υγρό πολυουρεθάνης 3/8" [3] για να εφαρμόσει. Ο περίσσιος εύκαμπτος σωλήνας μπορεί να τραβηχτεί πίσω στον χώρο πάνω από την κεφαλή ατράκτου.

Ο περίσσιος εύκαμπτος σωλήνας μπορεί να τραβηχτεί στο επάνω μέρος της κεφαλή ατράκτου.

Συνδέστε τους εύκαμπτους σωλήνες TRP [1], ψύκτης ατράκτου [2] και ψυκτικό υγρό [3] στα περιστρεφόμενα εξαρτήματα ορείχαλκου 90 μοιρών.

Οι εύκαμπτοι σωλήνες του TRP και ψύκτη ατράκτου πρέπει να βγουν κοντά στο άκρο του σώματος του άξονα B για να αποτρέψουν τυχόν στρεβλώσεις στις γραμμές όταν η κεφαλή περιστρέφεται έως την πλήρη διαδρομή.

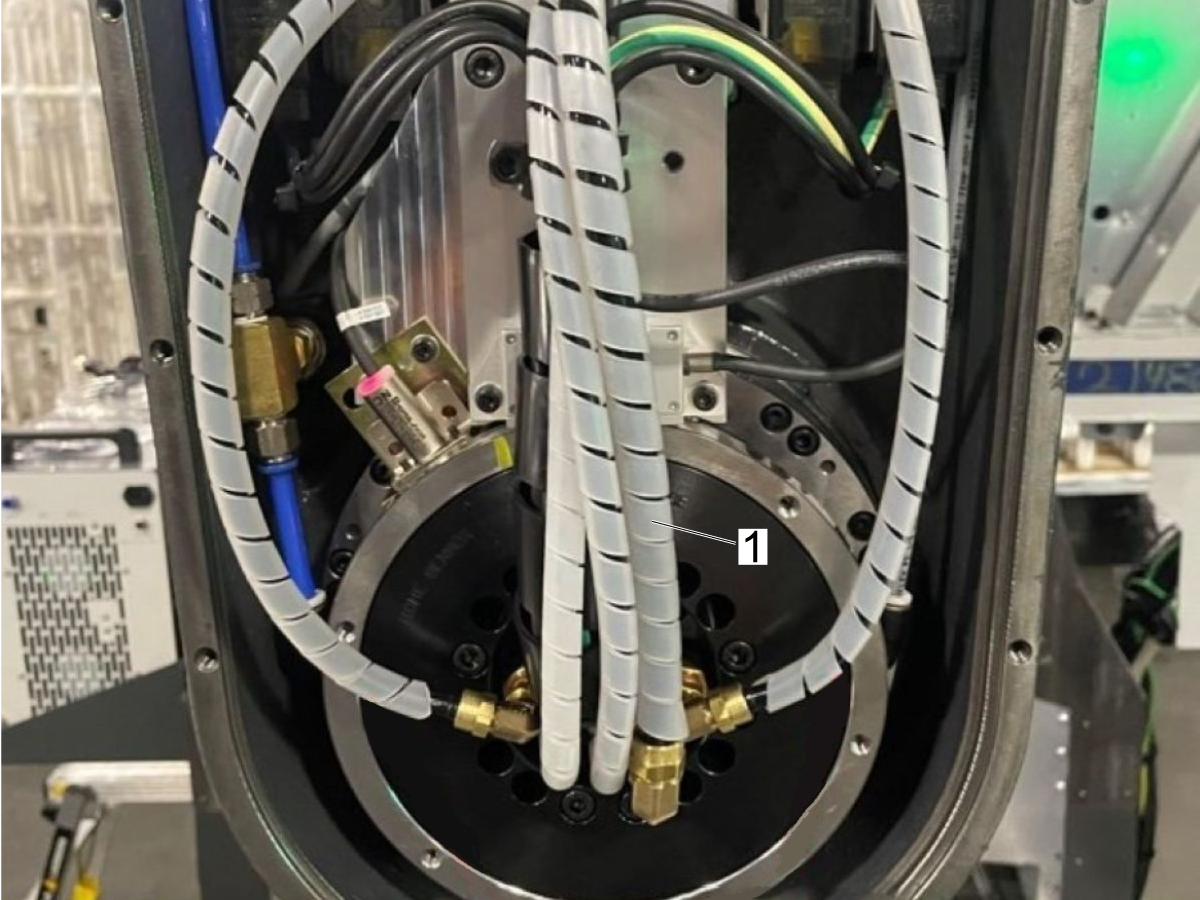

Τοποθετήστε το σπειροειδές περιτύλιγμα [1] σε όλους τους εύκαμπτους σωλήνες που είναι συνδεδεμένοι στο συγκρότημα άξονα Β.

Σημείωση: Κάθε εύκαμπτος σωλήνας θα πρέπει να σχηματίζει ένα ομαλό τόξο όταν η κεφαλή περιστρέφεται έτσι ώστε το μεμονωμένο εξάρτημα να βρίσκεται στο χαμηλότερο σημείο του, δεν θα πρέπει να υπάρχει σφήνωση του εύκαμπτου σωλήνα με άλλους εύκαμπτους σωλήνες, θα πρέπει να ολισθαίνουν μπρος-πίσω σε σχέση μεταξύ τους. Το σπειροειδές περιτύλιγμα υπάρχει για να επιτρέπει καλύτερη κίνηση ολίσθησης και να μειώνει την τάση στρέβλωσης του εύκαμπτου σωλήνα.

Περιστρέψτε τον άξονα B [1] και άξονα C [2] για να επαληθεύσετε ότι οι εύκαμπτοι σωλήνες δεν είναι υπερβολικά καταπονημένοι ή υπερβολικά χαλαροί.

Εκτείνετε την μπάρα συγκράτησης για να επαληθεύσετε ότι δεν υπάρχει διαρροή στον εύκαμπτο σωλήνα TRP.

Λειτουργήστε την άτρακτο για να ελέγξετε τον ψύκτη ατράκτου και να επαληθεύσετε ότι δεν υπάρχει διαρροή υγρού από τα νέα περιστρεφόμενα εξαρτήματα 90 μοιρών.

Λειτουργήστε το ψυκτικό υγρό για να επαληθεύσετε ότι δεν υπάρχει διαρροή υγρού από τη γραμμή ψυκτικό υγρό στο επάνω μέρος της κεφαλής ατράκτου ή στην κεφαλή ατράκτου.

Τοποθετήστε την πλάκα καλύμματος [1] στο σώμα του άξονα B.

Τοποθετήστε το μεταλλικό έλασμα [1] που αφαιρέθηκε από το επάνω μέρος της κεφαλή ατράκτου.
