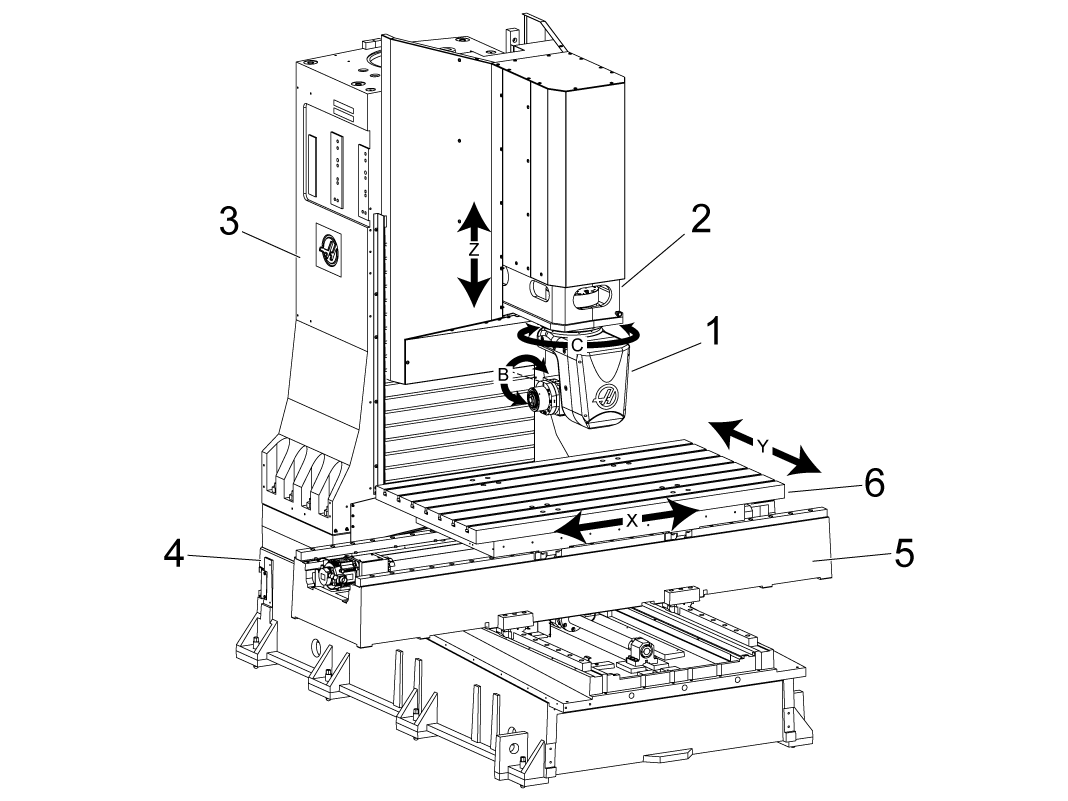

Umiestnite na stôl VR niekoľko vyrovnávacích zdvihákov a potom na tieto vyrovnávacie zdviháky položte žulu.

Po umiestnení žuly na zdviháky upravte jej povrch. Toto je NTE 0.0001"

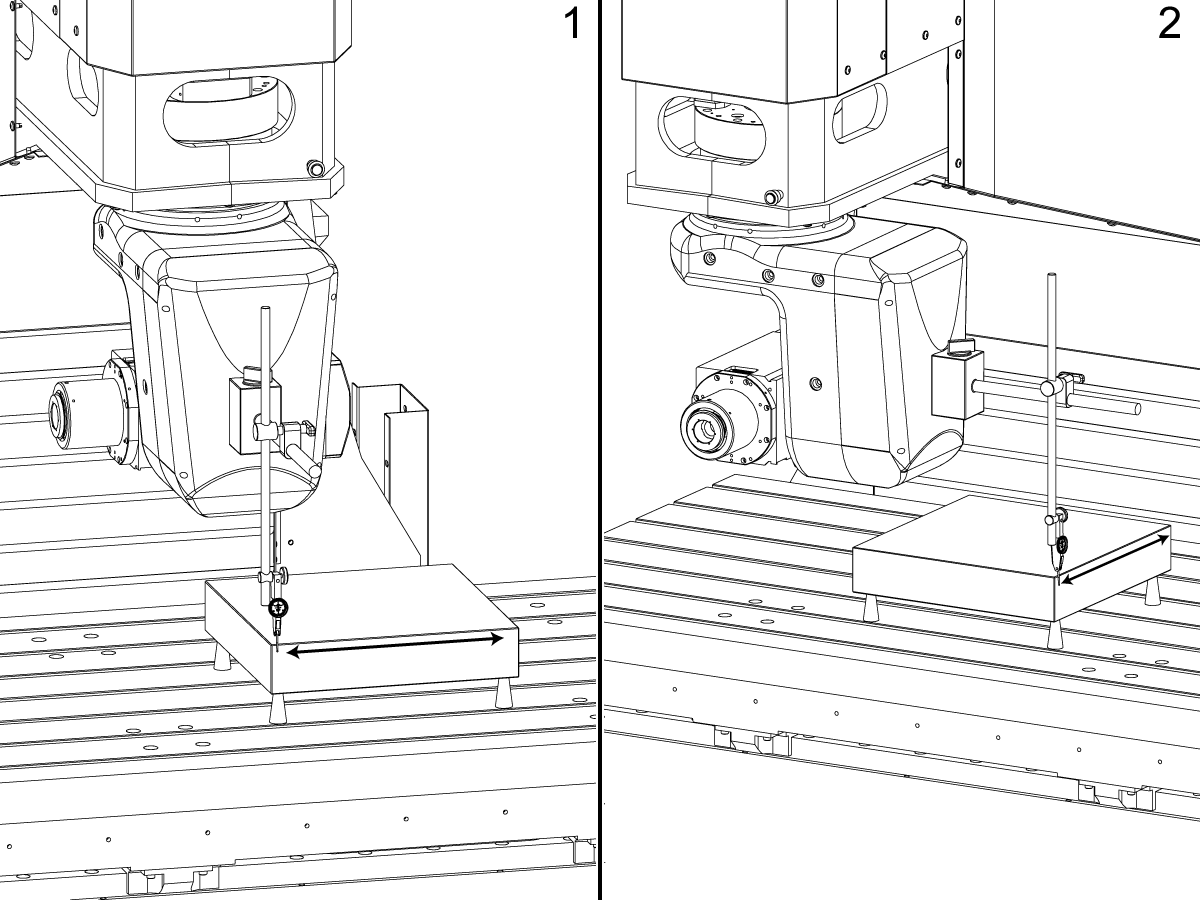

Keď je žula nastavená naplocho, indikátor sa nachádza na jejn prednej strane[1]. Vynulujte indikátor a prejdite ho cez žulu, upravte žulu tak, aby oba konce čítali nulu,

Keď je rovina osi X vynulovaná, umiestnite indikátor na jednu zo strán rovnobežne s rovinou osi Y. Vynulujte indikátor na jednom konci žuly a spustite ho na opačnom konieci žuly. Zaznamenajte meranie.

Toto meranie je NTE 0,0005/10".

Ak chcete nastaviť os Y kolmú na os X, uvoľnite (3x) SHCS M12 X 50 [1] na prednej strane supportu, ktoré spája odliatok [2] s lineárnymi podložkami. Uistite sa, že ste uvoľnili všetky 4 podložky.

POZNÁMKA: Na vykonanie tohto nastavenia sú k dispozícii (2x) SHCS M12 X 50 [3] pod tabuľkou, ktorá sa musí uvoľniť.

Po uvoľnení skrutiek všetkých 4 lineárnych podložiek niekoľkokrát posuňte sedlo dopredu dozadu.

Utiahnite a dotiahnite 5 skrutiek späť na predpísaný moment pomocou ŠPECIFIKÁCIE KRÚTIACEHO MOMENTU HAAS a znova skontrolujte kolmosť X-Y.

UPOZORNENIE: Túto stránku je možné použiť ako referenciu pre správu o kontrole, ale neupravujte ju skôr, ako sa poradíte so servisom Haas Service. Úpravy vykonané bez konzultácie so servisom Haas rušia záruku.

Na žulu položte valec a na hornú stranu žuly umiestnite indikátor [1]. Nastavte plochosť valca tak, aby indikátor zaznamenal nulu v pohybe X/Y pomocou vyrovnávania pod valcom.

Indikátor umiestnite na čelnú stranu valca [2], vynulujte ho a os Z posuňte pomalým posuvom nahor a nadol. Toto meranie je NTE 0,0005/10".

Položte indikátor na bočnú stranu valca [3] na nulu indikátor a ručným pomalým posuvom posuňte os Z nahor a nadol. Toto meranie je NTE 0,0005/10".

DÔLEŽITÉ: Tento krok slúži len ako ilustrácia.  Stĺpik by nemalo byť potrebné nastavovať, pretože geometria hlavy môže ovplyvniť túto hodnotu. Ak je potrebné vykonať akékoľvek úpravy, je  potrebné schválenie oddelenia Haas Service. Úpravy vykonané bez konzultácie s oddelením Haas Service rušia záruku.

Ak chcete upraviť kolmosť v ktorejkoľvek rovine, umiestnite vyrovnávacie podložky na zvýraznenú časť zdvíhacieho bloku [1].

Hodnota podložky nesmie prekročiť hrúbku 0,008".

POZNÁMKA: V závislosti od toho, ako došlo k nárazu stroja, môže byť potrebné začať s nastavením zametania osi B. Ďalšie informácie získate od servisu Haas.

Na telo osi B umiestnite indikátor a umiestnite ho na čelo žuly, nastavte indikátor tak, aby žuly mohol zametať v 5" polomeroch.

Vynulujte indikátor a otočte os C o celých 360 stupňov a zaznamenajte meranie. Toto meranie má priemer NTE 0,0008/10".

Ak chcete nastaviť úroveň osi C, uvoľnite skrutky [1] držiace čiernu dosku k odliatku hlavy vretena. [2].

Uvoľnite skrutky, kým hlava neklesne dostatočne na to, aby sa medzi ne vložila podložka. Neprekračujte hrúbku podložky0,003". Čísla dielov podložky sú:

• 59-0684 – 0,001"
• 59-0685 – 0,0015"
• 59-0686 – 0,002"
• 59-0688 – 0,003"

 Poznámka: Množstvo podložky sa zvyčajne riadi pomerom 1 : 1, aby sa opravila chyba.

 Poznámka: Na to nie je potrebné podopierať hlavu. Skrutky uvoľnite iba natoľko, aby ste vložili vyrovnávaciu podložku.

UPOZORNENIE: Túto stránku je možné použiť ako referenciu pre správu o kontrole, ale neupravujte ju skôr, ako sa poradíte so servisom Haas Service. Úpravy vykonané bez konzultácie so servisom Haas rušia záruku.

Presuňte os B do východzej polohy a umiestnite indikátor na testovací arbor. Nájdite vysoký bod na testovacej tyči ručným pomalým posuvom po osi X.

Vynulujte indikátor na vysokom mieste a otočte os C o 360 stupňov. Zaznamenajte chybu, toto meranie je NTE 0,0015" TIR.

Poznamenajte si, kde bolo hádzanie najvyššie, pretože to bude potrebné na vykonanie úpravy

Odstráňte zátky, ktoré zakrývajú skrutky pridržiavajúce hlavu k odliatku. Uvoľnite skrutky, ale neodstraňujte ich.

POZNÁMKA: Ak sa tieto skrutky neuvoľnia, bude  ťažké nastaviť sústrednosť

Úprava sústrednosti:

Na účely vysvetlenia bude najväčší bod chyby na C = 90 stupňov [1]. Otočte os C o 270 stupňov [2].  Umiestnite 2 ďalšie indikátory [B] a [C] na odliatok osi B, ako je znázornené.

Pred pokračovaním v nastavovaní sústrednosti sa uistite, že nastavovacie skrutky súutiahnuté a ale nie úplne utiahnuté.

V tomto príklade sa na vykonanie potrebného nastavenia použijú nastavovacie skrutky označené ako [A]. To  je vtedy, keď bola hlava otočená o 180 stupňov od pôvodnej polohy [1]. Ak sú nastavovacie skrutky dotiahnuté, hlava vretena sa privedie k používateľovi.  Tieto nastavenia vykonávajte po malých krokoch, môžete to urobiť utiahnutím nastavovacích skrutiek [A] o pol otáčky a uvoľnením nastavovacích skrutiek na opačnej strane o pol otáčky.

 VAROVANIE:  Pri nastavovaní je dôležité monitorovať susedné nastavovacie skrutky. Vždy by mali byť tesné, ale nie tesné. Ak sa utesnia, uvoľnite  ich a pokračujte v nastavovaní.

Indikátory [B] a [C] sa používajú na kontrolu pohybu pozdĺž osi X a Y. Napríklad, keď uťahujete nastavovacie skrutky [A], hlava vretena sa môže pohybovať v smere indikátora [C]. Prestavte pohyb zobrazený na indikátore späť na nulu a pokračujte v nastavovaní nastavovacích skrutiek [A].

UPOZORNENIE: Tento krok je možné použiť ako referenciu pre správu o kontrole, ale neupravujte ju skôr, ako sa poradíte so servisom Haas Service. Úpravy vykonané bez konzultácie so servisom Haas rušia záruku.

POZOR:Spoločnosť Haas vyžadujevýmenu pružinových podložiek spárovaných s montážnymi skrutkami osi B s príslušnými pevnými vymedzovacími vložkami.

POZNÁMKA: Pri výmene ozubených/malých oceľových podložiek objednajte servisnú súpravu 93-3769SÚPRAVAHSD NA MONTÁŽNE HARDVÉROVÉ SVC OSI Cpre správne kalené podložky a dlhšie skrutky

Pri výmene ozubených/malých podložiek za stvrdnuté podložky sa odporúča vyčistiť sedlo vyvrtávania, pozrite si časť H-5AX Dotyčovanie vyvrtávania osi C – Pokyny.

POZNÁMKA: Po otáčaní skrutiek skontrolujte hádzanie, pretože sa môže meniť sústrednosť po otáčaní.

Presuňte os B a C do východzej polohy, umiestnite indikátor do dolnej časti testovacej tyče do polohy zobrazenej na hornom obrázku.

Vynulujte indikátor a otočte testovaciu tyč do polohy 180 stupňov od prvého umiestnenia. Zaznamenajte túto hodnotu, toto meranie je NTE 0.0005", pričom os C je vo východzej polohe.

Otočte os C o 90 stupňov a indikátor v polohe zobrazenej na spodnej snímke. Vynulujte indikátor a otočte testovaciu tyč do polohy 180 stupňov od prvého umiestnenia. Zaznamenajte túto hodnotu, toto meranie je NTE 0,002", pričom os C je v polohe 90 stupňov.

POZNÁMKA: Ak je zaznamenané meranie mimo východzej polohy C (horná snímka), upravte korekciu výmeny nástroja osi B tak, aby bola uvedená do špecifikácie. Merania pri C = 0 a C = 90 sa môžu vrátiť späť do špecifikácie.

Ak chcete nastaviť korekciu výmeny nástroja osi B, os B a C sa presunie do východzej polohy a indikátor umiestnite na bočnú stranu testovacej vývrtu.

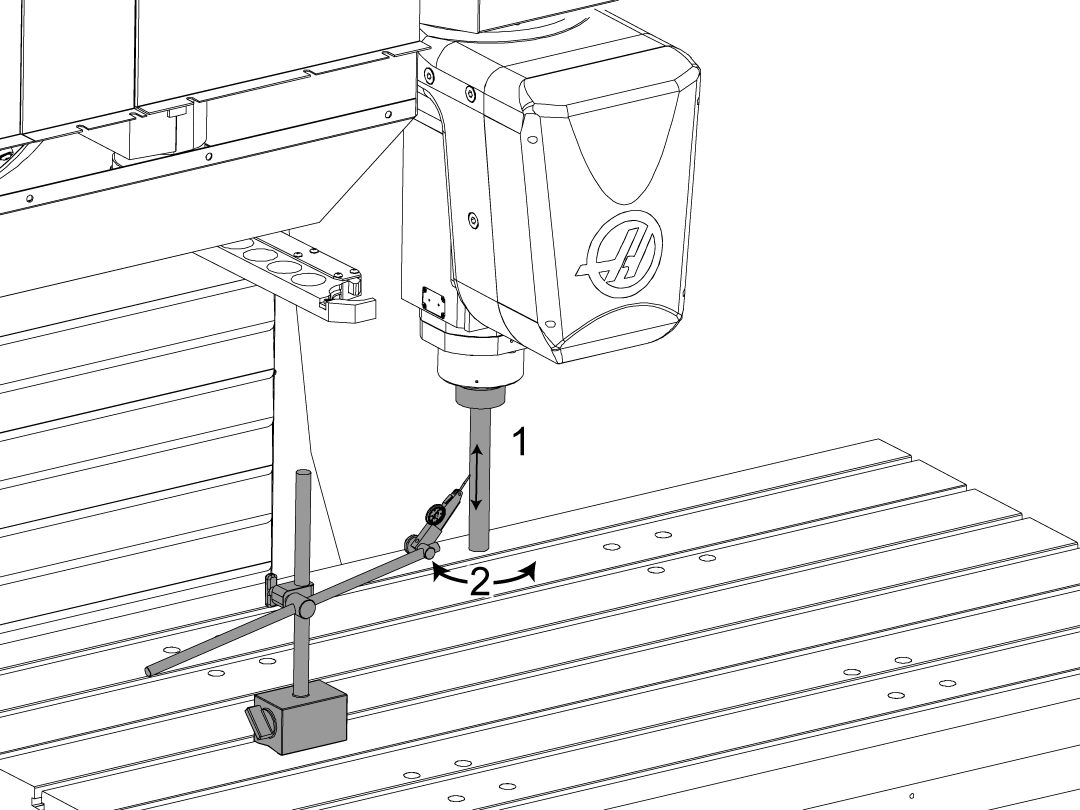

Nájdite vysoký bod na arbore ručným pomalým posuvom osi Y. Keď je indikátor na vysokom mieste, ručne posuňte indikátor nahor a nadol testovacej lište a nastavte os B tak, aby chyba na indikátore nebola väčšia ako 0,0001."

Ak nie je k dispozícii servisný kľúč, na zmenu korekcie výmeny nástroja použite nasledujúce pokyny.

Stlačte [SETTING] (Nastavenie) a prejdite na záložku otočného zariadenia. Označte výber 4. osi[1] a stlačením [ALTER] nastavte korekciu TC [3].

Po nastavení korekcie sa vráťte späť a znova vykonajte test sklonu, ak je sklon po nastavení korekcie mimo tolerancie, potom prejdite na časť nastavenia.

Ak je k dispozícii servisné tlačidlo, stlačte [DIAGNOSTIC] a prejdite na kartu parametrov a na kartu továrenské. Nájdite  Parameter 6.078 KOREKCIA ZMENY NÁSTROJA OSI B, aby ste nastavili korekciu výmeny nástroja stlačením písmena osi [F2] pre nastavenie korekcie do aktuálnej polohy.

Po nastavení korekcie sa vráťte späť a znova vykonajte test sklonu, ak je sklon po nastavení korekcie mimo tolerancie, potom prejdite na časť nastavenia.

Pred vyrovnávaním je dôležité uvoľniť všetky nastavovacie skrutky, ktoré sa používajú na nastavenie sústrednosti.

Zložte hlavu a podoprite vreteno [1] a liatinu osi B [2].

Odstráňte zátky a odstráňte skrutky, ktoré držia hlavu k odliatku [3].

POZNÁMKA:Neodstraňujte úplne dve skrutky zobrazené vľavo dole, kabeláž je tesne navinutá okolo týchto skrutiek a skrutky sa môžu stratiť v hlave a odliatkoch.

Ručným pomalým posuvom presuňte os Z tak, aby sa hlava dostatočne oddelila, aby sa hlava podložila [4].

Umiestnite mylarovú podložku do oblasti zobrazenej na obrázku. Poznačte si, kde boli vložky umiestnené.

Znova naskrutkujte hlavu dohromady a utiahnite skrutky momentom 35 ft-lbs.

Skrutky sústrednosti nasaďte späť na miesto a znova vykonajte časť zarovnania hlavy tohto postupu až do tohto bodu, aby ste sa uistili, že po tomto nastavení je všetko v rámci tolerancie.

UPOZORNENIE: Tento krok je možné použiť ako referenciu pre správu o kontrole, ale neupravujte ju skôr, ako sa poradíte so servisom Haas Service. Úpravy vykonané bez konzultácie so servisom Haas rušia záruku.

Po umiestnení podložiek mylaru a opätovnom vykonaní predchádzajúcich postupov zarovnania až do tohto bodu skontrolujte, či je korekcia výmeny nástroja osi C správna.

Presuňte os B a C do východzej polohy a otočte o B do 90 stupňov. Umiestnite indikátor na prednú stranu dopravníka a nájdite vysoký bod ručným pomalým posuvom v smere osi Z. Po nájdení ručného pomalého posuvu pozdĺž smeru osi X sa uistite, že táto hodnota nepresahuje 0.0001".Ak nastaví os C, kým nebude v rámci tolerancie.

Ak nie je k dispozícii servisný kľúč, na zmenu korekcie výmeny nástroja použite nasledujúce pokyny.

Stlačte [SETTING] (Nastavenie) a prejdite na záložku otočného zariadenia. Označte výber 5. osi[1] a stlačením [ALTER] nastavte korekciu TC [3].

Ak je k dispozícii servisné tlačidlo, stlačte [DIAGNOSTIC] a prejdite na kartu parametrov a na kartu továrenské.  Nájdite Parameter 7.078 KOREKCIA ZMENY NÁSTROJA OSI C pre nastavenie korekcie výmeny nástroja stlačením písmena osi + [F2] pre nastavenie korekcie do aktuálnej polohy.

Presuňte os B a C do východzej polohy a otočte o B do 90 stupňov.

Na spodnú stranu testovacej tyče umiestnite indikátor 4" smerom od ešpičky vretena.

V tejto polohe vynulujte indikátor a posuňte os X 4.75" von z nulovej polohy a uistite sa, že testovacia tyč zobrazuje 0 až 0 cez ňu [1]. Toto je NTE 0.0005". V tejto polohe prejdite na stranu polohy a vynulujte os Z & Y na strane obsluhy.

Otočte os B do polohy -90 stupňov (vzhľadom na polohu stroja).

Ručným pomalým posuvom presuňte os X tak, aby sa indikátor nachádzal na spodnej strane testovacej tyče, a uistite sa, že os Z a Y sa vráti do nulovej polohy na strane obsluhy.

. Ručným pomalým posuvom presuňte os X naprieč a uistite sa, že testovacia tyč načítava rovnakú hodnotu cez ňu [2].  Odpočítajte rozdiel medzi touto hodnotou [2] a predchádzajúcou hodnotou [1] a vydeľte ho dvomi. Toto meranie je NTE 0,002".

S osou C vo východzej polohe a otočte os B na -90 stupňov.

Indikátor umiestnite na prednú stranu testovacej tyče približne 4" smerom od špičky vretena a označte ho značkou s plstenou špičkou a indikátor nastavte na nulu.

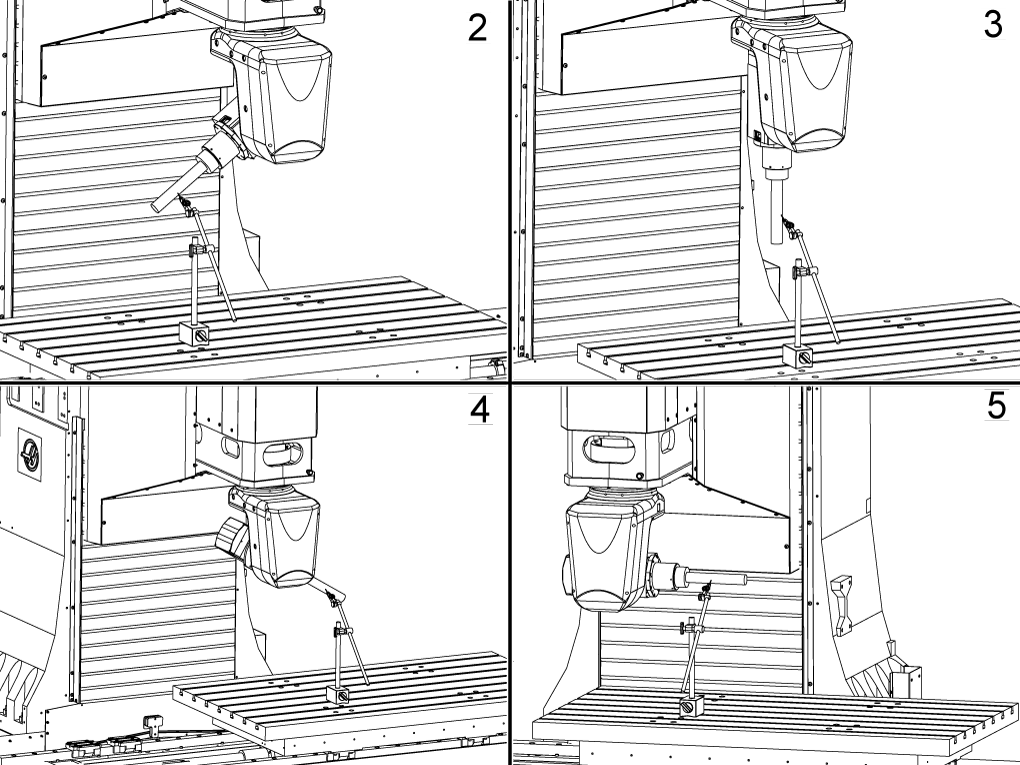

Otočte os B do polohy -45 stupňov [2] a bez pohybu stola v osi Y posuňte indikátor späť na značku plsteného hrotu. Hodnotu si zaznamenajte.

Pokračujte v tomto procese pre všetky ostatné polohy [3], [4] a [5] a zaznamenajte ich merania z indikátora.

POZNÁMKA:Všetky polohy sú v prírastkoch po 45 stupňov.

Po odmeraní poslednej hodnoty pri C = 0 a B = +90 otočte os C do polohy C = +180 tak, aby sa testovacia tyč vrátila do svojej počiatočnej polohy.

Vykonajte meranie v nulovej polohe osi X operátora, otočte testovaciu tyč tak, aby sa zobrazovala označená poloha.

Vychýľte testovaciu tyč v smere X, aby ste sa uistili, že je stále rovná. Ak nie je, upravujte os C, kým chyba na testovacej tyči nepredstavuje rovnakú hodnotu od jedného konca po druhý. Hodnotu si zaznamenajte. NENASTAVUJTE INDIKÁTOR SPÄŤ NA NULU.

Zopakujte vyššie uvedené kroky vychýlenia a zaznamenajte hodnoty. Rozdiel medzi meraniami v cykle 1 a cykle 2 v každej polohe osi B vydelenej hodnotou 2, je NTE 0,004" (Cyklus 1 je na C = 0, cyklus 2 je na C = 180; pri výpočte vám pomôže  kontrolná správa EA0426 ).

 Poznámka: Ak sa indikátor po otočení do polohy C = 180 nedotýka testovacej tyče a nedotýka sa vychýlenia v osi X, môže to byť spôsobené chybou hádzania osi C, smerom odpredu dozadu. Časť Hádzanie osi C bude potrebné zopakovať a opraviť všetky chyby.

Ak sa chyba polohy osi B a zametanie osi B stratia z tolerancie, skontrolujte, či sa kolíky [5] zlomili alebo či sa deformovala doska osi B [6].

Ak chcete skontrolovať tieto komponenty, otočte os B do uhla 90 stupňov a spustite os Z blízko k stolu. Umiestnite podperu pre vložku vretena [1] a liatinu osi B [2] a znížte  hlavu vretena POMALY. Po podopretí zlomte montážne skrutky [3] na odstránenie svoriek [4] pridržiavajúcich puzdro vretena na mieste. Skontrolujte kolíky a dosku.

Ak kolíky a doska nie sú poškodené a poloha osi B a zametanie osi B sú mimo tolerancie, požiadajte o pomoc servis Haas.

POZNÁMKA:Na ilustráciu sa vreteno odstráni na treťom obraze, vreteno sa nedá odstrániť, pretože káble vretena prechádzajú cez stred krytu vretena.
