EC-1600 - Telepítés

Machine Compatibility

Ez az eljárás a 2019 októbere után épült EC-1600 és EC-1600ZT gépekre vonatkozik.

Introduction

Alapítványra vonatkozó követelmények:

Lásd a telepítés előtti információkat a haascnc.com/preinstallation a gépalapra vonatkozó követelmények részleteit.

Fontos: A gépet rögzíteni kell. Lásd a következő linket: RÖGZÍTÉSI UTASÍTÁSOK.

A gép elrendezését ismertető leírás horgonymintájának segítségével jelölje meg a gép helyét.

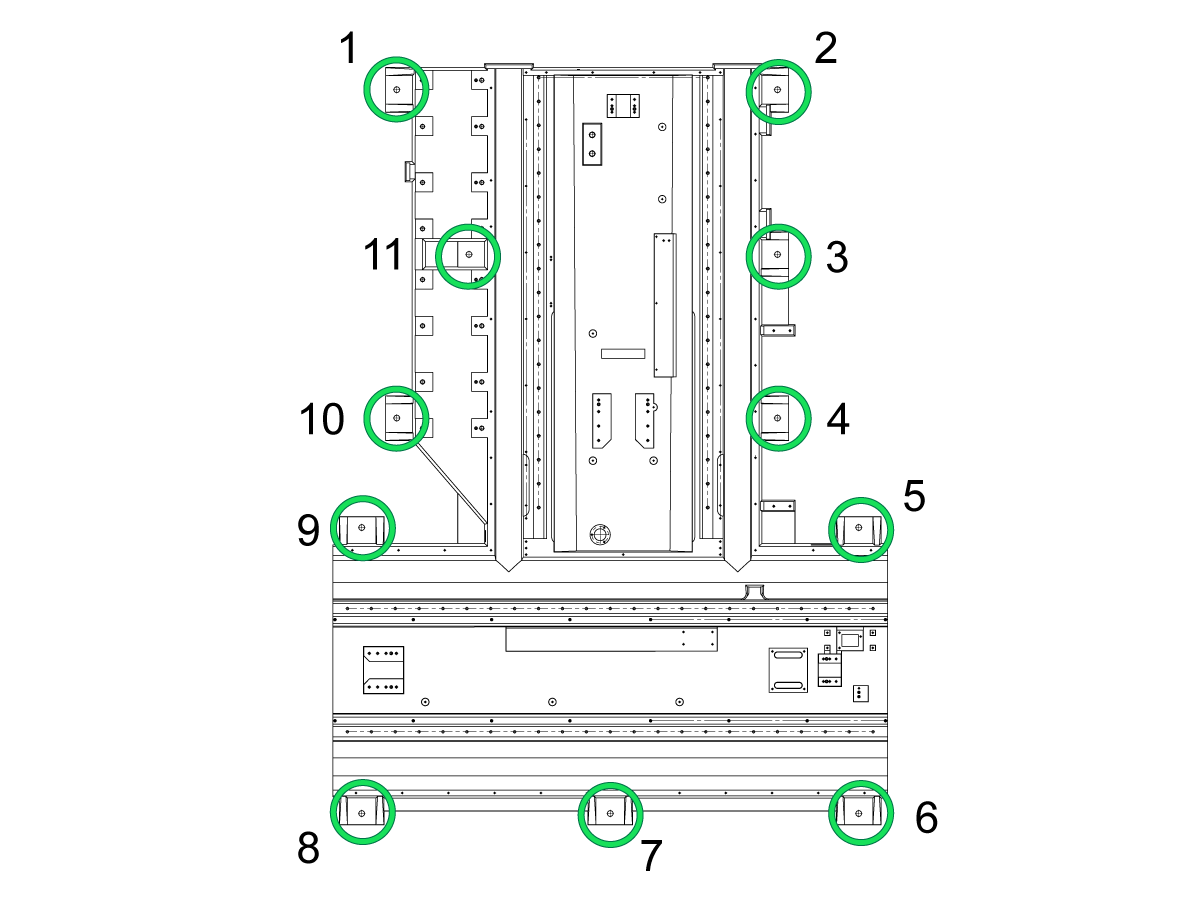

A képen látható számok segítségével azonosítsa, hogy melyik lábat kell beállítani.

Előfeltétel

Állítsa be az egyes szintezőcsavarokat, amíg az alap 3 hüvelykkel (76 mm-rel) a padló fölé nem kerül.

Fontos: Az alapnak elég magasnak kell lennie a padló felett ahhoz, hogy illeszkedjen a hűtőközeg-tartályhoz. Állítsa be a szintezőcsavarokat ennek megfelelően.

Megjegyzés: A feltétel az Alapítvány kérheti különböző magasságokba néhány szintező csavarok, hogy a gép szintjén.

Szükséges eszközök:

CNC kettős szintbeállító eszköz (cikkszám: T-2181)
6" (15 cm) gránit tér
T-2089 CT-50 igazítási osztott szerszám

Leveling Screws Hardware

Megjegyzés: Az alátéteket [1] és anyákat [2] a szállítás során beszerelik, ezeket a telepítéshez meg kell tartani, és nem szabad megsemmisíteni.

Megjegyzés: Fontos, hogy az alátét [3] tájolása megfelelő legyen. Az alátét kúpos részének az öntvényhez kell érnie, lásd az ábrát.

Removal of Rust Inhibitor

A rozsdagátló biztonságos és hatékony eltávolítása a megvezető burkolatairól és más nem festett felületekről:

Kezdeti selejtezés

Műanyag kaparóval távolítsa el a rozsdagátló nagy részét.
Kerülje a fémszerszámok használatát a felület karcolásának vagy sérülésének megelőzése érdekében.

Fontos: Ne használjon Scotch-brite kefét és fémkaparót, mert ezek megkarcolják a megvezető burkolatait.

Vegyi tisztítás

Permetezze az érintett területeket nagy teljesítményű citrustisztítóval vagy egyszerű zölddel.
Biztosítsa a rozsdagátlóval bevont, nem festett felületek teljes lefedését.

Áztatási idő

Hagyja a tisztítószert néhány percig ázni, hogy fellazítsa a maradékot.

Letörlés

Használjon tiszta törülközőt a lágyított rozsdagátló alapos letörléséhez.

Rozsdamentesítés

A későbbi rozsdásodás megelőzése érdekében használjon könnyűbenzint vagy WD-40-et minden szabadon lévő fémfelületen.

Fontos: Vegyi tisztítószerek kezelésekor mindig viseljen kesztyűt és szemvédőt. A használt törölközőket és tisztítószereket a helyi környezetvédelmi előírásoknak megfelelően ártalmatlanítsa.

Fontos: A megvezető burkolata tömítései ragadós maradékkal való szennyeződésének elkerülése érdekében. Ne mozgassa egyik tengelyt sem, amíg az összes rozsdagátló eltávolításra nem került.

Rozsdagátló – Biztonsági adatlap (SDS)

Air Connection

Csatlakoztassa a levegőellátást a kenőolaj panelhez.

Megjegyzés: A levegőkövetelményeket lásd a kenőolaj szekrény ajtaján található matricán.

A légfúvó pisztoly felszereléséhez vagy cseréjéhez kövesse a égfúvó pisztoly és a tömlő beszerelési útmutatóját.

Megjegyzés: Egyes szerelőkészletekhez tartalék légfúvó pisztoly-szerelvény is tartozik.

Electrical Connections

VESZÉLY: A CNC gépekhez szükséges elektromos szolgáltatások használata rendkívül veszélyes, és súlyos sérülést vagy halált okozhat.

Mielőtt vezetékeket csatlakoztatna a CNC-hez:

Kapcsolja ki a gépet a forrásnál.
Végezze el a Kitáblázás (LOTO) eljárást annak biztosítására, hogy a tápellátás üzem közben ki legyen kapcsolva.
Ellenőrizze, hogy az áramellátás le lett-e választva. Ehhez minden bejövő vezetéken használjon váltakozó áramú feszültségérzékelőt.

Ha nem biztos abban, hogyan kell biztonságosan leválasztani az áramellátást, vagy elvégezni a LOTO eljárásokat:

Ne folytassa.
A folytatás előtt forduljon szakképzett személyzethez, vagy kérjen megfelelő segítséget.

Ezen óvintézkedések figyelmen kívül hagyása áramütést, a berendezés károsodását vagy halálos sérülést okozhat.

1

Kezdeti ellenőrző vizsgálat

Veszély: Ezen a ponton nem kell elektromos kapcsolat a géphez. Az elektromos panelt le kell zárni és rögzíteni kell. Ha a főkapcsoló be van kapcsolva, NAGY FESZÜLTSÉG van az egész elektromos panelen (beleértve az áramköri paneleket és a logikai áramköröket), és egyes alkatrészek magas hőmérsékleten működnek. Ezért rendkívül óvatosan gyakorolja, ha dolgozik a panelen.

Állítsa be a fő megszakító kapcsolót a jobb felső sarkában az elektromos panel hátoldalán a gép OFF.
Egy csavarhúzóval, kinyit a két reteszek a panel ajtaját, kinyit a szekrény a kulcsot, és nyissa ki az ajtót.
Az áramköri lapok alkatrészeinek és csatlakozóinak ellenőrzéséhez elegendő időt kell figyelembe venni. Keresse meg azokat a kábeleket, amelyek szétváltak, keresse meg a panel alján lévő doboz károsodását és laza részeit. Ha bármilyen jele van annak, hogy a gépet helytelenül, hívja a gyárat, mielőtt folytatnánk.

2

1-fázisú gépek: Helyezzen be minden áramvezetéket a huzallal. Csatlakoztassa a két tápkábelt az L1 és L3 típusú terminálokhoz a fő megszakító tetején.

3-fázisú gépek: Helyezzen be minden áramvezetéket a huzallal. Csatlakoztassa a három tápkábelt a fő megszakító tetején lévő L1, L2 és L3 terminálokhoz.

Csatlakoztassa az elkülönített alapvonalat a terminál bal oldalán lévő földi buszhoz.

A 3-fázisú gépeknél ellenőrizze, hogy milyen típusú tápellátási konfiguráció biztosítja a gépet. Végezzen feszültségmérést minden egyes tápvezetékről a földvezetékre. Ezután lásd :RD0084 - Bemeneti teljesítmény konfigurációk annak meghatározására , hogy melyik tápkábelt kell csatlakoztatni az L1 véghez a feszültségértékek és a teljesítménykonfiguráció alapján.

Lásd a Haas áram fő kapcsoló-nyomaték műszaki adatokat , hogy milyen hogy milyen értékkel húzza meg a megszakító tápvezetékeit.

Megjegyzés: Győződjön meg arról, hogy az érdeklődők ténylegesen bemegy a terminál-blokk bilincsek. (A rossz kapcsolat hatására a gép időnként fut, vagy más problémája van, mint például a szervo túlterhelés.) Az ellenőrzéshez egyszerűen húzza meg a vezetékeket a csavarok meghúzása után.

3

Miután a vonal feszültsége csatlakoztatva van a géphez, győződjön meg arról, hogy a fő áramkör-megszakító (a hátsó szekrény jobb felső sarkában) ki van kapcsolva. Távolítsa el a kizárás/Tagout és kapcsolja be a hatalmat a forrás. Digitális voltmérő és megfelelő biztonsági eljárások alkalmazása:

1-fázisú gépek: Mérjük meg a váltakozó feszültség L1 & L3 a fő megszakító. A váltóáramú feszültségnek 220-250 v között kell lennie.
Megjegyzés: Alacsonyabb vagy magasabb, mint ez a feszültség generálhat alacsony/nagyfeszültségű riasztás.

3-fázisú gépek: Mérje meg a váltakozó feszültséget mindhárom pár fázisa között az ára fő kapcsolónál.

A feszültség 195 és 260 volt között kell legyen (360 és 480 v nagyfeszültségű opciónál).

SMinimaró - Újraindítás: A nagyfeszültségű transzformátor nélküli gépek váltakozó áramú feszültségének 198 és 242 V között kell lennie. Lásd a Minimaró/Sminimaró - Azonosítási dokumentumot.

Megjegyzés: Számos ipari területen gyakori a széles feszültség ingadozása; működés közben a gépnek szolgáltatott legkisebb és legnagyobb feszültséget is ismerni kell. Az Amerikai Egyesült Államok nemzeti elektromos kódja meghatározza, hogy a gépek átlagosan + 5% és-5% között működnek az átlagos tápfeszültség-érték körül. Ha a vonal feszültséggel kapcsolatos problémák, vagy alacsony vonalfeszültség gyanúja merül fel, egy külső transzformátor is használható. Ha úgy gondoljuk, feszültség problémák, feszültség ellenőrizni kell minden órában vagy két alatt egy tipikus nap, hogy megbizonyosodjon arról, hogy nem ingadít több, mint + 5% vagy-5%-os egy átlagos.

4

Fontos: Úgy, hogy az áram fő kapcsoló KIKAPCSOLT.

Ellenõrizze a transzformátorcsapokat a hátsó szekrény jobb alsó sarkában.

1-fázisú gépek: A bemeneti feszültségkábelt a csatlakozóhoz kell mozgatni, a fenti lépésben mért átlagfeszültségnek felel meg.

3-fázisú gépek: A három, 74, 75 és 76 feliratú fekete vezetéket át kell tenni a Sorkapocs háromszorosára, amely megfelel a fenti lépésben mért átlagos feszültségnek.

5

Transzformátor T5 hitel 24VAC hozzászokott erő a fő kontaktor. A transzformátornak két változata van, 240 és 400V-os gépekhez. A 240V transzformátoron két bemeneti csatlakozó található, körülbelül két hüvelykre a transzformátor,tól amely lehetővé teszi csatlakoztatását 180-220V vagy 221-240V hálózathoz.

A 220V-240V RMS bemeneti áramkal rendelkező felhasználók a 221-240V jelű csatlakozót használják, míg a 190-220V bemeneti teljesítményű felhasználók a 180-220V feliratú csatlakozót használják. Ha nem használja a megfelelő bemeneti csatlakozót eredményez túlmelegedés a fő Kontaktor, vagy nem megbízható részt a fő kontaktor.

A 480V (opció) T5 transzformátor három bemeneti csatlakozóval rendelkezik, 340-380V, 381-440V és 441-480V felirattal.

A 340-380V 50/60 Hz teljesítményű felhasználóknak a 340-380V csatlakozót kell használniuk, míg a 380V-440V 50/60 Hz teljesítményű felhasználóknak a 381-440V csatlakozót kell használniuk.

Fontos: Állítsa be a fő áramkör-megszakítót ON. Ellenőrizzük a problémákat, például a túlmelegedés vagy a füst szagát. Ha ilyen problémák jelennek meg, azonnal állítsa be a fő áramkör megszakító OFF és hívja fel a gyárat, mielőtt folytatnánk.

A bekapcsolás után mérje meg a feszültséget a fő megszakító alsó termináljain. Meg kell egyeznie a mérések, ahol a bemeneti teljesítmény csatlakozik a fő megszakító. Ha bármilyen problémája van, ellenőrizze a vezetékeket.

6

Tápellátás alkalmazása a vezérlőelemre az előlapon lévő Power-on kapcsoló megnyomásával.

Ellenőrizze az egyenáramú feszültség és az AC- Diagnosztika. Az egyenáramú Feszültségmérőn a 310-360V között kell olvasni. Az AC Vonalfeszültségnek 90 és 105 százalék között kell lennie. Ha a feszültség kívül esik ezeken a határértékeken, kapcsolja ki a tápfeszültséget, és ellenőrizze újra a 2-es és 3-as lépéseket. Ha a feszültség még mindig kívül van ezeken a határértékeken, hívja a gyárat.

7

Az elektromos áramot a berendezés károsodásának elkerülése érdekében megfelelően kell fázisba tenni. A tápegység-szerelvény PC-je tartalmaz egy "Fázisfelismerés" áramkört neon indikátorok. Amikor a narancssárga neon világít (NE5), a fokozatos megszüntetése nem megfelelő. Ha a zöld neon világít (NE6), a fokozatos javítása. Ha mindkét neon indikátorok világít, van egy laza drót; Ellenőrizze a csatlakozásokat. A fő áramkör-megszakítónál a bejövő vezetékek L1 és L2 felcserélésével állítsa be a fokozatos átkapcsolt.

Veszély: AZ ÖSSZES CNC VEZÉRLÉSŰ KIKAPCSOLÁST KI KELL KAPCSOLNI A FORRÁSNÁL, A FOKOZATOS KIVONÁS BEÁLLÍTÁSA ELŐTT. A BEÁRAMLÓ VONALAKAT MINDIG ELLENŐRIZZE AC FESZÜLTSÉGÉRZÉKELŐVEL.

Kapcsolja ki a tápkábelt, és állítsa a fő áramkör-megszakítót OFF értékre. Csukja be az ajtót, zárja le a reteszek, és kapcsolja be a tápkábelt.

Távolítsa el a kulcsot a vezérlőszekrényből, és adja át a boltmenedzsernek.

8

aktiválás

Mikor a gép van illően elhelyezett és összekapcsolt-hoz mindkettő levegő és elektromos erő, ez kész részére utolsó bevezetés (removing hajózás márványtömbök, szintező, orsó sweep, etc.) és szoftver aktiválás. Ezt a HFO szerviztechnikus végzi. A munka ütemezéséhez lépjen kapcsolatba a helyi HFO-val.

FONTOS: A mozgásérzékelőkkel felszerelt gépeket a mozgásérzékelő élesítésének megkísérlése előtt nagyjából szintbe kell állítani. Részletes utasításokért lásd: Szervizértesítés - SA0007. A jelen dokumentumhoz való hozzáférés a Haas gyárfiók személyzetére korlátozódik.

Remove Shipment Blocking

1

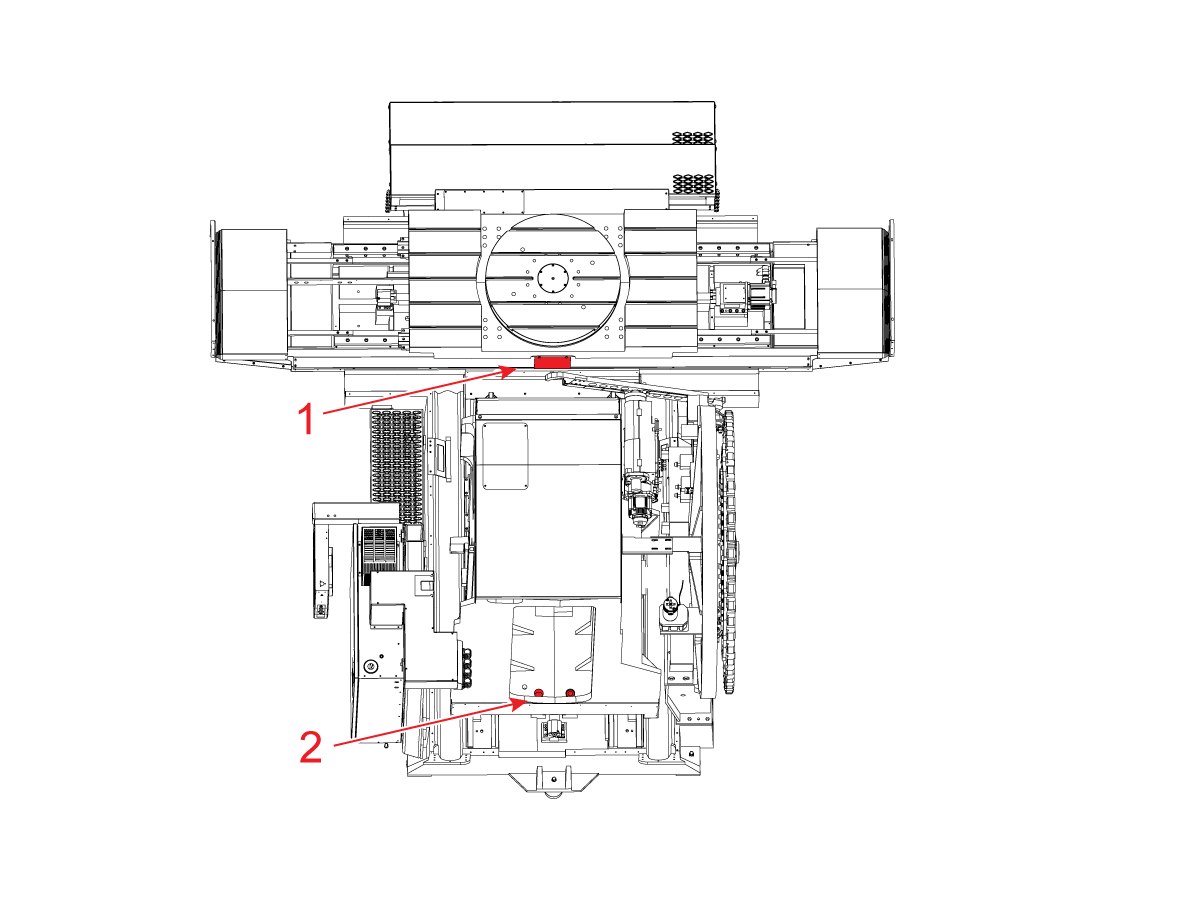

Távolítsa el a vezérlőblokkoló konzolt.

2

Távolítsa el mind a három ajtókonzolt.
Az elülső betöltőajtókon 2 darab van zárva tartva (az ábrán látható), és egy darab nyitva tartja a kezelői ajtót.
Ne próbáljon meg kinyitni/zárni egyetlen ajtót sem a blokkolás eltávolítása nélkül. Károsodhat.

3

Távolítsa el a hátsó burkolatlemezt.
Az oszlopon belül keressen 2 db, 1" csavarral a helyére csavarozott zárócsapot. [2]
Távolítsa el a csavarokat és a rögzítőcsapokat
Távolítsa el az X-tengely asztalblokkoló konzolt [1]

Megjegyzés: Az Y-tengelyhez nincs szállítókeret. Orsófej a járat végéig léptetve .

Panel Extension

EC-1600/ZT 50 vagy 70 szerszámhelyes szerszámváltókkal.

Figyelmeztetés: Ha a panel nincs kitolva, a szerszámváltó/szerszámok hozzáérhetnek a fémlemezhez, és kárt okozhatnak.

1

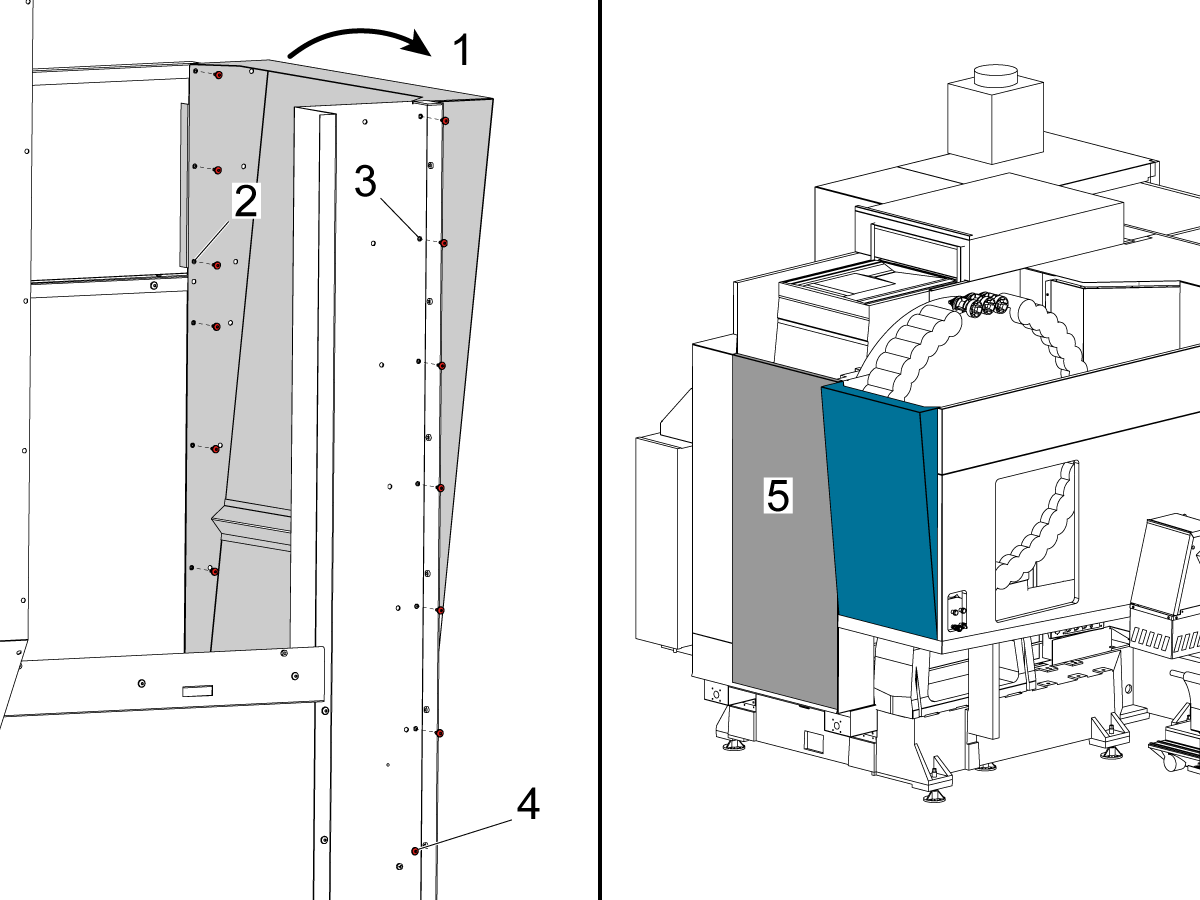

Keresse meg a hátsó panelt [1] a szerszám karusszel közelében. Távolítson el minden fémlemezt [2], amely a hozzáféréshez szükséges.

Megjegyzés: A hátsó panelt [1] a kiterjesztési lépést jelző címkével [3] kell megjelölni.

Távolítsa el az összes csavart [4], kivéve az alsó csavart [5] mindkét oldalon, a panelt a burkolathoz tartva.

Megjegyzés: Csak a jobb alsó csavar [5] látható. A bal alsó csavar ugyanabban a helyzetben van a panel ellenkező oldalán.

Lazítsa meg az alsó két csavart [5], de hagyja őket telepítve. A panel el fog fordulni rajtuk.

2

Húzza ki a hátsó panelt [[1] a szerszám karusszelből, amíg a második furatkészlet [2, 3] a panelen lévő furatokhoz igazodik.

Helyezze be a maradék csavarokat, és húzza meg az alsó csavarokat [4] a panel mindkét oldalán.

Szerelje fel a fémlemezt [5].

Leveling

FONTOS: A mozgásérzékelőkkel felszerelt gépeket a mozgásérzékelő élesítésének megkísérlése előtt nagyjából szintbe kell állítani. Részletes utasításokért lásd: Szervizértesítés - SA0007. A jelen dokumentumhoz való hozzáférés a Haas gyárfiók személyzetére korlátozódik.

1

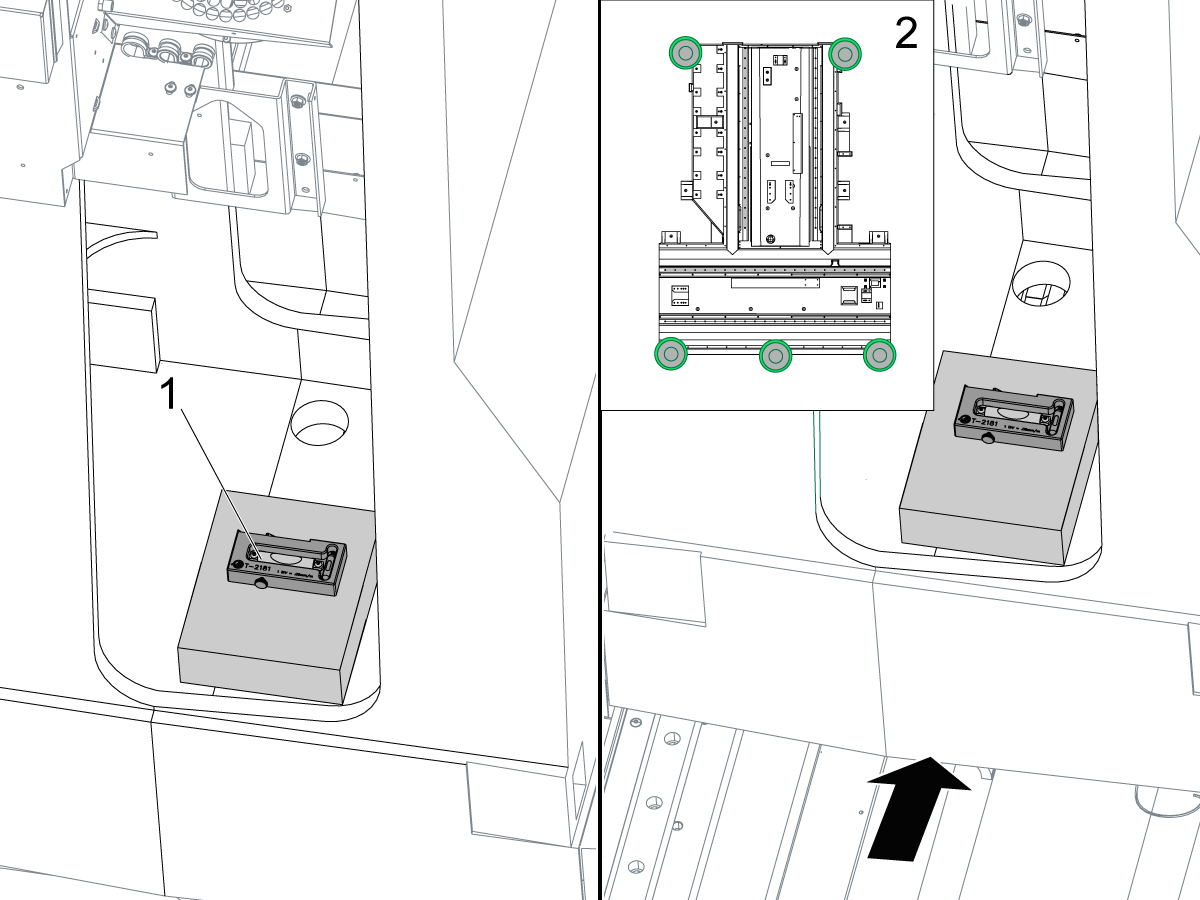

Távolítsa el a Z tengely hangmagasságot.

Győződjön meg róla, hogy a padló az oszlop tiszta.

Tesz egy 6" (15 cm) gránitnégyzet az oszlop hátulján belül.

Tegye a CNC kettős beállító eszköz [1]-ra a tér párhuzamos az X tengely.

Jog a Z tengely a negatív (-) irányba, hogy a végén az utazás.

Rögzíti a pozícióját a buborék a szinten.

Jog a Z tengely a pozitív (+) irányba, hogy a végén az utazás.

Rögzíti a pozícióját a buborék a szinten.

Hasonlítsuk össze a két pozíciót.

Állítsa be az 1, 2 (hátsó) láb [2], illetve a 6, 7 és 8 (elülső) láb, amíg a buborék a közepén marad a szint mindkét végén az utazás.

2

Távolítsa el a Z tengely hangmagasságot.

Tegye a CNC kettős beállító eszköz [1]-ra a tér párhuzamos a Z tengely.

Jog a Z tengely a negatív (-) irányba, hogy a végén az utazás.

Rögzíti a pozícióját a buborék a szinten.

Jog a Z tengely a pozitív (+) irányba, hogy a végén az utazás.

Rögzíti a pozícióját a buborék a szinten.

Hasonlítsuk össze a két pozíciót.

Állítsuk be az 1, 8, 9, 10 és 11 (bal oldali) láb, vagy a 2, 3, 4, 5 és 6 (jobb oldali) láb [2], amíg a buborék a közepén marad a szint mindkét végén az utazás.

3

Szint a Z tengely.

Zero visszaadja az összes tengelyt.

Ellenőrizze, hogy a forgatókészülék tiszta-e.

Tegye a CNC kettős Szintbeállító eszköz a rotációs asztalra. Győződjön meg róla, hogy a hosszú oldal párhuzamos a Tee-Slots.

Állítsuk be az 1, 11, 10, 9 és 8 (bal oldali) láb, vagy a 2, 3, 4, 5 és 6 (jobb oldali) láb [1], amíg a buborék a szint közepén.

Tedd a szintet merőleges a Tee-bővítőhely.

Állítsa be az 1 és 2 (hátsó) láb [2], illetve a 6, 7 és 8 (elülső) láb, amíg a buborék közepén van a szint.

4

Szüntesse meg az X-tengelyirányú dőlést.

Zero visszaadja az összes tengelyt.

Ellenőrizze, hogy a forgatókészülék tiszta-e.

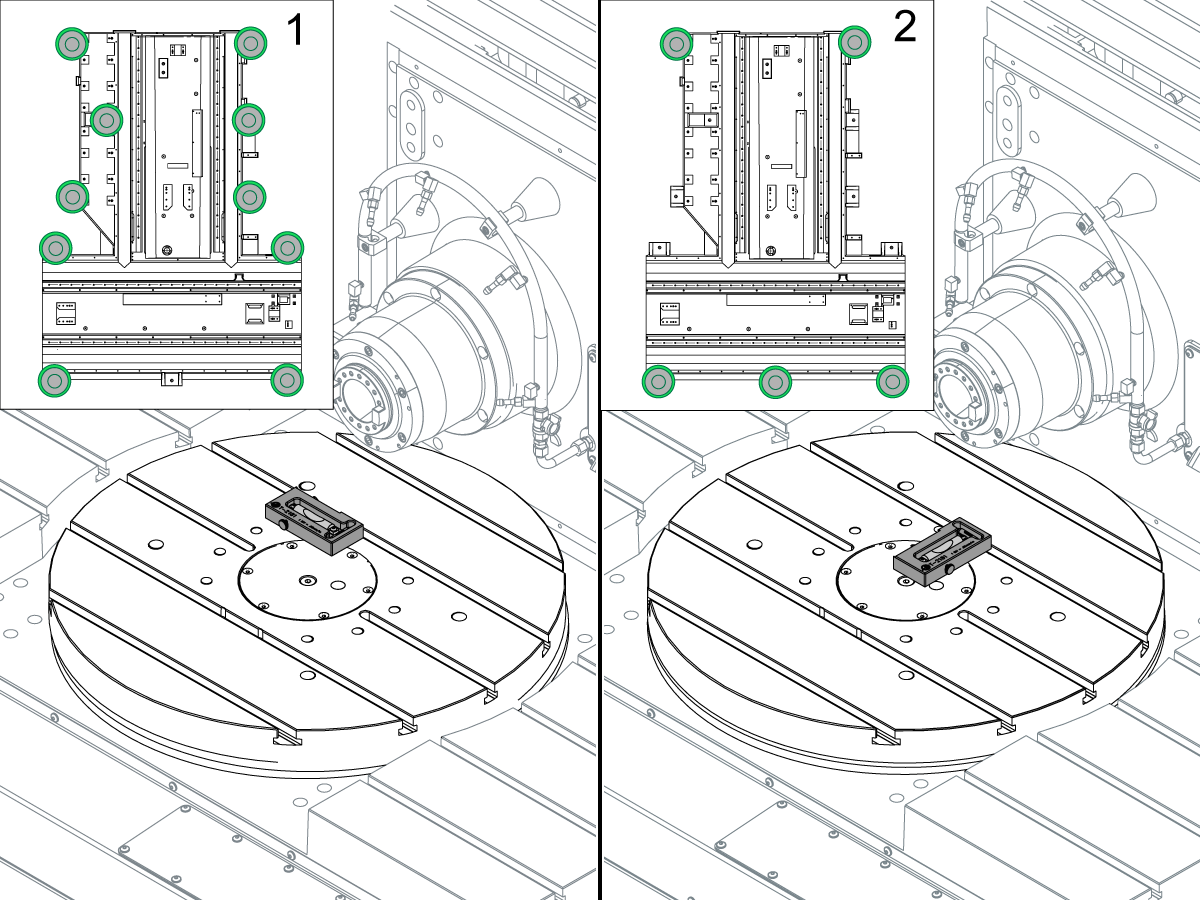

Tegye a CNC kettős szintbeállító eszközt [1] a forgatókészülékre, a hosszú oldallal párhuzamosan az X-tengelyre.

Léptesse az X-tengelyt negatív (–) irányba a járat végállásig.

Rögzíti a pozícióját a buborék a szinten.

Léptesse az X-tengelyt pozitív (+) irányba a járat végállásig.

Rögzíti a pozícióját a buborék a szinten.

Hasonlítsuk össze a két pozíciót.

Állítsuk be az 1, 11, 10, 9 és 8 (bal oldali) láb, vagy a 2, 3, 4, 5 és 6 (jobb oldali) láb [1], amíg a buborék a szint közepén.

5

Távolítsa el az X-tengelyes görgőt.

Zero visszaadja az összes tengelyt.

Ellenőrizze, hogy a forgatókészülék tiszta-e.

Tegye a CNC kettős szintbeállító eszközt [1] a forgatókészülékre, a hosszú oldallal merőlegesen az X-tengelyre.

Léptesse az X-tengelyt negatív (–) irányba a járat végállásig.

Rögzíti a pozícióját a buborék a szinten.

Léptesse az X-tengelyt pozitív (+) irányba a járat végállásig.

Rögzíti a pozícióját a buborék a szinten.

Hasonlítsuk össze a két pozíciót.

Állítsa be az 1-es és 2-es (hátsó) lábakat, illetve a 6-os, 7-es és 8-as (első) lábakat [2] úgy, hogy a vízmérték buborékja a szintező közepén legyen.

6

Szint a Z tengely.

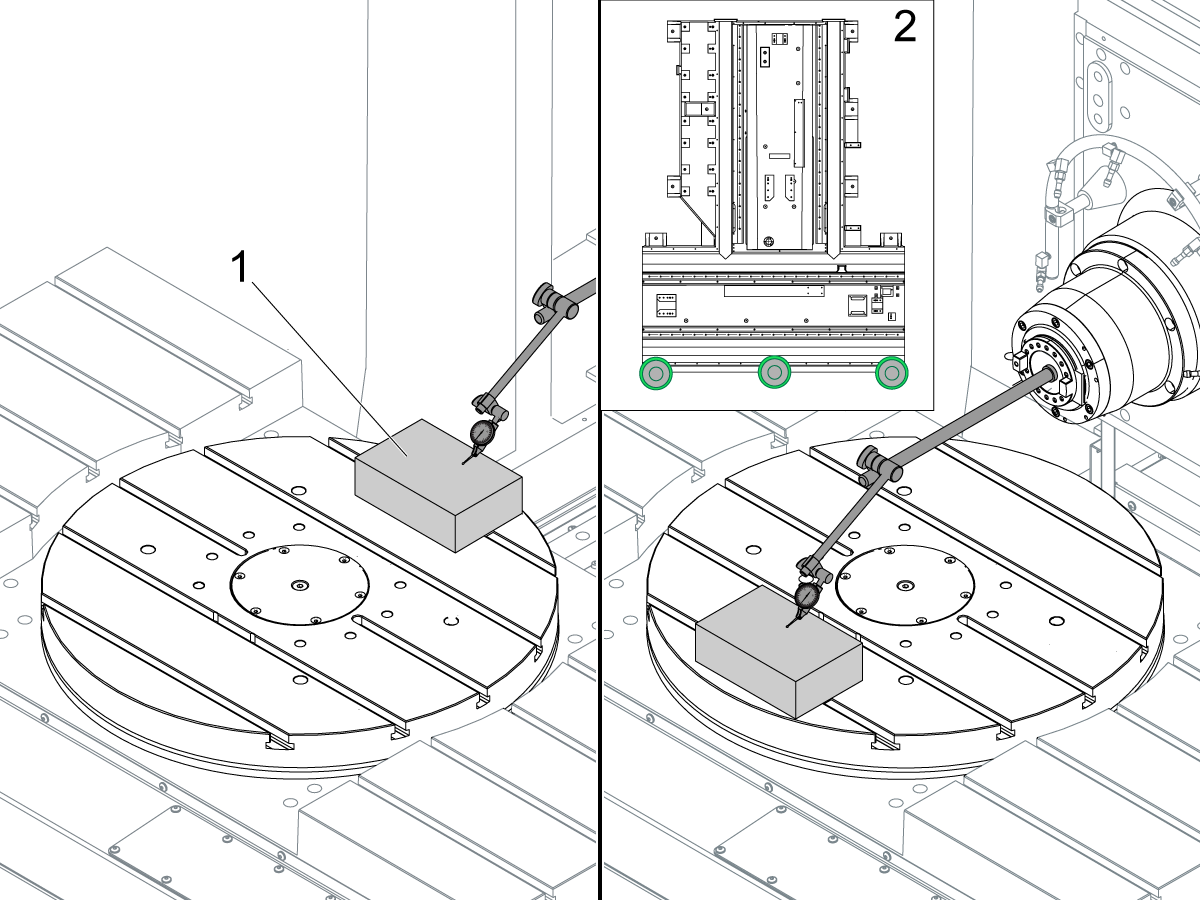

Tedd a gránit tér [1]-ra az asztalra mellett az orsó.

Tegyen egy indikátort az orsóra.

Tegye a ceruzát a tér tetejére. Állítsuk a kijelzőt 0-ra.

Léptesse el a billentési tengelyt -180 fokban.

Jog a Z tengely, amíg az érintőceruza érinti a blokk.

Ha az indikátor értéke kisebb, mint 0,0005", nincs szükség kiigazításra.

Ha az indikátor felolvasása több mint 0,0005", állítsuk be a 6, 7 és 8 (elülső) láb [2].

7

Miután a gépet kiszintezte, szerelje be és húzza meg az ellenanyákat a szintezőcsavarokon.

Ellenőrizze a szintet az ellenanyák meghúzása után. Szükség esetén állítsa be a szintet.

Install Middle Base Support Wedge

1

Megjegyzés: A gépet a padlótól 3 hüvelyk magasságban kell vízszintesen beállítani. A tartóék blokk magasságának beállítási tartománya 2-3/4" - 3-1/8". Használjon megfelelő acéllemezt az ékblokk alatt, ha a gép 3"-nél magasabbra van állítva a padló felett.

A Z-tengelyt állítsa kiindulási pozícióba.

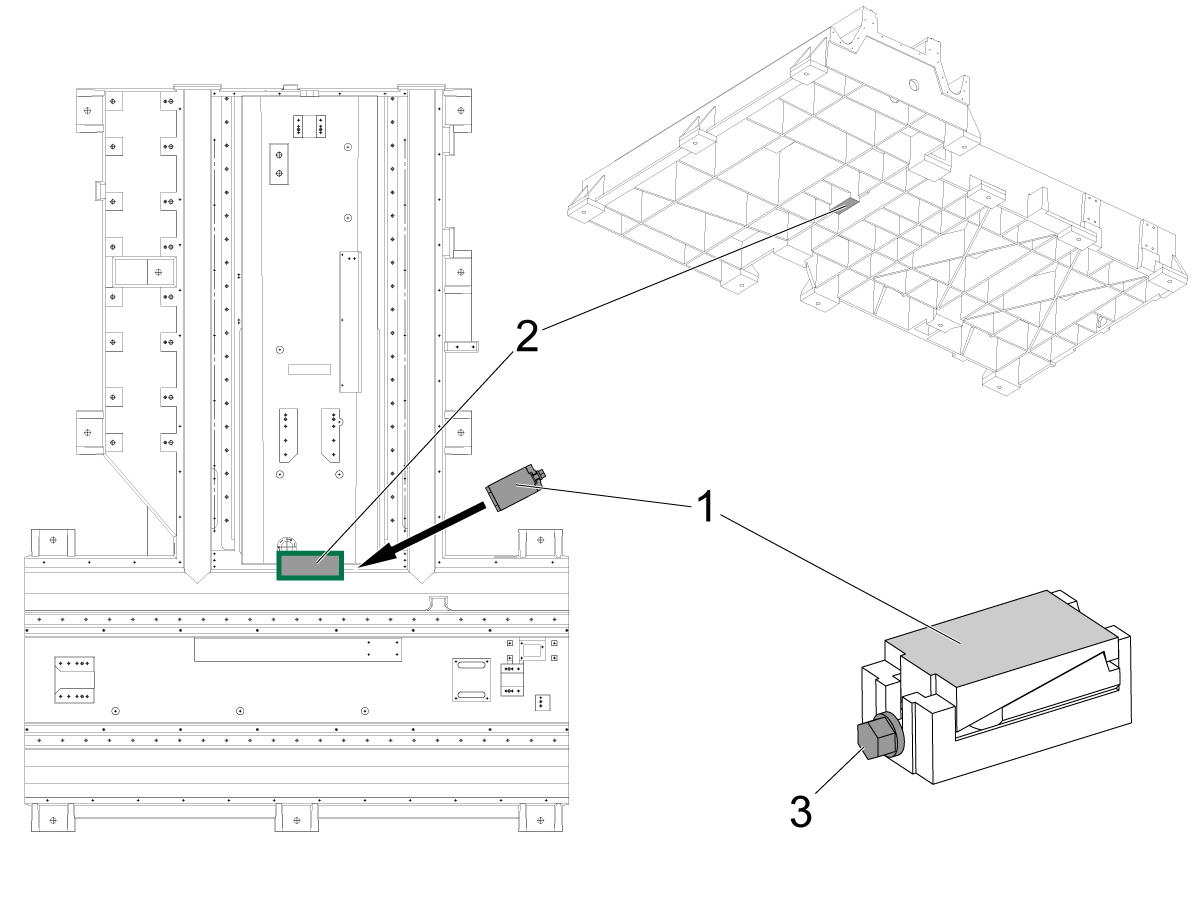

Csúsztassa el a támasztó éket [1] az alaprész alján lévő tartóelem [2] alá.

A Z-tengelyig egész hátrahúzásakor, húzza meg a támasztó ék csavart [3], amíg az ék teteje érintkezésbe nem kerül az alaprész alján lévő tartóelemmel.

Az ék az alap közepét fogja támasztani, amikor a Z tengely elmozdul az asztal felé.

Megjegyzés: az ék túlzott nyomása hatással van az YZ és XZ merőlegességére.

Anchoring the Machine in Place

Megjegyzés: A gép helyére állítása előtt győződjön meg arról, hogy a rögzítési előkészületek megfelelnek a rögzítési utasításoknak.

Végezze el a rögzítőelemek felszerelését, helyezze be a rögzítőcsavarokat, majd húzza meg azokat 25 ft-lb nyomatékkal.
Ismételje meg az alapvető szintezési eljárást, és ellenőrizze újra a gép geometriáját. Minden feltételnek teljesülnie kell.

Rögzítési utasítások
