Software di misurazione

TouchDMIS

TouchDMIS è un software di metrologia dimensionale progettato per semplificare e ottimizzare il processo di ispezione della macchina di misurazione delle coordinate (CMM). È dotato di un’interfaccia intuitiva e un flusso di lavoro semplificato che migliora la produttività riducendo la complessità nelle attività di misurazione.

Funzionalità chiave:

  • Funzionalità touchscreen:
    Oltre ai monitor standard, TouchDMIS è completamente compatibile con i monitor touchscreen, offrendo un’interfaccia touch che supporta icone di grandi dimensioni e gesti intuitivi come lo scorrimento e il pizzicamento per ingrandire. Gli utenti possono facilmente navigare tra le funzioni, creare programmi di misurazione, acquisire dati e generare report, il tutto attraverso semplici interazioni touch.
  • Ambiente basato su CAD:
    Crea e modifica i programmi di misurazione con l’ambiente intuitivo basato su CAD. Modifica i punti e i percorsi di scansione con aggiornamenti in tempo reale e un chiaro feedback grafico. Tutte le modifiche possono essere simulate offline prima dell’esecuzione, assicurando la precisione e riducendo al minimo gli errori. Rivedi immediatamente i risultati in formato grafico e di testo, offrendo all’operatore un controllo completo in ogni misurazione.
  • Modulo CAD:
    TouchDMIS supporta una gamma di formati CAD nativi e neutri, tra cui STEP e IGES. Ciò consente agli utenti di importare modelli 3D complessi direttamente nel software per la programmazione di ispezione basata su modelli.
  • Misurazione dell’entità geometrica:

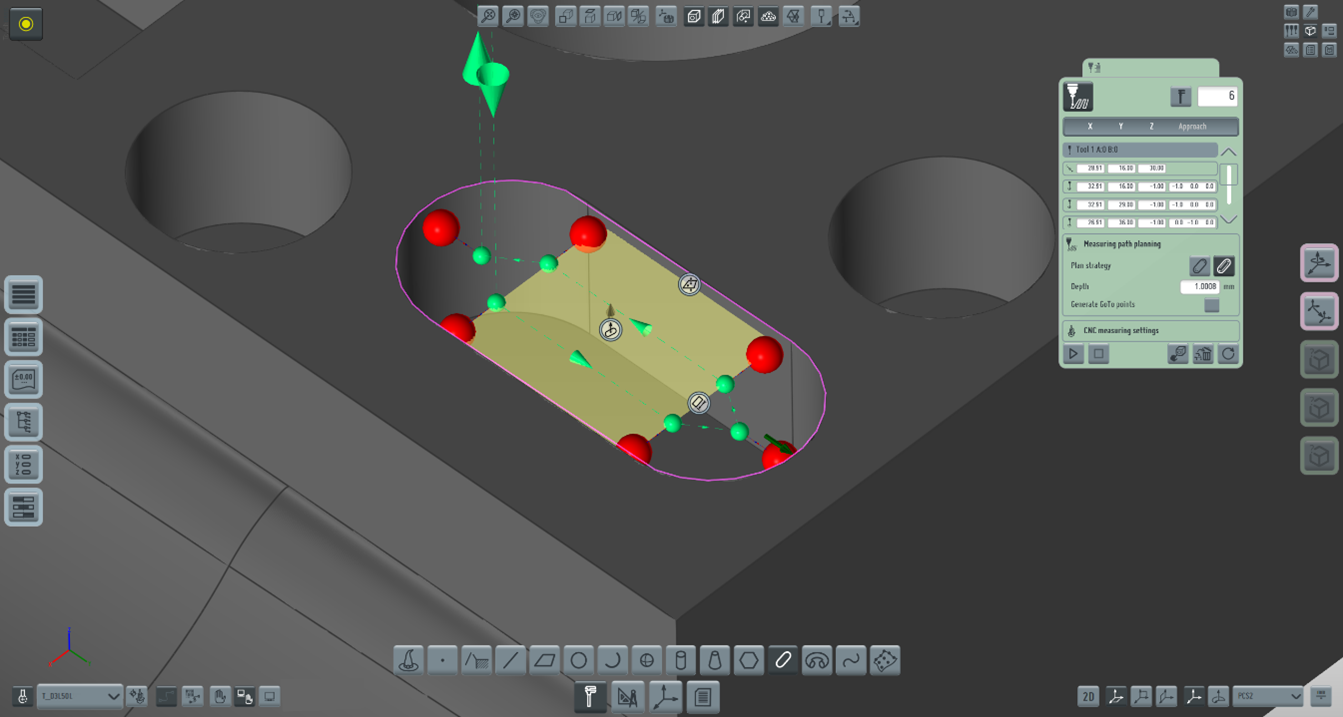

    TouchDMIS consente la misurazione precisa di una vasta gamma di entità geometriche, tra cui coni, scanalature, caratteristiche angolate, sporgenze interne ed esterne, curve, superfici e molto altro. Grazie all’elevata precisione, gli utenti possono misurare geometrie complesse direttamente da modelli CAD 3D importati, assicurando un’ispezione dettagliata e affidabile.
  • Percorso di misurazione generato automaticamente:
    TouchDMIS semplifica le ispezioni CMM generando percorsi di misurazione automatici, che calcolano la sequenza di ispezione più efficiente in base alla geometria del pezzo, ai tipi di funzionalità e all’accessibilità. Questo processo riduce i tempi di programmazione, riduce al minimo l’input dell’operatore e migliora le prestazioni, la ripetibilità e la tracciabilità, riducendo al contempo i tempi di ciclo e riducendo al minimo i potenziali errori.
  • Lingua di programmazione DMIS:
    Oltre alla programmazione standard e tattile, TouchDMIS consente agli operatori di creare e modificare programmi utilizzando la lingua DMIS originale. Il software supporta anche comandi DMIS avanzati, variabili e macro. Con funzionalità di programmazione e simulazione offline, TouchDMIS garantisce una convalida approfondita del programma prima dell’esecuzione.
  • Gestione sonda touch:
    TouchDMIS è dotato di un sistema di gestione intuitivo che consente la configurazione e la calibrazione rapide e facili della sonda.
  • GD&T e reporting:
    TouchDMIS offre un supporto completo GD&T per tutti i principali tipi di controllo, inclusi modulo, orientamento, profilo, posizione e fuori corsa, che sono completamente conformi agli standard ANSI e ISO. Valuta automaticamente le tolleranze e visualizza i risultati in tempo reale, codificati a colori, direttamente sul modello 3D, per un’analisi rapida e intuitiva. Gli strumenti di reporting consentono report completamente personalizzabili, monitoraggio dei risultati in tempo reale ed opzioni di estrazione.
  • Programma di autoformazione e certificazione:
    TouchDMIS offre un programma di autoformazione che aiuta gli operatori a imparare in modo rapido ed efficiente come utilizzare il software. Al termine del programma, gli utenti possono essere certificati ufficialmente come operatori TouchDMIS.

NOTE:

1.      L’HMM430 include una licenza perpetua per il software TouchDMIS che garantisce l’accesso permanente senza costi di scadenza o di rinnovamento.

2.      L’HMM430 è dotato di un monitor non-touchscreen standard; tuttavia, i clienti che desiderano utilizzare le funzionalità di TouchDMIS su un monitor touchscreen possono aggiungere il proprio: non sono necessari configurazione o software aggiuntivi.

Programma di certificazione di autoformazione TouchDMIS

Panoramica:

Il programma di certificazione TouchDMIS è un corso di formazione online autonomo, disponibile attraverso la piattaforma TouchDMIS Academy. Progettato per utenti nuovi ed esperti, fornisce lezioni strutturate che coprono aree chiave come la predisposizione della sonda, l’allineamento del sistema di coordinate, l’integrazione CAD, l’applicazione GD&T, la creazione di report automatici e molto altro. I partecipanti possono avanzare al proprio ritmo, ottenendo al contempo competenze pratiche e ottenendo una certificazione riconosciuta nella programmazione e nell’ispezione CMM con TouchDMIS.

Suddivisione del corso:

  • Capitolo 1: Esplorazione dell’interfaccia TouchDMIS
    • In questo capitolo, ai partecipanti viene presentato l’ambiente operativo di TouchDMIS, comprese le sue funzioni principali, i controlli dell’interfaccia, la navigazione tramite mouse e i gesti touch. Questo modulo di base aiuta gli utenti a familiarizzare con l’interazione efficiente sia nei flussi di lavoro tradizionali che touchscreen.
  • Capitolo 2: Gestione della sonda
    • Il Capitolo 2 riguarda la gestione degli oggetti di calibrazione e dei gruppi sonda, incluse le procedure di calibrazione corrette. I partecipanti impareranno a organizzare e calibrare in modo efficace questi componenti essenziali per garantire misurazioni accurate e affidabili.
  • Capitolo 3: Creazione del primo programma di misurazione:
    • Nel Capitolo 3, i partecipanti impareranno a creare un programma di misurazione, iniziando con l’importazione del modello CAD, l’esecuzione di un allineamento e quindi la misurazione delle funzioni specificate.
  • Capitolo 4: Comprendere le coordinate:
    • Nel Capitolo 4, gli utenti approfondiranno la loro conoscenza dei sistemi di coordinate, vettori, angoli e le loro applicazioni pratiche all’interno di TouchDMIS.
  • Capitolo 5: Struttura e allineamenti del sistema di riferimento:
    • Nel Capitolo 5, gli utenti apprenderanno che la comprensione delle strutture di riferimento e la loro relazione con i sei gradi di libertà è fondamentale per garantire ispezioni dei pezzi accurate e legittime. Gli utenti esploreranno anche diversi metodi per allineare i pezzi. Per illustrare questi concetti vengono forniti diversi esempi.
  • Capitolo 6: Comprendere i codici DMIS
    • Nel Capitolo 6, gli utenti comprenderanno meglio come modificare e gestire i programmi in TouchDMIS utilizzando il codice DMIS. Il DMIS (Dimensional Measuring Interface Standard) è un linguaggio standardizzato utilizzato in metrologia per programmare e comunicare le istruzioni di misurazione per le macchine di misurazione delle coordinate (CMM).
  • Capitolo 7: Creazione di un programma CNC senza CAD
    • Nel Capitolo 7, gli utenti svilupperanno le competenze necessarie per creare un programma di misurazione CNC senza fare riferimento a un modello CAD.
  • Capitolo 8: Costruzione
    • Nel Capitolo 8, gli utenti esaminano la costruzione di caratteristiche e sezioni dei pezzi per supportare una pianificazione efficiente dei percorsi di misurazione per geometrie curve.
  • Capitolo 9: Applicazione dei callout GD&T
    • Nel Capitolo 9, gli utenti otterranno una conoscenza approfondita delle tolleranze GD&T, come i controlli di forma, orientamento, posizione e fuori corsa. Gli utenti impareranno anche come applicare questi callout in modo efficace all’interno dei loro programmi di ispezione.
  • Capitolo 10: Reporting
    • Nel Capitolo 10, gli utenti esploreranno come generare report sia tabulari che grafici in TouchDMIS. Impareranno ad aggiungere dati ai report, personalizzare le intestazioni e incorporare rappresentazioni visuali dei risultati dell’ispezione. Particolare attenzione è rivolta alla creazione di report grafici in stile blueprint, che offrono una documentazione chiara e professionale dei flussi di lavoro di misurazione.
  • Capitolo 11: Programmazione offline
    • Nel Capitolo 11, gli utenti vengono introdotti ai metodi per creare programmi di misurazione non in linea, eliminando la necessità di un accesso costante a un CMM fisico. La lezione tratta il posizionamento del modello CAD e le tecniche di predisposizione essenziali per una programmazione non in linea efficiente e la convalida iniziale delle routine di ispezione.
  • Capitolo 12: Misurazione a cinque assi
    • Nel Capitolo 12, gli utenti sono esposti alle capacità della misurazione a cinque assi utilizzando la testa della sonda Renishaw PH20. La lezione spiega come applicare efficacemente la tecnologia a cinque assi all’interno di TouchDMIS per ottenere un’ispezione più veloce e precisa.
  • Capitolo 13: Misurazione a scansione analogica
    • Nel Capitolo 13, gli utenti apprenderanno la tecnologia di scansione analogica che offre alta precisione e una grande quantità di dati in breve tempo. La lezione illustra i vantaggi della scansione con sonda analogica e mostra come misurare superfici e curve utilizzando la sonda Renishaw SP25.
  • Capitolo 14: Programmazione ad alto livello DMIS
    • Nel Capitolo 14, gli utenti approfondiranno le complessetà della programmazione DMIS. Gli argomenti includono la dichiarazione di variabili, l’assegnazione di valori, l’utilizzo di istruzioni ottenibili e prompt, funzioni intrinseche e l’implementazione di macro loop per creare programmi di misurazione avanzati e flessibili.
