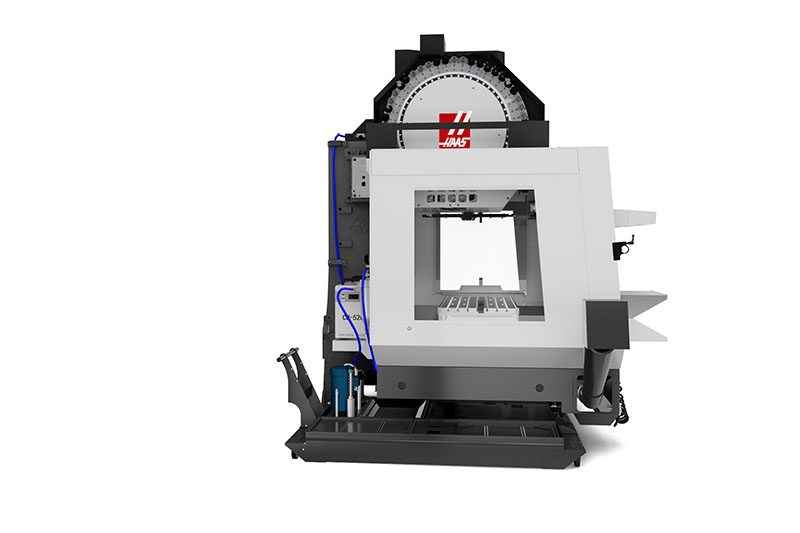

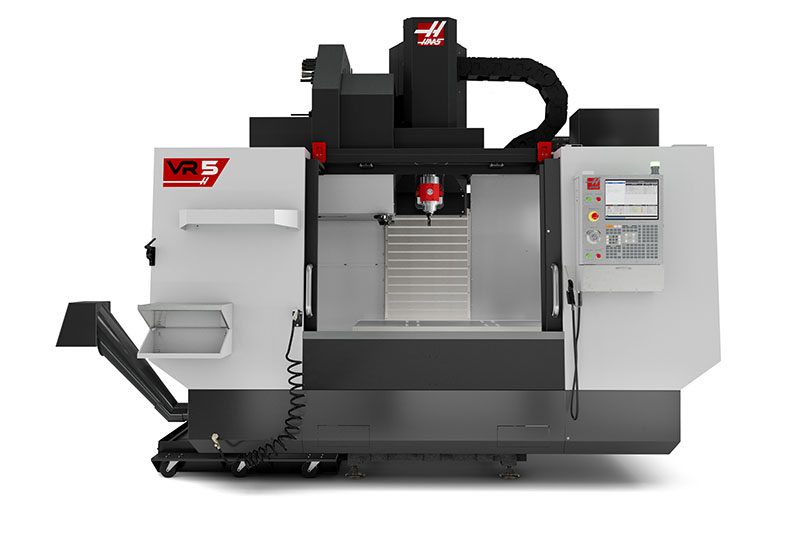

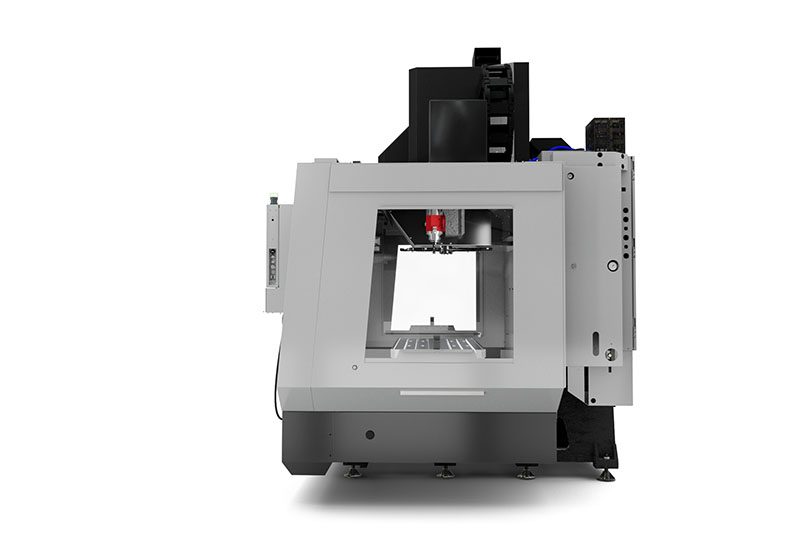

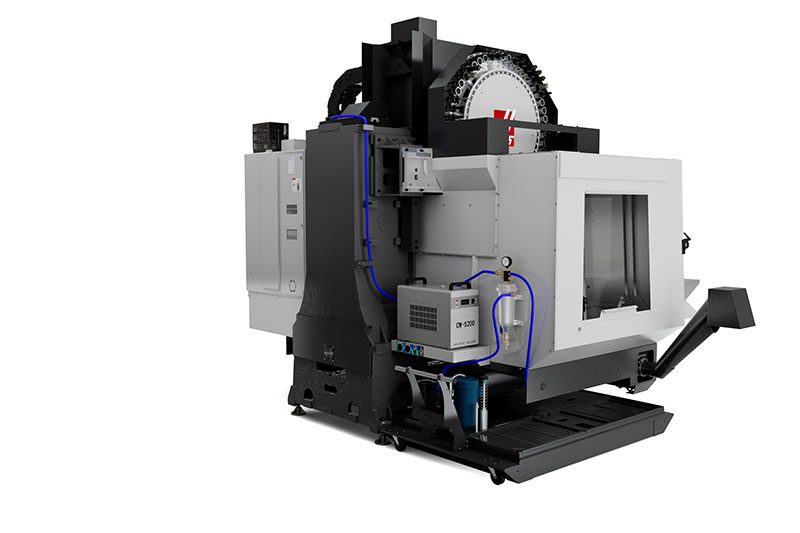

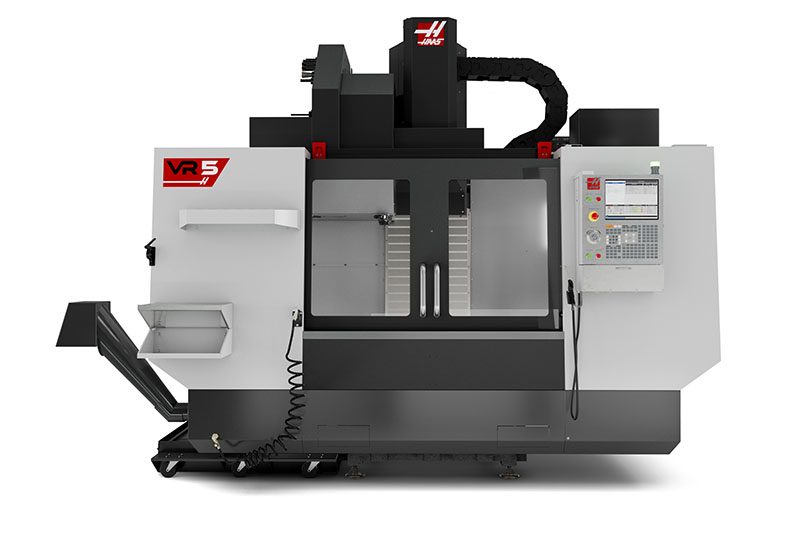

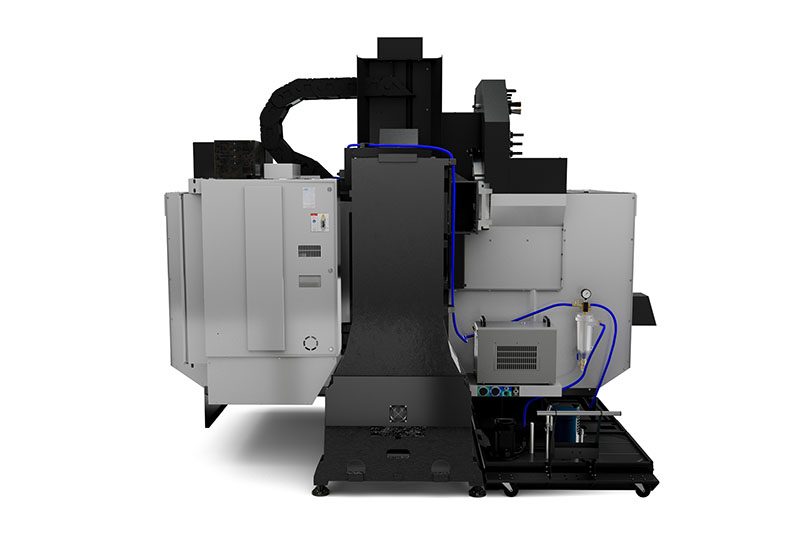

VR-5




For the best pricing in your area, contact your local Haas Factory Outlet.

Centro de maquinado vertical de 5 ejes, 50" x 26" x 25", cabezal de 2 ejes

El VR-5 ofrece capacidades de cabezal de husillo de 2 ejes a nuestra plataforma de centro de maquinado vertical de tamaño medio para crear una máquina compacta de 5 ejes para perfilar y contornear piezas de tamaño medio. Con la superficie más pequeña de la máquina, un 40 % más pequeña que la VR-8 de marco grande, la hace muy adecuada para talleres donde el espacio es muy importante.

Las características estándar incluyen un husillo de motor integral de 24 000 rpm, un cambiador de herramientas de montaje lateral 50+1 y una mesa con ranuras en T de 54” x 24” (1372 x 610 mm) que soporta fácilmente piezas de trabajo y utillajes más largos. El cabezal galvanizado de 2 ejes proporciona ±245 grados de rotación del eje C y ±120 grados de inclinación del eje B para acceder a casi cualquier ángulo para formas complejas, cortes inferiores y mecanizado de 5 lados, y los frenos en los ejes B y C proporcionan mucha rigidez para el mecanizado 3+2.

  • Husillo de motor integral de 24 000 rpm
  • ±245 grados de rotación en el eje C y ±120 grados de inclinación del eje B
  • Cambiador de herramientas de montaje lateral, 50+1 posiciones
  • Maquinado de 5 ejes simultáneos
  • Potentes frenos en los ejes B y C para un maquinado rígido 3+2
  • Incluye control del punto central de la herramienta
  • BT30 Taper
  • 5 Axis
  • 24k RPM
  • 50+1 Tool Capacity

Disponible para pedidos solo en Norteamérica, con un plazo de entrega estimado de 4 meses.

Nota: Las dimensiones de la nariz del husillo a la mesa (mínima y máxima) variarán según la orientación del husillo. Consulte el plano constructivo de la máquina.


Compare Machines
BUILD & PRICE
Contact Distributor
Travels S.A.E METRIC
X Axis 50.00 in 1270 mm
Y Axis 26.00 in 660 mm
Z Axis 25.00 in 635 mm
Spindle Nose to Table (~ max) 29.2 in 742 mm
Spindle Nose to Table (~ min) 4.2 in 107 mm
Spindle S.A.E METRIC
Max Rating 15.0 hp 11.2 kW
Max Speed 24000 rpm 24000 rpm
Max Torque 11.0 ft-lbf @ 5500 rpm 14.9 Nm @ 5500 rpm
Drive System Integral Spindle/Motor Integral Spindle/Motor
Taper BT30 BT30
Bearing Lubrication Grease Packed Grease Packed
Cooling Liquid Cooled Liquid Cooled
B Axis - Tilt S.A.E METRIC
Travel ±120˚ ±120˚
Max Speed 105 °/sec 105 °/sec
Torque (Continuous) 112 ft-lbf 152 Nm
Brake Torque 100 ft-lbf 136 Nm
C Axis - Rotation S.A.E METRIC
Travel ± 245 ° to 245- ° 245 ° to 245- °
Max Speed 100 °/sec 100 °/sec
Torque (Continuous) 210 ft-lbf 285 Nm
Brake Torque 190 ft-lbf 258 Nm
Table S.A.E METRIC
Length 54.0 in 1372 mm
Width 24.0 in 610 mm
T-Slot Width 0.626 in to 0.630 in 15.90 mm to 16.00 mm
T-Slot Center Distance 3.15 in 80 mm
Number of Std T-Slots 7 7
Max Weight on Table (evenly distributed) 4000 lb 1814 kg
Feedrates S.A.E METRIC
Max Cutting 500 ipm 12.7 m/min
Rapids on X 710 ipm 18.0 m/min
Rapids on Y 710 ipm 18.0 m/min
Rapids on Z 710 ipm 18.0 m/min
Axis Motors S.A.E METRIC
Max Thrust X 2550 lbf 11343 N
Max Thrust Y 4100 lbf 18238 N
Max Thrust Z 4100 lbf 18238 N
Tool Changer S.A.E METRIC
Type SMTC SMTC
Capacity 50+1 50+1
Max Tool Diameter (full)** 2.5 in 64 mm
Max Tool Diameter, Large (adjacent empty)** 5.0 in 127 mm
Max Tool Length (from gage line) 16.00 in 406 mm
Max Tool Weight 12.0 lb 5.4 kg
General S.A.E METRIC
Coolant Capacity 95 gal 360 L
Air Requirements S.A.E METRIC
Air Required† 4 scfm @ 100 psi 113.0 L/min @ 6.9 bar
Inline Air Hose 3/8 in 3/8 in
Coupler (Air) 3/8 in 3/8 in
Air Pressure Min 80 psi 5.5 bar
Electrical Specification S.A.E METRIC
Spindle Speed 24000 rpm 24000 rpm
Drive System Integral Spindle/Motor Integral Spindle/Motor
Spindle Power 15.0 hp 11.2 kW
Input AC Voltage (3 Phase) - Low 220 VAC 220 VAC
Full Load Amps (3 Phase) - Low 40 A 40 A
Input AC Voltage (3 Phase) - High* 440 VAC 440 VAC
Full Load Amps (3 Phase) - High* 20 A 20 A
Dimensions - Shipping S.A.E METRIC
Domestic Pallet 168.0 in x 101.5 in x 109.0 in 427 cm x 258 cm x 277 cm
Export Pallet 164.0 in x 91.5 in x 101.0 in 417 cm x 233 cm x 257 cm
Weight 12700 lb 5761.0 kg
Domestic Pallet w/50+1 SMTC 168 in x 102 in x 122 in 427 cm x 260 cm x 310 cm
Export Pallet w/50+1 SMTC 164 in x 92 in x 101 in 417 cm x 233 cm x 257 cm
Weight w/50+1 SMTC 12700 lb 5761 kg

NOTA: Todas las especificaciones enumeradas son para la configuración estándar de la máquina. El equipo opcional puede cambiar las especificaciones de la máquina.

* Las máquinas Haas están diseñadas para funcionar con una tensión de 220 VCA (200 a 240 VCA). Hay un transformador interno opcional de alta tensión (380 - 480 VCA) disponible para todos los modelos, excepto las máquinas de mesa, CL-1 y CM-1 y serie SR. Este transformador interno opcional de alta tensión no puede instalarse en campo y debe solicitarse con la máquina.

Las máquinas Haas destinadas para Europa y el Reino Unido se configuran con un transformador interno de alto voltaje, sin aislamiento, para funcionar con 400 VCA, excepto las máquinas de escritorio de las series CL-1 y CM-1, y los ruteadores SR.

** Los cambiadores de herramientas opcionales pueden tener un tamaño máximo de herramienta diferente al del cambiador de herramientas estándar. Las herramientas extragrandes pueden requerir dos alojamientos adyacentes vacíos entre herramientas. Haga clic aquí para ver las especificaciones del portaherramientas.

¡ATENCIÓN! Los husillos de alto rendimiento opcionales pueden tener un mayor requisito de energía que el husillo estándar. Sin embargo, si la potencia del husillo (kW) no cambia, el requisito de potencia sigue siendo el mismo. Verifique el requisito de energía antes de tender la alimentación eléctrica de la máquina.

† El consumo de aire en las máquinas de la serie DC cono 40, puede ser mayor cuando se activa el chorro de aire a través de la herramienta (Through-Tool Air Blast, TAB).
