Instalace připravená pro nulový bod musí být provedena pouze na strojích, které objednávají přidání RPL do existujícího stroje.

Poznámka:U strojů zakoupených s RPL je nulový bod připraven již na obrábět. Tuto část přeskočte, pokud je ve stroji již nainstalována sada pro přípravu nulového bodu.

Tento postup platí pro následující sady:

• 93-1001033 - Sada připravená pro nulový bod UMC-500
• 93-1001034 - Sada s přípravou na nulový bod UMC-1000
• 93-1001035 - Sada připravená pro nulový bod UMC-750

Účelem sady připravenosti pro nulový bod je umožnit, aby byl pneumatický systém směrován do svorky nulového bodu skrz těleso naklápěcího rotačního zařízení. Instalace zahrnuje demontáž talíř a otáčení osy B stroje. Před zahájením tohoto postupu se ujistěte, že je to možné.

Poznámka: Jediný rozdíl mezi těmito sadami je spodní krycí panel pro tělo TRT na strojích různých velikostí.

Začněte montáží pneumatického potrubí [1], které se nachází uvnitř C-těla stroje.

Utáhněte upevnění zástrčky NPT 1/4" [2] k jednomu portu.

Utáhněte 2 mosazné armatury 1/4" [3] na úhlové porty.

Utáhněte 2 ocelové armatury ORB6M NPT 1/4" [4].

Namontujte 4 O-kroužek 2-212 [5] do drážek rozvodného potrubí .

Připojte3portovou rotační spojovací osu k nástavci 3portové rotační spojovací osy pomocí[2] SHCS 1/4-20 X 5/8 ujistěte se, že O-kroužek 2-011 [1] je usazen v dutinách hřídele.

Utáhněte šrouby na požadované krouticí momenty.

Zatlačte pružný spojovací kolík [1] do protirotačního bloku [2], dokud nebude až na doraz.

Sestavte spojku talíř [3] umístěním těsnicích kroužků na místo.

Umístěte 3 z O-kroužků 2-011 [1] na vzduchové porty zobrazené na obrázku.

Umístěte větší O-kroužek 2-031 [2] na střední drážku spojky.

Otočte osu B o +90 stupňů a sejměte kryt [1]. Vraťte osu B do původní polohy na 0 stupňů.

Tento kryt bude nahrazen krytem obsaženým v instalační sadě pole připravenosti pro nulový bod.

Vyjměte talíř podle části pro vyjmutí  Výměna talíře osy C UMCuvedené níže.

 VAROVÁNÍ: POKUD SYSTÉM PŘED DEMONTÁŽÍ TALÍŘE NEODTLAKUJETE, MŮŽETE BRZDU TRVALE POŠKODIT ODSTRANĚNÍM TALÍŘE.

Umístěte talíř na stůl a zašroubujte spojku [1] do talíře pomocí SHCS 1/4-20 X 5/8 [2].

Když je talíř na lavici, vložte plstěný proužek obsažený v soupravě do drážky [3]

POZNÁMKA: Pokud UMC nevyměňuje plotny, opakujte plstěný proužek, který je již v drážce.

Utáhněte šrouby na požadované krouticí momenty.

Namontujte spojku na sestavu hřídele [1] pomocí šroubů 1/4-20 X 1 1/4 [3]. Ujistěte se, že o-kroužky 2-011 [2] jsou v dutinách hřídele, a nikoli tam, kde se šrouby připevňují.

Utáhněte šrouby na požadované krouticí momenty.

Namontujte spojku a sestavu talíře [2] zpět na rotační zařízení pomocí šroubů M12 [1].

Utáhněte šrouby, ale ještě je nedotahujte na předepsaný krouticí moment.

Postupujte podle části instalace Výměna talíře osy C UMC uvedené níže pro úplné pokyny, jak správně opětovně nainstalovat talíř.

Přijímač nulového bodu se dodává sestavený. V závislosti na typu obrábět může mít přijímač různé funkce.

UMC-500:

• Sestava přijímače nulového bodu nemá distanční desku [2], jak je znázorněno na levém obrázku.

UMC-750/1000:

• Sestava přijímače nulového bodu má distanční desku [2] mezi talíř [1] a přijímačem [3], jak je znázorněno na pravém obrázku.

Poznámka: Přijímače s nulovým bodem se dodávají sestavené. Níže uvedené kroky lze použít, aby bylo zajištěno, že sestava obsahuje všechny potřebné součásti a že přijímač je kompatibilní se obrábět.

Otočte upínací sestavu vzhůru nohama.

Pomocí dielektrického maziva namontujte 3 O-kroužky na upínací sestavu.

Nainstalujte nejmenší O-kroužek na upínací kanál [1].

Namontujte velký O-kroužek [2] a střední O-kroužek [3] na sestavu svorky, jak je znázorněno na obrázku.

Namontujte upínací sestavu [1] na přijímač nulového bodu [2].

Ujistěte se, že je upínací port [3] zarovnán s kanálem na desce přijímače palet [4].

Poznámka: Není-li upínací kanál zarovnán, nulový bod nebude správně upnutý/uvolnit.

Umístěte vyrovnávací klíče na desku přijímače palet [3] a distanční desku talíř [4].

Upevněte vyrovnávací klíč [1] k destičkám pomocí 2 M6 x 1 x 12MM SHCS [2]

Utáhněte šrouby na požadované krouticí momenty.

Poznámka: Prostorová deska talíř [4] je pouze na strojích UMC-750 a UMC-1000. Stroje UMC-500 nepotřebují distanční desku zobrazenou na obrázku.

Sestavte přijímač palet, který bude instalován na talíř.

Důležité: Umístěte 3 O-kroužky [5] na přijímací desku.

Poznámka: Prostorová deska talíř [3] je pouze na strojích UMC-750 a UMC-1000. Stroje UMC-500 nepotřebují distanční desku zobrazenou na obrázku.

Připevněte přijímač [1] k distanční desce palety [2] a desce přijímače [3] pomocí 3 M6 x 55mm SHCS [4].

Poznámka: Ujistěte se, že rozpěrka talíř a přijímací deska jsou orientovány stejným směrem. Toto vyrovnání vám pomůže s vyrovnávacími klávesami instalovanými v předchozím kroku.

Utáhněte šrouby na požadované krouticí momenty.

Umístěte 3 O-kroužky 2-011 do horní části spojky středovým otvorem v talíř

Poté namontujte přijímač palet a spřáhla sestavená v předchozím kroku k talíř.

Přijímač je držen na místě 4 T-maticemi, které jsou umístěny v T-drážkách talíř.

Pomocí 4 SHCS [3] připevněte přijímač palet [2] k T-maticím [1].

Poznámka: Kužel není zobrazen na obrázku, ale měl by být umístěn ve středovém otvoru v talíř. Před připevněním přijímače k talíř musí být spřáhlo sestaveno k přijímači palet [2].

Otočte osu B o 90 stupňů [1].

Připojte protirotační blok [3] k převodovce pomocí šroubů M6 [4].

Pokud je čtecí hlava v konfiguraci [1], budete ji muset nastavit do polohy [2],což bude vyžadovat, abyste stroj zkontrolovali pomocí laseru na konci instalace.

Pokud je čtecí hlava v konfiguraci [2], kompenzace nebude nutné opakovat.

Utáhněte šrouby na požadované krouticí momenty.

Kontaktujte prosím servisní službu ohledně vypůjčení šeku s otočným čepem.

Namontujte sestavu potrubí [2] z kroku 1 vložením spojovacího kolíku [1] do pneumatického potrubí.

Namontujte sestavu hřídele k hydraulickému potrubí a ujistěte se, že jste nainstalovali pojistný kroužek [2] do drážky hřídele [1].

Poznámka:Pokud drážka pro pojistný kroužek není na hřídeli viditelná, nemusí být některé šrouby zcela utaženy nebo je třeba spojovací kolík více zatlačit do rozvodného potrubí .

Zavřete vzduchový ventil [1] ve spodní části mazacího boxu.

Vypusťte zbývající vzduch ze sběrného potrubí zatažením za uvolňovací ventil [2]. Ujistěte se, že měřidlo na rozvodném potrubí ukazuje nulu.

Namontujte zesilovač vzduchu na boční stranu skříně maziva pomocí magnetů k připojení.

Umístěte štítek pro nastavení tlaku vzduchu na přední desku posilovače.

Vzduchové potrubí protáhněte černou trubkou, která vede středovým otvorem a rozvodem upínání obrobku.

Veďte opačné konce vzduchového vedení k horní části skříně maziva.

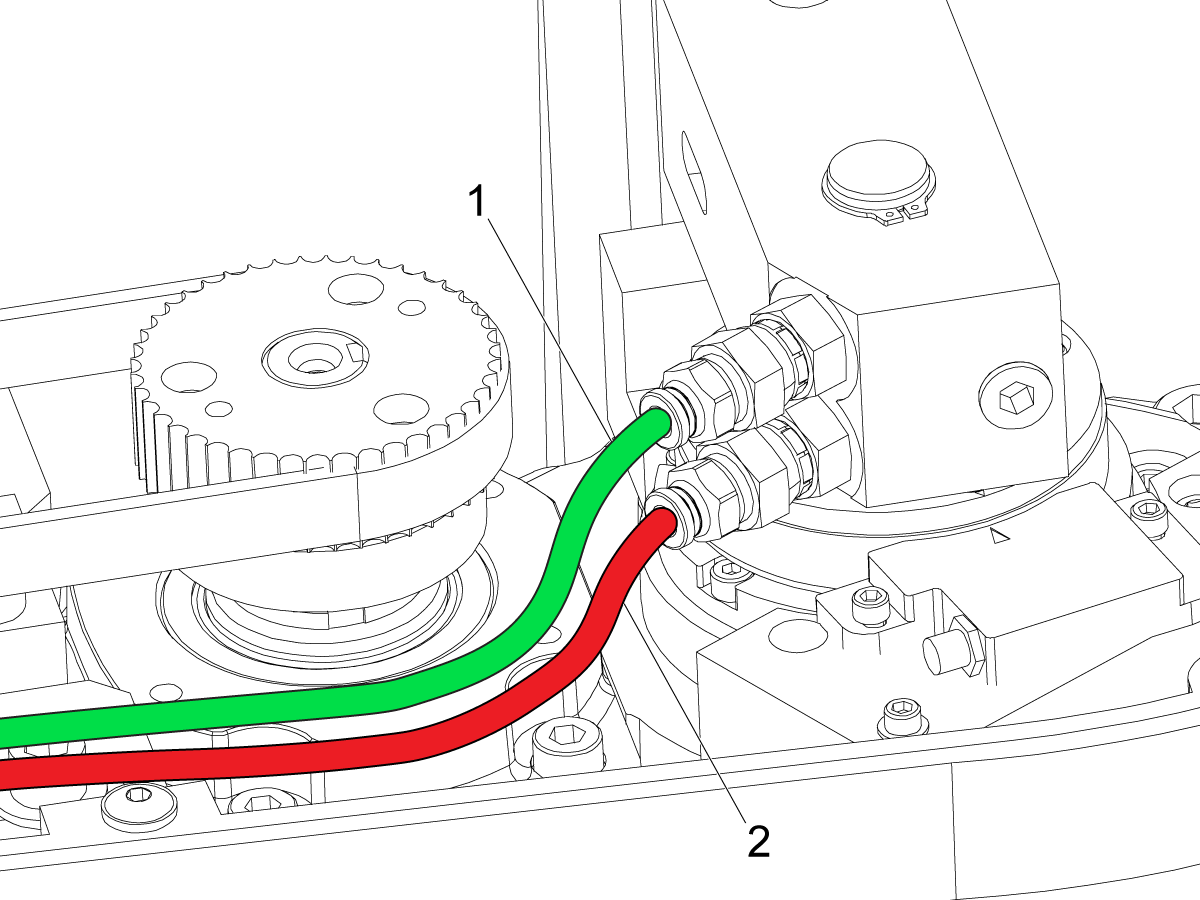

Hadice svorky označená zeleně  [1] odkazuje na spojky, jak je znázorněno na obrázku.

Uvolňovací hadice označená červeně [2] jde na spojku, jak je znázorněno na obrázku.

V panelu mazání připojte hadice k solenoidům instalovaným v předchozí části.

Připojte hadici vycházející ze vzduchového potrubí ve panelu mazání [1] k příchozímu konektoru zesilovače vzduchu [2].

Připojte výstup zesilovače vzduchu [3] k portu na solenoid u[4].

Poznámka: Obě hadice, které jdou do vzduchového zesilovače, jsou červené. Na obrázku jsou zobrazeny modře a žlutě, aby se mezi nimi rozlišily.

Připojte červenou [5] a zelenou [6] hadici vycházející z nulového bodu stroje k tlačným spojům na solenoidu, jak je znázorněno na obrázku.

Poznámka: Tlakový spínač by měl být na červené upínací hadici.

Průhledná hadice [7] vycházející z dolního solenoid se vede do nakládací stanice RPL. Viz část 5.2 RPL – Instalace, kde se má hadice vést.

Připojte kabel 33-1532 – kabel solenoid vzduchového mazání k P35 na IO PCB s konektorem s pigtailem pro uvolnění palety [16].

Veďte kabel k panelu mazání, abyste provedli následující připojení ke všem napájecím kabelům solenoidu. Barva každého konektoru je uvedena:

[2] PulseJet solenoid-bílá a fialová

[3] Automatické dveře  – šedé

[4] Uvolnění  TRP – žlutá a černá

[5] vřeteno-fialové

[6] vřeteno – bílá

[7] Min mazací tuk – bílá a červená

[8] Blokování otevřených dveří – bílá a hnědá

[9] Automatická vzduchová pistole (AAG) – červená

[10] Odvzdušnění TSC – bílý a oranžový a žlutý můstek na TAB Air [15]

[11] Kapsa U/D  SMTC – bílá a černá

[12] Automatické okno UMC – bílá a žlutá

[13] Odvzdušňovací solenoid – bílá a šedá

[14] dmychadlo palety – bílá a zelená

[15] dmychadlo nástroje (TAB) Žlutá propojka z TSC odvzdušnění [10]

Připojte kabel snímače tlaku ke snímači tlaku podle obrázku.

Veďte kabel zpět k desce I/O a zapojte jej do P13 pomocí adaptérového kabelu dodaného v sadě.

Poznámka: Tlakový senzor by měl být na armaturu, kde je připojena červená hadice. Tento senzor zajistí upnutí nulového bodu.

Zkontrolujte konektor P48 na IO PCB. Pokud pro tlakový senzor HPU HYD není k dispozici pigtail, vyměňte tento kabel za kabel 33-2560 [1] ze soupravy.

Připojte kabel 33-2560 k IO PCB na P48[2].

Připojte konec panelu maziva [3] kabelu k tlakovému senzoru [4] na sestavě solenoidu.

Připojte kabel 33-1306 k P36 [5] na IO PCB. V případě potřeby připojte doplnění chladicí kapaliny k pigtailu.

Druhý konec veďte k panelu mazání.

Připojte konec V-1 [1] k solenoidu, který se nachází na nulovém bodu v obrábět [2].

Připojte konec V-2 [3] k solenoidu, který jede k nulovému bodu nakládací stanice [4].

Znovu nainstalujte nový kryt [2] a vraťte rotační zařízení [1] na 0 stupňů na ose B.

Po instalaci přijímače nulového bodu je třeba provést MRZP, aby se zohlednila změna výšky palety ve srovnání s talíř.

Sestavte paletu MRZP s nulovým bodem [1].

Zatlačte spojovací kolík [2] do palety MRZP.

Namontujte upínací čep nulového bodu [3] pomocí imbusového šroubu M10x20 SHCS [4].

Připevněte artefakt MRZP [5] k paletě MRZP nulového bodu pomocí 2 SHCS [6].

Přejděte na stránku obnovení. Stiskněte [F2] [1] pro uvolnění přijímače palet s nulovým bodem [2] uvnitř stroje

Umístěte sestavu palety MRZP [3] s artefaktem v přijímači. Ujistěte se, že je spojovací kolík zarovnán ve správné poloze.

Přijímač nulového bodu upněte opětovným stisknutím [F2].

Ukončete obnovu a pokračujte v provádění MRZP. Více informací o tom, jak MRZP provádět, naleznete na stránce UMC – MRZP a bezpečné zóny.

Poznámka: Pro sondování lze také použít středový otvor v paletě s nulovým bodem. Průměr středového otvoru je 51 mm.

Chcete-li otestovat upnutí a odepnutí sady připravenosti pro nulový bod, přejděte na stránku Obnovení měnič palet .

Stiskněte [F2] [1] pro uvolnění palety nulového bodu.

Umístěte paletu [2] do přijímače nulového bodu [3].

Poznámka: Ujistěte se, že paleta je správně orientována tak, aby byl kolík prodlevy zarovnán s přijímačem nulového bodu.

Dalším stisknutím [F2] upnete paletu s nulovým bodem.

Ověřte, zda je paleta upnuta k přijímači a zda nejsou generovány žádné alarmy.
