Koneen yhteensopivuus

• Voit asentaa öljynkaapimen koneisiin, joissa on ulkoinen 55 gallonan (208 L) tai 95 gallonan (360 L) jäähdytysnestesäiliö.
• UMC-400/SS, jossa on 170 litran (45 gallonan) jäähdytysnestesäiliö.
• SMM/MM/MM-EDU ja 170 litran (45 gallonan) jäähdytysnestesäiliö.

• SMM2/MM2, jossa on 170 litran (45 gallonan) jäähdytysnestesäiliö.

• ST-10/15/L-koneet: Vaatii öljynkaapimen kiinnityssarjan (osanro: 93-1001137). ST-10/15/L HPC -vaihtoehto ei ole yhteensopiva öljynkaapimen kanssa.

Jäljempänä olevan luettelon jäähdytysnestesäiliöissä on reikä ja syöttöaukko öljyskimmerin jäähdytysnestesäiliön kannessa:

• Toukokuun 2019 jälkeen valmistetut 55 gallonan (208 L) jäähdytysnestesäiliöt.
• Helmikuun 2019 jälkeen valmistetut 95 gallonan (360 L) jäähdytysnestesäiliöt.

Kaikkien muiden koneiden osalta sinun on käytettävä säiliön kannen mallia voidaksesi tehdä reiän ja syöttöaukon jäähdytysnestesäiliön kanteen.

Kaikkien ennen lokakuuta 2014 valmistettujen koneiden osalta sinun täytyy käyttää kotelonsuojusmallia tehdäksesi reiät kotelon suojukseen naarasliitintä varten 25 JALAN JATKOJOHDOLLE [B].

 Huomautus: Tässä menettelyssä näkyvä kone on pystysuuntainen. Asennus sorveihin ja vaakasuuntaisiin koneisiin on samanlainen.

• Pora

• Pistosaha

• Poranterä – 5/32" (0,156")

• Reikäsaha – 1,75"


Säiliön kansi – Malli

Käyttämällä tätä mallia voit tehdä reän ja syöttöaukon jäähdytysnesteen säiliön kanteen.

Leikkaa reikä ja syöttöaukko suojuksen vasemmalle tai oikealle puolelle. Valitse laitteen sivu, jonka kautta pääset käsittelemään öljyskimmeriä.

Mittaa ja merkitse jäähdytysnestesäiliön kannen yläosan reikien mitat.

• A – 1,20" (3 cm).
• B – 12,50" (32 cm).
• C – 8,10" (21 cm).
• D – 2,20" (6 cm).
• E – 5,00" (13 cm).
• F – 3,50" (9 cm).
• G – 1,50" (4 cm).
• H – 1,10" (3 cm).

Leikkaa ja siisti reikä ja syöttöaukko.

Kotelon suojus – Malli

Kaikki ennen lokakuuta 2014 valmistettujen koneiden osalta sinun täytyy käyttää tätä mallia tehdäksesi (3) reiät kotelon naarasliitintä varten 25 JALAN JATKOJOHDOLLE.

Valitse suojukselta sijainti, joka on lähellä öljyskimmeriä. Laita merkki suojukseen [A] reiän keskipistettä varten.

Mittaa ja merkitse Nämä mitat reikiin:

• B – Ø 1,75" (4,4 cm).
• C – 0,07" (0,1 cm).
• D – 1,00" (2,5 cm).
• E – 0,90" (2,3 cm).
• F – 0,25" (0,6 cm).
• G – Ø 0,156" (0,4 cm).
• H – 0,156" (0,4 cm).

Leikkaa ja siisti (3) reiät.

Huomautus: Tämä vaihe on tarkoitettu vain DC-1-koneille.

Asenna ÖLJYNKAAPIMEN KIINNIKE [1] jäähdytysnestesäiliön reunaan ennen ÖLJYNKAAPIMEN ALUSTAN [2] lisäämistä.

Ripusta ÖLJYNKAAPIMEN POHJA [2]  ÖLJYNKAAPIMEN KIINNITTIMEN [1] päälle.

 Huomautus: Tämä vaihe koskee vain koneita ST-10/15/L.

 Huomautus: Koneissa, jotka on ostettu öljynkaapimella [2], kannatin [1] on säädettävä kuvan mukaiseksi.

Asenna ÖLJYNKAAPIMEN KIINNIKE [1] jäähdytysnestesäiliön reunaan ennen ÖLJYNKAAPIMEN ALUSTAN [2] lisäämistä.

Ripusta ÖLJYNKAAPIMEN POHJA [2]  ÖLJYNKAAPIMEN KIINNITTIMEN [1] päälle.

Ripusta ÖLJYNKAAPIMEN POHJA [A] jäähdytysnestesäiliöstä ripustuskoukuilla, jotka on kiinnitetty jäähdytysnestesäiliön kanteen [1].  Ripustuskoukkujen vaakasuuntaisen pinnan pitäisi olla jäähdytysnestesäiliön kannen yläreunan tasalla.

Täytä öljykaapimen kammiot puhtaalla jäähdytysnesteellä jäähdytysnestesäiliötä vastapäätä sijaitsevaan poistoputkeen [1] asti.

HUOM: Kaksi kammiota on liitetty pohjassa olevaan koloon [2]. Varmista, että molemmat kammiot täytetään.

Asenna OIL SKIMMER TOP ASSEMBLY [H] asettamalla öljykaapimen kapea pää jäähdytysnestesäiliön kannen aukkoon ja asentamalla sitten moottorin pää pohjalle kiinnittämällä kohdistusaukkoihin [1].

Kiinnitä naarasliitin 25 JALAN JATKOJOHTOON [B] kotelon kanteen. Käytä (2) PULTTIA [G].

Aseta TARRA [C] kotelon kanteen.

Kytke 25 JALAN JATKOKAAPELIi [B] ohjauskaapin [1] GFCI-pistorasiaan.

Käytä KAAPELINIPPUSITEITÄ [D], PURISTIMIA [E] ja KIINNITYKSIÄ [F] tarpeen mukaan johdon reitittämiseen.

Kytke öljynkaapimen virtajohto [2] naarasliittimeen 25 JALAN JATKOJOHDOLLE [B] kotelon kannessa.

Määritä, missä korvaavat komponentit ja niitä vastaavat säilytyspaikat ovat.

Aseta ylimääräkaapimet pidikkeeseen [1] ja kiinnitä siipimutterilla.

Ylimääräiset O-renkaat on sijoitettava pidikkeeseen [2].

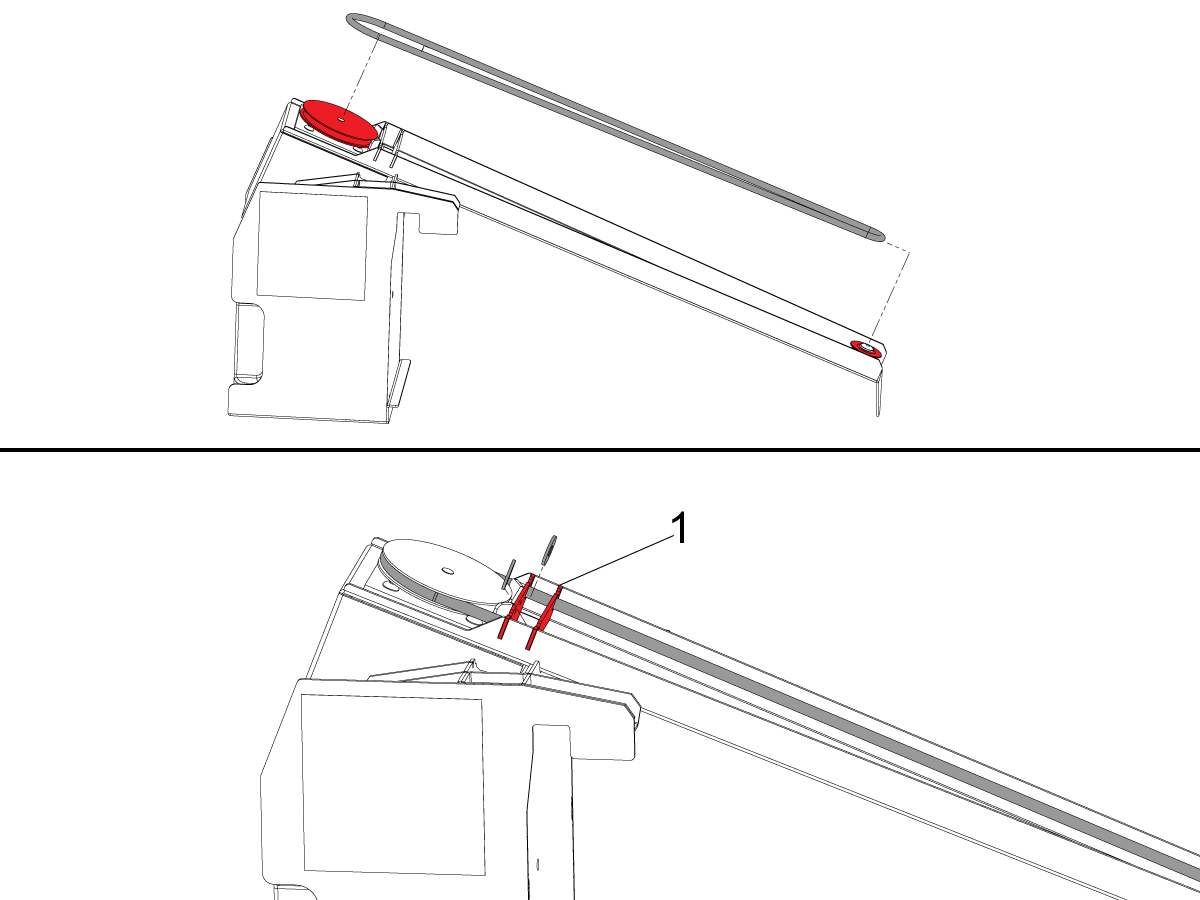

Kun vaihdat O-renkaan, varmista, että O-rengas ei ole kiertynyt ja että se on molempien rullien urien välissä.

Kun asennat O-rengasta, asenna kaapimet ja varmista, että kaapimet ovat korostettuna olevassa urassa [1].

Kun olet valmis, käynnistä öljynkaavin ja varmista, että se toimii kunnolla.

Kun:

• Jäähdytysnesteen taso on poistoputken alapuolella [2]
• Jäähdytysneste likaantuu ja näyttää kullanväriseltä [3]

Puhdista huolellisesti vedellä ja täytä öljykaapimen kammiot uudelleen puhtaalla jäähdytysnesteellä [1] jäähdytysnestesäiliötä vastapäätä sijaitsevaan poistoputkeen [2] asti.

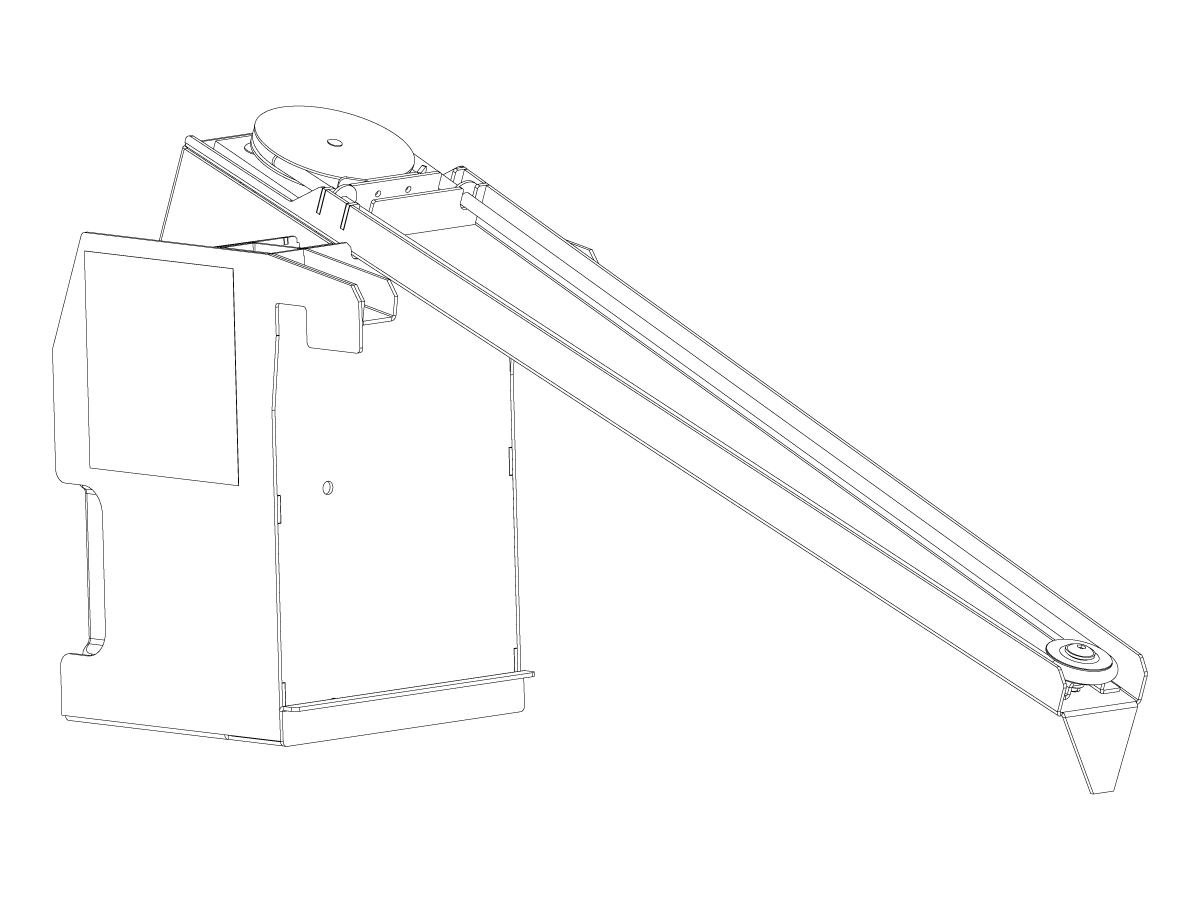

Tässä menettelyssä kerrotaan, miten öljyskimmerijärjestelmä asennetaan. Öljyskimmerillä suoritetaan nämä toiminnot:

• Poistetaan automaattisesti jäteöljy. Tämä vähentää bakteereja ja auttaa pitämään jäähdytysnesteen puhtaana
• Käytetään letkua, joka kääntyy jatkuvasti jäähdytysnestesäiliössä poistaen öljyä jäähdytysnesteestä Tällä asetetaan öljy ulkoiseen astiaan.
• Käynnistyy ja pysähtyy helposti laitteen sivussa olevalla vipukytkimellä. Voit myös lisätä sähköajastimen, joka käynnistää ja pysäyttää öljyskimmerin automaattisesti.

Säiliön kansi – Malli

Käyttämällä tätä mallia voit tehdä reän ja syöttöaukon jäähdytysnesteen säiliön kanteen.

Leikkaa reikä ja syöttöaukko suojuksen vasemmalle tai oikealle puolelle. Valitse laitteen sivu, joka antaa sinulle pääsyn öljyskimmeriin.

Mittaa jäähdytysnestesäiliön kannen yläosaan merkitsemällä mitat kannen [A] etureunasta ja [B] sivureunasta.

• A – 16,1" (40,9 cm).
• B – 5,7" (14,5 cm).

Mittaa ja merkitse nämä mitat reikään:

• C – 3,5" (8,9 cm).
• D – 1,5" (3,8 cm).
• G – 0,5" (1,3 cm). Säde

Mittaa ja merkitse Nämä mitat syöttöaukkoon:

• E – 1,8" (4,6 cm).
• F – 0,2" (0,5 cm).

Leikkaa ja siisti reikä ja syöttöaukko.

Kotelon suojus – Malli

Kaikki ennen lokakuuta 2014 valmistettujen koneiden osalta sinun täytyy käyttää tätä mallia tehdäksesi (3) reiät kotelon naarasliitintä varten 25 JALAN JATKOJOHDOLLE.

Valitse suojukselta sijainti, joka on lähellä öljyskimmeriä. Laita merkki suojukseen [A] reiän keskipistettä varten.

Mittaa ja merkitse Nämä mitat reikiin:

• B – Ø 1,75" (4,4 cm).
• C – 0,07" (0,1 cm).
• D – 1,00" (2,5 cm).
• E – 0,90" (2,3 cm).
• F – 0,25" (0,6 cm).
• G – Ø 0,156" (0,4 cm).
• H – 0,156" (0,4 cm).

Leikkaa ja siisti (3) aukkoa.

Asenna ÖLJYNKAAVIN [A].

Pane ÖLJYNKAAPIMEN [A] pitkä kieleke [1] aukkoon [3], joka on jäähdytysnestesäiliön kannessa.

Asenna joustava läpivienti [4] aukkoon.

Aseta letku ja aluslevy [2] jäähdytysnestesäiliön kannen aukkoon.

Kiinnitä naarasliitin 25 JALAN JATKOJOHTOON [B] kotelon kanteen. Käytä (2) PULTTIA [G].

Aseta TARRA [C] kotelon kanteen.

Kytke 25 JALAN JATKOKAAPELIi [B] ohjauskaapin [1] GFCI-pistorasiaan.

Käytä KAAPELINIPPUSITEITÄ [D], PURISTIMIA [E] ja KIINNITYKSIÄ [F] tarpeen mukaan johdon reitittämiseen.

Kytke öljynkaapimen virtajohto [2] naarasliittimeen 25 JALAN JATKOJOHDOLLE [B] kotelon kannessa.

Paina vipukytkintä aloittaaksesi ja pysäyttääksesi öljyskimmerin.

 Huomautus: Voit myös käyttää sähköistä ajastinta, jolla öljyskimmeri käynnistetään ja pysäytetään automaattisesti. Tämä sarja ei sisällä sähköistä ajastinta.

 Huomautus: Kun olet asentanut öljynkaapimen, tarkista se säännöllisesti, jotta voit määrittää, kuinka usein säiliö on tyhjennettävä [1].

Irrota öljyskimmerin virtajohto ja irrota öljyskimmeri jäähdytysnestesäiliöstä.

Irrota (3) ruuvit [1] kasetti [2] öljyskimmerin kokoonpanosta.

Käännä kasetti toiselle puolelle. Irrota kasetin (4) ruuvit [3] ja alakansi [4].

Irrota putki [5] ja rattaisto öljyskimmeristä.

Lisää rasvaa [6] kasetin yläsuojukselle [7].

Aseta putket yläsuojukselle, kuten on esitetty vaihtorattaiden osalta.

 Huomautus: Varmista, että keraaminen kaavin [8] on asennettu oikeaan paikkaan yläsuojuksella.

Asenna alsuojusi [4]. Käytä (4) ruuveja [3].

Kohdista moottorin akseli [2] vetopyörän reikään [1]. Reikä on kasetin alakannessa.

Kiinnitä kasetti [4] öljyskimmeriin. Käytä (3) ruuveja [3].

Asenna öljyskimmeri.

Laita öljyskimmerin pitkä kieleke paikoilleen jäähdytysnestesäiliön kannen aukkoon.

Kytke öljyskimmerin virtajohto.

Paina vaihtokytkintä kytkeäksesi öljyskimmerin päälle.

Varmista, että putki liikkuu vapaasti.

Öljyskimmeri toimii oikein, kun öljy on kaavittu pois putkista ja se tippuu säiliöön.

Kuvassa on seuraavat öljynkaavinjärjestelmän osat.

1. Öljynkaapimen kasetti
2. Imuputki (imusarja öljynkaapimeen.)
3. Johtokoura (johtojen työntämiseen kaapelivientiin.)
4. 25 jalan (7,6 m) virtajohto
5. Öljysäiliö

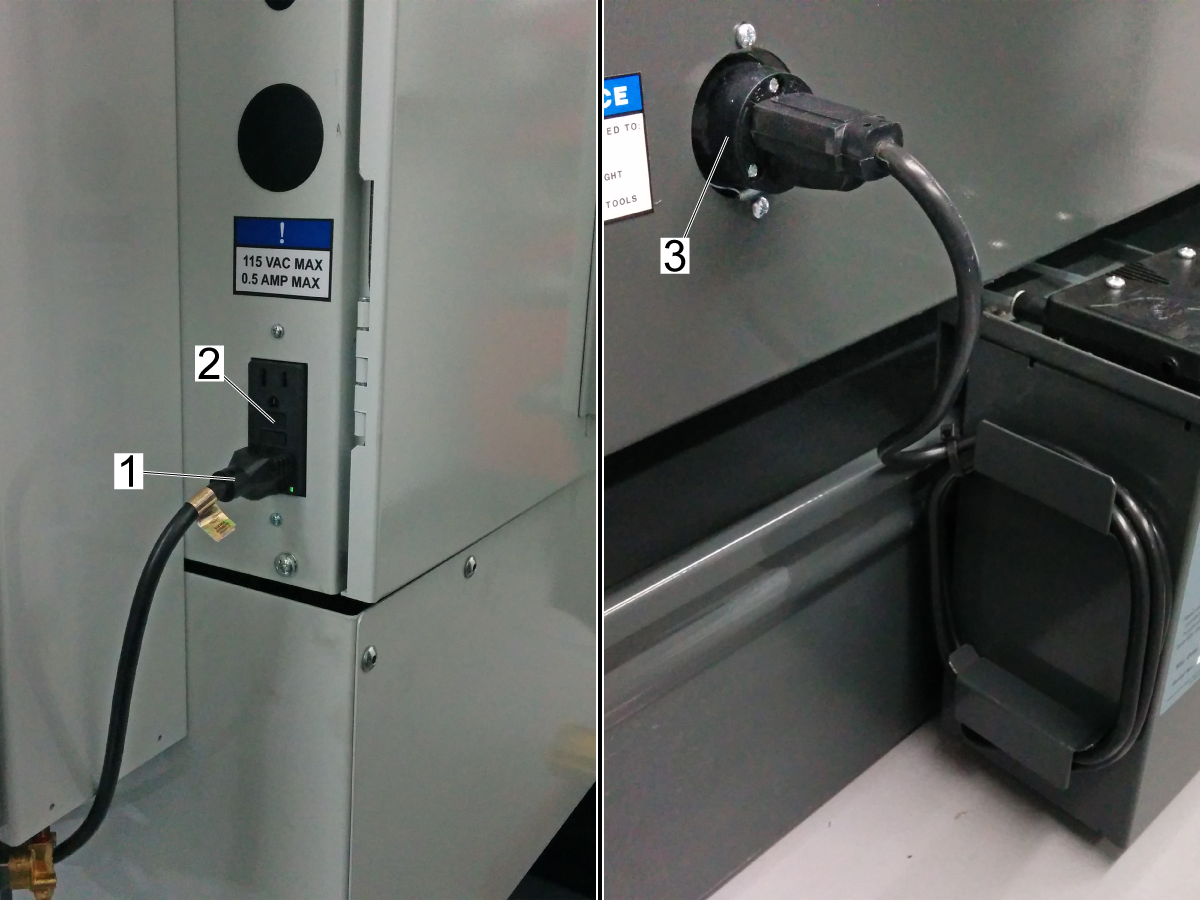

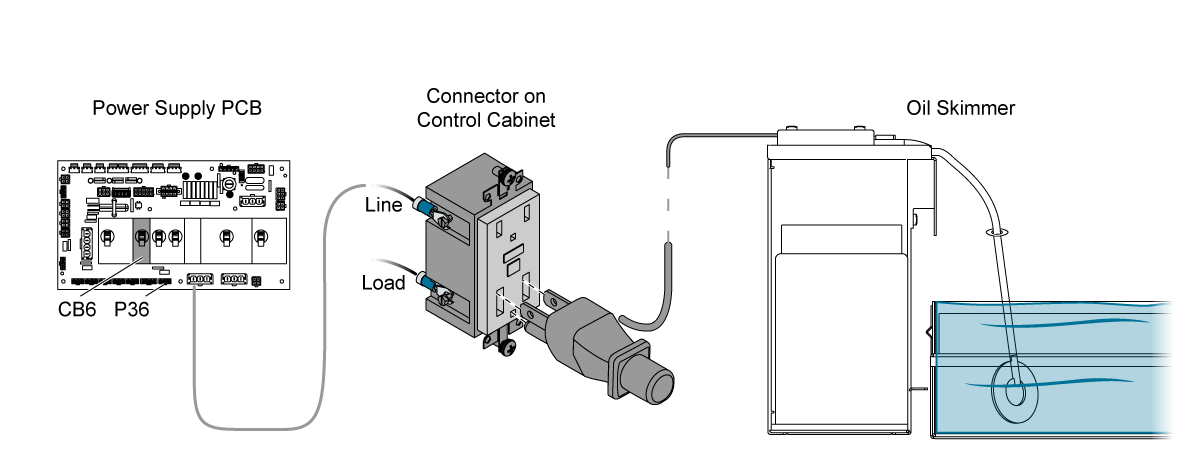

Varmista, että yhteys on suojattu öljynkaapimen kokoonpanon kaapelin [1] ja vikavirtakatkaisimen [2] (GFCI) välillä. Joissakin suuremmissa koneissa on kotelon paneelin sivulevyssä liitin [3], johon öljynkaapimen kokoonpanon kaapeli [1] liitetään.

Varmista, että GFCI [2] ei ole lauennut. Jos se on, nollaa se.

Huomautus: Kuvassa on purettu öljynkaapimen kasetti.

Tarkista, että öljynkaapimen kasetin sisällä olevat vetopyörät eivät ole vaurioituneet tai juuttuneet lastujen takia. Poista öljynkaapimen kasetin suojus. Tarkasta vetopyörät kulumisen varalta. Jos vetopyörien hampaat ovat vaurioituneet tai keskireikä on kulunut, korjaa öljynkaapimen kasetti huoltosarjan 93-2352 avulla.

Vaihda poistoputki, keraaminen pyyhinkokoonpano, ja hammasrattaat yhtä aikaa. Katso vaihtamiseen ohjeet osiosta Öljynkaavin - Letkut - Vaihtaminen .

Kuvassa on seuraavat öljynkaavinjärjestelmän osat.

1. Öljynkaapimen kasetti
2. Imuputki (imusarja öljynkaapimeen.)
3. Johtokoura (johtojen työntämiseen kaapelivientiin.)
4. 25 jalan (7,6 m) virtajohto
5. Öljysäiliö

Varmista, että yhteys on suojattu öljynkaapimen kokoonpanon kaapelin [1] ja vikavirtakatkaisimen [2] (GFCI) välillä. Joissakin suuremmissa koneissa on kotelon paneelin sivulevyssä liitin [3], johon öljynkaapimen kokoonpanon kaapeli [1] liitetään.

Varmista, että GFCI [2] ei ole lauennut. Jos se on, nollaa se.

Huomautus: Kuvassa on purettu öljynkaapimen kasetti.

Tarkista, että öljynkaapimen kasetin sisällä olevat vetopyörät eivät ole vaurioituneet tai juuttuneet lastujen takia. Poista öljynkaapimen kasetin suojus. Tarkasta vetopyörät kulumisen varalta. Jos vetopyörien hampaat ovat vaurioituneet tai keskireikä on kulunut, korjaa öljynkaapimen kasetti huoltosarjan 93-2352 avulla.

Vaihda poistoputki, keraaminen pyyhinkokoonpano, ja hammasrattaat yhtä aikaa. Katso vaihtamiseen ohjeet osiosta Öljynkaavin - Letkut - Vaihtaminen .
