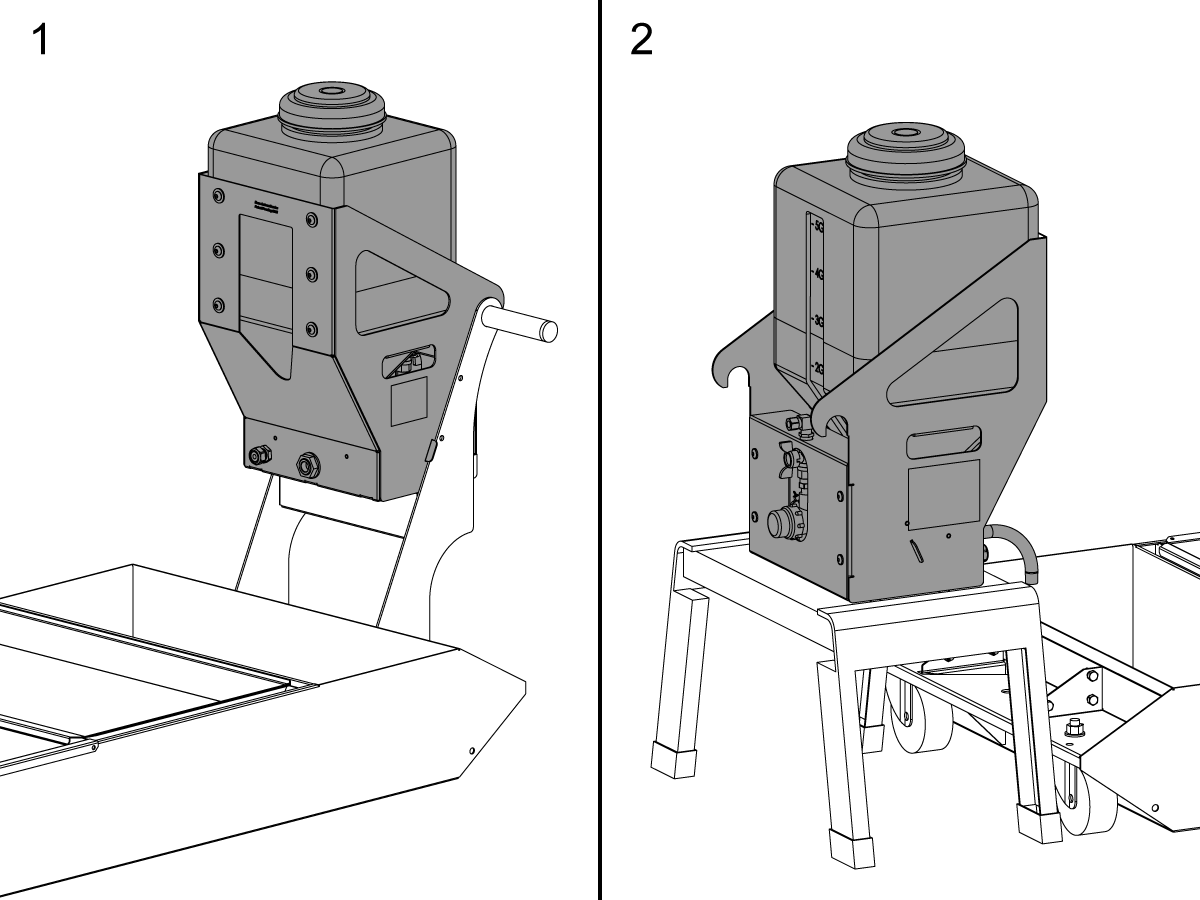

1. Jäähdytysnestesäiliön kiinnike
2. Yksittäiskiinnike

 Huomautus: Erillinen kiinnike tarvitaan koneissa, joissa on integroitu jäähdytysnestesäiliö.

Jäähdytysnesteen täyttövarusteen ominaisuuksiin kuuluu:

• Automaattinen koneen jäähdytysnestetason valvonta.
• Jäähdytysnestetiivisteen sekoitus työpajan veteen käyttäjän ohjaamalla pitoisuudella.
• Oikein määritetylle pitoisuudelle sekoitetun jäähdytysnesteen lisääminen tarpeen mukaan.
• Ajansäästö, sillä se pitää käyttäjän koneella tuottamassa osia, eikä sekoittamassa jäähdytysnestettä.

Asenna JÄÄHDYTYSNESTEEN TÄYTTÖYKSIKKÖ [A] jäähdytysnestesäiliön kahvan [1] päälle kuvan osoittamalla tavalla.

Asenna (2) RUUVIT [D] kuvan osoittamalla tavalla.

Työnnä puristusrengas [1] suodattimeen.  Ruuvaa suodatin [2] JÄÄHDYTYSNESTEEN TÄYTTÖTILAAN kuvan osoittamalla tavalla.

Huomautus: Varmista, että suodattimen nuoli osoittaa JÄÄHDYTYSNESTEEN TÄYTTÖTILAAN ja suodattimen näyttö osoittaa pohjaan.

Työnnä puristusrengas [3] suodattimen toiselle puolelle.

Asenna letkun kulmasovitin [4] suodattimeen [2].

Asenna vesiletku [5] kulmasovittimeen.

Purista suodattimen renkaita puristuspihdeillä [6].



Kytke LETKU [B] vedenottoon [1].

Varmista, että vedenoton letkuliittimeen on asennettu verkkosuodatin [2].

 Huomautus: Suodatinverkon [2] kartiomaisen puolen tulee osoittaa kohti vedenottoa.

Tilaa lisää LETKUJA [B] (toimitetaan liittimen [E] kanssa) osoitteesta www.HaasParts.com . Niitä voi myös hankkia mistä tahansa rautakaupasta - 3/8" syöttöletku.

Avaa vedenotto. Tarkista vuotojen varalta.

 Huomautus: Veden paineen on oltava 40-100 psi (2,8-6,9 bar) halutun jäähdytysnesteenpitoisuuden saavuttamiseksi.

Tärkeää: Estääksesi solenoidiventtiilin vahingoittumisen varmista, että vedenottoon on asetettu veden puhdistava verkkosuodatin. Solenoidiventtiilissä olevat roskat aiheuttavat sen auki jäämisen. Tämä aiheuttaa jäähdytysnesteen sekoittamisen virheitä, ja lisäksi se voi aiheuttaa jäähdytysnestesäiliön ylitäytön. Vedenotto saattaa vaatia lisäsuodatusta. Lisää ylimääräinen painesäätimellä [2] varustettu vedensuodatin [1], jos otettavan veden mineraalipitoisuus on korkea, tai jos se sisältää muita epäpuhtauksia. Kuvassa esitetty vedensuodatin ja paineensäädin eivät sisälly sarjaan.

Asenna NIPPA [C] tuloliitäntään [1] kuvan osoittamalla tavalla.

 Huomautus: Siirrä jäähdytysnestepumppuja siten, että säiliön kannen reikä on NIPAN [C] alapuolella.

Asenna liittimet: Asenna 1/2" suutin luomaan vastapainetta järjestelmään. Tätä tarvitaan paksuille konsentraattijäähdytysnesteille.

• 58-1122 LIITIN NPT3/8F NPT3/8F STR MESSINKI [1]
• 58-3048 LIITTIMEN LETKU BARB1/2 NPT3/8M STR-MESSINKI [2]
• 58-1842-LETKU 1/2 ID PU NAILONPUNOTTU [3]

Laita O-RENKAAT [N] RUUVIEN [L] päälle kuvassa esitetyllä tavalla.

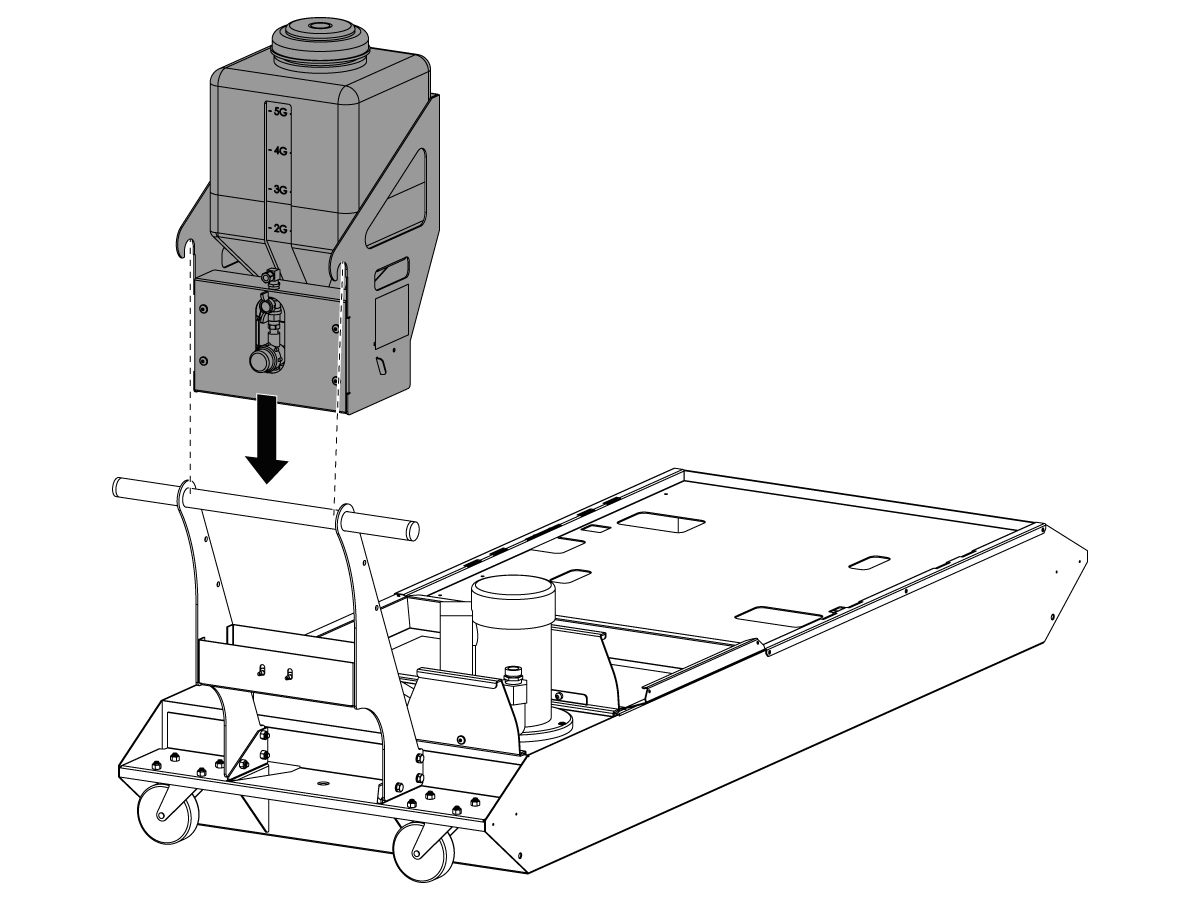

Aseta JÄÄHDYTYSNESTEEN TÄYTTÖYKSIKKÖ [A] JALUSTAN [K] päälle siten, että RUUVIT [L] menevät aukkojen [1] läpi kuvan osoittamalla tavalla.

Asenna ALUSLEVYT [O] ja SIIPIMUTTERIT [M] kiinnittääksesi JÄÄHDYTYSNESTEEN TÄYTTÖYKSIKÖN [A].

Kytke LETKU [P].

Asenna alla luetellut osat jäähdytys JÄÄHDYTYSNESTEEN TÄYTTÖYKSIKKÖÖN [A].

• LETKULIITIN [Q] 1X
• LETKU [P] 1X
• PÄÄTYKAPPALE [S] 1X
• PURISTIN [R] 1X

Asenna JÄÄHDYTYSNESTEEN TÄYTTÖYKSIKKÖ [A] jäähdytysnestesäiliön ja jäähdytysnesteen liitinkannattimen lähelle.

Aseta LETKU [P] jäähdytysnestesäiliöön [2].

 Varoitus: LETKUN [P] on oltava säiliön jäähdytysnesteenseoksen yläpuolella.

Leikkaa LETKUA [P] tarpeen mukaan. Kiinnitä letku.

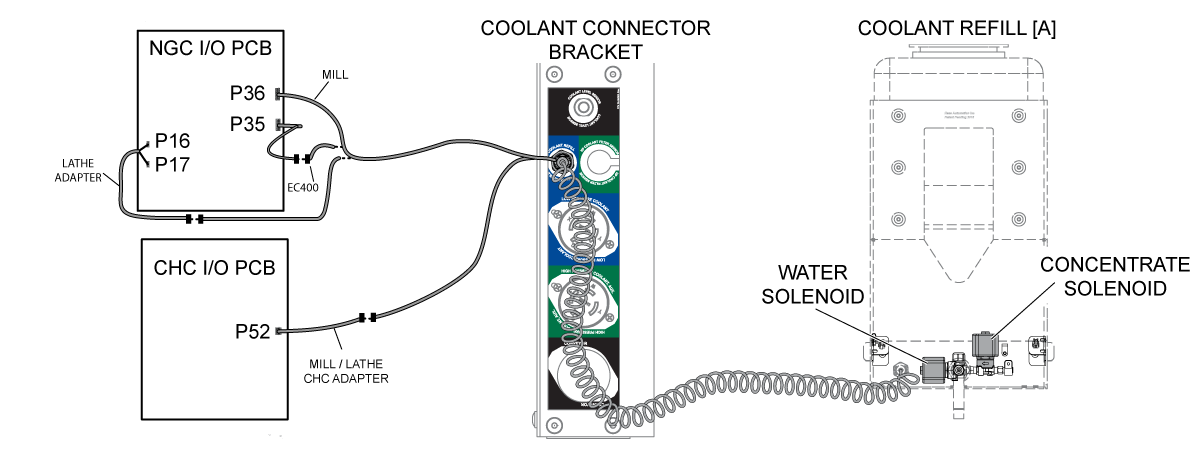

Klassinen Haas-ohjaus:

Kytke ADAPTERIJOHTO [H] JOHTOON [G].

Kytke ADAPTERIJOHTO [H] I/O-piirilevyn P52-liittimeen.

Vie johto jäähdytysnesteen liitinkiinnikkeeseen.

 Huomautus: Jäähdytysnesteen liitinkiinnike sijaitsee aina jäähdytysnestesäiliön lähellä.

Etsi jäähdytysnesteen liitinkiinnikkeestä paikka, jossa on merkintä COOLANT REFILL [1]. Asenna JOHDON [G] toinen pää tähän kohtaan.

 Huomautus: Poraa jäähdytysnesteen liitinkiinnikkeeseen reikä, jos tällaista paikkaa ei ole.

Seuraavan sukupolven ohjaus:

• Jyrsinkone: Kytke JOHTO [G] I/O-piirilevyn P36-liittimeen.
• EC-400: Kytke JOHTO [G] I/O-piirilevyn P35-johtoon.
• Sorvi: Käytä ADAPTERIJOHTOA [K] JOHDOSSA [G] ja kytke se I/O-piirilevyn P16- ja P17-liittimiin.

Vie johto jäähdytysnesteen liitinkiinnikkeeseen.

 Huomautus: Jäähdytysnesteen liitinkiinnike sijaitsee aina jäähdytysnestesäiliön lähellä.

Etsi jäähdytysnesteen liitinkiinnikkeestä paikka, jossa on merkintä COOLANT REFILL [1]. Asenna JOHDON [G] toinen pää tähän kohtaan.

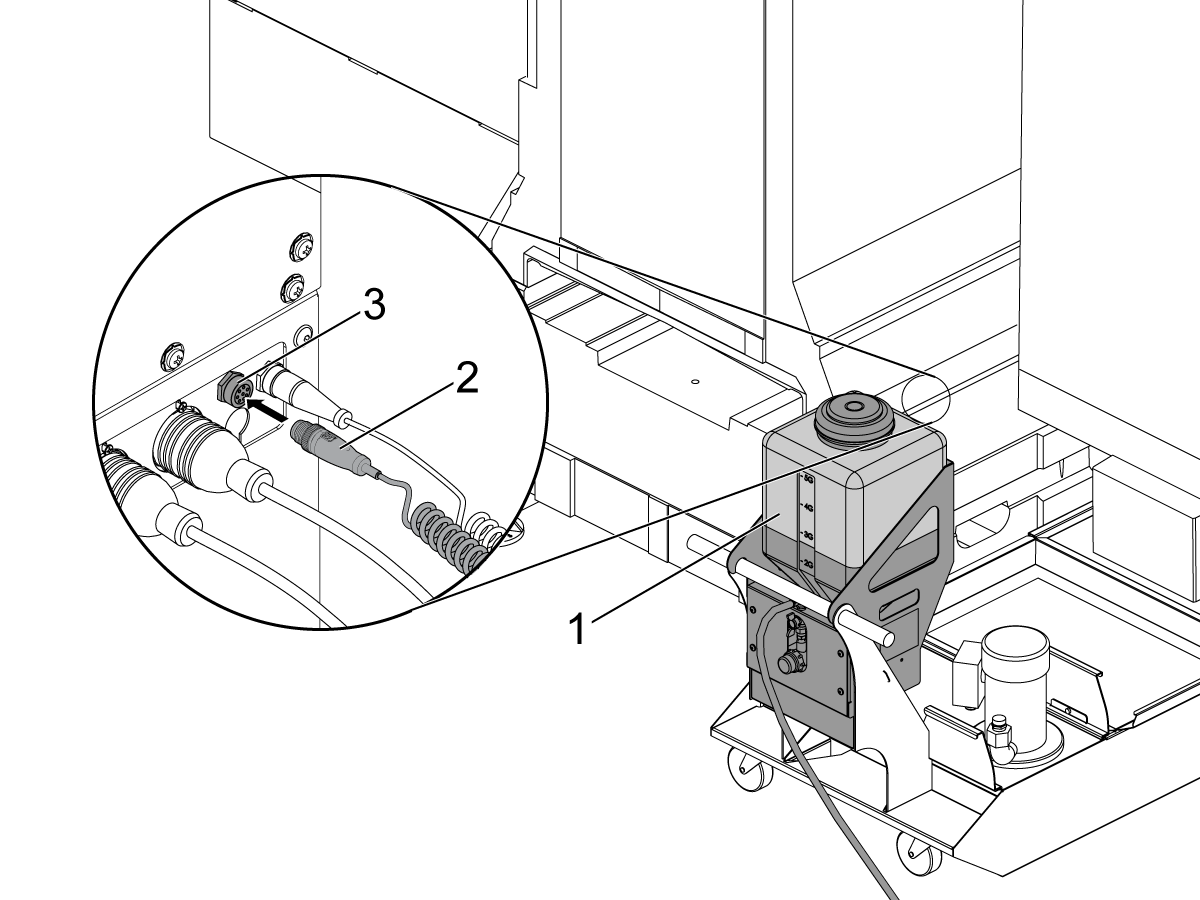

Kytke JÄÄHDYTYSNESTEEN TÄYTTÖYKSIKÖN [A] virtajohto [1] jäähdytysnesteen liitinkiinnikkeessä olevaan JOHTOON [G] .

Täytä JÄÄHDYTYSNESTEEN TÄYTTÖYKSIKKÖ [A] 5 gallonalla jäähdytysnestetiivistettä.

Paina [POWER ON].

Klassinen Haas-ohjaus:

Muuta asetuksen 7 tilaksi OFF.

Paina [EMERGENCY STOP].

Aseta parametrin 1385 arvoksi 250.

Muuta asetuksen 7 tilaksi ON.

Paina -painiketta. Paina [PAGE DOWN], kunnes näet [COOLANT REFILL] -näytön.

Paina [F4] asettaaksesi lisätyn jäähdytysnesteen suurimman gallonamäärän ennen tiivisteen lisäämistä.

Paina [Y].

Muuta asetuksen 7 tilaksi OFF.

Paina [EMERGENCY STOP].

Aseta parametrin 1385 arvoksi 250.

Muuta asetuksen 7 tilaksi ON.

Paina -painiketta. Paina [PAGE DOWN], kunnes näet [COOLANT REFILL] -näytön.

Paina [F4] asettaaksesi lisätyn jäähdytysnesteen suurimman gallonamäärän ennen tiivisteen lisäämistä.

Paina [Y].

Seuraavan sukupolven ohjaus:

Paina [DIAGNOSTIC].

Siirry Maintenance-välilehdelle [1].

Siirry Jäähdytysnesteen täyttö -välilehdelle [2].

Valitse Coolant Refill [3].

Valitse ON.

Paina [ENTER].

Paina [F4] [4] asettaaksesi jäljellä olevasta tiivisteestä saatavan jäähdytysnesteen maksimimäärän.

Paina [Y].

Paina [DIAGNOSTIC] (Virrankatkaisu).

Paina [RIGHT] nuolinäppäimiä valitaksesi Maintenance -välilehden.

Paina [DOWN] ja [RIGHT] nuolinäppäimiä valitaksesi Coolant Refill -välilehden.

Täytä jäähdytysnestesäiliö 5 gallonalla jäähdytysainetiivistettä.

Paina [F4] asettaaksesi jäljellä olevasta tiivisteestä saatavan jäähdytysnesteen maksimimäärän.

Paina [Y].

Poista täyttöletku täyttöputkesta.

Aseta ämpäri täyttöputken alle.

Paina [F3] täyttääksesi ämpärin.

Paina [F3] uudelleen pysäyttääksesi täytön, kun ämpäri on täynnä jäähdytysnestettä.

Paina -painiketta. Paina [PAGE DOWN], kunnes näet Coolant Refill -näytön [1].

Täytä jäähdytysnestesäiliö 5 gallonalla jäähdytysainetiivistettä.

Paina [F4] [4] asettaaksesi lisätyn jäähdytysnesteen suurimman gallonamäärän ennen tiivisteen lisäämistä. Paina -painiketta.

Poista täyttöletku täyttöputkesta.

Aseta ämpäri [5] täyttöputken alle.

Paina [F3] täyttääksesi ämpärin. Paina [F3] uudelleen pysäyttääksesi täytön, kun ämpäri on täynnä jäähdytysnestettä.

Mittaa jäähdytysnestepitoisuus. Katso video Jäähdytysnesteen seoksen ylläpito .

Jos mitattu pitoisuus on alhaisempi kuin annettu jäähdytysnesteen pitoisuusprosentti [2], kasvata jäähdytysnestepitoisuuden säätöä [3].

Jos mitattu pitoisuus on korkeampi kuin annettu jäähdytysnesteen pitoisuusprosentti [2], pienennä jäähdytysnestepitoisuuden säätöä [3].

Toista mittausta, kunnes pitoisuus vastaa annettua jäähdytysnesteen pitoisuusprosenttia [2].

Täyttöletku [2] asennetaan täyttöputkeen [1].

 Varoitus: Varmista, että täyttöletku ei kosketa jäähdytysnestettä [3].

Jäähdytysnesteen täyttöyksikkö suorittaa seuraavat toimet automaattisesti:

1. Sekoittaa vettä jäähdytysnestetiivisteeseen.
2. Lisää jäähdytysnestettä jäähdytysnestesäiliöön.

Voit määrittää jäähdytysnesteen täyttöyksikön toimintaa ohjaavat arvot. Tämä vähentää oikean jäähdytysnesteen tason ja pitoisuuden ylläpitämiseen tarvittavaa työtä.

Komponentit

1. Jäähdytysnestetiivistesäiliö
2. Veden syöttöletku
3. Jäähdytysnesteen täyttöputki/-letku

Käytä seuraavan tyyppisiä jäähdytysnestetiivisteitä jäähdytysnesteen täyttöyksikössä:

• Liukoinen öljy
• Synteettinen
• Semisynteettinen

Vaatimukset

1. Klassinen Haas-ohjaus: Jyrsinkoneen ohjelmisto 18.22A tai uudempi ja sorvin ohjelmisto 11.18A tai uudempi.
2. Next Generation -ohjaus: Ohjelmisto 100.16.000.1010 tai uudempi.

Jäähdytysnesteen täyttösivun tarkasteleminen:

Paina [DIAGNOSTIC].

Valitse Ylläpito-välilehti .

Valitse Jäähdytysnesteen täyttö -välilehti.

Arvon määrittämiseksi:

Korosta asetus. Kirjoita arvo. Paina [ENTER].

JÄÄHDYTYSNESTEEN TÄYTTÖ -sivun tarkasteleminen:

Paina -painiketta. Paina [PAGE DOWN], kunnes näet COOLANT REFILL -sivun.

Arvon määrittämiseksi:

Korosta asetus. Kirjoita arvo. Paina -painiketta.

Jäähdytysnestetiivistesuodattimen puhdistus

1. Irrota säiliön korkki [1].
2. Etsi verkkosuodatin [2] säiliön pohjasta. Poista verkkosuodatin.
3. Puhdista verkkosuodatin vedellä.
4. Asenna verkkosuodatin ja korkki säiliöön.

ASCO-tuotemerkin tyhjennyssolenoidi

• Poista punainen korkki [1]. Työnnä solenoidikäämikokoonpanoa [2] alaspäin ja purista sisäpuolella olevaa jousta. Irrota tietolaatta [3]. Irrota jaettu jousi- [4] ja venttiiliosakokoonpano [5] käämikokoonpanosta [2]. Pura venttiilin osakokoonpano [5].
• Puhdista osat paineilmalla. Muista poistaa kaikki roskat venttiilin sisältä.
• Levitä ohut kerros korkealuokkaista silikonirasvaa rungon tiivisteen [6]. Kokoa osat päinvastaisessa järjestyksessä kuin missä ne poistettiin.
• Avaa ensisijainen ilmaventtiili. Varmista, ettei vuotoja ole.

SMC-tuotemerkin tyhjennyssolenoidit

• Irrota neljä ruuvia [1].
• Irrota solenoidikäämikokoonpano [2].
• Puhdista sisäiset solenoidiosat [3] paineilmalla. Muista poistaa kaikki roskat venttiilin sisältä [4].
• Levitä kumitiivisteeseen ohut kerros silikonirasvaa.
• Kokoa osat päinvastaisessa järjestyksessä kuin missä ne irrotettiin.

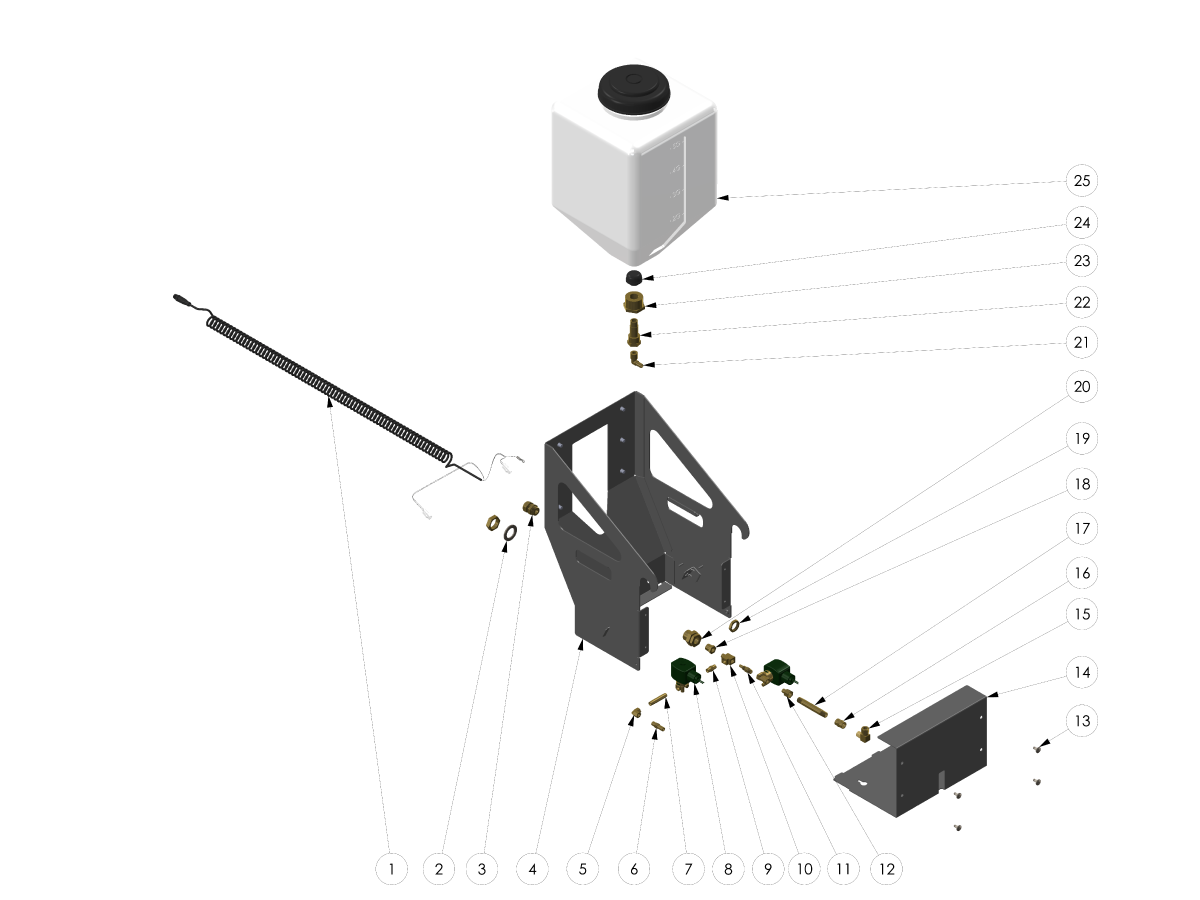

1. JÄÄHDYTYSNESTEEN TÄYTÖN SOLENOIDIKÄÄMIN KAAPELI
2. ALUSLEVY 1 TERÄSTÄ. 120THK X 1.562 O
3. RAS.KEV. PG 13.5.12"-.27" CD13BR-BK-N
4. JÄÄHDYTYSNESTEEN TÄYTTÖOPTION RUNKO
5. LIITIN NPT1/8F NPT1/8F 90 MESSINKI
6. NIPPA KUUSIO 1/8 NPTM X 3/8 SILEÄ
7. NIPPA 1/8 NPT X 2 MESSINKI
8. SOLENOIDI ILMA 2 P0RTTI 2 KOHTA 1 KÄÄMI 1/8NPT
9. NIPPA 1/8 NPT X 1 KUUSIO MESSINKI
10. LIITIN NPT1/8M NPT1/8F NPT1/8F TEE MESSINKI
11. VENTURISUUTIN
12. LIITT. SUPISTIN NPT1/4F NPT1/8M STR MESSINKI
13. FBHCS 1/4-20 X 1/2 LOCTITE
14. JÄÄHDYTYSNESTEEN TÄYTTÖOPTION SUOJUS
15. LIITIN KOMP 3/8 X 1/4 MNPT 90 MESS
16. LIITIN NPT1/4F NPT1/4F STR MESSINKI
17. NIPPA 1/4 NPT X 3 1/2 MESSINKI
18. LIITT. SUPISTIN NPT3/8M NPT1/8F MESSINKI
19. RAS.KEV. PG 13.5.12"-.27" CD13BR-BK-N
20. LIITIN NPT3/8 X HALK. 1 000 LAIP MESSINKI
21. LIITIN LETKU BARB-3/8 X NPT-3/8-M 90
22. LIITIN LAIPIO NPT3/8M/F X NPT3/4M X 2-1/2L
23. LIITT. SUPISTIN NPT1-1/4M NPT3/4F NAILON
24. RASVASUODATIN
25. 5G-SÄILIÖ

Kuvassa ovat seuraavat jäähdytysnesteen täyttöjärjestelmän osat.

1. Jäähdytysnestetiivistesäiliö
2. Suodatin
3. Solenoidin johto
4. Täyttöletku
5. Veden solenoidin johto
6. Jäähdytysnestetiivisteen solenoidin johto

Varmista, että syöttöveden paine on oikea. Veden paineen on oltava 40-100 psi (2,8-6,9 bar) halutun jäähdytysnestepitoisuuden saavuttamiseksi.

Varmista, ettei vedensyöttösiivilä [1] ole tukossa. Puhdista siivilä [1], jos se on tukossa. Varmista, että siivilän kartiopuoli osoittaa kohti vesilähdettä. Varmista, että letku [2] on suora eikä siinä ole taitoksia.

Jos jälkimarkkinoilta hankittu vedensuodatin on asennettu, varmista, ettei se ole tukossa.

Jos haluat korjata jäähdytysnestesäiliössä olevan jäähdytysneste-erän, katso video Koneen työkalujen jäähdytysneste - Korkean pitoisuuden täydentäminen - Video

Järjestelmä on ehkä kalibroitu tuottamaan oikea jäähdytysnesteen pitoisuus. Katso kalibrointiohjeet kohdasta Jäähdytysnesteen uudelleentäyttö - Kalibrointi.

Kytke kaapeli CRO-yksiköstä koneen sivussa olevaan jäähdytysnesteen liittimen kiinnikkeeseen.

Suorita kaikki jännitemittaukset tässä osiossa siten, että CRO-yksikkö on komennettu käynnistymään. Paina Jäähdytysnesteen täyttö  -näytöllä [F3]-painiketta  lisätäksesi 5 gallonaa jäähdytysnestettä. Paina [F3]-painiketta uudelleen, kun olet valmis sammuttamaan CRO:n.

 Huomautus: Käytä liittimen lovea [A] apuna löytääksesi oikean nastan.

Mittaa syöttöveden solenoidiin [1] tuleva jännite: Jäähdytysnesteen liittimen kiinnikkeen nastojen 2 ja 5 välisen jännitteen on oltava 120 VAC.

Mittaa jäähdytysnestetiivisteen solenoidiin [2] tuleva jännite: Jäähdytysnesteen liittimen kiinnikkeen nastojen 1 ja 4 välinen jännite sykkii päälle ja pois 0,25 sekunnin ajan aina aktivoituessaan. Säädä yleismittari kohtaan Min/Max.

Jos liittimen kiinnikkeen jännite on oikea:

1. Liitä johto CRO-liitännästä jäähdytysnesteen liittimen kiinnikkeeseen.
2. Sammuta vesilähde.
3. Mittaa solenoidiliittimien [1 ja 2] jännitteet. Niiden on oltava 120 VAC. Jos solenoideissa ei ole jännitettä, solenoidin johto CRO:sta jäähdytysnesteen liittimen kiinnikkeeseen on viallinen.
4. Jos solenoidien jännite on oikea, puhdista solenoidit. Siirry osioon 5.

Jos jäähdytysnesteen liittimen kiinnikkeessä ei ole jännitettä: Siirry alla olevaan linkkiin I/O-piirikortin vianmääritystä varten.

• NGC I/O-piirikortin vianmääritys
• CHC I/O-piirikortin vianmääritys

Puhdista solenoidi: Poista punainen korkki [1]. Työnnä solenoidikäämikokoonpanoa [2] alaspäin ja purista sisäpuolella olevaa jaettua jousta [4].

Irrota erittelykilpi [3]. Irrota jaettu jousi- [4] ja venttiiliosakokoonpano [5] käämikokoonpanosta [2].

Pura venttiilin osakokoonpano [5]. Puhdista osat paineilmalla. Muista poistaa kaikki roskat venttiilin sisältä. Levitä ohut kerros korkealuokkaista silikonirasvaa rungon tiivisteeseen [6].

Asenna liittimet: Asenna 1/2" suutin luomaan vastapainetta järjestelmään. Tätä tarvitaan paksuille konsentraattijäähdytysnesteille.

• 58-1122 LIITIN NPT3/8F NPT3/8F STR MESSINKI
• 58-3048 LIITTIMEN LETKU BARB1/2 NPT3/8M STR-MESSINKI
• 58-1842-LETKU 1/2 ID PU NAILONPUNOTTU
