Installation EC-400 - NGC

Introduction

Cette procédure vous indique comment installer un EC-400.  Si vous installez un magasin de palettes, consultez Magasin de palettes  EC-400 - Installation.

Outils requis :

  • Niveau de machiniste de précision, 0,0005" division
  • T-2192 OUTIL D’ENTRETIEN, ADAPTATEUR DE NIVELLEMENT
  • Barre de test de broche de précision, 8" de long

Leveling Screws Hardware

Remarque : Les douchettes [1] et les écrous [2] sont installés pendant le transport et doivent être conservés pour l'installation et ne pas être jetés.

Remarque : L'orientation de la rondelle [3] est importante.  La partie conique de la rondelle doit être contre la pièce moulée,  voir l'illustration.

Remove Rust Inhibitor

Pour faciliter le retrait, utilisez d’abord un grattoir en plastique pour enlever le maximum d’inhibiteur de rouille, puis utilisez un nettoyant puissant à base d’agrume ou du dégraisseur Simple Green pour pulvériser sur tous les carters télescopiques et les autres surfaces non peintes qui ont été recouvertes d’inhibiteur de rouille. Laissez tremper quelques minutes avant de le retirer à l’aide d’une serviette d’atelier. Il est recommandé d'appliquer de l'essence minérale ou du WD-40 sur toutes les surfaces métalliques exposées pour les protéger contre la rouille.

N’utilisez pas de Scotchbrite ou de grattoirs métalliques, au risque de rayer les carters télescopiques. Cette précaution vise à éviter de contaminer les joints des carters télescopiques par des résidus collants. Ne déplacez aucune des haches jusqu'à ce que tout l'inhibiteur de la rouille ait été enlevé.

Remarque : le produit n'est pas dangereux et peut généralement être éliminé de la même manière que l'huile usagée.

: https://vimeo.com/haasautomation/review/171129636/7c2a5127f9

Inhibiteur de rouille - Fiche de données de sécurité (FDS)

Air Connection

Connectez l'approvisionnement en air du panneau de lubrifiant.

 Remarque : pour les besoins en air, reportez-vous au décalque situé sur la porte de l'armoire de lubrification.

Suivez la procédure Installation du pistolet à air comprimé et du tuyau pour installer ou remplacer le pistolet à air comprimé.

 Remarque : certains kits d'installation seront fournis avec un ensemble de pistolet à air comprimé de rechange.

Electrical Installation

Danger :LE TRAVAIL AVEC DES SERVICES ÉLECTRIQUES REQUIS POUR UN CNC EST EXTRÊMEMENT DANGEREUX. TOUTE ALIMENTATION ÉLECTRIQUE DU CNC DOIT ÊTRE ÉTEINTE ; VERROUILLEZ ET ÉTIQUETEZ SA SOURCE AVANT DE RACCORDER LES FILS DE LIGNE AU CNC. CEPENDANT, SI CE N’EST PAS LE CAS OU BIEN SI VOUS N’ÊTES PAS CERTAIN(E) DE LA MANIÈRE DE PROCÉDER, CONTACTEZ LE PERSONNEL APPROPRIÉ OU OBTENEZ L’AIDE APPROPRIÉE AVANT DE POURSUIVRE. CONTRÔLEZ TOUJOURS LES LIGNES ENTRANTES AVEC UN DÉTECTEUR DE TENSION CA AFIN D’ÊTRE SÛR(E) QUE L’ALIMENTATION ÉLECTRIQUE A ÉTÉ DÉCONNECTÉE.

1

Inspection initiale de contrôle

Danger : à ce stade, il ne devrait pas y avoir de connexion électrique à la machine. Le panneau électrique doit être fermé et protégé. Lorsque le disjoncteur principal est enclenché, le tableau électrique est traversé par une HAUTE TENSION (y compris les cartes de circuit imprimé et les circuits logiques) et certains composants fonctionnent à de hautes températures. Par conséquent, faites preuve d’une extrême prudence lorsque vous travaillez dans le panneau.

  • Mettez l’interrupteur de sectionneur principal en haut à droite du panneau électrique à l’arrière de la machine en position OFF.
  • À l’aide d’un tournevis, déverrouillez les deux verrous sur la porte du panneau, déverrouillez l’armoire avec la clé et ouvrez la porte.
  • Prenez tout le temps nécessaire pour vérifier tous les composants et connecteurs associés aux cartes de circuit imprimé. Recherchez tous les câbles qui se sont déconnectés, recherchez les signes de dommages et de pièces détachées dans le bas du boîtier du panneau. S'il y a des signes que la machine a été mal manipulée, appelez l'usine avant de procéder.

2

Machines 1 phase : Insérez chaque plomb d'alimentation dans le couvercle du fil.  Connectez les deux bornes De puissance aux terminaux L1 et L3 au-dessus du disjoncteur principal.

Machines 3-Phase: Insérez chaque plomb d'alimentation dans le couvercle du fil.  Connectez les trois bornes de puissance aux terminaux L1, L2 et L3 au-dessus du disjoncteur principal.

Connectez la ligne de sol séparée à l'autobus au sol à la gauche des terminaux.

Se reporter à Disjoncteur principal Haas - Spécifications de couple pour savoir à quelle valeur coupler les câbles d'alimentation du disjoncteur.

 Remarque : Assurez-vous que les fils vont réellement dans les pinces du bloc de connexion. (Une mauvaise connexion entraînera le fonctionnement de la machine par intermittence ou d'autres problèmes, tels que des surcharges servo.) Pour vérifier, il suffit de tirer sur les fils après avoir serré les vis.

3

Une fois que la tension de ligne est connectée à la machine, assurez-vous que le disjoncteur principal (en haut à droite de l'armoire arrière) est OFF . Retirez le lock-out / Tagout et tournez sur l'alimentation à la source. Utilisation d'un voltmètre numérique et de procédures de sécurité appropriées :

Machines 1 phase: Mesurer la tension AC sur L1 & L3 au disjoncteur principal.  La tension AC doit être comprise entre 220 - 250 volts.
Remarque : Plus ou moins haute que cette tension peut générer des alarmes à basse/haute tension.

Machines triphasées : mesurez la tension CA entre les trois phases de paire au disjoncteur principal.

La tension doit être comprise entre 195 et 260 volts (360 et 480 volts pour l'option haute tension).

SMinimill - Redémarrage : la tension CA doit être comprise entre 198 et 242 volts pour les machines sans transformateur haute tension.  Consultez le document Minimill/SMinimill – Identification.

 note: Les grandes fluctuations de tension sont courantes dans de nombreuses zones industrielles; tension minimale et maximale fournie à une machine pendant son fonctionnement doit être connue. Le National Electrical Code américain précise que les machines doivent fonctionner avec une variation de +5 % à -5 % autour d’une tension d’approvisionnement moyenne. Si des problèmes de tension de ligne se produisent, ou si une tension de ligne basse est suspectée, un transformateur externe peut être utilisé. Si vous soupçonnez des problèmes de tension, la tension doit être vérifiée toutes les heures ou deux au cours d'une journée typique pour être sûr qu'il ne fluctue pas plus de 5% ou -5% d'une moyenne.

4

Important : Le disjoncteur principal doit être ÉTEINT.

Vérifiez les robinets du transformateur dans le coin inférieur droit de l'armoire arrière.

Machines 1 phase : Le câble de tension d'entrée doit être déplacé vers le connecteur  correspondant à la tension moyenne mesurée dans l'étape ci-dessus.

Machines 3-Phase:  Les trois fils noirs étiquetés 74, 75 et 76 doivent être déplacés vers le bloc terminal triple qui correspond à la tension moyenne mesurée dans l'étape ci-dessus.

5

Transformer T5 fournit 24VAC utilisé pour alimenter le contacteur principal. Il existe deux versions de ce transformateur pour l’utilisation sur les machines 240 et 400 V. Le transformateur 240 V dispose de deux connecteurs d’entrée, situés à environ deux pouces du transformateur, ce qui lui permet d’être connecté à 180-220 V ou 221-240 V.

Les utilisateurs disposant d’une puissance d’entrée de 220 V-240 V RMS puissance d’entrée doivent utiliser le connecteur étiqueté 221-240 V, tandis que les utilisateurs avec une puissance d’entrée de 190-220 V doivent utiliser le connecteur étiqueté 180-220 V. La non-utilisation du bon connecteur d’entrée entraînera soit une surchauffe du contacteur principal, soit un mauvais engagement du contacteur principal.

Le transformateur T5 480 V (option) dispose de trois connecteurs d’entrée, étiquetés 340-380 V, 381-440 V et 441-480 V.

Les utilisateurs ayant une puissance 340-380 V 50/60 Hz devraient utiliser le connecteur 340-380 V tandis que les utilisateurs ayant une puissance de 380V-440 V 50/60 Hz devraient utiliser le connecteur 381-440V.

Important : Définir le disjoncteur principal sur ON. Recherchez des traces d’anomalies, comme l’odeur des composants en surchauffe ou de la fumée. Si de telles anomalies surviennent, mettez immédiatement le disjoncteur principal en position OFF et appelez l’usine avant de poursuivre.

Après avoir activé l’alimentation électrique, mesurez la tension à travers les terminaux inférieurs du disjoncteur principal. Elle devrait être identique aux mesures prises au niveau du raccord de la puissance d’entrée et du disjoncteur principal. S'il y a des problèmes, vérifiez le câblage.

6

Appliquez de la puissance sur le contrôle en appuyant sur l'interrupteur Power-On sur le panneau avant.

Vérifiez les calibres de tension C.C. et de ligne de tension C.A. dans Diagnostics. Le calibre de tension C.C. doit afficher entre 310 et 360 V. La tension de ligne C.A. doit être comprise entre 90 et 105 pour cent. Si la tension est en dehors de ces limites, coupez l’alimentation et revérifiez les étapes 2 et 3. Si la tension est encore en dehors de ces limites, appelez l'usine.

7

L'alimentation électrique doit être mise en œuvre correctement afin d'éviter d'endommager votre équipement. La carte de circuit imprimé de l’alimentation électrique intègre un circuit de "détection de phase" avec des indicateurs au néon. Lorsque le néon orange est allumé (NE5), la mise en phase est incorrecte. Si le néon vert est allumé (NE6), la mise en phase est correcte. Si les deux indicateurs au néon sont allumés, vous avez un fil lâche; vérifier les connexions. Ajuster le phasage en échangeant L1 et L2 des lignes électriques entrantes au disjoncteur principal.

danger: TOUTE L’ALIMENTATION ÉLECTRIQUE VERS LE CNC DOIT ÊTRE ÉTEINTE ET VERROUILLÉE-ÉTIQUETÉE À LA SOURCE AVANT D'AJUSTER LA MISE EN PHASE. CONTRÔLEZ TOUJOURS LES LIGNES ENTRANTES AVEC UN DÉTECTEUR DE TENSION C.A.

Coupez l’alimentation électrique et mettez le disjoncteur principal en position OFF. Fermez la porte, fermez les verrous et rallumez le courant.

Retirez la clé de l’armoire de la commande et donnez-la au chef d’atelier.

8

Activation

Lorsque la machine est correctement placée et connectée à l’air et à l’alimentation électrique, elle est prête pour l’installation finale (retrait des blocs de transport, nivellement, balayage de la broche, etc.) et pour l’activation du logiciel. C’est ce que fait le technicien de service HFO. Contactez le HFO local pour planifier les travaux.

Shipping Brackets Removal

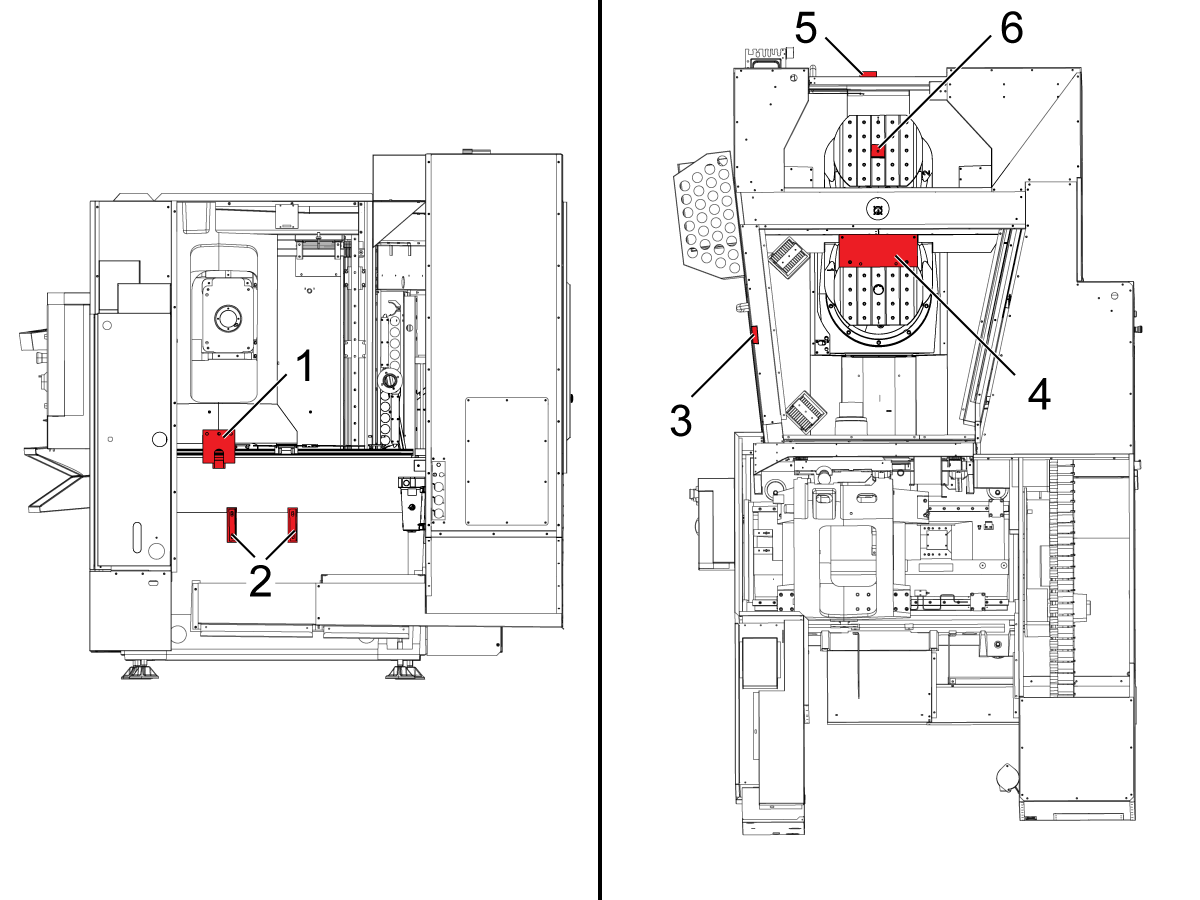

Enlever le panneau arrière.

Enlever le support pour le transport de la colonne [1].

Enlever les supports du convoyeur de copeaux [2].

Enlever le support pour le transport de la porte opérateur [3].

Pénétrer la porte de l'opérateur et retirer le support d'expédition rouge qui est boulonné sur la table rotative et le cadre en H [4].

Retirer le support de porte de la station de chargement [5].

Retirer le support de palette de la station de chargement. Retirer le bouchon de palette boulonné au support. Placez le bouchon dans le trou central de la palette et appuyez-le en place avec un maillet [6].

Machine Leveling

1

Faites un retour à l’origine de chaque axe un par un ou appuyez sur[POWER UP]. Passez par le processus de nivellement.
Répétez ces étapes pour atteindre le niveau correct de la machine.

2

Définir la hauteur de la machine à l'aide des quatre boulons de mise à niveau situés aux angles [1,2,7,8] sur 3  (76,2 mm) au-dessus du sol. Tournez chaque vis pour qu'ils aient une tension égale.

Dévisser les quatre vis de nivellement centrales [3,4,5,6] des patins centraux.

Déplacer (en marche manuelle) les axes X et Z à mi-course.

Positionner le niveau au centre de la palette, parallèlement à l'axe X.

Positionner le niveau au centre de la palette, parallèlement à l'axe Z.

Ajuster les boulons de mise à niveau situés aux angles [1,2,7,8] jusqu'à ce que les deux niveaux indiquent +/- 0,0005"

Positionner le niveau au centre de la palette, parallèlement à l'axe X.

Déplacez l'axe Z vers la broche, puis loin de la broche et ajustez le boulon avant gauche [7] jusqu'à ce que le niveau indique  +/-0,0005"

3

Déplacez l’axe X à mi-course et l’axe Y

À pression égale, abaisser les vis de nivellement centrales [3,4,5,6].

Positionner le niveau au centre de la palette, parallèlement à l'axe Z.

Rapprocher (en marche manuelle) l'axe Z de la broche, puis l'en éloigner. Ajuster les vis de nivellement [5,6,7,8] jusqu'à ce que le niveau se lit 0,0005"

4

Installez l'outil T-2192 sur la broche.

Monter le niveau à bulle sur l'outil T-2192.

Déplacez l'axe X de gauche à droite et ajustez les vis de mise à niveau [3, 4] si nécessaire jusqu'à ce que le niveau indique +/- 0,0005"

Spindle Sweep Check

Placez une barre de test de 8" sur la broche.

Balayez le dessus et les bords de la barre sur environ 6 ."  L'indicateur ne doit pas dépasser 0,0003 / 6".

Remarque : Si le balayage de broche est dehors assurez-vous que le niveau de la machine est correct.

Lubrication Verification

1

Exécutez le programme de run-in de broche.

 note: Pour les broches 10K et au-dessus, utilisez un porte-outil équilibré

Examinez le verre de vue, assurez-vous que le nombre correct de gouttes sont tombent à travers le verre de vue.

Examiner les raccords [1,2] au-dessus du réservoir de la pompe à huile.

L'huile est collectée au-dessus du réservoir de la pompe à huile[3], derrière ou devant le support du niveau de lubrification, sous le raccord de fuite.

Resserrez les raccords qui fuient.

2

Rendez-vous dans l’onglet Maintenance.

Appuyez sur [F2]pour faire un test de lubrification de l’axe.

Inspecter le calibre sur le système de lubrification.  Assurez-vous qu'il maintient la pression.

Machine Operation

Vérifiez que toutes les fonctions de la machine sont opérationnelles :

  • Connectez la pompe de liquide de coupe et la pompe TSC.
  • Testez le changeur d'outils
  • Testez le changeur de palettes
  • Testez le RPM de la broche
  • Testez l'opération de liquide de coupe
  • Testez le convoyeur de copeaux à vis sans fin
  • Tester la manivelle électronique portable
  • Tester l'interverrouillage des portes
  • Étalonner le palpeur.  Voir : ÉTALONNAGE DU PALPEUR (VPS) - NGC
